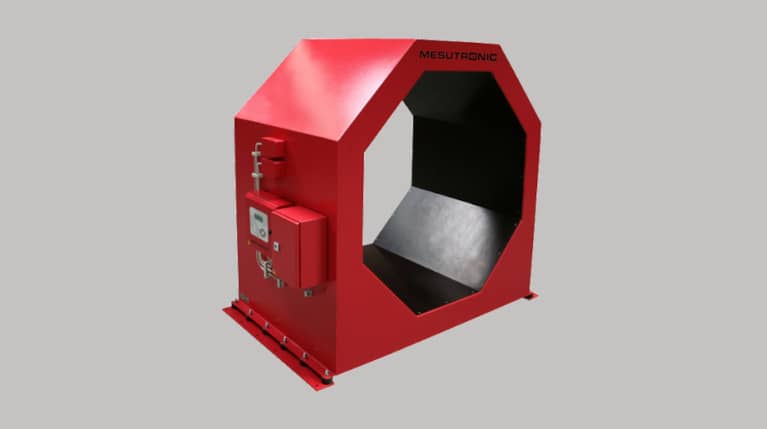

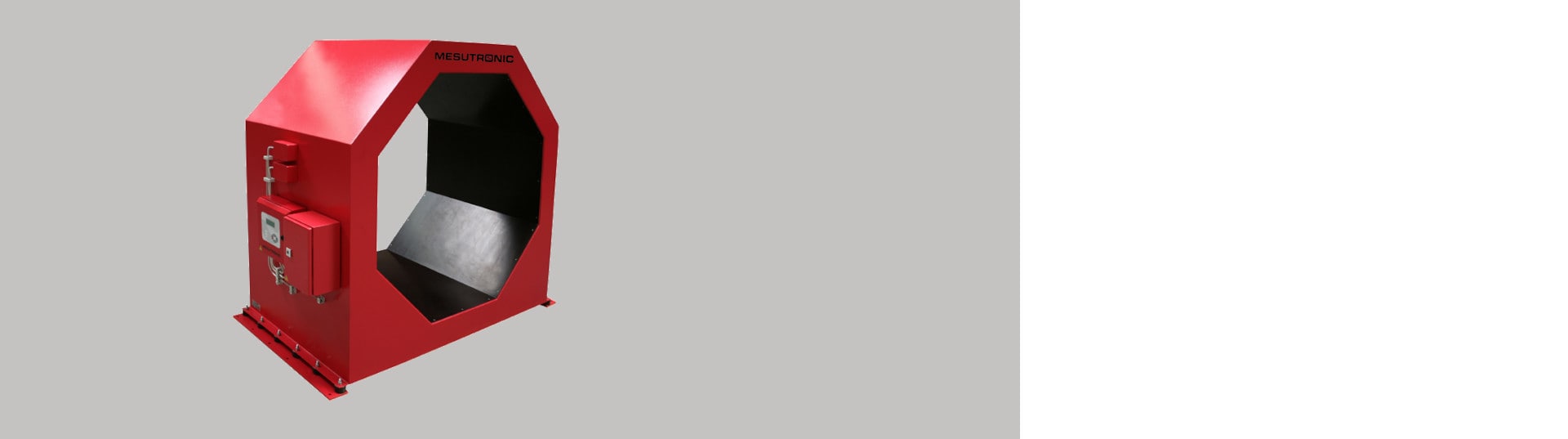

Détecteur de métaux de type tunnel pour l’industrie de traitement du bois METRON 05 CO

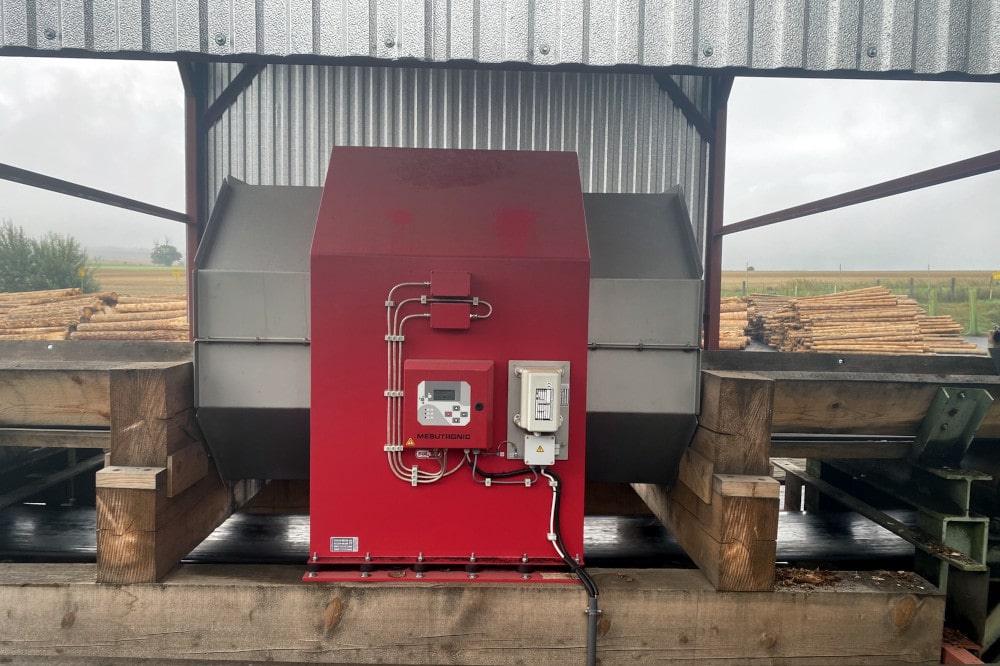

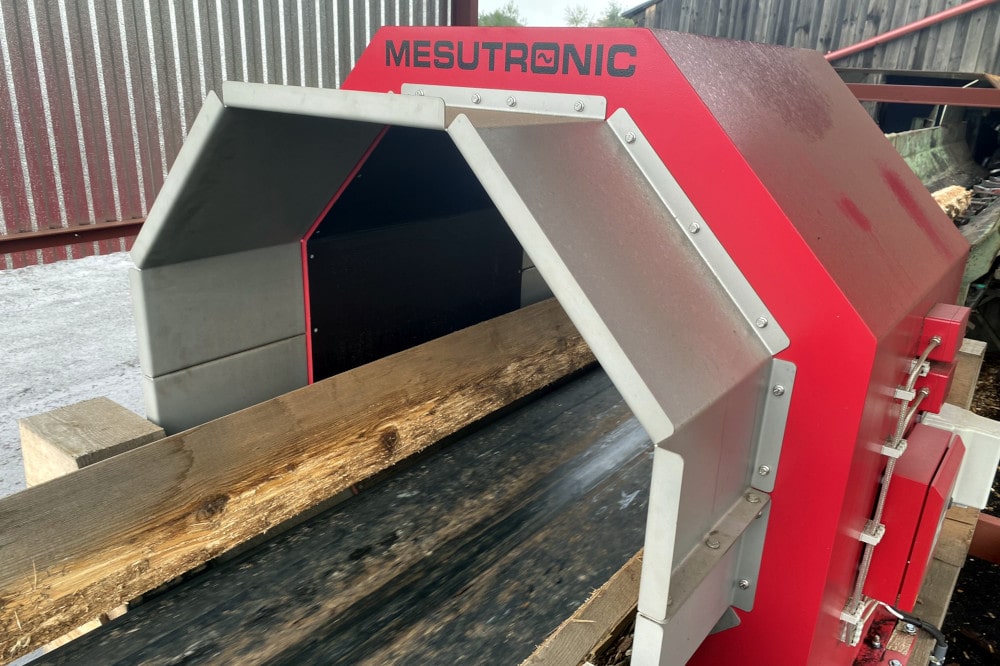

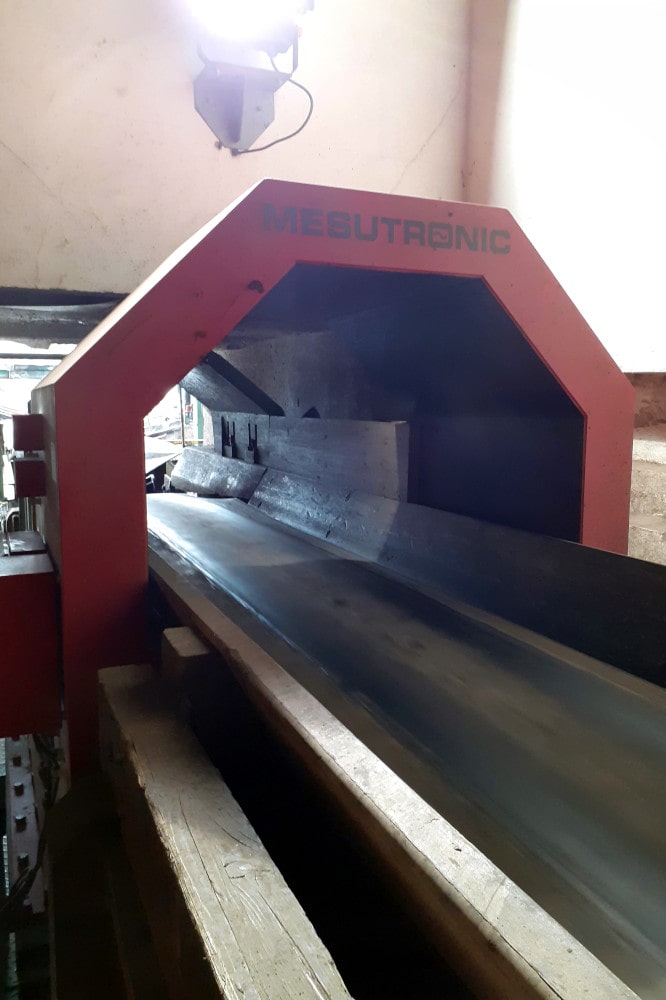

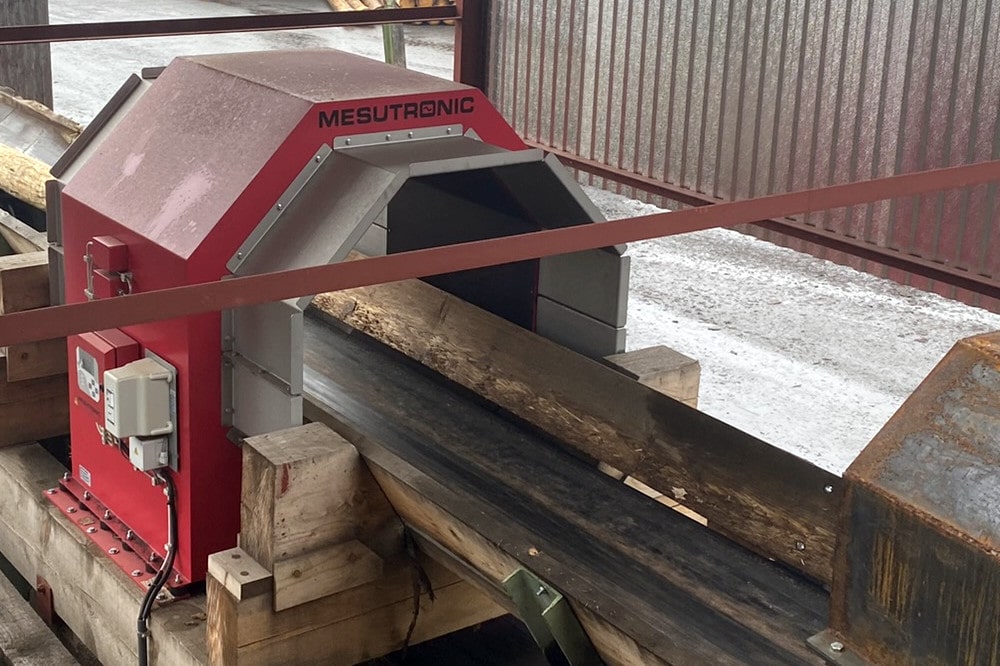

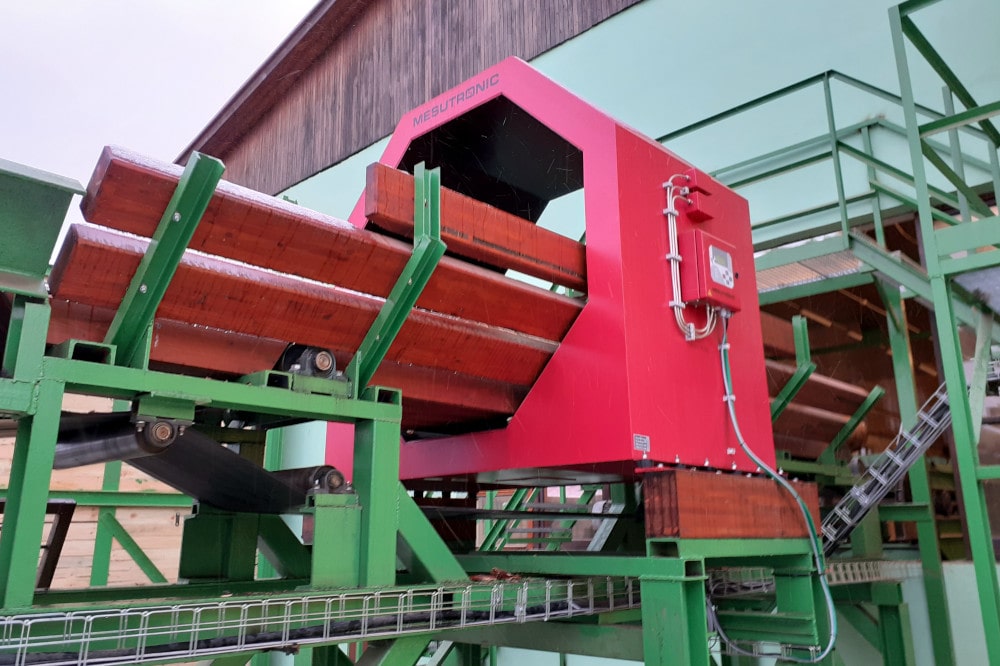

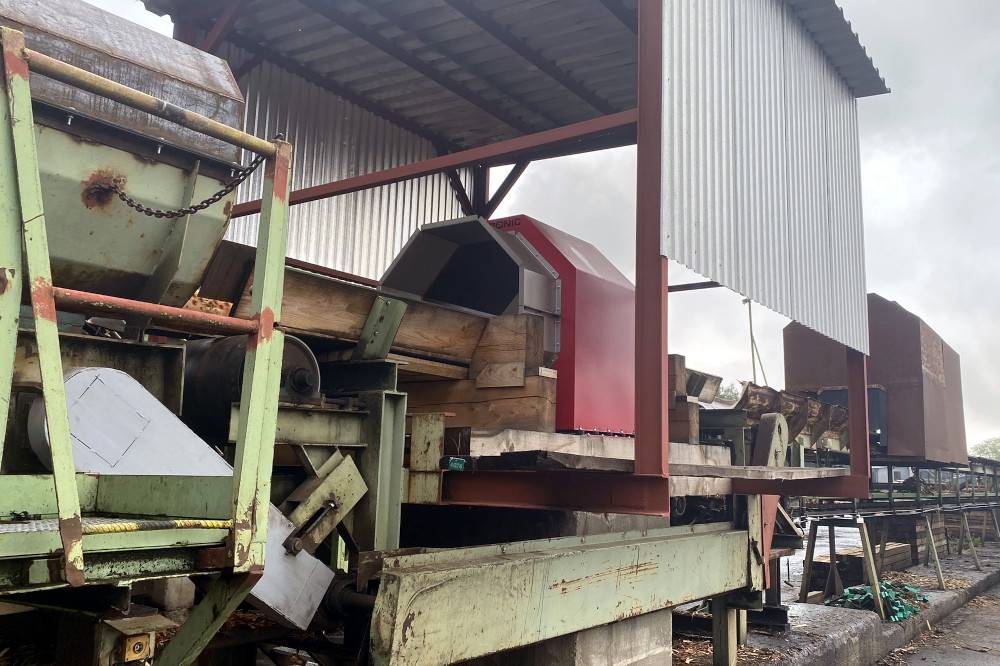

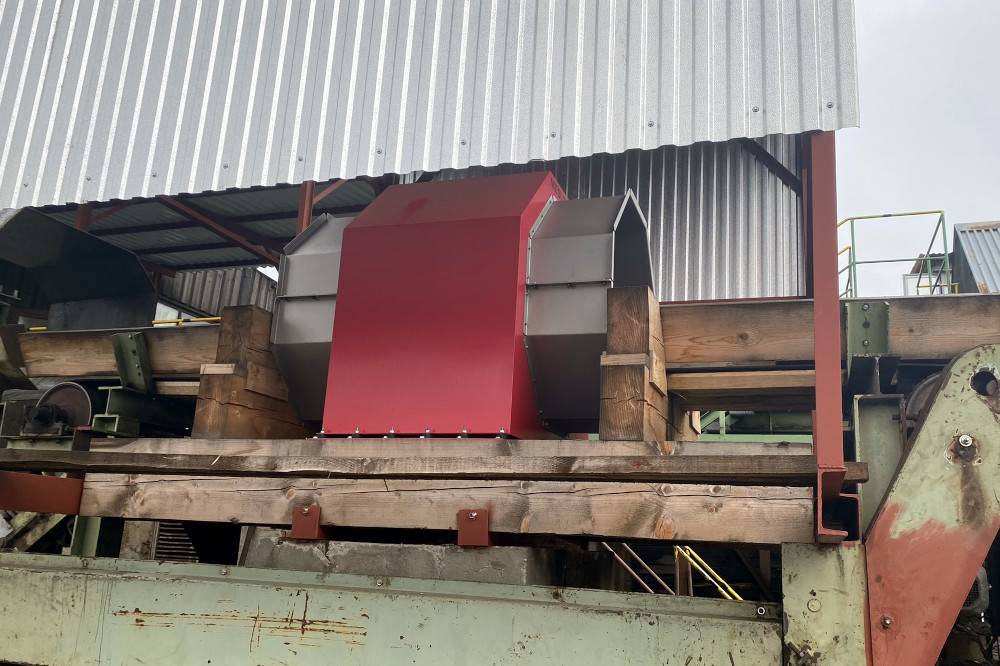

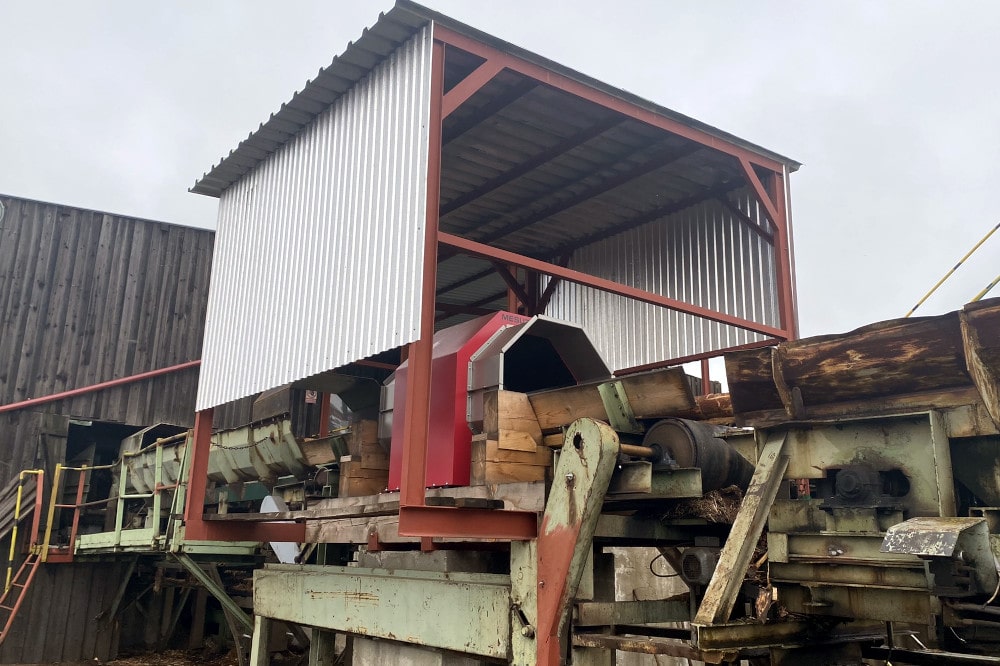

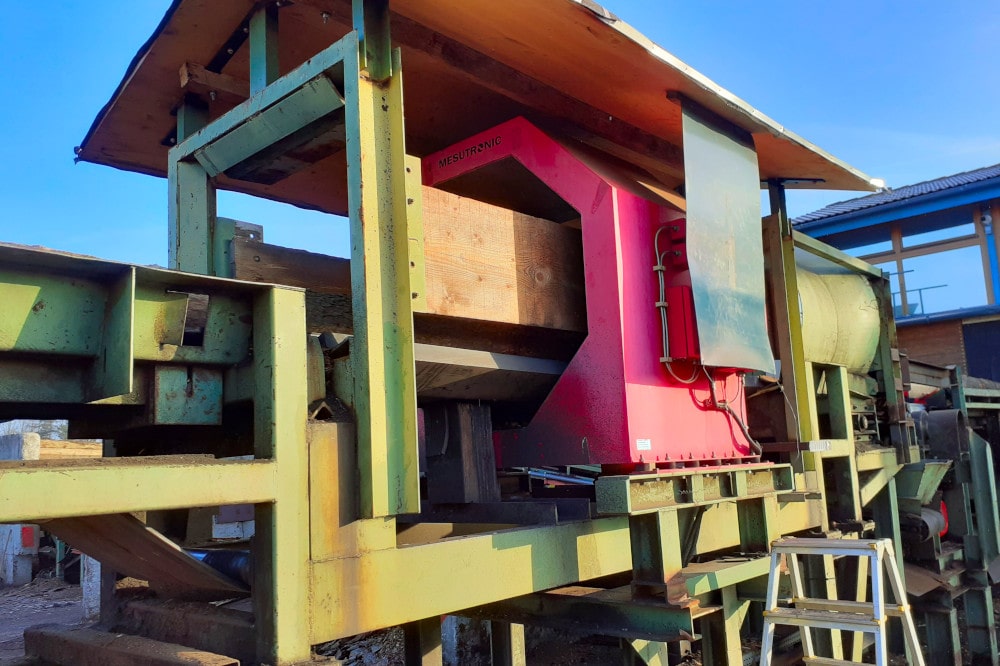

Le détecteur de métaux de type tunnel pour l’industrie de traitement du bois METRON 05 CO a une forme octogonale et il est généralement utilisé pour contrôler les grumes de bois. Ce détecteur robuste, de type tunnel, a une tête de détection en acier inoxydable et il est idéal pour être installé dans les conditions d’exploitation régnant dans les scieries.
La technologie embarquée, à haute vitesse et à multiprocesseur, permet d’obtenir une sensibilité élevée et une détection fiable des contaminants métalliques et ce, même lorsque le convoyeur se déplace à une vitesse pouvant atteindre 6 m/s. La structure du détecteur lui permet de contrôler efficacement des troncs d’arbre ayant un diamètre pouvant atteindre 1600 mm!
Grâce à la technologie mesuCAGE, la zone sans métal a été réduite au minimum, ce qui facilitera l’installation et l’utilisation du détecteur.
Avantages majeurs d'un détecteur de métaux de type tunnel pour l’industrie de traitement du bois

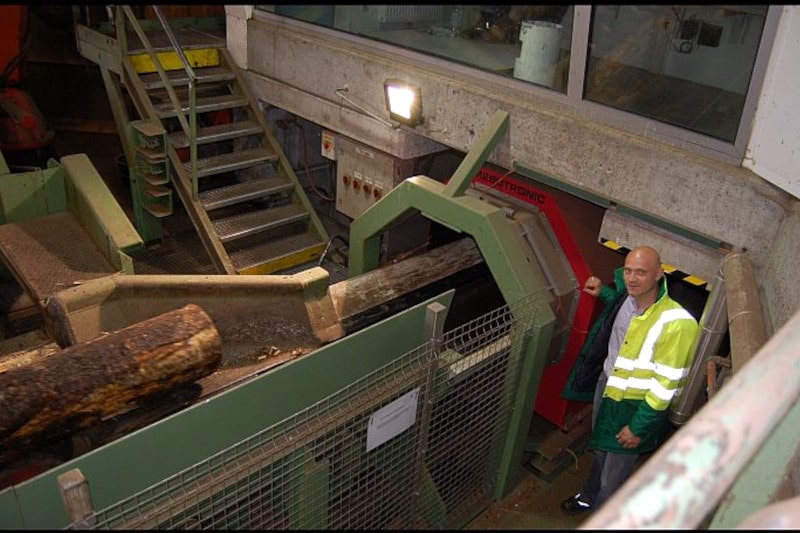

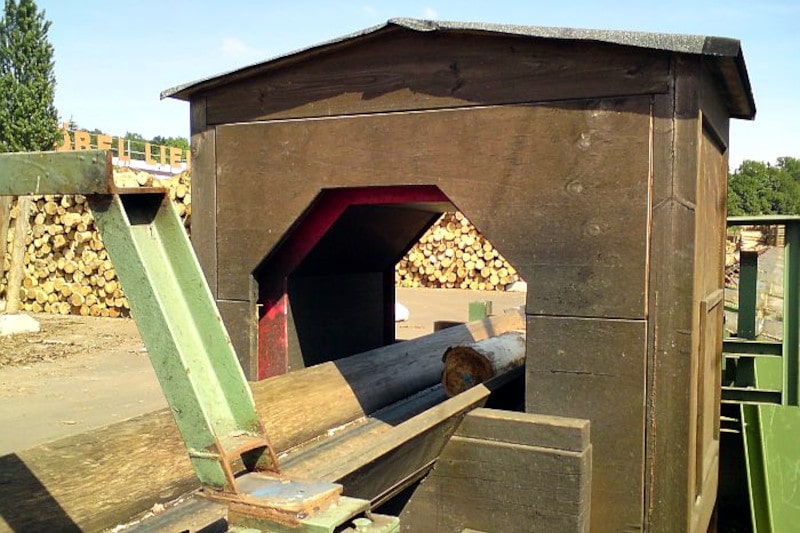

- Détection des métaux se trouvant dans les troncs d’arbres dans les ateliers de traitement du bois et dans les scieries.
- Détecte tous les métaux, qu’ils soient libres ou cachés dans la matière.
- Des exigences minimales en termes d’espace grâce à une zone « sans métaux » réduite.
- Une détection extrêmement précise et ce, même dans le rude environnement des usines de traitement du bois.
- Une protection efficace et une élimination des arrêts dus à une détérioration des rubans de scie.
Le détecteur de métaux de type tunnel METRON 05 CO est
- Fiable – en fonctionnalité et détection des métaux
- Résistant – en technologie et performances
- Simple – en installation et manipulation
Équipements en option
Detektory METRON 05 CO můžeme dodat s širokou dodatečnou výbavou:
- Dispositifs d’avertissement – phare, buzzer
- Possibilité de réinitialiser l’appareil à distance
- Marquage visuel des contaminants – marquage de couleur
- Adaptations du logiciel en fonction de vos demandes – transfert des données, opérations de contrôle spécifiques
Version spéciale
Vous avez des exigences spécifiques en termes de réalisation de votre détecteur de métaux ? Parmi les demandes les plus fréquentes, on trouvera:
- Couleur sur demande
- Alimentation, embouts spéciaux, etc.

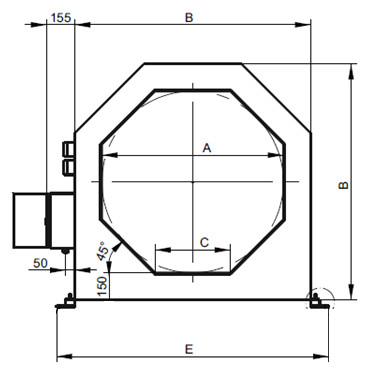

Dimensions
| A (mm) | B (mm) | C (mm) | F (mm) | Poids (kg) |
|---|---|---|---|---|
| 900 | 1200 | 372 | 800 | 290 |
| 1000 | 1300 | 414 | 900 | 340 |
| 1100 | 1400 | 455 | 900 | 375 |
| 1200 | 1500 | 497 | 900 | 410 |
| 1300 | 1600 | 538 | 1000 | 460 |
| 1400 | 1700 | 580 | 1000 | 495 |
| 1500 | 1800 | 621 | 1000 | 530 |
| 1600 | 1900 | 662 | 1100 | 580 |
Metal free zone » (zone sans métal) – ZSM
Pour que le détecteur de métaux fonctionne correctement, il est indispensable qu’aucun métal immobile (par exemple la structure du convoyeur, le carter du convoyeur) ni aucun métal mobile (par exemple les rouleaux du convoyeur) ne se trouve à proximité de l’ouverture du détecteur. C’est pour cela que, pour chaque détecteur, il sera nécessaire de définir ce qu’on appelle une « zone sans métal » (désignée ci-après uniquement « ZSM »), soit une zone sans métaux mobiles et/ou immobiles. L’ouverture du détecteur de métaux doit ensuite être placée au centre de la ZSM. En respectant la ZSM lors de l’installation de votre détecteur, vous éviterez l’apparition de faux signaux et de fausses éliminations de produits et vous contribuerez au bon fonctionnement du détecteur.
Nous contacter – nous vous aiderons à calculer la ZSM pour les métaux mobiles et/ou immobiles.
Le principal atout de ce détecteur de métaux réside dans le fait qu’il ne nécessite aucune zone sans métal.
Sensibilité du détecteur de métaux
La sensibilité du détecteur dépendra de nombreux paramètres tels que les dimensions de l’ouverture (au plus la hauteur de l’ouverture est basse, au plus la sensibilité du détecteur sera élevée), la vitesse du convoyeur, la densité du produit, sa température, son humidité, etc.
Afin que nous puissions sélectionner le détecteur de métaux qui répond le mieux à vos besoins et qui a une sensibilité qui répond aux exigences de votre application, nous vous recommandons de faire tester votre matière. Ces tests sont réalisés gratuitement. N’hésitez pas à nous contacter pour que nous puissions nous mettre d’accord sur la réalisation des tests et sur l’envoi d’échantillons de matière.

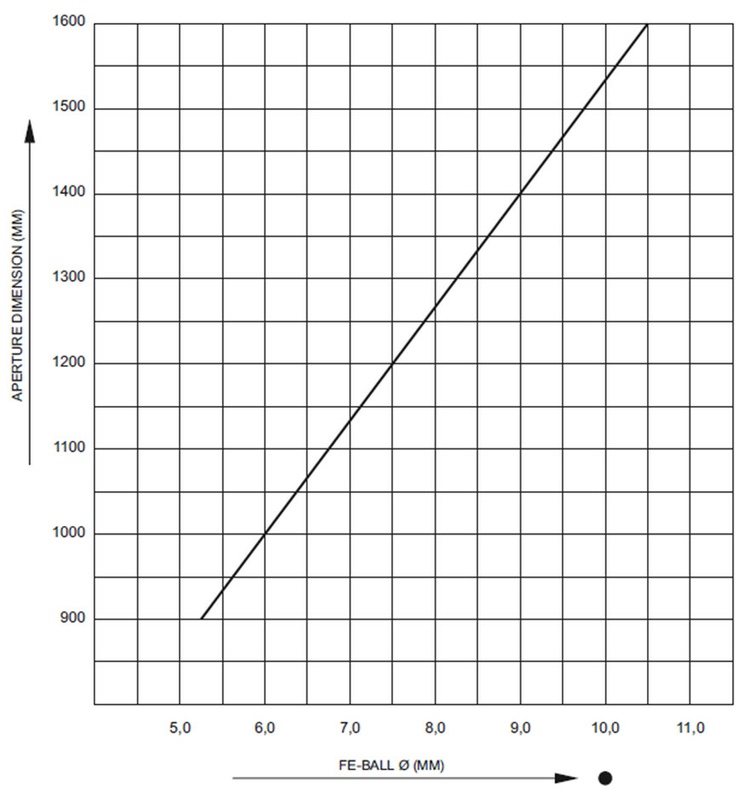

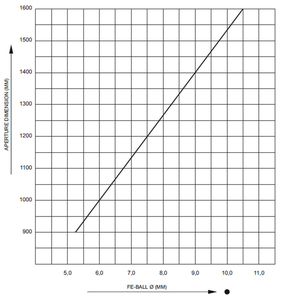

Diagramme de la sensibilité du détecteur METRON 05 CO s'applique à LB 1,5 x LH
Unité de commande AMD 05
Pour que chaque détecteur puisse fonctionner convenablement, il est indispensable qu’il soit équipé d’une unité de commande de qualité. Notre unité de commande est fabriquée en mettant l’accent sur un haut niveau de qualité de finition et sur un haut niveau de qualité des composants utilisés.
Il en résulte une unité de commande qui est stable et qui vous propose un grand nombre de fonctions (la liste ci-dessous est loin d’être exhaustive):
- Réglage automatique du produit avec suppression des interférences et calibration automatique de la sensibilité
- Filtration numérique du signal pour une stabilité maximale dans un milieu exigeant
- Suivi du bon fonctionnement du système
- Commande tactile – design moderne
- Commande simple et intuitive, à l’aide de 4 touches – essentiel pour la manipulation du détecteur
- Écran LCD à cinq lignes
- Possibilité de sauvegarder en mémoire jusqu’à 500 produits
- Possibilité de se connecter à distance – diagnostic, modification des paramètres, mise à jour du logiciel
Contenu des fournitures
Les détecteurs METRON 05 CO sont fournis avec les composants suivants:
- Tête de détection
- Unité de commande
- Câbles de raccordement
- Notice utilisateur
Carte de données
- Alimentation: 100 – 240 V AC, 50/60 Hz
- Puissance absorbée: max. 50 W
- Niveau de protection : IP 65
- Température d’exploitation min.: – 10 °C
- Température d’exploitation max.: + 50 °C
- Humidité relative de l’air: 0 – 95 % (sans condensation)
- Câble d’alimentation: 1,8 m, avec fiche
Les détecteurs de métaux industriels pour bande transporteuse sont des appareils conçus pour détecter les contaminants métalliques dans les matériaux transportés sur un convoyeur, un alimentateur vibrant ou une goulotte de matériau. Ils sont installés directement sur des bandes transporteuses existantes ou dans le cadre de systèmes de convoyage intégrés. Ils servent soit au contrôle de la qualité des produits, soit à la protection des équipements de production contre les dommages causés par les métaux.
SOLLAU propose trois groupes principaux. Détecteurs tunnels : Détecteur de métaux de type tunnel METRON 05 D (démontable, installation facile sans arrêt de la bande), Détecteur de métaux de type tunnel METRON 05 C, Détecteur de métaux de type tunnel METRON 05 CI et Détecteur de métaux de type tunnel METRON 07 CI (avec les technologies imagePHASE et mesuCAGE). Détecteurs plaque : Détecteur de métaux simple face METRON 03 SL (pour les faibles hauteurs de produit, sans MFZ) et Détecteur de métaux simple face METRON 05 S (modèle le plus utilisé, largeur jusqu'à 6 000 mm). Également disponibles : Détecteur de métaux pour convoyeurs vibrants METRON 05 VT, Détecteur de métaux de type tunnel METRON 05 CO spécialisé pour l'industrie du bois, et les systèmes complets avec convoyeur — Détecteur de métaux avec convoyeur TRANSTRON et Détecteur de métaux TRANSTRON HL.
Un détecteur tunnel entoure le matériau de tous les côtés — la tête de détection forme un cadre à travers lequel le matériau passe. Il assure une détection précise et convient à différentes hauteurs de matériau. Un détecteur plaque est une plaque de détection plate installée directement dans le convoyeur, optimale pour les produits à faible ou moyenne hauteur de matériau sur la bande. Ses principaux avantages sont une installation extrêmement facile, un coût moindre et des exigences minimales ou nulles en matière de Zone sans métal. Le choix dépend de la hauteur du matériau, de la sensibilité requise et des conditions d'installation.
La Zone sans métal (MFZ) est un espace de protection autour de la tête de détection où aucun métal fixe ou mobile (structure du convoyeur, rouleaux) ne doit être présent, afin d'éviter les faux signaux. Les détecteurs tunnels METRON 05 C et METRON 05 D requièrent une MFZ. La technologie mesuCAGE du Détecteur de métaux de type tunnel METRON 07 CI réduit considérablement la MFZ. Le Détecteur de métaux simple face METRON 03 SL et le Détecteur de métaux pour convoyeurs vibrants METRON 05 VT ne nécessitent aucune MFZ — leur installation est donc la plus simple. Le Détecteur de métaux simple face METRON 05 S et le Détecteur de métaux de type tunnel METRON 05 CO n'ont que des exigences MFZ minimales.
Les détecteurs tunnels METRON 05 C, METRON 05 D, METRON 05 CI et METRON 07 CI détectent les métaux à des vitesses de convoyeur allant jusqu'à 30 m/s. Le Détecteur de métaux simple face METRON 05 S est conçu pour les convoyeurs avec des vitesses jusqu'à 1,5 m/s (vitesses supérieures disponibles sur demande). Le Détecteur de métaux de type tunnel METRON 05 CO pour l'industrie du bois gère des vitesses allant jusqu'à 6 m/s. La sensibilité du détecteur dépend également de la hauteur d'ouverture, de la densité du produit, de sa température et de son humidité.
Les détecteurs sont équipés de trois types d'unités de contrôle. Le Détecteur de métaux simple face METRON 03 SL utilise l'unité AMD 03 avec signalisation optique et suppression des vibrations du convoyeur. La plupart des modèles — METRON 05 C, METRON 05 D, METRON 05 S, METRON 05 VT, METRON 05 CO et METRON 05 CI — sont équipés de l'unité AMD 05 avec un affichage LCD 5 lignes, 4 boutons, réglage automatique du produit et mémoire pour 500 produits. Le Détecteur de métaux de type tunnel METRON 07 CI utilise l'unité avancée AMD 07 avec un écran tactile couleur de 5,7", une connexion Ethernet, un accès à distance via mesuNET et une visualisation du produit grâce à la technologie imagePHASE.
Le portfolio couvre un large éventail d'applications industrielles. Le Détecteur de métaux de type tunnel METRON 05 CO de forme octogonale et de construction inoxydable est spécialisé pour l'industrie du bois — il peut contrôler des troncs d'arbres d'un diamètre allant jusqu'à 1 600 mm à des vitesses de convoyeur allant jusqu'à 6 m/s. Le Détecteur de métaux de type tunnel METRON 07 CI répond aux normes hygiéniques HACCP, IFS, BRC et SQF, le rendant également adapté à l'industrie alimentaire. Le Détecteur de métaux pour convoyeurs vibrants METRON 05 VT est idéal pour les alimentateurs vibrants de toutes formes. Le degré de protection atteint IP 54 à IP 69 K selon le modèle.
Le Détecteur de métaux avec convoyeur TRANSTRON est une solution complète combinant un convoyeur fabriqué sur mesure avec un détecteur de métaux industriel — le plus souvent le Détecteur de métaux de type tunnel METRON 07 CI ou METRON 05 CI. Le convoyeur est conçu précisément selon les exigences du client : respect correct de la MFZ, intégration dans la ligne existante et choix du système de rejet. Le Détecteur de métaux TRANSTRON HL est une variante pour les usines de transformation du bois, complément idéal au METRON 05 CO. SOLLAU garantit des tests de matériau gratuits sous trois jours et fournit un cycle de service complet : visite sur site, évaluation, fabrication sur mesure, installation, mise en service, formation des opérateurs et service agréé.
