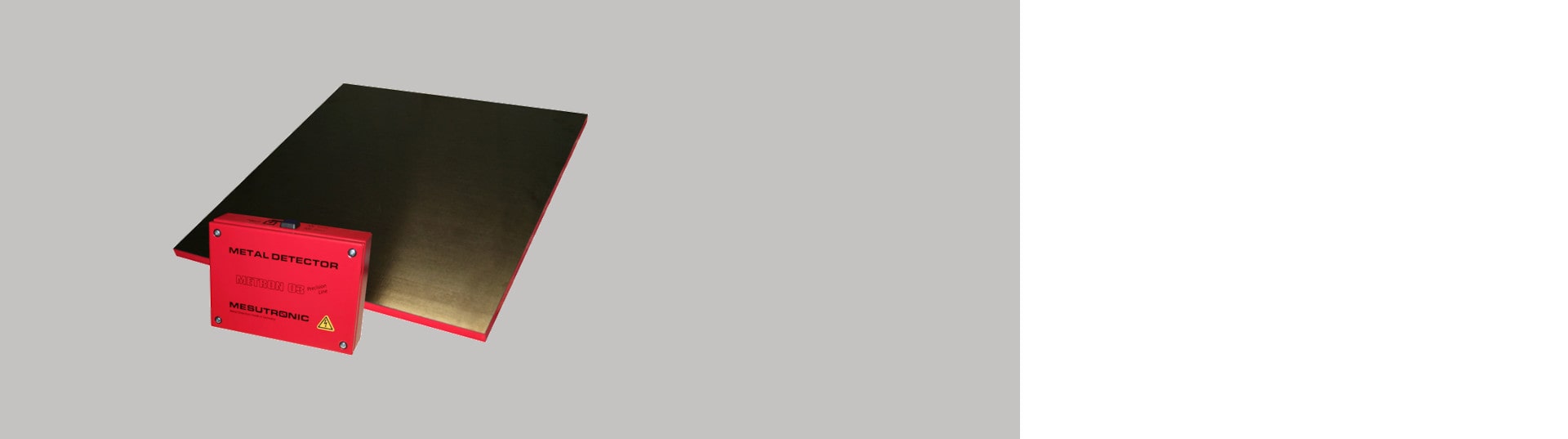

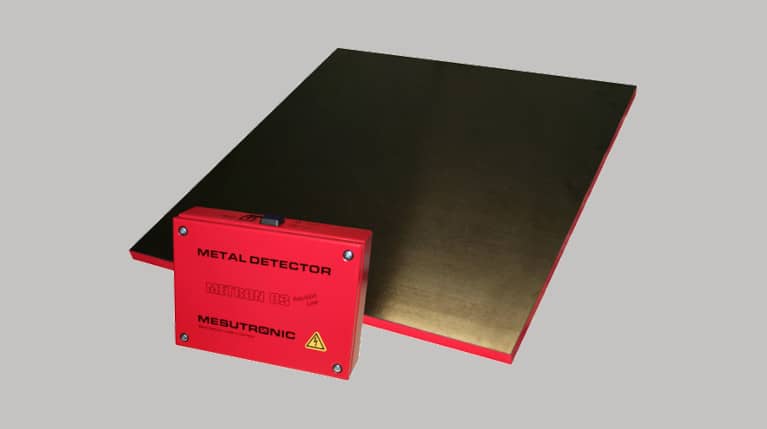

Détecteur de métaux simple face METRON 03 SL
Le détecteur de métaux simple face METRON 03 SL, ayant une plaque coulissante intégrée, a été conçu pour détecter des particules métalliques sur un convoyeur. Nous vous recommandons d’utiliser ce détecteur simple face pour des produits ayant une petite hauteur.
Cette plaque de détection ne nécessite aucune zone sans métal, son utilisation sera donc très variable.
Parmi les principaux atouts de ce détecteur de métaux simple face, on trouvera principalement son prix très avantageux et sa facilité d’installation. Quelques vis vous suffiront pour le fixer au convoyeur. Rien d’autre ne sera nécessaire. Le montage ne peut pas être plus simple !
La manipulation de l’unité de commande est très simple, l’unité est stable et résistante.
Avantages majeurs d'un détecteur de métaux simple face
- Détecteur de métaux compact et plat, conçu pour être installé sur des bandes de convoyage légères.
- Détecte tous les métaux, qu’ils soient libres ou cachés dans la matière.
- Pour les convoyeurs ayant une faible hauteur de remplissage ou pour contrôler des objets creux.
- Aucune zone « sans métaux » n’est nécessaire.
- Un montage rapide et simple à réaliser.
- Une bonne précision de détection et ce, même dans des conditions industrielles rudes, une excellente protection des équipements mécaniques malgré un investissement minimal.
- Une technologie pratique, fiable et éprouvée par de nombreuses années d’expérience.
Le détecteur de métaux de type tunnel METRON 05 D est
- Fiable – en fonctionnalité et détection des métaux
- Résistant – en technologie et performances
- Simple – en installation et manipulation
Équipements en option
Les détecteurs METRON 05 S peuvent être fournis avec une large palette d’équipements en option:
- Dispositifs d’avertissement – phare, buzzer
- Possibilité de réinitialiser l’appareil à distance
- Commande du convoyeur – marche arrière du convoyeur

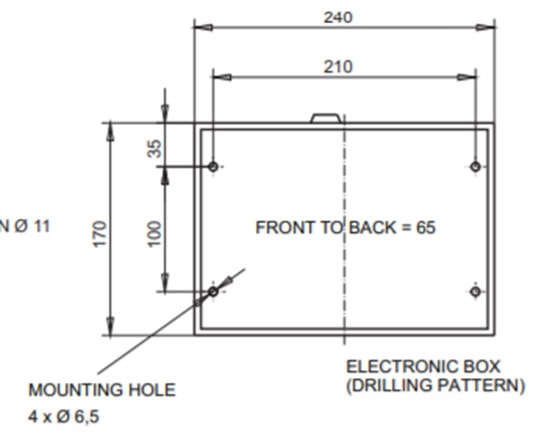

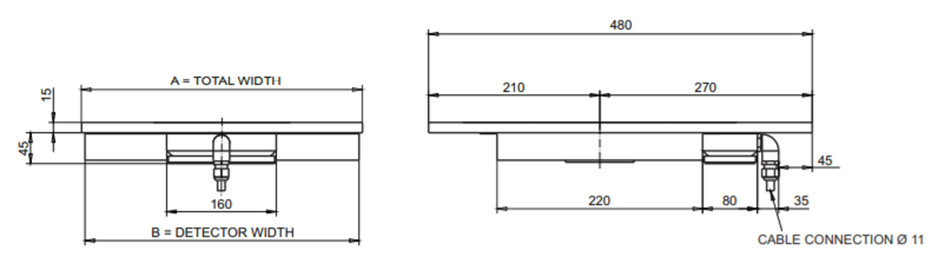

Dimensions
| B: Largeur du détecteur (mm) | Zone de détection (mm) | Masse (kg) |
|---|---|---|
| 200 | B - 10 | 5 |
| 250 | B - 10 | 6 |
| 300 | B - 10 | 7 |
| 350 | B - 10 | 8 |
| 400 | B - 10 | 9 |
| 420 | B - 10 | 10 |
| 450 | B - 10 | 11 |
| 500 | B - 10 | 12 |
| 550 | B - 10 | 13 |
| 600 | B - 10 | 14 |
| 650 | B - 10 | 15 |
| 700 | B - 10 | 16 |
| 750 | B - 10 | 17 |
| 800 | B - 10 | 18 |
| 850 | B - 10 | 19 |
| 900 | B - 10 | 20 |
| 950 | B - 10 | 21 |
Sur demande, nous pouvons également fournir des détecteurs de dimensions différentes.
Metal free zone » (zone sans métal) – ZSM
Le principal atout de ce détecteur de métaux est que son installation ne nécessite aucune zone sans métal.
Nous contacter – nous vous aiderons à calculer la ZSM pour les métaux mobiles et/ou immobiles.
Sensibilité du détecteur
La sensibilité du détecteur dépendra de nombreux paramètres tels que les dimensions de l’ouverture (au plus la hauteur de l’ouverture est basse, au plus la sensibilité du détecteur sera élevée), la vitesse du convoyeur, la densité du produit, sa température, son humidité, etc.
Afin que nous puissions sélectionner le détecteur de métaux qui répond le mieux à vos besoins et qui a une sensibilité qui répond aux exigences de votre application, nous vous recommandons de faire tester votre matière. Ces tests sont réalisés gratuitement. N’hésitez pas à nous contacter pour que nous puissions nous mettre d’accord sur la réalisation des tests et sur l’envoi d’échantillons de matière.

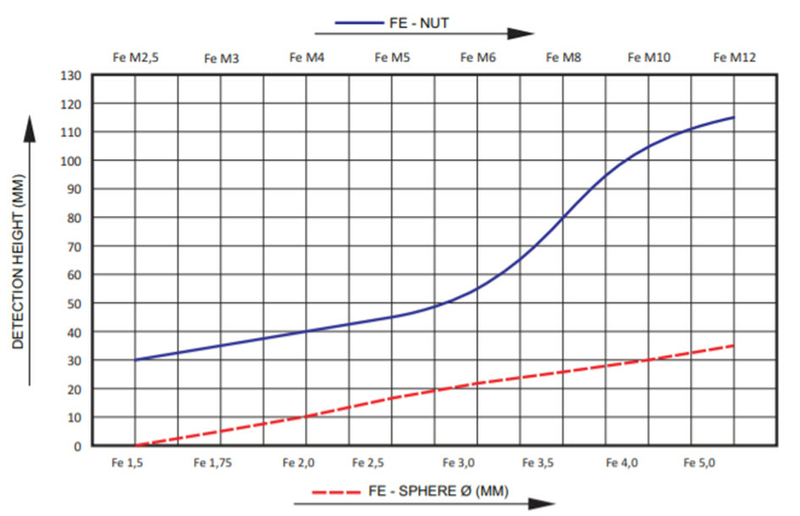

Diagramme de la sensibilité du détecteur METRON 03 SL s'applique à LB 1,5 x LH

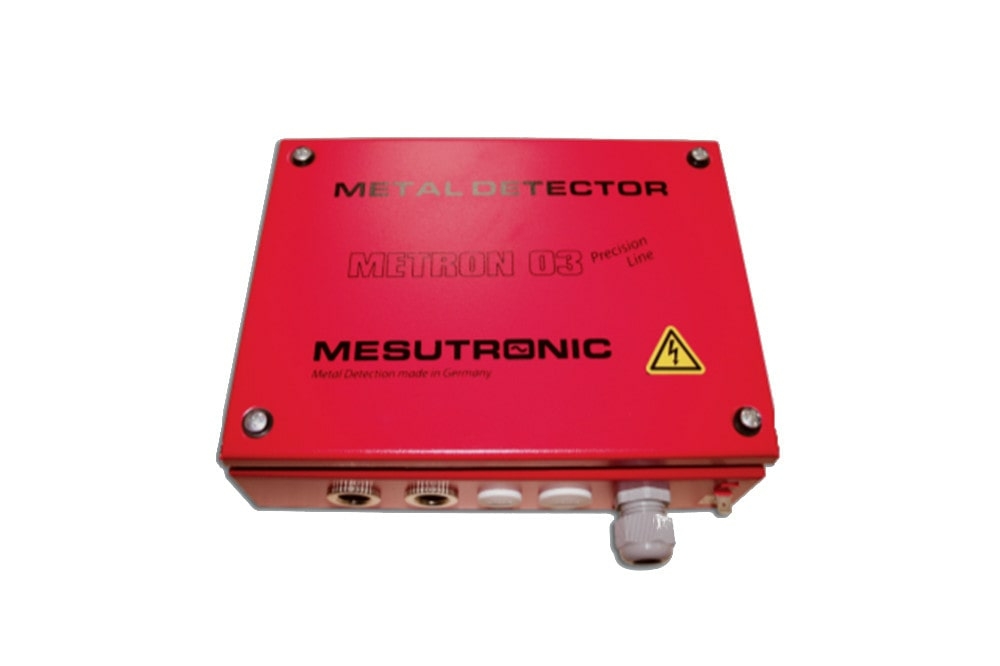

Unité de commande AMD 03
Pour que chaque détecteur puisse fonctionner convenablement, il est indispensable qu’il soit équipé d’une unité de commande de qualité. Notre unité de commande est fabriquée en mettant l’accent sur un haut niveau de qualité de finition et sur un haut niveau de qualité des composants utilisés.
Il en résulte une unité de commande qui est stable et qui vous propose un grand nombre de fonctions (la liste ci-dessous est loin d’être exhaustive):
- Manipulation simple
- Suivi du bon fonctionnement du système
- Inhibition de l’impact des vibrations du convoyeur
- SAV et diagnostic simples à réaliser
- Équilibrage continu de l’unité
- Signalisation optique de la détection et des défauts
Contenu des fournitures
Les détecteurs METRON 05 D sont fournis avec les composants suivants:
- Tête de détection
- Unité de commande
- Câbles de raccordement
- Notice utilisateur
Carte de données
- Alimentation: 100 – 240 V AC, 50/60 Hz
- Puissance absorbée: max. 50 W
- Niveau de protection: IP 54 (IP 69K en option)
- Température d’exploitation min.: – 10 °C
- Température d’exploitation max.: + 50 °C
- Humidité relative de l’air: 0 – 95 % (sans condensation)
- Vitesse maximale du convoyeur à laquelle la détection des métaux est encore fiable: 30 m/s (vitesses plus élevées sur demande).
- Câble d’alimentation: 1,8 m, avec fiche
