Paramètres lumineux des croix lumineuses mobiles FIREFLY indiquant la fermeture d’une piste d’aéroport
<< Retour aux croix lumineuses mobiles FIREFLY
Alimentation de la croix lumineuse mobile
La croix lumineuse mobile peut être alimentée de différentes manières :
- Raccordement direct au réseau de distribution de l’aéroport

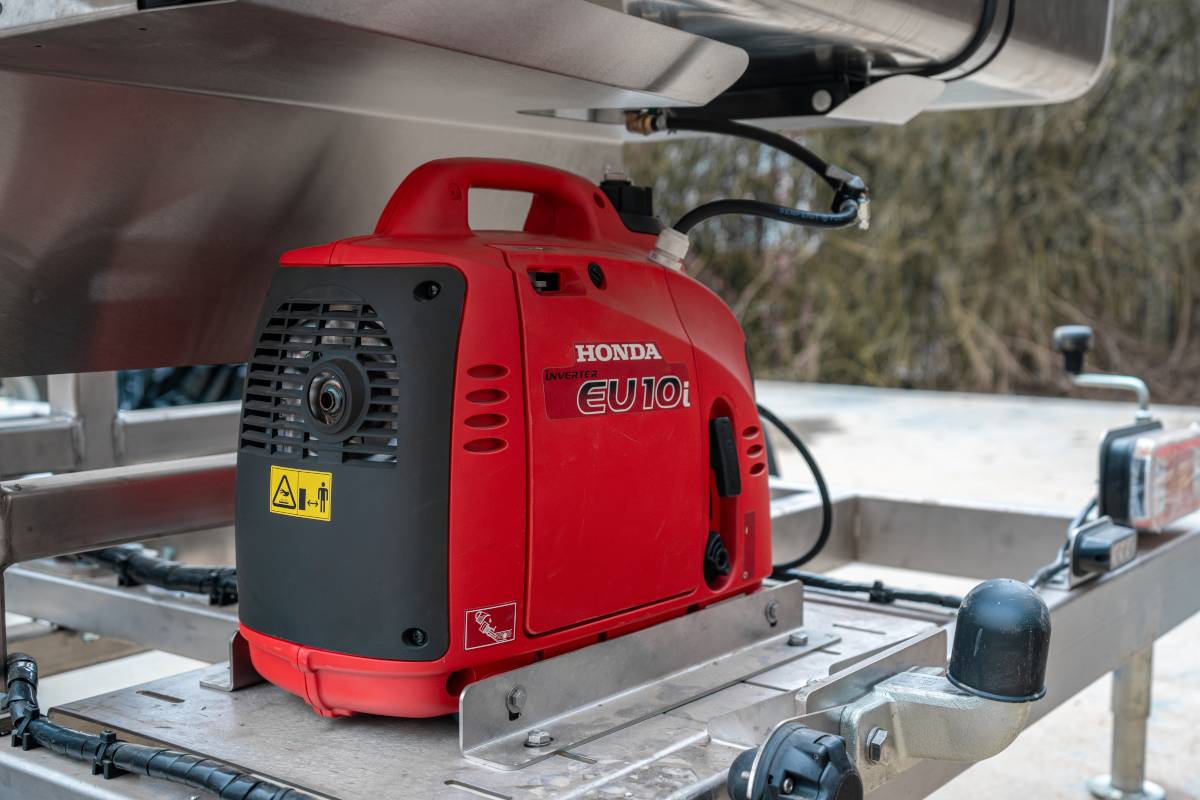

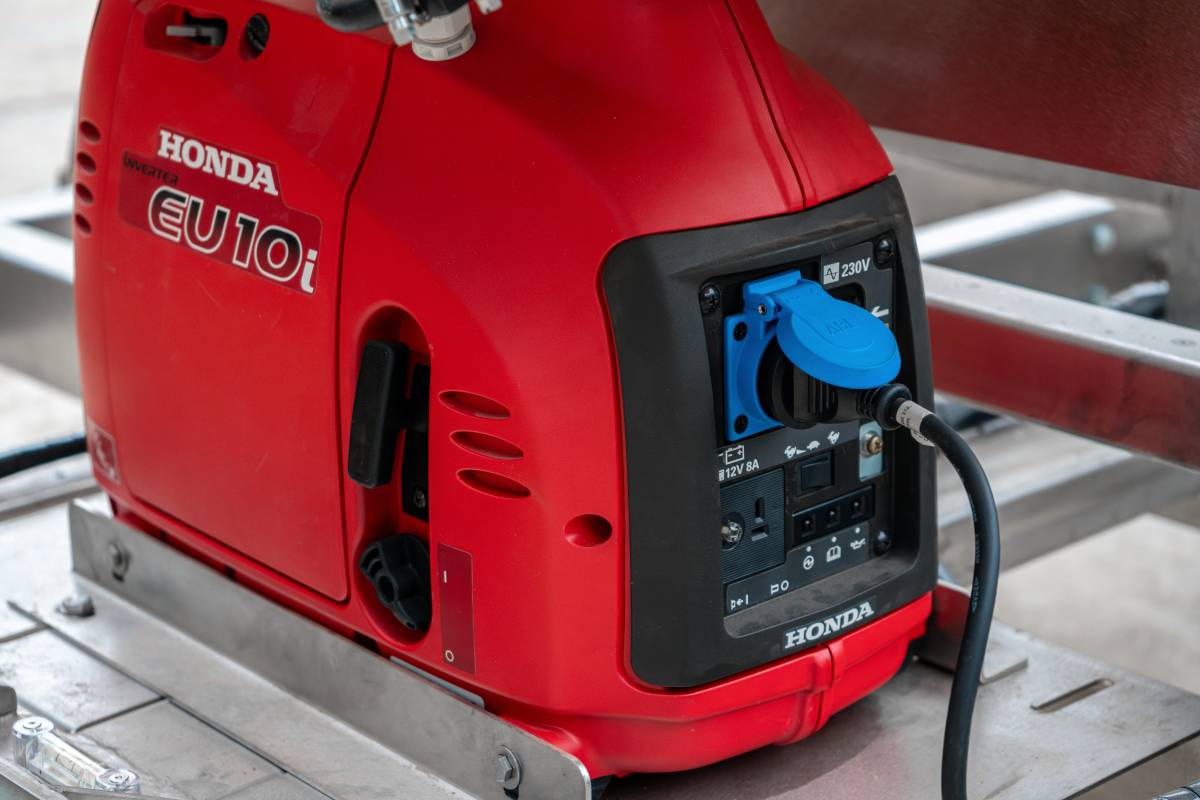

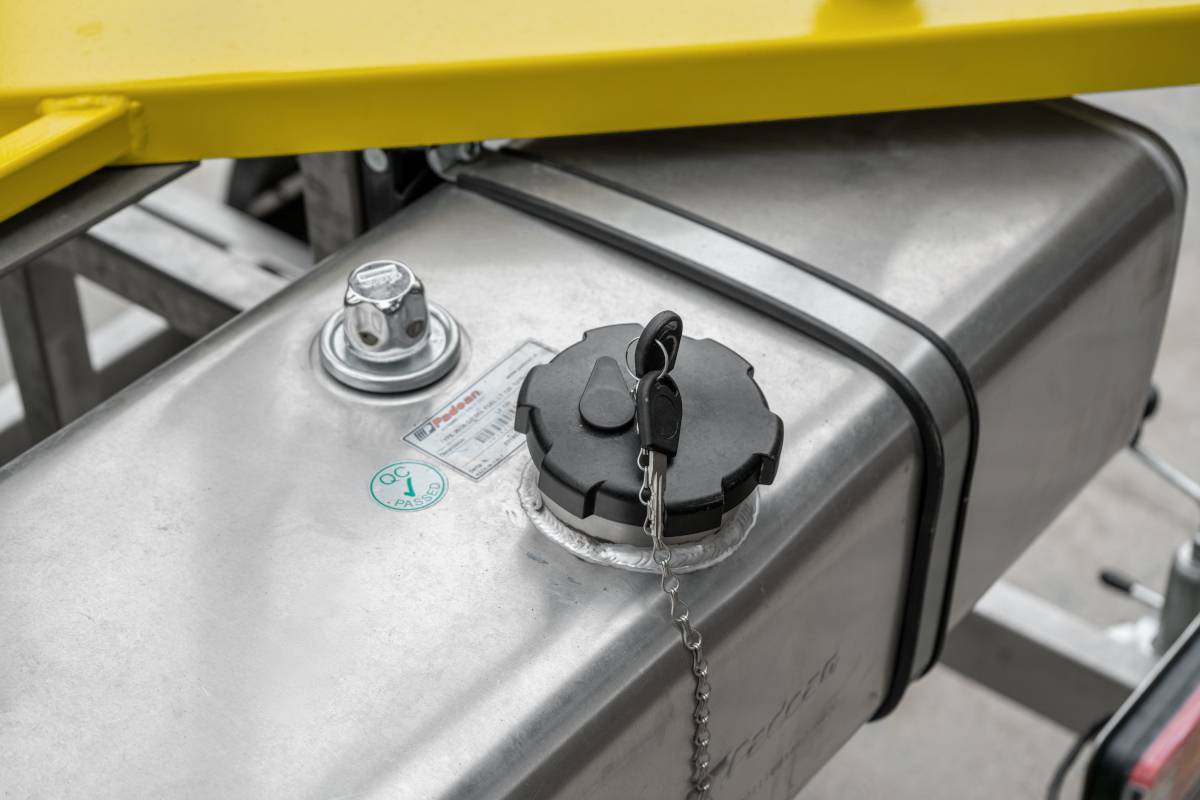

- Groupe électrogène à essence muni d’un inverteur (1 kW) intégrant un réservoir de 120 litres d’essence, une batterie de secours (150 Ah) et un phare d’avertissement. Lorsque le réservoir est plein, l’autonomie de la croix lumineuse sera d’une semaine en envisageant une intensité d’éclairage maximale en journée.
- Set de batteries performantes (150 Ah, 24 V) – autonomie d’environ 16 heures
En cas de défaillance du groupe électrogène, l’alimentation est secourue par la batterie à gel complémentaire (150 Ah) qui assure une autonomie d’environ 16 heures. En cas de défaillance, le phare d’avertissement orange s’active automatiquement.
Paramètres lumineux :
La croix lumineuse mobile indiquant la fermeture d’une piste d’aéroport est équipée d’ampoules InLED modernes et ayant une durabilité de plus de 70 000 heures. Leur optique brillante vous garantit que le dispositif sera parfaitement visible dans toutes les conditions.
La puissance des ampoules dépasse sensiblement toutes les exigences FAA applicables à l’intensité des ampoules. Le fabricant déclare qu’il serait même encore possible d’augmenter la puissance des ampoules d’environ 40 %.
| Type | FIREFLY 4 – 4,27 m | FIREFLY 6 – 6,4 m |
|---|---|---|
| Nombre d’ampoules | 13 ampoules InLED | 17 ampoules InLED |
| Luminosité maximale en journée | ||
| au centre du rayon | 93 470 cd | 122 230 cd |
| sous un rayon de 10° | 52 000 cd | 68 000 cd |
| sous un rayon de 15° | 14 300 cd | 18 700 cd |
| Luminosité maximale de nuit (3 % de l’intensité en journée) | ||
| au centre du rayon | 2 804 cd | 3 667 cd |
| sous un rayon de 10° | 1 560 cd | 2 040 cd |
| sous un rayon de 15° | 429 cd | 561 cd |
Les exigences FAA minimales sont les suivantes :
- Au moins 70 000 cd au centre du rayon – le modèle FIREFLY 4 (93 470 cd) dépasse ces exigences de 33% !
- Au moins 70 000 cd au centre du rayon – le modèle FIREFLY 6 (122 230 cd) dépasse ces exigences de 74 %
Trois modes d’éclairage
Les ampoules à LED peuvent fonctionner dans un des trois modes d’éclairage suivants :
- Jour – l’intensité de la lumière produite par les ampoules est celle prescrite pour un fonctionnement en journée
- Nuit – l’intensité de la lumière produite par les ampoules est celle prescrite pour un fonctionnement de nuit
- AUTO – un capteur régule automatiquement l’intensité des ampoules en fonction des conditions lumineuses ambiantes
Clignotement des ampoules
Dans chaque mode d’éclairage, les ampoules restent "allumées" durant 2,5 secondes et elles "s’éteignent" ensuite durant 2,5 secondes, conformément aux exigences FAA.
Selon la proposition des exigences OACI, les ampoules restent "allumées" durant 1 seconde et elles "s’éteignent" ensuite durant 1 seconde.
Couleur de la lumière
Les ampoules émettent une lumière blanche conformément aux exigences FAA détaillées dans le document SAE-AS25050 et conformément à la réglementation EASA CS ADR-DSN.U.930.
Garantie de fiabilité
Chaque ampoule a son propre circuit d’alimentation et fonctionne donc de manière parfaitement autonome.
Si une défaillance apparaît sur l’électronique de commande qui définit l’intensité et l’intervalle du clignotement, les ampoules ne clignoteront plus et continueront de fonctionner à leur intensité maximale. Cette solution garantit la fiabilité opérationnelle du dispositif.
