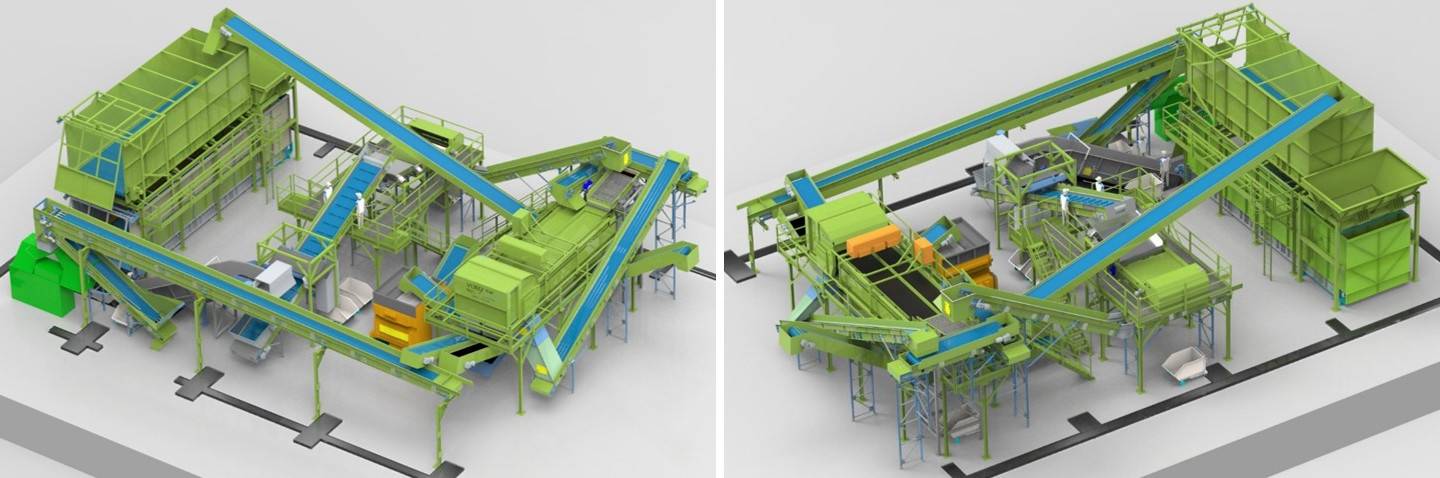

Ligne de triage automatique servant à trier des déchets en plastique
Cette ligne de triage automatique a été conçue pour avoir une capacité de 1 500 kg/heure et elle est utilisée pour trier les déchets provenant des « poubelles jaunes », soit des bouteilles en PET, des canettes et boîtes de conserve en aluminium et en fer.

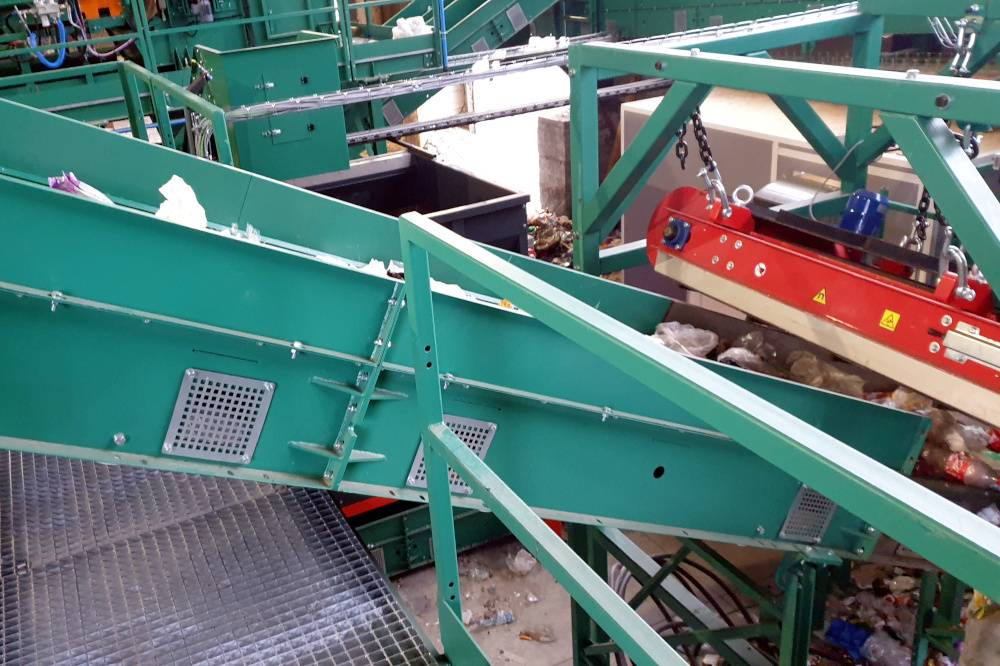

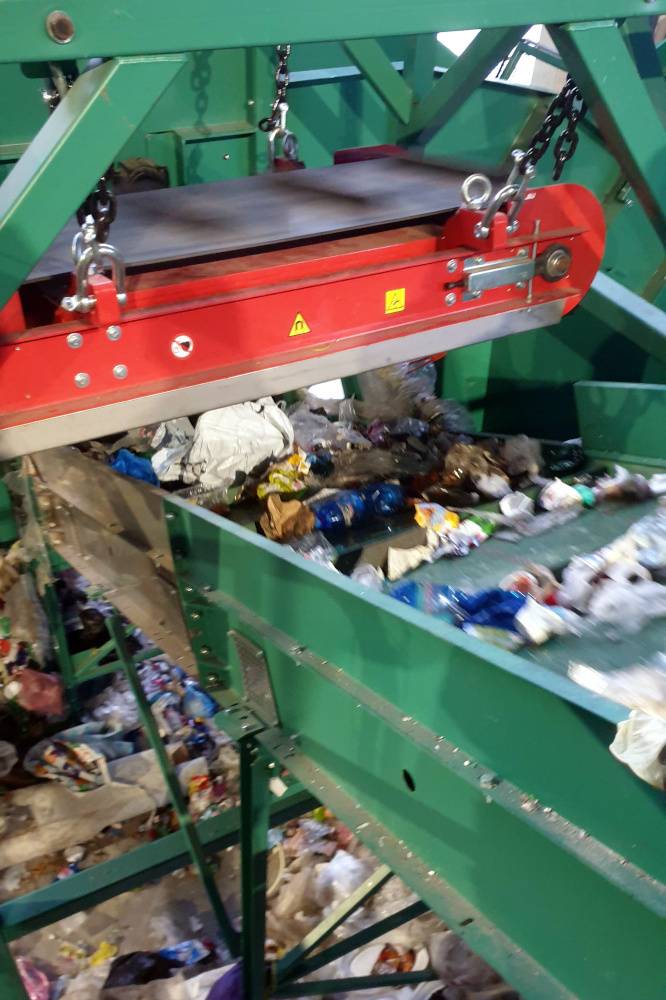

La première opération consiste à séparer les canettes de fer à l’aide d’un overband à aimant permanent autonettoyant. Afin que l’efficacité de la séparation soit la plus élevée possible, nous avons intégré dans la ligne un rouleau magnétique équipé d’aimants néodymes très puissants. Combiner un overband à aimant permanent et un rouleau magnétique intégré dans le convoyeur est une solution idéale pour obtenir une efficacité de séparation magnétique maximale. Les canettes et boîtes de conserve en fer sont ainsi éliminées avec un excellent taux de fiabilité.
La matière passe ensuite sur un convoyeur vibrant qui l’épand de manière uniforme avant qu’elle ne soit traitée par un séparateur de métaux non-ferreux ECS–C avec rotor centré. Ce séparateur sépare les canettes et boîtes de conserve en aluminium des bouteilles en PET.
Pour finir, les bouteilles en PET sont triées à l’aide d’un spectrophotomètre NIR.
Les différentes fractions sont ensuite pressées.
- Capacité de la ligne de séparation: 1,5 tonne/heure
- Efficacité de séparation garantie: 95 %
Sortie
Les déchets sont triés selon les groupes suivants:
- Bouteilles en PET 3D
- Canettes et boîtes de conserve en aluminium
- Canettes et boîtes de conserve en fer

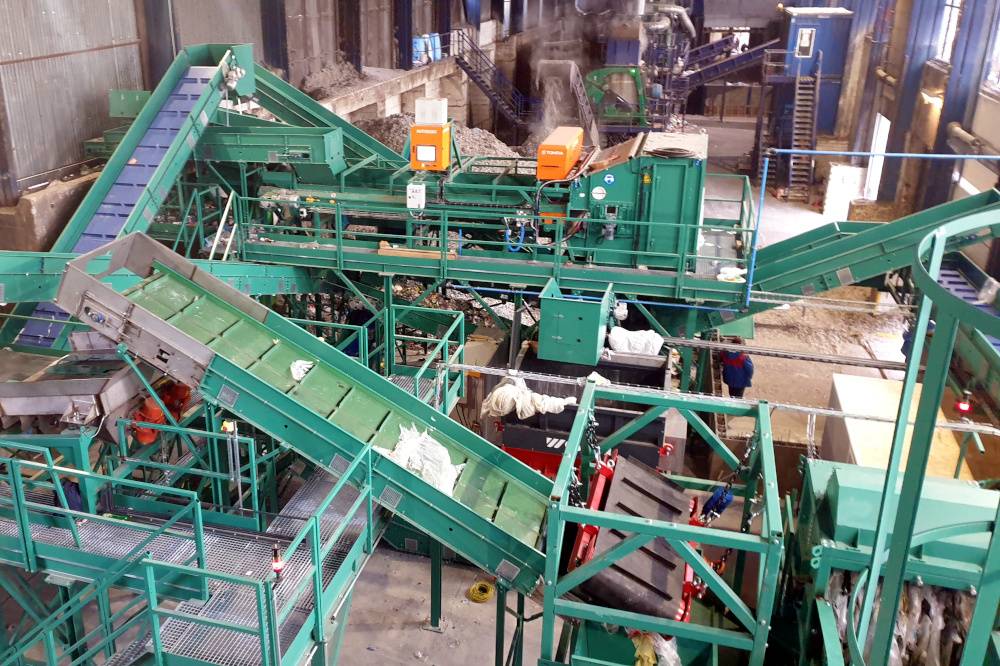

La ligne de triage est composée des équipements suivants:

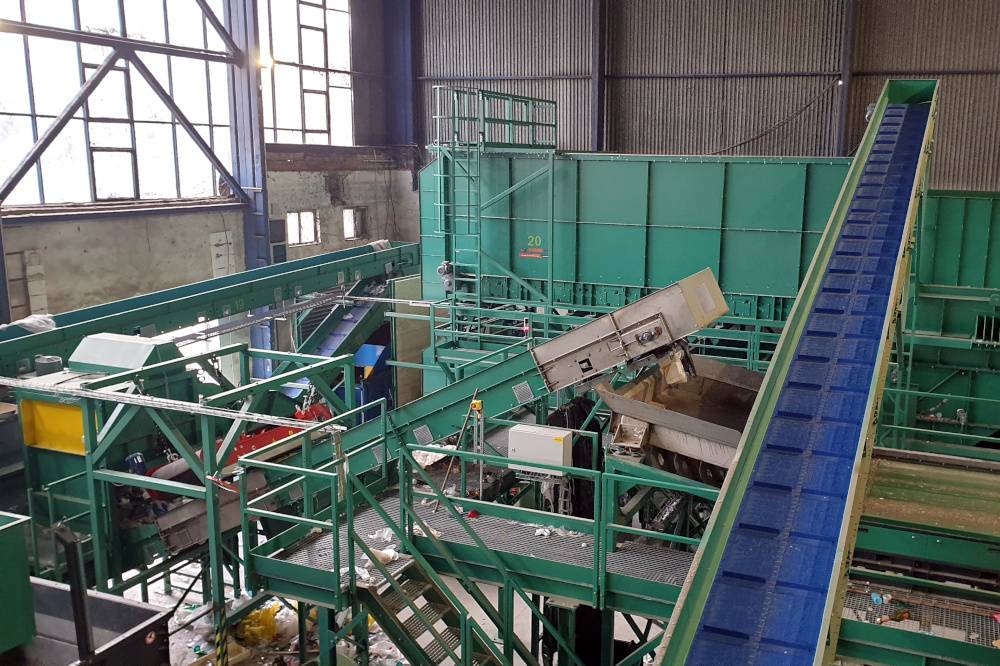

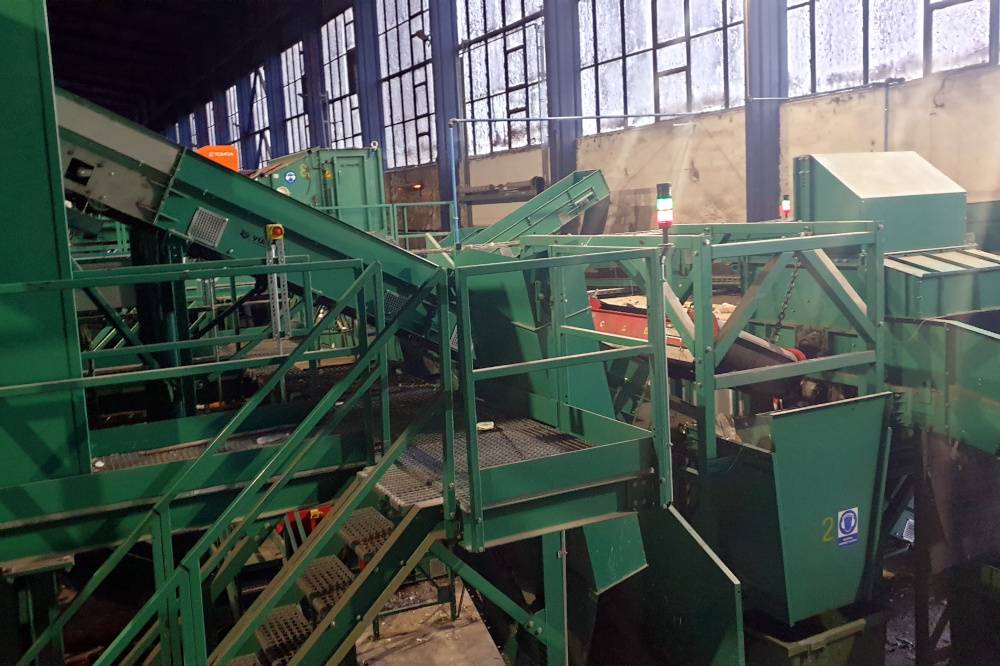

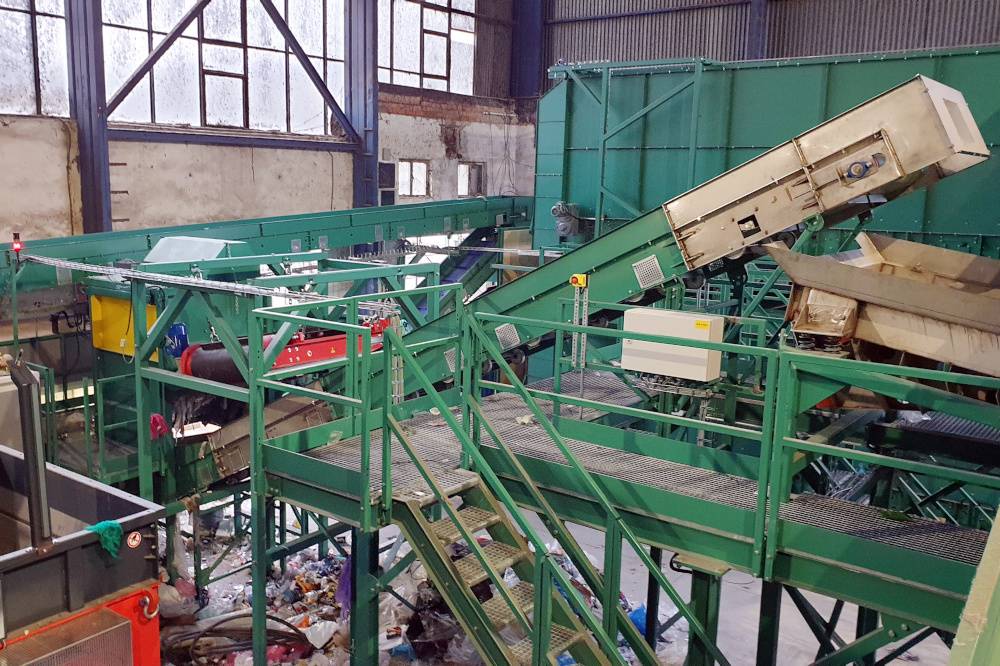

- Systèmes de convoyage (convoyeurs droits, articulés, inclinés, déclinés) – sur une longueur de plus de 130 m
- Overband à aimant permanent autonettoyant DND-AC Ms4 F
- Rouleau magnétique équipé d’aimants néodymes très puissants MV 204 N 1280

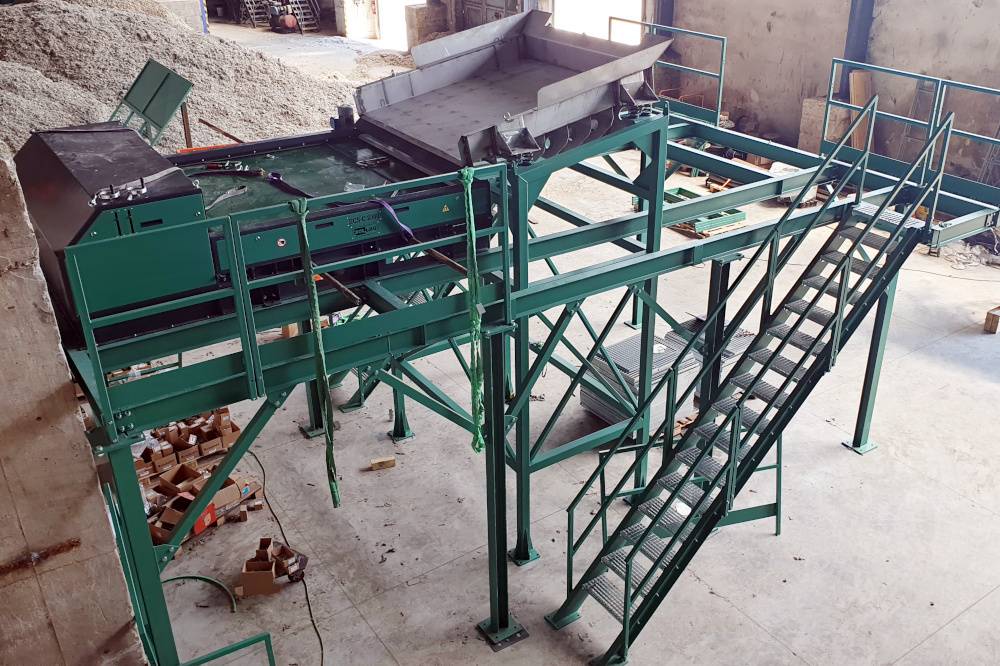

- Convoyeur vibrant
- Séparateur de métaux non ferreux – séparateur à courants de Foucault avec rotor central ECS–C 1500 RAM – pour une bande d’une largeur de 1500 mm
- Spectrophotomètre NIR
- Broyeurs
- Système de contrôle-commande complexe avec sorties de l’API directement sur la ligne
Nous garantissons les tests dans les trois jours!
Assurez-vous que notre équipement répond parfaitement à vos attentes!
Nous testons GRATUITEMENT votre matériel sur nos séparateurs magnétiques!
Cette ligne est conçue pour le tri des déchets issus des bacs jaunes — bouteilles PET, canettes en aluminium et en acier — avec une capacité de 1 500 kg/h. Elle est choisie lorsque le volume de matériau à traiter ne justifie pas l'acquisition d'une ligne plus grande ; pour des capacités plus élevées (4,5–5 t/h) ou pour des mélanges d'entrée contenant également des matières organiques, du papier et une fraction légère, nous recommandons d'autres lignes de notre gamme.
La ligne est conçue pour une capacité de 1 500 kg de matériau par heure. L'efficacité de séparation garantie est de 95 %.
La plaque magnétique à autonettoyage DND-AC Ms4 F capture les canettes ferromagnétiques par suspension au-dessus du convoyeur ; le tambour magnétique MV 204 N 1280, doté d'aimants néodyme très puissants, est intégré directement dans le convoyeur et capture les résidus que la plaque aurait pu manquer. Cette combinaison de deux étages de séparation est la clé d'une efficacité maximale dans l'élimination des canettes en acier du flux de matière.
Après que le convoyeur vibrant a réparti uniformément le matériau, celui-ci est traité par le séparateur à courants de Foucault ECS–C 1500 RAM à rotor monté centriquement pour une largeur de bande de 1 500 mm. Ce séparateur eddy current éjecte de manière fiable les canettes en aluminium du flux de bouteilles PET.
Les bouteilles PET séparées sont triées par un spectrophotomètre NIR, qui identifie la composition matérielle et la couleur de chaque bouteille et la dirige vers la fraction appropriée. Les fractions de sortie individuelles — bouteilles PET 3D, canettes en aluminium et canettes en acier — sont ensuite mises en balles.
La ligne est équipée d'un système de contrôle complet avec des sorties API installées directement sur la ligne. Les systèmes de convoyage — convoyeurs droits, coudés et inclinés — forment l'ossature de la ligne, avec une longueur totale de plus de 130 mètres.
Chaque ligne de tri est conçue et fabriquée sur mesure selon le type spécifique de matériau, sa granulométrie et la capacité requise. Nous réalisons également des lignes pour le tri des déchets municipaux, des déchets plastiques, du verre et d'autres matériaux — la configuration des équipements est toujours adaptée à l'application spécifique.
La livraison couvre l'ensemble du processus — de la visite de site, de la conception et de la fabrication sur mesure, à l'installation, la mise en service et la formation des opérateurs, jusqu'au service après-vente autorisé pour toute la durée de vie de l'équipement. Nous offrons une garantie allant jusqu'à 10 ans sur les composants magnétiques ; avant la commande, nous proposons un test gratuit de votre matériau avec réalisation garantie en trois jours.
