Aimant à placer dans un sac filtrant MSF
L’aimant à placer dans des filtres textiles pourra être utilisé partout là où il est nécessaire de séparer des métaux magnétiques se trouvant dans des liquides et partout là où, actuellement, cette séparation est réalisée à l’aide de filtres textiles. L’efficacité de la séparation des filtres textiles pourra être sensiblement améliorée en utilisant notre filtre magnétique. Il suffira en effet de placer cet aimant dans le filtre textile existant et la filtration réalisée sera immédiatement doublée – la filtration est non seulement mécanique (= le filtre textile), mais aussi magnétique (= le barreau magnétique génère une densité de flux magnétique de 9 000 G).
Avantages de l'utilisation de ce séparateur:
- Séparation des particules magnétiques de 1 µm
- Qualité de la séparation est sensiblement améliorée
- Durée de vie des filtres textiles est prolongée
- Frais liés aux filtres textiles sont réduits
Commande facile sur l'e-shop

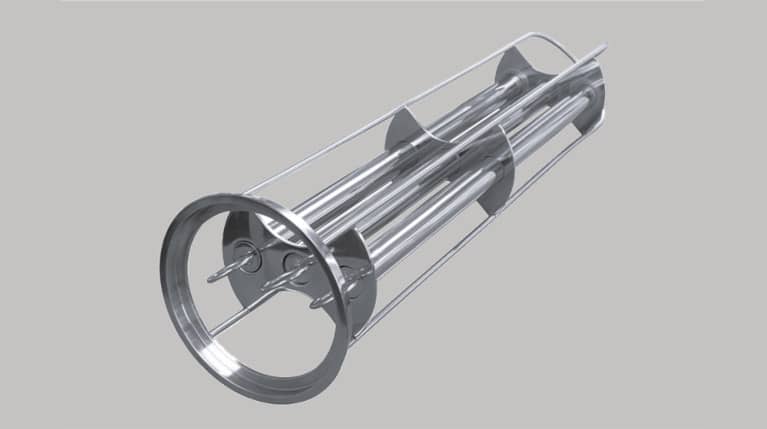

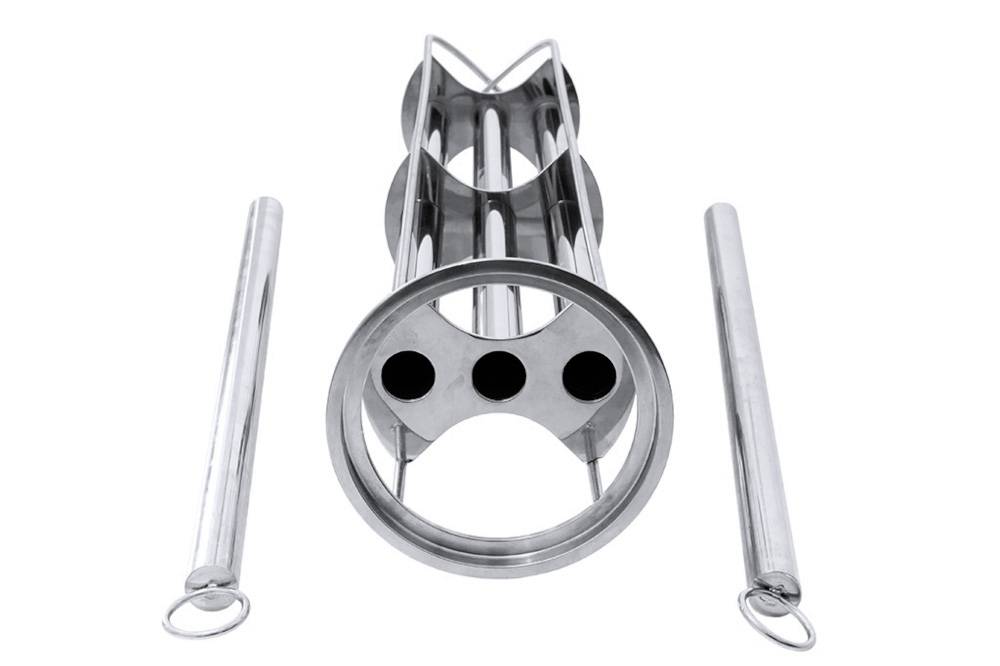

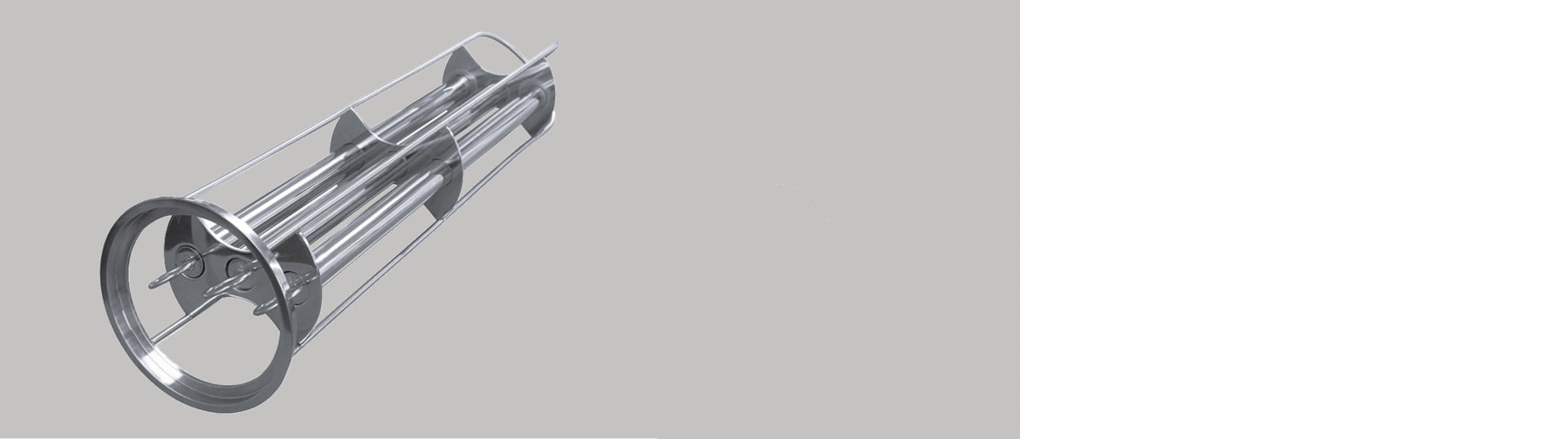

Le filtre magnétique MSF se compose d’un ou deux barreaux magnétique ayant une induction magnétique de 9 000 G et d’un support universel dans lequel les barreaux magnétiques pourront être insérés (il sera possible d’utiliser une ou deux tiges magnétiques en fonction du niveau de séparation magnétique exigé par le client). De par sa conception, le support contient un ou deux tubes de protection dans lesquels les tiges magnétiques doivent être insérées. Les impuretés sont capturées à la surface du tube de protection et le nettoyage est donc simple et rapide. Vu que la circonférence magnétique des tiges utilisées a été conçue de manière optimale, nous sommes capables d’atteindre la densité de flux magnétique de 9 000 G à la surface du tube de protection (cela signifie donc à l’endroit qui est en contact avec le fluide dans lequel la séparation doit être effectuée).
Grâce à ces tiges magnétiques très puissantes, nous pouvons également séparer des impuretés magnétiques très fines, dont la taille ne dépasse pas quelques microns. L’efficacité des filtres textiles utilisés sera donc sensiblement améliorée.

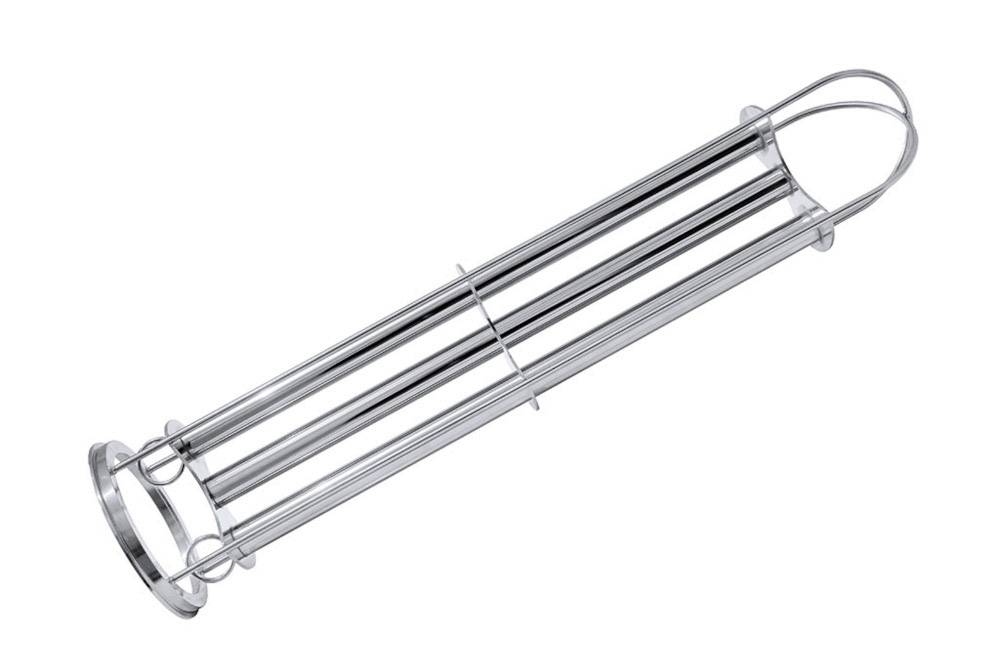

Le support destiné aux tiges magnétiques a été conçu de manière à ce que ses dimensions correspondent aux filtres à manches utilisés. Nous fournissons deux types de supports qui se différencient l’un de l’autre par leur longueur.
Une autre raison qui plaide en faveur de l’utilisation de notre séparateur (en plus du niveau de séparation magnétique très élevé) est qu’en employant un aimant à placer dans un sac filtrant, vous prolongerez la durée de vie des filtres textiles utilisés, ce qui aura pour conséquence une réduction des frais et une prolongation des intervalles de remplacement de ces filtres.
Utilisation

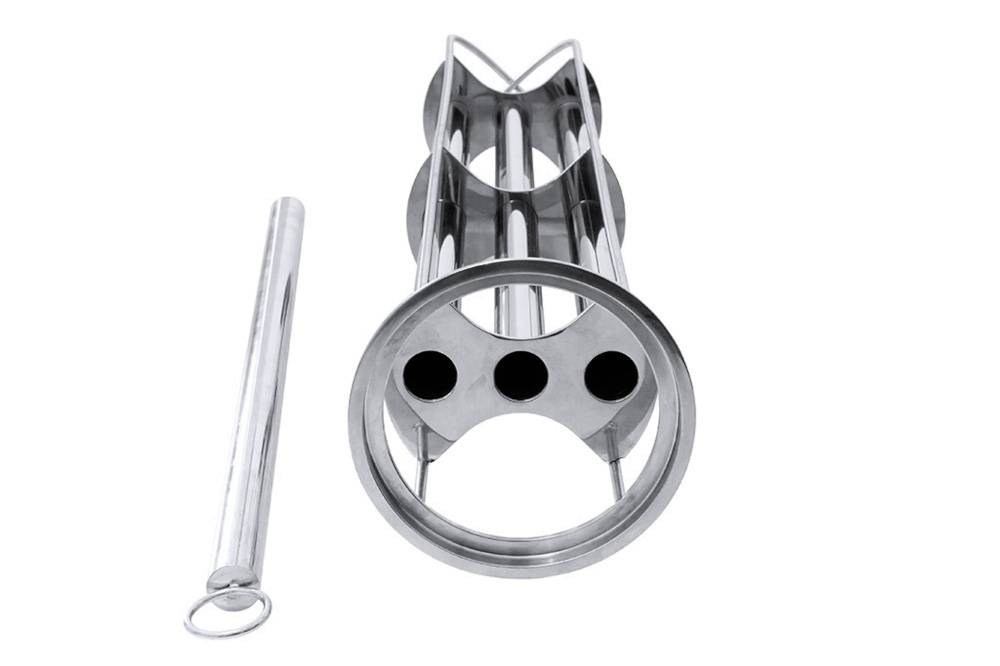

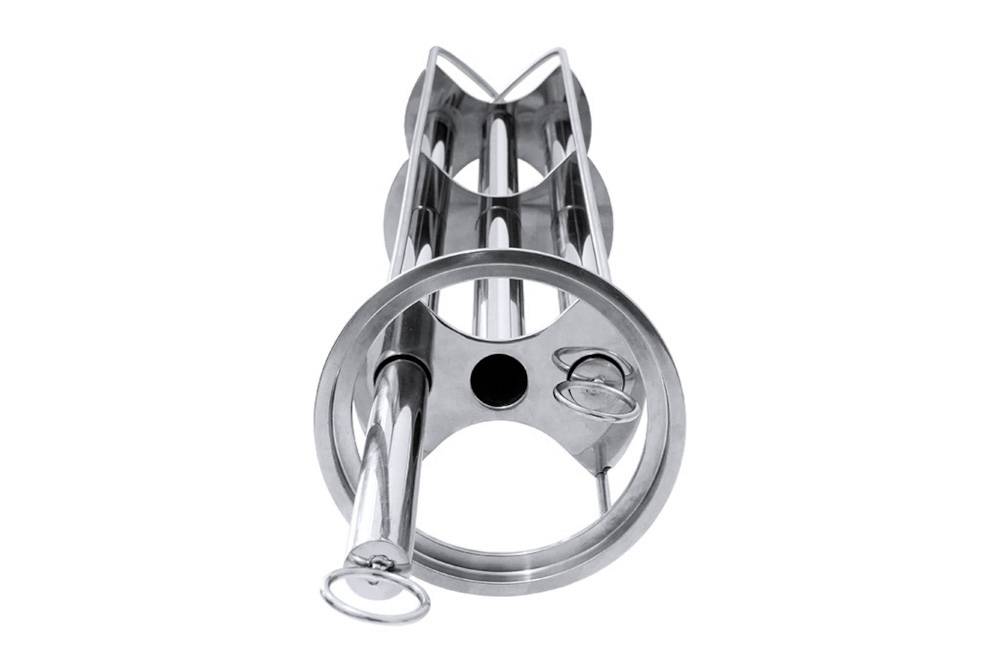

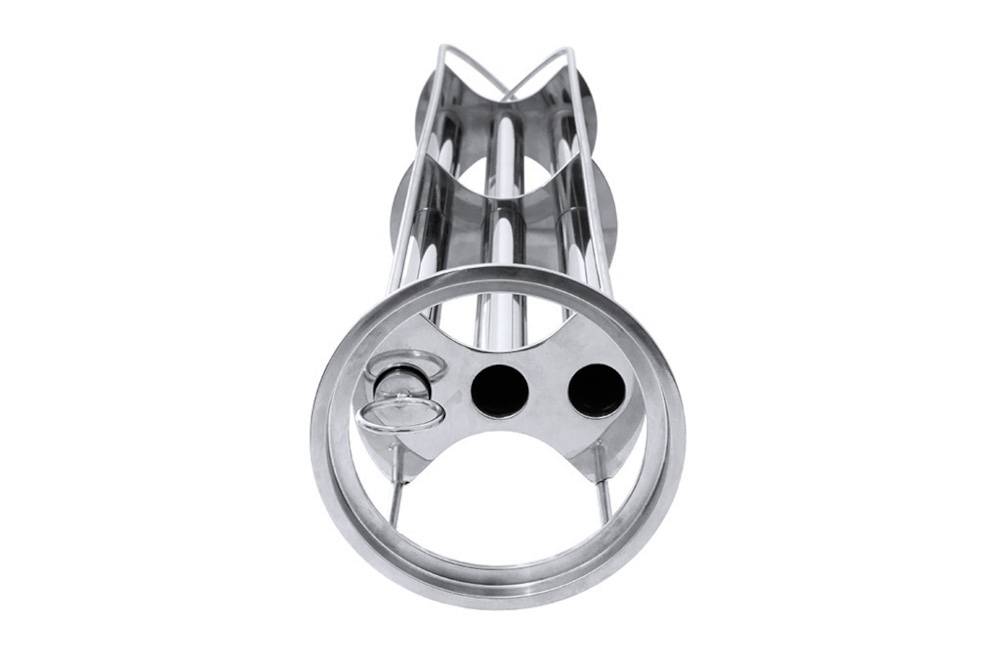

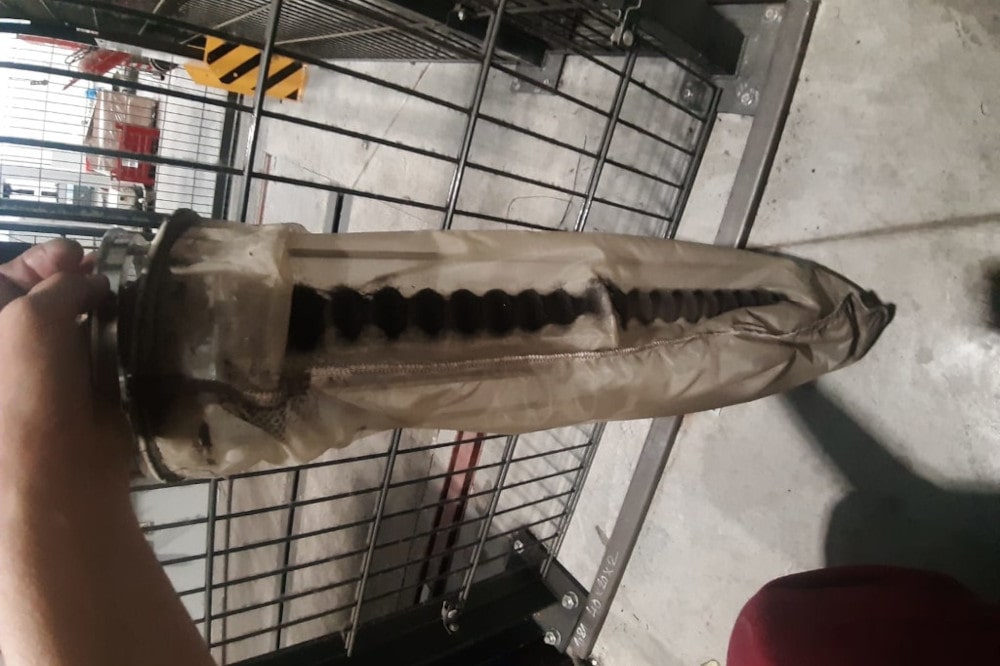

En fonction de vos besoins, vous pourrez introduire une ou deux tiges magnétiques dans le support. Insérer ensuite le séparateur complet dans le sac filtrant pour obtenir un dispositif très efficace qui vous permettra de séparer de très fines particules ferromagnétiques et non-magnétiques.

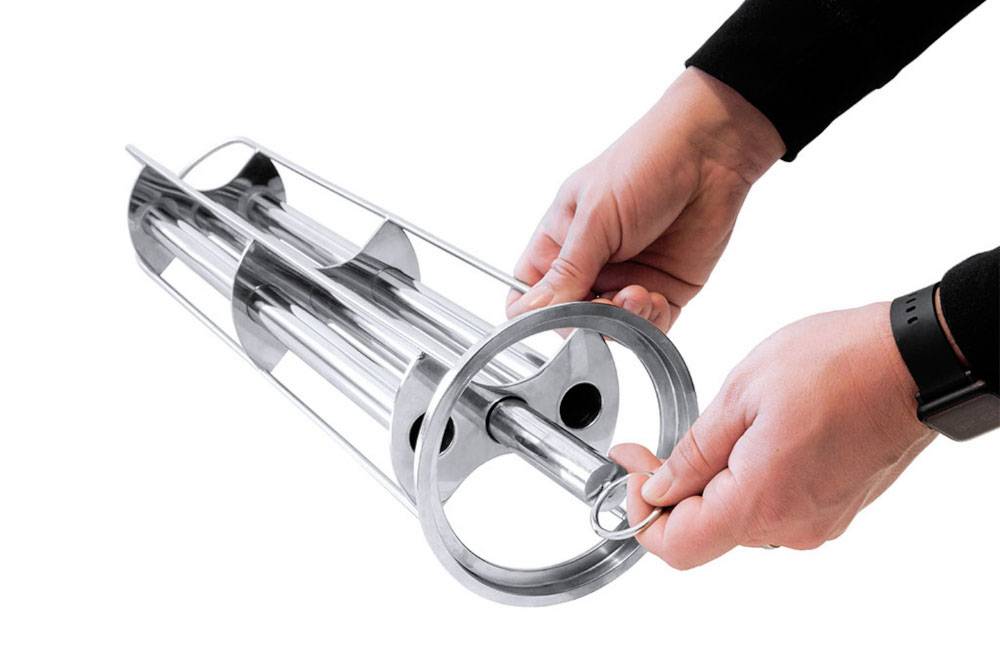

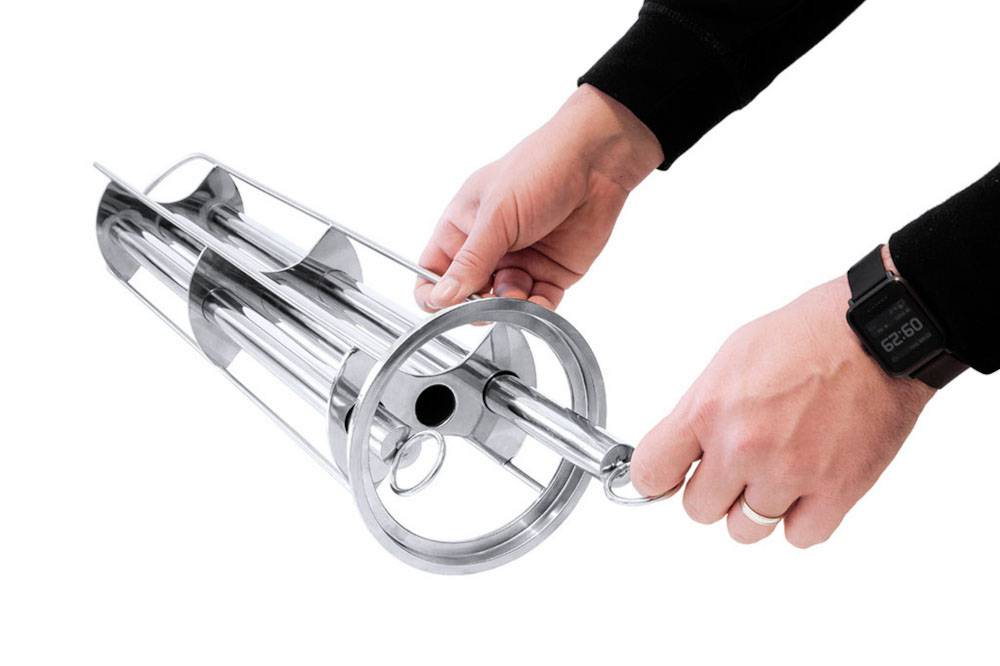

Procédures de nettoyage
- Retirer le support contenant les aimants du filtre textile;
- Retirer progressivement les tiges magnétiques du support et les déposer à un endroit sûr;

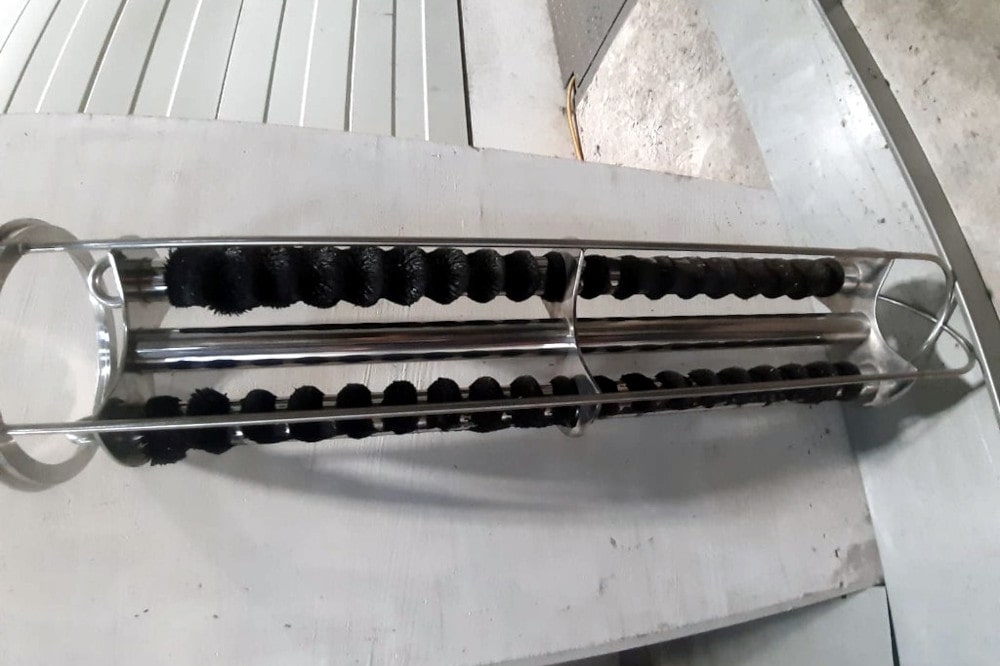

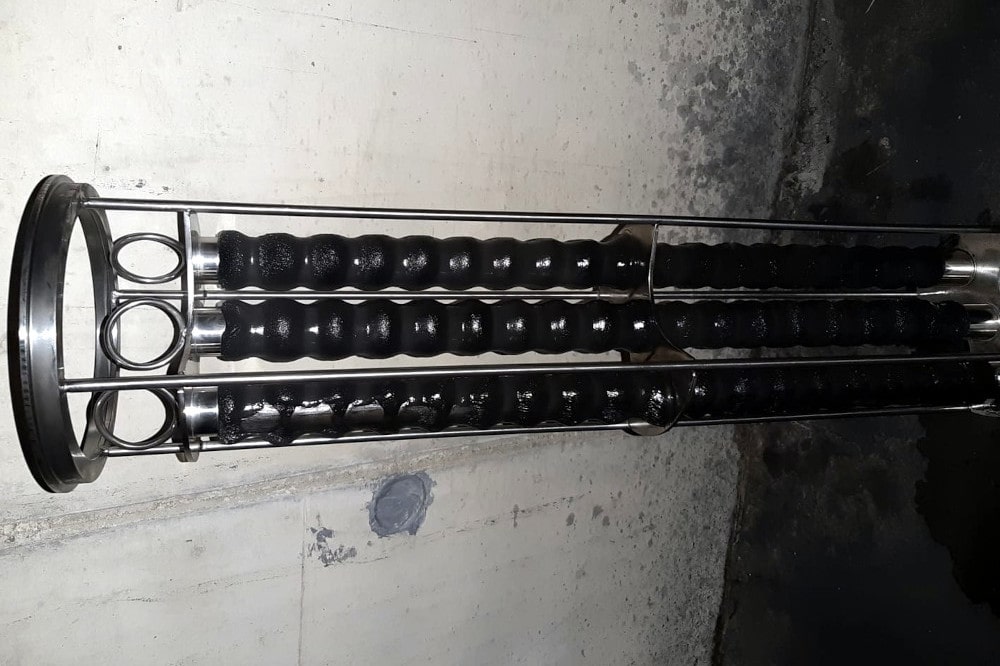

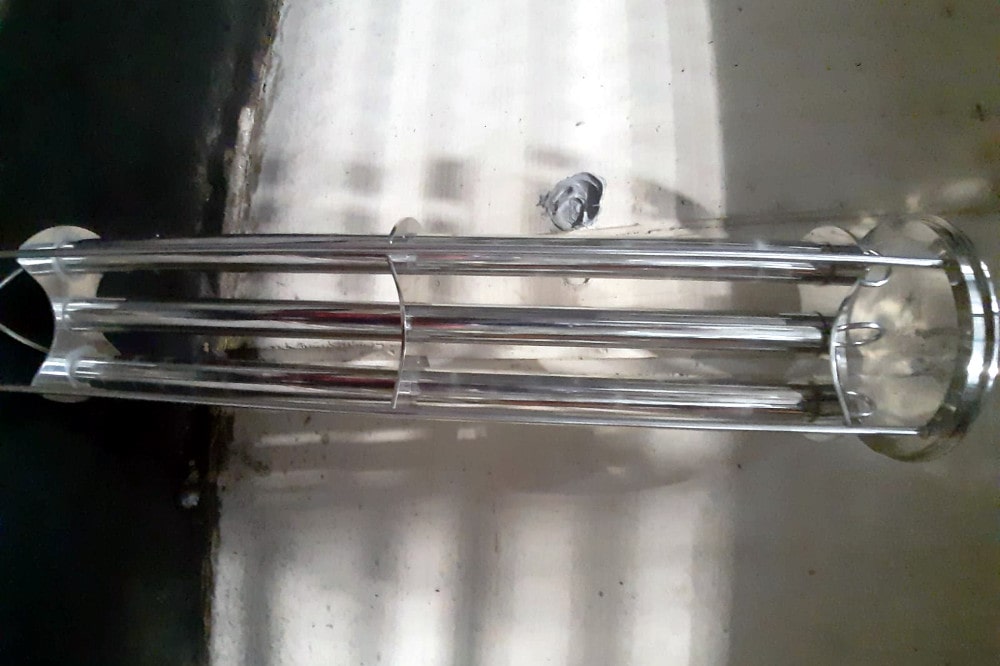

- Les métaux qui ont été capturés sur les tubes de protection tomberont automatiquement (ils ne sont en effet plus attirés par les aimants). Vous pourrez éventuellement nettoyer les tubes en les frottant manuellement ou en utilisant un courant d’eau;
- Remettre les tiges magnétiques dans le support et replacer ce dernier dans le filtre textile.
MSF-s
- Aimant pour filtres à sacs, court
- Longueur du support en inox: 323 mm
- Longueur du barreau magnétique: 200 mm
- Possibilité d’utiliser 1 à 3 barreaux magnétiques
- Haute qualité de séparation: 9 000 G à l’endroit du contact avec le fluide à nettoyer
- Dimensions compatibles avec les filtres à manches standards
Paramètres

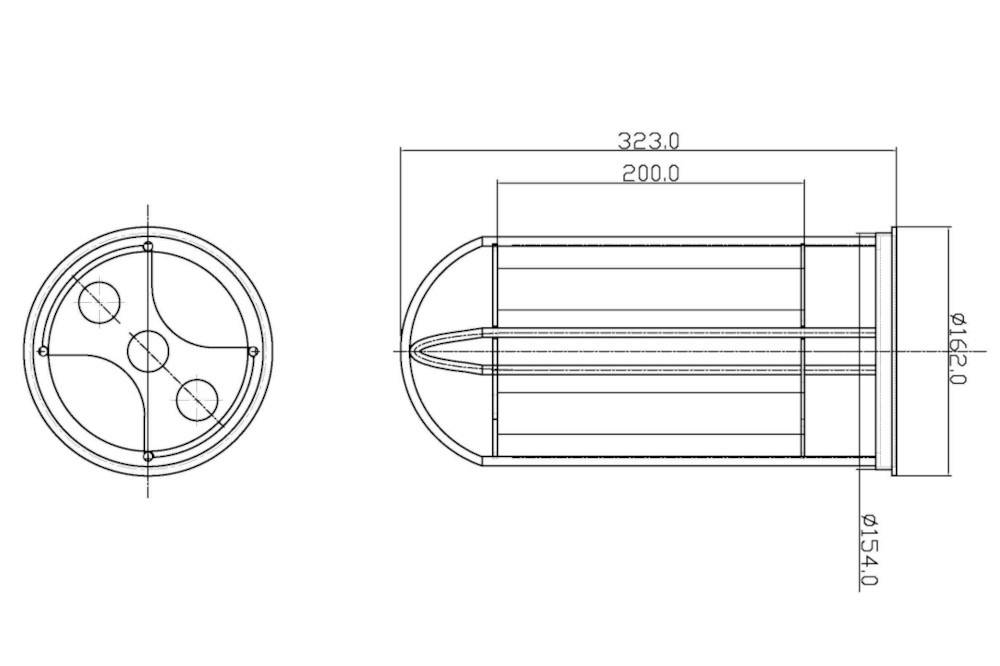

- Longueur totale du support: 323 mm
- Diamètre du support: 162 mm

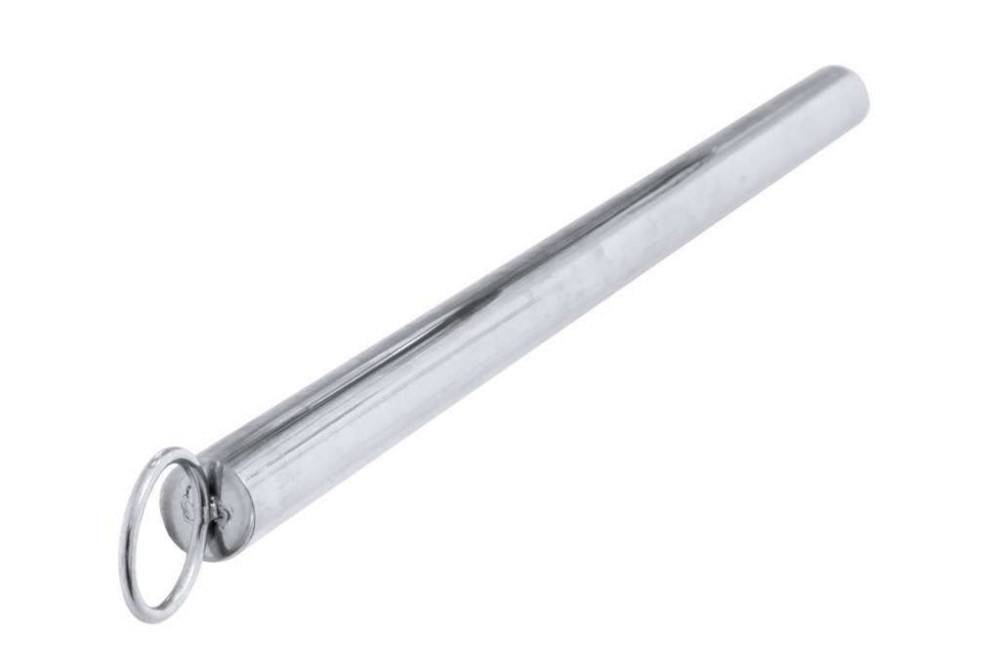

- Longueur du barreau magnétique: 200 mm
- Diamètre du barreau magnétique: 25 mm
- Densité de flux magnétique: 9 000 G
- Type d’aimants – aimants en neodyme
| Produit | Poids (kg) | Nombre de tubes | Carte de données |
|---|---|---|---|
| MSF-S support | 1,2 | 323 | |
| MSF-S barreau | 0,8 | 200 |

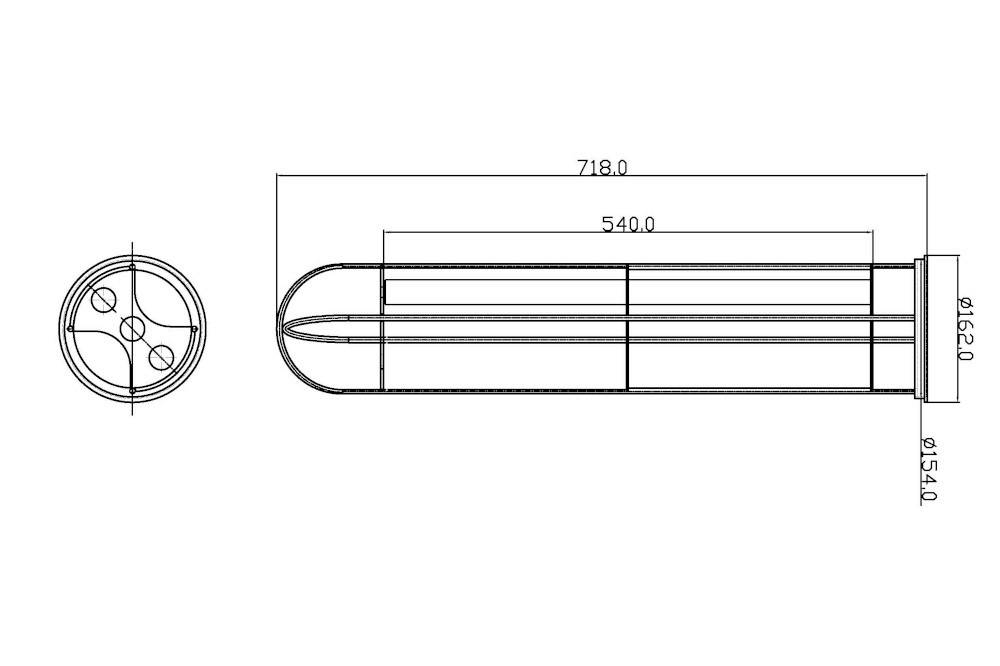

MSF-L
- Aimant pour filtres à sacs, long
- Longueur du support en inox: 718 mm
- Longueur du barreau magnétique: 540 mm
- Possibilité d’utiliser 1 à 3 barreaux magnétiques
- Haute qualité de séparation: 9 000 G à l’endroit du contact avec le fluide à nettoyer
- Dimensions compatibles avec les filtres à manches standards
Paramètre
- Longueur totale du support: 718 mm
- Diamètre du support: 162 mm
- Longueur du barreau magnétique: 540 mm
- Diamètre du barreau magnétique: 25 mm
- Densité de flux magnétique: 9 000 G
- Type d’aimants – aimants en neodyme
| Produit | Poids (kg) | Nombre de tubes | Carte de données |
|---|---|---|---|
| MSF-L support | 2,1 | 718 | |
| MSF-L barreau | 2 | 540 |
Le MSF est conçu pour les installations où des filtres à sacs (tissus) sont déjà utilisés pour la filtration des liquides et où il n'est pas possible ou souhaitable d'intervenir sur l'installation de tuyauterie. Il suffit de l'insérer dans le filtre textile existant pour obtenir une double filtration — mécanique et magnétique — sans aucune modification de construction ou de tuyauterie. Si le liquide ne passe pas par un filtre à sacs, nous recommandons des séparateurs magnétiques en ligne tels que le MSP-MC ou le MSP-S.
Grâce à des barreaux magnétiques avec une induction de 9 000 G à la surface du tube de protection, le MSF capture les impuretés ferromagnétiques à partir de quelques micromètres seulement. Il s'agit de particules qu'un filtre textile seul ne retiendrait pas — leur capture prolonge considérablement la durée de vie du media filtrant. Seules les particules ferromagnétiques sont capturées ; pour la séparation des métaux non magnétiques, une autre solution doit être choisie.
Le MSF-S a une longueur de support de 323 mm (barreau 200 mm), le MSF-L une longueur de support de 718 mm (barreau 540 mm) ; le diamètre du support est de 162 mm pour les deux variantes et toutes deux sont dimensionnellement compatibles avec les filtres à sacs couramment utilisés. Le choix dépend de la longueur de votre panier filtrant existant — le MSF-S plus court pour les filtres courts standard, le MSF-L pour les corps filtrants plus grands. Nous serons heureux de vous aider à choisir la bonne variante sur la base de vos paramètres de filtration.
Un à trois barreaux magnétiques peuvent être insérés dans le support en fonction du niveau de séparation magnétique requis et du degré de contamination du liquide par des particules ferromagnétiques. Plus il y a de barreaux, plus la capacité de rétention est élevée — et plus les exigences en matière de fréquence de nettoyage sont importantes. Nous vous aiderons à déterminer le nombre correct de barreaux sur la base d'essais gratuits de votre matériau.
Le nettoyage est rapide et ne nécessite aucun outil : retirez le support du filtre, extrayez les barreaux magnétiques des tubes de protection et les métaux capturés tombent d'eux-mêmes — ou essuyez-les ou rincez-les avec un jet d'eau. Le système barreau dans tube garantit que les impuretés se déposent sur la surface du tube de protection et non directement sur l'aimant, ce qui simplifie considérablement l'ensemble du processus. Après le nettoyage, réinsérez les barreaux dans le support et replacez-le dans le filtre textile.
Le MSF trouve son application partout où des filtres à tissu sont utilisés pour la filtration des liquides et où la présence de métaux ferromagnétiques dans le milieu est indésirable. Nous le livrons le plus souvent à l'industrie alimentaire, à l'industrie automobile et à l'industrie chimique, y compris la fabrication de produits de revêtement. Il convient aux liquides de process, aux fluides de refroidissement, aux huiles, aux émulsions et autres fluides industriels.
En capturant les impuretés ferromagnétiques avant qu'elles n'atteignent le filtre textile, le MSF prolonge la durée de vie du media filtrant et allonge son intervalle de remplacement. Cela réduit à la fois les coûts directs des sacs filtrants et les coûts indirects liés aux arrêts lors de leur remplacement. Les coûts d'acquisition du MSF sont rapidement récupérés en pratique grâce aux économies réalisées sur les coûts d'exploitation de la filtration.
