Avantages du séparateur magnétique MT

  • Séparation des particules magnétiques de 1,5 mm
  • Capacité de traitement élevée
  • Installation simple et rapide
  • Pour conduites de section cylindrique (jusqu'à 500 mm de diamètre)
  • Essais de matériaux à traiter

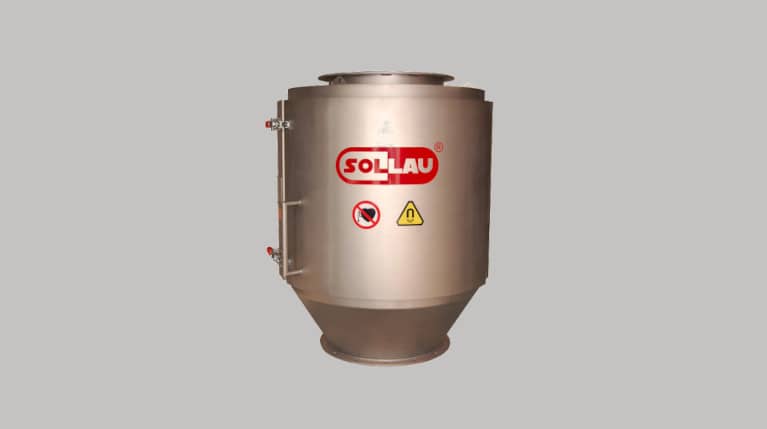

Aimant tubulaire pour les tuyauteries MT

Le séparateur à cône magnétique MT (en raison de sa forme appelé parfois aussi torpille ou projectile) est utilisé pour séparer des particules magnétiques des matériaux abrasifs ou résistants à l'écoulement (aliments granulés pour animaux, granulés plastiques, sciures, matériaux poudreux utilisés dans l´industrie céramique etc.) qui puissent bloquer et encrasser des séparateurs classiques à grille.

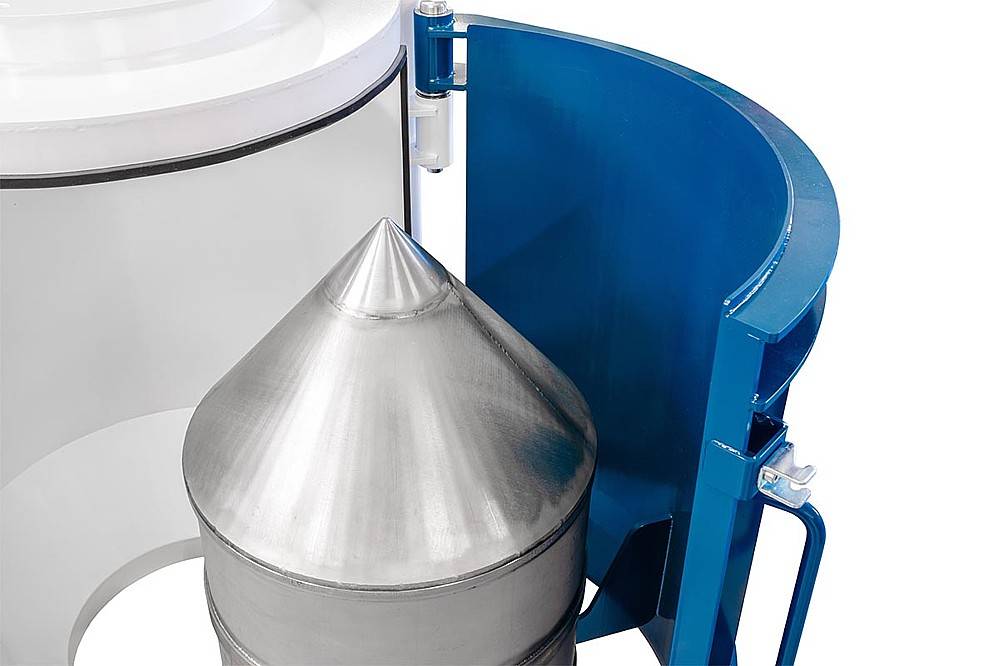

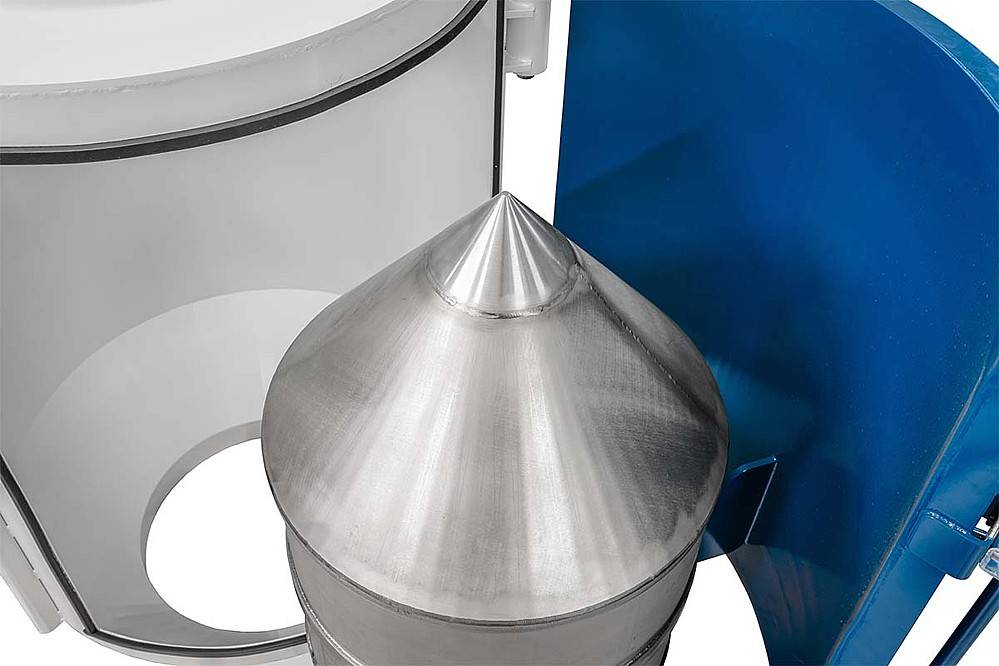

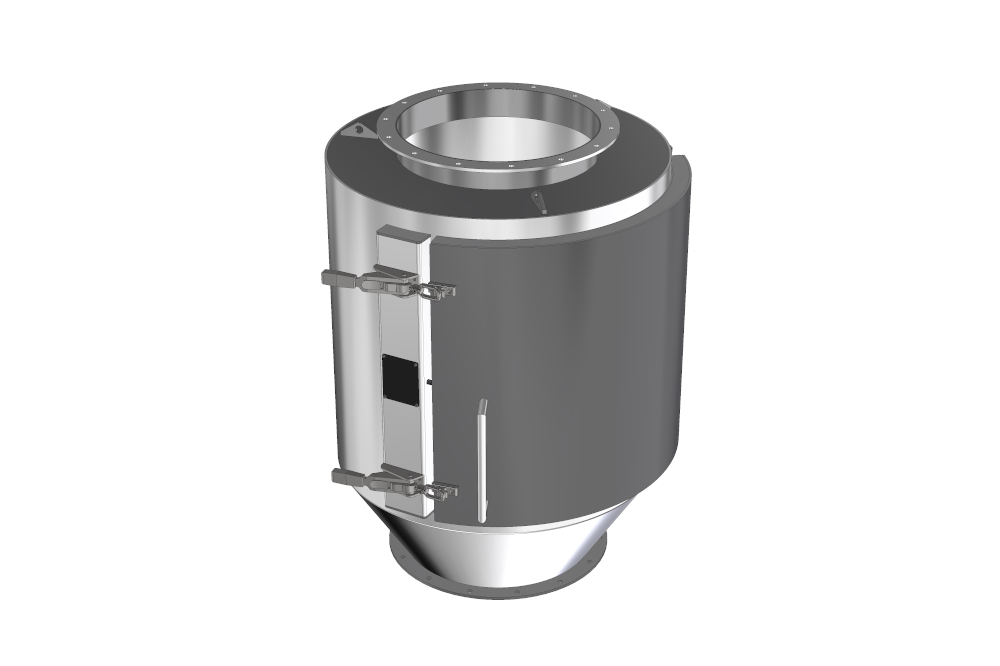

Structure d'un cône magnétique

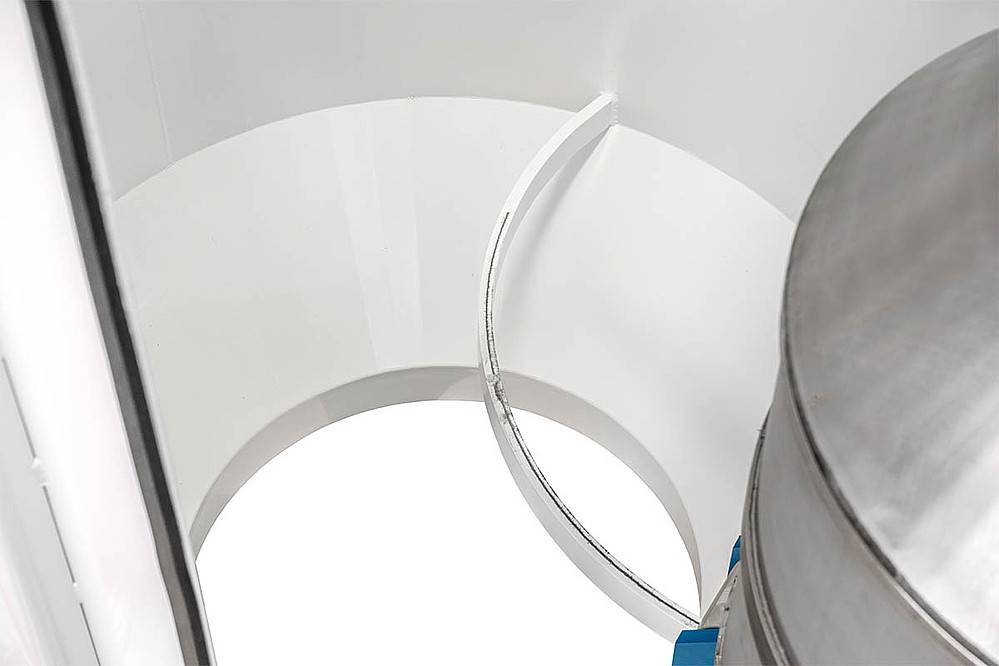

Le corps du trieur magnétique est constitué d´un caisson soudé en acier inox, qui devient, après son raccordement au système de tuyauterie existant (à l´aide des brides classiques ou des brides type Jacob), partie intégrante du système de tuyauterie. L'entrée dans le corps du trieur magnétique est équipée d'un déflecteur qui aide à assurer une distribution uniforme du flux du matériau. En outre, sur la surface intérieure du séparateur sont disposées des saillies spéciales de guidage pour orienter le matériau de l´enveloppe extérieure vers le noyau magnétique (situé au bas du cône central). Le déflecteur conique ainsi que l´armoire du séparateur présentant la forme circulaire, on obtient un écoulement uniforme et continu du matériau à travers le corps du séparateur. De plus, la section circulaire du séparateur en combinaison avec le déflecteur conique et les aimants en ferrite ou en néodyme disposés au milieu du corps du séparateur permettent l´application de cet appareil non seulement dans des systèmes de tuyauterie purement verticaux mais aussi dans des systèmes de tuyauterie inclinés.

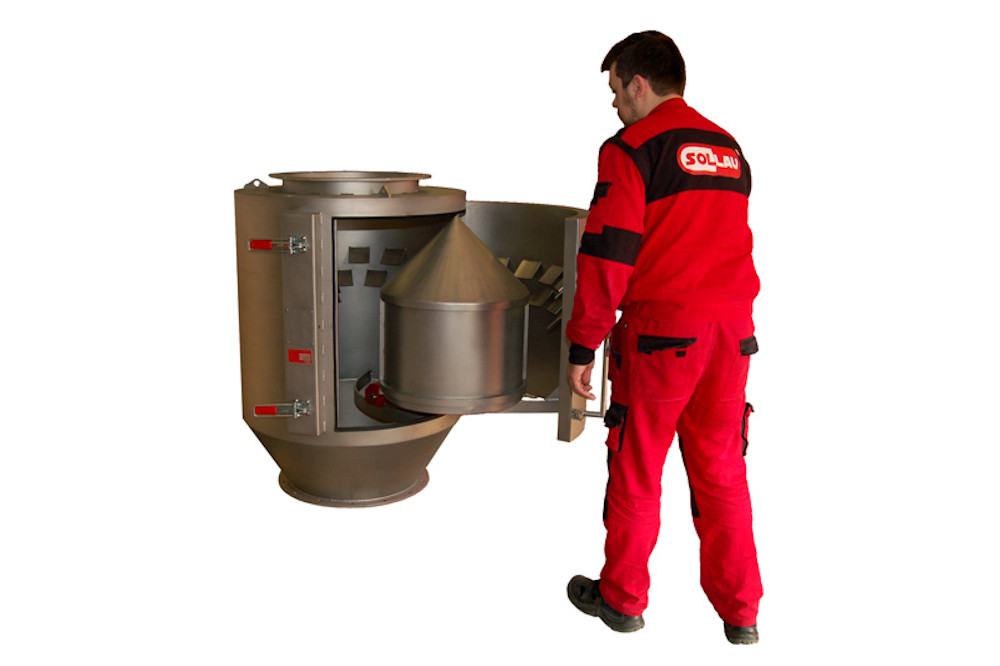

Comment nettoyer un aimant tubulaire pour les tuyauteries?

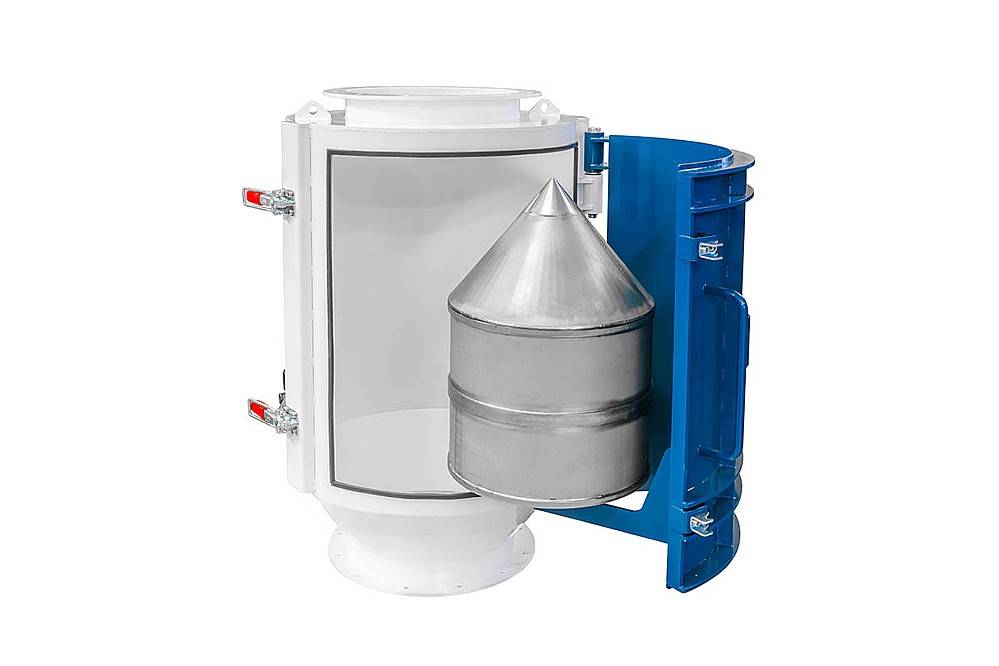

Grâce à son mécanisme de nettoyage simplifié, l´élimination des impuretés ferromagnétiques capturées est très simple. Après l´ouverture du séparateur (avec le déflecteur conique intégré) le cône tourne de 180° et on retire les noyaux magnétiques. Après avoir retiré les noyaux magnétiques, les contaminants ferromagnétiques jusqu´ici retenus sur la partie centrale et la partie inférieure du cône, tombent spontanément.

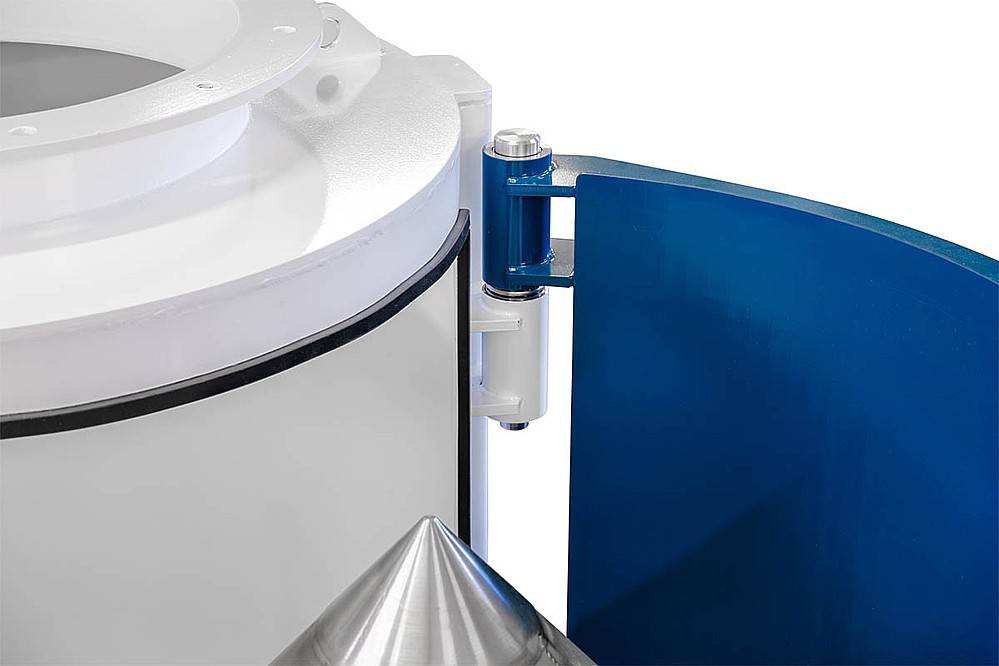

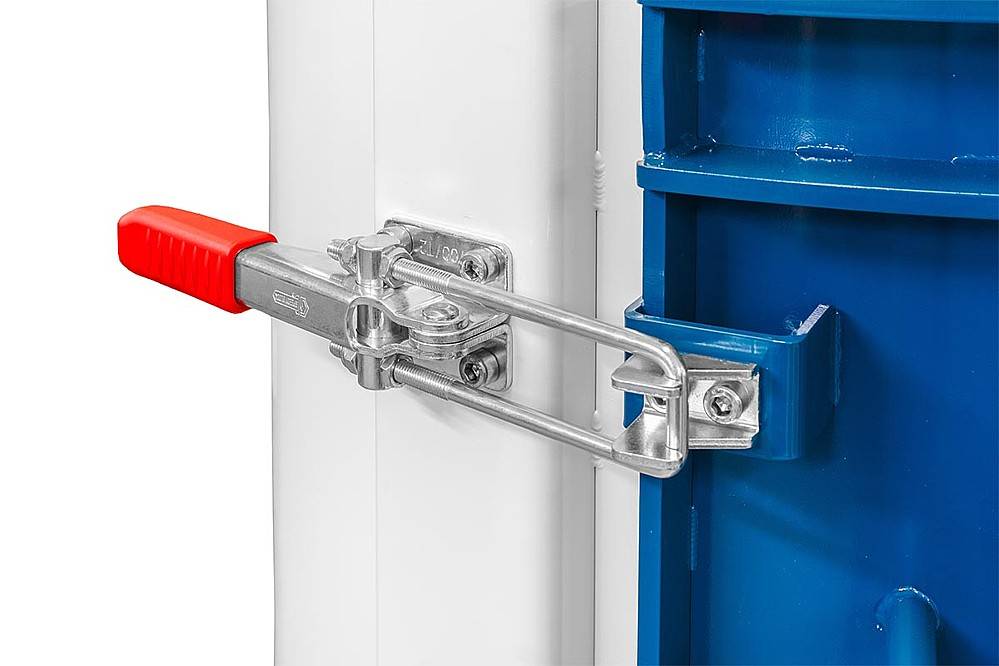

La porte du séparateur est typiquement équipée des sauterelles massives à crochet, néanmoins à la demande spéciale la porte du séparateur peut être équipée par ex. d´une serrure électromagnétique de sécurité.

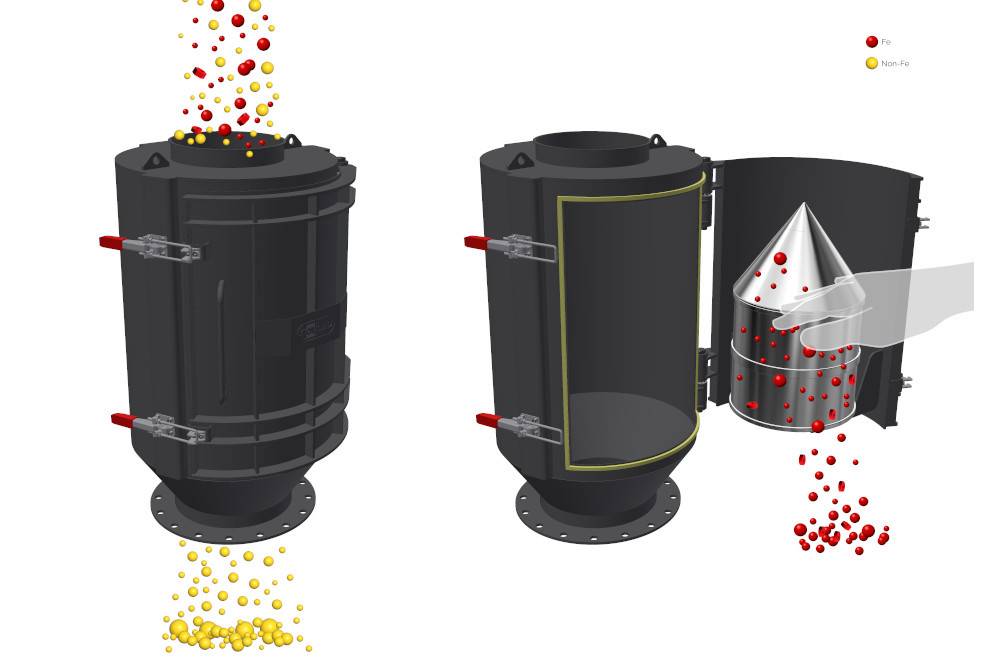

Comment fonctionne un aimant de chute?

Lors du passage du matériau à travers le corps du caisson magnétique les contaminants magnétiques sont exposés à l´action du champ magnétique multiple généré par plusieurs couches d´aimants dans la partie centrale et la partie inférieure du déflecteur conique. L´action répétée exercée par les aimants puissants sur le matériau à purifier conduit à une efficacité relativement élevée de ce séparateur spécial.

Certificat TESYDOSOLLAU – Nos produits sont soudés par de véritables professionnels!

Certificats de la société SOLLAU:
Certificat de soudure d’équipements sous pression selon PED 2014 / 68 / UE
Certificat de soudeur selon EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 – 1 à 5, EN 13445 – 1 à 5

MT

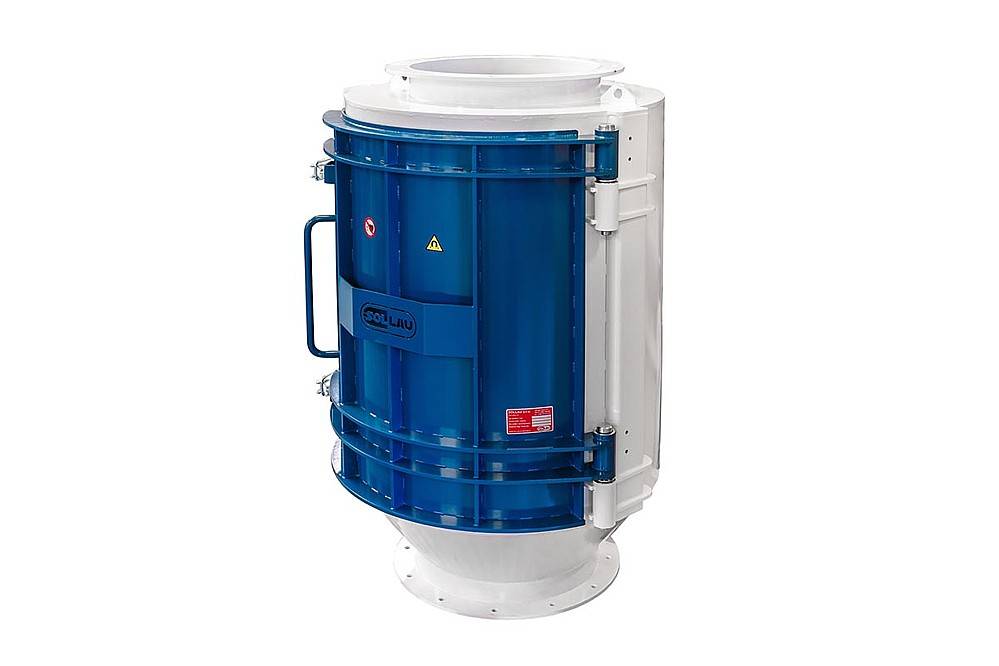

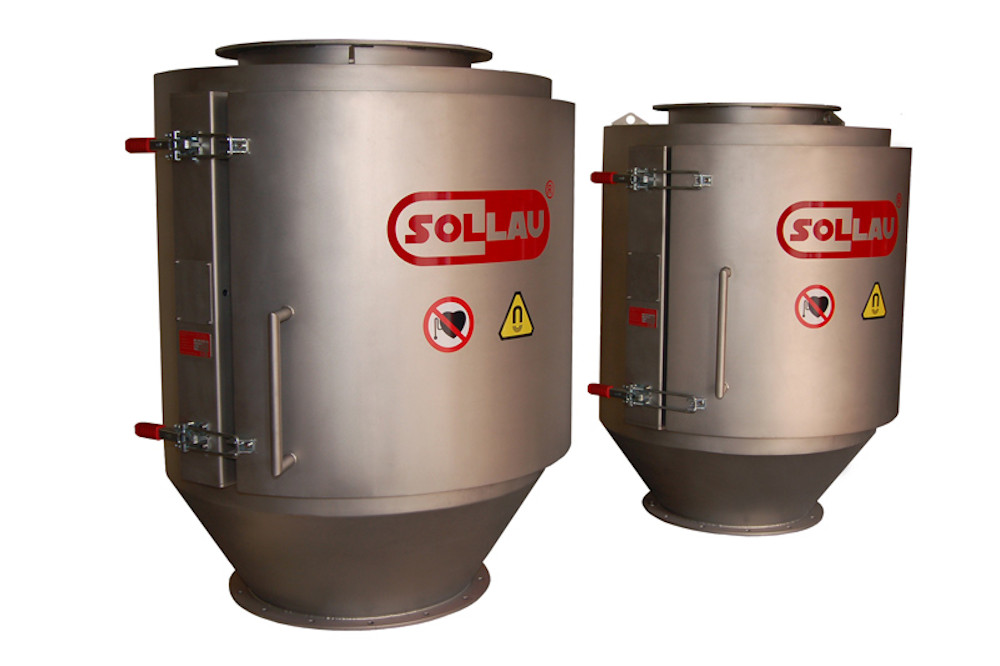

Séparateur magnétique pour les tuyauteries MT

  • Capacité de traitement jusqu’à 360 m3/h
  • Conception robuste en acier inoxydable
  • Idéal pour les matériaux résistants à l’écoulement
  • Nettoyage manuel
  • Installation verticale

Le séparateur magnétique pour les tuyauteries MT (en raison de sa forme appelé parfois aussi torpille ou projectile) est utilisé pour capturer des impuretés métalliques des matériaux présentant des propriétés d´écoulement moins favorables (aliments granulés pour animaux, granulés plastiques, sciures, matériaux poudreux utilisés dans l´industrie céramique etc.).

ProduitCapacité maximale (m3/h)Diamètre de l'entrée/de la sortie (mm)Carte de données (EN)
MT 100 F 10 99 Visualiser le PDF
MT 150 F 25 149 Visualiser le PDF
MT 200 F 60 199 Visualiser le PDF
MT 250 F 90 249 Visualiser le PDF
MT 300 F 130 299 Visualiser le PDF
MT 350 F 165 349 Visualiser le PDF

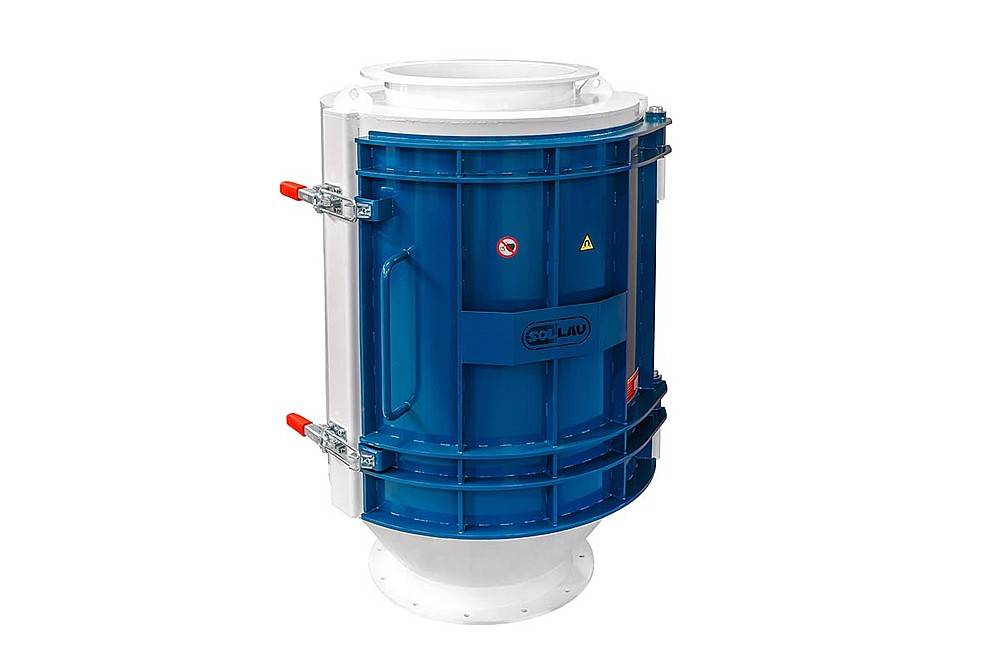

MT 400 F 230 398 Visualiser le PDF
MT 500 F 360 498 Visualiser le PDF


Dans quels secteurs industriels utiliser un séparateur en chute gravitaire?

Le séparateur magnétique pour les tuyauteries trouve son application surtout dans l´industrie agroalimentaire, pharmaceutique, dans l´industrie du bois, chimique, céramique etc.
