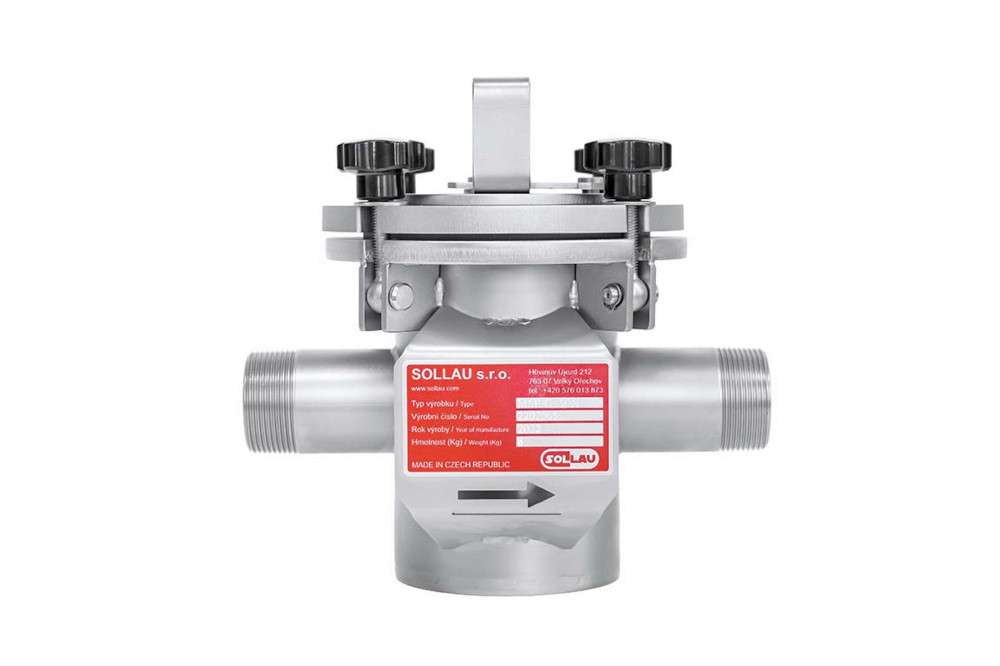

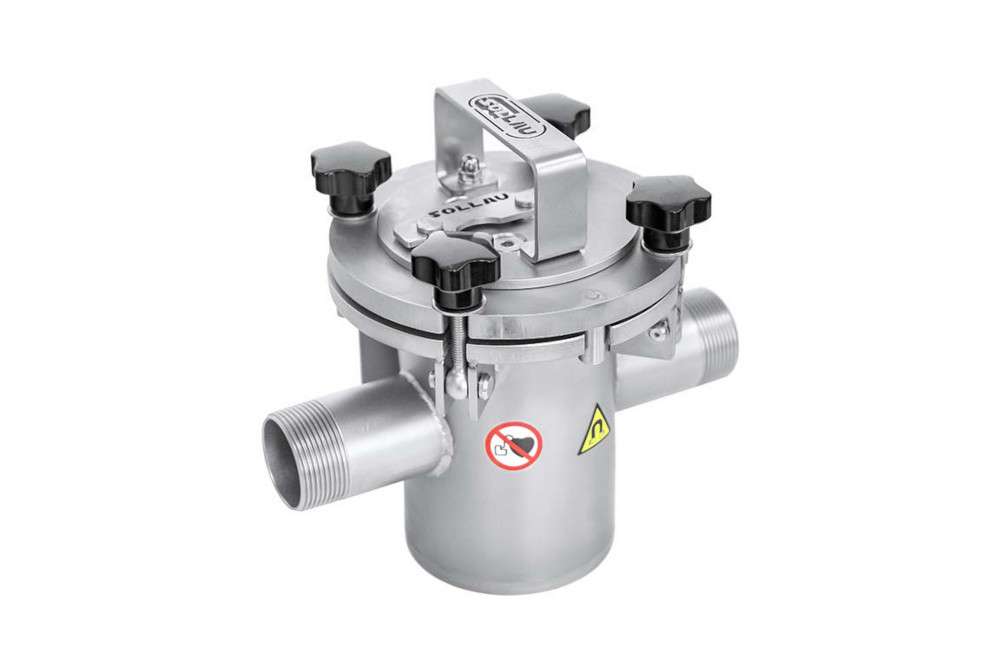

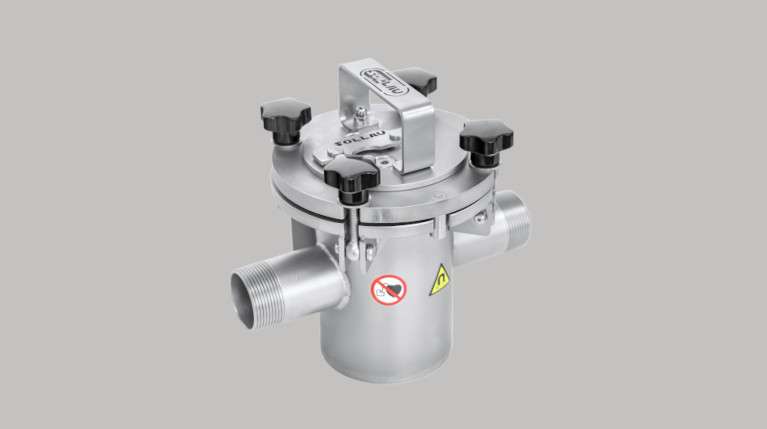

Séparateur magnétique pour citernes MSP-C
Ces pièges magnétique pour camions-citernes ont été conçus pour séparer les contaminants ferromagnétiques se trouvant dans des matières en vrac ou liquides transportées dans des citernes. De nombreuses matières premières (que ce soit pour l’industrie alimentaire, l’agriculture ou le bâtiment) sont transportées dans des camions-citernes et la propreté de ces matières fait généralement l’objet d’une attention toute particulière. C’est pour cela que nous vous recommandons d’utiliser notre filtre magnétique que vous pourrez très facilement raccorder à la tuyauterie ou au tuyau flexible qui est utilisé pour décharger la matière transportée en ayant recours à de l’air comprimé (le séparateur pourra être équipé de raccords de pompiers ou d’autres types de raccords compatibles aux raccords se trouvant sur la citerne). La phase finale de la séparation magnétique est ainsi réalisée au moment du déchargement (soit à la dernière étape de la chaîne d’approvisionnement). Le transporteur peut ainsi garantir au client que sa matière première ne contiendra plus aucun contaminant ferromagnétique.
Avantages de l’emploi de ce type de séparateur
- La matière ne contient plus de contaminants ferromagnétiques
- Possibilité de garantir au client que la matière première transportée a été totalement nettoyée de tous les contaminants ferromagnétiques
- Facile à installer et à manipuler = les chauffeurs auront envie d’utiliser ce séparateur
Garantie SOLLAU de 5 ans
Nous répondons de la qualité de nos séparateurs magnétiques et c'est pourquoi nous vous offrons une garantie de 5 ans! Vous pouvez compter sur nos séparateurs magnétiques ! Nous sommes un spécialiste dans le domaine de la séparation magnétique.
En standard, les séparateurs magnétiques pour citernes sont fabriqués avec des diamètres de raccordement allant de 80 à 150 mm. Nous pourrons cependant adapter les dimensions de raccordement ou le mode de raccordement (bride, visserie, raccords spéciaux) en fonction de vos besoins spécifiques.
Vu que nous sommes le fabricant de ces filtres magnétiques, nous pouvons vous garantir une réalisation technique de pointe et un prix abordable.
Nous garantissons les tests dans les trois jours!
Assurez-vous que notre équipement répond parfaitement à vos attentes!
Nous testons GRATUITEMENT votre matériel sur nos séparateurs magnétiques!

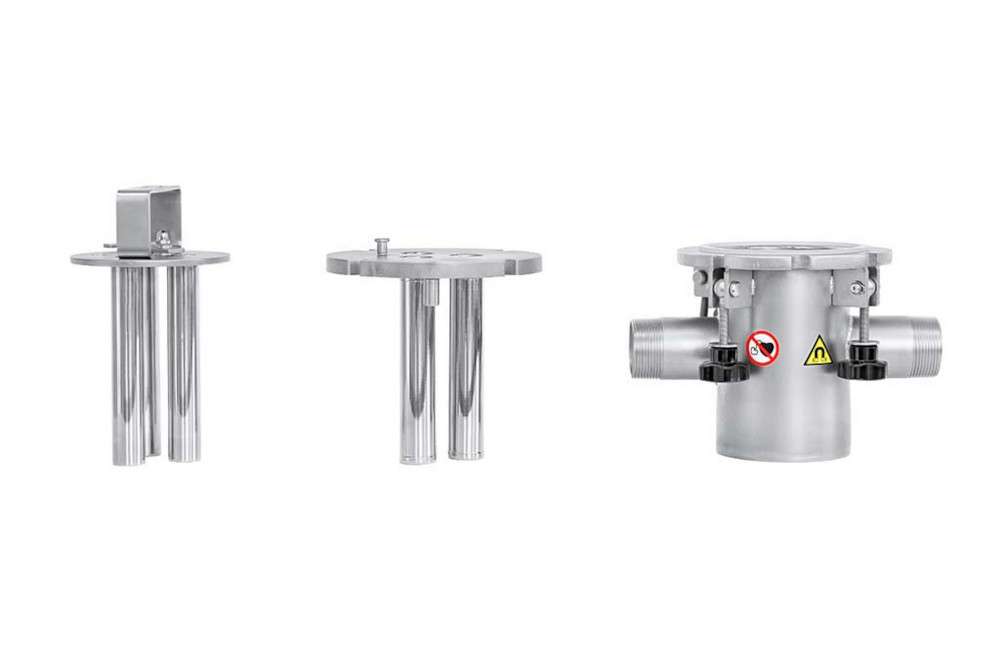

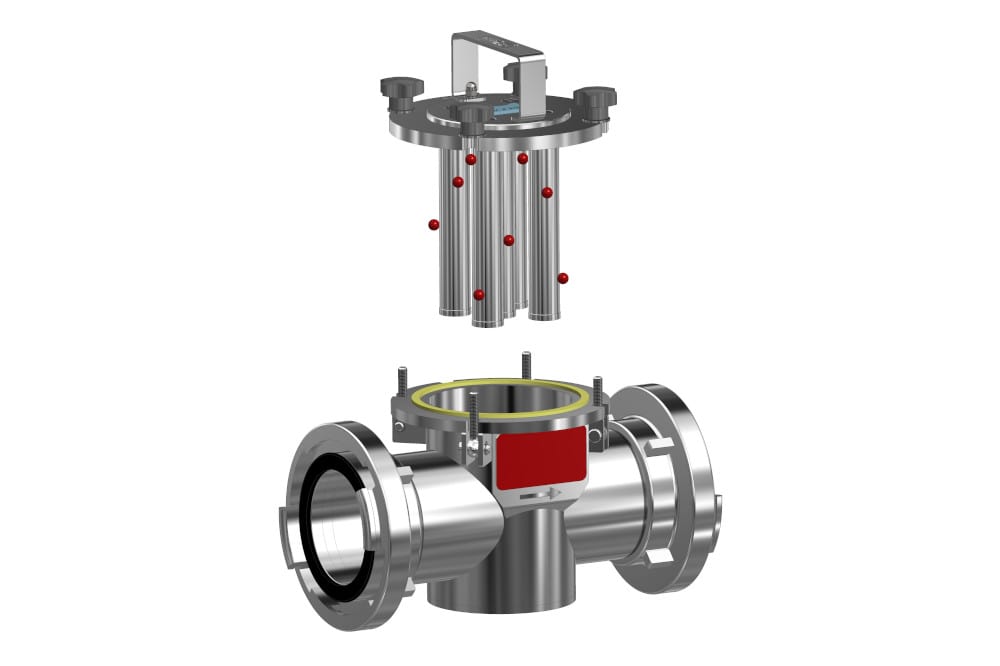

Le piège magnétique pour citernes se compose de plusieurs éléments, soit:
- Composant magnétique

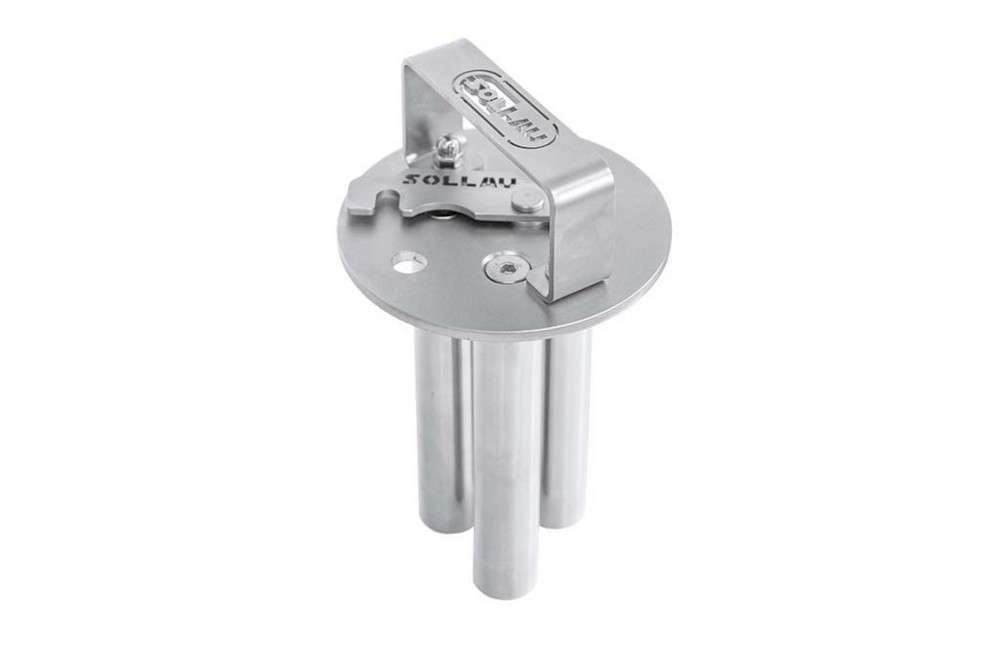

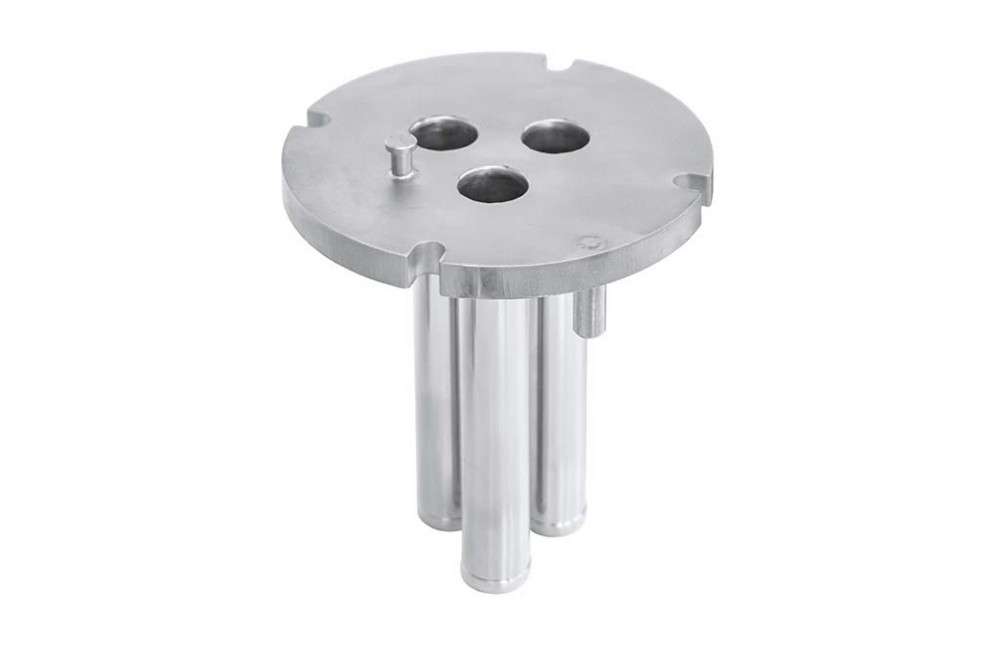

- Noyau magnétique
- Tubes de protection en inox

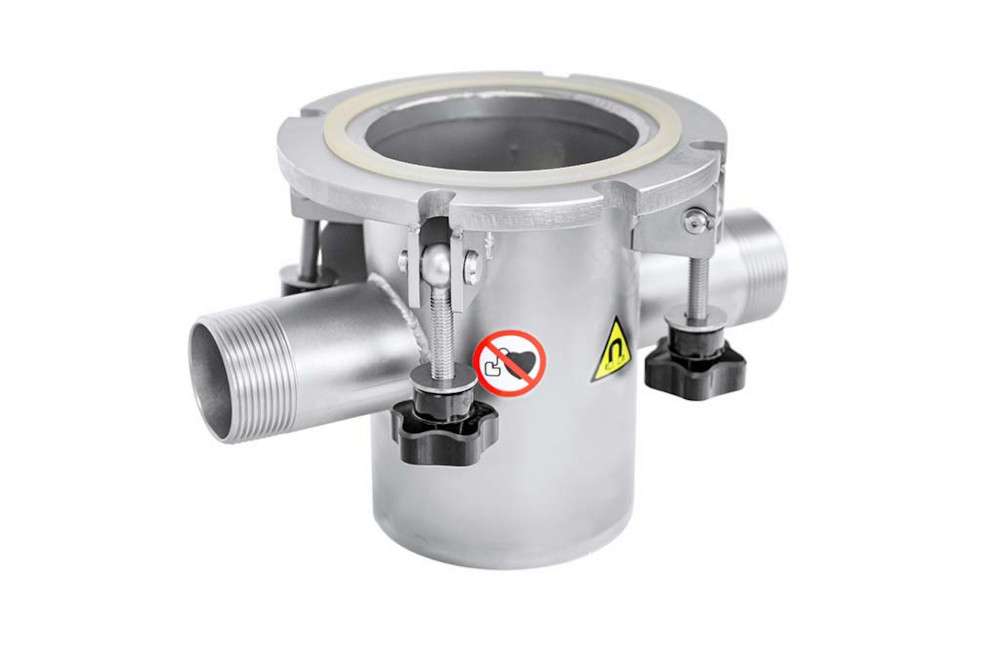

- Corps du séparateur magnétique
Les éléments de base de ce séparateur sont des noyaux magnétiques hermétiquement fermés dans des tubes en acier inoxydable qui sont inserés dans les tubes de protection en inox. Grâce à ce système de «tube en tube»,, les tiges magnétiques sont protégées et leur durée de vie s’en voit sensiblement prolongée. En procédant de cette manière, nous éliminons également le risque qu’un morceau d’aimant ou de son nickelage ne se détache et contamine la matière qui fait l’objet de la séparation.
Le composant magnétique est équipé de tiges magnétiques qui sont formées d’aimants néodymes très puissants. Les barreaux magnétiques créent ainsi un ingénieux labyrinthe et lors du déchargement de la citerne, le produit à nettoyer entre en contact avec plusieurs tiges magnétiques. Grâce à ce labyrinthe magnétique et aux aimants néodymes puissants que nous avons utilisés, l’efficacité du séparateur magnétique sera maximale – nous sommes en effet capables de capturer des contaminants ferromagnétiques dont la taille commence à 1 µm!
Le composant magnétique est fixé au corps du séparateur à l’aide de quatre vis-charnières et d’écrous papillons. Retirer le composant du corps du séparateur sera donc une opération très simple à réaliser.

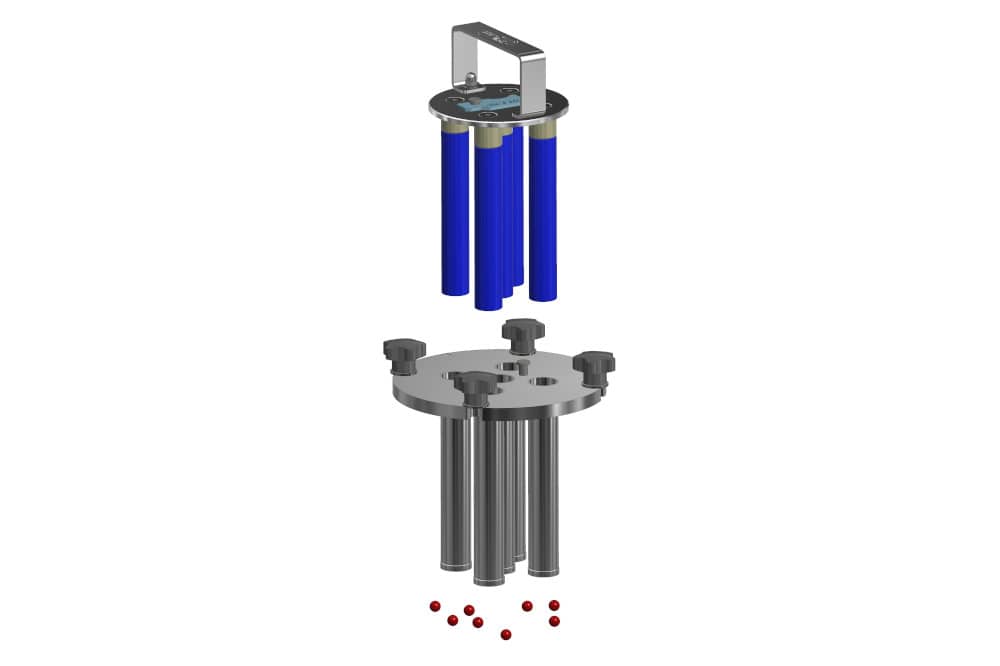

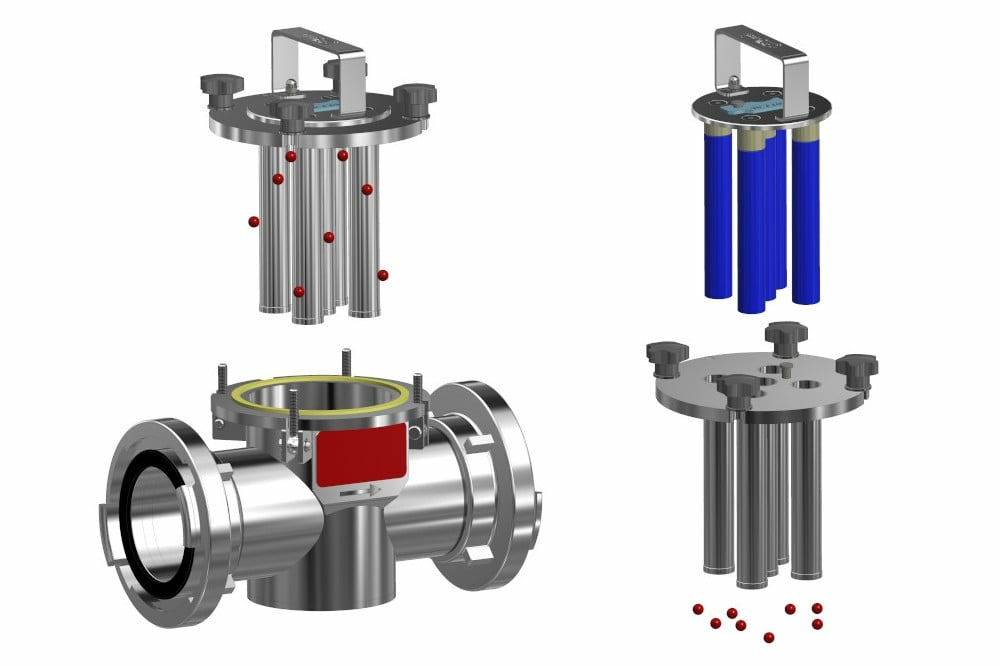

Comment nettoyer le séparateur?
Le nettoyage du séparateur est très simple et très rapide et il se déroule en plusieurs étapes :
- Retirer le composant magnétique du corps du séparateur
- Retirer le noyau magnétique des tubes de protection en inox (les métaux capturés tomberont)
- Remontage
Comment s’utilise un séparateur magnétique pour citernes dans la pratique?
Habituellement, le séparateur est rangé sur la citerne, dans un box de transport. Sur le lieu de déchargement, l’opérateur (le chauffeur) le raccorde à la tuyauterie (au flexible) qui est utilisée pour décharger la citerne. Dans sa version standard, pour que le raccordement à la citerne soit rapide et confortable, le séparateur comporte un filetage sur lequel le client vient visser le type de raccordement souhaité (généralement un raccord de pompiers). Vu que nous sommes les fabricants de ces séparateurs magnétiques, nous pourrons bien entendu les adapter à vos besoins spécifiques.
Nous rencontrons également souvent une situation où le séparateur est fixé sur l’arrivée de la matière (par exemple à l’entrée de la matière dans le silo).
SOLLAU – Nos produits sont soudés par de véritables professionnels!
Certificats de la société SOLLAU:
Certificat de soudure d’équipements sous pression selon PED 2014 / 68 / UE
Certificat de soudeur selon EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 – 1 à 5, EN 13445 – 1 à 5

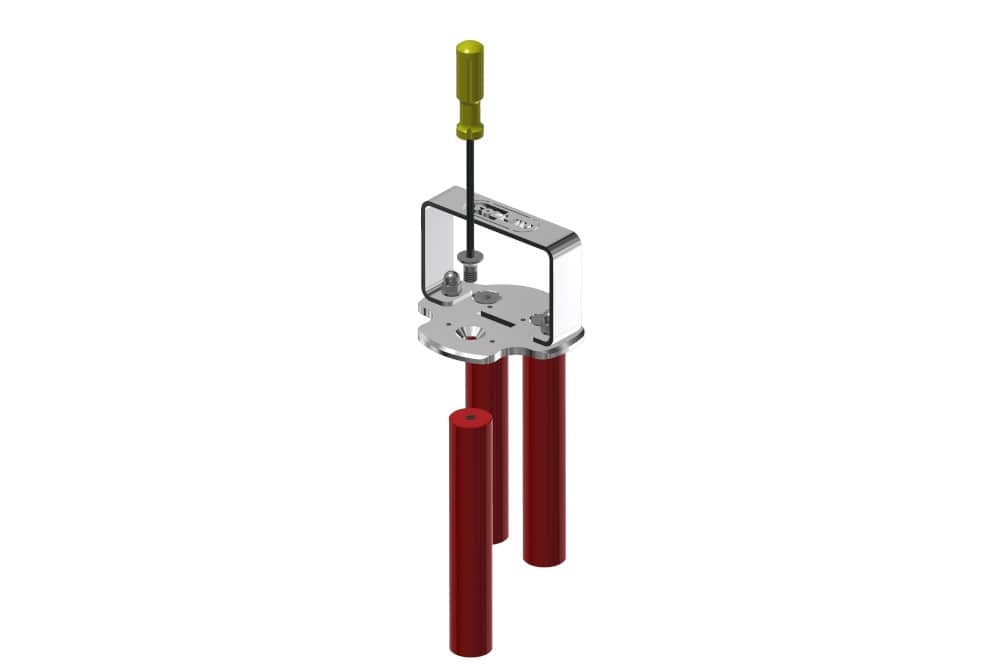

Remplacement des tiges magnétiques
La conception du séparateur magnétique vous permet de remplacer très facilement les tiges magnétiques qui se trouvent dans le noyau magnétique (par exemple en cas de détérioration des tiges suite à une manipulation incorrecte). Ce remplacement est vraiment très simple – il vous suffira de desserrer une seule vis et de remplacer la tige. Aucune intervention des techniciens de service du fabricant ne sera nécessaire.

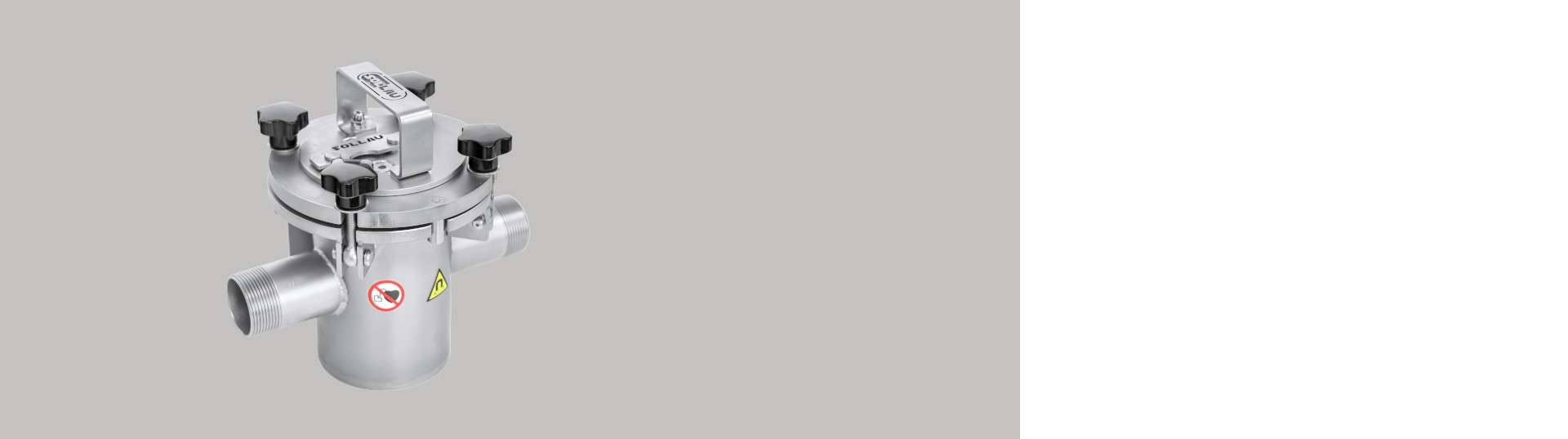

MSP-C
- Possibilité de placer différents types de raccords (raccords de pompiers – G3“, G4“ et autres, visserie, bride, etc.)
- Faible poids = simple à manipuler
- 11 500 G à l’endroit du contact avec la matière à traiter
- Fabriqué en standard avec des dimensions de raccordement de DN 80, 100 et 150
- Possibilité de fabrication sur mesures
- Version intégrale en inox très résistante
- En option – possibilité d’installer un tamis permettant de retenir les contaminants non-magnétiques
| Produit | Diamètre de l'entrée/de la sortie (mm) | Carte de données |
|---|---|---|
| MSP-C 80 N | 80 | Visualiser le PDF |
| MSP-C 100 N | 100 | Visualiser le PDF |
| MSP-C 150 N | 150 | Visualiser le PDF |
Le MSP-C est un séparateur magnétique pour citernes conçu pour capturer les impuretés ferromagnétiques des matériaux en vrac et liquides transportés par camions-citernes — typiquement la farine, le sucre, le ciment ou les matières premières agricoles. Il se raccorde à un flexible ou à une canalisation lors du déchargement de la citerne par air comprimé, permettant ainsi au transporteur de garantir à l'acheteur que la matière première est exempte d'impuretés ferromagnétiques.
Les barreaux magnétiques sont composés d'aimants en néodyme et forment un labyrinthe de flux — le milieu séparé est en contact avec plusieurs barreaux simultanément lors du pompage. Nous livrons en standard une induction de 11 500 G au point de contact avec le milieu séparé ; nous capturons les impuretés ferromagnétiques à partir de 1 µm.
Le séparateur est équipé en standard d'un filetage sur lequel le client visse le type de raccord souhaité — le plus souvent un raccord pompier G3" ou G4" — de sorte que le raccordement ne prend que quelques secondes. Le séparateur peut être rangé dans un coffret de transport sur la citerne ou installé de façon permanente au point de réception du matériau, par exemple à un silo.
Le nettoyage se déroule en trois étapes : extraction du composant magnétique du corps du séparateur (fixé par quatre vis basculantes avec écrous à oreilles), retrait du noyau magnétique du manchon de protection en inox — les métaux capturés tombent d'eux-mêmes — et remontage. L'ensemble du processus est rapide et ne nécessite aucun outil.
Nous fabriquons en standard dans les diamètres de raccordement DN 80, 100 et 150 mm ; les dimensions de raccordement ainsi que le type de raccord — filetage, raccords pompier, bride ou raccords spéciaux — peuvent être adaptés sur demande du client. Nous proposons également en option l'installation d'un tamis pour la capture des impuretés non magnétiques.
Le noyau magnétique est logé dans un manchon de protection en inox qui le protège des dommages et élimine le risque de contamination du matériau séparé par un fragment d'aimant détaché. Grâce à cette conception, les barreaux magnétiques individuels peuvent également être facilement remplacés en cas de besoin — il suffit de desserrer une vis.
Nous accordons une garantie de 5 ans sur le MSP-C ; le séparateur s'utilise dans l'industrie alimentaire, l'agriculture, la construction et les cimenteries — partout où les matières premières sont transportées par camions-citernes. Nous effectuons également des tests gratuits de votre matériau sur nos séparateurs avant l'achat.
