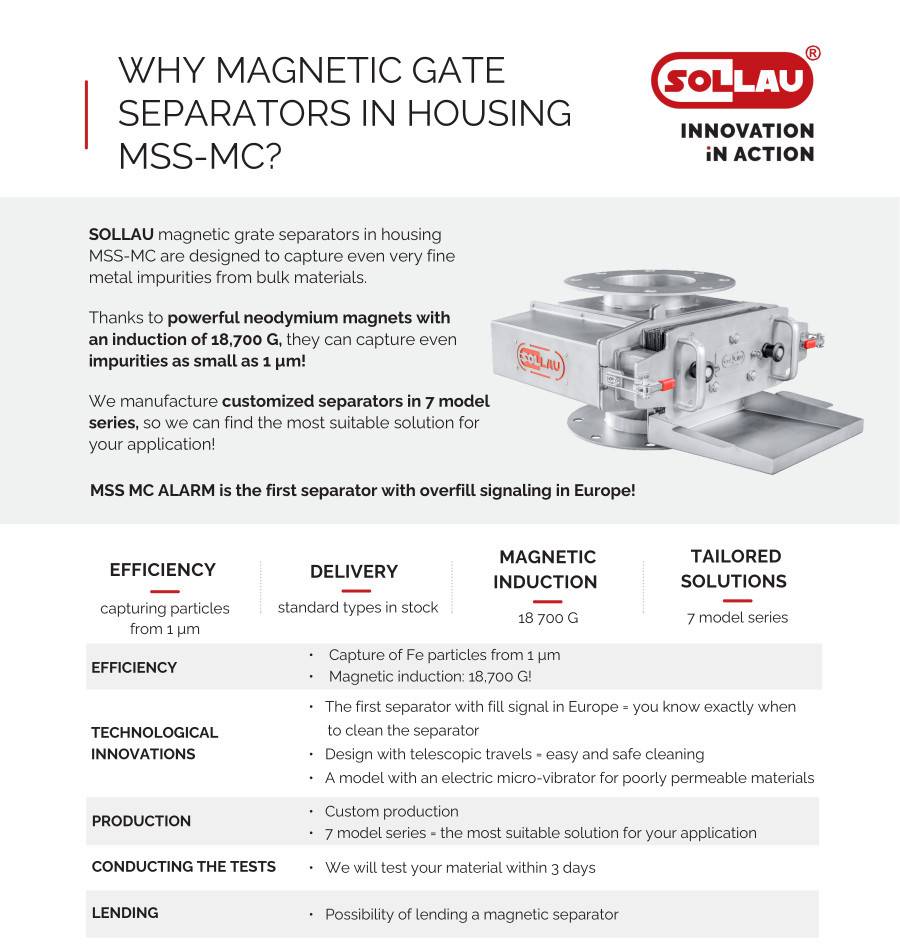

Avantages du séparateur magnétique MSS-MC

  • Aimants au néodyme possèdent une densité de flux magnétique jusqu'à 18 700 G
  • Fabrication des séparateurs sur mesure
  • Séparation des particules magnétiques de 1 µm
  • Possibilité d'emprunter un séparateur
  • Essais de matériaux à traiter
  • Nettoyage simple et rapide

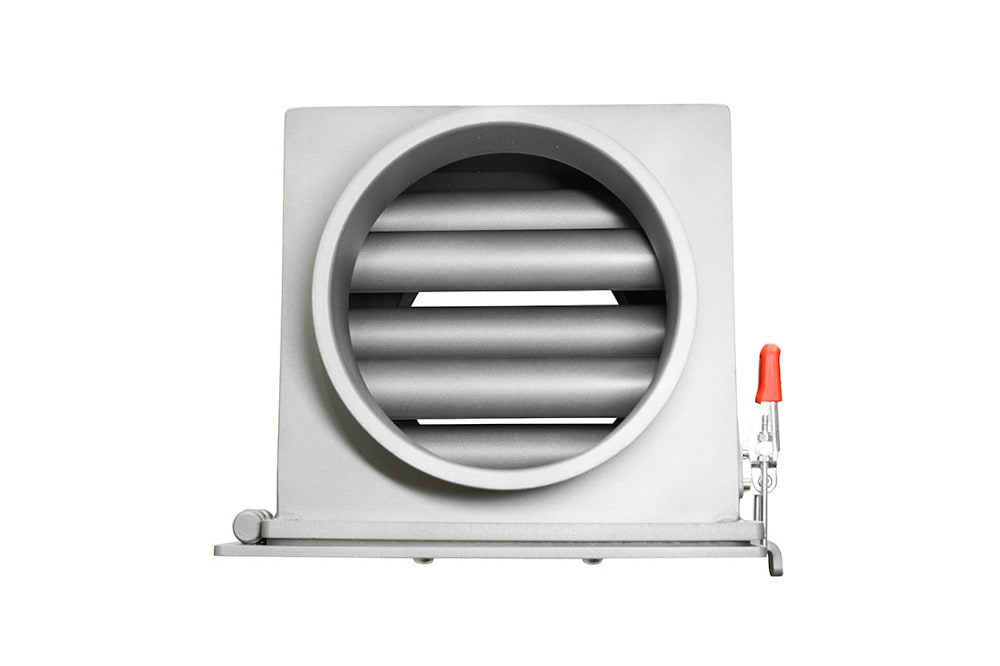

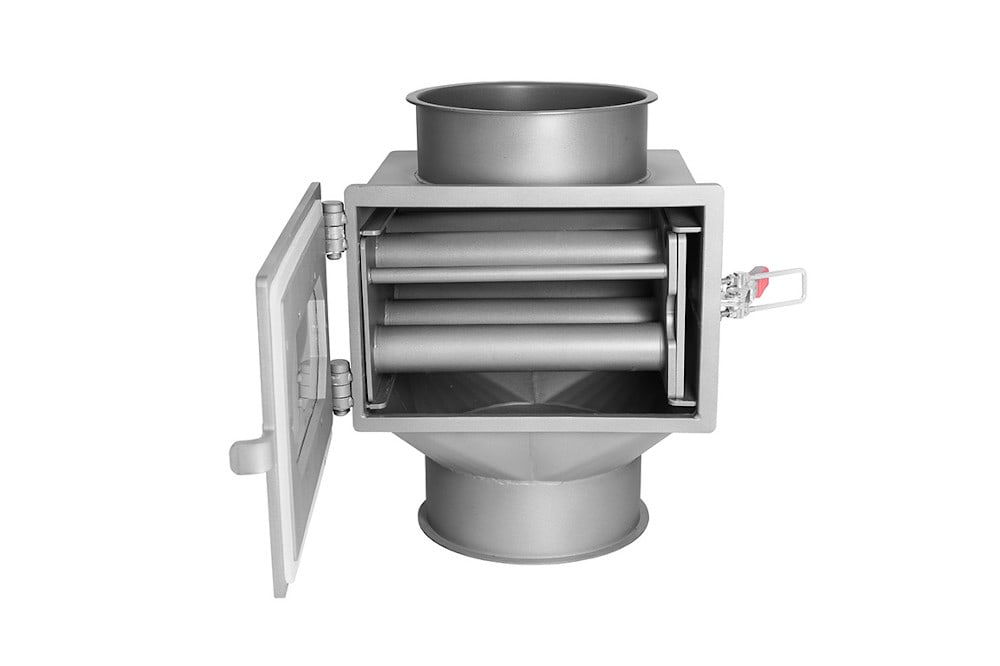

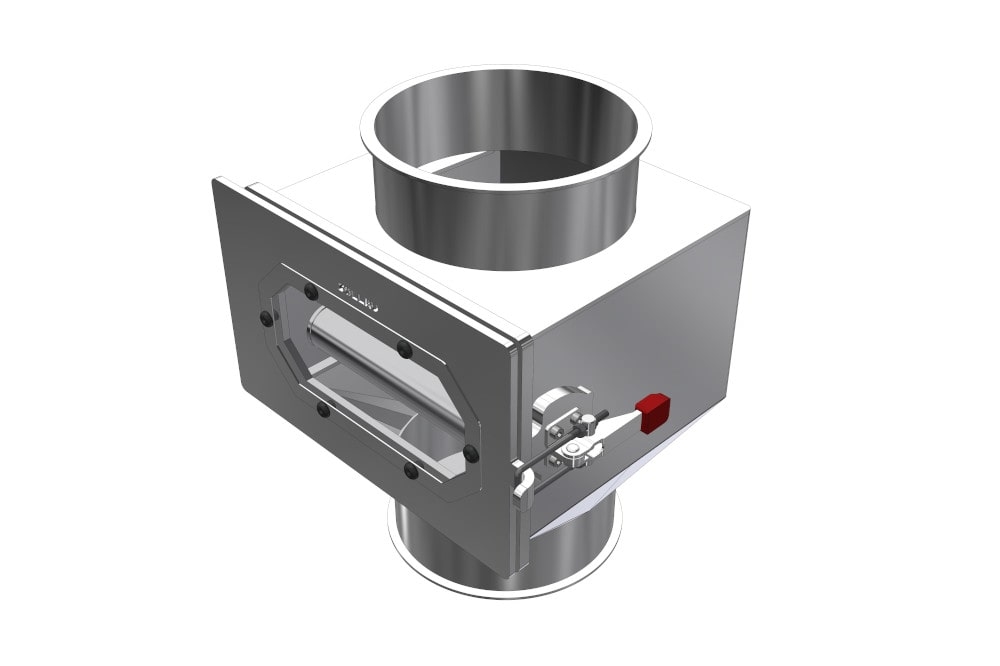

Aimant grille à nettoyage simplifié dans coffret MSS-MC

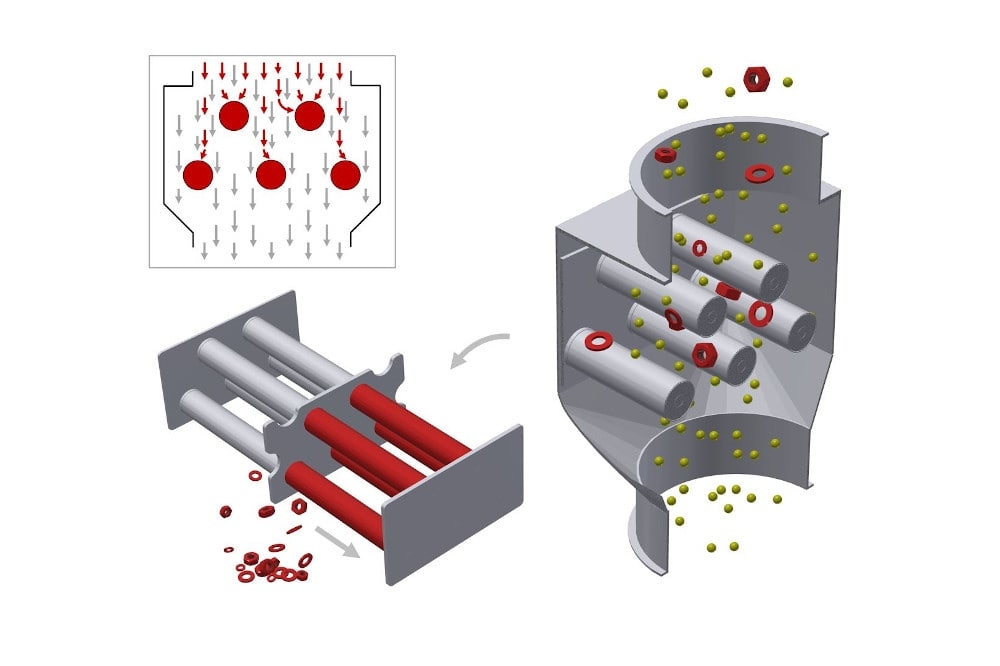

Principe général de fonctionnement d'un séparateur magnétique MSS-MC

Le séparateur magnétique à grille, sous forme de boîte, permet de séparer rapidement et facilement les impuretés ferromagnétiques du produit à purifier, et protège les machines et les équipements traitant ensuite le matériau purifié.

Avantages de l’utilisation de ce séparateur à grille

  • Séparation des particules ferreuses contenues dans un matériau inerte
  • Protection permanente des équipements technologiques
  • Flux de production stable et fluide

Structure d’une piège magnétique à tiroir

La base de l’aimant à passage intégral MSS-MC, sous forme de boîte, est constituée d’une ou de deux grilles magnétiques, en acier inoxydable, à travers lesquelles passe le matériau à traiter. Les très puissants champs magnétiques, générés par les aimants au néodyme à l'intérieur des tubes des grilles, capturent les particules ferromagnétiques à la surface des grilles. Grâce au placement superposé des grilles (en cas de la version de deux grilles), la grille supérieure comprenant un tube de moins que la grille inférieure, est ainsi créé un filtre magnétique (en contact très intensif avec le flux de matériau), permettant de capturer même les plus petites impuretés ferreuses et garantir une séparation optimale. Les particules magnétiques capturées s'accrochent, au cours du processus de séparation, sur les parties arrière des tubes magnétiques, et donc ne bloquent pas le flux de matériau nettoyé et sont en même temps protégées contre l'entraînement par le flux de matériau nettoyé. En sortant les barreaux magnétiques des tubes de protection en inox, les particules magnétiques capturées tombent d'elles-mêmes.

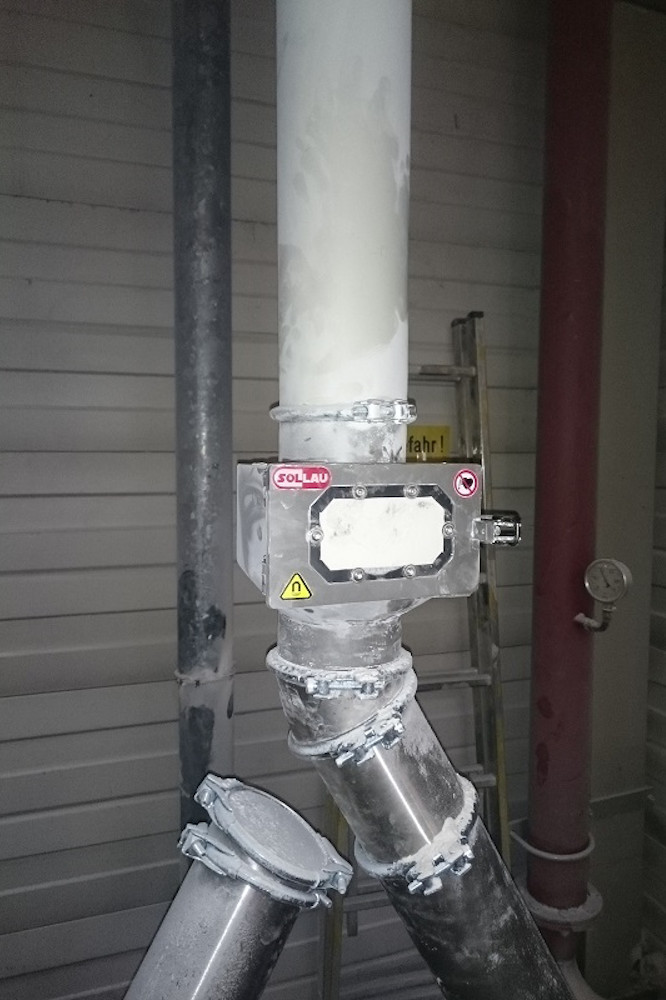

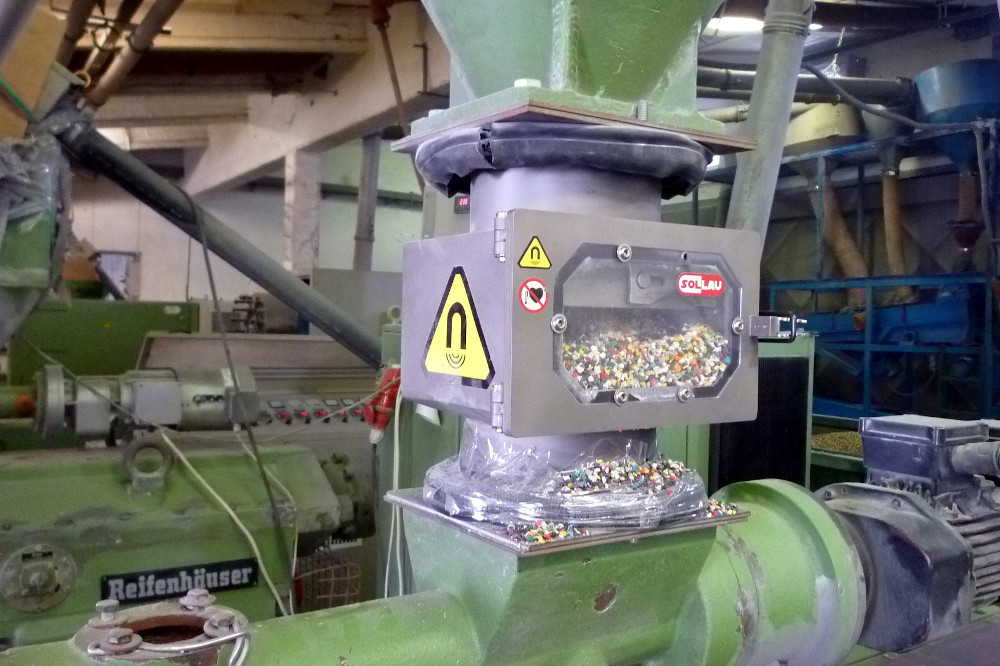

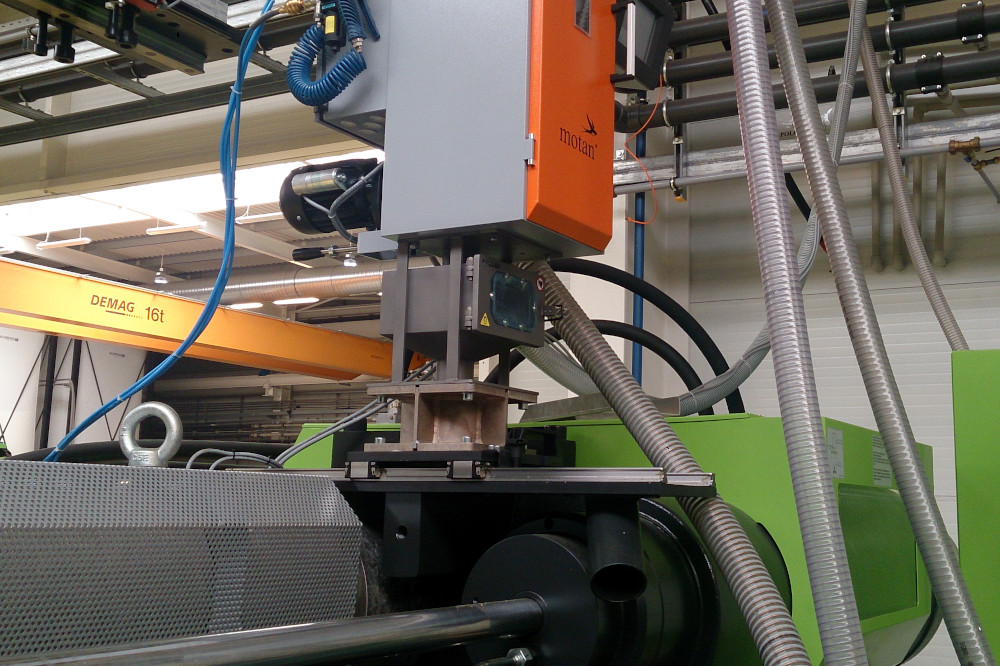

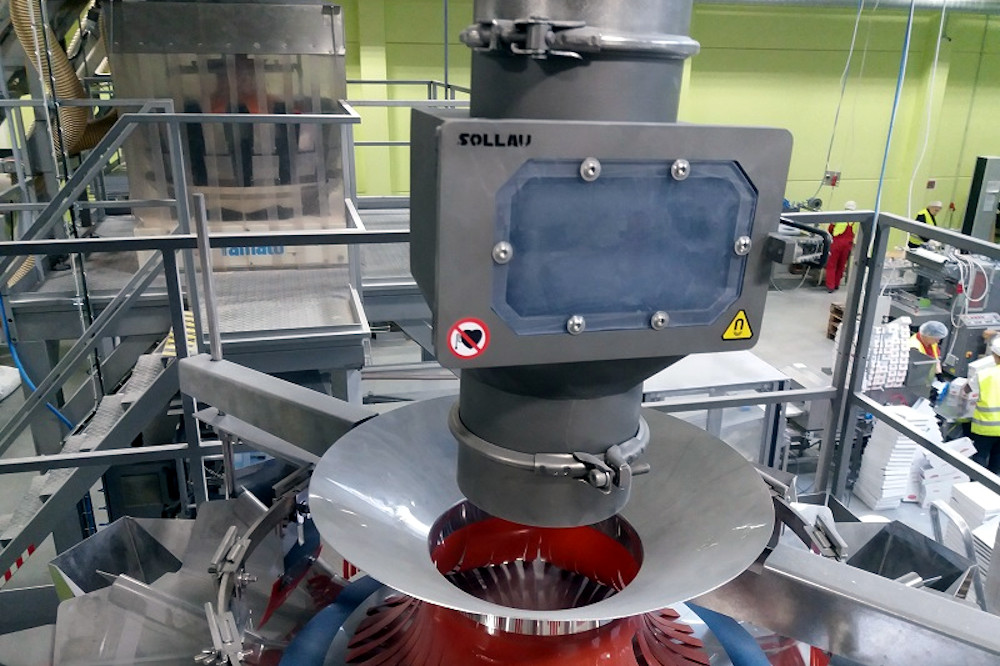

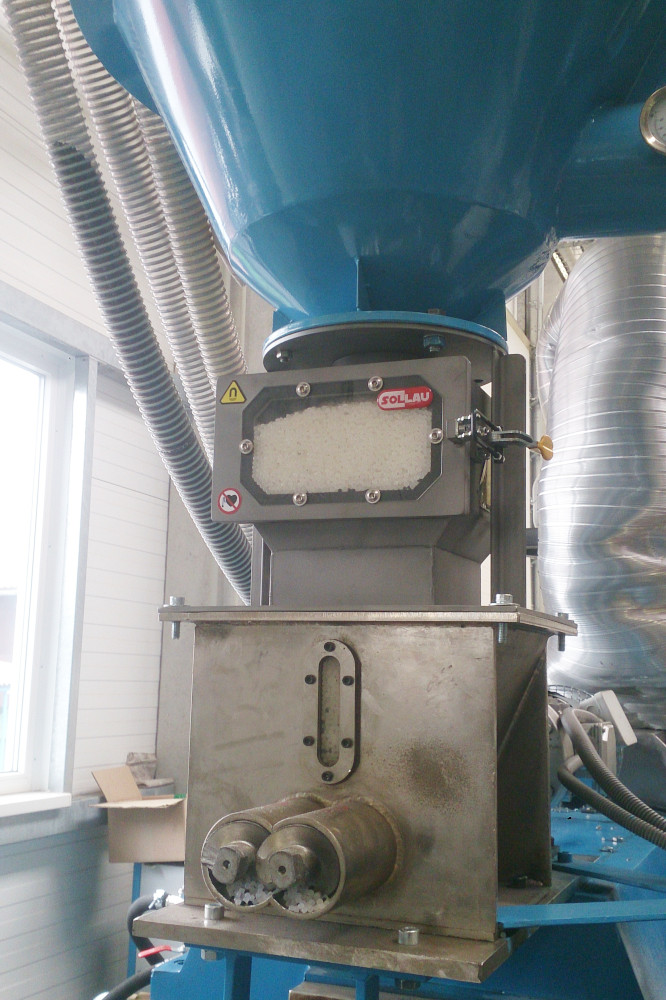

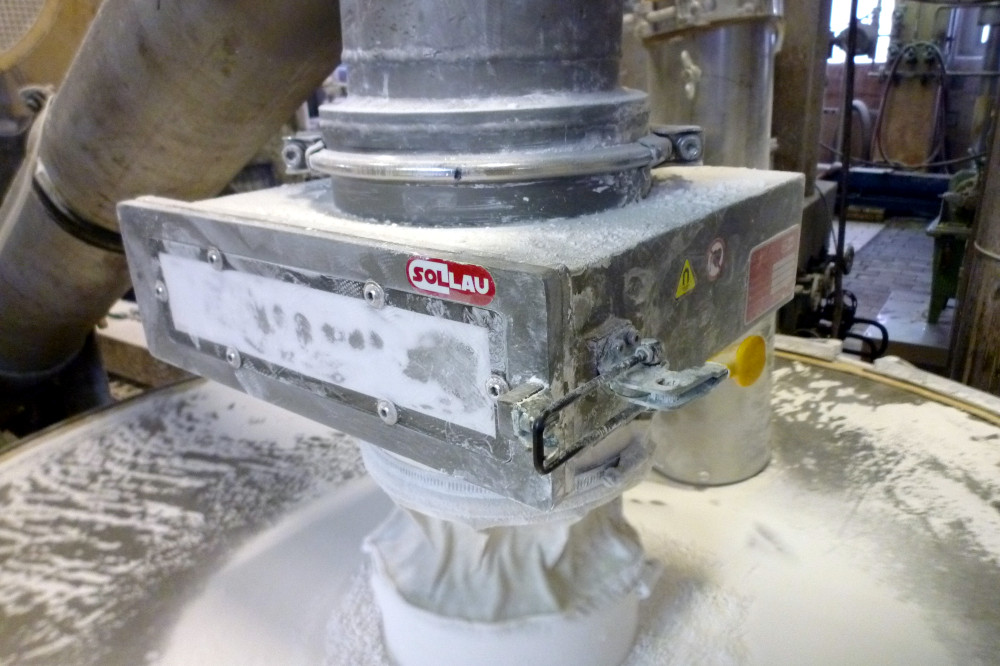

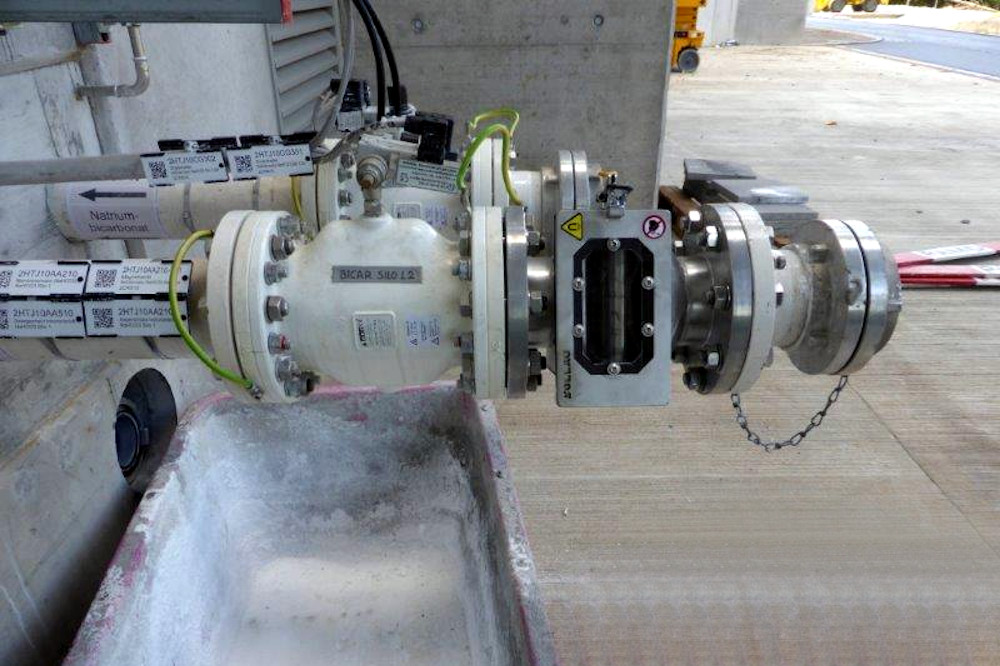

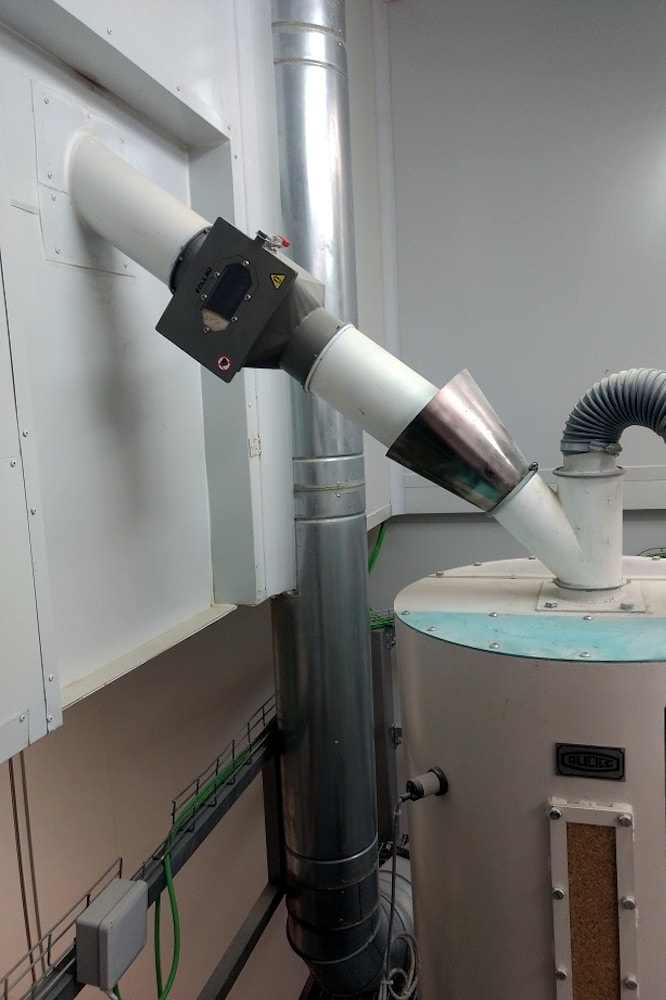

Sur quelles tuyauteries placer l’aimant de grille?

Dans le but d'une application rapide et facile, l'armoire du séparateur est terminée par des brides (standards, de type Jacob ou brides selon la demande du client) de diamètres de 100, 150, 200, 250 et 300 mm, mais nous sommes en mesure d'adapter les dimensions et les formes de raccordement aux besoins du client.

LeLe séparateur à grille dans le coffret est offert en trois finitions différentes:

  • sablage (Ra 1,6 µm)
  • polissage interne (Ra 0,14 µm)
  • surface toute polie (Ra 0,14 µm)

Certificat TESYDOSOLLAU – Nos produits sont soudés par de véritables professionnels!

Certificats de la société SOLLAU:
Certificat de soudure d’équipements sous pression selon PED 2014 / 68 / UE
Certificat de soudeur selon EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 – 1 à 5, EN 13445 – 1 à 5

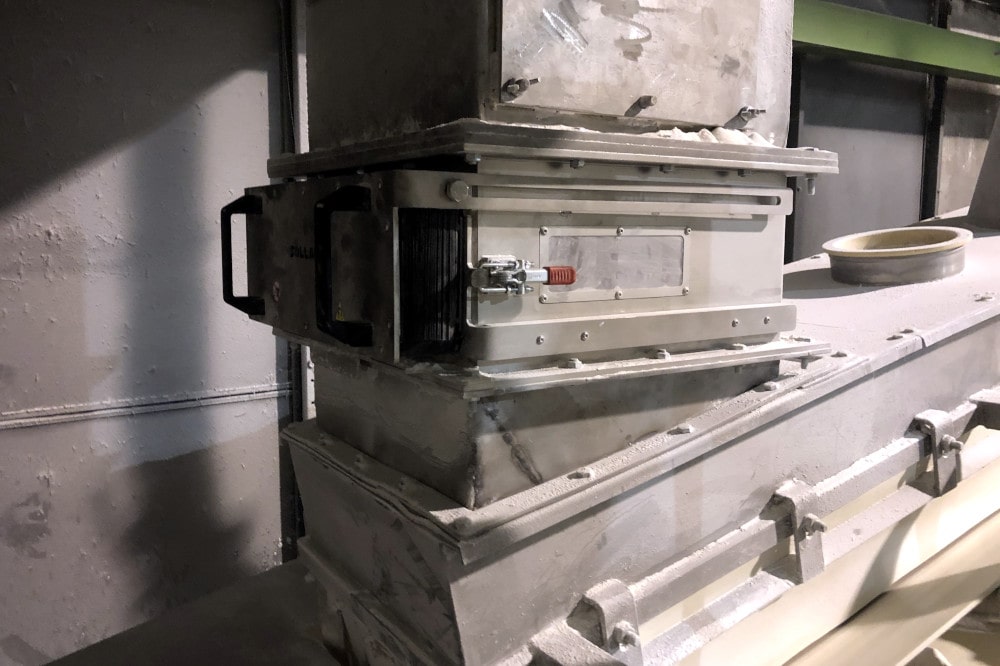

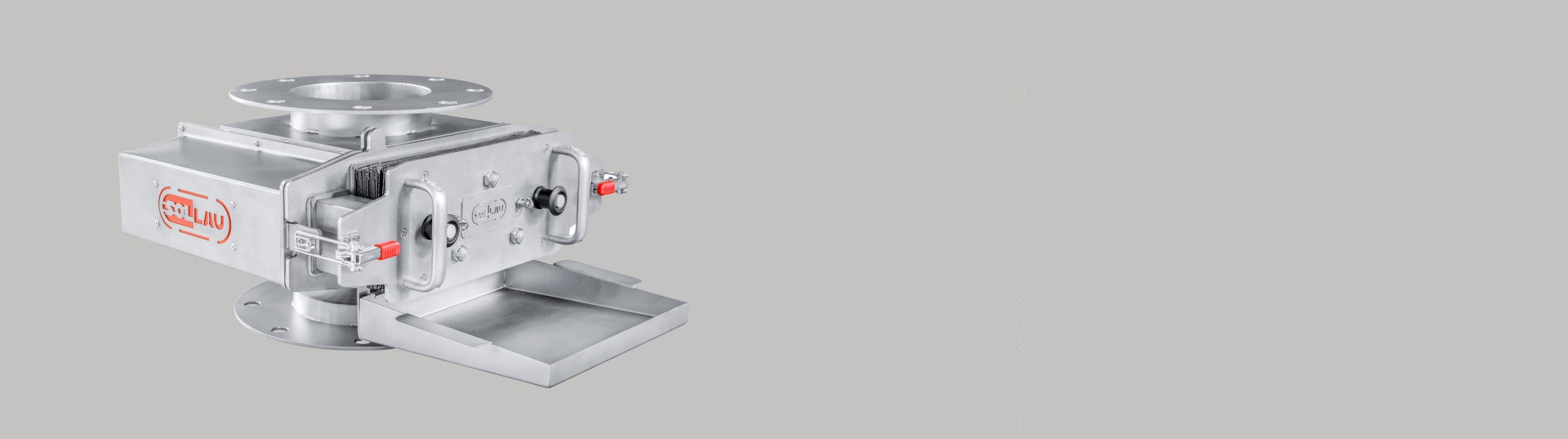

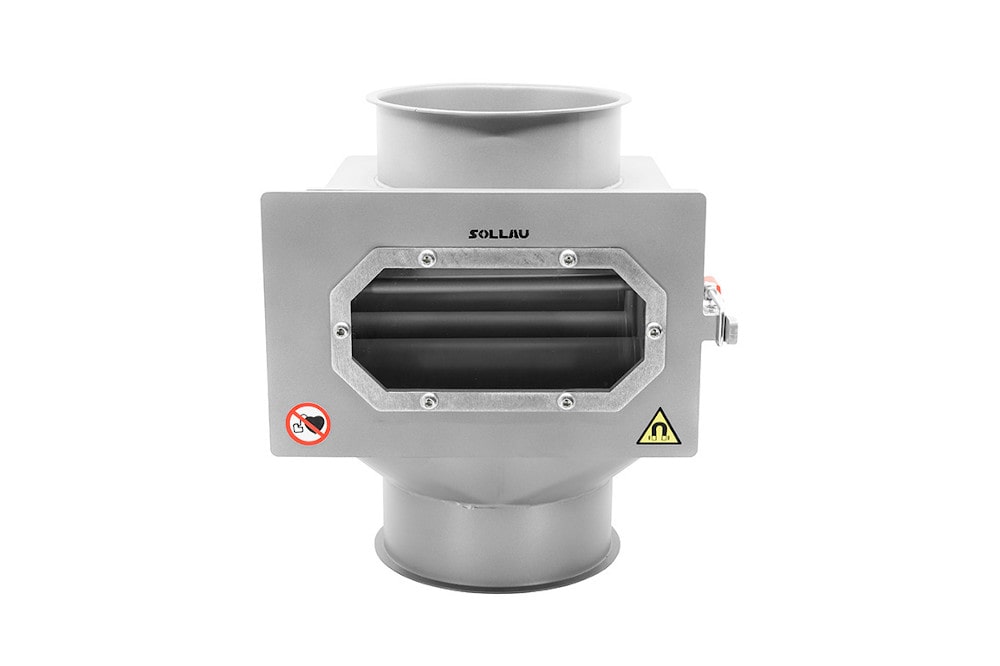

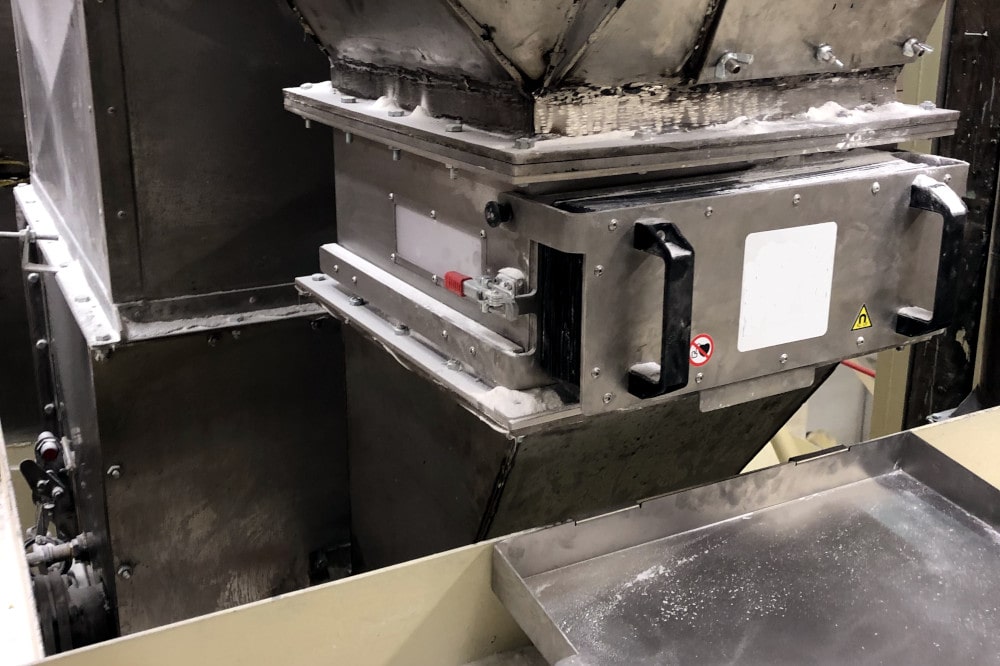

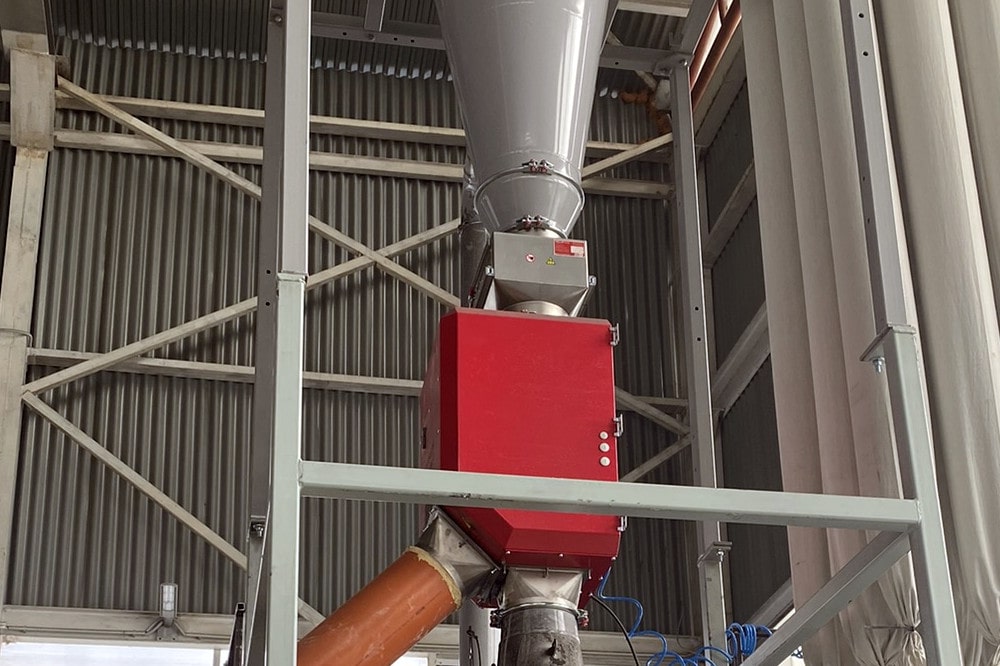

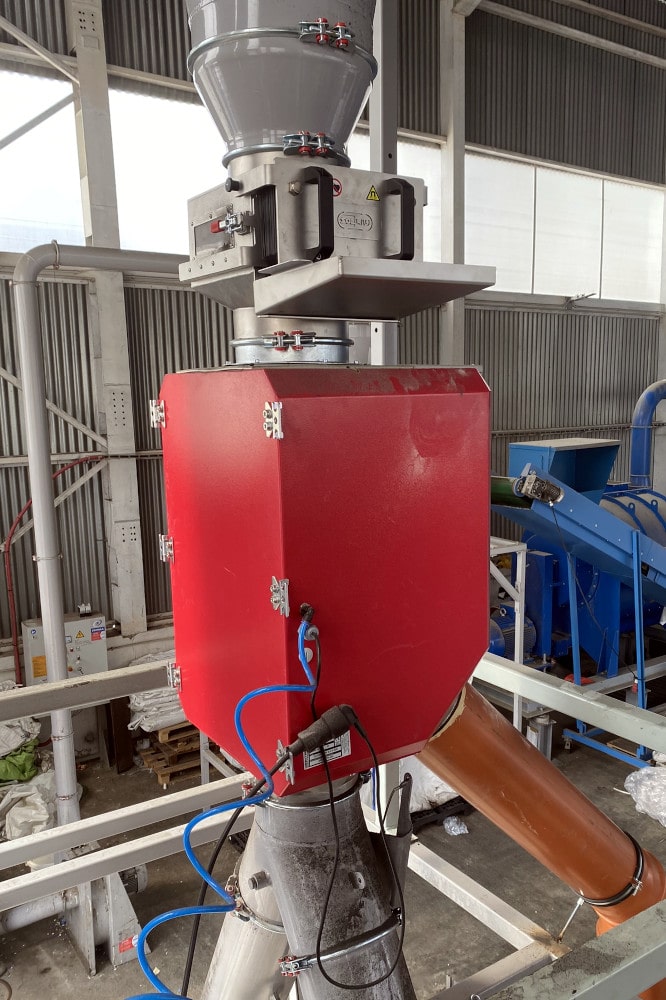

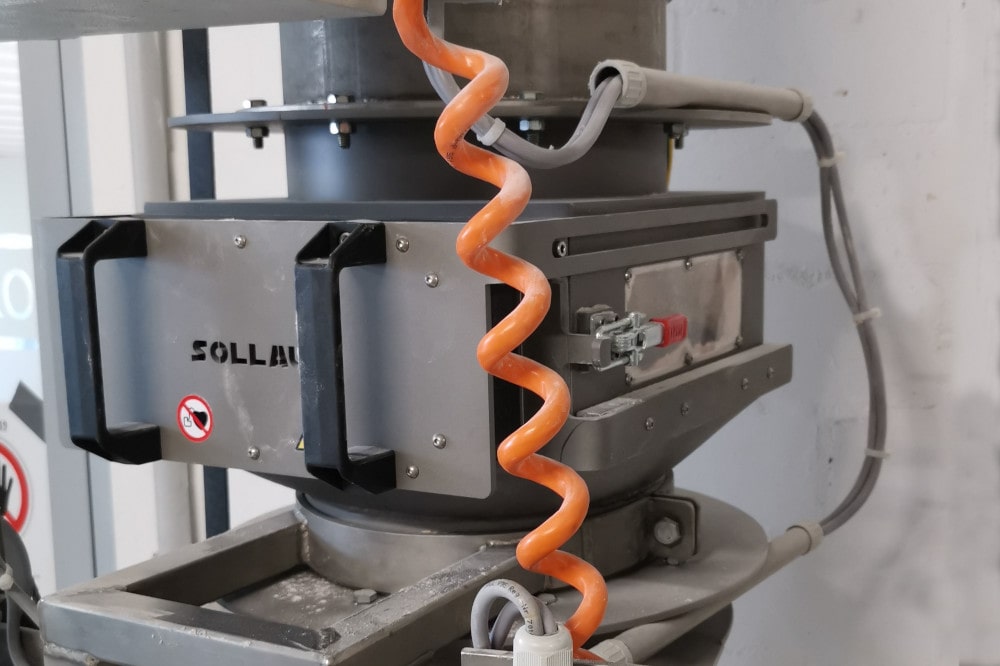

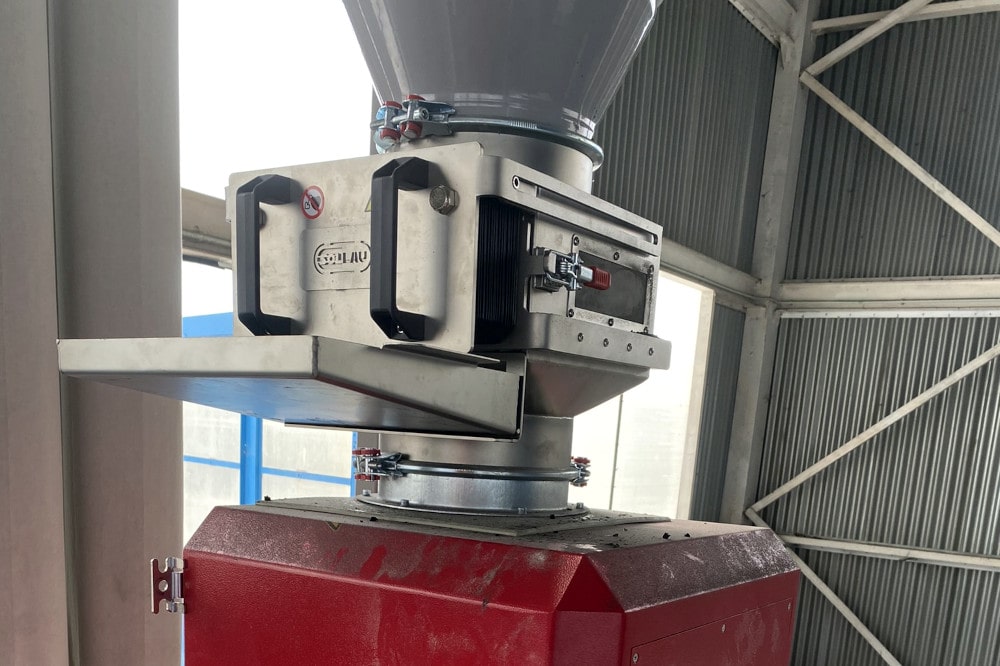

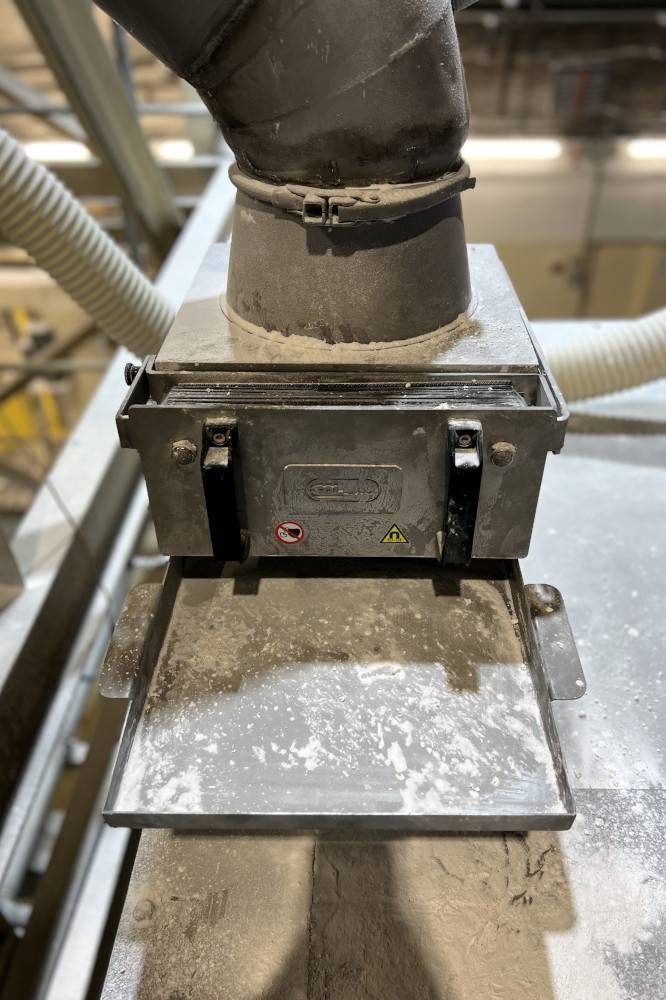

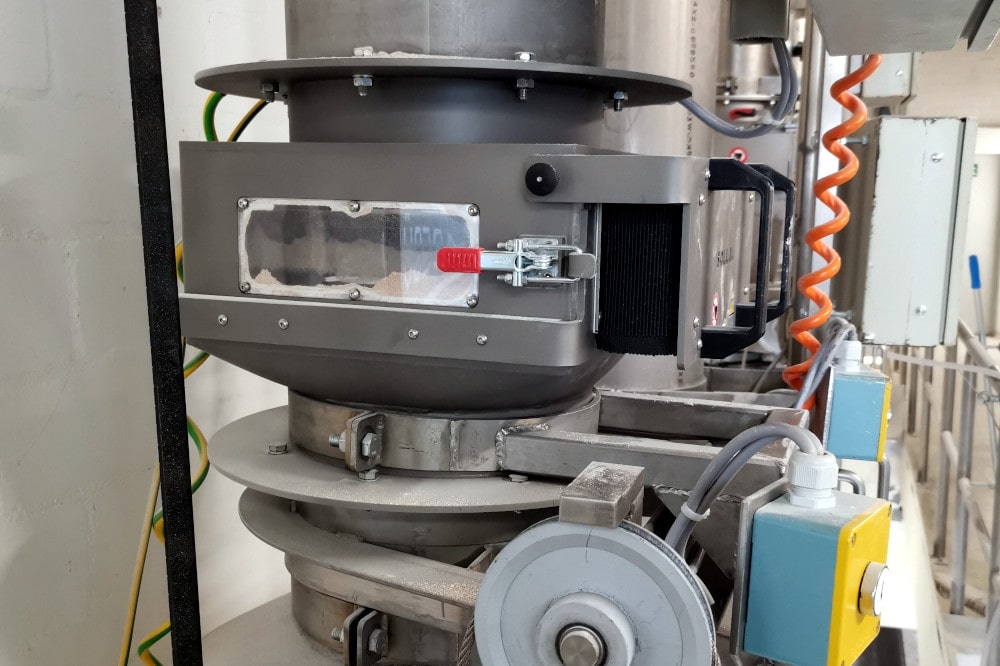

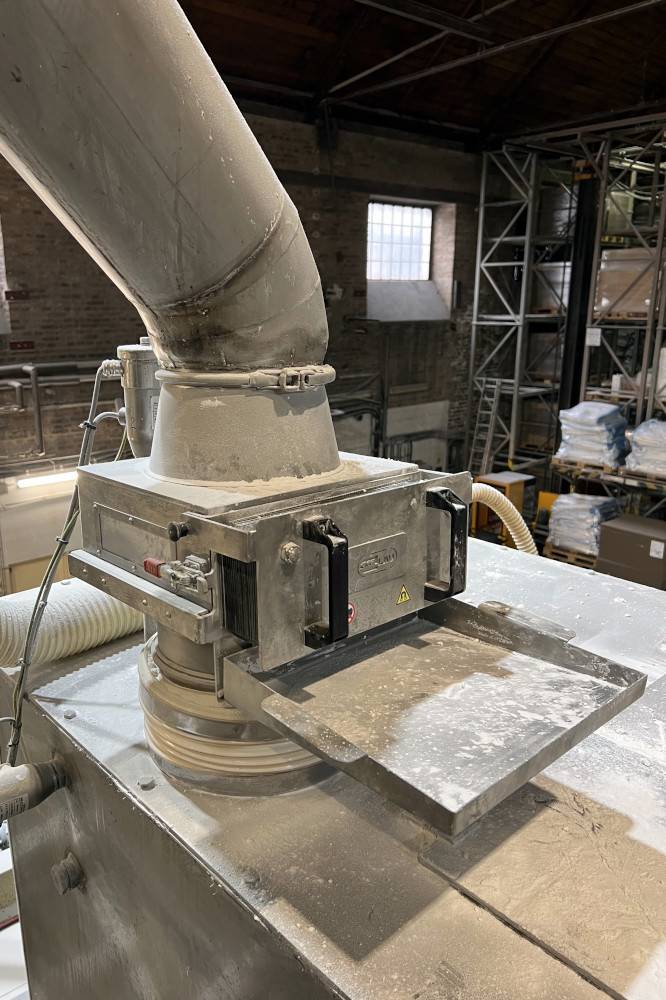

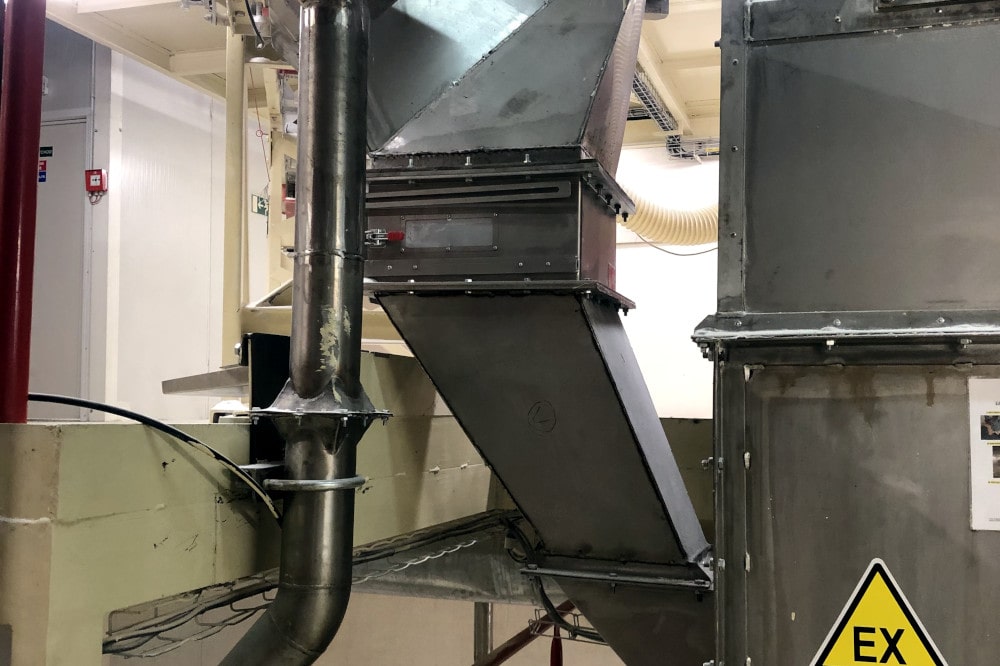

MSS-MC LUX

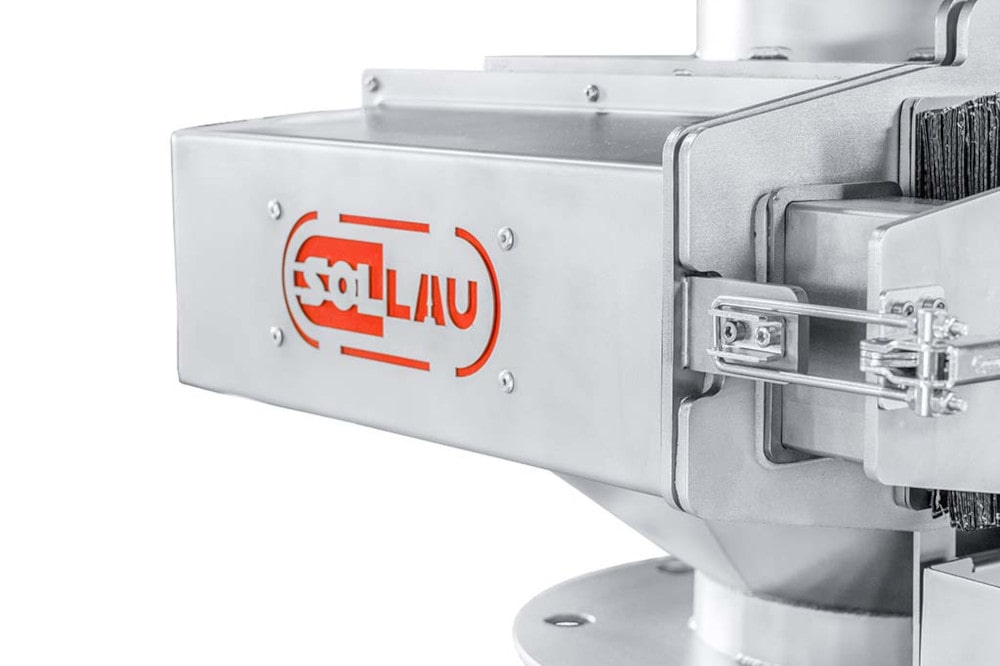

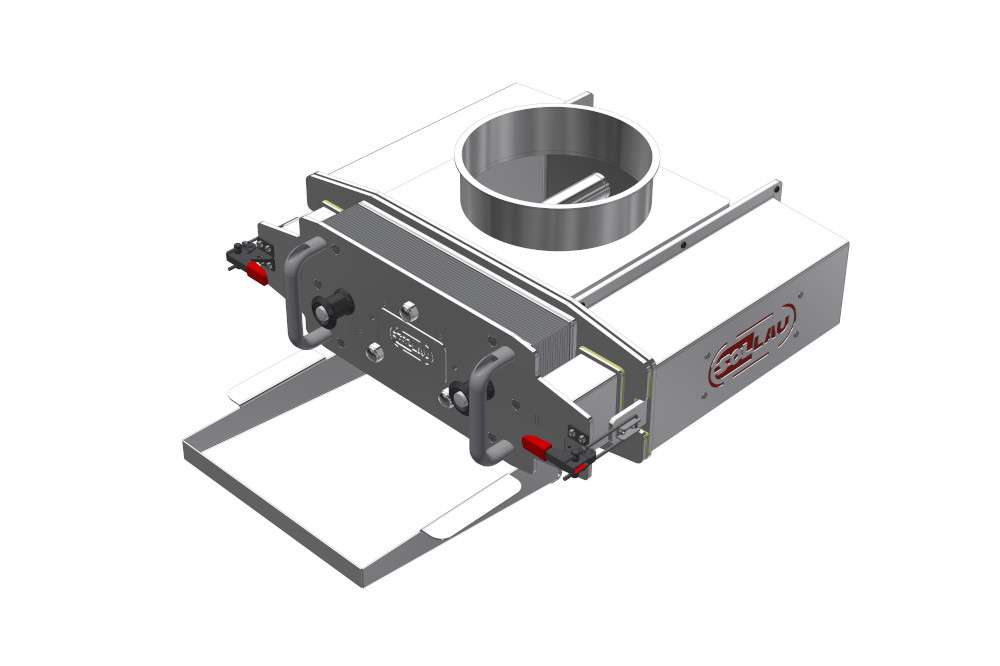

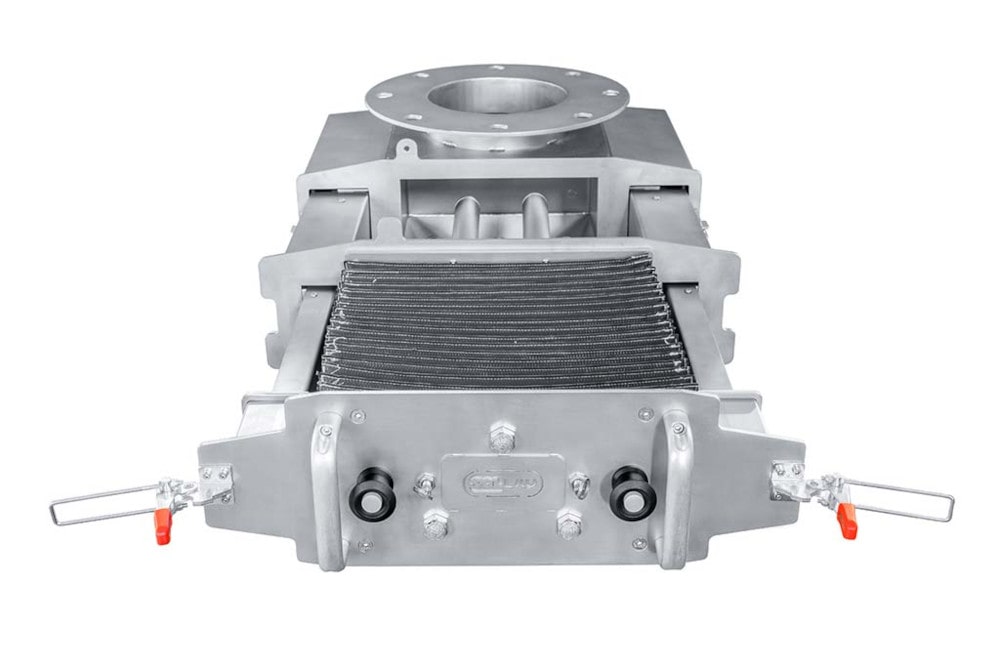

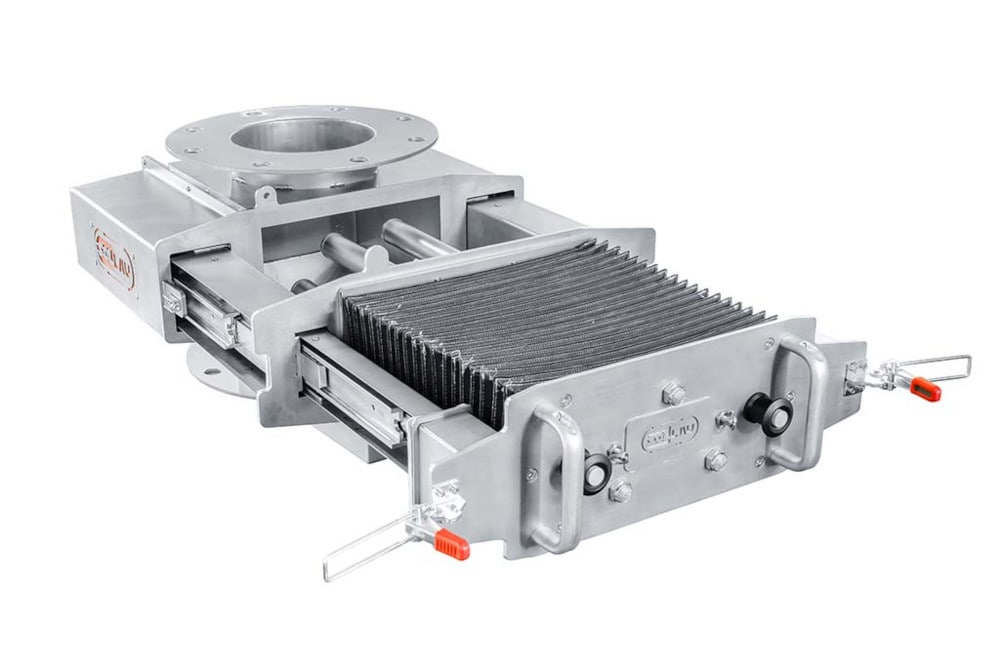

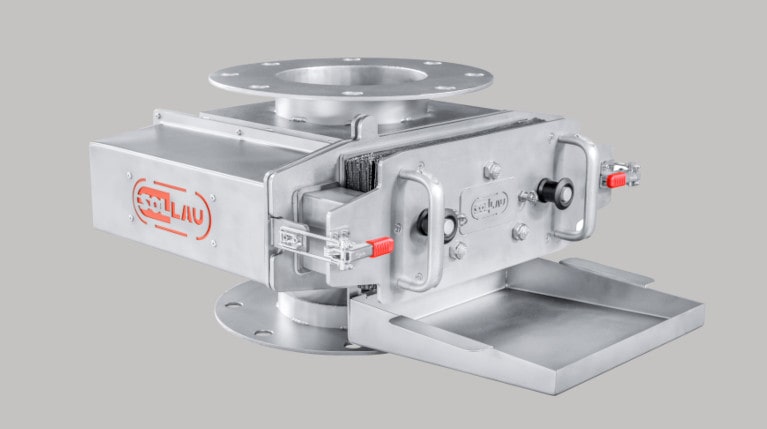

Aimant grille à nettoyage simplifié dans coffret MSS-MC LUX

  • Séparation à deux étages
  • Manchette de protection protège le noyau magnétique
  • Un nettoyage simple, rapide et en toute sécurité
  • Une grande variabilité de raccordements
  • 18 700 Gauss au noyau magnétique et 12 200 Gauss sur le tube de protection (en acier inoxydable)

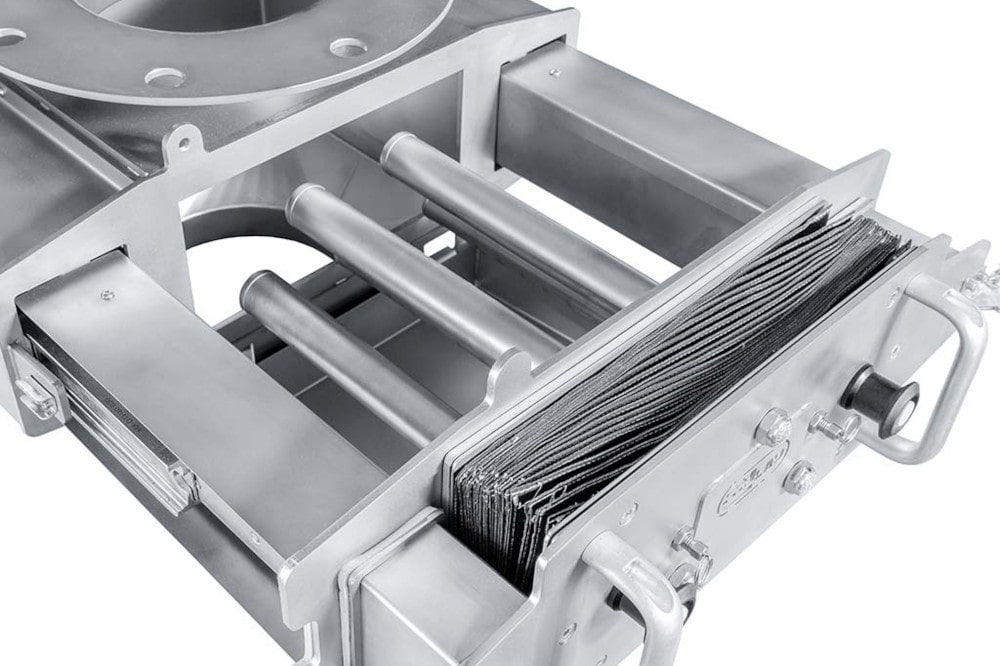

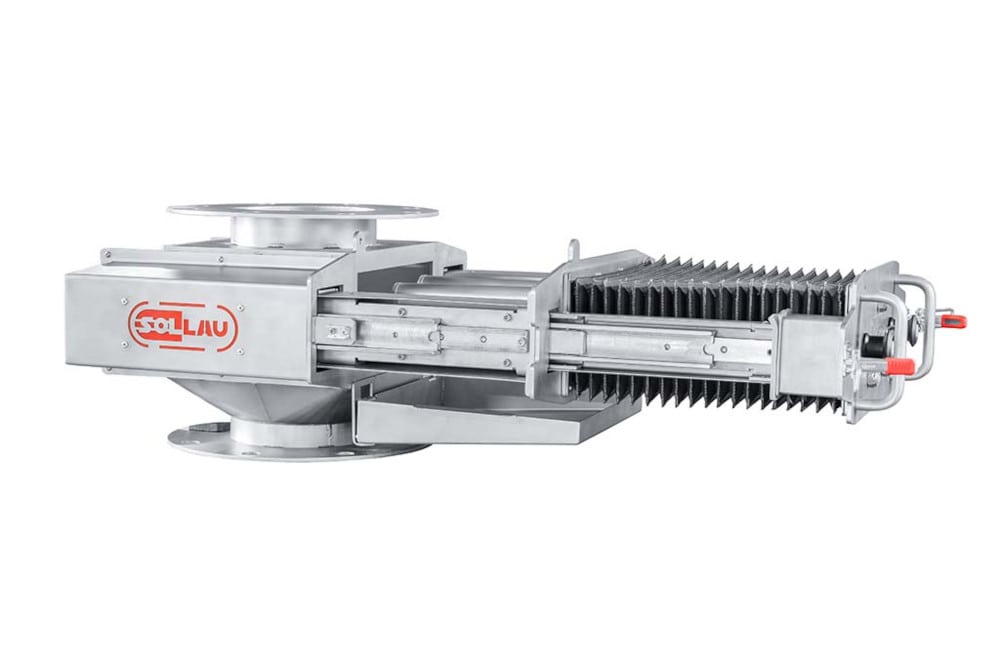

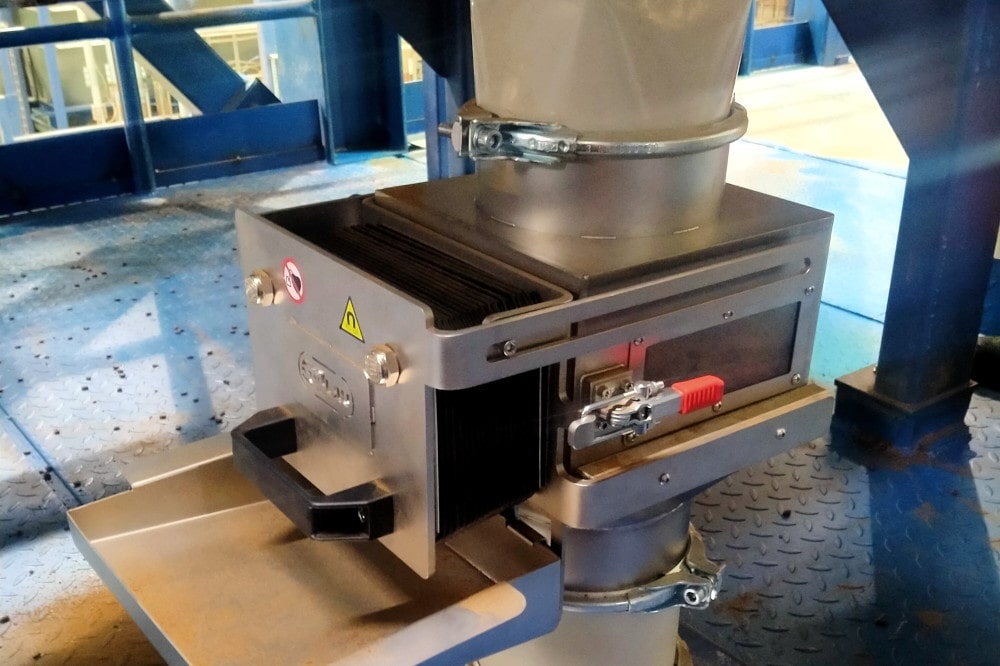

Les solutions techniques appliquées à ce modèle sont uniques: un système coulissant de la grille magnétique et un dispositif de protection améliorée des noyaux magnétiques. La grille magnétique est positionnée à travers le flux du matériau à épurer et fait partie intégrante du séparateur magnétique grâce à un système de glissières télescopiques. La manipulation de la grille ainsi que des barres magnétiques est donc grandement facilitée.

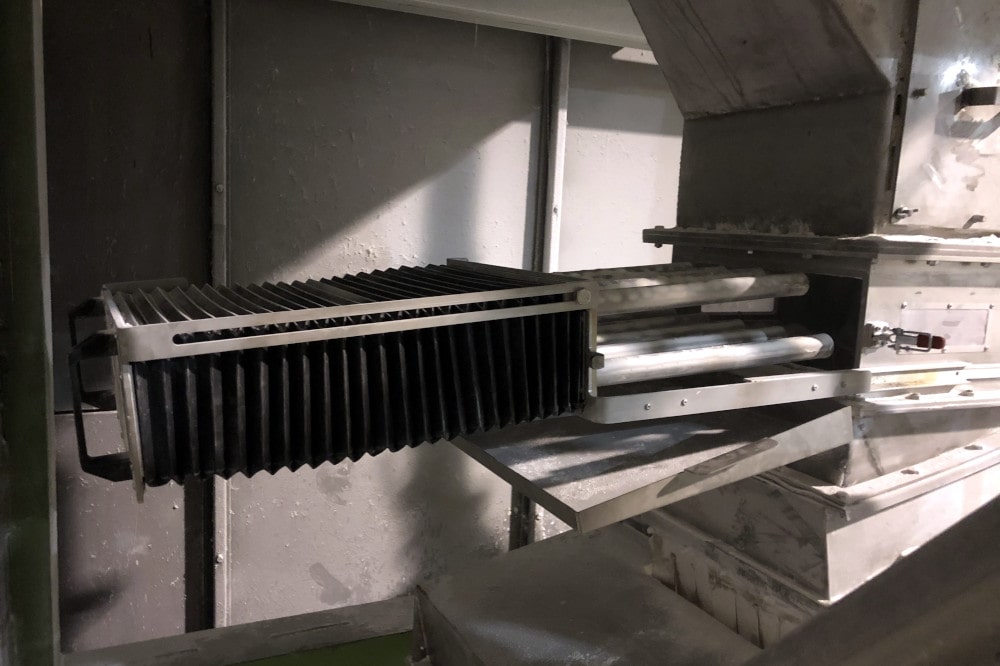

De plus, les noyaux magnétiques sont protégés par un soufflet de protection spécialement adapté qui remplit trois fonctions pendant l’opération de nettoyage de la grille magnétique:

  1. Il évite le transfert non souhaité des particules ferromagnétiques de la surface de la grille en acier inoxydable vers les noyaux magnétiques
  2. Il protège les noyaux magnétiques de la poussière (du matériau purifié etc.)
  3. Il élimine le risque de contamination du matériau purifié par un morceau qui se serait détaché du noyau magnétique etc.

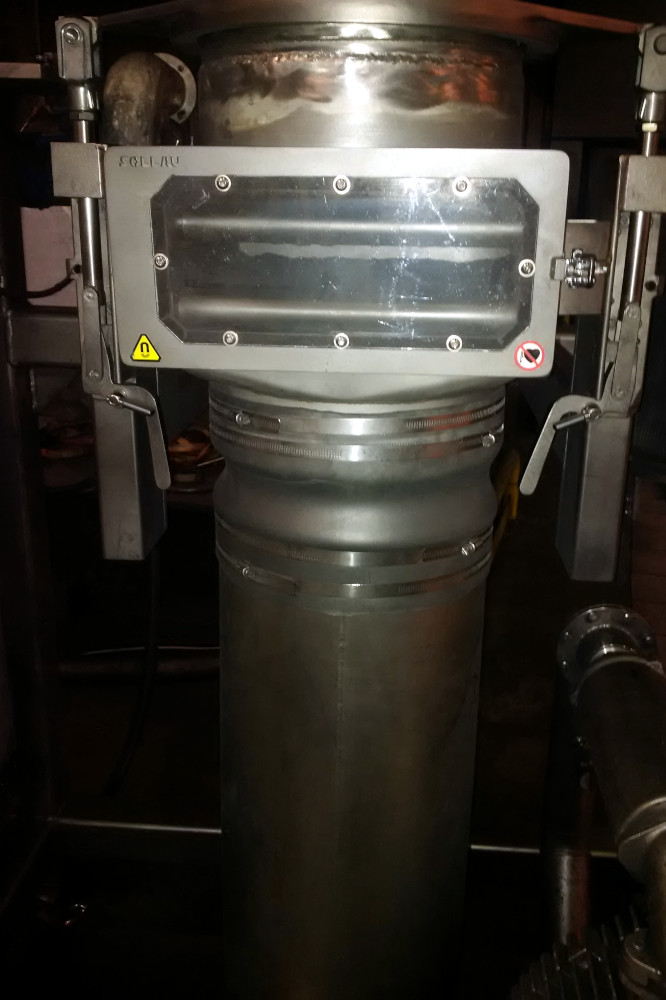

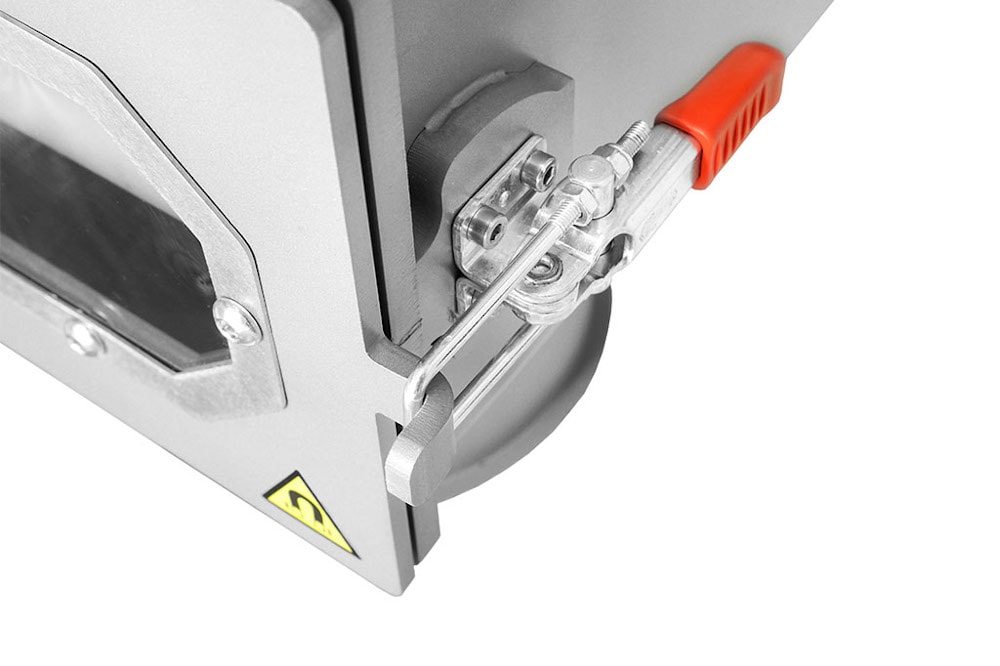

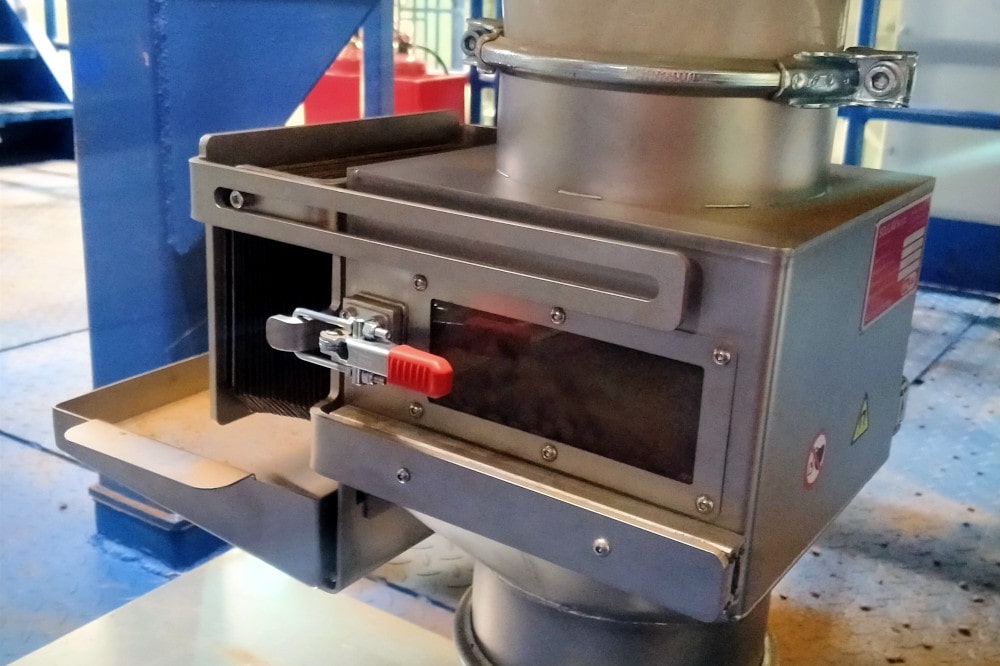

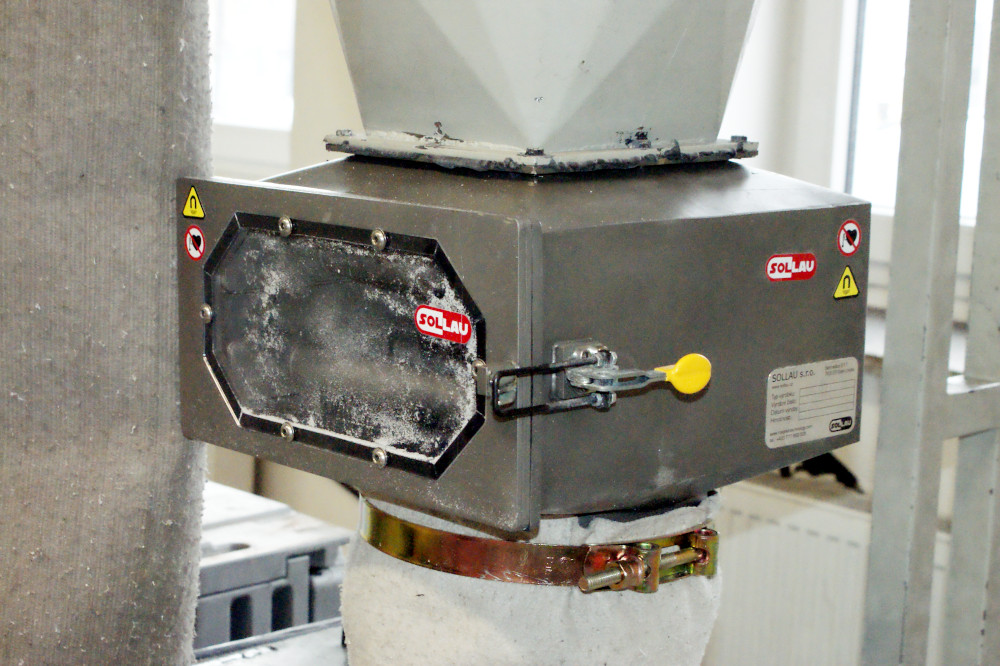

Le coffret du séparateur magnétique est équipé sur les côtés de fenêtres qui permettent d’observer d’une part la circulation du matériau à épurer et d’autre part la quantité d’impuretés ferromagnetiques accumulées sur la surface de la grille. Sur demande spéciale, il est également possible d’équiper le séparateur d’un clapet qui permettra d’interrompre manuellement le flux du matériau en entrée du séparateur, par un verrou de sécurité etc.

ProduitCapacité maximale (m3/h)Diamètre de l'entrée/de la sortie (mm)Carte de données
MSS-MC LUX 100/3 N 4 99 Visualiser le PDF
MSS-MC LUX 120/3 N 4 119 Visualiser le PDF
MSS-MC LUX 100/5 N 4 99 Visualiser le PDF
MSS-MC LUX 150/5 N 7 149 Visualiser le PDF
MSS-MC LUX 200/5 N 8 199 Visualiser le PDF
MSS-MC LUX 200/7 N 8 199 Visualiser le PDF
MSS-MC LUX 250/9 N 11 249 Visualiser le PDF
MSS-MC LUX 300/9 N 15 299 Visualiser le PDF

Nous produisons des séparateurs magnétiques dans ces trois degrés d'induction magnétique


Degré 1
(standard)
Degré 2
(la force d'arrachement la plus élevée)
Degré 3
(l'induction magnétique la plus élevée)
Induction sur la surface de l'aimant 17 000 G 16 100 G 18 700 G
Induction sur l'enveloppe de l'aimant 10 700 G 10 600 G 12 200 G
Force d'arrachement (mesurée sur la surface de l'aimant) 107 N 176 N 149 N
Force d'arrachement (mesurée sur l'enveloppe de l'aimant) 74 N 140 N 101 N

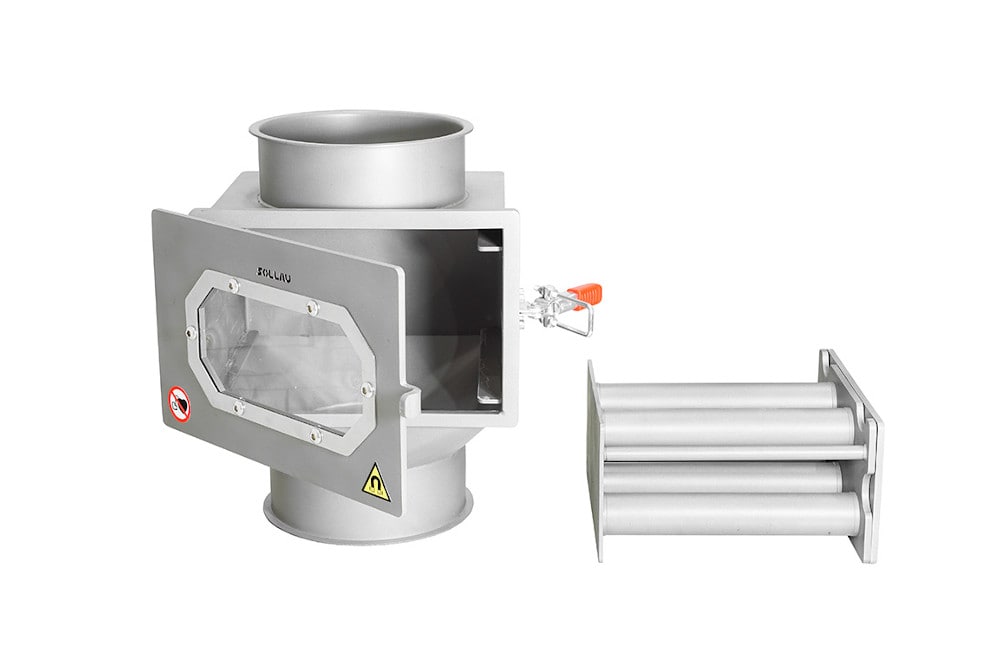

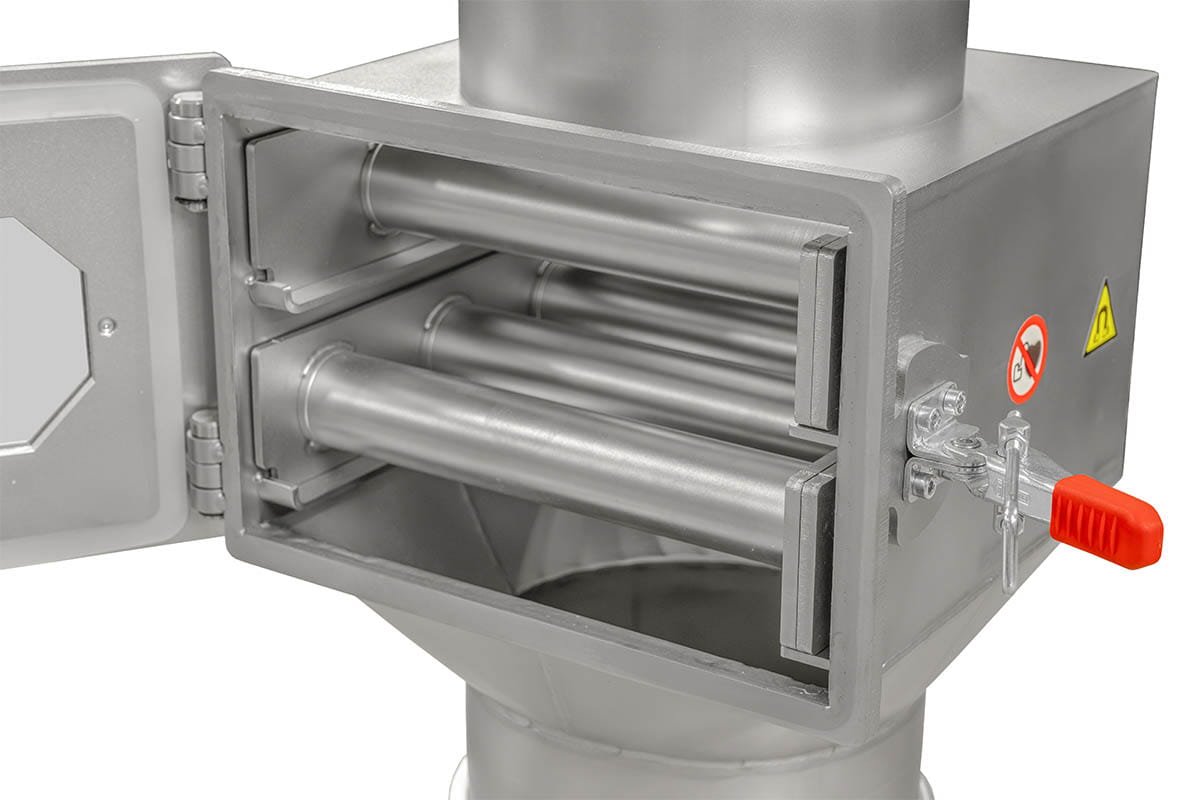

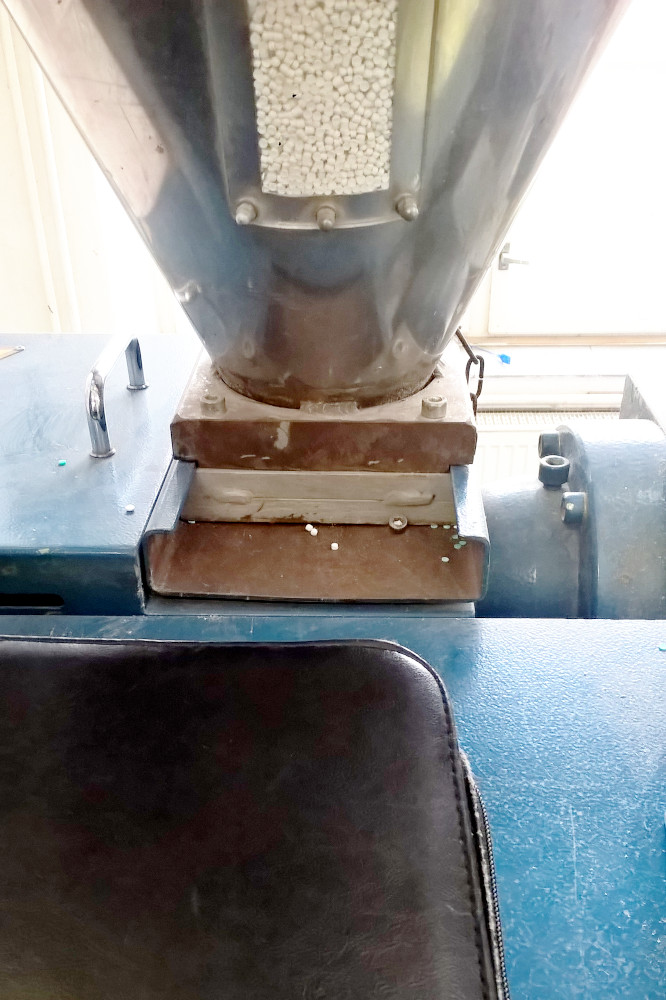

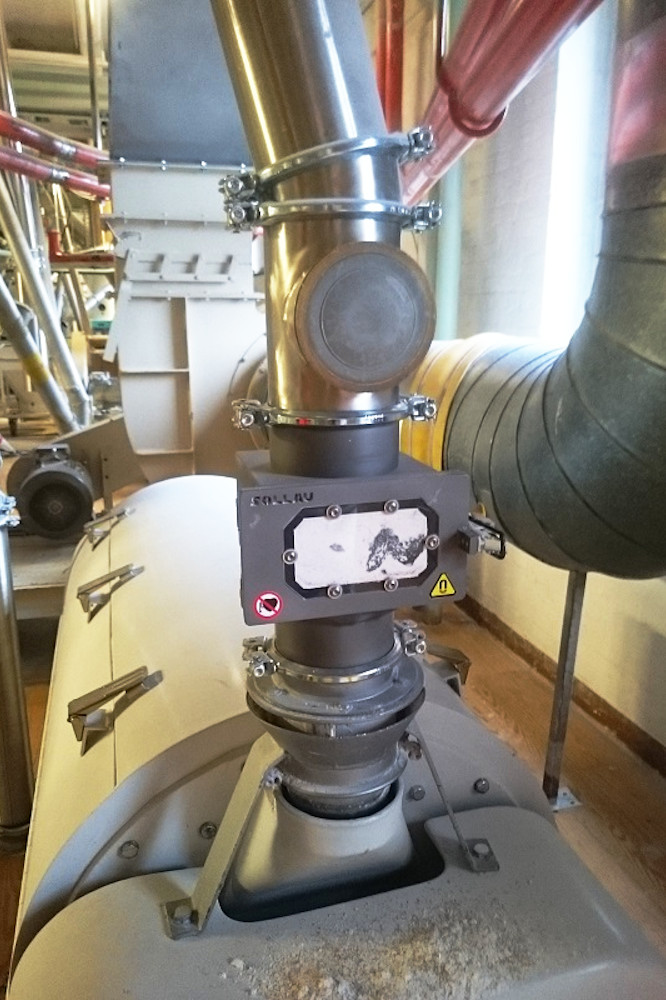

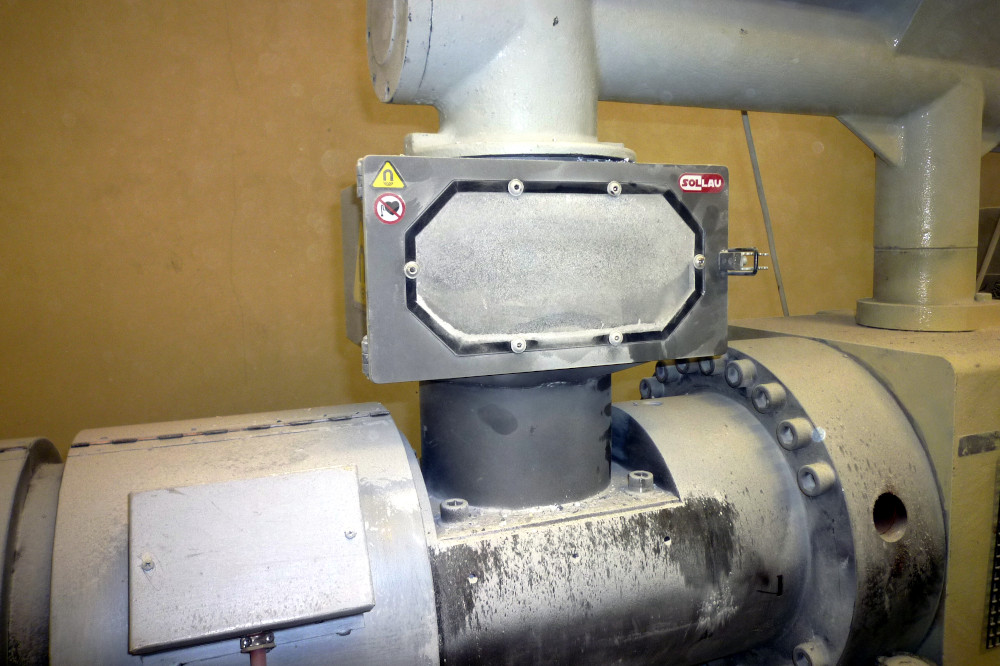

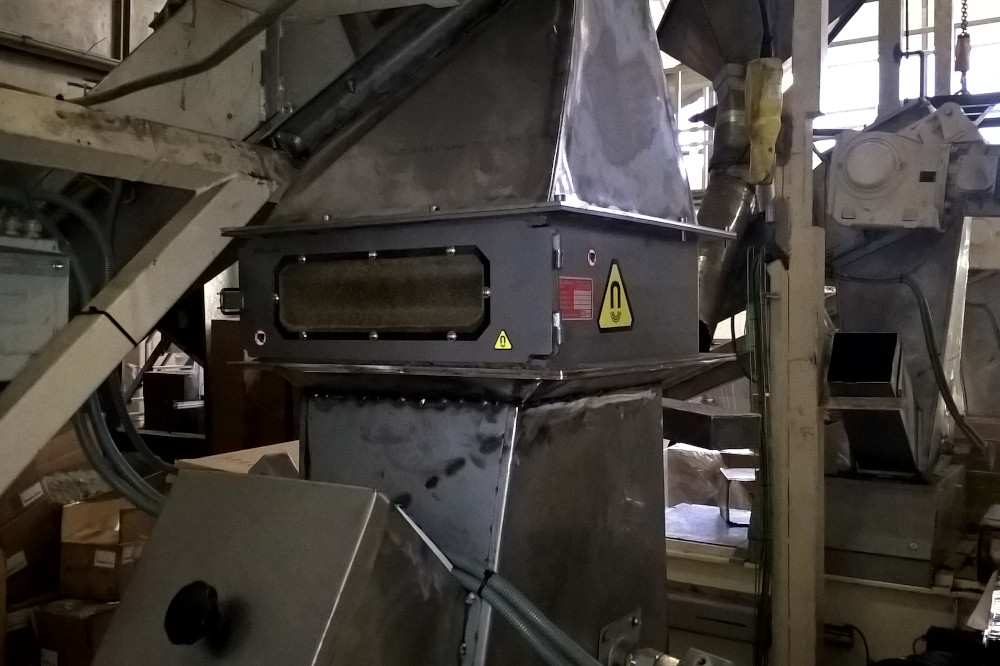

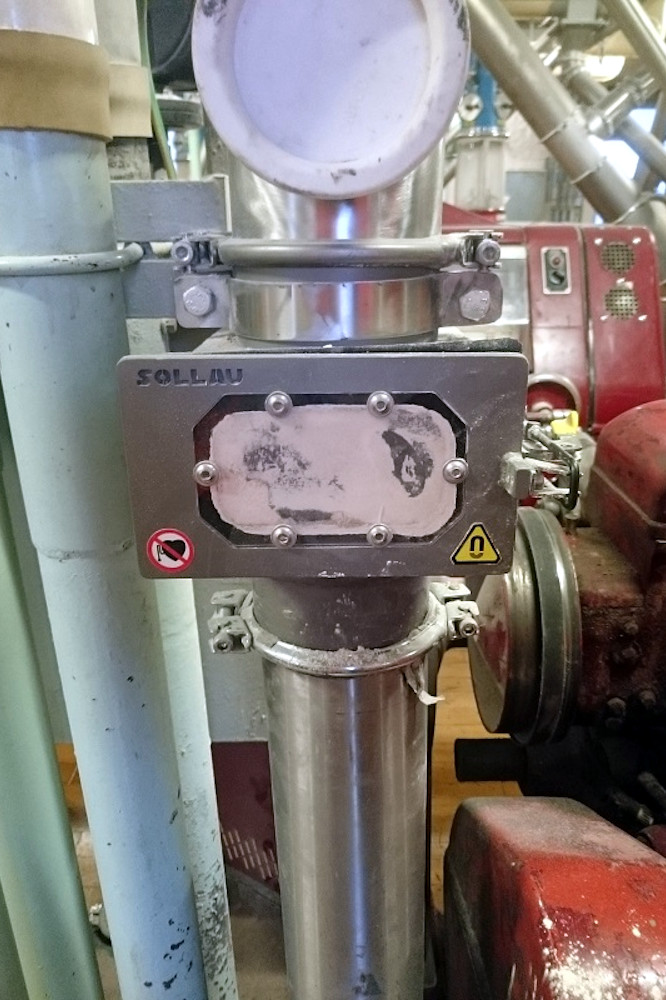

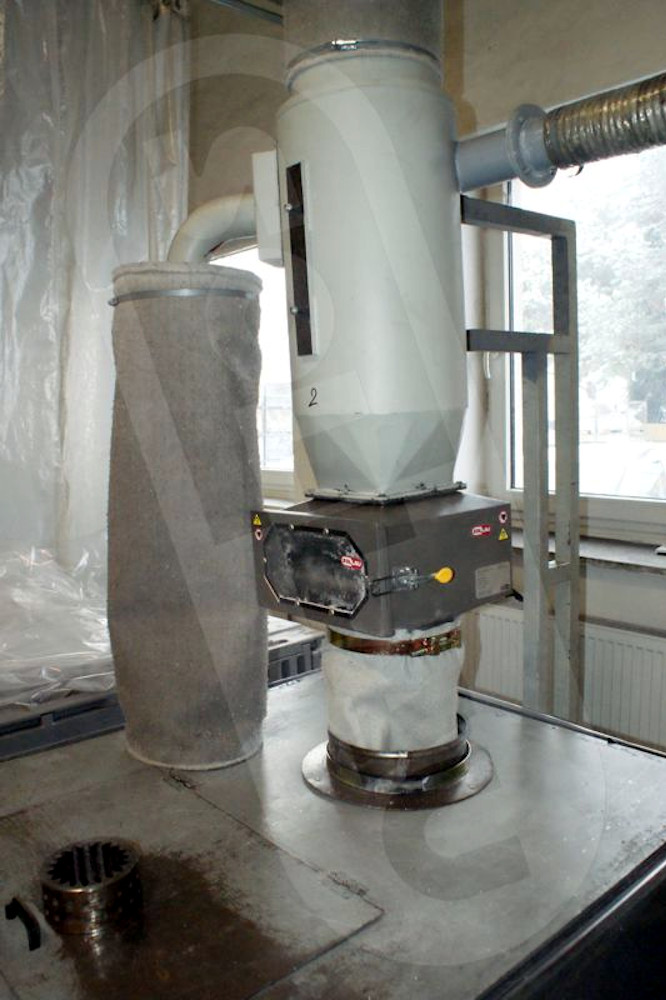

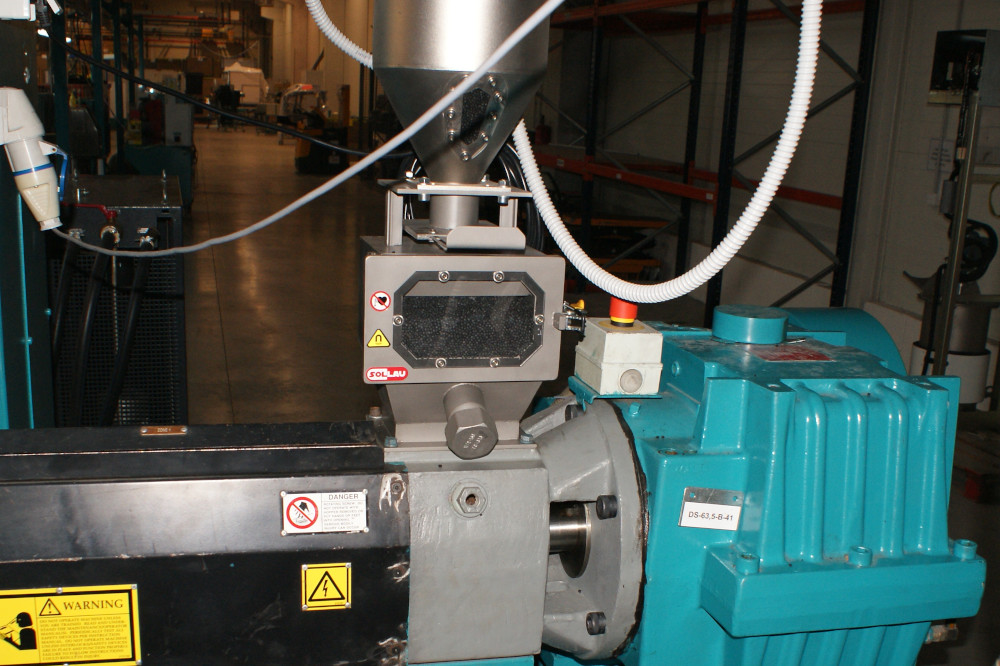

MSS-MC

Aimant grille à nettoyage simplifié dans coffret MSS-MC

  • Séparation à deux étages
  • Fenêtre permettant une visualisation au cœur de l’équipement
  • Grille magnétique amovible
  • Grande variabilité de raccordements
  • 18 700 Gauss au noyau magnétique et 12 200 Gauss sur le tube de protection (en acier inoxydable)

Il s’agit d’une conception classique où les grilles magnétiques sont posées à travers par rapport à la porte d’entrée. Il est possible de contrôler de manière continue le flux de matériaux et l’état de contamination des tubes grâce à une fenêtre de contrôle.

Lors du nettoyage, les grilles sont sorties du séparateur et il est possible de les nettoyer facilement et rapidement car des impuretés tombent spontanément de la surface des tuyaux de protection après la sortie des noyaux magnétiques.

ProduitCapacité maximale (m3/h)Diamètre de l'entrée/de la sortie (mm)Carte de données
MSS-MC 100/3 N 4 99 Visualiser le PDF
MSS-MC 120/3 N 4 119 Visualiser le PDF
MSS-MC 100/5 N 4 99 Visualiser le PDF
MSS-MC 150/5 N 7 149 Visualiser le PDF
MSS-MC 200/5 N 8 199 Visualiser le PDF
MSS-MC 200/7 N 8 199 Visualiser le PDF
MSS-MC 250/9 N 11 249 Visualiser le PDF
MSS-MC 300/9 N 15 299 Visualiser le PDF

Nous produisons des séparateurs magnétiques dans ces trois degrés d'induction magnétique


Degré 1
(standard)
Degré 2
(la force d'arrachement la plus élevée)
Degré 3
(l'induction magnétique la plus élevée)
Induction sur la surface de l'aimant 17 000 G 16 100 G 18 700 G
Induction sur l'enveloppe de l'aimant 10 700 G 10 600 G 12 200 G
Force d'arrachement (mesurée sur la surface de l'aimant) 107 N 176 N 149 N
Force d'arrachement (mesurée sur l'enveloppe de l'aimant) 74 N 140 N 101 N
Séparateurs magnétiques en stock

Certains produits appartenant à cette gamme de modèles sont disponibles en stock et peuvent donc être immédiatement enlevés. Nous élargissons sans cesse l’offre de séparateurs magnétiques que nous avons en stock afin de pouvoir vous approvisionner au plus vite. Veuillez contacter notre agent commercial pour en savoir plus sur les disponibilités.

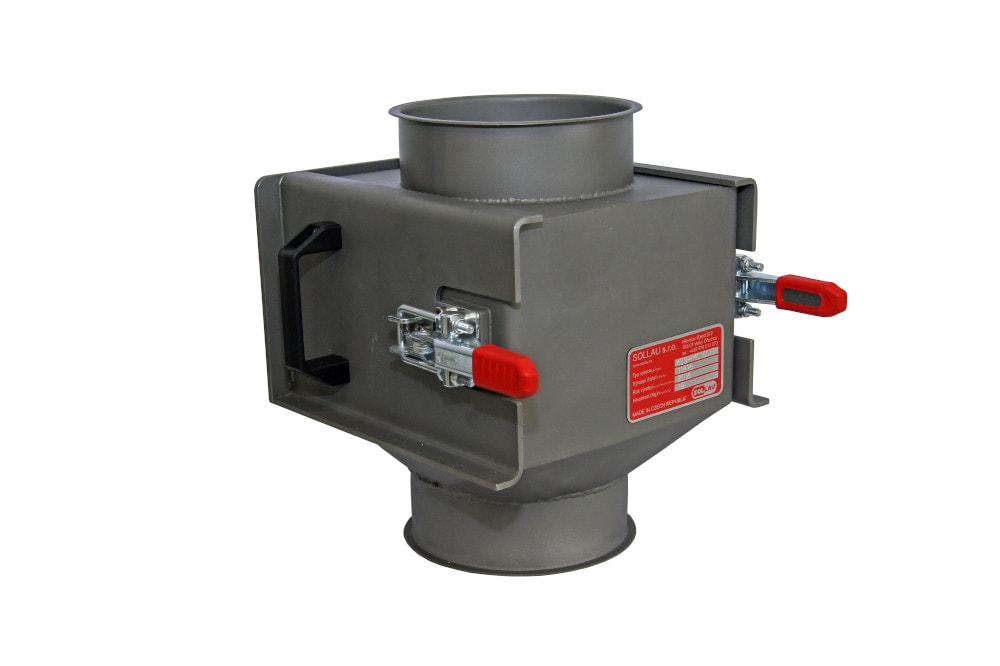

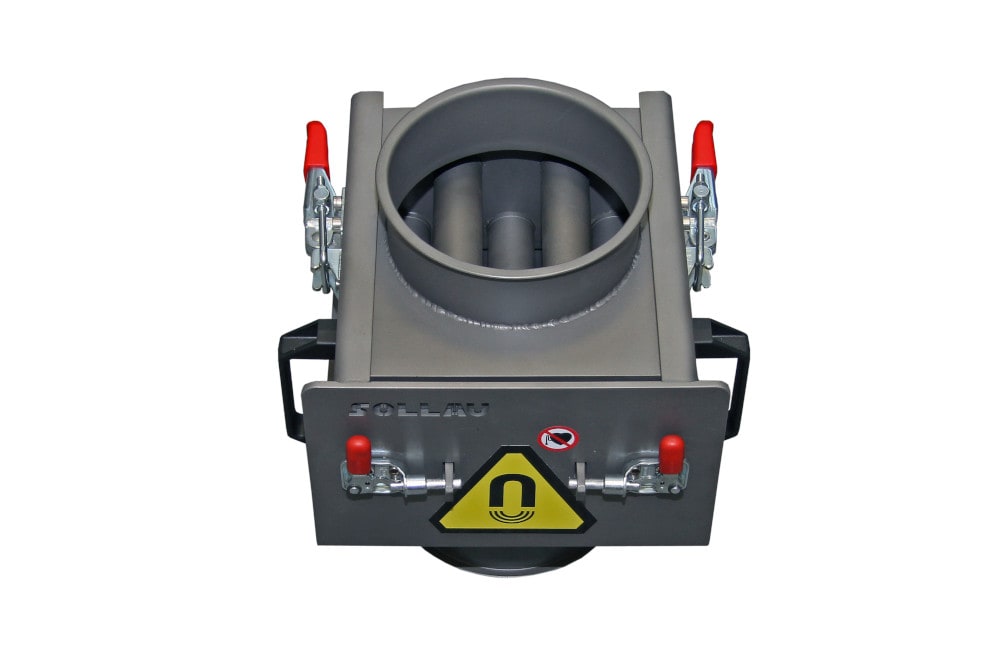

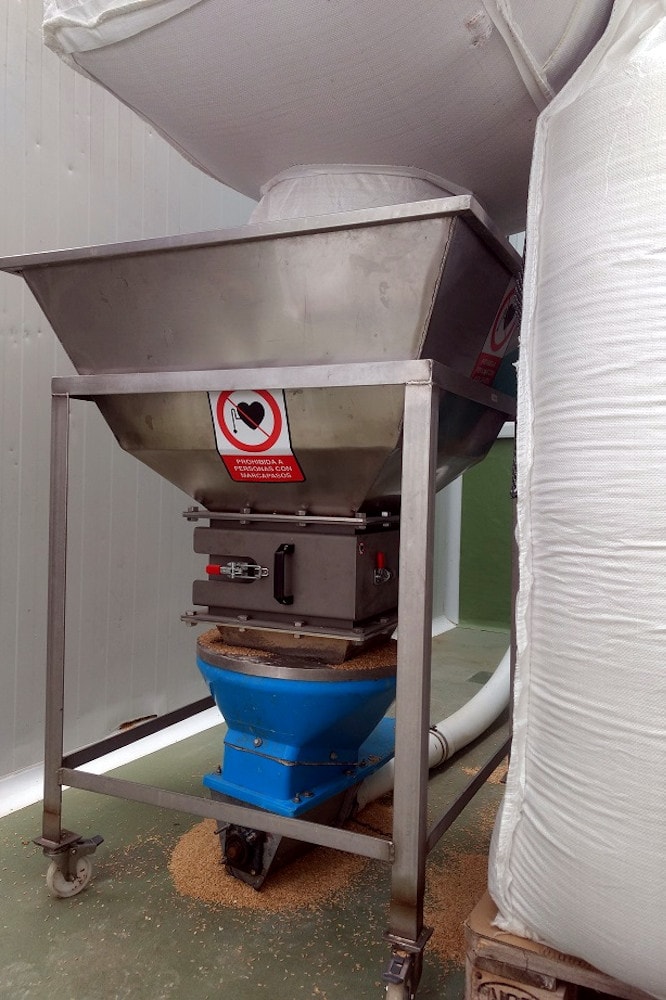

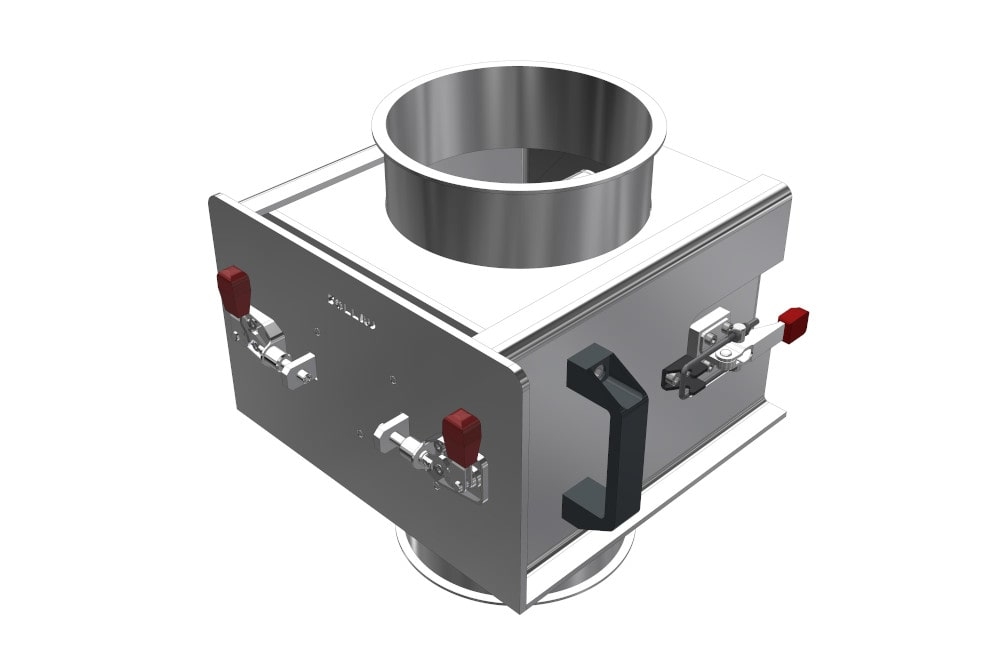

MSS-MC IN

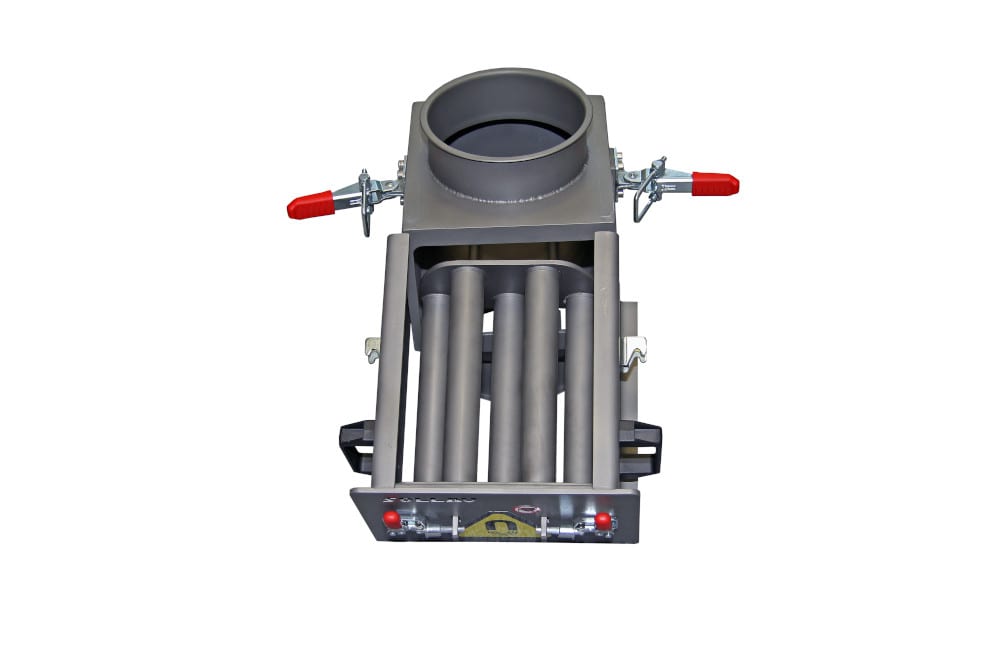

Aimant grille à nettoyage simplifié dans coffret MSS-MC IN

  • Séparation à deux étages
  • Grille magnétique ayant une structure massive pour une manutention en toute sécurité
  • Grille peut être équipée de barres de guidage qui faciliteront le processus de nettoyage
  • Design innovant qui empêche la matière de se coller à l’intérieur du séparateur
  • Grande variabilité de raccordements
  • 18 700 Gauss au noyau magnétique et 12 200 Gauss sur le tube de protection (en acier inoxydable)

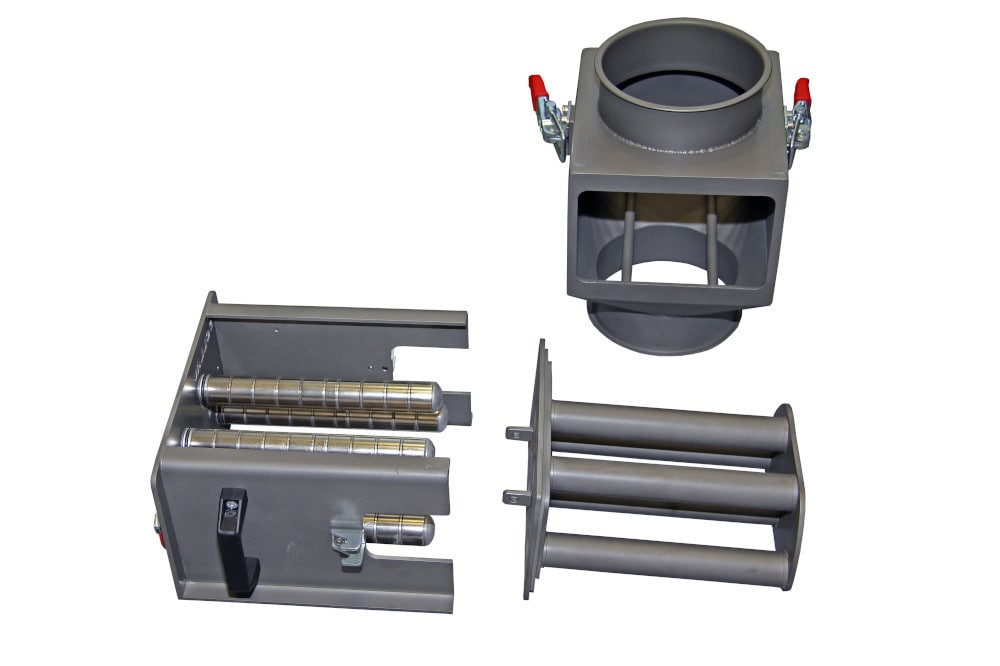

En comparaison avec le séparateur normal à grille, les noyaux magnétiques de ce séparateur innové sont posés dans le sens de l’ouverture de la porte d’entrée. L’avantage de cet arrangement consiste dans le fait que les séparateurs à grandes dimensions peuvent être équipés avec les barres de guidage permettant la manipulation facile des grilles magnétiques lourdes.

La structure intérieure du séparateur est conçue de telle sorte qu’elle minimise l’accumulation non désirable des matériaux dans n’importe quelle partie du séparateur (ce qui est nécessaire par exemple pour pouvoir respecter les strictes conditions hygiéniques des industries pharmaceutique et agroalimentaire).

ProduitCapacité maximale (m3/h)Diamètre de l'entrée/de la sortie (mm)Carte de données
MSS-MC IN 100/3 N 4 99 Visualiser le PDF
MSS-MC IN 120/3 N 4 119 Visualiser le PDF
MSS-MC IN 100/5 N 4 99 Visualiser le PDF
MSS-MC IN 150/5 N 7 149 Visualiser le PDF
MSS-MC IN 200/5 N 8 199 Visualiser le PDF
MSS-MC IN 200/7 N 8 199 Visualiser le PDF
MSS-MC IN 250/9 N 11 249 Visualiser le PDF
MSS-MC IN 300/9 N 15 299 Visualiser le PDF

Nous produisons des séparateurs magnétiques dans ces trois degrés d'induction magnétique


Degré 1
(standard)
Degré 2
(la force d'arrachement la plus élevée)
Degré 3
(l'induction magnétique la plus élevée)
Induction sur la surface de l'aimant 17 000 G 16 100 G 18 700 G
Induction sur l'enveloppe de l'aimant 10 700 G 10 600 G 12 200 G
Force d'arrachement (mesurée sur la surface de l'aimant) 107 N 176 N 149 N
Force d'arrachement (mesurée sur l'enveloppe de l'aimant) 74 N 140 N 101 N

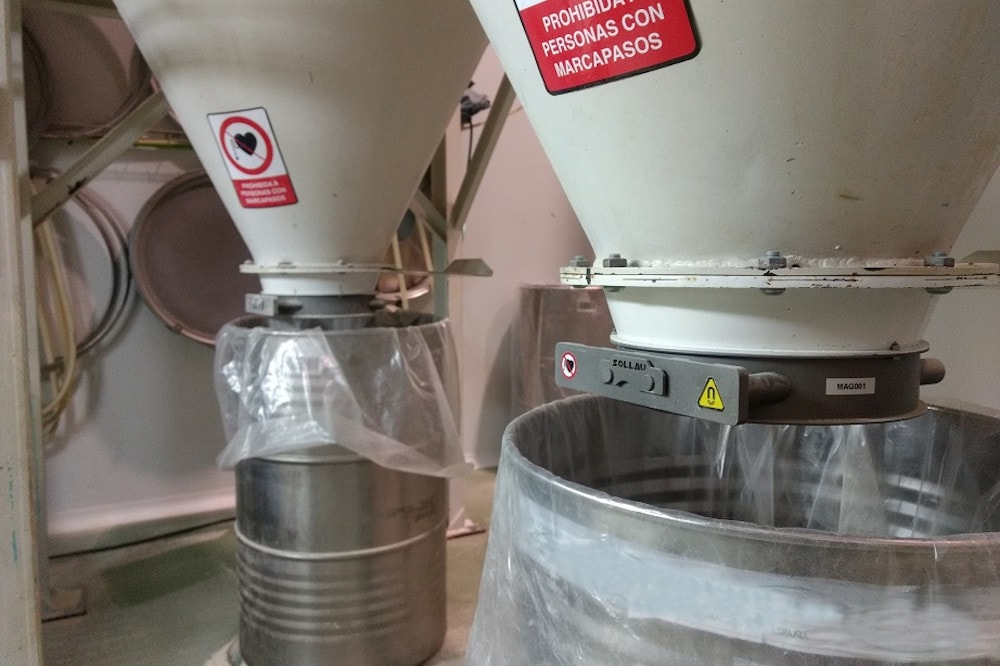

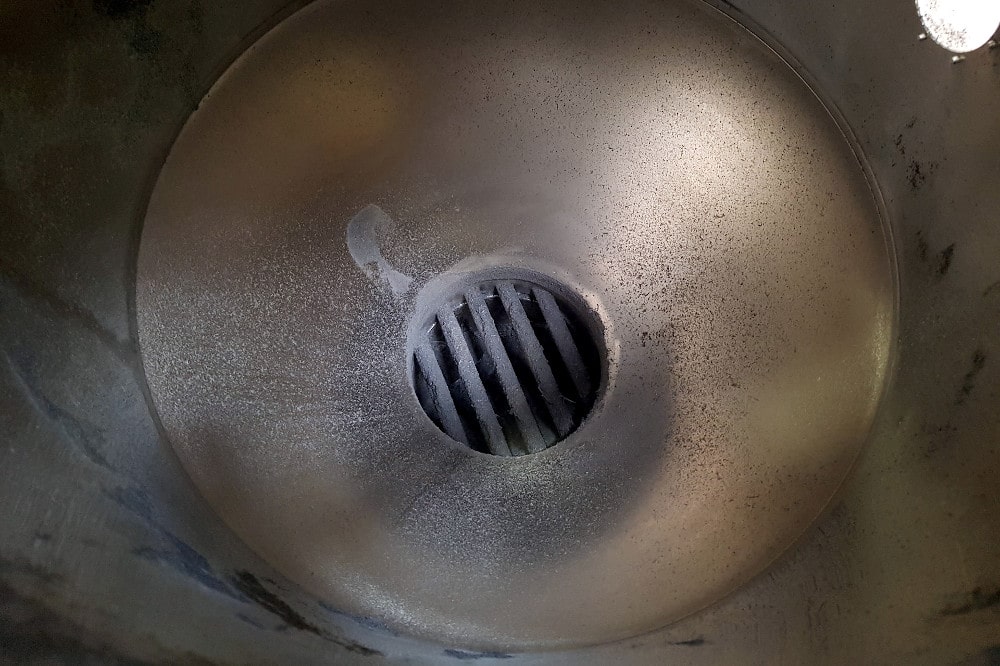

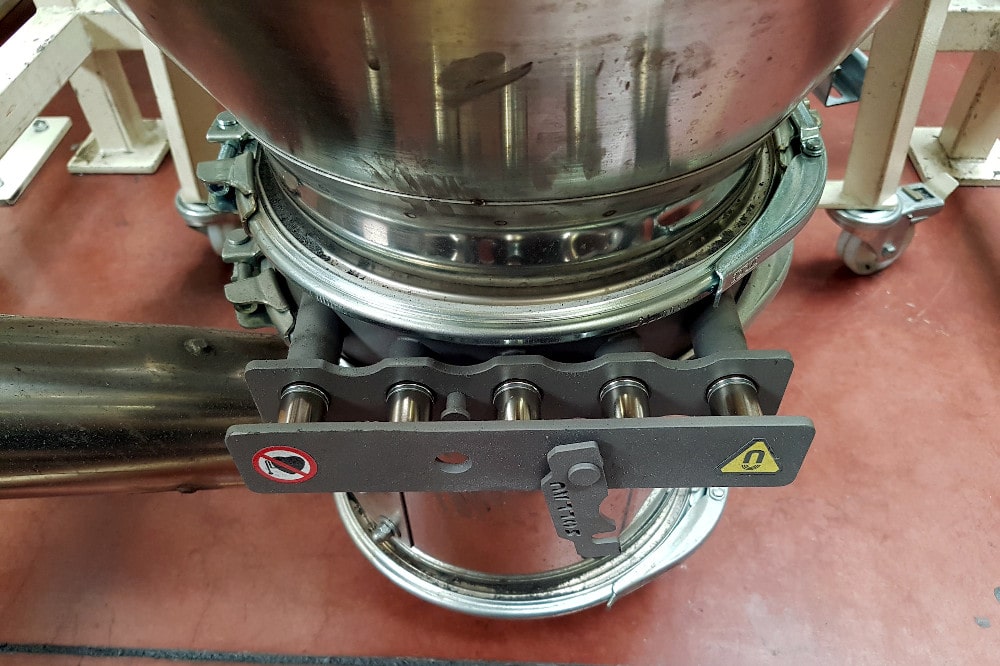

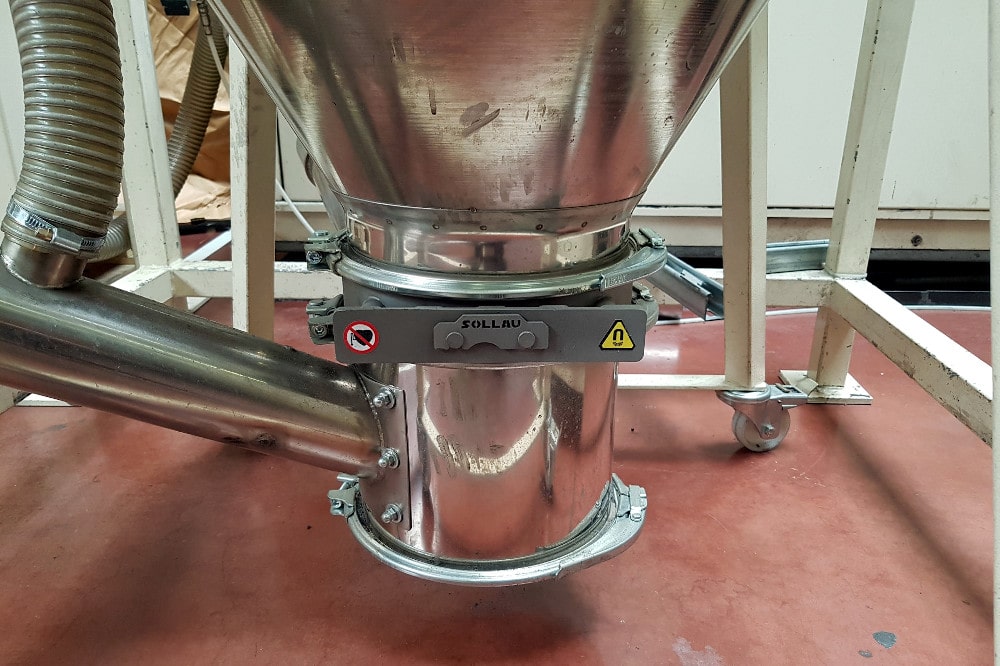

MSS-MC EKO

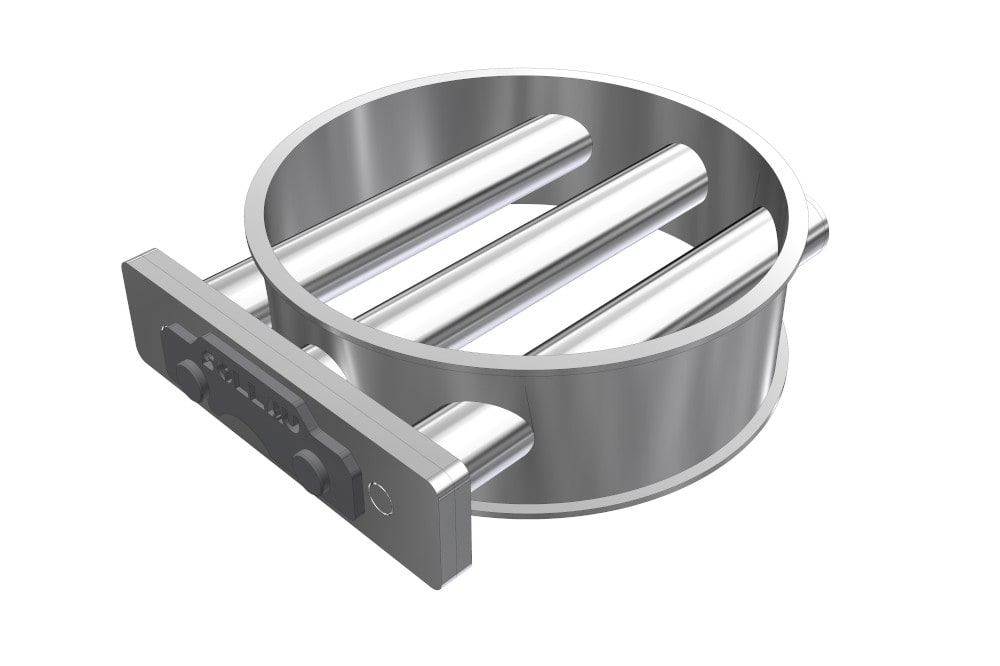

Aimant grille à nettoyage simplifié dans coffret MSS-MC EKO

  • Séparation à un étage
  • Hauteur d’encombrement réduite (50 mm)
  • Raccordement par brides JACOB
  • Frais d’acquisition réduits
  • 9 000 Gauss au noyau magnétique et 5 200 Gauss sur le tube de protection (en acier inoxydable)

Cette version économique du séparateur dans le coffret n’a pas toutes les options offertes par les séparateurs communs, mais toutefois elle offre quelques avantages incontestables. Elle est idéale pour être appliquée dans les systèmes de tuyauterie où il ne serait pas possible d’installer MSS-MC ou bien MSS-MC IN à cause de leur hauteur (le MSS-MC EKO n’a que 50 mm de hauteur, donc il peut entrer pratiquement partout).

Les brides JACOB assurent la fixation facile et rapide de ce séparateur et c'est pourquoi les sorties des entonnoirs et les embouts du remplissage des big bags etc. sont les lieux parfaits pour l'application de MSS-MC EKO. Également son prix de vente est très intéressant. Seul bémol étant sa capacité inférieure (il s’agit en effet d’un séparateur à tubes étroits, c’est pourquoi il convient plutôt pour des matériaux peu contaminés) et la nécessité de sortir le séparateur du système de tuyauterie afin de le nettoyer (au cas où celui soit installé directement à l’intérieur de la tuyauterie et non par exemple au bout d’une sortie de la trémie).

ProduitCapacité maximale (m3/h)Diamètre intérieur (mm)Carte de données
MSS-MC EKO 100 N 1,5 99 Visualiser le PDF
MSS-MC EKO 150 N 3 149 Visualiser le PDF
MSS-MC EKO 200 N 4,5 199 Visualiser le PDF
MSS-MC EKO 250 N 7 249 Visualiser le PDF

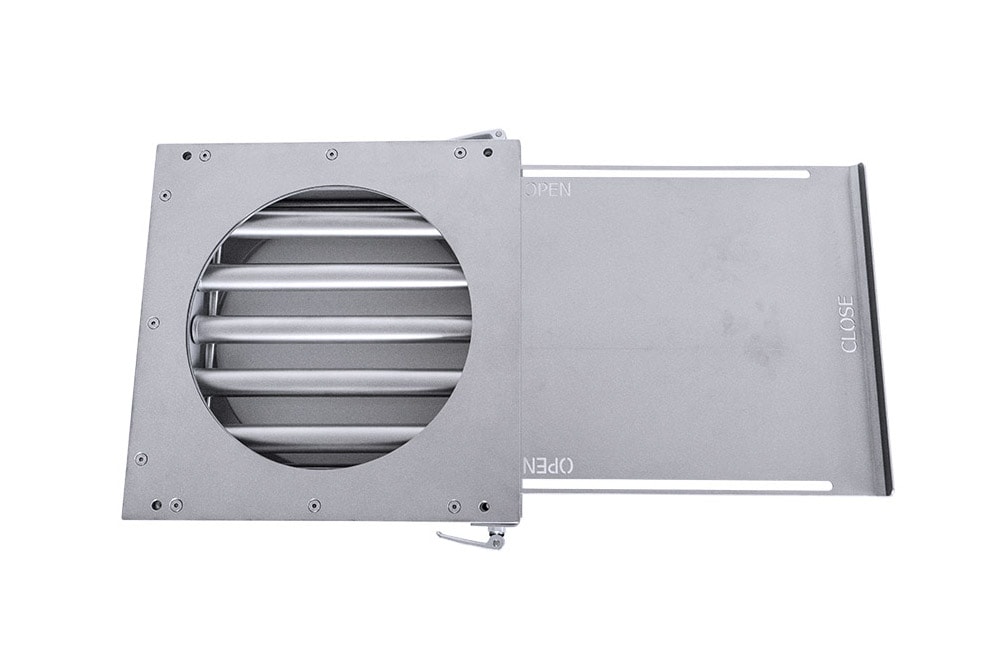

MSS-MC HL

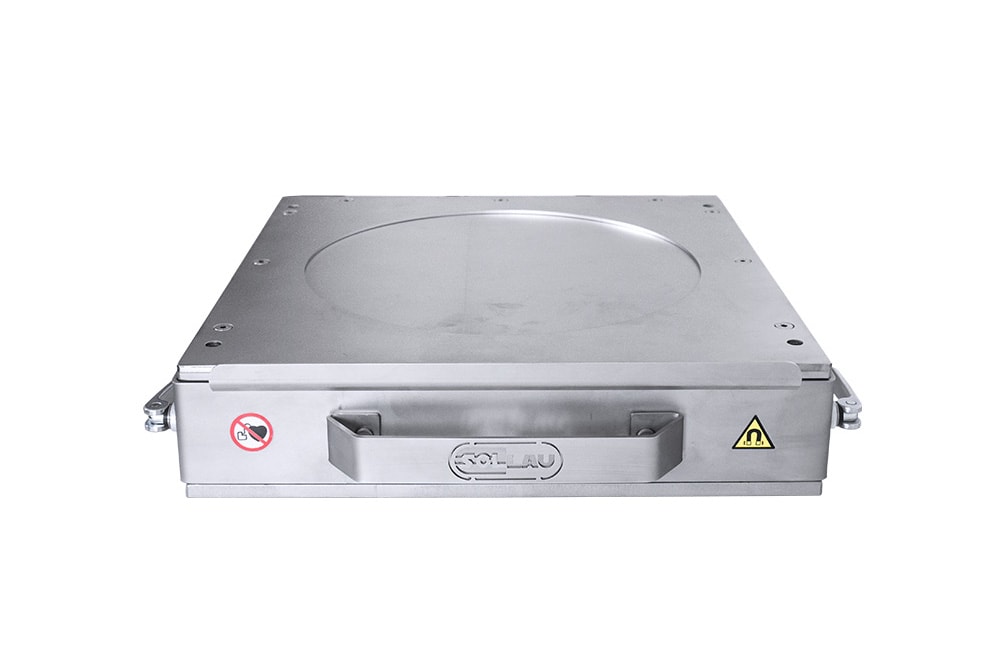

Aimant grille à nettoyage simplifié dans coffret MSS-MC HL

  • Séparation à deux étages
  • Hauteur d’encombrement réduite
  • Réalisation robuste = le séparateur est capable de faire face à de grandes charges
  • Barrage permettant d’interrompre le flux de matière
  • 9 000 Gauss au noyau magnétique et 6 000 Gauss sur le tube de protection (en acier inoxydable)

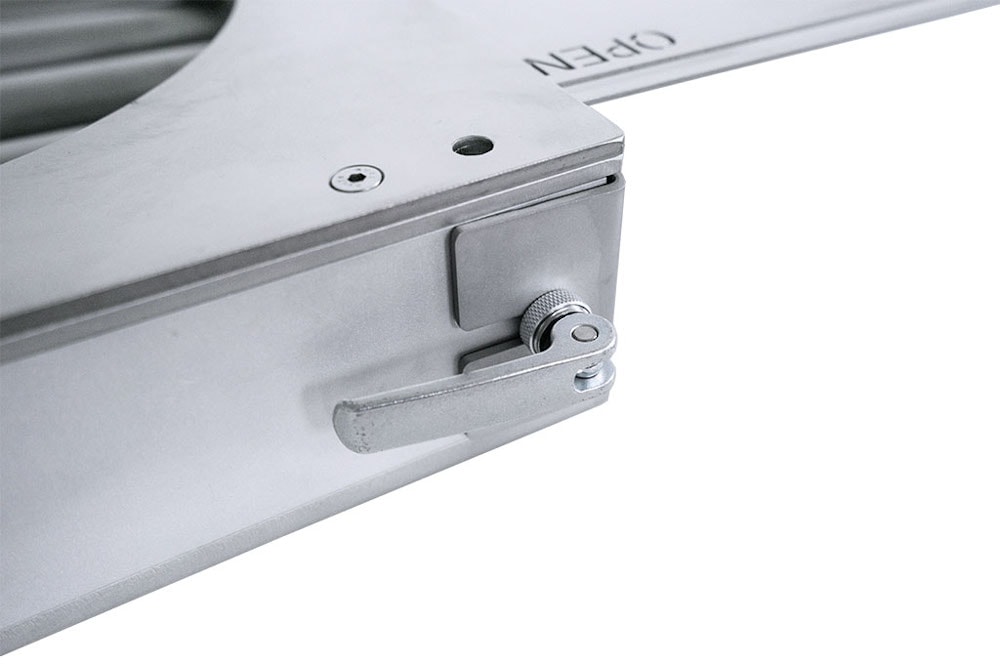

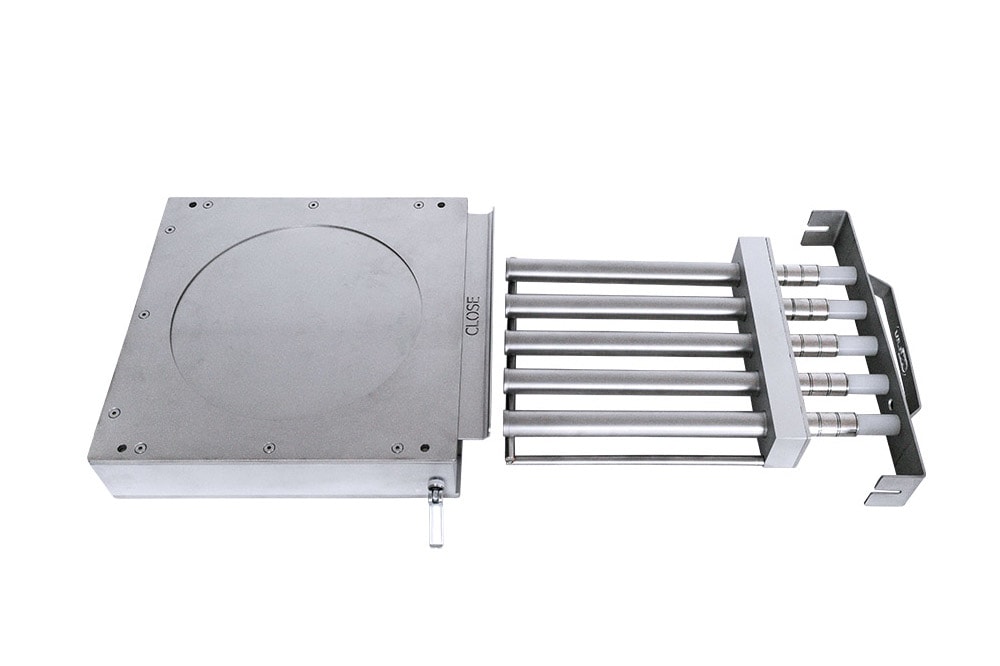

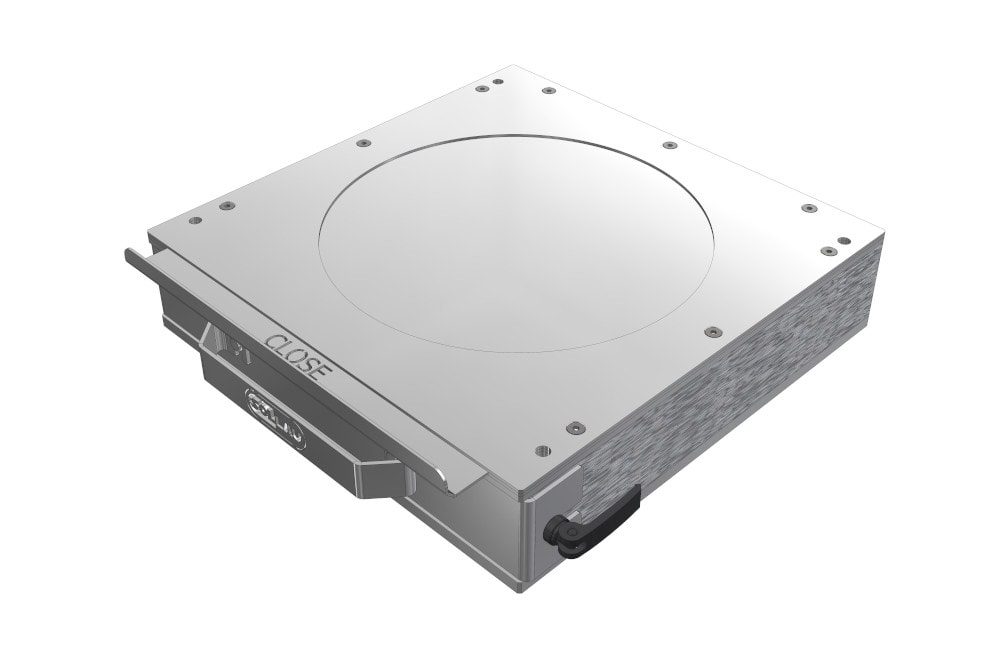

Ce séparateur magnétique spécial à grille est équipé d’une bride métallique particulièrement massive (tout en étant très légère), possède une hauteur de montage très faible et est muni d’un clapet pour l’interruption manuelle du flux de matériau dans le séparateur. Tous ces paramètres rendent ce séparateur adapté pour les services ou lignes où il pourrait être problématique ou inadéquat d’interrompre le flux de matériau dans le séparateur.

En même temps, la conception robuste garantit que le séparateur résiste même aux charges très importantes. Les autres paramètres sont semblables au MSS-MC IN, le séparateur comporte donc des grilles magnétiques placées dans le sens de l’ouverture du portillon d’entrée. Pour le nettoyage, les grilles sont sorties du séparateur et peuvent être nettoyées facilement et rapidement. Le séparateur est à la base destiné aux applications de tuyauterie dans l’industrie du plastique (placé avant les presses à injection, les extrudeuses, etc.).

fr
ProduitDiamètre intérieur (mm)Carte de données
MSS-MC HL 100/3 N 100 Visualiser le PDF
MSS-MC HL 150/5 N 150 Visualiser le PDF
MSS-MC HL 200/7 N 200 Visualiser le PDF
MSS-MC HL 250/9 N 250Visualiser le PDF
MSS-MC HL 300/9 N 300 Visualiser le PDF

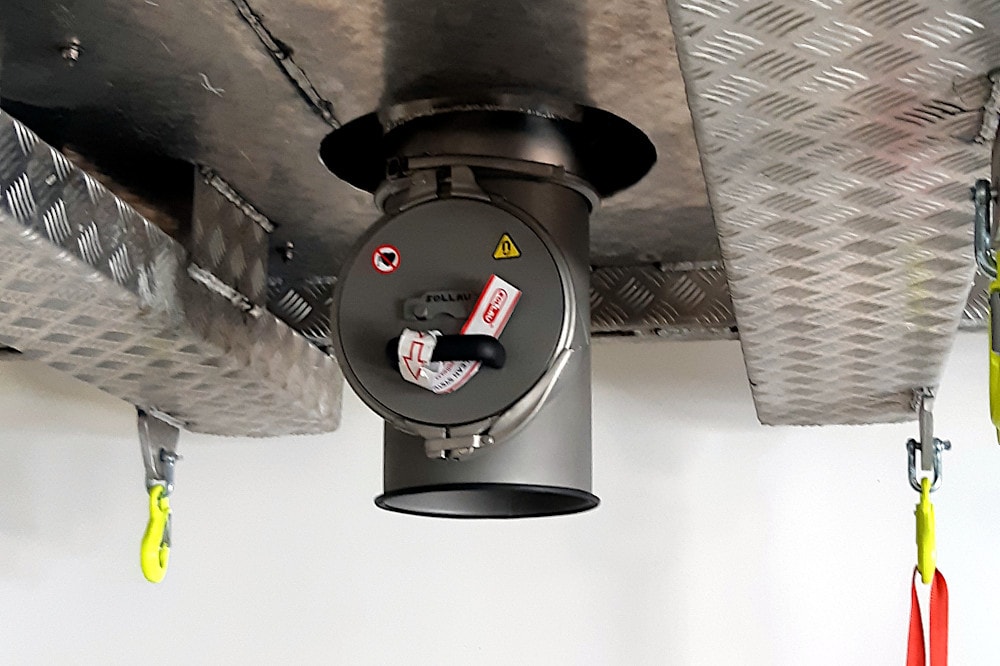

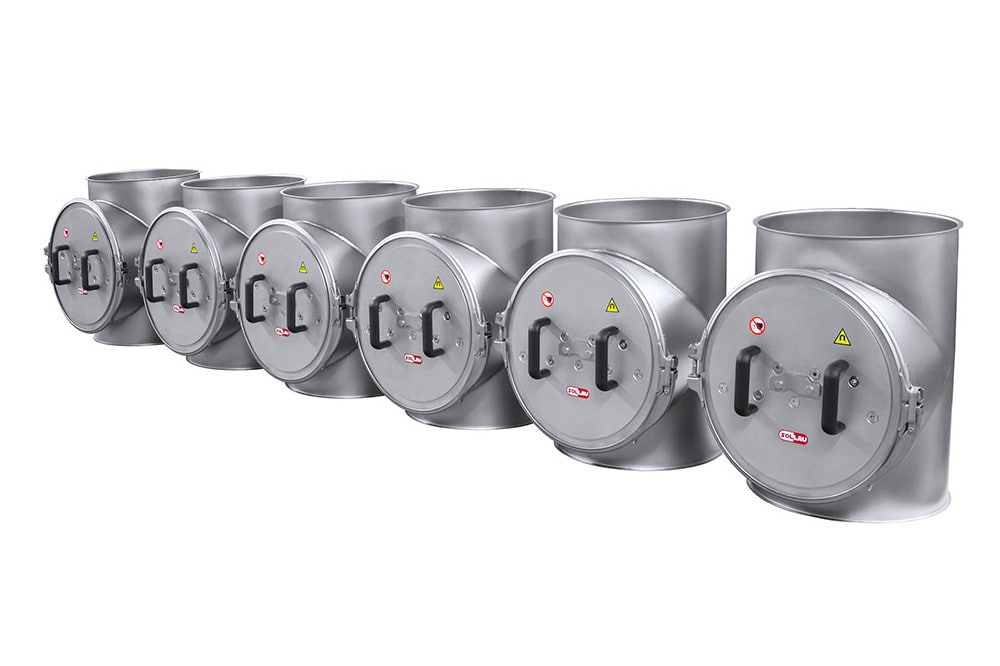

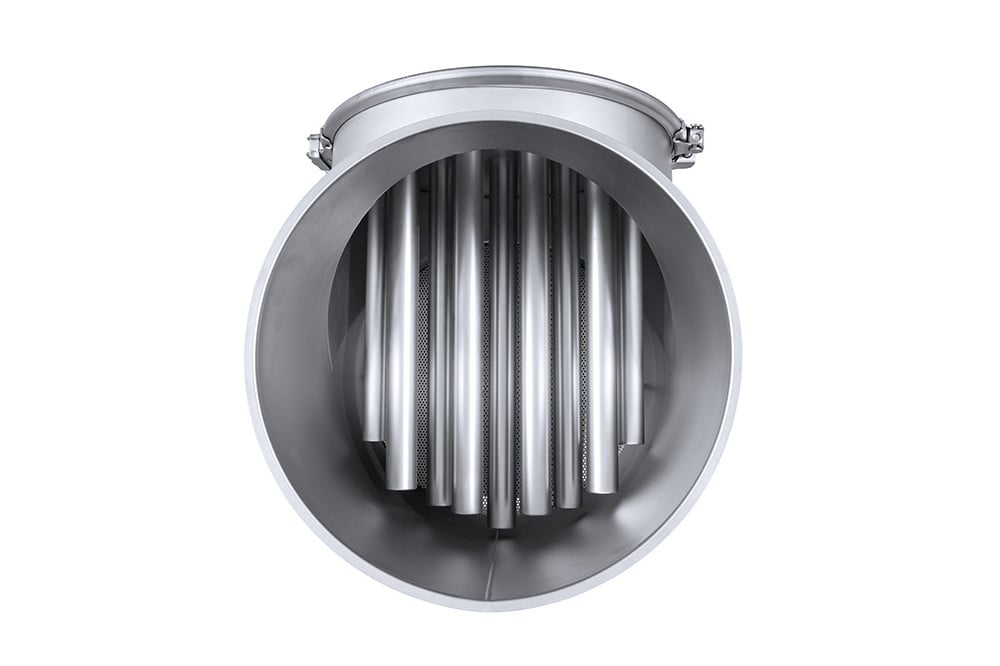

MSS-MC COMPACT

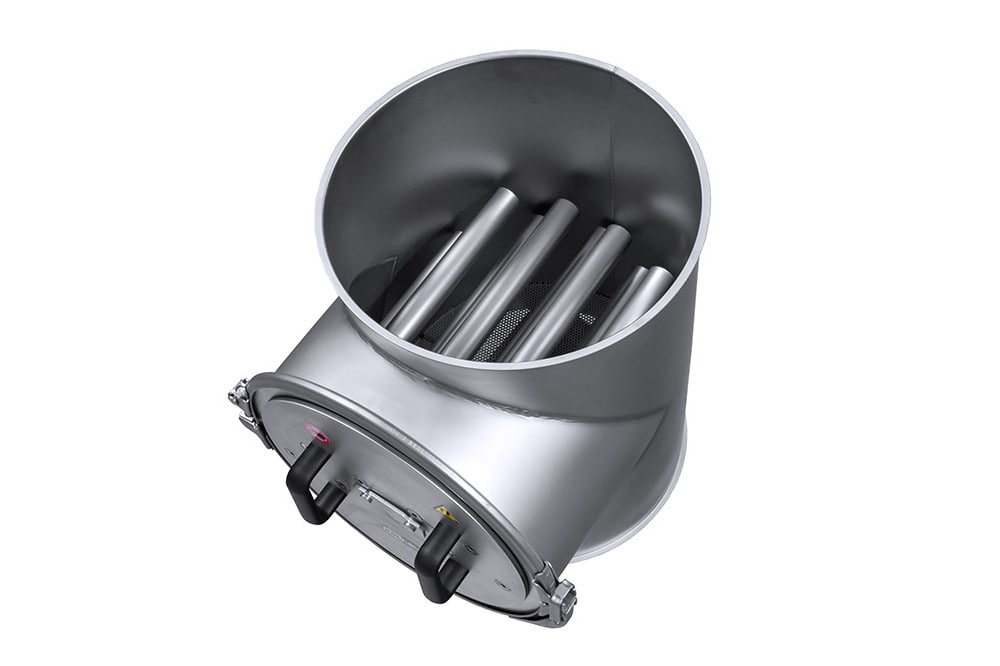

Aimant grille à nettoyage simplifié dans coffret MSS-MC COMPACT

  • Séparation à deux étages
  • Raccordement par brides JACOB
  • Frais d’acquisition réduits
  • 13 500 Gauss au niveau de la paroi

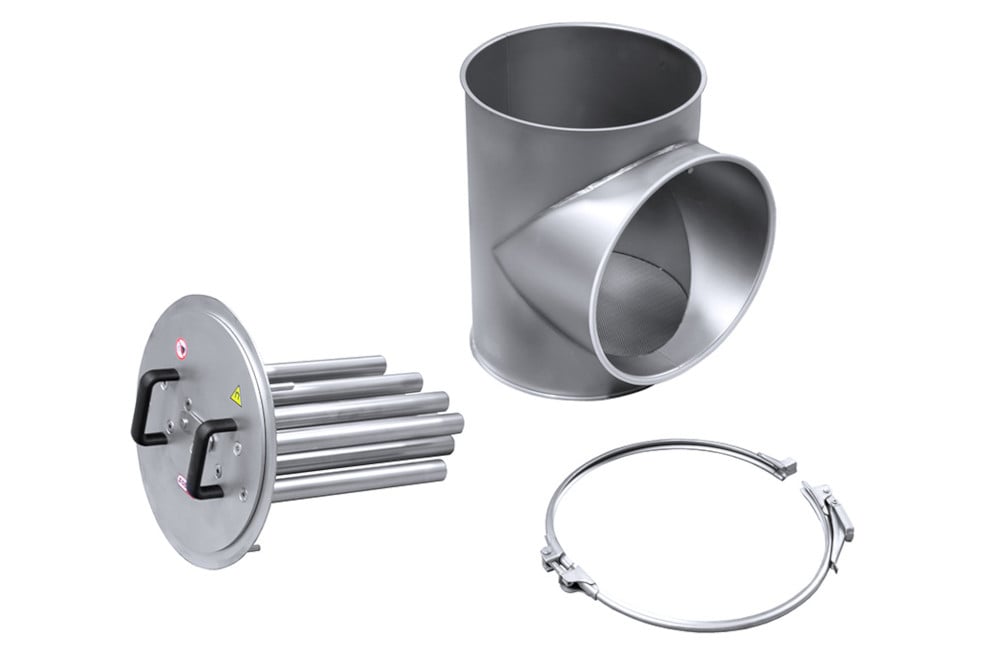

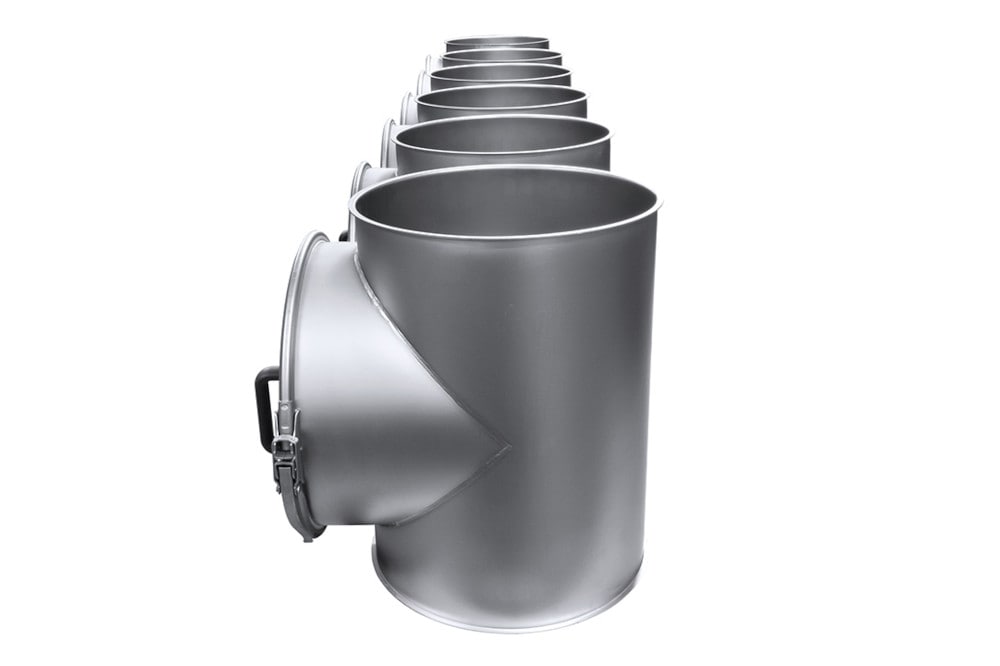

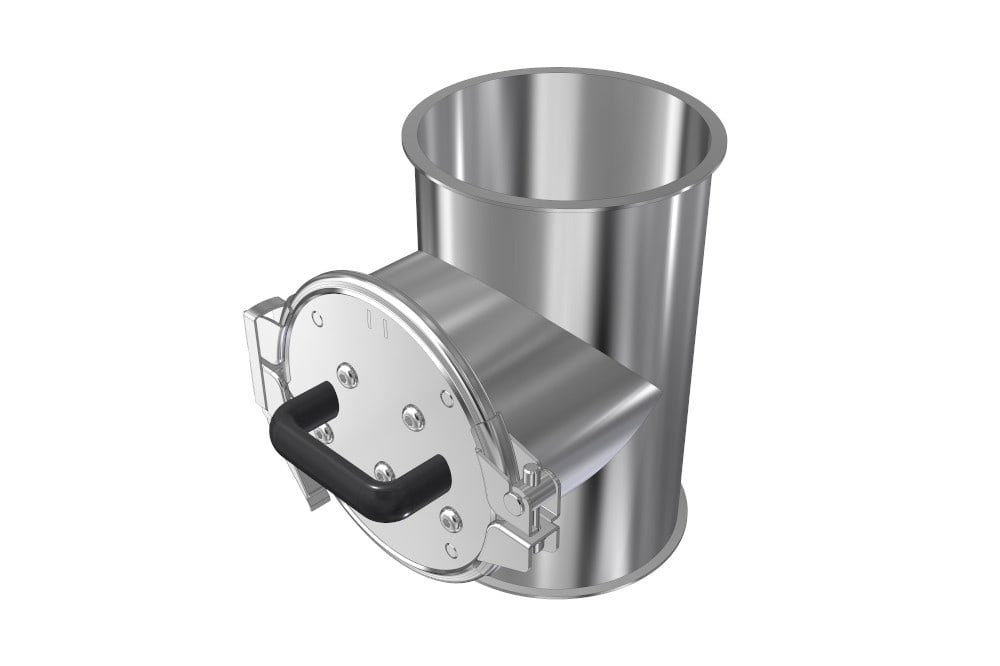

Il s’agit d’une version économique, mais pleinement fonctionnelle du séparateur magnétique à grille, pour une application dans les systèmes de tuyauterie JACOB. Le séparateur se termine des deux côtés par des brides JACOB (de diamètre 50 à 300 mm). En comparaison aux séparateurs à grille courants, il est moins cher, plus léger et prend moins de place en hauteur. De plus, le corps rond du séparateur assure une circulation fluide du matériau par le séparateur (le matériau ne se tasse pas et ne s’accumule pas à l’intérieur du séparateur).

Le séparateur comporte des grilles magnétiques placées dans le sens de l’ouverture du portillon d’entrée. Pour le nettoyage, les grilles sont sorties du séparateur et peuvent être nettoyées facilement et rapidement. Grâce aux brides de raccord JACOB, l’utilisation de ce séparateur est universelle (il peut même être installé derrière un équipement d’aspiration ou de dépoussiérage).

ProduitDiamètre intérieur (mm)Carte de données
MSS-MC COMPACT 100/3 N 99 Visualiser le PDF
MSS-MC COMPACT 150/5 N 149 Visualiser le PDF
MSS-MC COMPACT 200/7 N 199 Visualiser le PDF
MSS-MC COMPACT 250/9 N 249 Visualiser le PDF
MSS-MC COMPACT 300/9 N 299 Visualiser le PDF

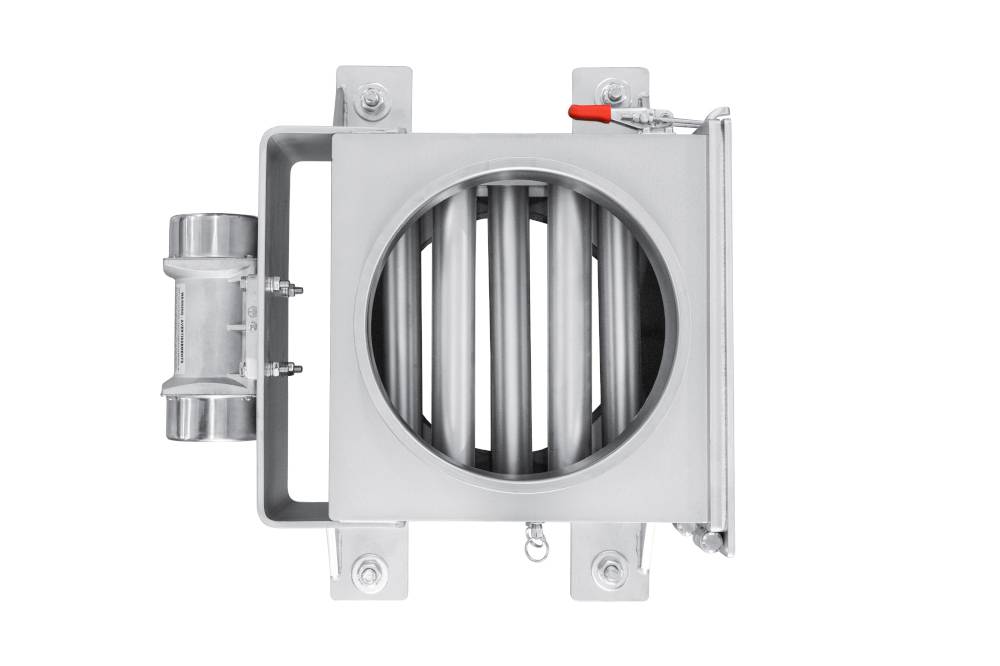

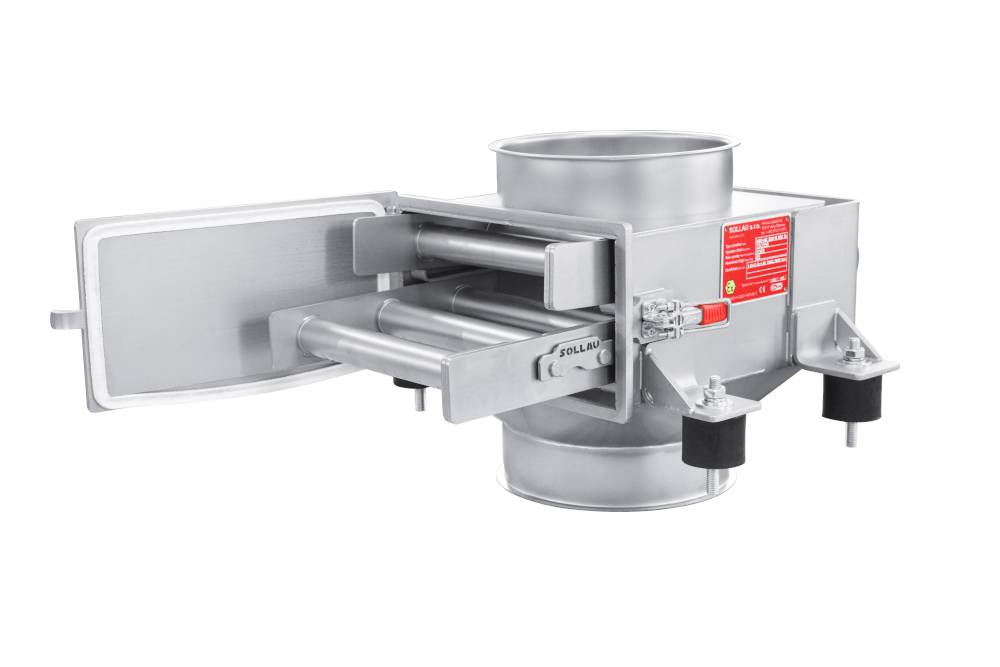

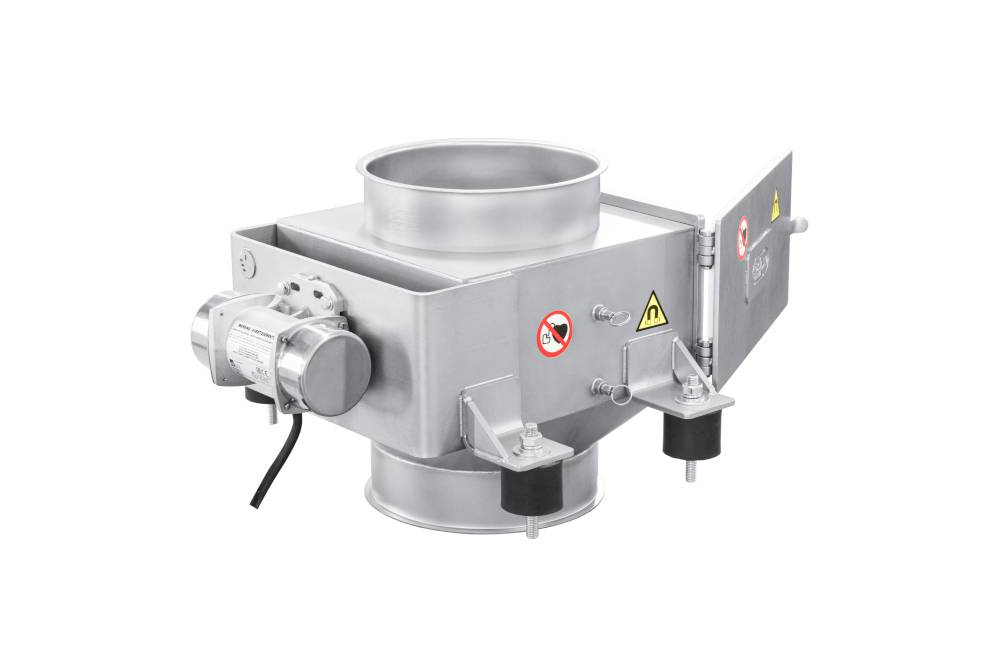

MSS-MC VIBRO

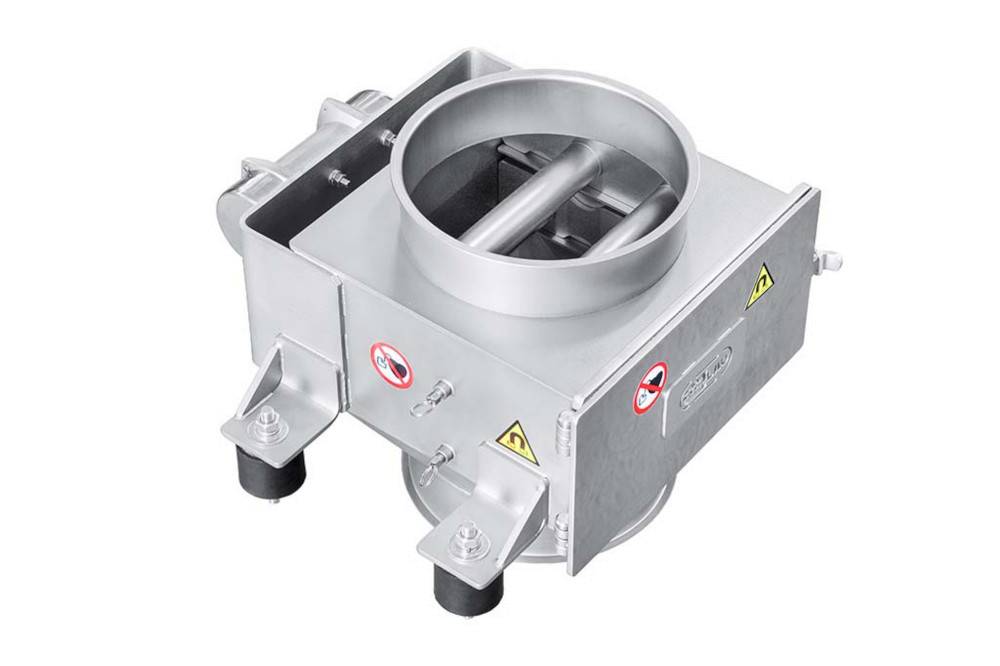

Aimant grille à nettoyage simplifié dans coffret MSS-MC VIBRO

  • Séparation à deux étages

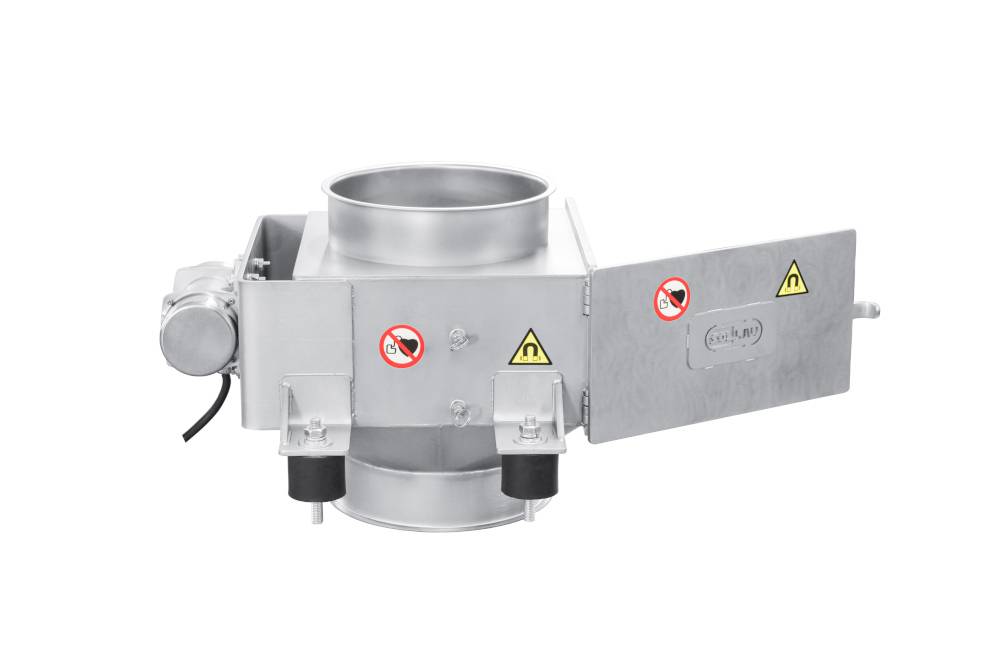

  • Équipé d’un micro-vibrateur électrique
  • Destiné aux matériaux granulaires et poudreux de haute densité qui risquent de bloquer et de boucher les séparateurs magnétiques à grille classiques
  • Grande variabilité de raccordements
  • 18 700 Gauss au niveau du noyau et 12 200 Gauss sur le tube de protection

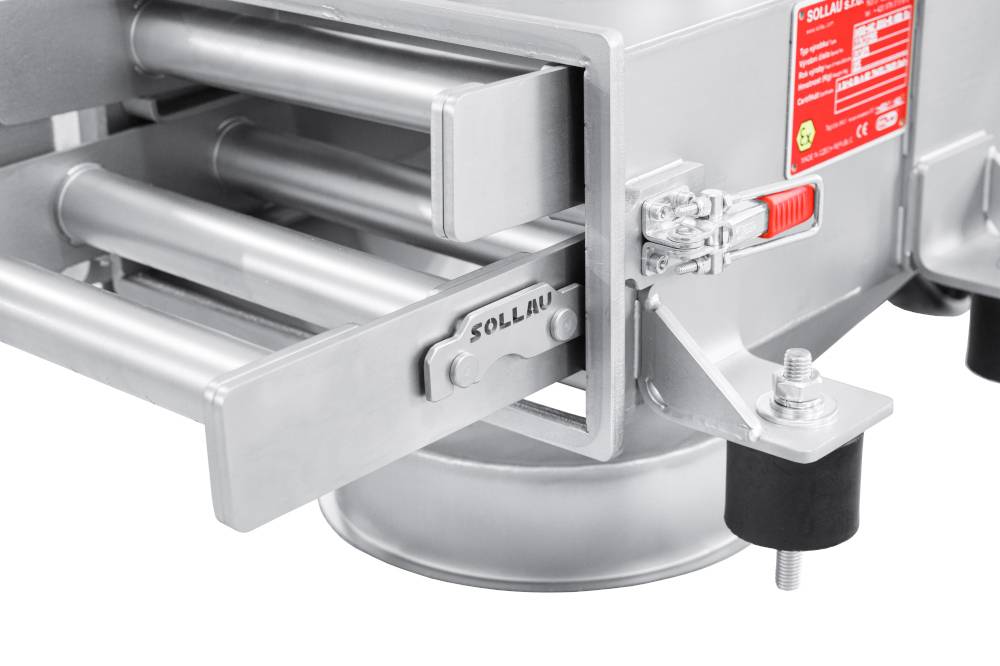

Ce séparateur est exceptionnel en ce sens qu’il permet de tirer profit des avantages d’un séparateur magnétique à grille (induction magnétique élevée, haute qualité de séparation) pour effectuer une séparation dans des matières qui ont tendance à former des grumeaux.

Ce séparateur magnétique est équipé d’un électromoteur vibrant qui a été placé à l’extérieur du caisson du séparateur. Les vibrations empêchent que la matière bloque les grilles magnétiques. De ce fait, la séparation magnétique est de très haute qualité et le flux de matière au travers du séparateur reste fluide et continu.

Le séparateur a été conçu pour que ses vibrations n’aient aucun impact sur les équipements technologiques situés aux alentours.



Dans quels secteurs industriels utiliser un séparateur à grilles magnétiques?

Le séparateur magnétique avec grilles fixes trouve son application en particulier dans le domaine du recyclage et du traitement des déchets, dans l'industrie du bois, l'industrie alimentaire, l'industrie du plastique, l'extraction et le traitement de minéraux, la production industrielle de céramique et de verre etc.
