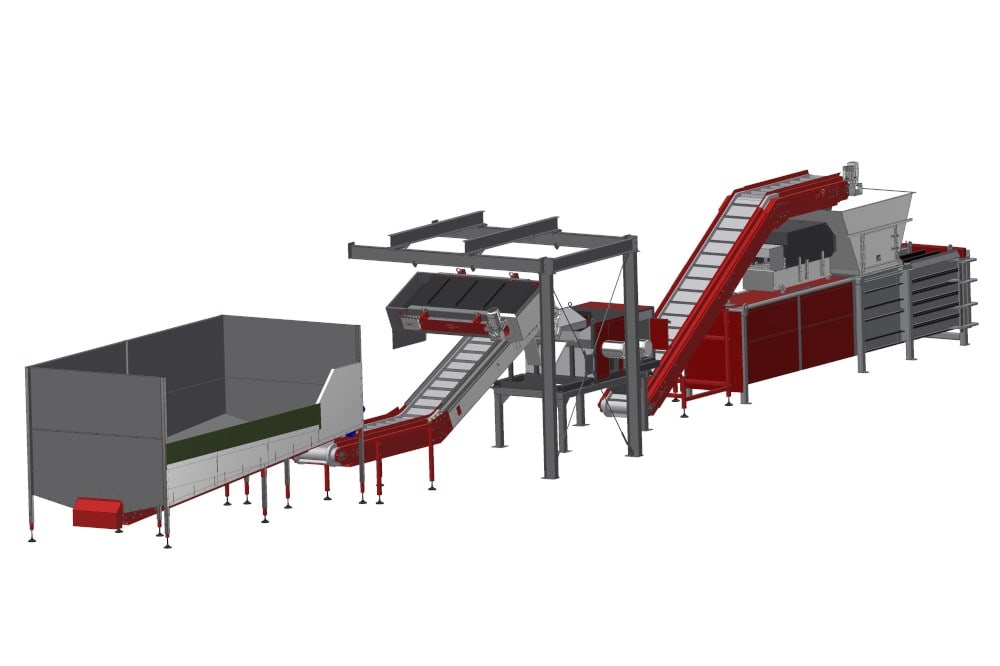

Ligne de triage final des déchets en plastique
Composition de la ligne

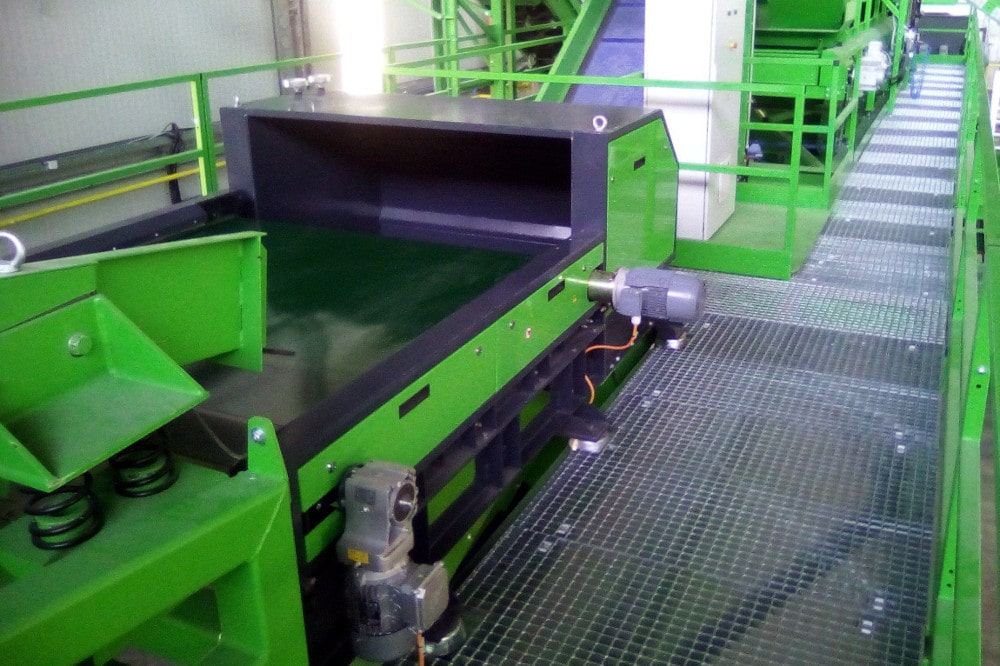

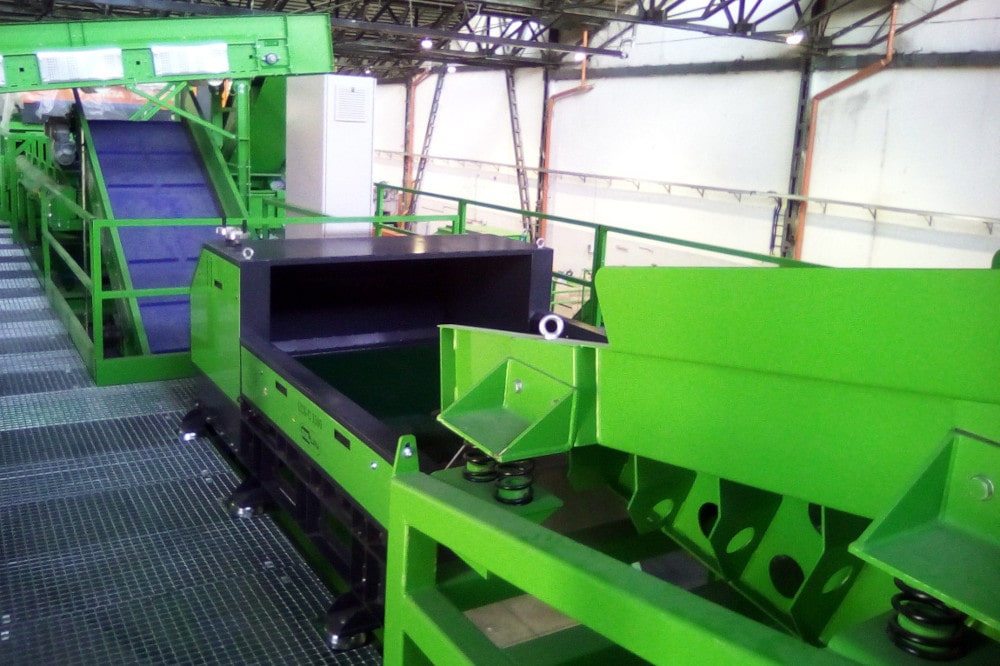

Chargeur vibrant

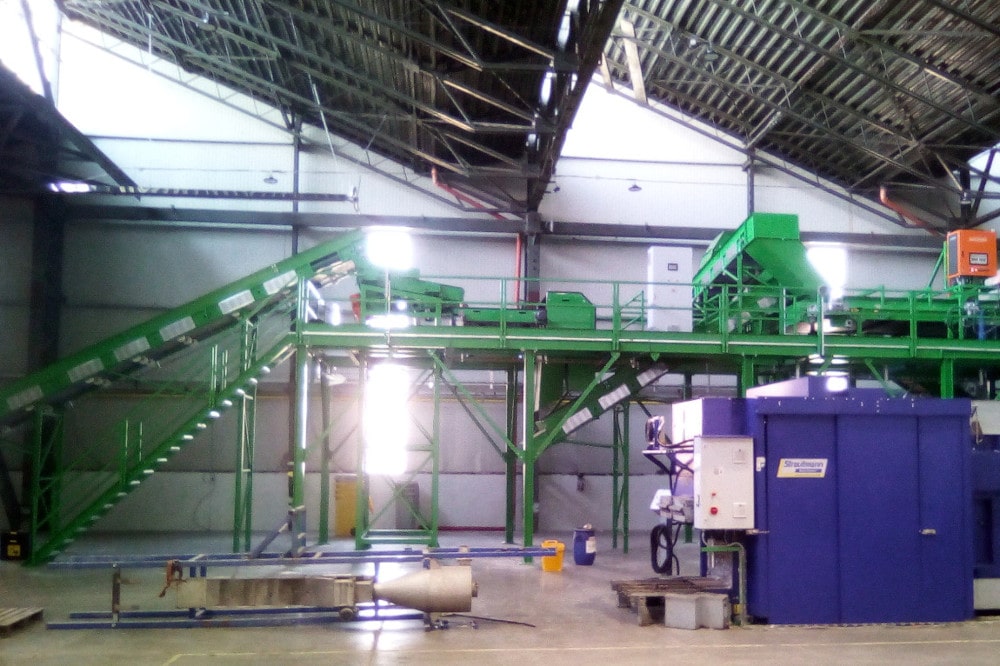

Étude de cas
Enjeux principaux
- Outre tous les types de plastique (PET, HDPE, PP, films en plastique, Tetrapack, etc.), il y a également plusieurs pourcents d’impuretés ferreuses et non-ferreuses (cannettes, couvercles, bouchons, etc.) dans les déchets ménagers en plastique de taille relativement grande (de 50 x 10 x 1 mm à 300 x 250 x 1 mm)
- De grandes quantités à traiter (jusqu’à 1800 kg/heure) et une épaisse couche de matière transportée
- La nécessité de séparer aussi bien des impuretés métalliques magnétiques et non magnétiques
Solution proposée par la société SOLLAU s.r.o. : nous avons conçu un système de séparateurs permettant de séparer aussi bien les impuretés métalliques magnétiques que les impuretés métalliques non-magnétiques. L’aimant en ferrite placé au-dessus du convoyeur DND-AC Ms4 EKO, à nettoyage automatique, a un champ magnétique profond et est donc capable de faire ressortir des objets ferromagnétiques se trouvant à une profondeur pouvant atteindre 320 mm. En parallèle, il protège également le séparateur de métaux non-ferreux ECS-C 2000 RAM contre les détériorations dues à la présence de particules de fer. Le rouleau magnétique MV 254 N 1200, équipé d’aimants néodymes, sépare les contaminants ferreux se trouvant dans les basses couches de la matière et protège le séparateur de métaux non-ferreux ECS-C 2000 RAM contre les éventuelles détériorations. Le séparateur de métaux non-ferreux ayant un rotor magnétique centré ECS-C 2000 RAM capturera tous les gros objets non-magnétiques qui sont conducteurs.
SOLLAU – Nos produits sont soudés par de véritables professionnels!
Certificats de la société SOLLAU:
Certificat de soudure d’équipements sous pression selon PED 2014 / 68 / UE
Certificat de soudeur selon EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 – 1 à 5, EN 13445 – 1 à 5
Cette ligne n'est pas conçue pour trier les plastiques par type de matériau ou par couleur — son unique objectif est d'éliminer les contaminants métalliques (ferromagnétiques et non ferromagnétiques) des déchets plastiques mélangés avant leur traitement ultérieur. Elle ne comprend pas de spectrophotomètre NIR ni de tri en fractions plastiques. Elle convient aux opérations qui ont besoin de purifier le matériau plastique entrant des métaux, et non de trier les déchets plastiques.
La ligne traite jusqu'à 1 800 kg de matériau par heure. Elle est conçue pour les déchets plastiques municipaux mélangés — PET, HDPE, PP, films, Tetra Pak — contenant quelques pourcents de contaminants métalliques : boîtes de conserve, couvercles, bouchons. La fraction traitée a des dimensions allant de 50×10×1 mm à 300×250×1 mm.

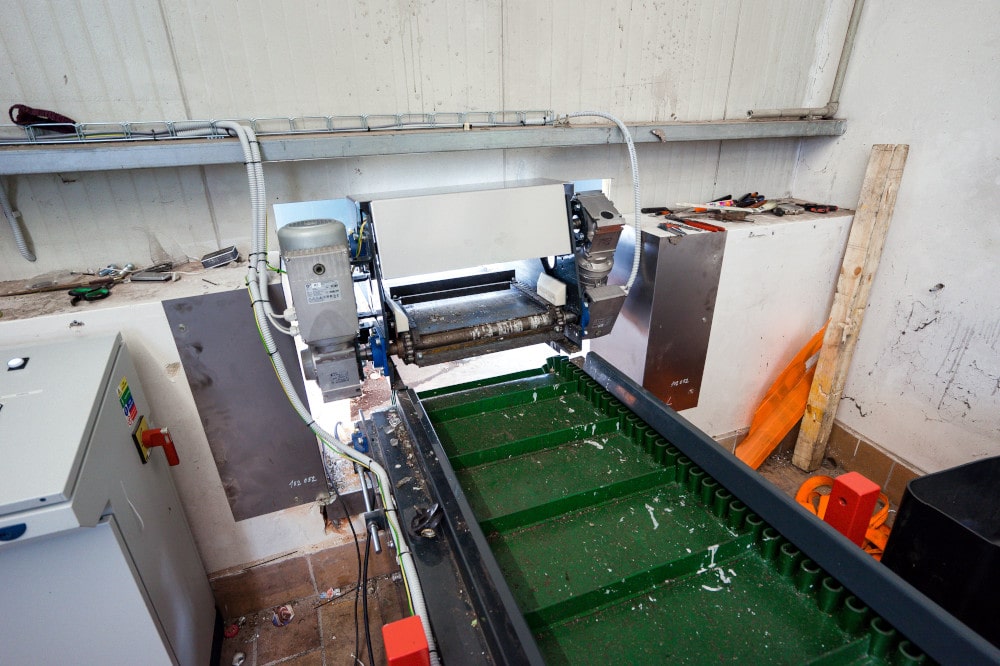

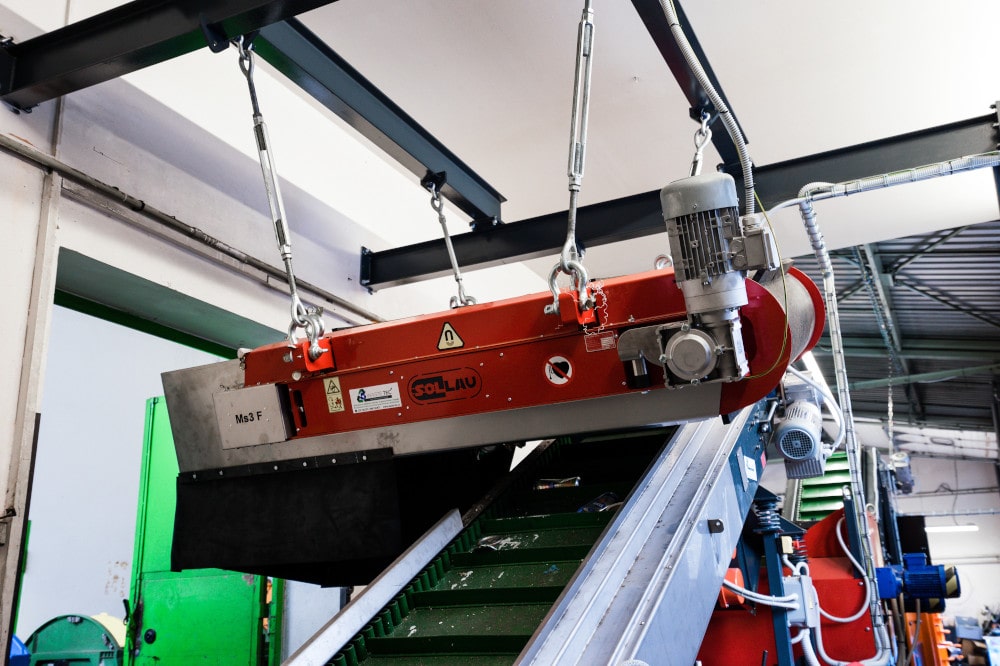

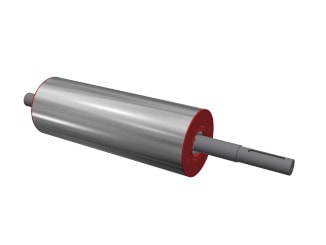

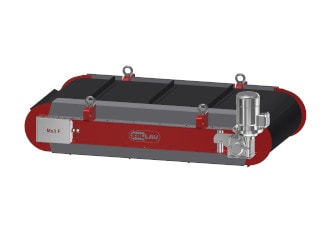

L'électroaimant suspendu DND-AC Ms4 EKO capture les métaux ferromagnétiques des couches supérieures du matériau au-dessus du tapis roulant. Le rouleau magnétique MV 254 N 1200 avec des aimants en néodyme sépare ensuite les particules ferromagnétiques des couches inférieures du matériau — c'est-à-dire les métaux que l'électroaimant suspendu n'aurait pas capturés. Les deux appareils servent également de protection pour le séparateur ECS contre les objets métalliques susceptibles d'endommager son rotor.

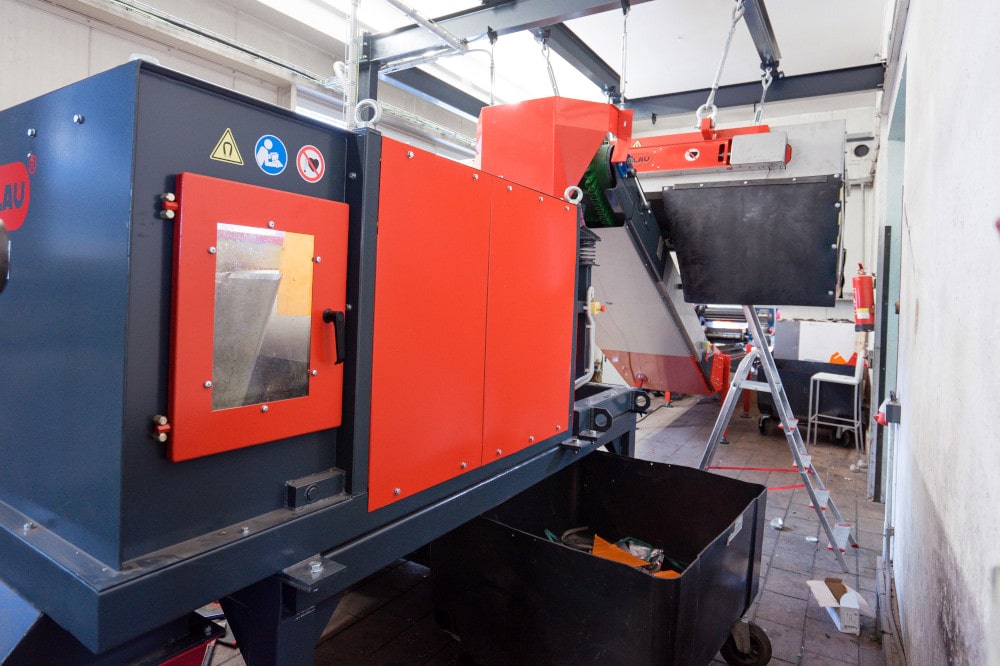

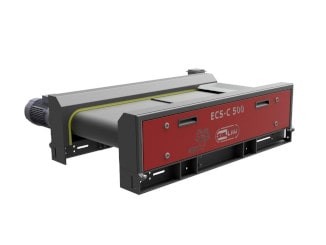

Le séparateur à courants de Foucault ECS-C 2000 RAM, avec un rotor positionné concentriquement pour une largeur de tapis de 2 000 mm, sépare les métaux non ferromagnétiques — aluminium, cuivre et autres métaux non ferreux — du flux de plastiques. Il fonctionne selon le principe de l'induction de courants de Foucault dans les métaux non magnétiques, qui acquièrent ainsi une force répulsive et sont éjectés du flux de matériau. La largeur de tapis de 2 000 mm garantit une capacité suffisante même lors du traitement de couches de matériau plus épaisses.
Chaque ligne de séparation est conçue et fabriquée sur mesure selon le type de matériau spécifique, sa granulométrie et la capacité requise. Nous réalisons également des lignes pour le tri des déchets municipaux, des déchets de verre et d'autres matériaux — nous adaptons toujours la configuration de l'équipement à l'application spécifique.
La livraison couvre l'ensemble du processus — de l'étude du site, de la conception et de la fabrication sur mesure à l'installation, la mise en service et la formation du personnel d'exploitation, jusqu'au service autorisé pendant toute la durée de vie de l'équipement. Nous accordons une garantie allant jusqu'à 10 ans sur le noyau magnétique de l'électroaimant suspendu DND-AC, et une garantie de 5 ans sur le noyau magnétique du séparateur à rouleau MV. Avant la passation de commande, nous proposons des tests gratuits de votre matériau avec un délai d'exécution garanti de trois jours.
