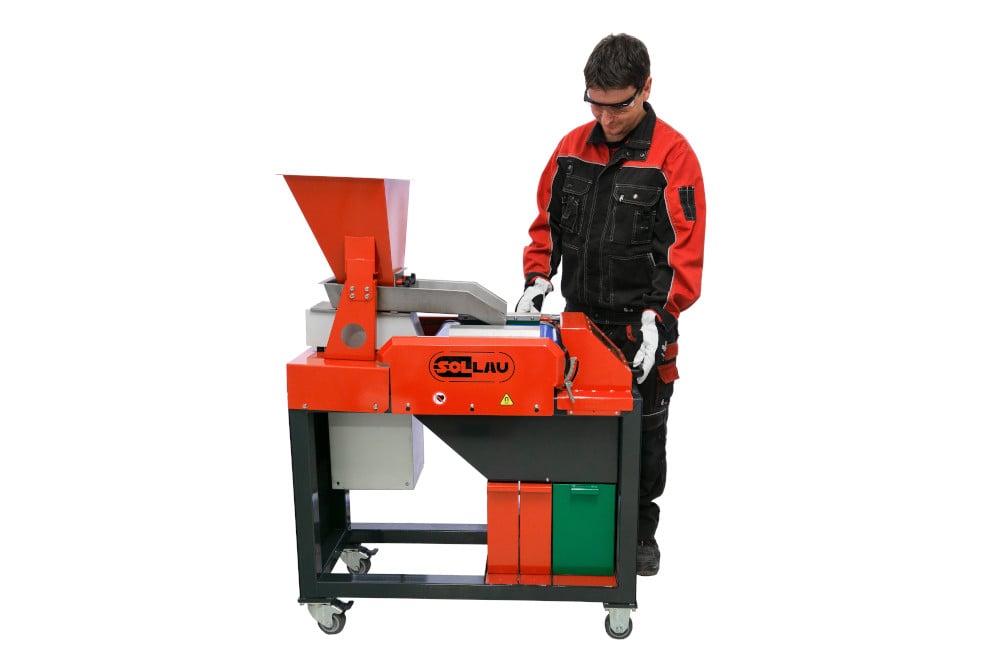

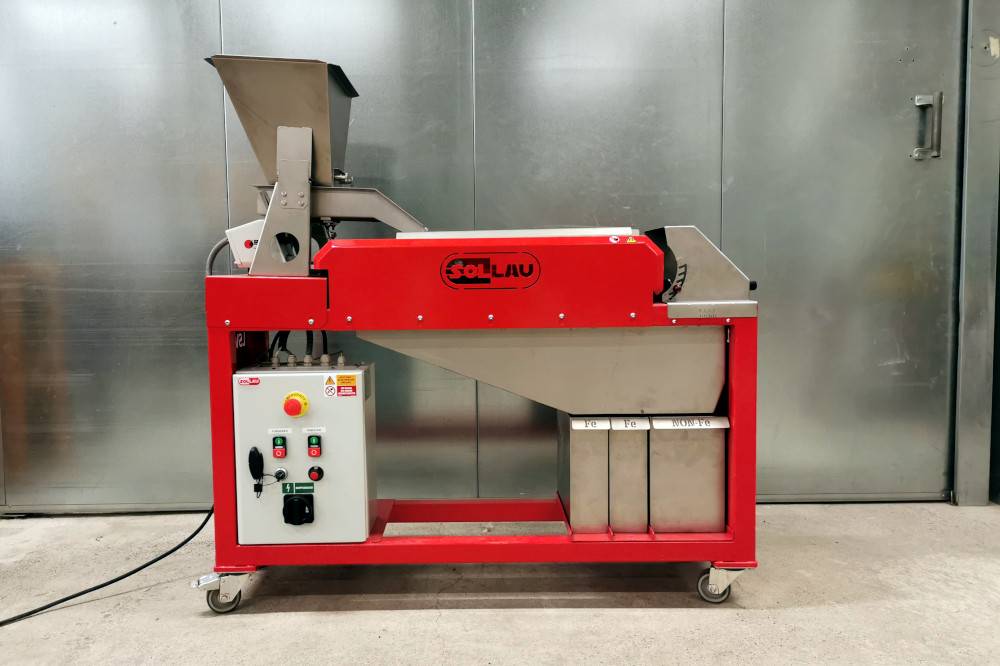

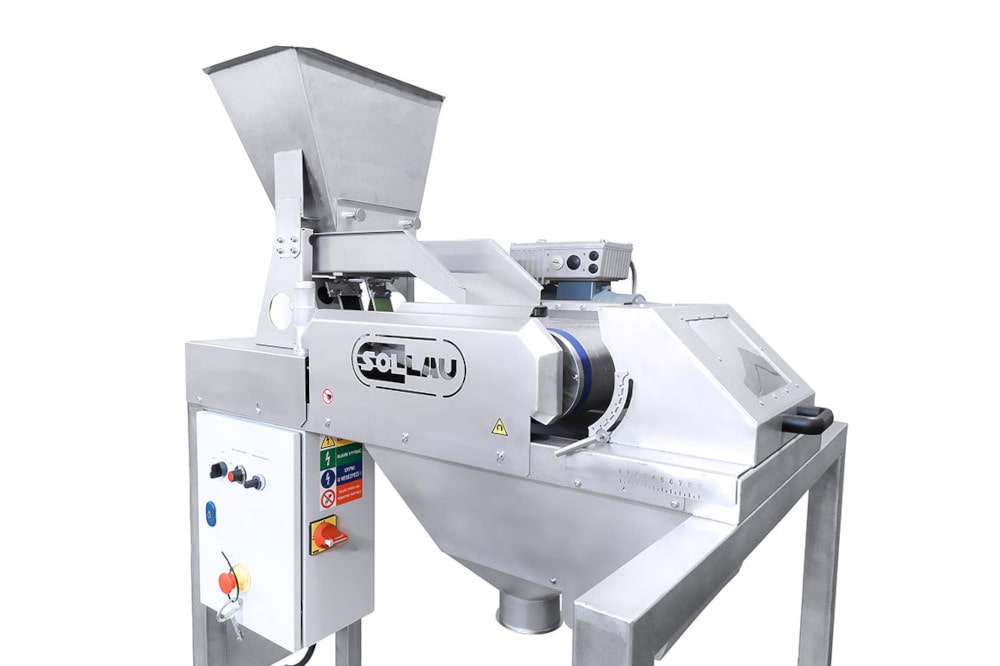

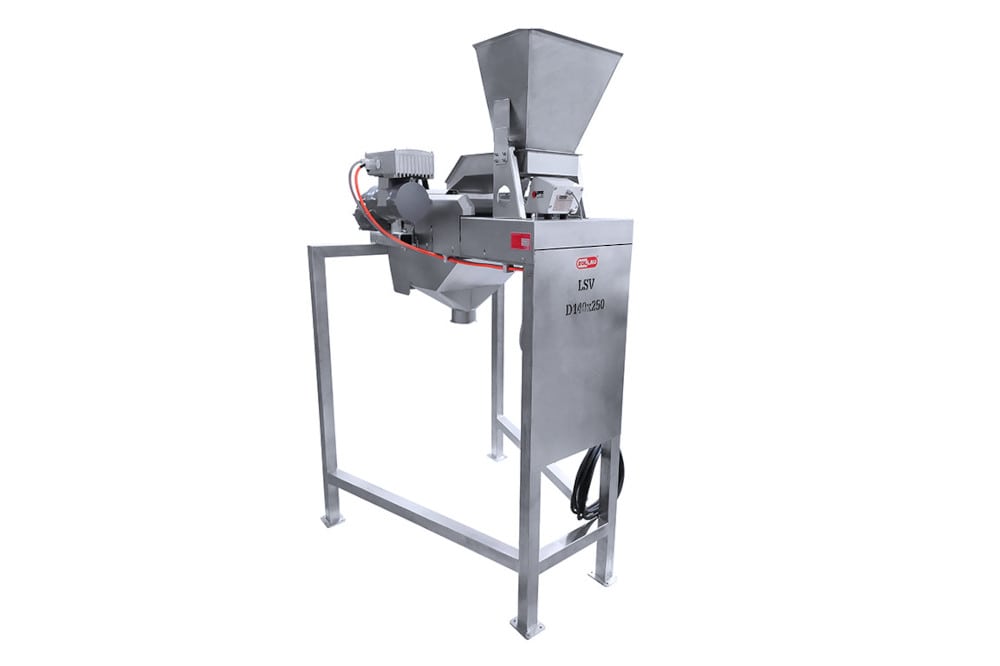

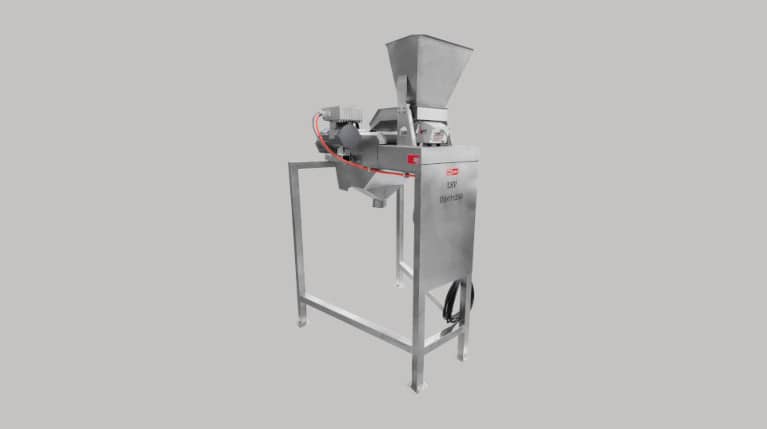

Séparateur haute intensité pour laboratoire LSV

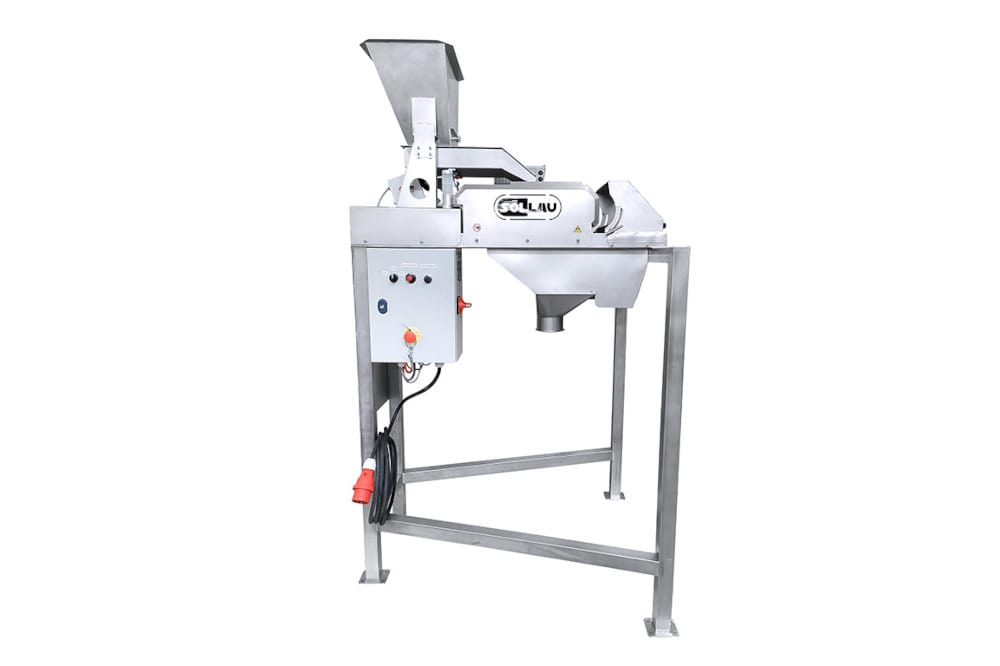

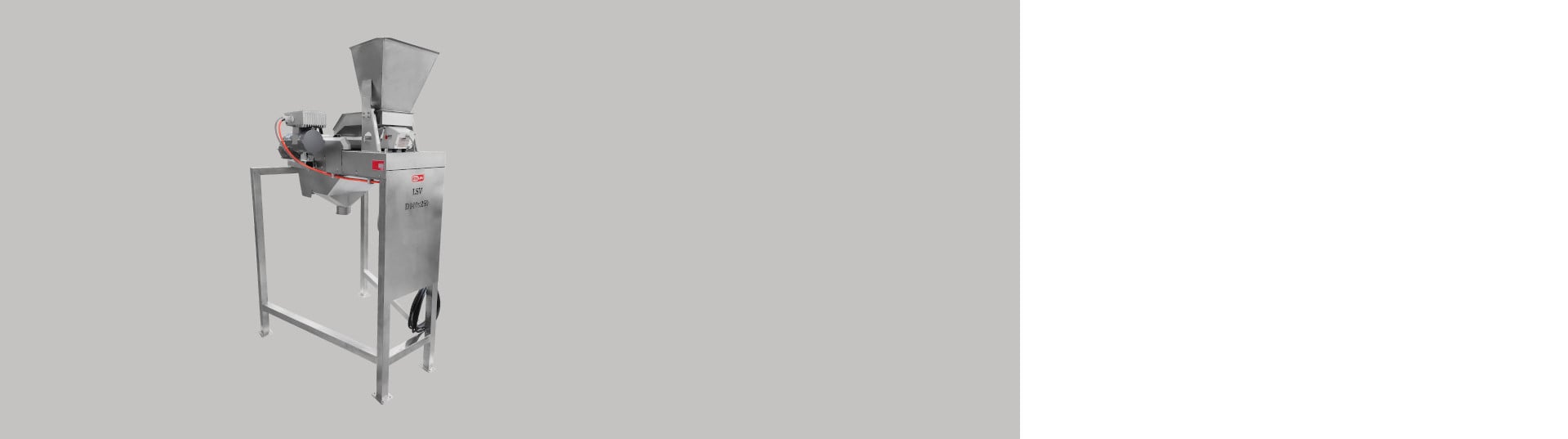

Le séparateur haute intensité LSV pour laboratoire est équipé d’un rouleau magnétique très puissant et constitue la version réduite (mais entièrement fonctionnelle) d’un séparateur magnétique à plusieurs étages VMSV. LSV est utilisé pour la séparation en continu et automatique de très fines particules (jusqu’à 30 microns) faiblement magnétiques (par exemple acier magnétique inoxydable ou certains types de minéraux paramagnétiques) dans les conditions de laboratoire.
Structure du séparateur magnétique haute intensité pour laboratoire

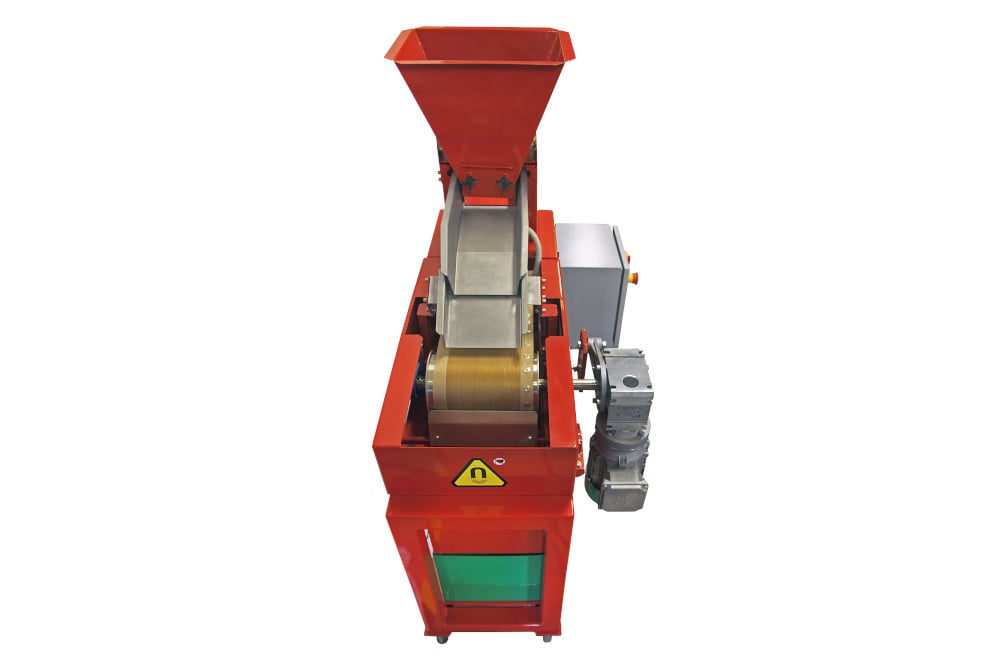

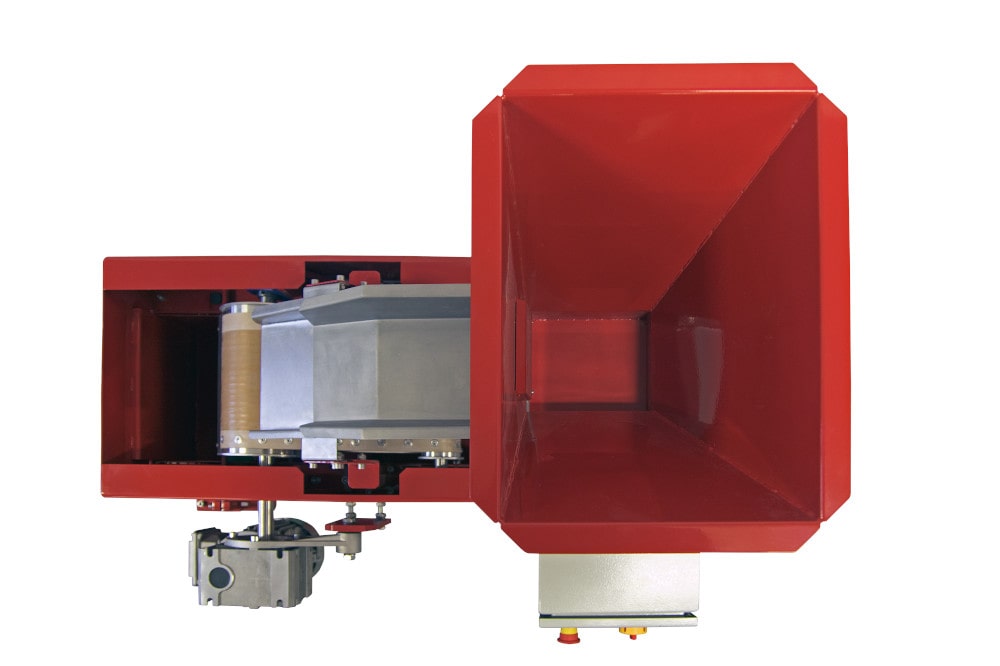

Ce séparateur magnétique modulaire particulièrement performant est composé d’un distributeur vibrant et de deux cylindres. Le cylindre d’entraînement est magnétique (sa vitesse de rotation peur être régulée en fonction du caractère du matériau à purifier et des contraintes d’exploitation), le cylindre entraîné est non-magnétique. Ces deux cylindres sont reliés par une bande de convoyage fine mais extrêmement résistante en kevlar ou en tissu de verre imprégné de téflon (également disponible avec un revêtement non adhésif ou adapté au secteur alimentaire). Le champ magnétique du cylindre magnétique est efficace sur une hauteur maximale d’environ 10 mm et il est recommandé que la hauteur du matériau à purifier transporté sur la bande de convoyage ne dépasse pas 5 mm (nous recommandons une hauteur de 2 mm pour une efficacité maximale).
Comment fonctionne un séparateur magnétique haut gradient?

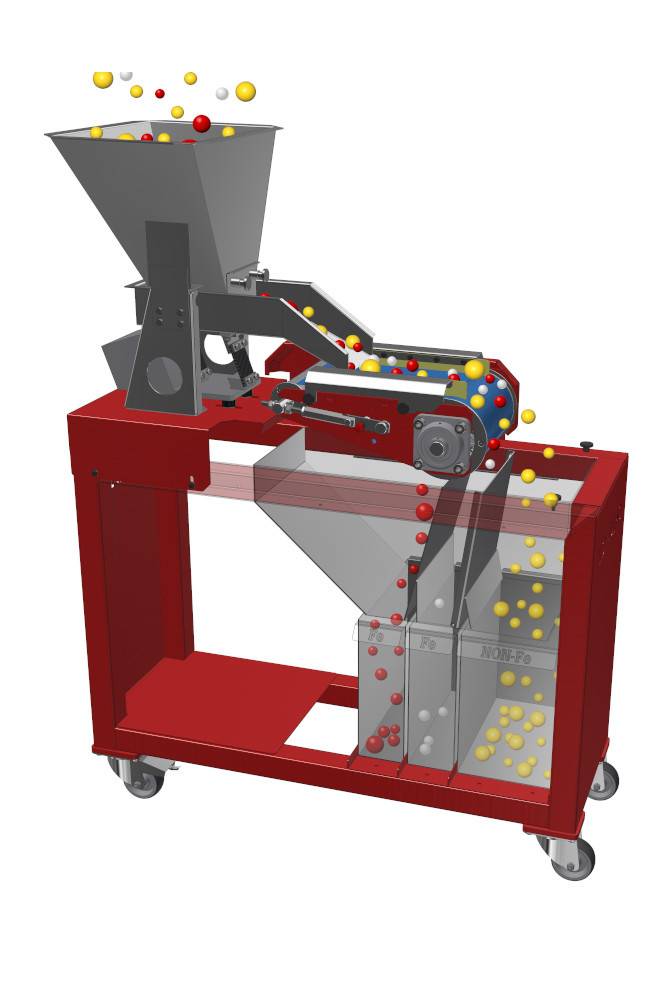

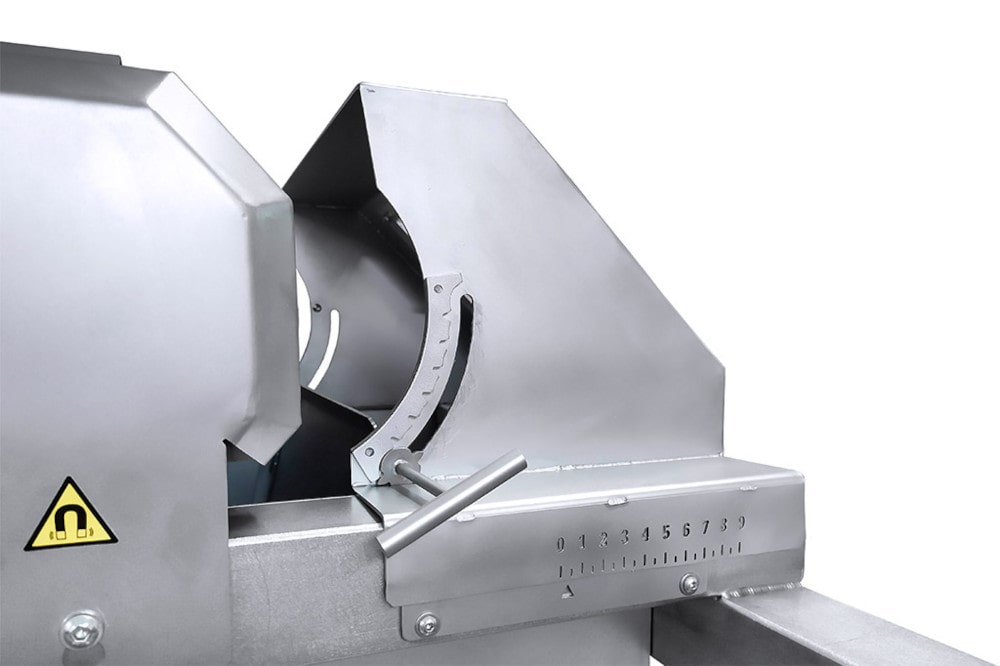

L'alimentateur vibrant épand le matériau de manière correcte et uniforme sur la bande de convoyage du séparateur (il s’agit-là d’une condition qui doit être absolument respectée pour obtenir un niveau de séparation optimal). Les particules magnétiques, transportées sur le tapis roulant ensemble avec le matériau à purifier, sont capturées sous l'effet du champ magnétique et ne tombent pas avec le materiau transporté et continuent leur trajet sous la poulie. Lorsque l’éloignement de la bande est tel que l’effet du champ magnétique diminue, les particules magnétiques se libèrent et tombent dans le récipient pour les particules ferromagnétiques. Les particules non magnétiques tombent sous l'action de la gravité dans le réservoir des matériaux purifiés placé en dessous du cylindre d’entraînement. Grâce à un du volet de réglage (réglable angulairement et axialement) du flux des matériaux magnétiques et non-magnétiques, on peut faire la récupération sélective de minéraux de susceptibilités magnétiques différentes (ça veut dire, il est possible d’extraire du matériau une troisième partie partiellement contaminées de particules magnétiques et située entre le matériau purifié et les particules ferromagnétiques). Le processus de séparation peut être répété si nécessaire car le matériau purifié, le matériau partiellement contaminé ainsi que les particules ferromagnétiques capturées sont recueillis dans des récipients séparés placés sous la bande de convoyage. Il est nécessaire de garder en mémoire le fait que le séparateur LSV est un séparateur magnétique extrêmement puissant, capable de capturer également des morceaux de plastique, caoutchouc, pierre ou bois légèrement contaminés par les oxydes de fer et cela explique son rôle irremplaçable dans les tests de laboratoire et l’évaluation des matériaux traités.

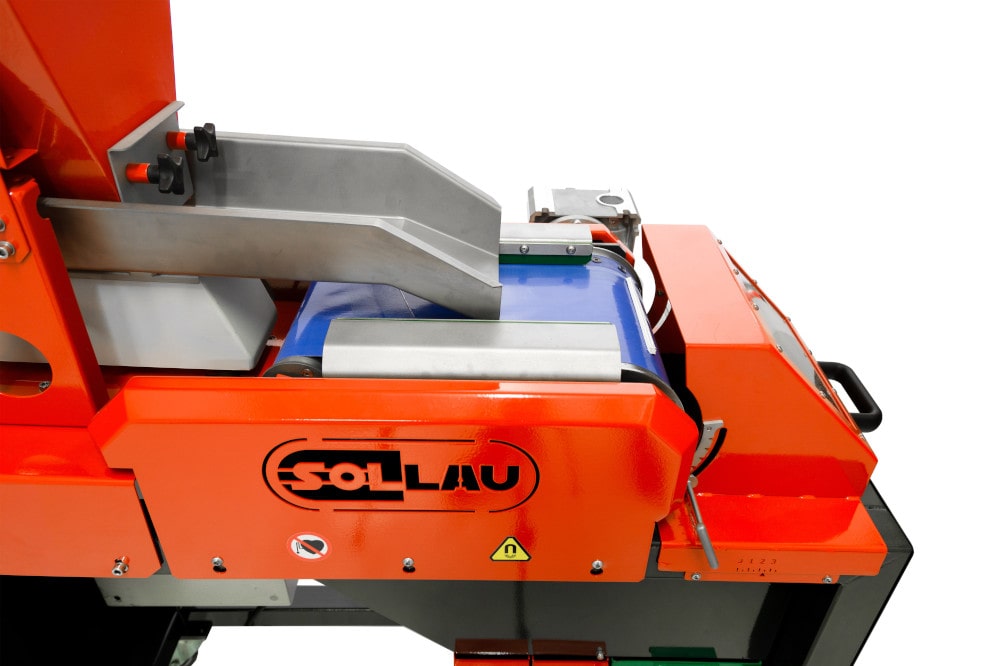

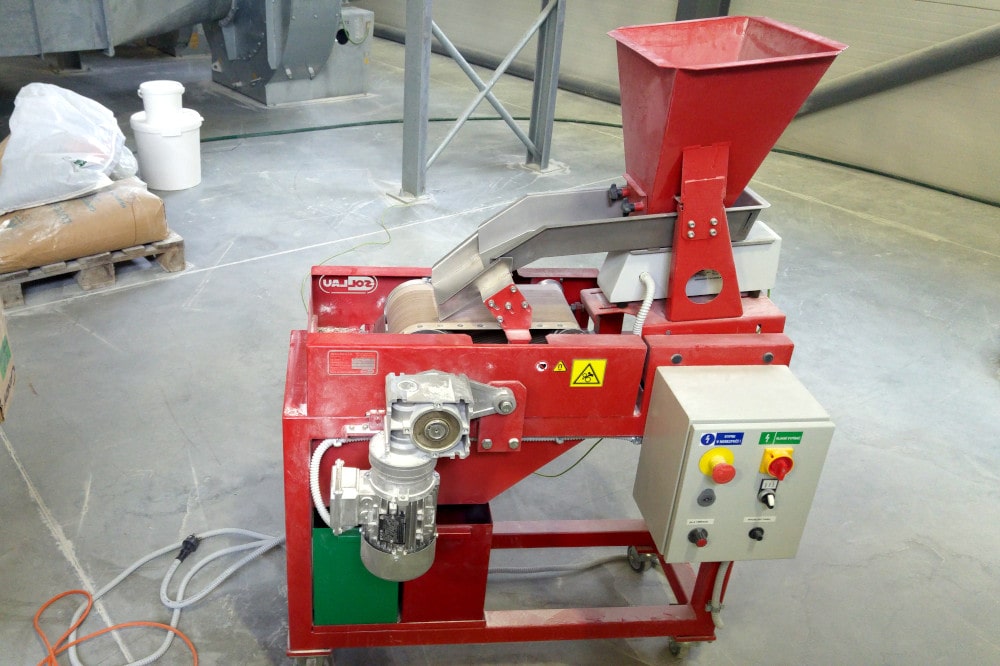

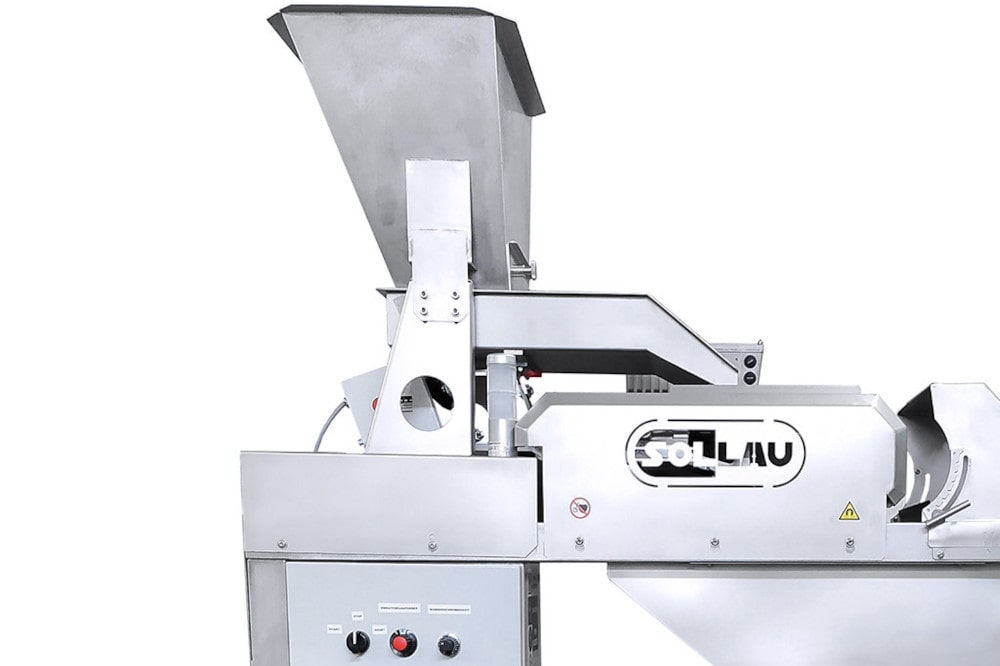

L’alimentateur vibrant fait partie intégrante de ce séparateur magnétique particulier et ses dimensions correspondent de façon précise à la largeur de la bande de convoyage. Il est possible à l’aide du régulateur de vibrations de l’alimentateur de paramétrer le dosage optimal du matériau déversé sur la bande de convoyage. Le séparateur haute intensité LSV est équipé d’un dispositif simple de réglage de la tension optimale de la bande de convoyage et le moteur du cylindre d’entraînement est relié à un variateur de vitesse. Il est donc possible de régler la vitesse de la bande de convoyage en fonction des besoins particuliers.
La poulie magnétique à haute induction est destiné aux clients industriels les plus exigeants recherchant la séparation des plus fines impuretés ferromagnétiques. Dans le cas d’utilisation de bandes de convoyage extrêmement fines en kevlar ou tissu de verre imprégné de téflon, la taille maximale des particules traitées par ce séparateur ne devrait pas dépasser 5 mm. Des particules de dimensions plus importantes pourraient très rapidement endommager la fine bande de convoyage. Il est néanmoins possible d’utiliser des bandes de convoyage plus épaisses pour extraire des particules magnétiques plus importantes, mais ces bandes renforcées réduisent l’efficacité magnétique de ce séparateur.
Avantages d'un séparateur magnétique pour laboratoire
Grâce à la qualité de matériaux utilisés dans la fabrication du séparateur magnétique haute intensité LSV (ensemble d’aimants NdFeB extrêmement puissants associés à des rondelles spéciales en acier et une bande de convoyage très fine et pourtant très résistante en kevlar ou tissu de verre imprégné de téflon), ce séparateur exceptionnel est capable de générer une induction magnétique superficielle allant jusqu’à 11 000 gauss, valeur dont ne pouvaient jusqu'à présent se vanter que les séparateurs électromagnétiques.
SOLLAU – Nos produits sont soudés par de véritables professionnels!
Certificats de la société SOLLAU:
Certificat de soudure d’équipements sous pression selon PED 2014 / 68 / UE
Certificat de soudeur selon EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 – 1 à 5, EN 13445 – 1 à 5
LSV
- Tendeur automatique de la bande transporteuse
- Large gamme de bandes transporteuses
- Version mobile (sur roues)
- Jusqu’à trois types de matériaux peuvent être séparés: non magnétique, faiblement magnétique et magnétique
- Application: par exemple pour des essais des matériaux
Est équipé d’un cylindre magnétique très puissant et constitue la version réduite (mais entièrement fonctionnelle) d’un séparateur magnétique à plusieurs étages VMSV.
| Produit | Carte de données |
|---|---|
| LSV | Visualiser le PDF |
Certains produits appartenant à cette gamme de modèles sont disponibles en stock et peuvent donc être immédiatement enlevés. Nous élargissons sans cesse l’offre de séparateurs magnétiques que nous avons en stock afin de pouvoir vous approvisionner au plus vite. Veuillez contacter notre agent commercial pour en savoir plus sur les disponibilités.
Le LSV est une version réduite mais pleinement fonctionnelle du rouleau magnétique multi-étages VMSV, destiné principalement aux tests et à l'évaluation des matériaux en conditions de laboratoire — les résultats de séparation obtenus avec le LSV servent de base au dimensionnement correct de la configuration industrielle VMSV. Si vous avez besoin d'un fonctionnement continu à l'échelle industrielle, le VMSV est le bon choix ; optez pour le LSV pour les analyses de laboratoire, l'échantillonnage ou les séparations de faibles volumes.
Le LSV capture des particules ferromagnétiques à partir d'environ 30 microns et peut séparer des matériaux faiblement magnétiques tels que l'acier inoxydable magnétique ou les minéraux paramagnétiques. La clé d'une capture efficace des fines particules n'est pas seulement l'induction magnétique (jusqu'à 11 000 G), mais surtout la densité des pôles magnétiques — avec un espacement trop grand entre les pôles, les petites particules glisseraient entre eux même à intensité de champ maximale.
La taille maximale des particules en contact avec la fine bande transporteuse en Kevlar ou en verre-PTFE est de 5 mm — des pièces plus grandes endommageraient rapidement la bande. Pour une efficacité de séparation optimale, nous recommandons une hauteur de couche de matériau sur la bande inférieure à 2 mm ; le champ magnétique à la surface du rouleau atteint environ 10 mm, c'est pourquoi la hauteur du matériau ne doit en aucun cas dépasser 5 mm.

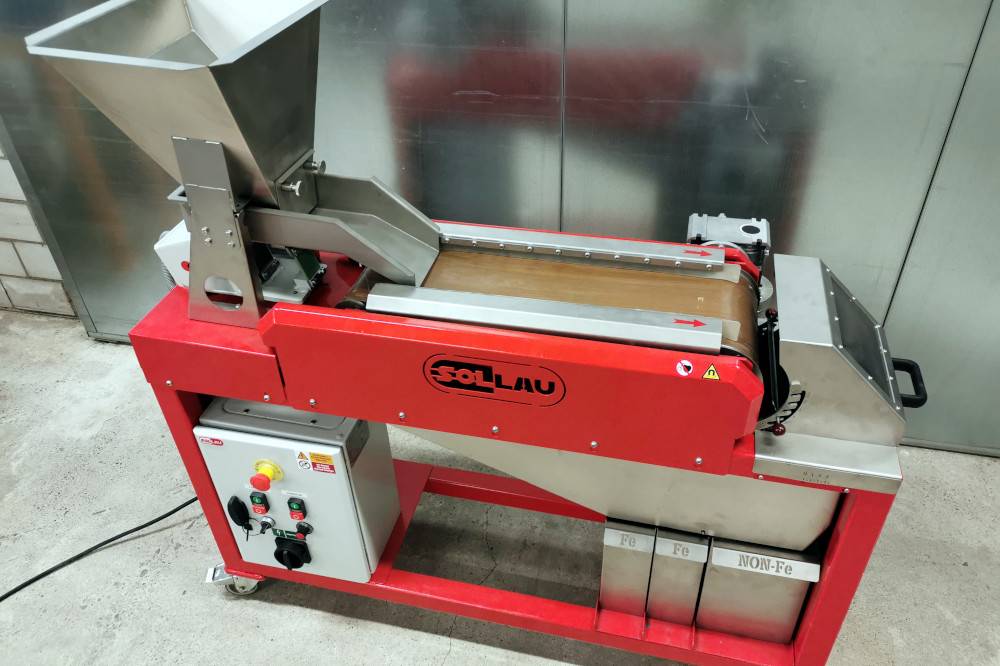

Le LSV sépare standardement trois fractions : le matériau propre non magnétique (tombe dans un récipient sous le rouleau d'entraînement), les impuretés ferromagnétiques magnétiques (évacuées au-delà de l'axe du rouleau magnétique) et la fraction centrale faiblement magnétique (matériau paramagnétique partiellement contaminé par des particules Fe), séparée par un diviseur de flux réglable en angle et en position axiale. La séparation de la troisième fraction permet une analyse plus détaillée de la composition du matériau traité — le processus de séparation peut être répété autant de fois que nécessaire.
Le LSV trouve son application partout où il est nécessaire de séparer des impuretés fines ou faiblement magnétiques : dans l'industrie alimentaire (farine de viande et d'os, sel alimentaire), dans l'industrie du verre et de la céramique (sables quartzeux et verriers, kaolin, calcaire), dans l'industrie chimique (purification de pigments), dans le traitement des minéraux (feldspaths, bauxite, magnésite, titane, terres rares, zircon) et dans le recyclage des déchets électroniques pour l'élimination de l'acier inoxydable faiblement magnétique.
Le LSV est équipé en standard d'une bande ultra-fine et hautement résistante en Kevlar ou en verre-PTFE ; des bandes anti-adhérentes ou alimentaires sont également disponibles pour les applications à exigences hygiéniques élevées. Nous fabriquons le séparateur sur mesure — la largeur de la bande, la longueur du convoyeur et la configuration du séparateur sont adaptées à chaque application spécifique.
Nous réalisons gratuitement des tests de votre matériau sur le séparateur LSV et garantissons les résultats sous trois jours ; sur la base des tests, nous recommandons le réglage optimal de la vitesse de la bande, de la hauteur du matériau et de la position du diviseur de fractions. Certains modèles LSV sont en outre disponibles pour livraison immédiate depuis notre stock — renseignez-vous auprès de notre représentant commercial pour la disponibilité actuelle.
Dans quels secteurs industriels utiliser un séparateur haute intensité?
Le séparateur magnétique à haute induction magnétique pour laboratoire est utilisé en particulier lors du test des produits dans l’industrie alimentaire (par exemple lors du nettoyage final de la farine de viande et d'os ou du nettoyage des sels provenant des mines de sel), dans l’industrie pharmaceutique, pendant le recyclage des appareils électriques (par ex. pour éliminer les particules en acier inoxydable de faible magnétisme), dans l’industrie métallurgique (nettoyage des sables de fonderie), dans l’industrie du verre et l’industrie céramique (élimination des particules magnétiques indésirables présentes dans les sables de quartz et sables de verre, kaolin, calcite, argile, etc.). Les rouleaux magnétiques trouvent leur application aussi dans les laboratoires de l’industrie chimique (affinage des pigments), au cours de la fabrication des matériaux réfractaires (épuration des matériaux réfractaires, argile réfractaire, abrasifs, etc.) ainsi que lors de l’extraction et du traitement des matières minérales et des minerais (les séparateurs magnétiques sont utilisés de façon classique dans les processus d’enrichissement et d’épuration du feldspath, manganèse, pegmatite, bauxite, magnésite, titane, staurolite, hématite, baryte, bentonite, potasse, quartz, diamants, terres rares comme par exemple le bore, or, scandium, minerai de fer, talc, zirconium, etc.).
