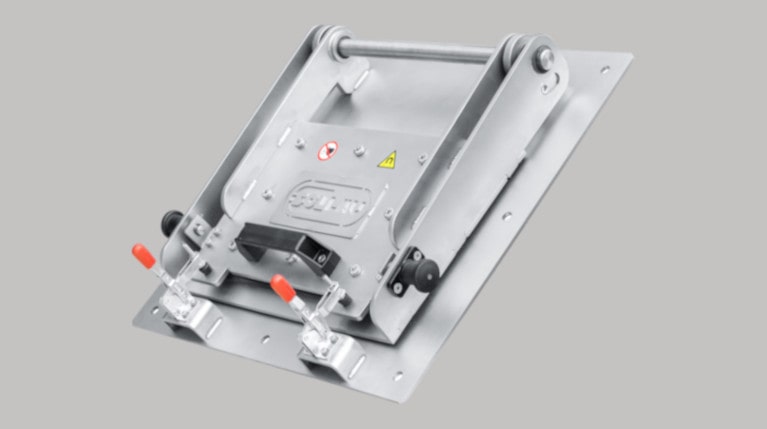

Porte magnétique MS-MC-K/S
Les plaques magnétiques MS-MC-K/S sont un type de séparateur magnétique qui est à la fois simple et très efficace et qui dispose d’une large palette d’utilisations. Le plus souvent, les séparateurs en chute gravitaire seront installés sur des tuyauteries obliques. Elles se transforment ainsi en composant à part entière du réseau de tuyauterie et, de ce fait, elles pourront être utilisées pour n’importe quelle matière en vrac. Elles seront principalement installées là où il n’est pas possible d’installer un séparateur magnétique plus sophistiqué (par exemple, en raison de l'espace d'installation limité ou des technologies déjà existantes). Il vous suffira de découper un orifice dans la tuyauterie existante et d’y introduire ensuite la plaque magnétique.
Grâce à un prix avantageux, ce trieur magnétique est un type de séparateur magnétique très populaire. Nous l’équipons d’aimants néodymes très puissants qui nous permettent de réaliser une séparation magnétique très efficace.
Les aimants de chute peuvent également être utilisés pour des matières abrasives ou à écoulement difficile. En effet, le flux de matière n’est gêné par aucun obstacle qui pourrait provoquer la formation de grumeaux ou qui pourrait être endommagé par la matière abrasive (comme une grille magnétique par exemple).
Structure des aimants de chute
Les séparateurs en chute gravitaire se composent de deux parties:
- un noyau magnétique
- une plaque de protection
Nous fabriquons ces conduites magnétiques dans deux gammes de modèles qui se différencient l’une de l’autre uniquement par leur mode de nettoyage.
SOLLAU – Nos produits sont soudés par de véritables professionnels!
Certificats de la société SOLLAU:
Certificat de soudure d’équipements sous pression selon PED 2014 / 68 / UE
Certificat de soudeur selon EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 – 1 à 5, EN 13445 – 1 à 5

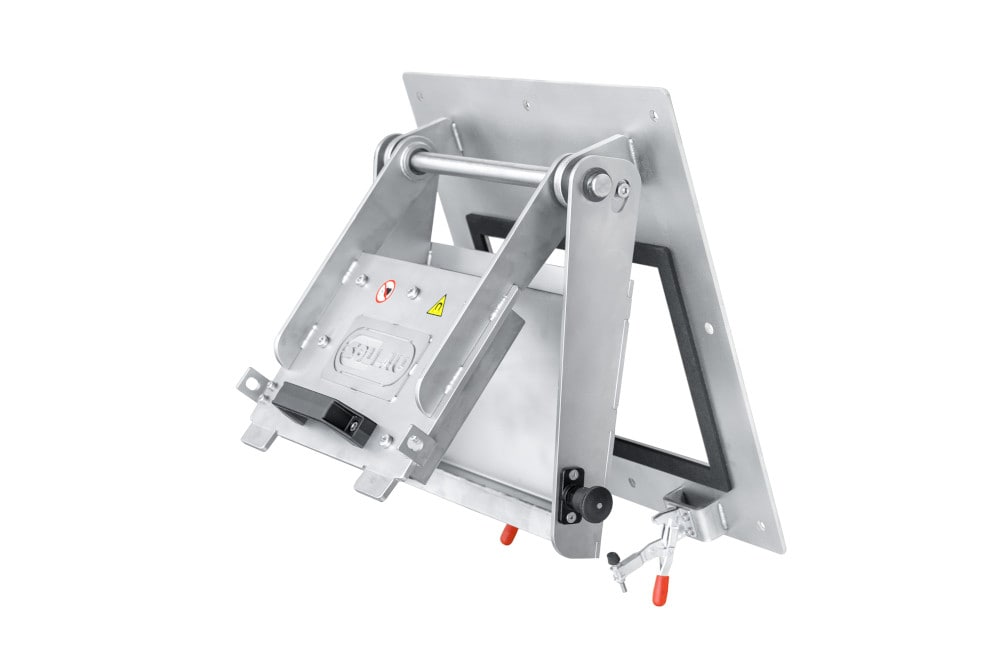

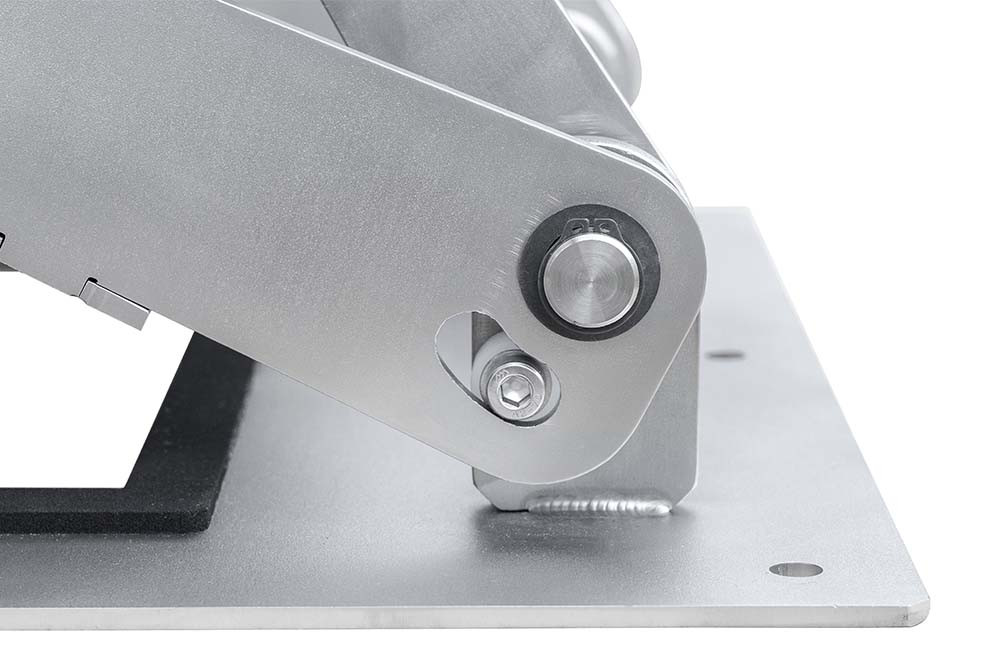

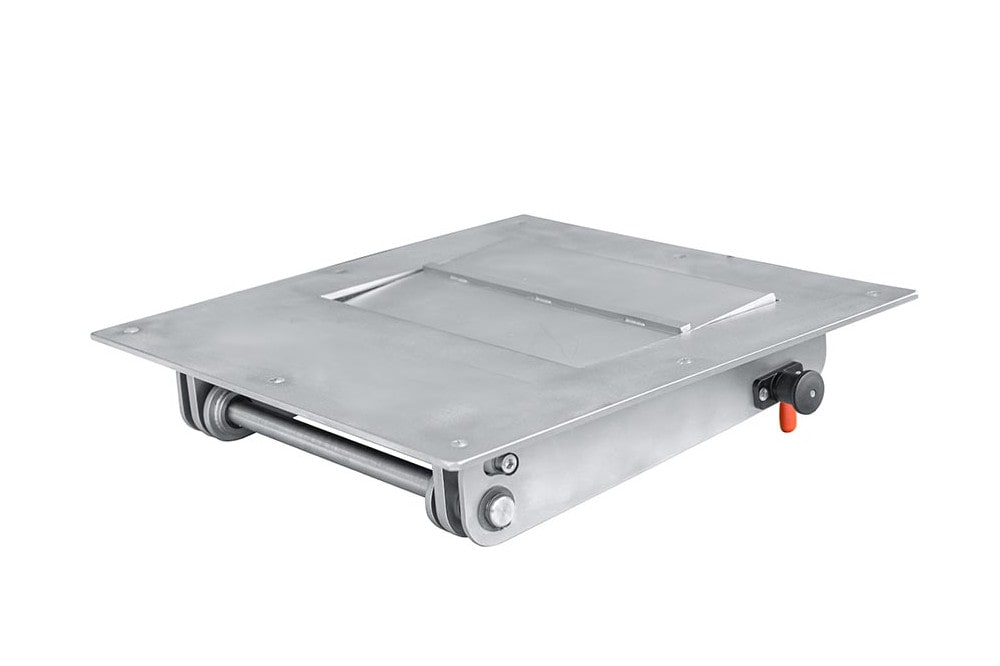

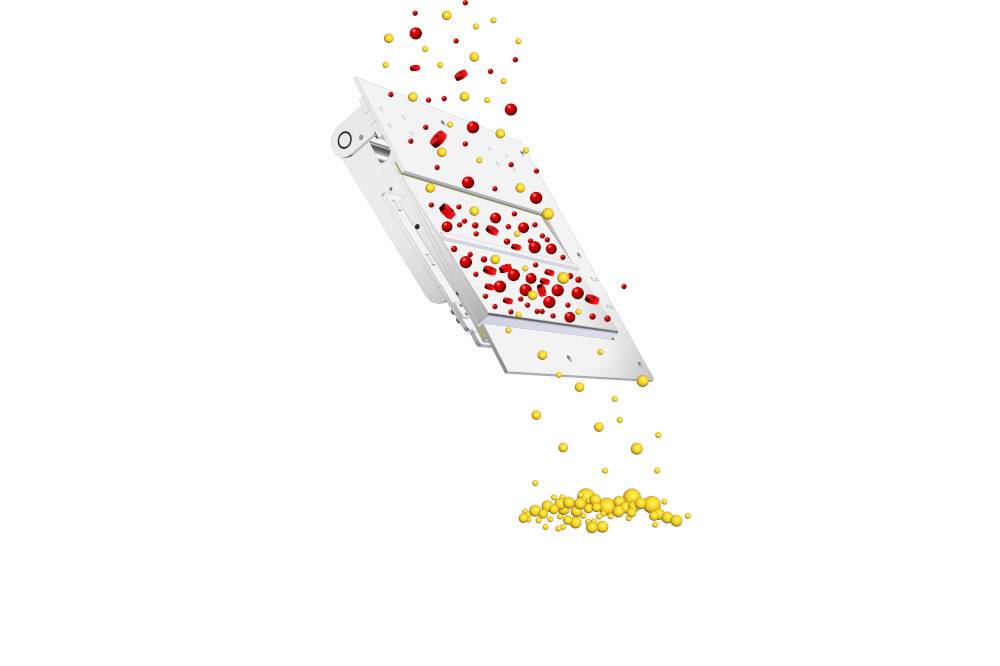

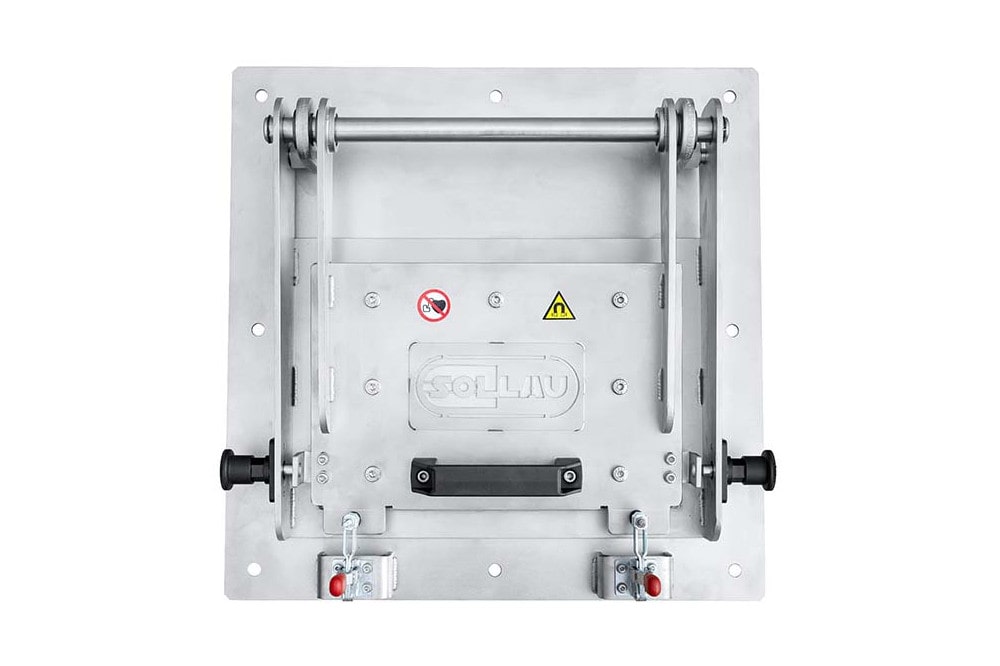

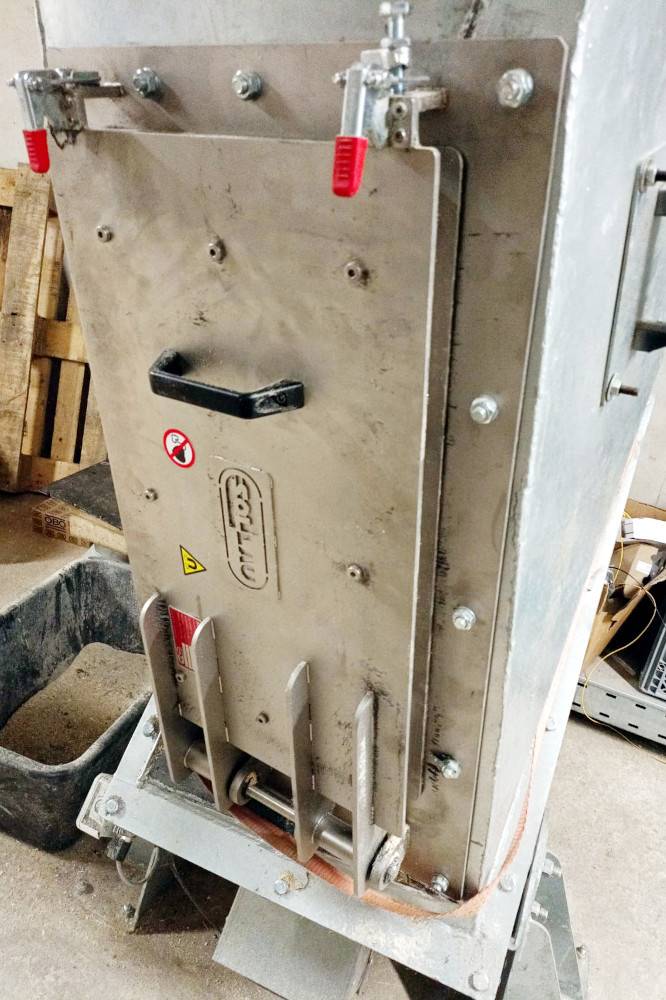

MS-MC-K
- Nettoyage – en inclinant la plaque de protection
- En standard, 4 500 G à l’endroit du contact avec le produit à traiter (en option jusqu’à 7 000 G)
- Version tout en inox très résistante
Nous vous recommandons d’utiliser les portes magnétiques à bascule là où vous disposerez de suffisamment de place pour pouvoir les manipuler et les faire culbuter. Là où il n’y a pas suffisamment de place, nous vous recommanderions d’opter plutôt pour une porte qui se nettoie par déplacement latéral.

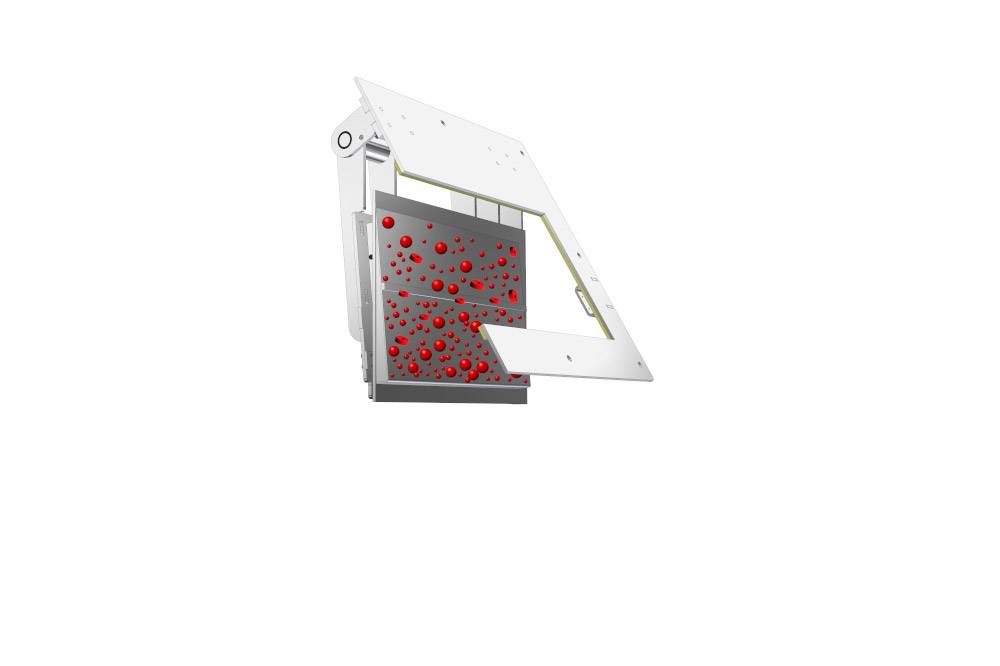

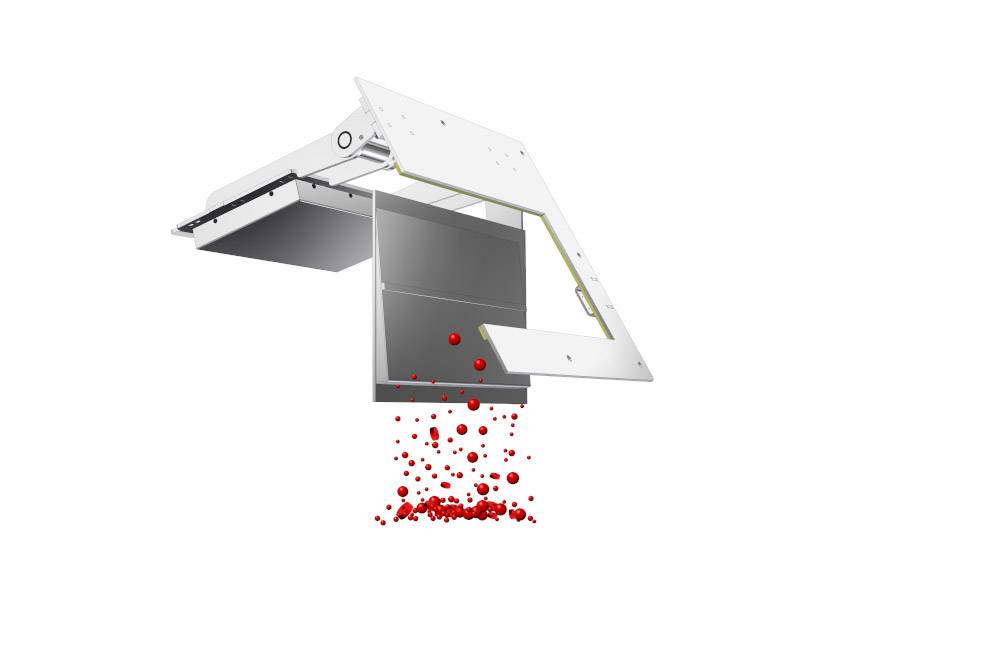

Nettoyage des portes magnétiques à bascule

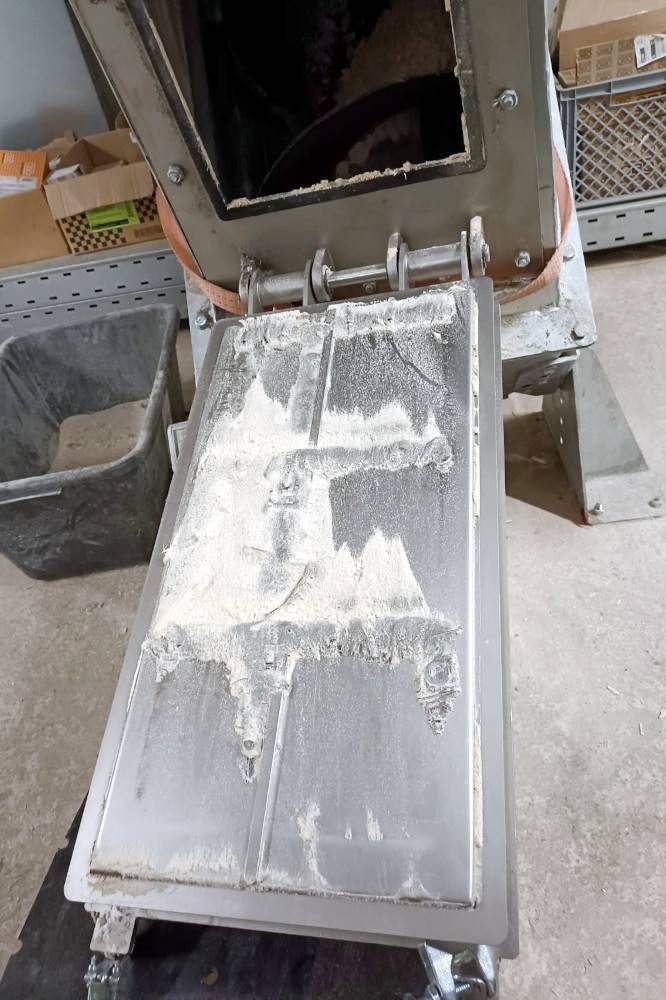

Une fois que le flux de matière est interrompu, retirer le couvercle de la porte après avoir débloqué la sécurité. Dans un second temps, faire sortir le noyau magnétique pour que les métaux ayant été capturés et se trouvant sur la tôle de protection puissent tomber. Les portes magnétiques proposant ce type de nettoyage seront idéales là où vous disposez de suffisamment de place pour pouvoir les manipuler.
| Produit | Poids (kg) | Dimensions de l'entrée/de la sortie (mm) | Carte de données |
|---|---|---|---|
| MS-MC-K 200x200 N | 21 | 200 x 200 | Visualiser le PDF |
| MS-MC-K 300x200 N | 26 | 300 x 200 | Visualiser le PDF |
| MS-MC-K 400x250 N | 43 | 400 x 250 | Visualiser le PDF |
| MS-MC-K 500x250 N | 52 | 500 x 250 | Visualiser le PDF |
| MS-MC-K 600x300 N | 69 | 600 x 300 | Visualiser le PDF |

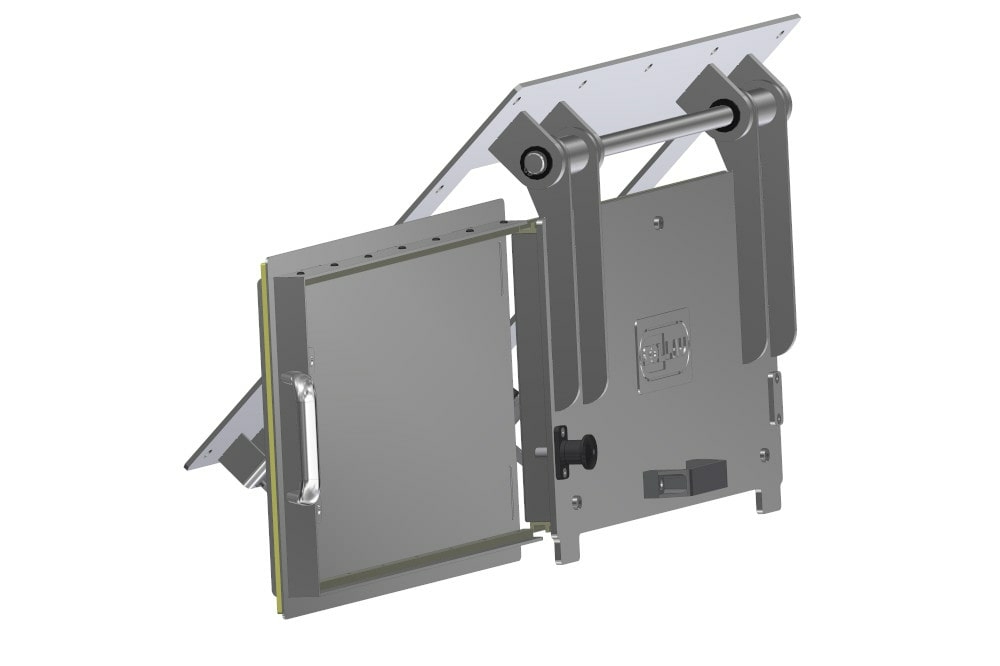

MS-MC-S
- Nettoyage – par déplacement latéral de la plaque de protection
- À installer dans les endroits difficiles d’accès
- En standard, 4 500 G à l’endroit du contact avec le produit à traiter (en option jusqu’à 7 000 G)
- Version tout en inox très résistante

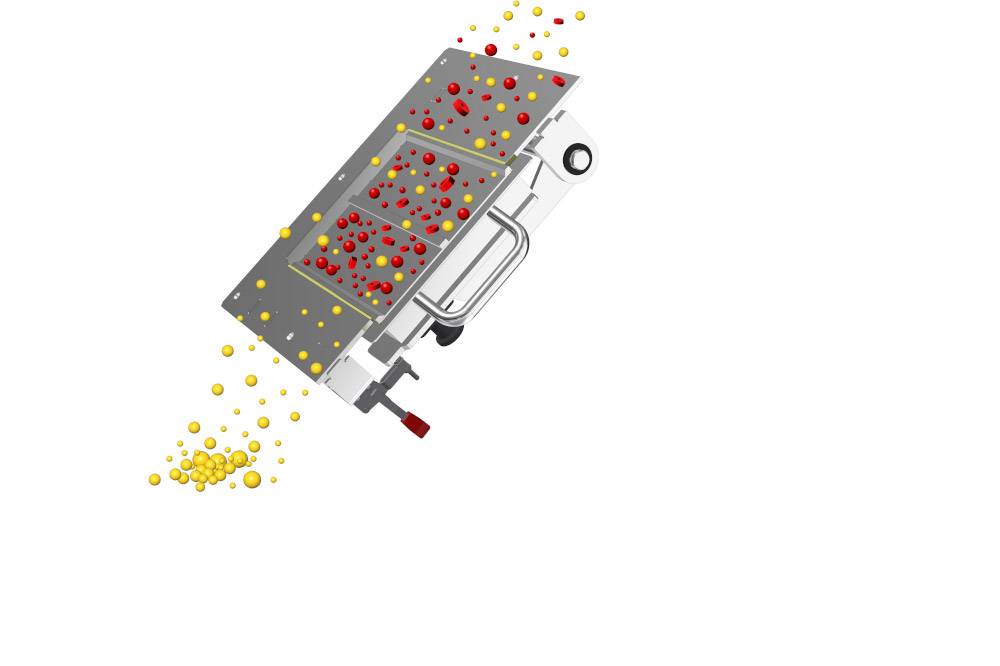

Les portes magnétiques coulissantes seront une excellente solution lorsque vous ne disposez pas de suffisamment de place pour pouvoir nettoyer la porte par culbutage (par exemple lorsque la tuyauterie est installée près d’un mur, d’une autre tuyauterie, etc.). Dans un tel cas, nous vous recommandons d’opter pour une porte magnétique coulissante où le noyau magnétique coulisse sur le côté.

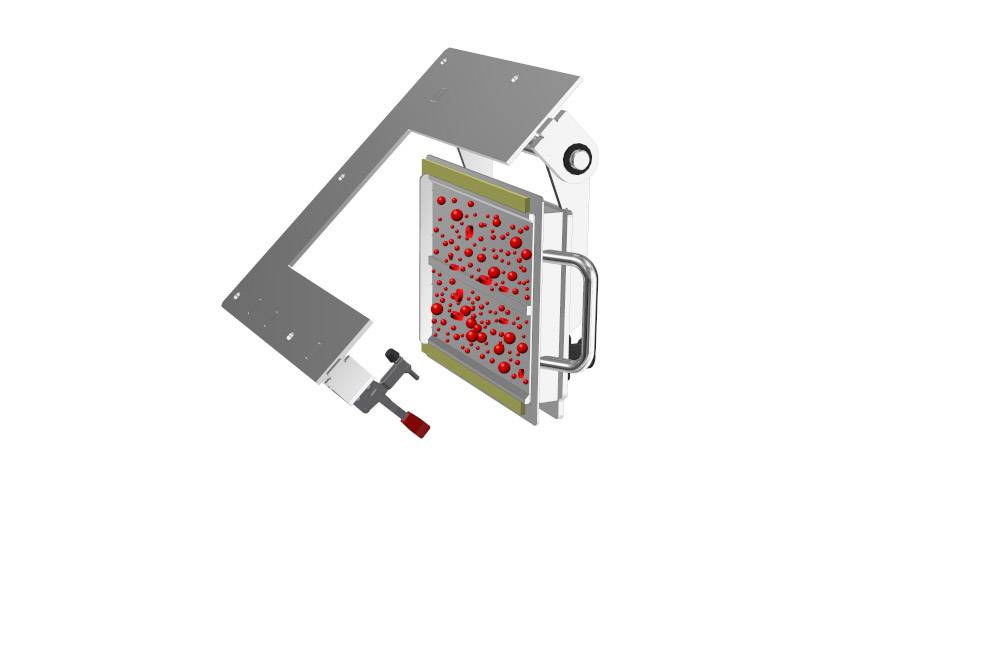

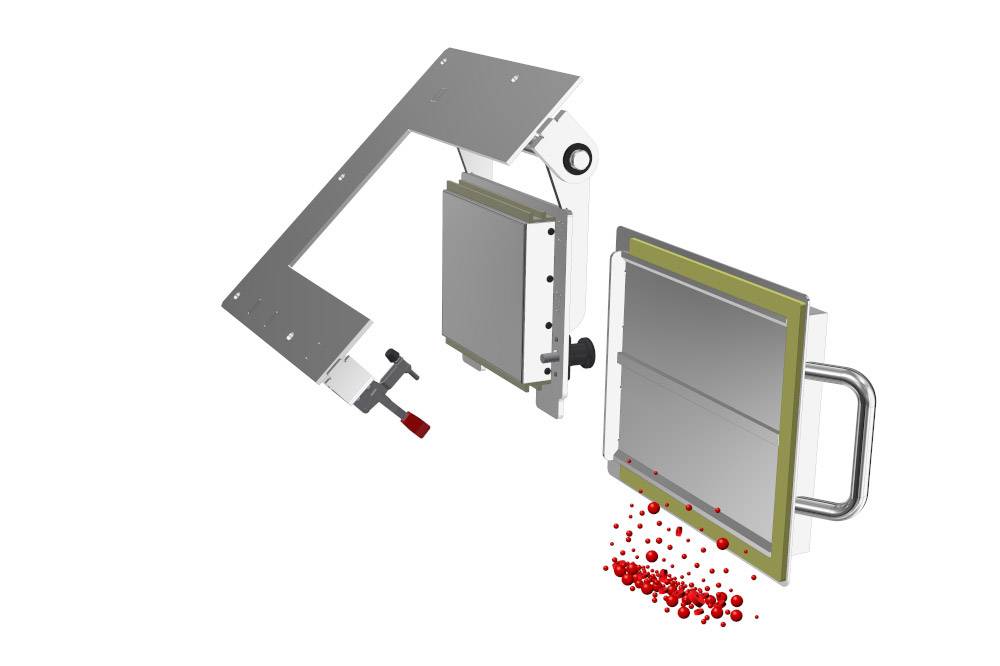

Nettoyage des portes magnétiques coulissantes
Une fois que le flux de matière est interrompu, retirer le couvercle de la porte après avoir débloqué la sécurité. Dans un second temps, faire coulisser le noyau magnétique sur le côté pour que les métaux ayant été capturés et se trouvant sur la tôle de protection puissent tomber. Les portes magnétiques proposant ce type de nettoyage seront idéales là où il n’y a pas beaucoup de place.
| Produit | Poids (kg) | Dimensions de l'entrée/de la sortie (mm) | Carte de données |
|---|---|---|---|
| MS-MC-S 200x200 N | 18 | 200 x 200 | Visualiser le PDF |
| MS-MC-S 300x200 N | 24 | 300 x 200 | Visualiser le PDF |
| MS-MC-S 400x250 N | 39 | 400 x 250 | Visualiser le PDF |
| MS-MC-S 500x250 N | 48 | 500 x 250 | Visualiser le PDF |
| MS-MC-S 600x300 N | 65 | 600 x 300 | Visualiser le PDF |
La porte magnétique MS-MC-K/S est un séparateur magnétique simple et très efficace, conçu pour être installé directement dans une gaine inclinée en tant que composant intégral. Elle convient particulièrement aux endroits où un séparateur plus complexe ne peut être utilisé en raison de la hauteur d'installation ou des équipements en aval. Grâce à son prix avantageux et à ses aimants en néodyme très puissants, elle fait partie des types de séparateurs magnétiques les plus populaires pour les matériaux en vrac.
Non. L'installation est très simple : il suffit de découper une ouverture dans la tuyauterie existante et d'y insérer la porte magnétique. La fabrication sur mesure va de soi ; l'installation, la mise en service et la formation des opérateurs sont incluses dans la livraison.
Les deux variantes atteignent la même efficacité magnétique et ne diffèrent que par le mode de nettoyage. Nous recommandons le MS-MC-K (basculant) là où l'espace autour de la tuyauterie est suffisant — la porte s'ouvre lors du nettoyage. Le MS-MC-S (coulissant) est adapté aux emplacements exigus ou peu accessibles (tuyauterie près d'un mur, équipements voisins) — le noyau magnétique coulisse sur le côté lors du nettoyage, ce qui ne nécessite aucun espace devant la porte.
La procédure est identique pour les deux variantes et se déroule en deux étapes : après l'arrêt du flux de matière, déverrouillez le loquet et ouvrez la porte magnétique. À la deuxième étape, basculez (MS-MC-K) ou faites coulisser sur le côté (MS-MC-S) le noyau magnétique — les métaux retenus sur la plaque de recouvrement tombent d'eux-mêmes. Toute l'opération ne nécessite ni outil ni démontage du séparateur.
Les portes magnétiques conviennent à tous les matériaux en vrac, y compris les matériaux abrasifs ou difficiles à traverser — aucun obstacle (tel qu'une grille magnétique) n'est introduit dans le flux de matière, ce qui évite le voûtage et l'usure par abrasion. Elles s'utilisent dans les industries alimentaire, des aliments pour animaux, pharmaceutique, de la transformation du bois, chimique et céramique.
Les portes magnétiques atteignent une induction standard de 4 500 G au point de contact avec le matériau séparé ; une option allant jusqu'à 7 000 G est également disponible. Elles capturent les particules ferromagnétiques à partir de 0,5 mm. Les deux variantes sont fabriquées dans des dimensions d'entrée/sortie allant de 200 × 200 mm à 600 × 300 mm ; les séparateurs sont entièrement en acier inoxydable. Des dimensions sur mesure sont disponibles sur demande.
