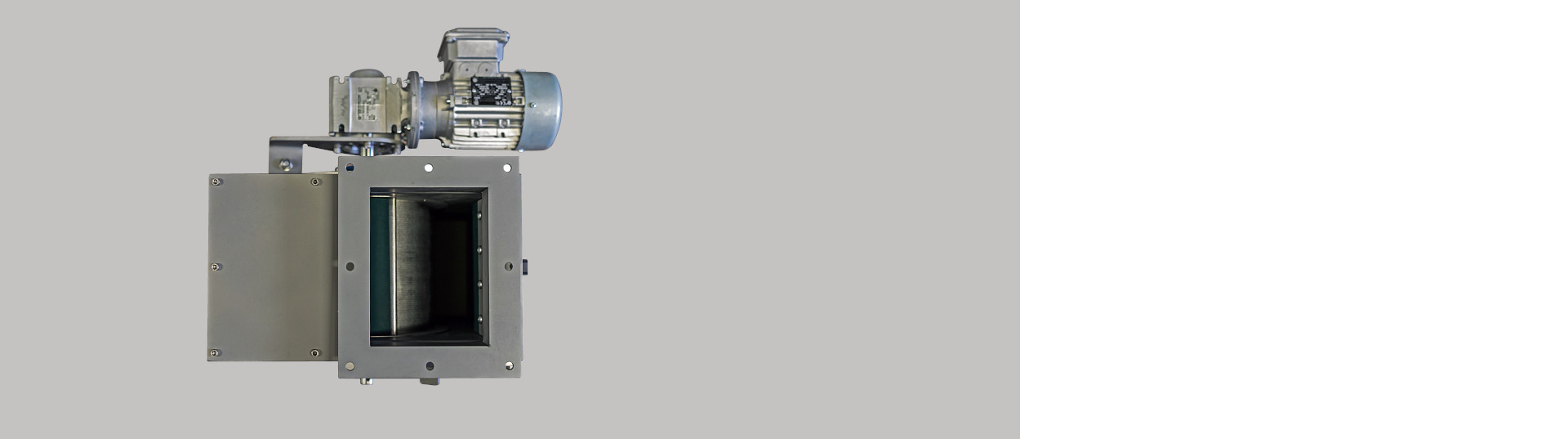

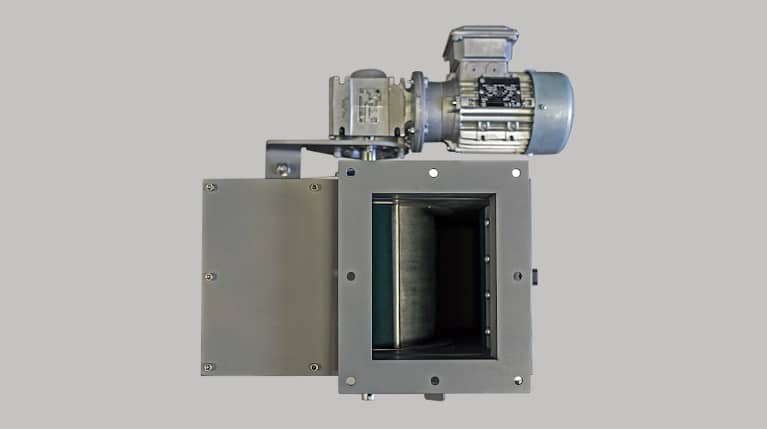

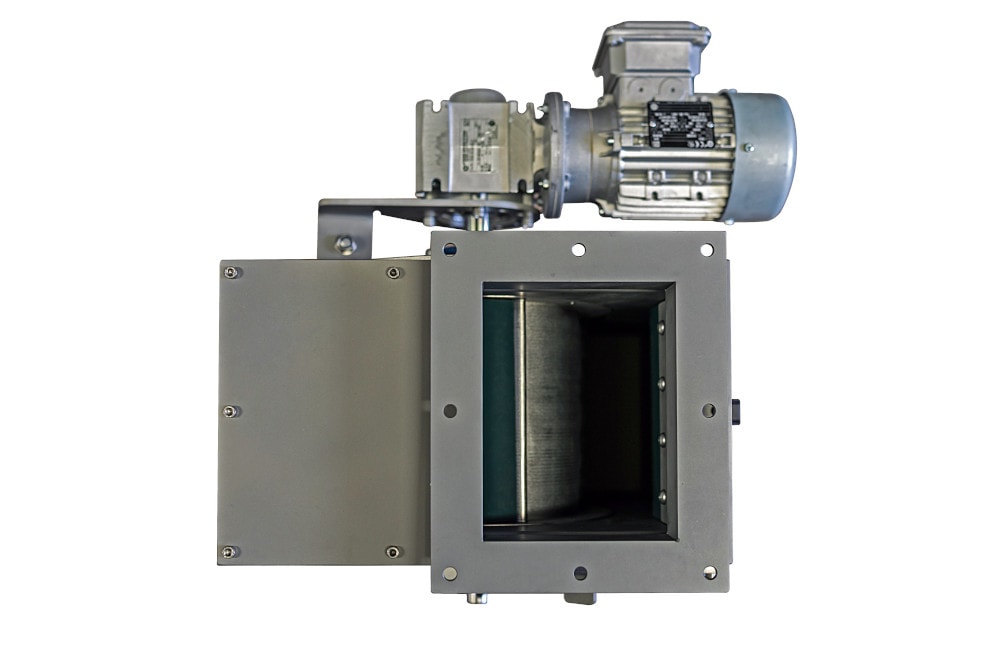

Tambour magnétique cartérisé MBZ

Tambour magnétique cartérisé MBZ

Le tambour magnétique cartérisé est utilisé pour séparer de manière continue et automatique les particules ferromagnétiques se trouvant dans des substances friables. Il est utilisé pour protéger les machines et matériels situés en aval et qui traitent la matière ayant été nettoyée.

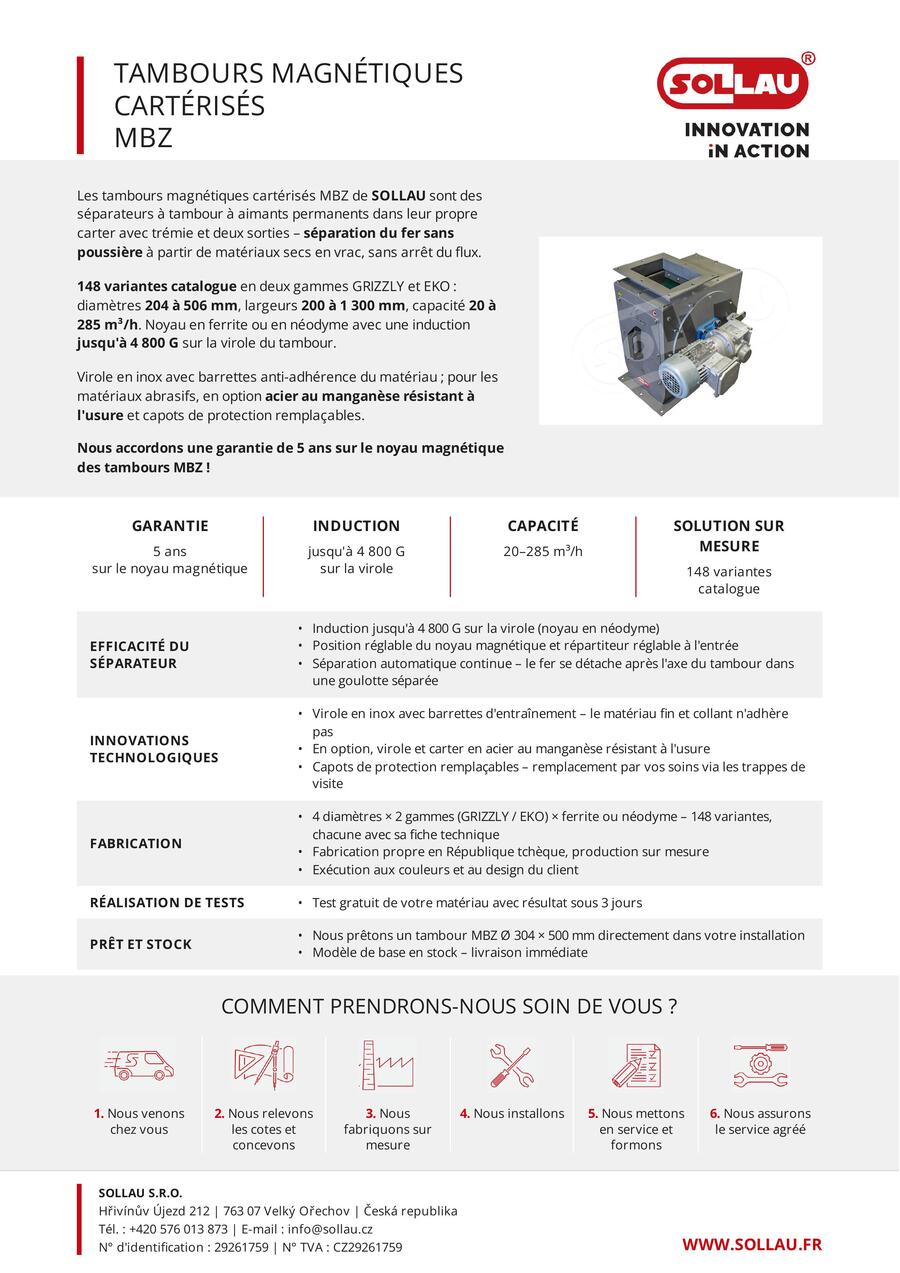

Avantages de l’utilisation de ce séparateur

  • La matière est nettoyée des contaminants ferromagnétiques
  • Une protection permanente des équipements technologiques
  • Une production fluide
  • Il n’est pas nécessaire d’interrompre le flux de matière durant le nettoyage
  • Un matériel ne nécessitant aucun opérateur

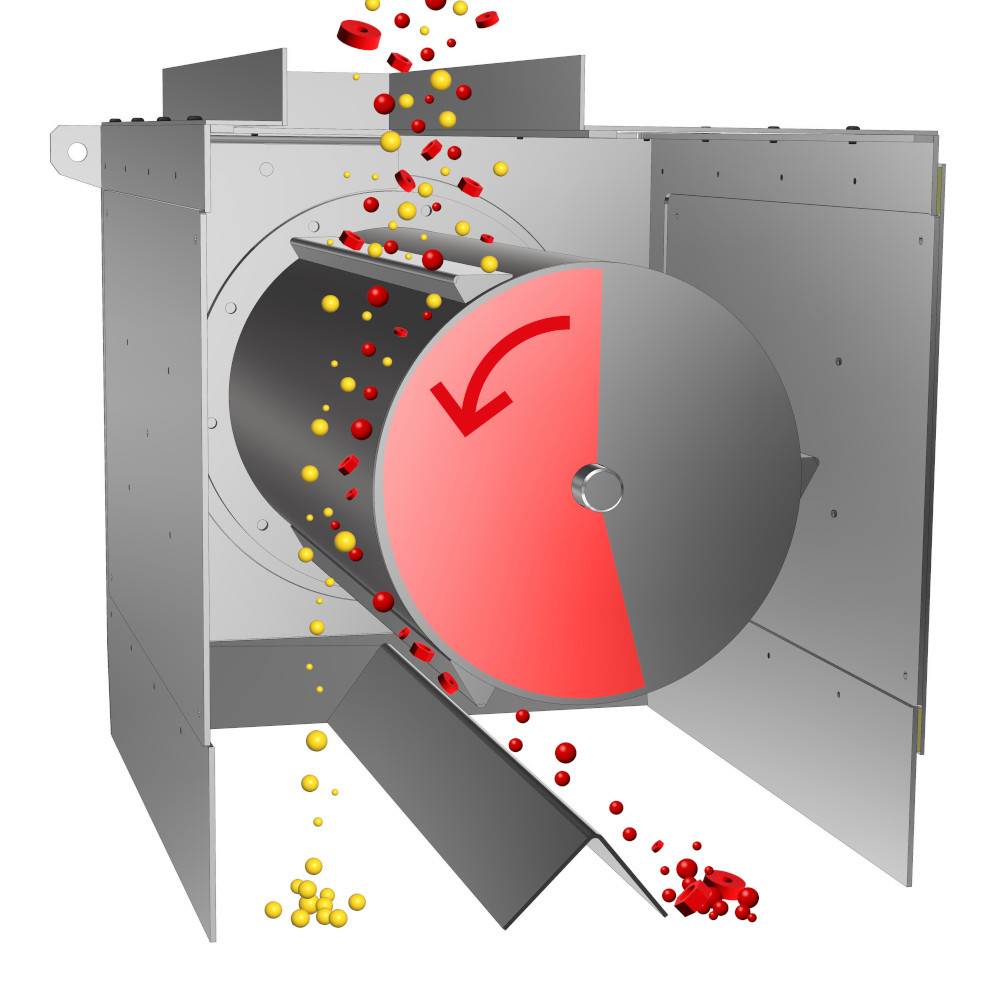

Le système d’aimants permanents simplifie la séparation des particules métalliques magnétiques sans qu’il ne soit nécessaire d’interrompre le cycle de production et il protège en même temps les équipements technologiques situés en aval (comme des presses, des broyeurs, des meules, des effilocheuses, etc.) contre les risques de dégradation et/ou de détérioration. Le cœur du tambour magnétique est représenté par un ensemble de noyaux magnétiques en forme de demi-lune autour duquel tourne la partie extérieure du tambour (en inox) munie de ses entraîneurs à lames.

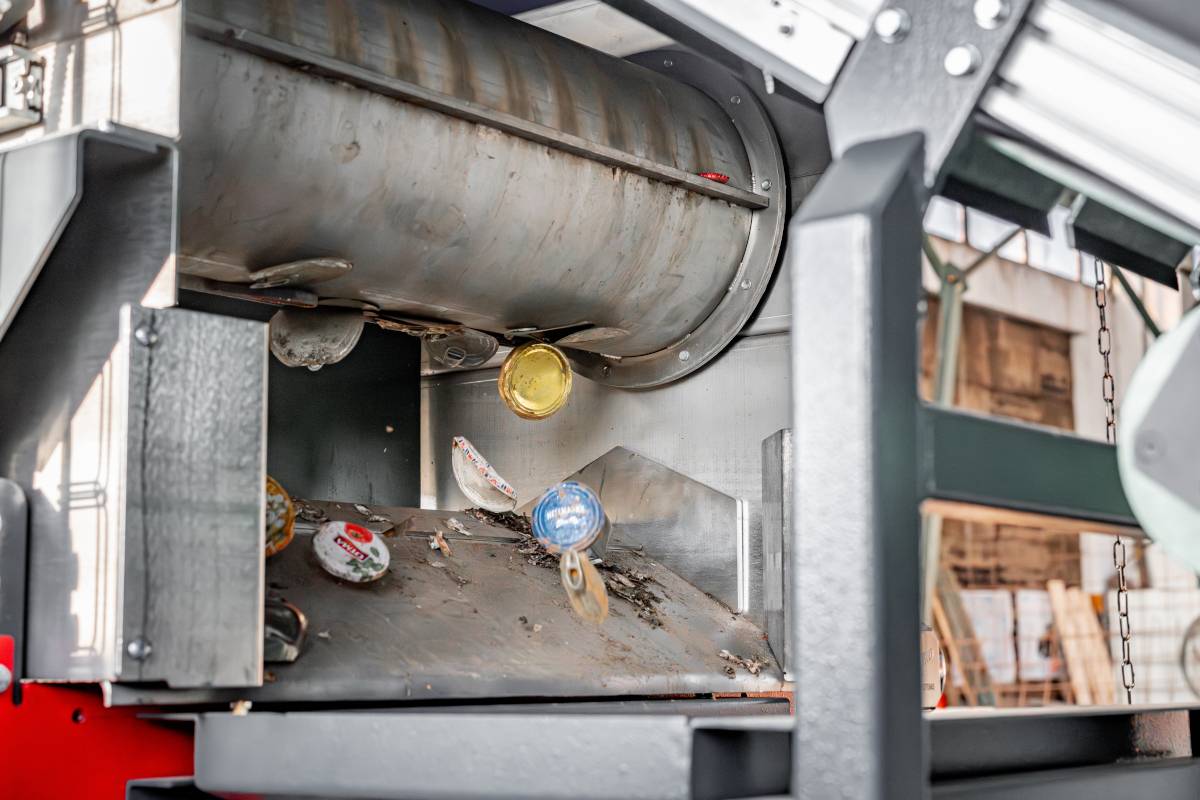

Nettoyage du tambour magnétique

Les contaminants métalliques magnétiques sont capturés à la surface du tambour et ne tombent dans un récipient de collecte qu’une fois qu’ils se trouvent derrière l’axe du tambour.

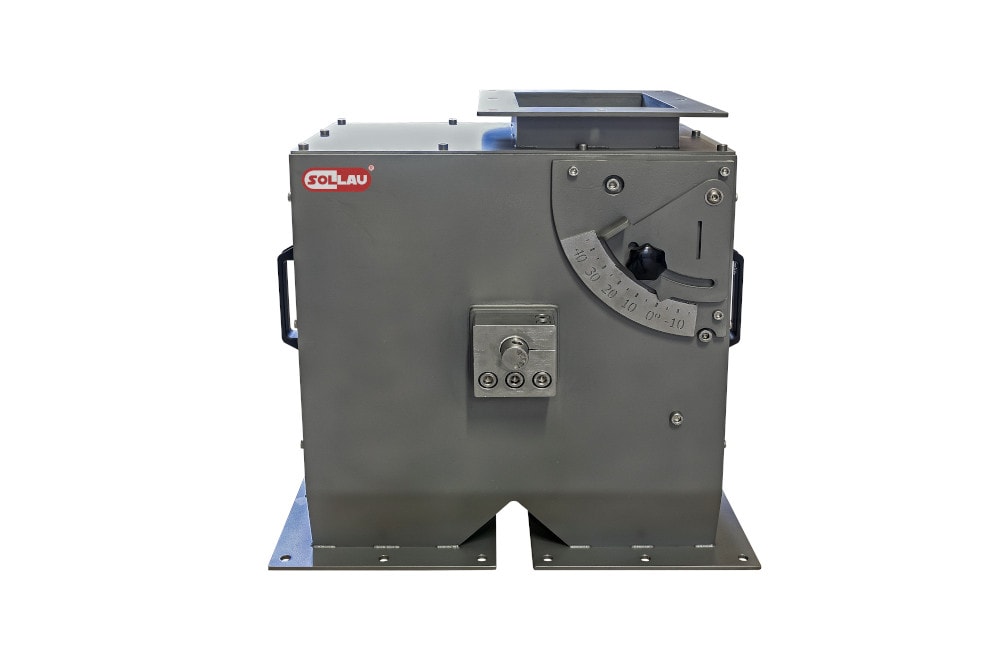

Gamme de modèles MBZ

  • Nettoyage automatique sans qu’il ne soit nécessaire d’interrompre le flux de matière
  • Un toit réglable permettant de réguler l’alimentation en matière
  • La position du dispositif séparant la matière nettoyée des contaminants ayant été collectés pourra être modifiée
  • Des lames de raclage empêchent que de la matière fine ou collante ne s’accumule à la surface du tambour
  • Une version avec aimants en ferrite ou néodymes

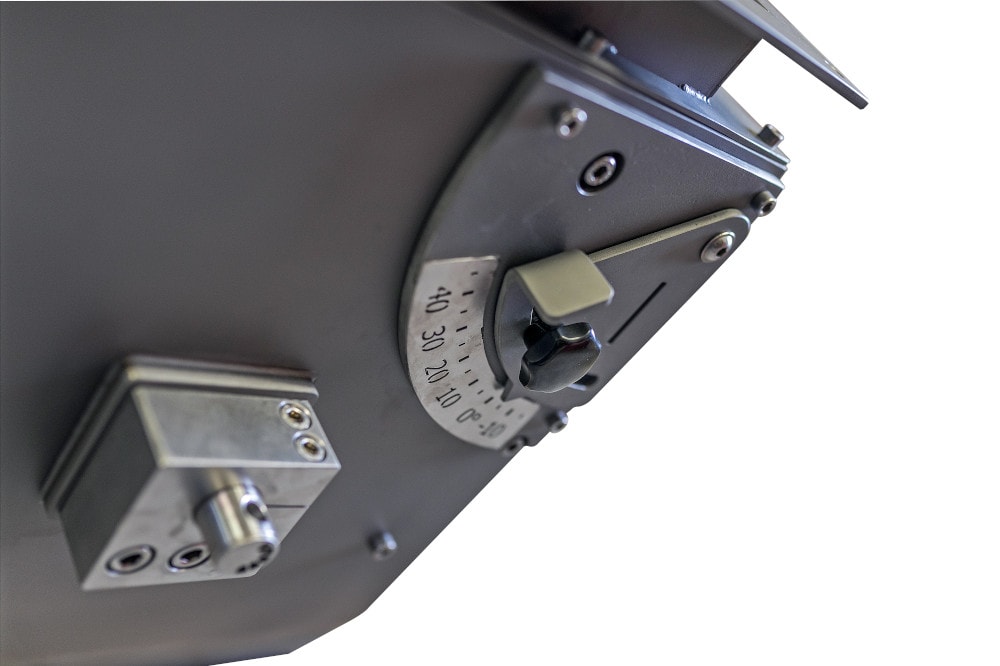

  • La position du noyau magnétique peut être facilement et rapidement modifiée
  • Une structure sophistiquée intégrant plusieurs orifices de contrôle et de maintenance
  • Une induction magnétique pouvant atteindre 8 000 G
  • Une certification ATEX
  • Le noyau magnétique est couvert par une garantie de 5 ans

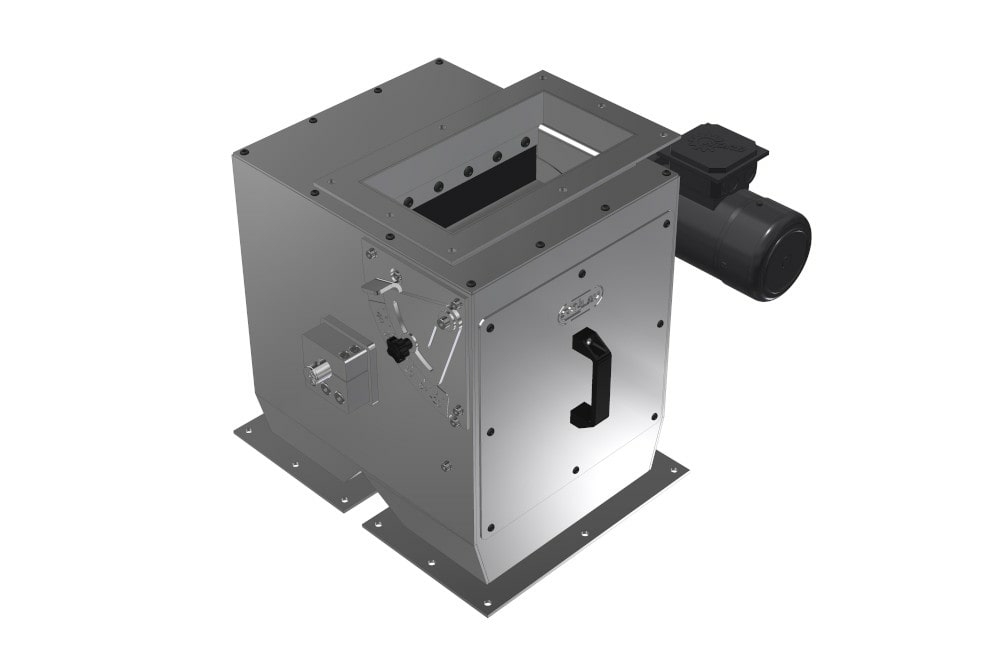

MBZ 204

Tambour magnétique cartérisé d'un diamètre de 204 mm sert à la séparation ininterrompue et automatique des particules ferromagnétiques depuis les substances granulaires.

Version en ferrite

ProduitCapacité maximale (m3/h)Dimensions de l'entrée/de la sortie (mm)Carte de données (EN)
MBZ 204 F 200 20 210 x 150 Visualiser le PDF
MBZ 204 F 300 25 310 x 150 Visualiser le PDF
MBZ 204 F 400 30 410 x 150 Visualiser le PDF
MBZ 204 F 500 35 510 x 150 Visualiser le PDF
MBZ 204 F 600 40 610 x 150 Visualiser le PDF
MBZ 204 F 700 45 710 x 150 Visualiser le PDF
MBZ 204 F 800 50 810 x 150 Visualiser le PDF
MBZ 204 F 900 60 910 x 150 Visualiser le PDF
MBZ 204 F 1000 75 1010 x 150 Visualiser le PDF

Version en néodyme

ProduitCapacité maximale (m3/h)Dimensions de l'entrée/de la sortie (mm)Carte de données (EN)
MBZ 204 N 200 20 210 x 150 Visualiser le PDF
MBZ 204 N 300 25 310 x 150 Visualiser le PDF
MBZ 204 N 400 30 410 x 150 Visualiser le PDF
MBZ 204 N 500 35 510 x 150 Visualiser le PDF
MBZ 204 N 600 40 610 x 150 Visualiser le PDF
MBZ 204 N 700 45 710 x 150 Visualiser le PDF
MBZ 204 N 800 50 810 x 150 Visualiser le PDF
MBZ 204 N 900 60 910 x 150 Visualiser le PDF
MBZ 204 N 1000 75 1010 x 150 Visualiser le PDF

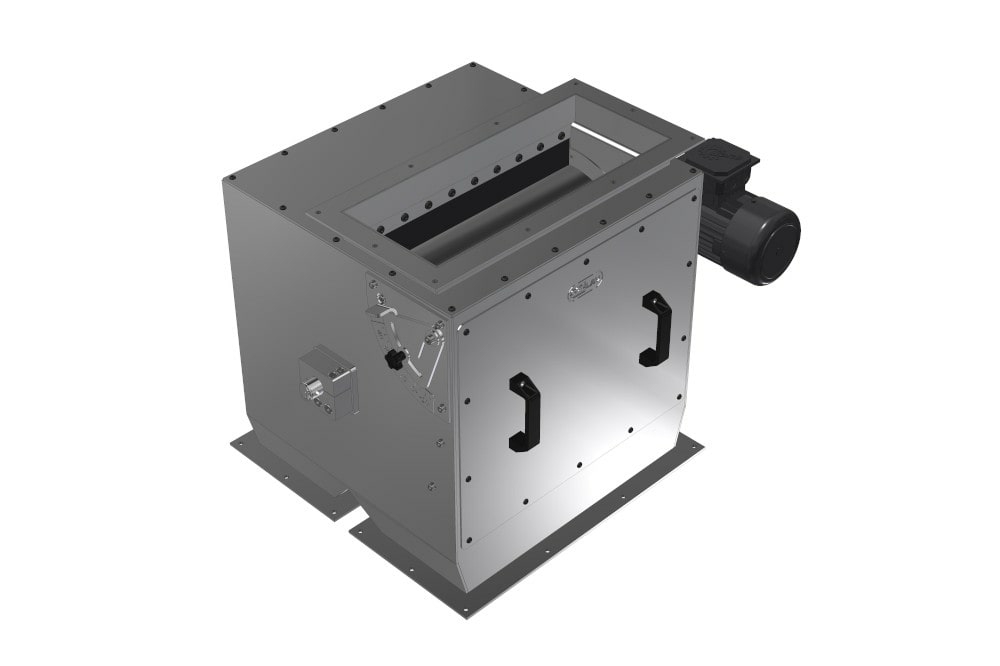

MBZ 304

Tambour magnétique cartérisé d'un diamètre de 304 mm sert à la séparation ininterrompue et automatique des particules ferromagnétiques depuis les substances granulaires.

Version en ferrite

ProduitCapacité maximale (m3/h)Dimensions de l'entrée/de la sortie (mm)Carte de données (EN)
MBZ 304 F 300 25 310 x 200 Visualiser le PDF
MBZ 304 F 400 35 410 x 200 Visualiser le PDF
MBZ 304 F 500 45 510 x 200 Visualiser le PDF
MBZ 304 F 600 55 610 x 200 Visualiser le PDF
MBZ 304 F 700 65 710 x 200 Visualiser le PDF
MBZ 304 F 800 75 810 x 200 Visualiser le PDF
MBZ 304 F 900 85 910 x 200 Visualiser le PDF
MBZ 304 F 1000 95 1010 x 200 Visualiser le PDF
MBZ 304 F 1100 105 1110 x 200 Visualiser le PDF

Version en néodyme

ProduitCapacité maximale (m3/h)Dimensions de l'entrée/de la sortie (mm)Carte de données (EN)
MBZ 304 N 300 25 310 x 200 Visualiser le PDF
MBZ 304 N 400 35 410 x 200 Visualiser le PDF
MBZ 304 N 500 45 510 x 200 Visualiser le PDF
MBZ 304 N 600 55 610 x 200 Visualiser le PDF
MBZ 304 N 700 65 710 x 200 Visualiser le PDF
MBZ 304 N 800 75 810 x 200 Visualiser le PDF
MBZ 304 N 900 85 910 x 200 Visualiser le PDF
MBZ 304 N 1000 95 1010 x 200 Visualiser le PDF
MBZ 304 N 1100 105 1110 x 200 Visualiser le PDF

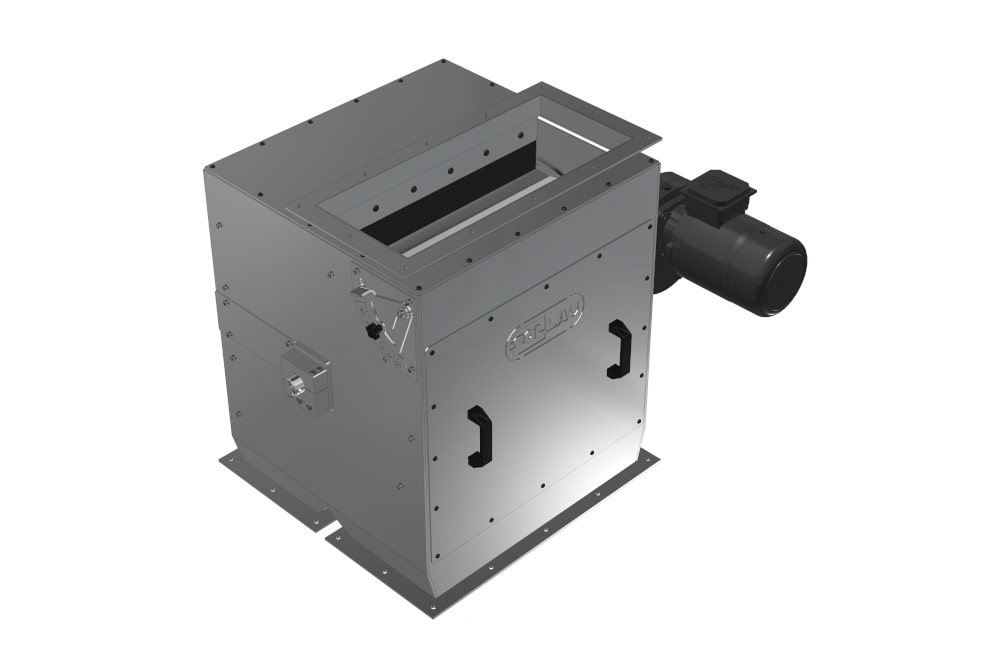

MBZ 406

Tambour magnétique cartérisé d'un diamètre de 406 mm sert à la séparation ininterrompue et automatique des particules ferromagnétiques depuis les substances granulaires.

Version en ferrite

ProduitCapacité maximale (m3/h)Dimensions de l'entrée/de la sortie (mm)Carte de données (EN)
MBZ 406 F 400 45 410 x 250 Visualiser le PDF
MBZ 406 F 500 55 510 x 250 Visualiser le PDF
MBZ 406 F 600 65 610 x 250 Visualiser le PDF
MBZ 406 F 700 75 710 x 250 Visualiser le PDF
MBZ 406 F 800 90 810 x 250 Visualiser le PDF
MBZ 406 F 900 120 910 x 250 Visualiser le PDF
MBZ 406 F 1000 140 1010 x 250 Visualiser le PDF
MBZ 406 F 1100 160 1110 x 250 Visualiser le PDF
MBZ 406 F 1200 180 1210 x 250 Visualiser le PDF
MBZ 406 F 1300 200 1310 x 250 Visualiser le PDF

Version en néodyme

ProduitCapacité maximale (m3/h)Dimensions de l'entrée/de la sortie (mm)Carte de données (EN)
MBZ 406 N 400 45 410 x 250 Visualiser le PDF
MBZ 406 N 500 55 510 x 250 Visualiser le PDF
MBZ 406 N 600 65 610 x 250 Visualiser le PDF
MBZ 406 N 700 75 710 x 250 Visualiser le PDF
MBZ 406 N 800 90 810 x 250 Visualiser le PDF
MBZ 406 N 900 120 910 x 250 Visualiser le PDF
MBZ 406 N 1000 140 1010 x 250 Visualiser le PDF
MBZ 406 N 1100 160 1110 x 250 Visualiser le PDF
MBZ 406 N 1200 180 1210 x 250 Visualiser le PDF
MBZ 406 N 1300 200 1310 x 250 Visualiser le PDF

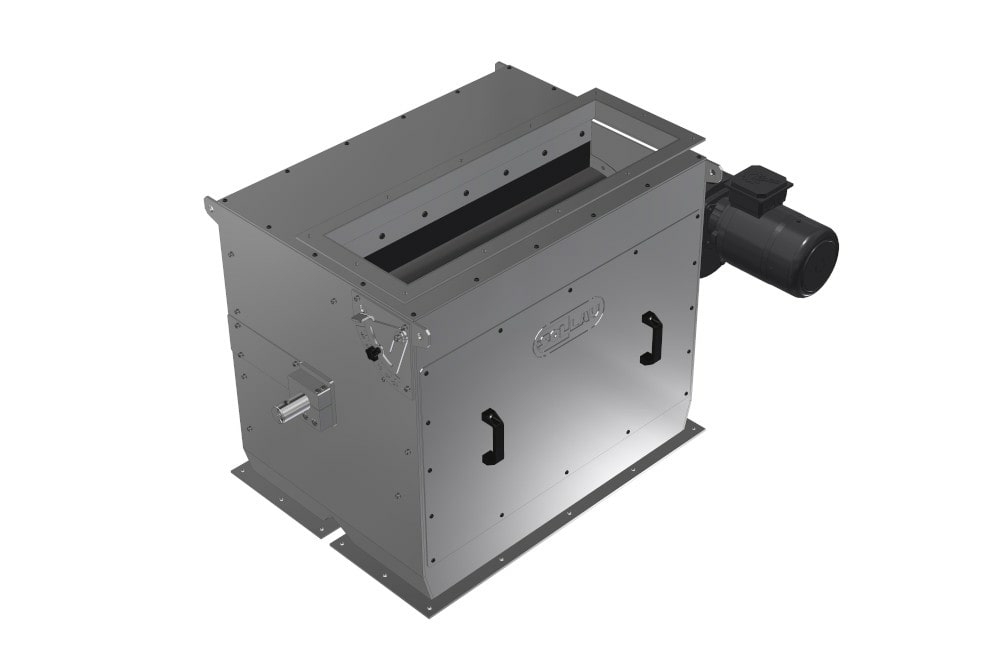

MBZ 506

Tambour magnétique cartérisé d'un diamètre de 506 mm sert à la séparation ininterrompue et automatique des particules ferromagnétiques depuis les substances granulaires.

Version en ferrite

ProduitCapacité maximale (m3/h)Dimensions de l'entrée/de la sortie (mm)Carte de données (EN)
MBZ 506 F 500 70 510 x 300 Visualiser le PDF
MBZ 506 F 600 85 610 x 300 Visualiser le PDF
MBZ 506 F 700 105 710 x 300 Visualiser le PDF
MBZ 506 F 800 125 810 x 300 Visualiser le PDF
MBZ 506 F 900 145 910 x 300 Visualiser le PDF
MBZ 506 F 1000 180 1010 x 300 Visualiser le PDF
MBZ 506 F 1100 215 1110 x 300 Visualiser le PDF
MBZ 506 F 1200 250 1210 x 300 Visualiser le PDF
MBZ 506 F 1300 285 1310 x 300 Visualiser le PDF

Version en néodyme

ProduitCapacité maximale (m3/h)Dimensions de l'entrée/de la sortie (mm)Carte de données (EN)
MBZ 506 N 500 70 510 x 300 Visualiser le PDF
MBZ 506 N 600 85 610 x 300 Visualiser le PDF
MBZ 506 N 700 105 710 x 300 Visualiser le PDF
MBZ 506 N 800 125 810 x 300 Visualiser le PDF
MBZ 506 N 900 145 910 x 300 Visualiser le PDF
MBZ 506 N 1000 180 1010 x 300 Visualiser le PDF
MBZ 506 N 1100 215 1110 x 300 Visualiser le PDF
MBZ 506 N 1200 250 1210 x 300 Visualiser le PDF
MBZ 506 N 1300 285 1310 x 300 Visualiser le PDF

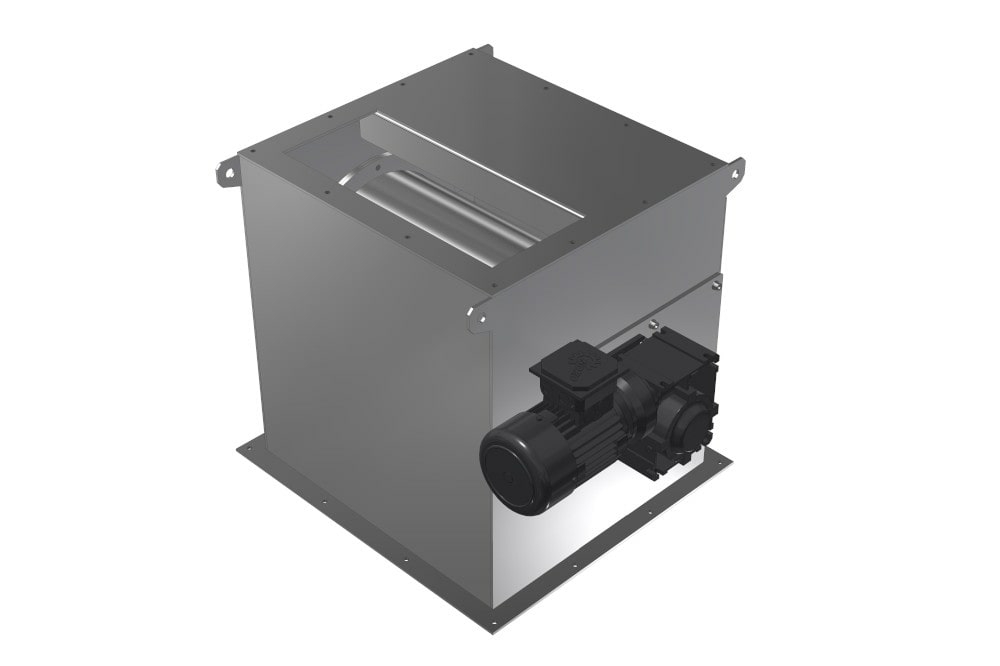

Gamme de modèles MBZ-EKO

  • Nettoyage automatique sans qu’il ne soit nécessaire d’interrompre le flux de matière
  • Un rapport « Prix/Performances » très intéressant
  • La position du dispositif séparant la matière nettoyée des contaminants ayant été collectés pourra être modifiée
  • Des lames de raclage empêchent que de la matière fine ou collante ne s’accumule à la surface du tambour
  • Une version avec aimants en ferrite ou néodymes
  • Une structure simplifiée
  • Une induction magnétique pouvant atteindre 9 000 G
  • Une certification ATEX
  • Le noyau magnétique est couvert par une garantie de 5 ans

MBZ-EKO 204

Tambour magnétique cartérisé d'un diamètre de 204 mm sert à la séparation ininterrompue et automatique des particules ferromagnétiques depuis les substances granulaires.

Version en ferrite

ProduitCapacité maximale (m3/h)Dimensions de l'entrée/de la sortie (mm)Carte de données (EN)
MBZ-EKO 204 F 200 20 170 x 150 Visualiser le PDF
MBZ-EKO 204 F 300 25 270 x 150 Visualiser le PDF
MBZ-EKO 204 F 400 30 370 x 150 Visualiser le PDF
MBZ-EKO 204 F 500 35 470 x 150 Visualiser le PDF
MBZ-EKO 204 F 600 40 570 x 150 Visualiser le PDF
MBZ-EKO 204 F 700 45 570 x 150 Visualiser le PDF
MBZ-EKO 204 F 800 50 770 x 150 Visualiser le PDF
MBZ-EKO 204 F 900 60 870 x 150 Visualiser le PDF
MBZ-EKO 204 F 1000 75 970 x 150 Visualiser le PDF

Version en néodyme

ProduitCapacité maximale (m3/h)Dimensions de l'entrée/de la sortie (mm)Carte de données (EN)
MBZ-EKO 204 N 200 20 170 x 150 Visualiser le PDF
MBZ-EKO 204 N 300 25 270 x 150 Visualiser le PDF
MBZ-EKO 204 N 400 30 370 x 150 Visualiser le PDF
MBZ-EKO 204 N 500 35 470 x 150 Visualiser le PDF
MBZ-EKO 204 N 600 40 570 x 150 Visualiser le PDF
MBZ-EKO 204 N 700 45 670 x 150 Visualiser le PDF
MBZ-EKO 204 N 800 50 770 x 150 Visualiser le PDF
MBZ-EKO 204 N 900 60 870 x 150 Visualiser le PDF
MBZ-EKO 204 N 1000 75 970 x 150 Visualiser le PDF

MBZ-EKO 304

Tambour magnétique cartérisé d'un diamètre de 304 mm sert à la séparation ininterrompue et automatique des particules ferromagnétiques depuis les substances granulaires.

Version en ferrite

ProduitCapacité maximale (m3/h)Dimensions de l'entrée/de la sortie (mm)Carte de données (EN)
MBZ-EKO 304 F 300 25 270 x 200 Visualiser le PDF
MBZ-EKO 304 F 400 35 370 x 200 Visualiser le PDF
MBZ-EKO 304 F 500 45 470 x 200 Visualiser le PDF
MBZ-EKO 304 F 600 55 570 x 200 Visualiser le PDF
MBZ-EKO 304 F 700 65 670 x 200 Visualiser le PDF
MBZ-EKO 304 F 800 75 770 x 200 Visualiser le PDF
MBZ-EKO 304 F 900 85 870 x 200 Visualiser le PDF
MBZ-EKO 304 F 1000 95 970 x 200 Visualiser le PDF
MBZ-EKO 304 F 1100 105 1070 x 200 Visualiser le PDF

Version en néodyme

ProduitCapacité maximale (m3/h)Dimensions de l'entrée/de la sortie (mm)Carte de données (EN)
MBZ-EKO 304 N 300 25 270 x 200 Visualiser le PDF
MBZ-EKO 304 N 400 35 370 x 200 Visualiser le PDF
MBZ-EKO 304 N 500 45 470 x 200 Visualiser le PDF
MBZ-EKO 304 N 600 55 570 x 200 Visualiser le PDF
MBZ-EKO 304 N 700 65 670 x 200 Visualiser le PDF
MBZ-EKO 304 N 800 75 770 x 200 Visualiser le PDF
MBZ-EKO 304 N 900 85 870 x 200 Visualiser le PDF
MBZ-EKO 304 N 1000 95 970 x 200 Visualiser le PDF
MBZ-EKO 304 N 1100 105 1070 x 200 Visualiser le PDF

MBZ-EKO 406

Tambour magnétique cartérisé d'un diamètre de 406 mm sert à la séparation ininterrompue et automatique des particules ferromagnétiques depuis les substances granulaires.

Version en ferrite

ProduitCapacité maximale (m3/h)Dimensions de l'entrée/de la sortie (mm)Carte de données (EN)
MBZ-EKO 406 F 400 45 370 x 250 Visualiser le PDF
MBZ-EKO 406 F 500 55 470 x 250 Visualiser le PDF
MBZ-EKO 406 F 600 65 570 x 250 Visualiser le PDF
MBZ-EKO 406 F 700 75 670 x 250 Visualiser le PDF
MBZ-EKO 406 F 800 90 770 x 250 Visualiser le PDF
MBZ-EKO 406 F 900 120 870 x 250 Visualiser le PDF
MBZ-EKO 406 F 1000 140 970 x 250 Visualiser le PDF
MBZ-EKO 406 F 1100 160 1070 x 250 Visualiser le PDF
MBZ-EKO 406 F 1200 180 1170 x 250 Visualiser le PDF
MBZ-EKO 406 F 1300 200 1270 x 250 Visualiser le PDF

Version en néodyme

ProduitCapacité maximale (m3/h)Dimensions de l'entrée/de la sortie (mm)Carte de données (EN)
MBZ-EKO 406 N 400 45 410 x 250 Visualiser le PDF
MBZ-EKO 406 N 500 55 510 x 250 Visualiser le PDF
MBZ-EKO 406 N 600 65 610 x 250 Visualiser le PDF
MBZ-EKO 406 N 700 75 710 x 250 Visualiser le PDF
MBZ-EKO 406 N 800 90 810 x 250 Visualiser le PDF
MBZ-EKO 406 N 900 120 910 x 250 Visualiser le PDF
MBZ-EKO 406 N 1000 140 1010 x 250 Visualiser le PDF
MBZ-EKO 406 N 1100 160 1110 x 250 Visualiser le PDF
MBZ-EKO 406 N 1200 180 1210 x 250 Visualiser le PDF
MBZ-EKO 406 N 1300 200 1310 x 250 Visualiser le PDF

MBZ-EKO 506

Tambour magnétique cartérisé d'un diamètre de 506 mm sert à la séparation ininterrompue et automatique des particules ferromagnétiques depuis les substances granulaires.

Version en ferrite

ProduitCapacité maximale (m3/h)Dimensions de l'entrée/de la sortie (mm)Carte de données (EN)
MBZ-EKO 506 F 500 70 470 x 300 Visualiser le PDF
MBZ-EKO 506 F 600 85 570 x 300 Visualiser le PDF
MBZ-EKO 506 F 700 105 670 x 300 Visualiser le PDF
MBZ-EKO 506 F 800 125 770 x 300 Visualiser le PDF
MBZ-EKO 506 F 900 145 870 x 300 Visualiser le PDF
MBZ-EKO 506 F 1000 180 970 x 300 Visualiser le PDF
MBZ-EKO 506 F 1100 215 1070 x 300 Visualiser le PDF
MBZ-EKO 506 F 1200 250 1170 x 300 Visualiser le PDF
MBZ-EKO 506 F 1300 285 1270 x 300 Visualiser le PDF

Version en néodyme

ProduitCapacité maximale (m3/h)Dimensions de l'entrée/de la sortie (mm)Carte de données (EN)
MBZ-EKO 506 N 500 70 470 x 300 Visualiser le PDF
MBZ-EKO 506 N 600 85 570 x 300 Visualiser le PDF
MBZ-EKO 506 N 700 105 670 x 300 Visualiser le PDF
MBZ-EKO 506 N 800 125 770 x 300 Visualiser le PDF
MBZ-EKO 506 N 900 145 870 x 300 Visualiser le PDF
MBZ-EKO 506 N 1000 180 970 x 300 Visualiser le PDF
MBZ-EKO 506 N 1100 215 1070 x 300 Visualiser le PDF
MBZ-EKO 506 N 1200 250 1170 x 300 Visualiser le PDF
MBZ-EKO 506 N 1300 285 870 x 300 Visualiser le PDF


Dans quels secteurs industriels utiliser un tambour magnétique?

Les tambours magnétiques trouvent leur application en particulier dans le domaine du recyclage et du traitement des déchets, de l'industrie du bois, alimentaire, du plastique, dans l'extraction et traitement de minéraux, la production industrielle de céramique et de verre etc.
