Grille magnétique de trémies TM

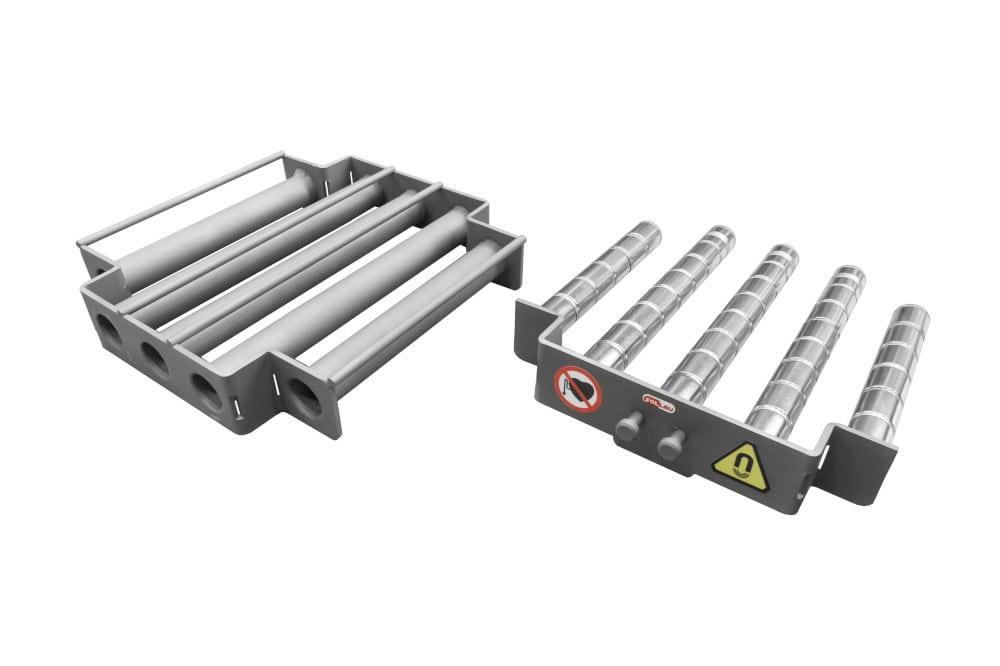

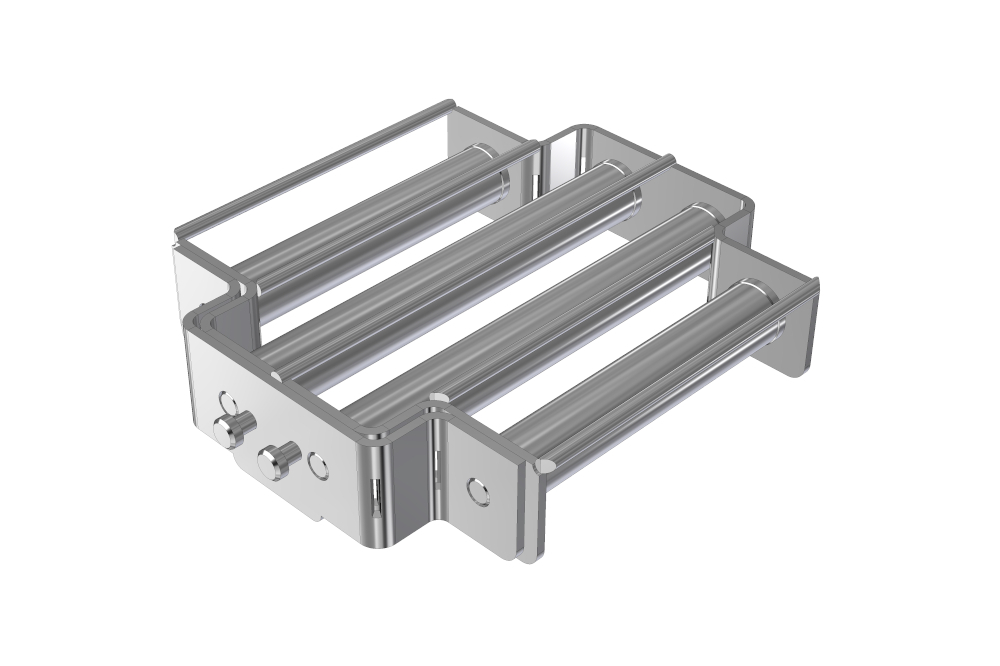

Grille magnétique de trémies TM 250 N

Le séparateur magnétique pour trémie de presse à injection plastique sert à séparer les particules ferromagnétiques du flux de matériau en chute libre (regranulés, matériau broyé, etc.). Le séparateur protège contre l'endommagement les presses à injection plastique avec trémie conique classique (empêche la pénétration de particules métalliques dans le dispositif à vis sans fin et à buse).

Comment fonctionne un séparateur magnétique pour trémie de presse à injection?

Le séparateur magnétique à placer dans la trémie de la presse à injection plastique est équipé d'aimants au néodyme NdFeB très puissants, permettant de capturer même les plus fines particules métalliques. De plus, lors de l'utilisation d'aimants en néodyme, il n'y a pas d'arrachement des particules retenues par le flux de matériau (contrairement à certains séparateurs concurrents équipés d'aimants en ferrite plus faibles).

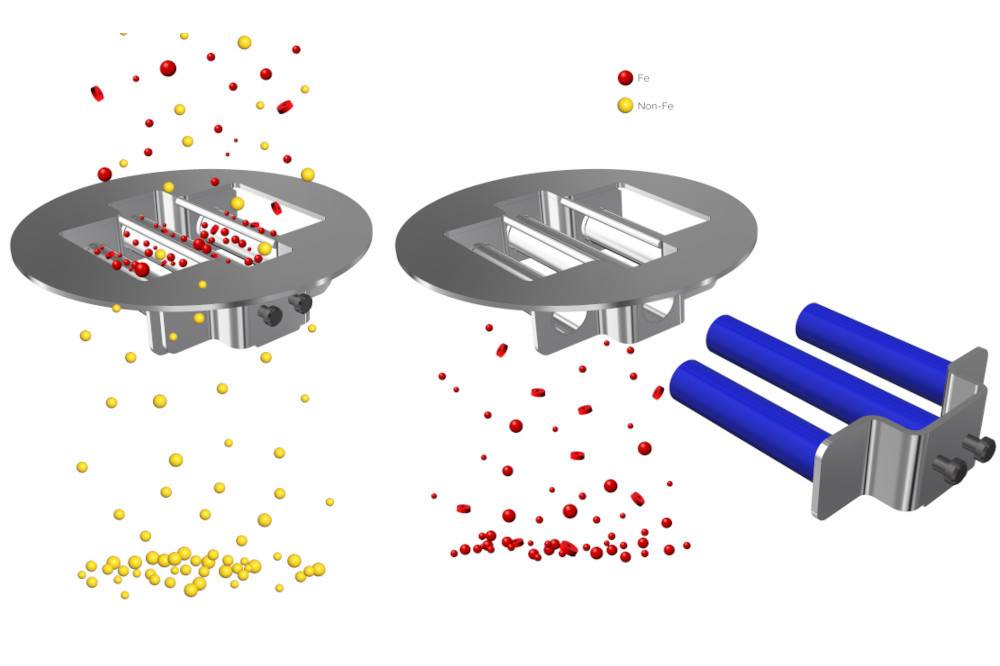

Comment nettoyer un grille magnétique de trémies?

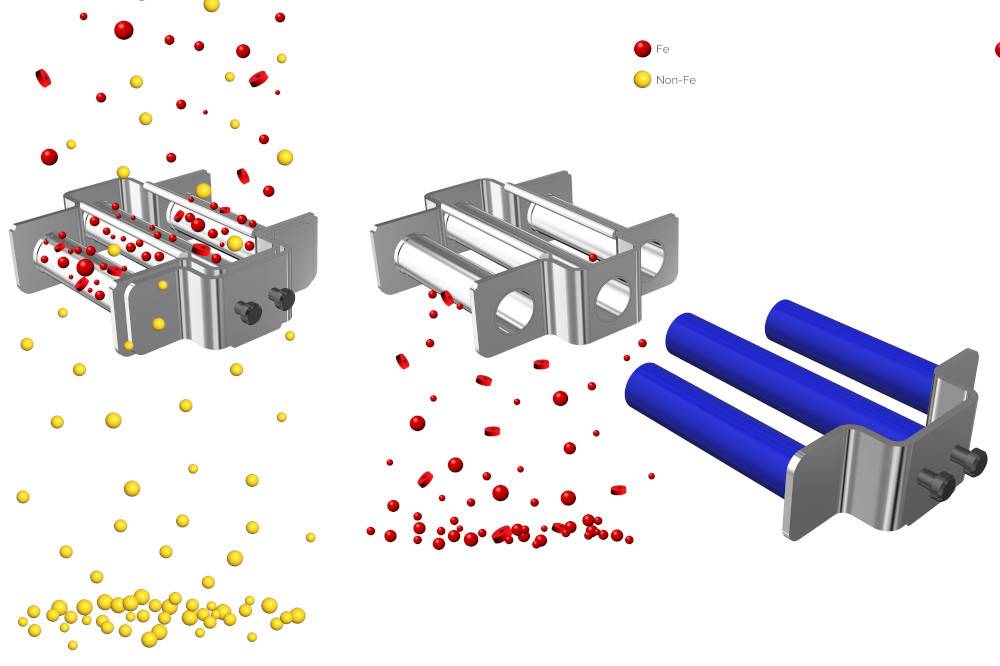

Le nettoyage s'effectue en sortant les aimants neo permanents des tubes en inox, les particules métalliques capturées tombent alors d'elles-mêmes. En comparaison avec les types de séparateurs non coulissants, qui doivent être soufflés laborieusement et dont le nettoyage est notablement inefficace et prolongé, notre version offre non seulement une haute efficacité de la séparation elle-même, mais également un usage et un nettoyage simples.

Avantages d'aimant à placer dans la trémie d’une presse à injection

Les avantages de ce type de séparateur magnétique résident également dans les frais d'acquisition et de fonctionnement réduits, l'usage simple, le montage facile et le délai de livraison réduit.

Commande facile sur l'e-shop


Sur quelles tuyauteries placer le séparateur?

De manière standard, nous fabriquons ce séparateur avec des diamètres de 100 à 400 mm, cependant, les dimensions et la réalisation globale peuvent être adaptés aux besoins du client.

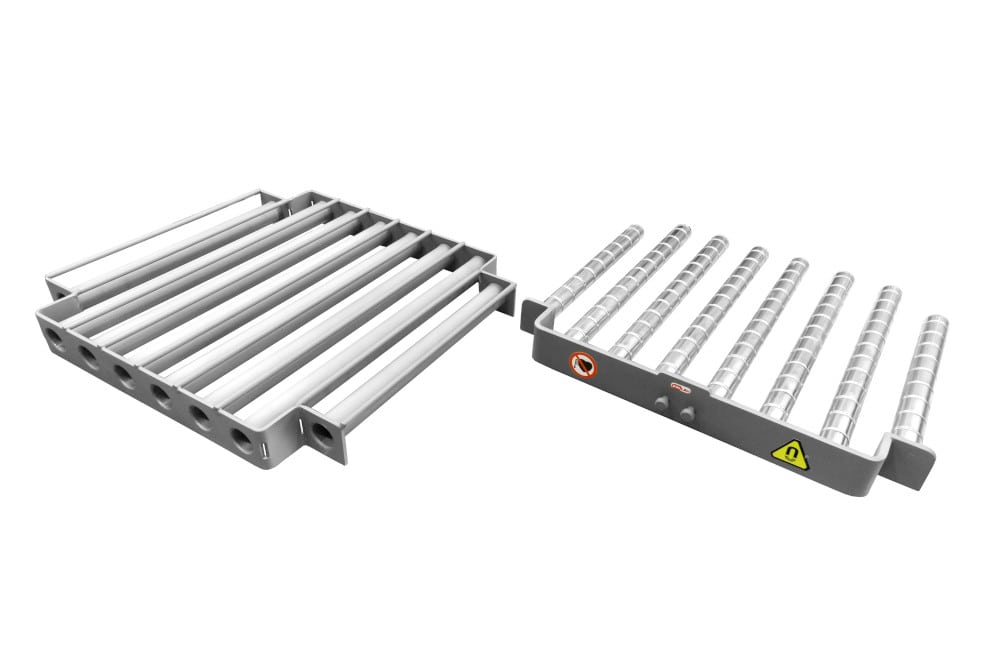

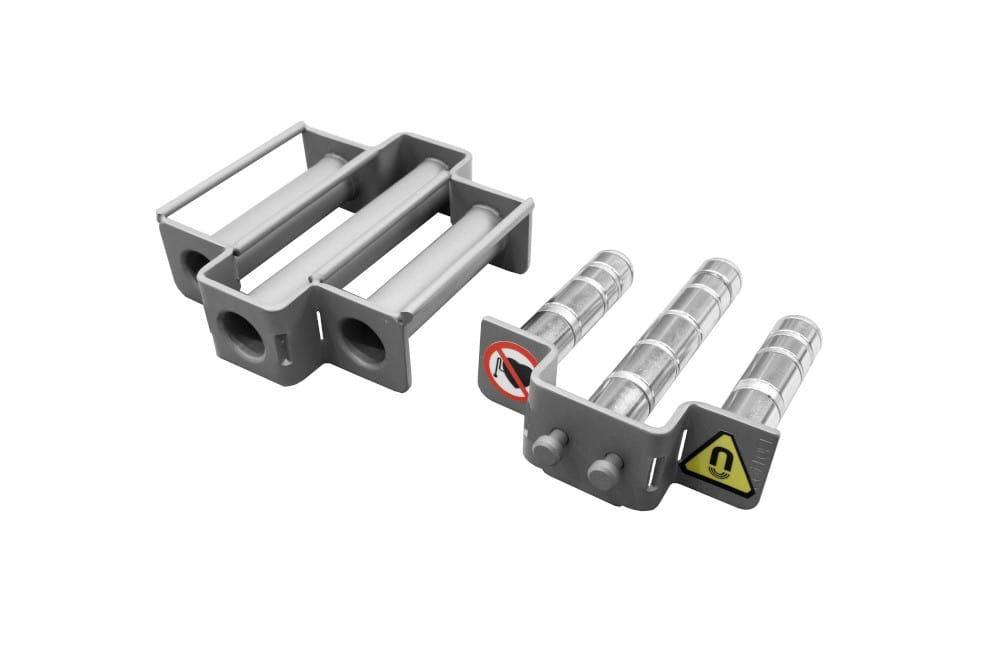

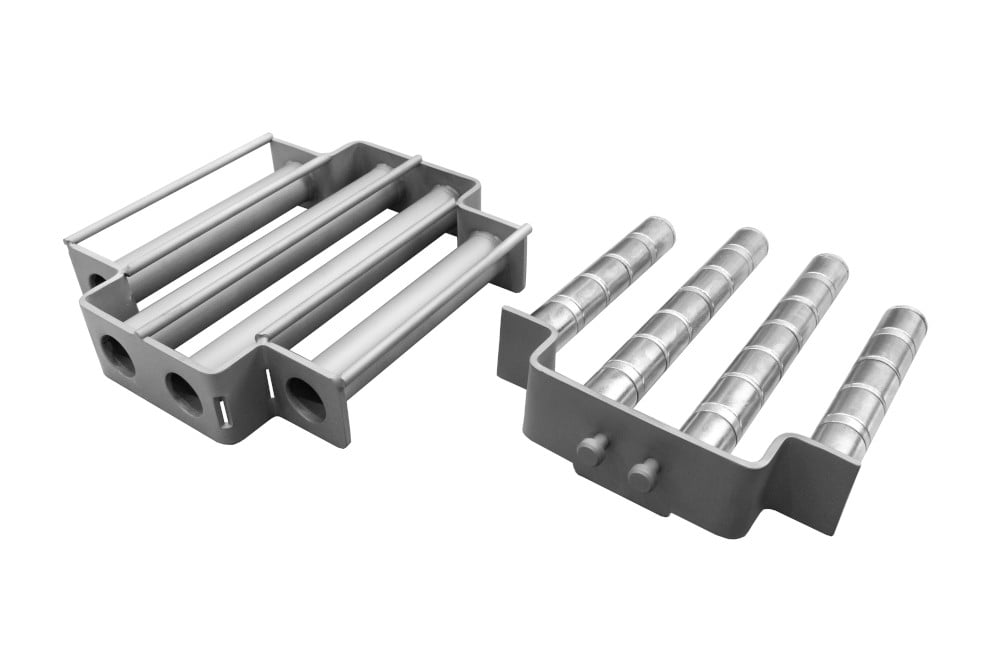

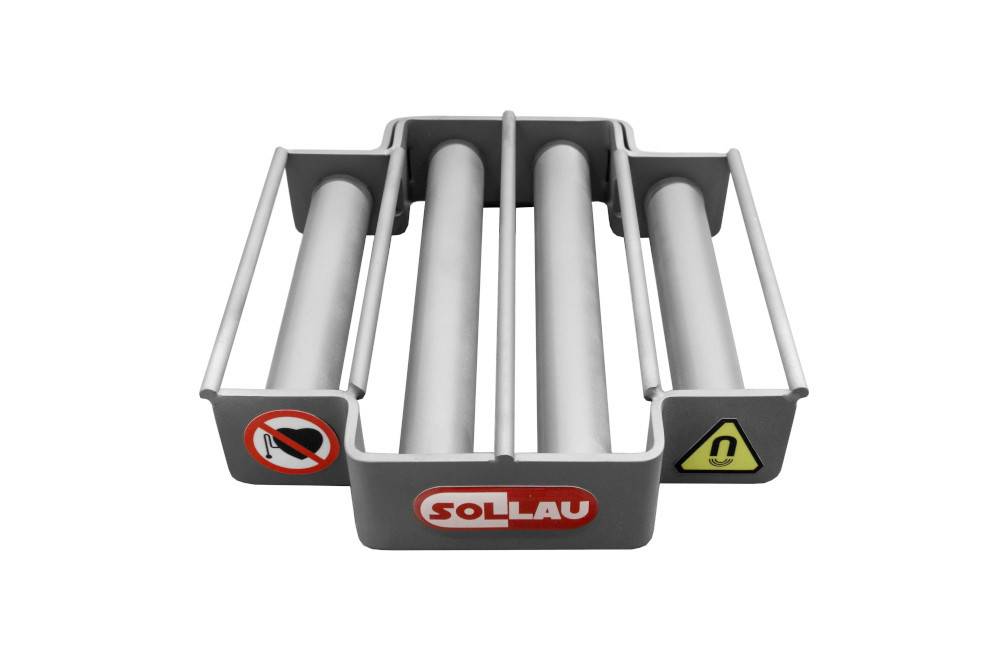

TM - version élémentaire

Le séparateur magnétique pour trémie de presse à injection plastique sert à séparer les particules ferromagnétiques du flux de matériau en chute libre (regranulés, matériau broyé, etc.).

ProduitDiamètre (mm)Carte de données (EN)

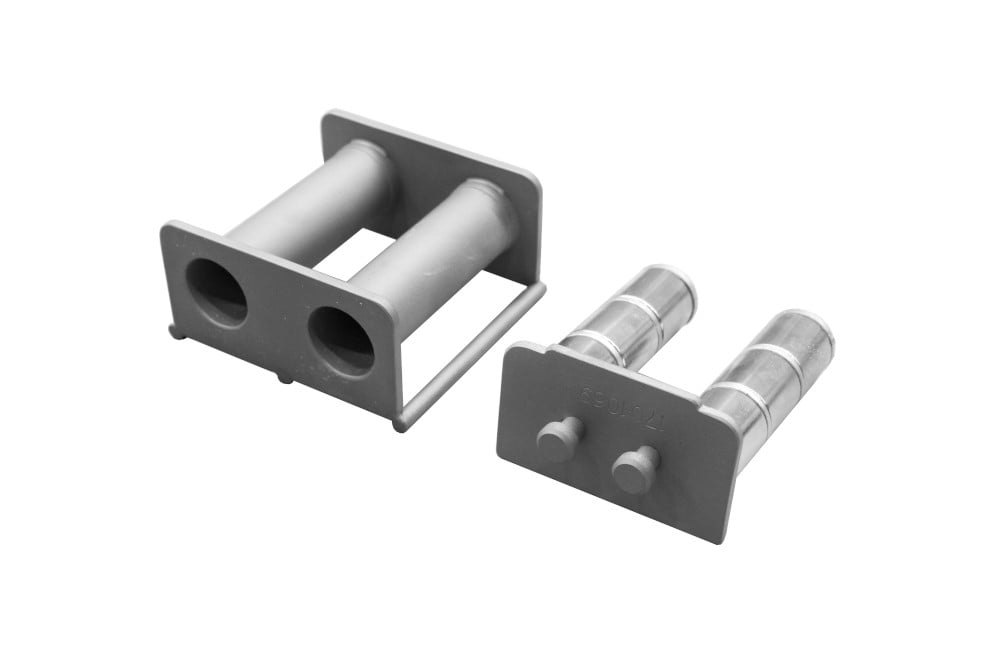

TM 100 N 100 Visualiser le PDF
TM 150 N 150 Visualiser le PDF
TM 200 N 200 Visualiser le PDF
TM 250 N 250 Visualiser le PDF

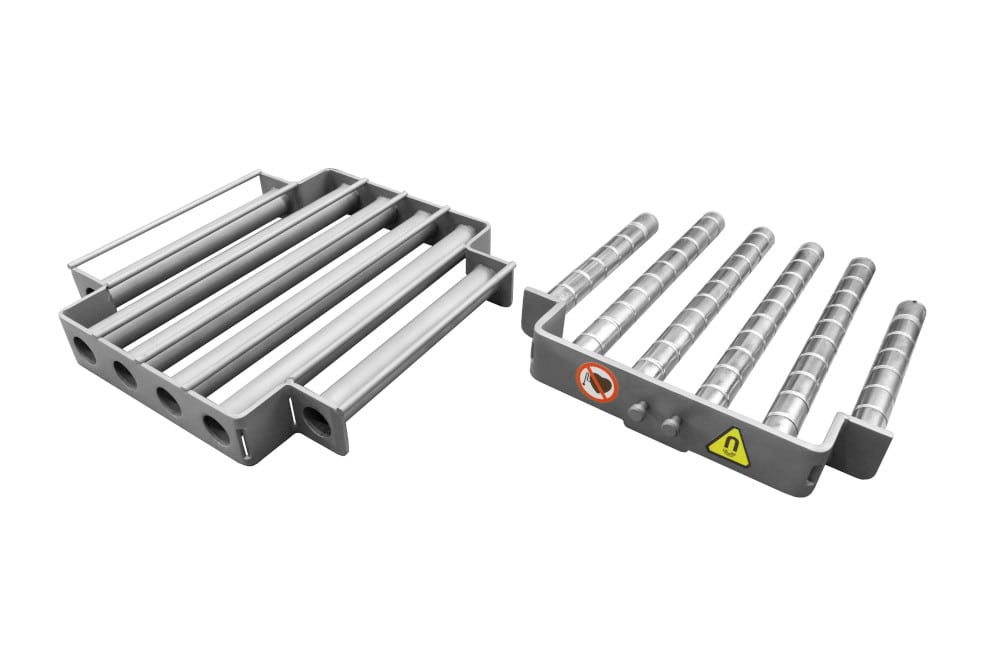

TM 300 N 300 Visualiser le PDF

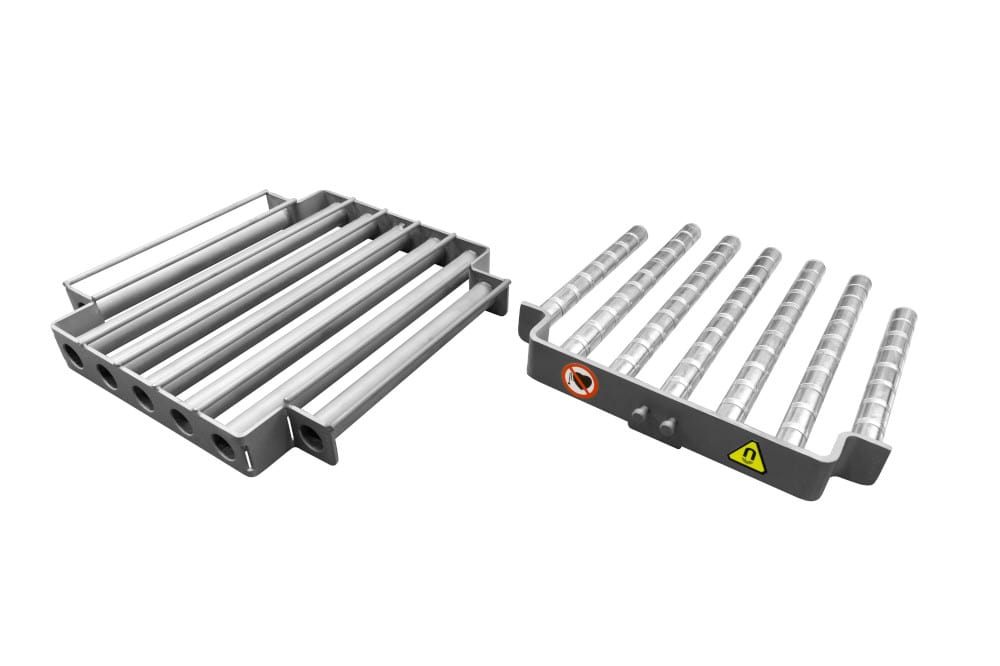

TM 350 N 350 Visualiser le PDF
TM 400 N 400 Visualiser le PDF

Nous produisons des séparateurs magnétiques dans ces trois degrés d'induction magnétique


Degré 1
(standard)
Degré 2
(la force d'arrachement la plus élevée)
Degré 3
(l'induction magnétique la plus élevée)
Induction sur le noyau magnétique 17 000 G 16 100 G 18 700 G
Induction en surface 10 700 G 10 600 G 12 200 G
Force d'arrachement sur le noyau magnétique 107 N 176 N 149 N
Force d'arrachement à la surface 74 N 140 N 101 N

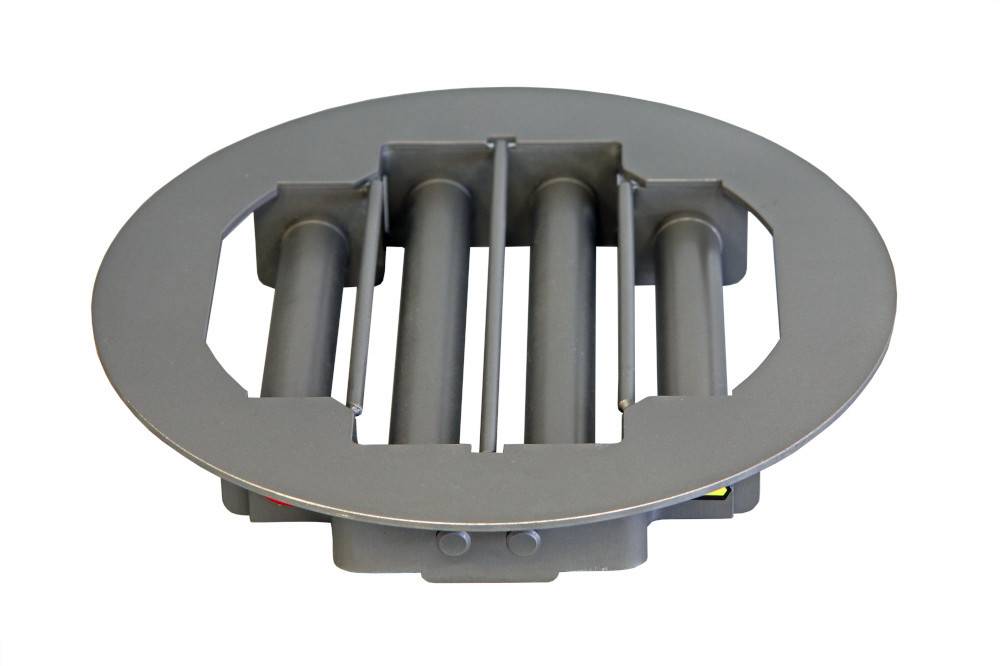

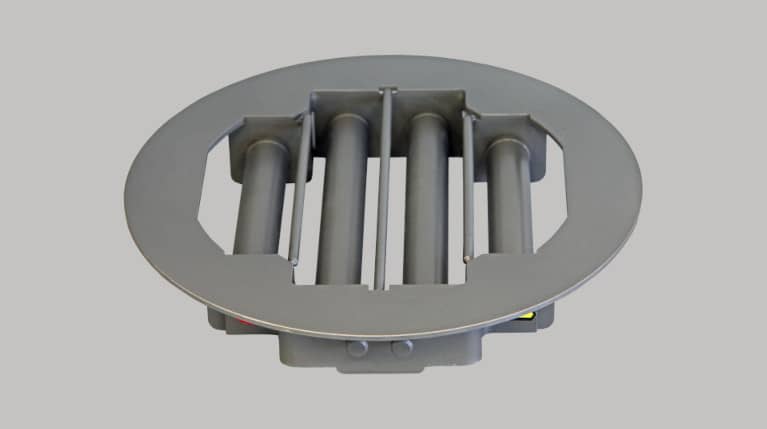

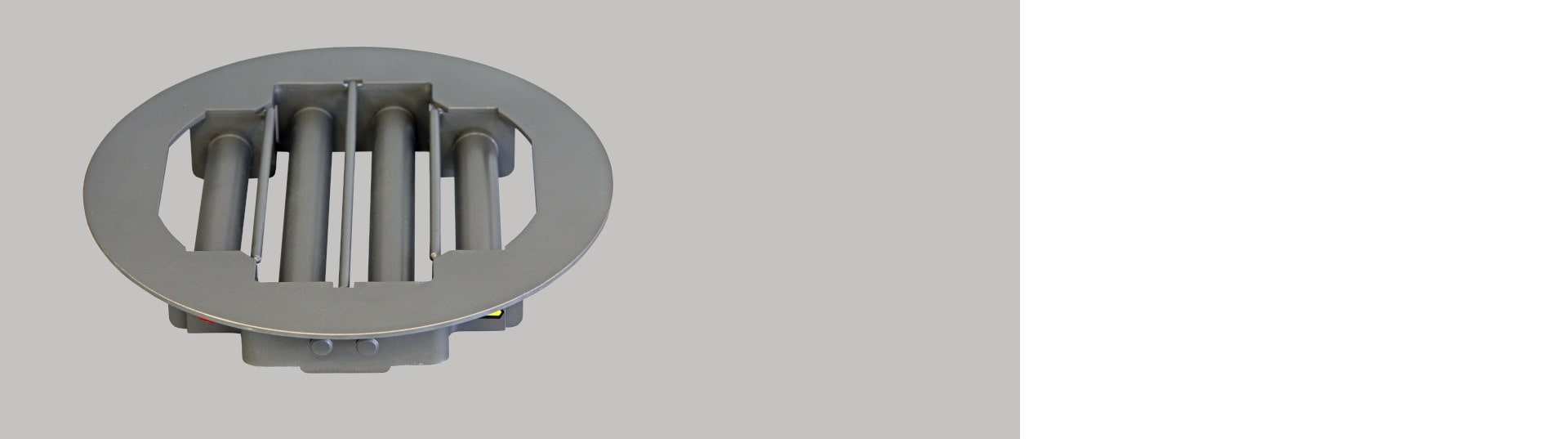

TM FL - version avec une bride ronde)

La version bridée a deux avantages significatifs: Le flux de matière est dirigé vers le centre du séparateur, ça veut dire directement sur les tubes magnétiques. La bride ronde correspond à la forme arrondie de la trémie et c'est pourquoi la bride empêche toute fuite indésirable de la matière contaminée par des bords du séparateur.

ProduitDiamètre (mm)Carte de données (EN)
TM FL 100 N* 100 Visualiser le PDF
TM FL 150 N* 150 Visualiser le PDF
TM FL 200 N* 200 Visualiser le PDF
TM FL 250 N* 250 Visualiser le PDF
TM FL 300 N* 300 Visualiser le PDF
TM FL 350 N* 350 Visualiser le PDF
TM FL 400 N* 400 Visualiser le PDF

Nous produisons des séparateurs magnétiques dans ces trois degrés d'induction magnétique


Degré 1
(standard)
Degré 2
(la force d'arrachement la plus élevée)
Degré 3
(l'induction magnétique la plus élevée)
Induction sur le noyau magnétique 17 000 G 16 100 G 18 700 G
Induction en surface 10 700 G 10 600 G 12 200 G
Force d'arrachement sur le noyau magnétique 107 N 176 N 149 N
Force d'arrachement à la surface 74 N 140 N 101 N

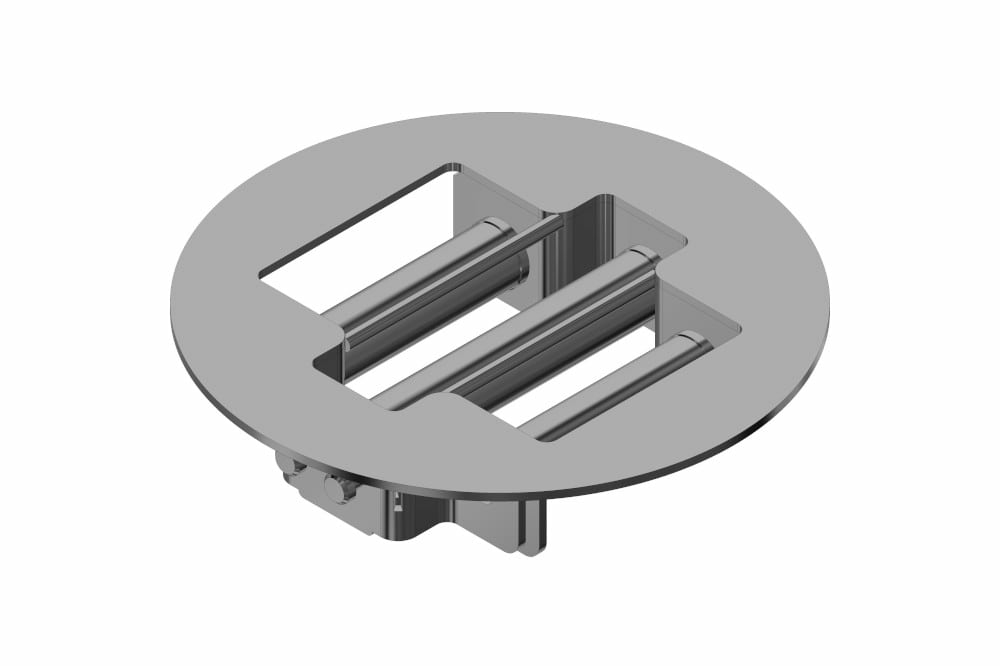

TM FL - version avec une bride et un dispositif de nettoyage

Le séparateur magnétique avec une bride et un dispositif de nettoyage arrange tant pour le nettoyage plus confortable que pour le lieu de stockage adéquat du séparateur.

ProduitDiamètre (mm)Carte de données (EN)
TM FL 100 N* 100 Visualiser le PDF
TM FL 150 N* 150 Visualiser le PDF
TM FL 200 N* 200 Visualiser le PDF
TM FL 250 N* 250 Visualiser le PDF
TM FL 300 N* 300 Visualiser le PDF
TM FL 350 N* 350 Visualiser le PDF
TM FL 400 N* 400 Visualiser le PDF

Nous produisons des séparateurs magnétiques dans ces trois degrés d'induction magnétique


Degré 1
(standard)
Degré 2
(la force d'arrachement la plus élevée)
Degré 3
(l'induction magnétique la plus élevée)
Induction sur le noyau magnétique 17 000 G 16 100 G 18 700 G
Induction en surface 10 700 G 10 600 G 12 200 G
Force d'arrachement sur le noyau magnétique 107 N 176 N 149 N
Force d'arrachement à la surface 74 N 140 N 101 N

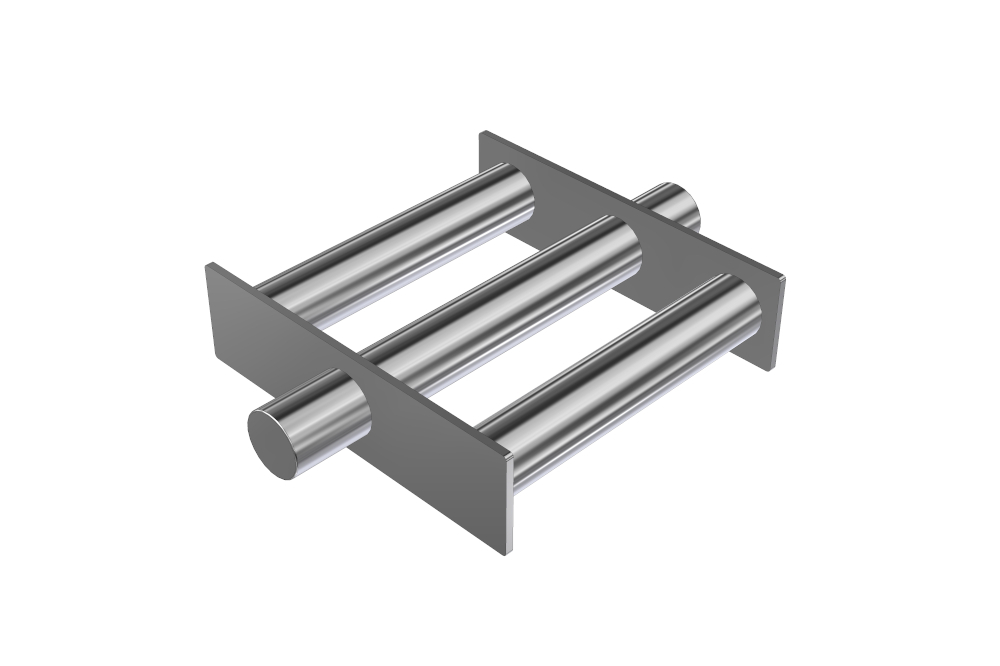

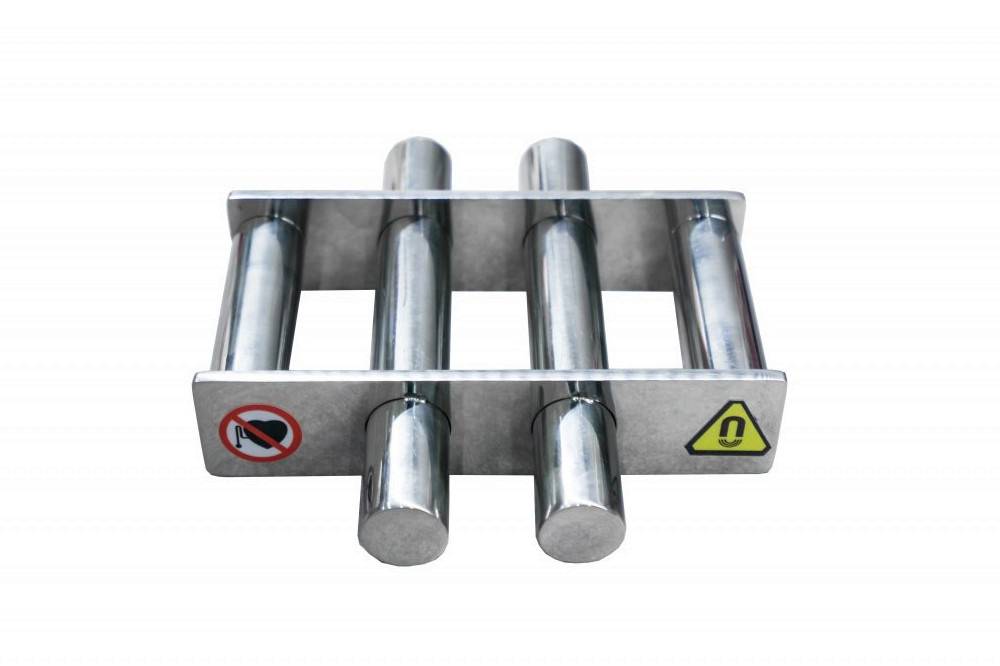

TM EKO - versions à noyau fermé

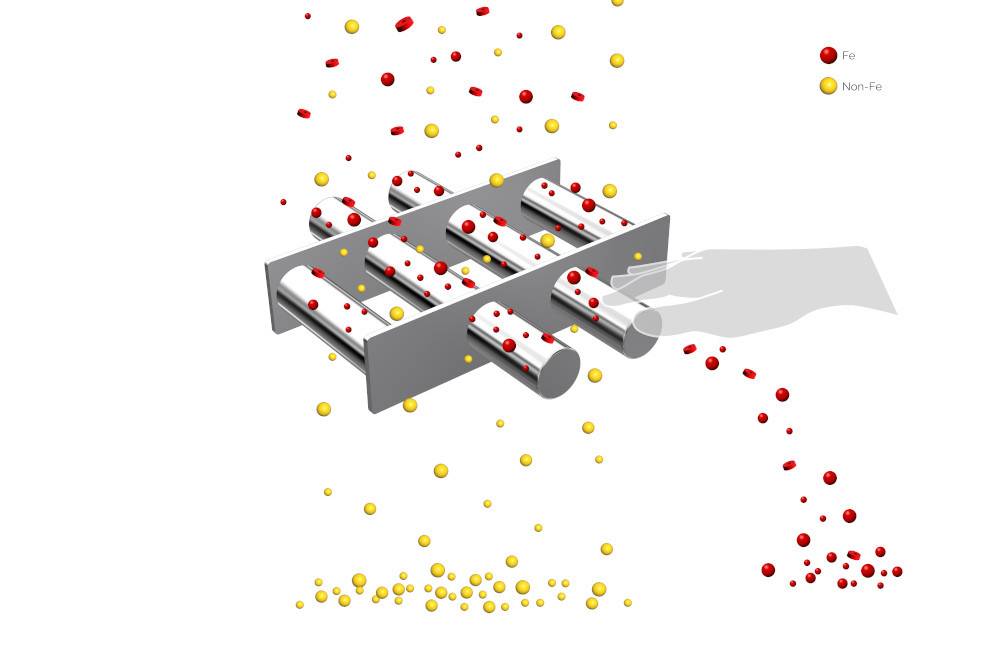

La grille en acier inoxydable dans laquelle les noyaux en acier inoxydable hermétiquement scellés sont polis, mais n'a pas de système de nettoyage facile et il est donc nécessaire d'éliminer les impuretés Fe piégées manuellement (par exemple en essuyant la surface de la grille). D'un autre côté, cette version à aimant à trémie est équipée des aimants néodyme les plus puissants qui génèrent une induction magnétique extrêmement élevée (environ 12 000 G) sur la surface de la grille.

ProduitDiamètre (mm)Carte de données (EN)
TM EKO 150 N 150 Visualiser le PDF
TM EKO 200 N 200 Visualiser le PDF
TM EKO 250 N 250 Visualiser le PDF



Dans quels secteurs industriels utiliser un séparateur magnétique pour trémie de presse à injection?

Le séparateur magnétique pour trémie de presse à injection plastique trouve son application en particulier dans les processus de recyclage et dans l'industrie du plastique.
