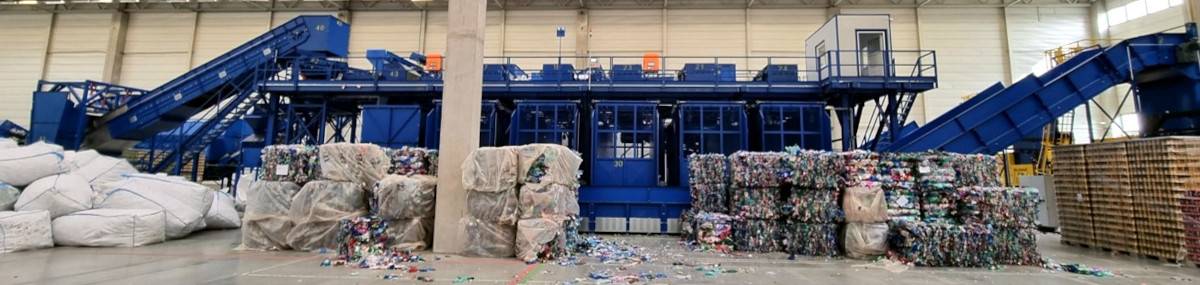

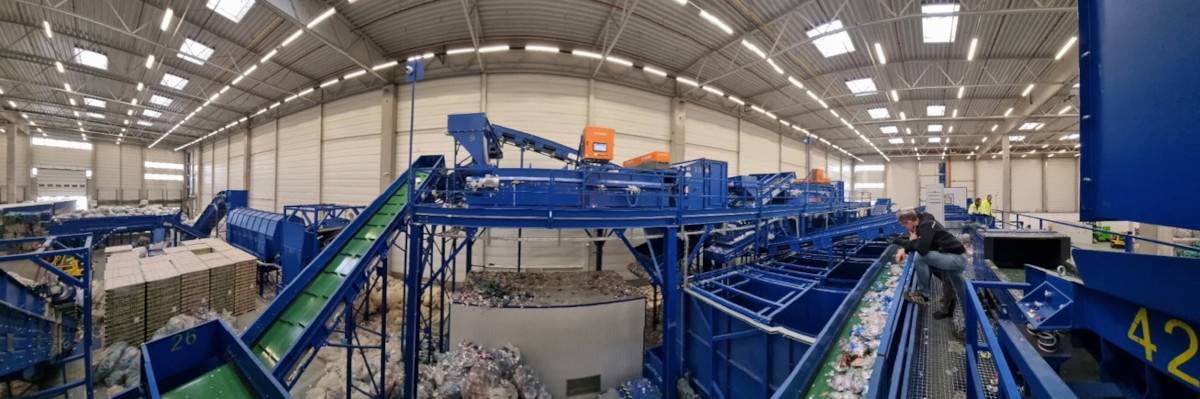

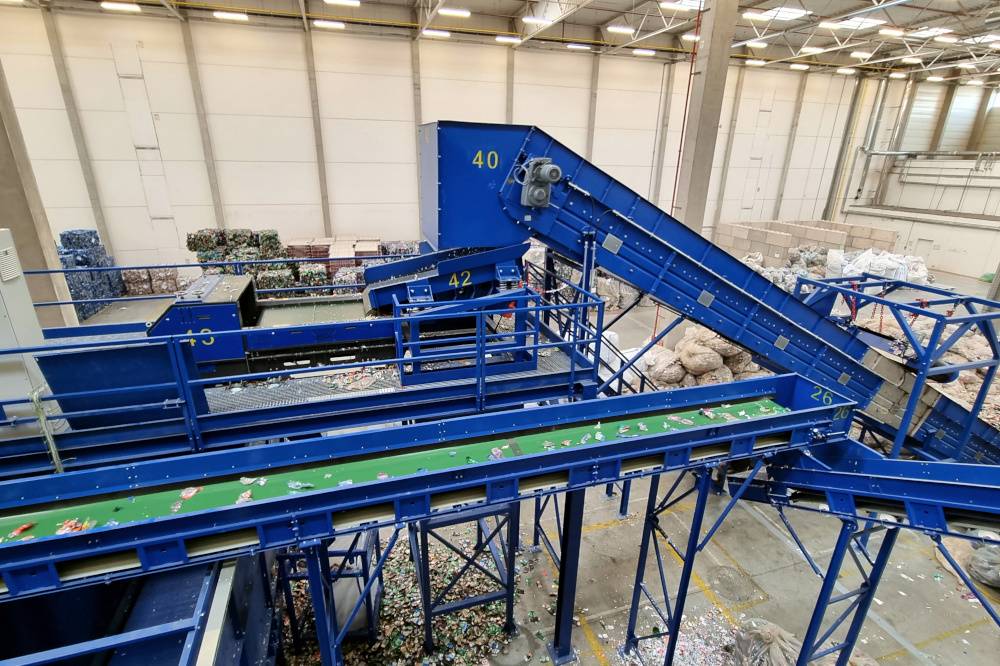

Ligne de triage automatique servant à trier des bouteilles en PET, des canettes et boîtes de conserve en Al et en Fe
Cette ligne de triage automatique a été conçue pour avoir une capacité de 4 500 kg/heure et elle est utilisée pour trier les déchets provenant des « poubelles jaunes », soit des bouteilles en PET, des canettes et boîtes de conserve en aluminium et en fer.
Tout d'abord, les balles de matière sont déballées et la matière passe ensuite au travers d’un tamis rotatif.

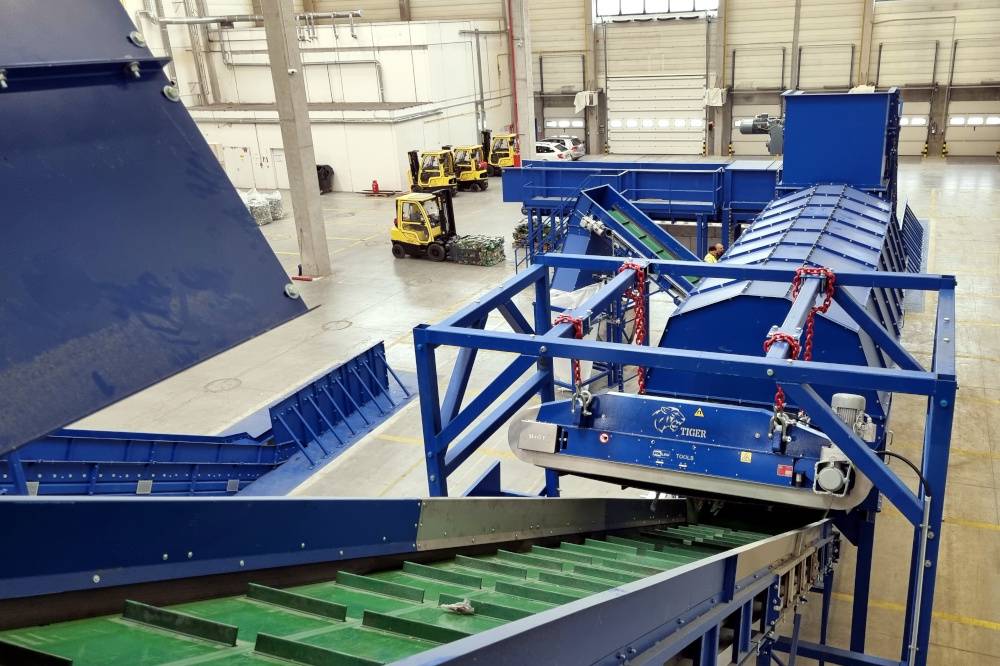

Les canettes et boîtes de conserve en fer sont séparées par une paire d’overbands très puissants DND-AC TIGER.

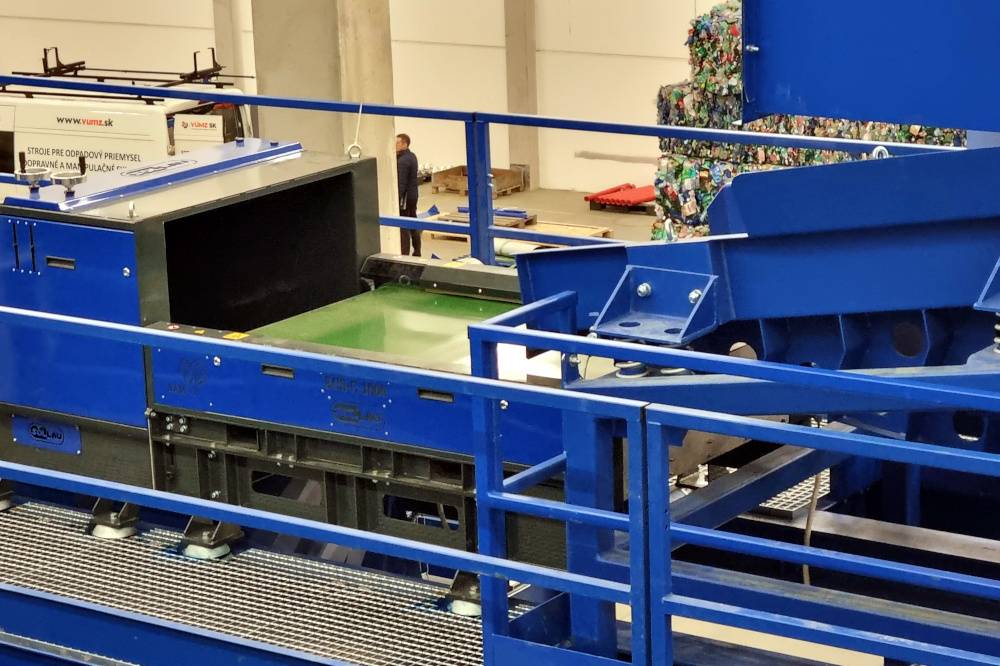

Les canettes et boîtes de conserve en aluminium sont séparées avec beaucoup de fiabilité par un séparateur de métaux non-ferreux ECS–C à rotor centré. Un chargeur vibrant uniformise la couche de matière avant qu’elle n’arrive au séparateur ECS. Pour que le séparateur ECS travaille convenablement, il est en effet indispensable que la couche de matière soit uniformément épandue sur la bande.
Pour finir, les bouteilles en PET sont triées en fonction de leur couleur en utilisant un spectrophotomètre NIR / VIS.
Les différentes fractions sont ensuite broyées et pressées.
Le bon fonctionnement de la ligne de triage, ainsi que celui de ses différents composants, est surveillé par un système de vidéosurveillance. Un des atouts principaux de cette ligne de triage réside dans la possibilité d’accéder à distance à ses différents éléments de commande.
- Capacité de la ligne de séparation: 4,5 tonne/heure + 3,5 tonne/heure (emballages en Al)
- Efficacité de séparation garantie: 95 %
Sortie
Les déchets sont triés selon les groupes suivants:
- Bouteilles en PET 3D
- Canettes et boîtes de conserve en aluminium
- Canettes et boîtes de conserve en fer

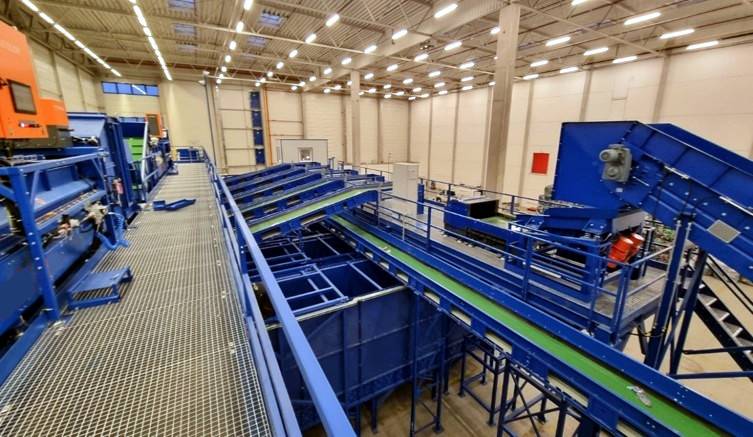

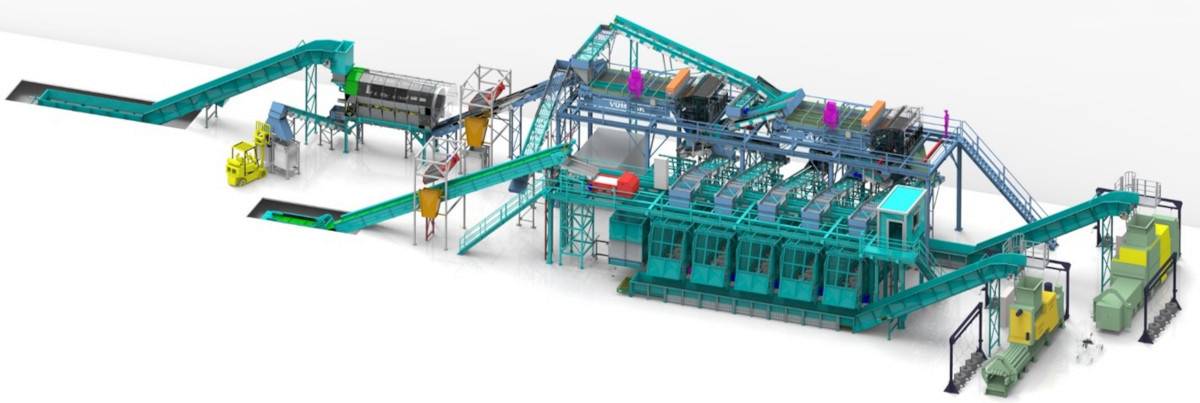

La ligne de triage est composée des équipements suivants:
- Systèmes de convoyage
- Overband à aimant permanent autonettoyant DND-AC TIGER
- Convoyeur vibrant
- Séparateur de métaux non ferreux – séparateur à courants de Foucault ECS–C 1000 RAM avec rotor centré – pour une bande d’une largeur de 1000 mm
- Spectrophotomètre NIR / VIS
- Tamis rotatif
- Boxs de stockage d’accumulation
- Presse à balles
- Broyeurs
- Structure en acier
- Système de contrôle-commande complexe avec sorties de l’API directement sur la ligne
- Accès à distance
- Système de vidéosurveillance
Nous garantissons les tests dans les trois jours!
Assurez-vous que notre équipement répond parfaitement à vos attentes!
Nous testons GRATUITEMENT votre matériel sur nos séparateurs magnétiques!
Cette ligne est conçue pour le tri des déchets issus des bacs jaunes — matériau dont les principaux composants sont les bouteilles PET, les canettes en aluminium et en acier — avec une capacité de 4 500 kg/h. Par rapport à la ligne de 5 t/h, elle offre une solution plus compacte avec un séparateur ECS pour une largeur de bande de 1 000 mm et deux plaques magnétiques DND-AC TIGER à autonettoyage ; la ligne pour déchets municipaux est recommandée lorsque le mélange d'entrée contient également des matières organiques, du papier et une fraction légère.
La ligne est conçue pour traiter 4 500 kg de matériau par heure ; pour les emballages en aluminium, elle atteint une capacité de 3 500 kg/h. L'efficacité de séparation garantie est de 95 %.
La séparation s'effectue en trois étapes successives : les canettes en acier ferromagnétiques sont d'abord capturées par deux plaques magnétiques DND-AC TIGER à autonettoyage placées au-dessus du convoyeur. Les canettes en aluminium sont ensuite séparées des bouteilles PET par le séparateur à courants de Foucault ECS–C 1000 RAM à rotor monté concentriquement pour une largeur de bande de 1 000 mm ; les bouteilles PET sont finalement triées par couleur à l'aide d'un spectrophotomètre NIR/VIS.
Le convoyeur vibrant répartit uniformément le matériau sur le tapis juste avant son entrée dans le séparateur ECS. Une répartition homogène de la couche est indispensable au bon fonctionnement de la séparation par induction — sans elle, l'efficacité de la récupération des canettes en aluminium pourrait être réduite.

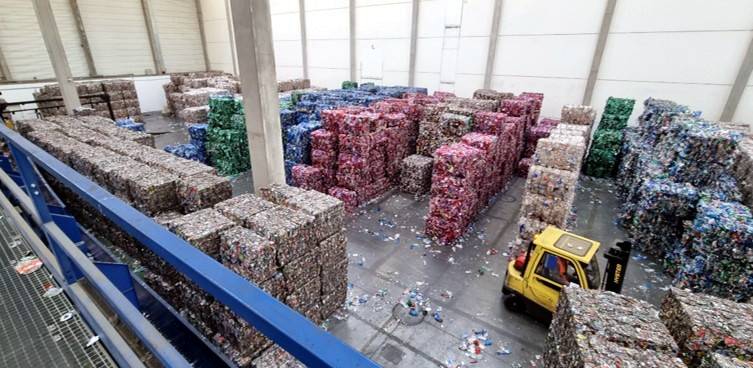

Les canettes en acier et en aluminium séparées sont traitées par des équipements de pressage et des broyeurs directement au sein de la ligne. Il en résulte trois matières premières secondaires pures — bouteilles PET 3D, canettes en aluminium et canettes en acier (pressées et broyées) — prêtes pour la vente directe.
La ligne est équipée d'une surveillance par caméra et d'un système de contrôle à base d'automate programmable ; un accès à distance à la commande est également inclus dans la livraison, permettant de surveiller les opérations et de diagnostiquer d'éventuels problèmes sans nécessiter la présence physique des opérateurs sur place.
Chaque ligne de tri est conçue et fabriquée sur mesure selon le type spécifique de matériau, sa granulométrie et la capacité requise. Nous réalisons également des lignes pour le tri des déchets municipaux, des déchets plastiques, du verre et d'autres matériaux — la configuration des équipements est toujours adaptée à l'application spécifique.
La livraison couvre l'ensemble du processus — de la visite de site, de la conception et de la fabrication sur mesure, à l'installation, la mise en service et la formation des opérateurs, jusqu'au service après-vente autorisé pour toute la durée de vie de l'équipement. Nous offrons une garantie allant jusqu'à 10 ans sur les composants magnétiques ; avant la commande, nous proposons un test gratuit de votre matériau avec réalisation garantie en trois jours.
