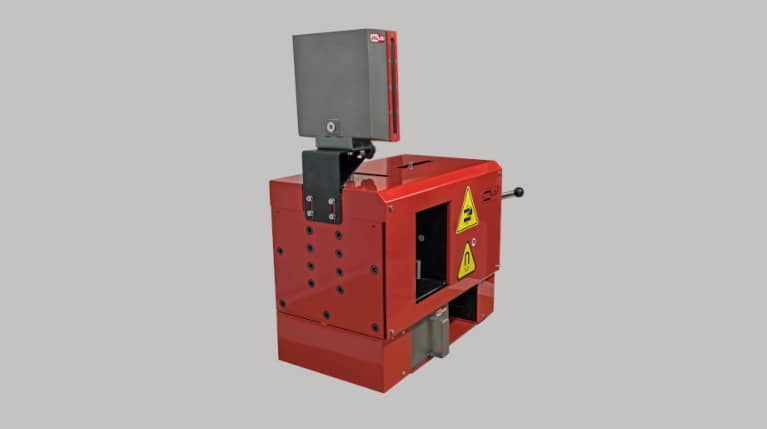

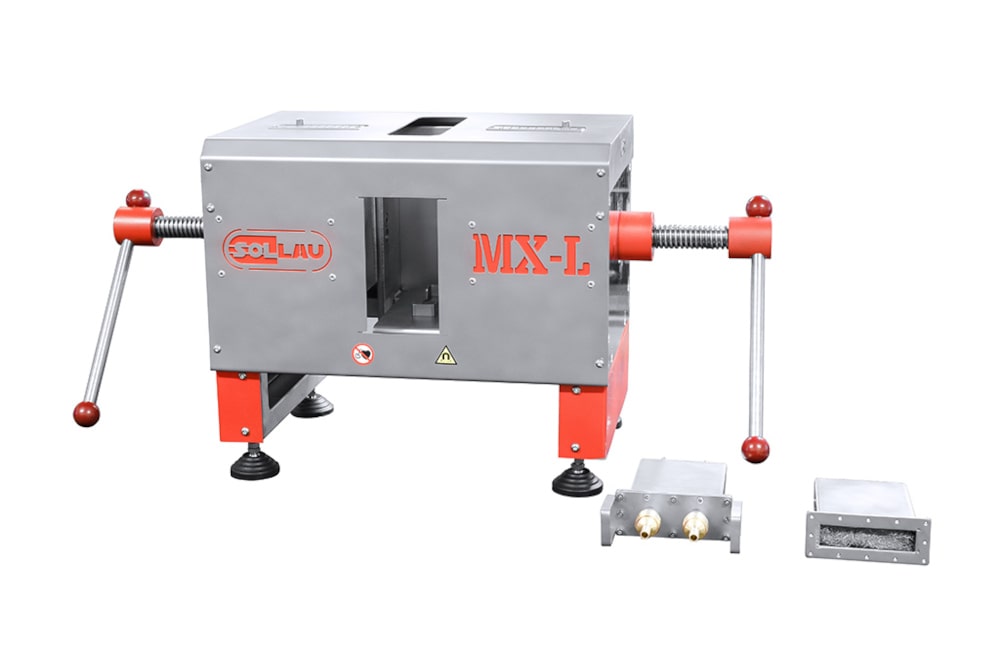

Matrice magnétique MX-L
Séparateur magnétique à haut gradient MX-L pour laboratoire est utilisé pour la séparation des particules faiblement magnétiques. Cependant, il peut même capturer des minéraux paramagnétiques (comme la pyrrhotite, l'ilménite, l'hématite etc.) et c'est pourquoi il est aussi appliqué pour améliorer les minéraux non ferreux (comme l'apatite, la kyanite, la wollastonite, la wolframite, le tantale, le niobium, le manganèse, le feldspath, la néphéline, fluorite, sillimanite etc.).
Comment fonctionne un séparateur magnétique haute intensité?
Ce séparateur magnétique haut gradient se compose d'une armoire métallique, d'un système avec des aimants au néodyme (NdFeb), d'une matrice de filtre (= cartouche remplie de laine d'acier inoxydable magnétique) et d'une trémie ou d'une bride. Sur les fils de la matrice, des gradients de champ magnétiques très élevés sont générés par les aimants permanents, et lorsque le produit liquide traverse la matrice filaire, les particules ferromagnétiques sont retenues à l’intérieur de la cartouche. Comparé aux séparateurs à grilles “classiques” (plus souvent utilisés actuellement pour la séparation des petites particules ferromagnétiques), ce séparateur à matrice est plus efficace car la laine d’acier magnétisée est en réalité plus intensivement en contact avec le flux du produit que les quelques tubes magnétisés d’un séparateur à grilles. De plus, les fils de la laine d’acier se croisent et créent un puissant champ magnétique dont l’intensité est encore augmentée par les bords aigus des fils (qui se comportent comme un aimant classique en forme de fer à cheval où se concentre la majorité particules de fer sur les bords de pôles). Un autre avantage du séparateur à matrice est sa résistance à l’abrasion car le flux des produits liquides, même parfois fortement abrasifs, n’a aucun effet negatif sur la laine d’acier inoxydable de la cartouche, contrairement aux séparateurs magnétiques à grille dont les tubes fins sont facilement endommagés soit par le flux des produits soit lors de la manipulation des noyaux magnétiques.
Comment nettoyer un filtre magnétique à haute intensité?
Pendant le nettoyage manuel le compartiment de la matrice (rempli de laine d’acier inoxydable) est sorti du séparateur et ensuite peut être nettoyé par lavage sous pression ou on peut remplacer la laine contaminée par nouvelle laine d’acier inoxydable.
Le séparateur magnétique à matrice se caractérise par les avantages suivants:
- Très grande efficacité de séparation
- Séparation des particules ferromagnétiques très fines (de 0,1 µm à 1 mm)
- Aimants au néodyme très puissants
- Densité de flux magnétique jusqu'à de 8 000 Gauss dans la zone de séparation
- Champ magnétique très profond
- Faibles coûts de maintenance
- Faibles coûts opérationnels
- Une alternative avantageuse aux séparateurs électromagnétique à haute intensité (SMHI)

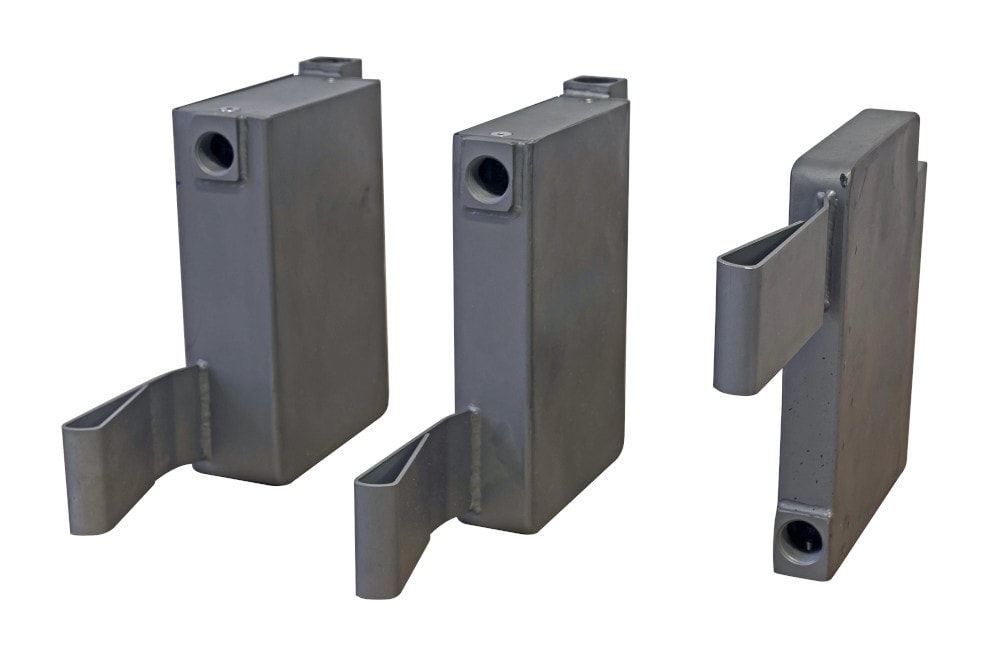

- Utilisation de divers boîtiers matriciels
- Design simple, mais capacité élevée
- Commande simplifiée
- Economies d'énergie
- Disponible en dimensions variées
- Large palette d’applications
SOLLAU – Nos produits sont soudés par de véritables professionnels!
Certificats de la société SOLLAU:
Certificat de soudure d’équipements sous pression selon PED 2014 / 68 / UE
Certificat de soudeur selon EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 – 1 à 5, EN 13445 – 1 à 5

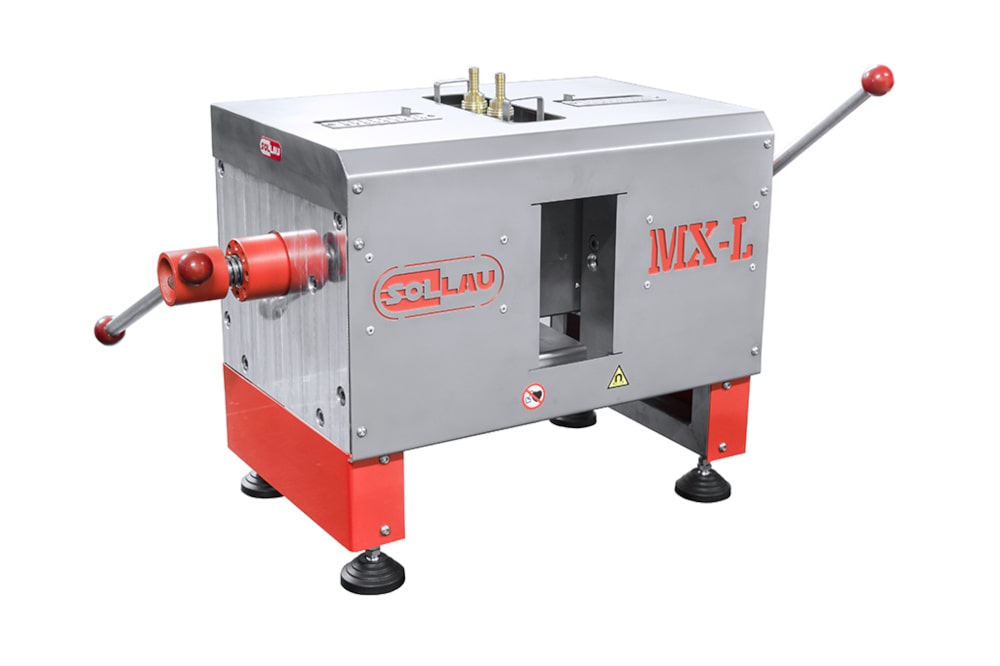

MX-L
- Idéal pour les matériaux abrasifs
- Conception robuste
- Installation facile
- Nettoyage manuel
Est utilisé pour la séparation des particules faiblement magnétiques. Cependant, il peut même capturer des minéraux paramagnétiques (comme la pyrrhotite, l'ilménite, l'hématite etc.).
| Produit | Capacité maximale (m3/h) | Carte de données |
|---|---|---|
| MX-L 05 | 0,5 | Visualiser le PDF |
Le MX-L est un appareil de laboratoire compact conçu pour les tests de matériaux, la recherche et la séparation en petits volumes — la capacité maximale du modèle MX-L 05 est de 0,5 m³/h. Contrairement au MX-MC industriel, raccordé à un système de tuyauterie sous pression par brides, le MX-L fonctionne par gravité : le matériau s'écoule à travers la matrice en chute libre, sans raccordement sous pression. Le MX-L est donc le choix idéal pour les laboratoires, les instituts de recherche et partout où il est nécessaire de vérifier la séparabilité d'un matériau ou de traiter de petits échantillons avant de décider d'une installation industrielle.
Le MX-L capture les minéraux ferromagnétiques et paramagnetiques dans une plage de 0,1 μm à 1 mm — y compris les particules submicroniques que d'autres méthodes ne peuvent pas retenir. Les impuretés cibles typiques sont la pyrrhotite, le minerai grillé, l'ilménite et l'hématite. Les aimants en néodyme génèrent une intensité magnétique allant jusqu'à 8 000 Gauss dans la zone de séparation. Le dense réseau de laine en acier inoxydable fait également office de tamis mécanique et retient les particules non magnétiques de plus grande taille.

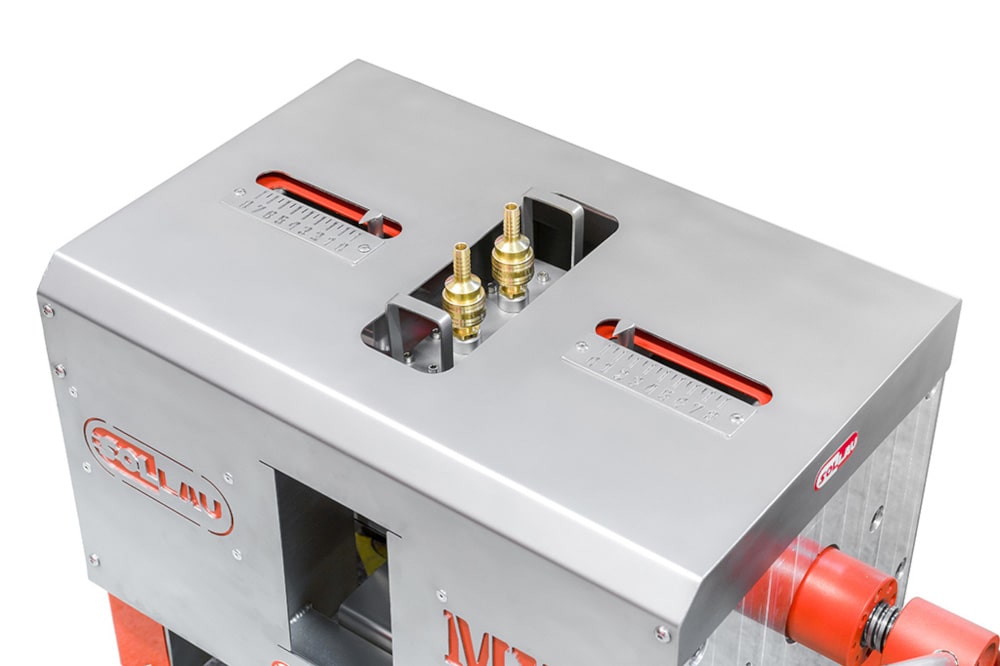

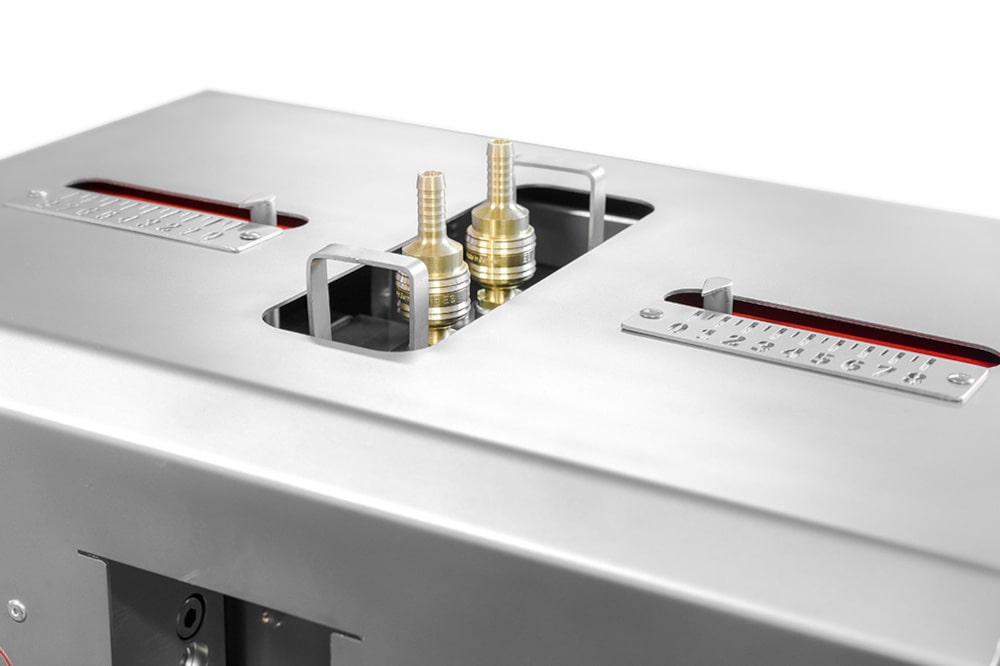

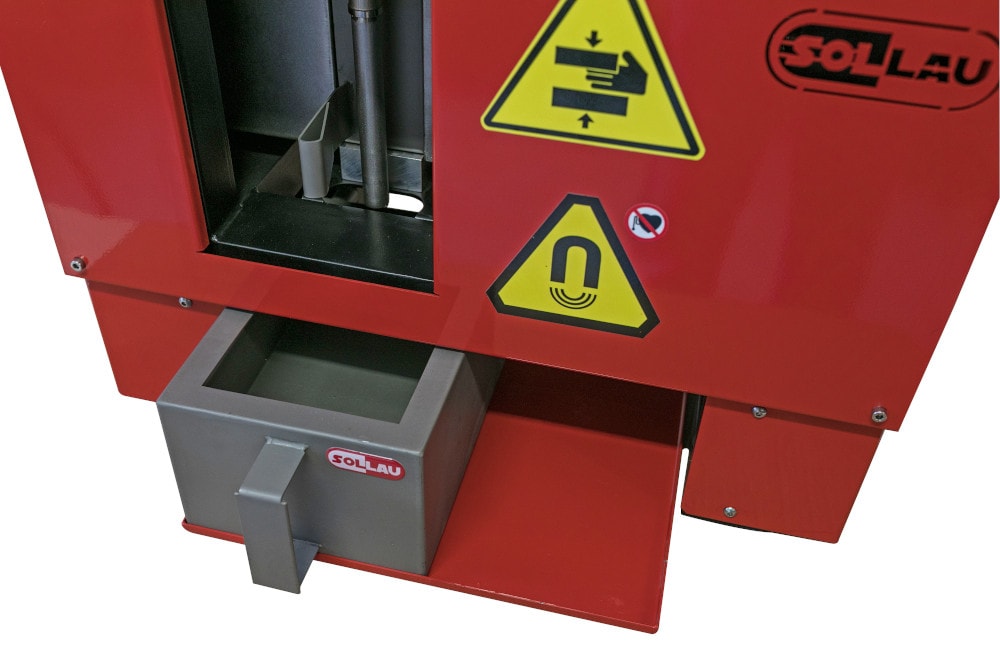

Le matériau s'écoule par gravité à travers une matrice remplie de laine en acier inoxydable magnétisée — entièrement en chute libre. Le champ magnétique puissant généré par les aimants en néodyme retient les impuretés magnétiques à l'intérieur de la matrice, tandis que le matériau épuré s'écoule plus loin. L'arrivée du matériau et le déroulement de la séparation peuvent être contrôlés visuellement par un hublot d'inspection directement en cours de fonctionnement — sans qu'il soit nécessaire d'arrêter l'appareil.
Grâce à sa capacité à retenir même les impuretés paramagnetiques, le MX-L convient à la purification d'un large éventail de minéraux non magnétiques : apatite, cyanite, wollastonite, wolframite, minerai de tantale-niobium, manganèse, feldspath, quartz, néphéline, fluorite, sillimanite et autres. Le séparateur élimine les impuretés indésirables (pyrrhotite, ilménite, hématite) qui causeraient sinon des défauts de couleur ou réduiraient la pureté du produit final.

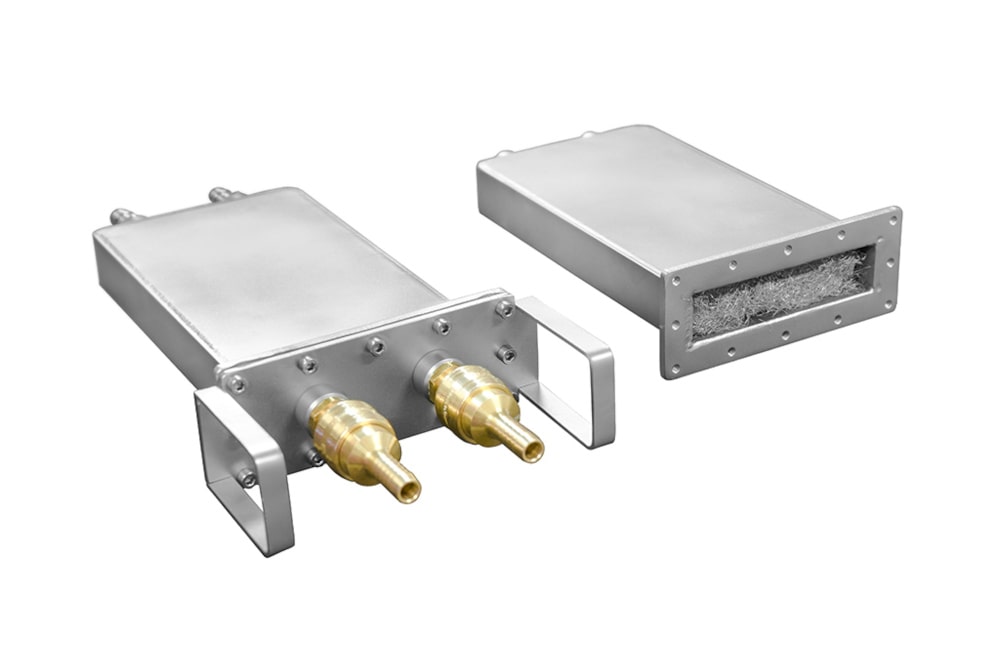

Le nettoyage est simple et ne nécessite pas d'outillage spécial : le boîtier matriciel est retiré du séparateur et rincé à l'eau sous pression. En cas de contamination plus importante, la laine en acier inoxydable magnétisée à l'intérieur du boîtier peut être remplacée par une neuve. Grâce à la modularité de la cartouche, l'opération est rapide et l'appareil est prêt à être réutilisé en quelques minutes.
Le MX-L est utilisé dans l'industrie minière et extractive, dans l'industrie chimique et céramique, ainsi que dans les laboratoires de recherche et d'essais. Il convient partout où il est nécessaire de caractériser précisément les propriétés magnétiques d'un matériau, de vérifier la séparabilité d'un échantillon ou de traiter de petits lots avec des exigences élevées en matière de pureté — par exemple lors du développement de nouveaux produits ou d'essais de certification.
Oui — c'est précisément l'un des rôles clés du MX-L. Nous effectuons gratuitement des tests sur votre matériau et garantissons les résultats sous trois jours ; si nécessaire, les tests peuvent être réalisés sur le MX-L de laboratoire, puis une configuration industrielle adaptée peut être proposée. Nous nous déplaçons chez vous, évaluons le procédé et recommandons une solution concrète — après l'installation, nous mettons l'appareil en service, formons les opérateurs et assurons un service agréé pendant toute sa durée de vie.
Dans quels secteurs industriels utiliser un séparateur magnétique à haut gradient?
Séparateur magnétique haute intensité MX-L pour laboratoire est utilisé en particulier lors du test des produits dans l’industrie minière, chimique, céramique et dans laboratoires.
