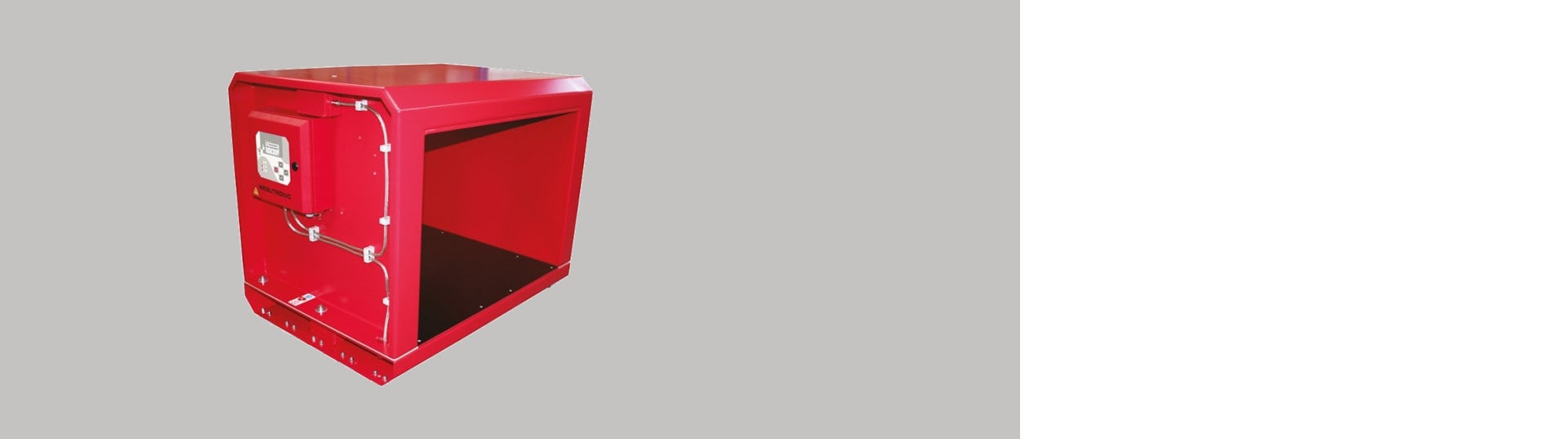

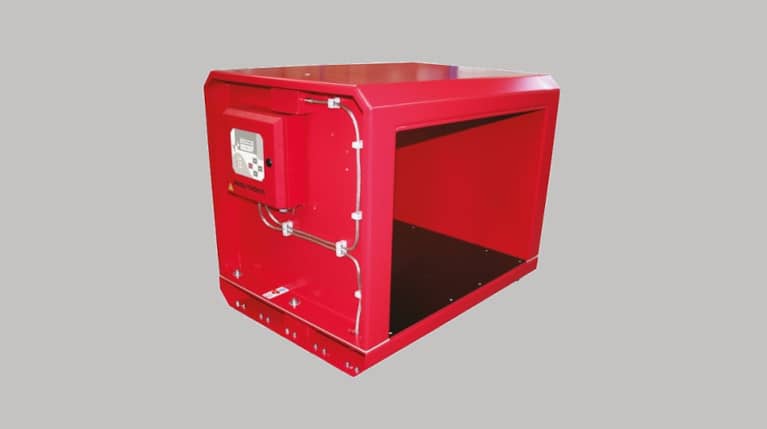

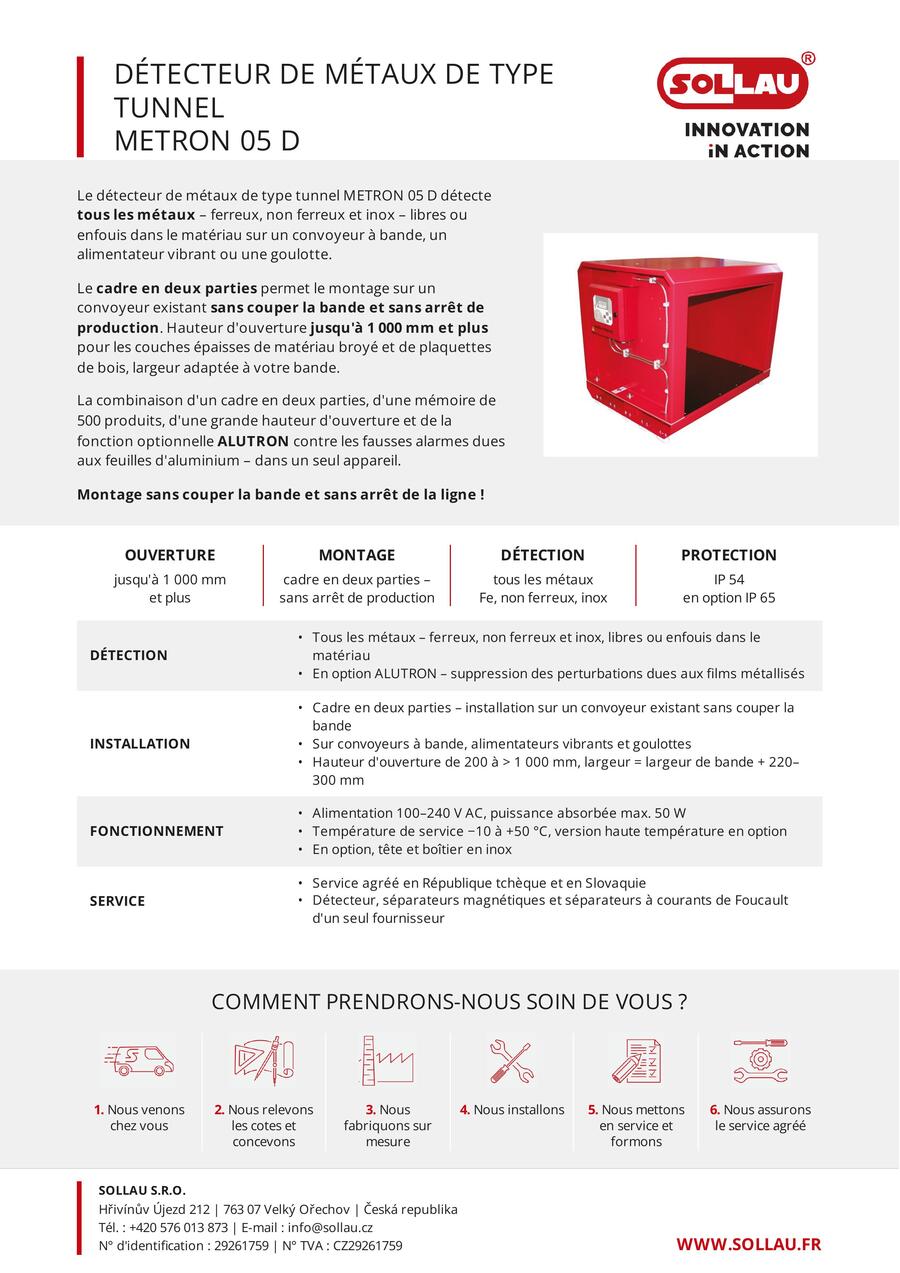

Détecteur de métaux de type tunnel METRON 05 D

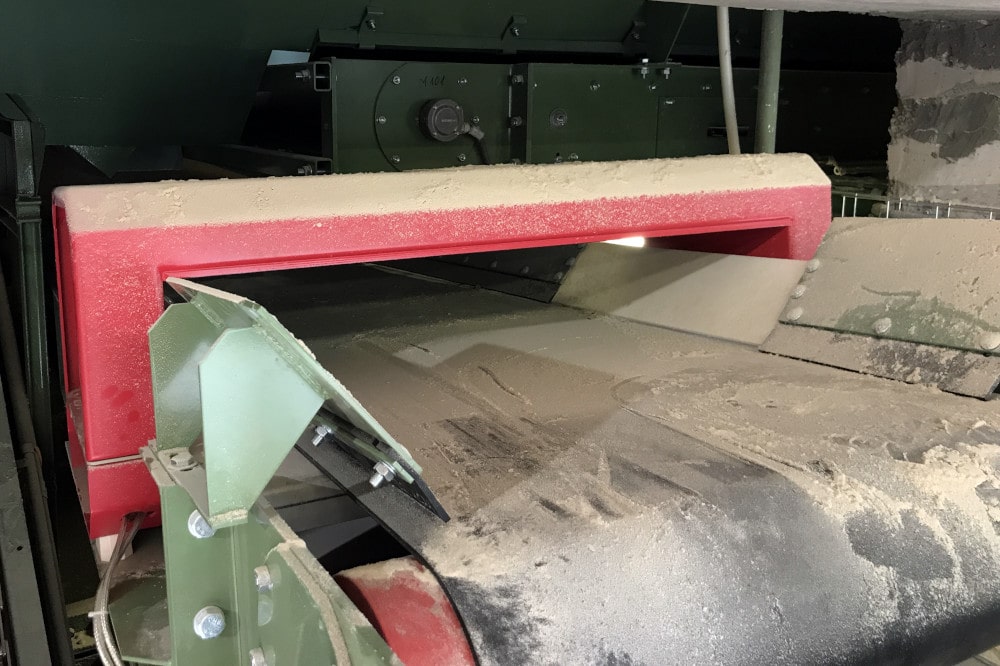

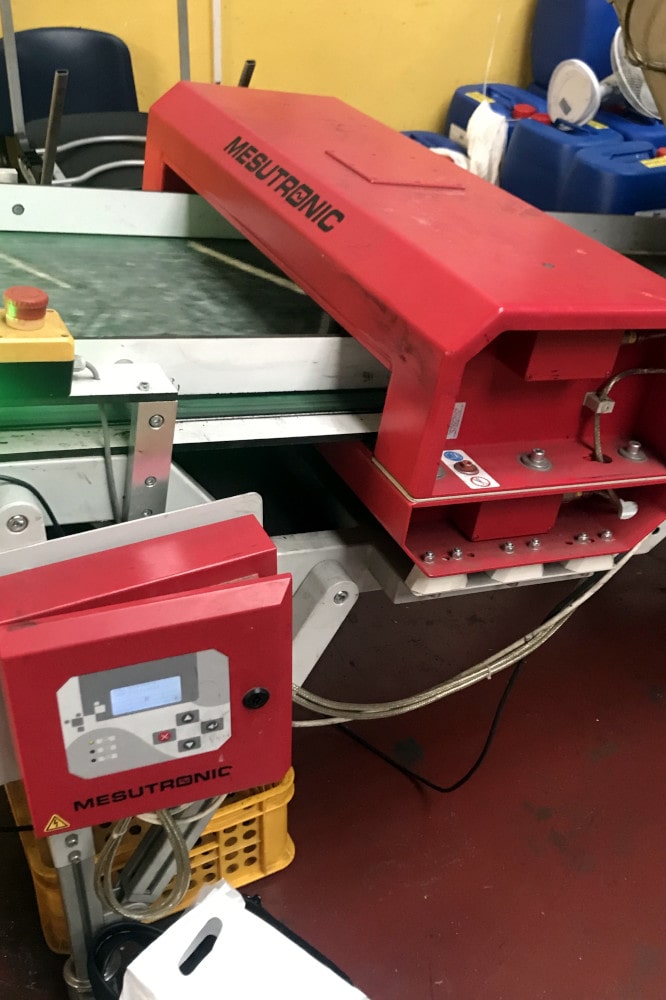

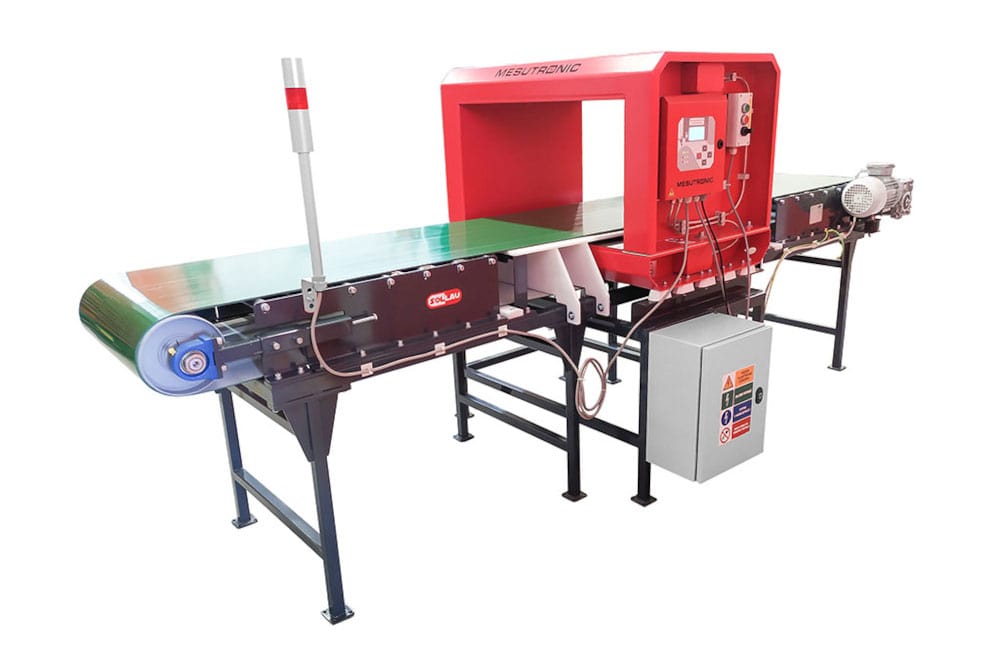

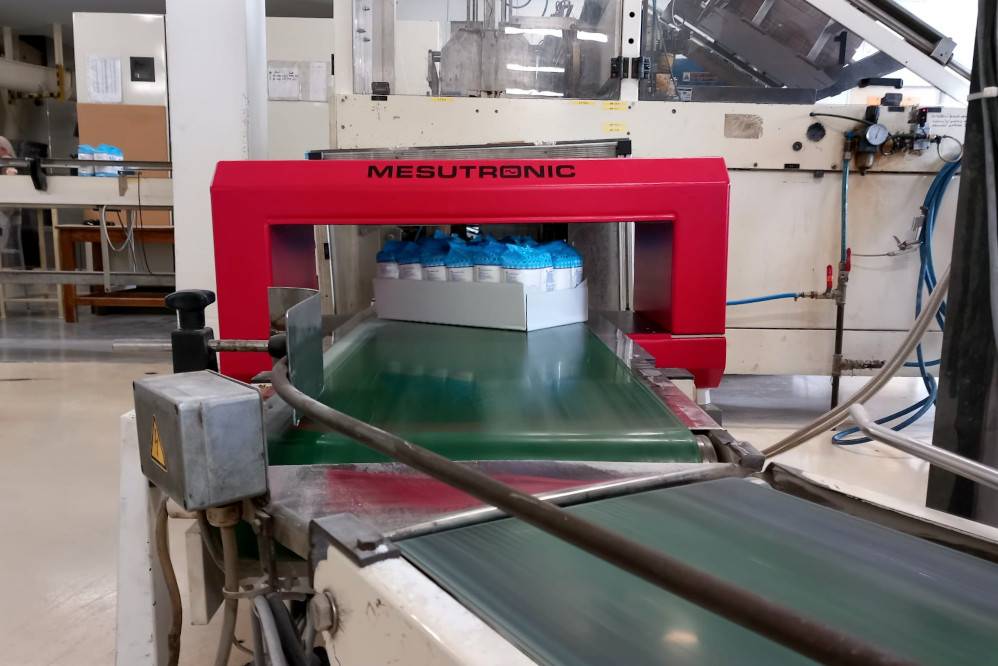

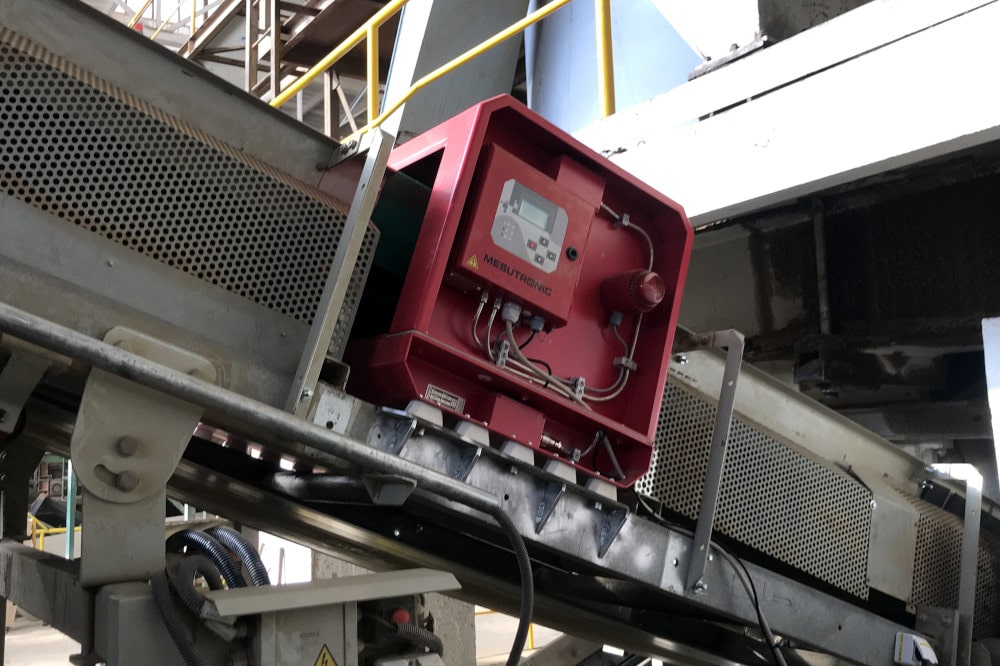

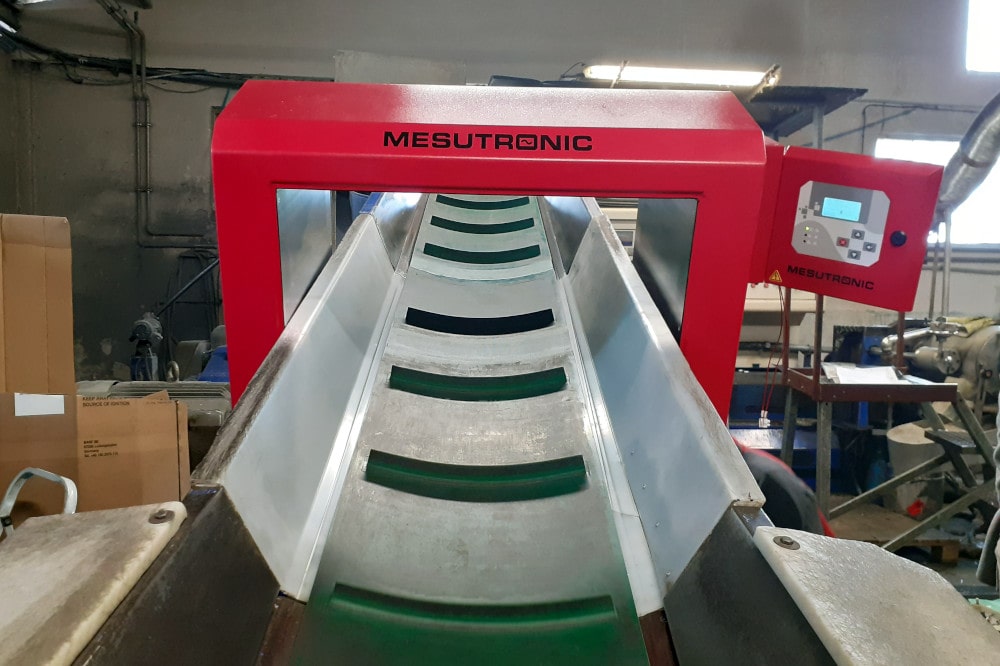

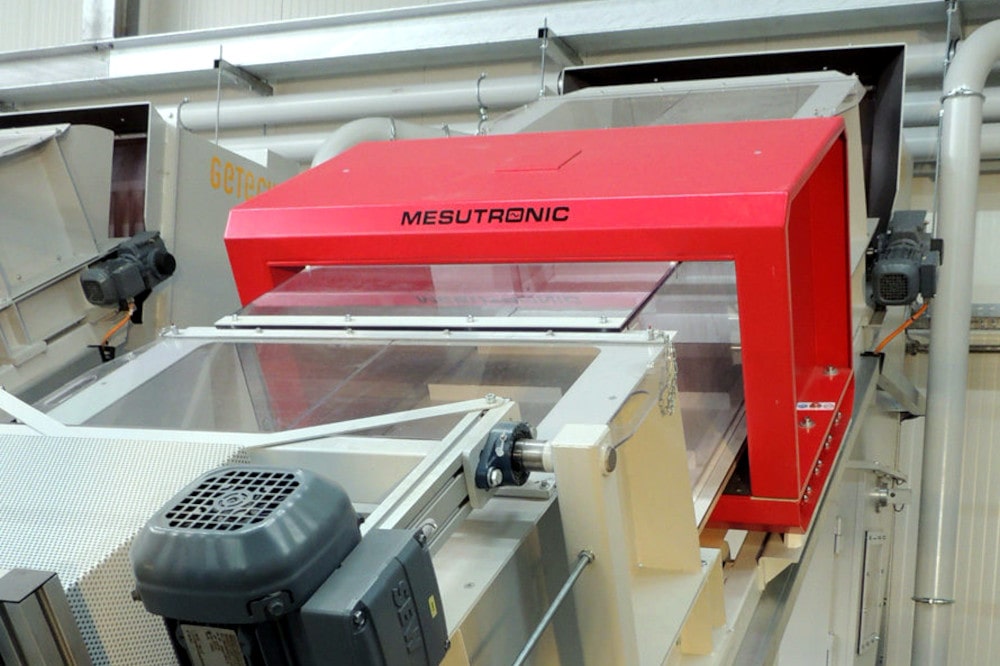

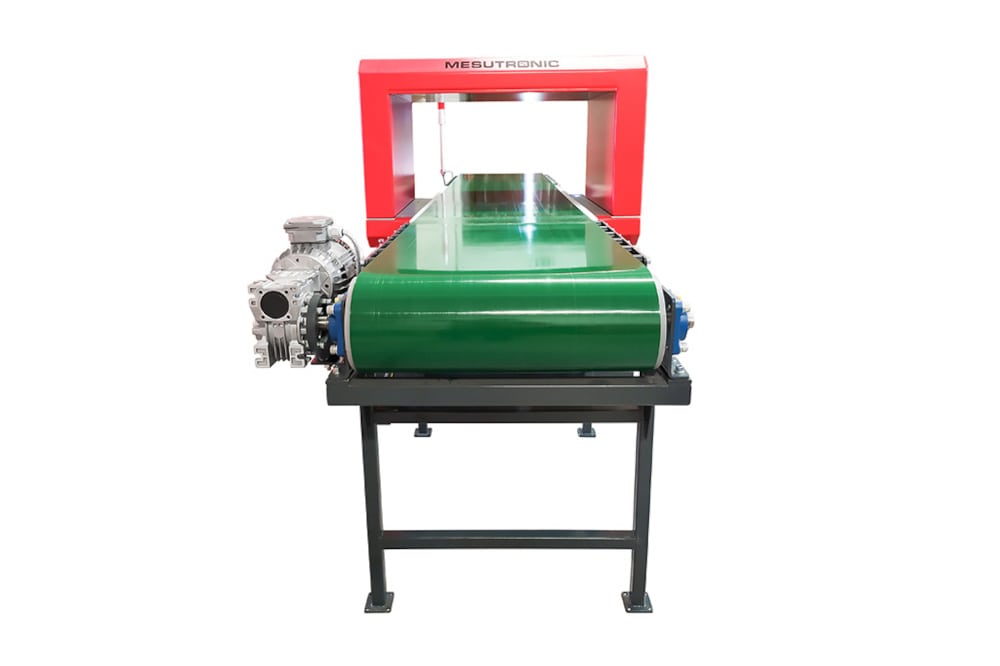

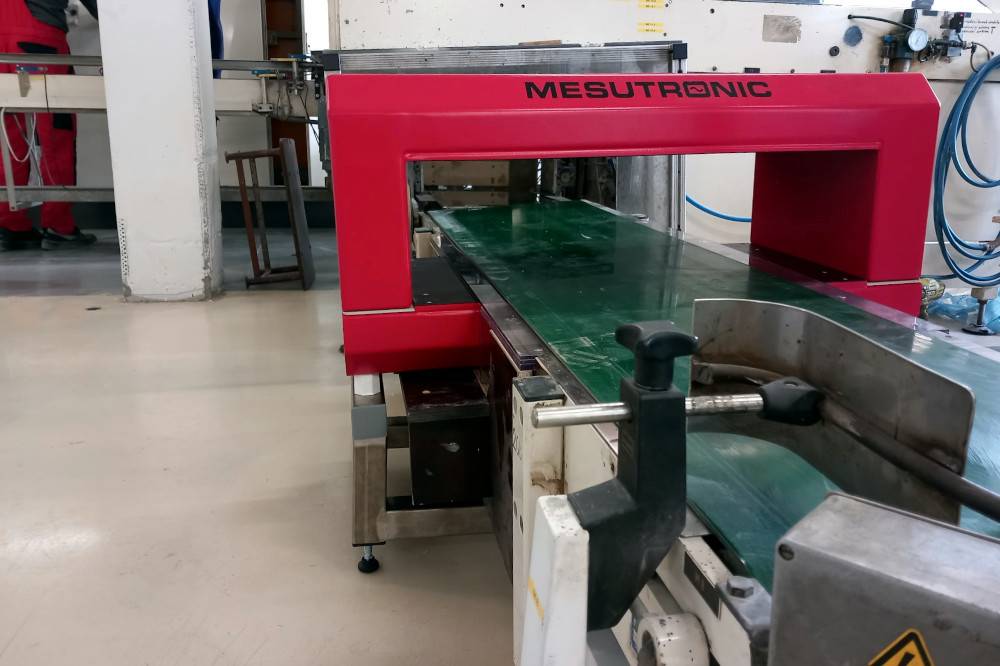

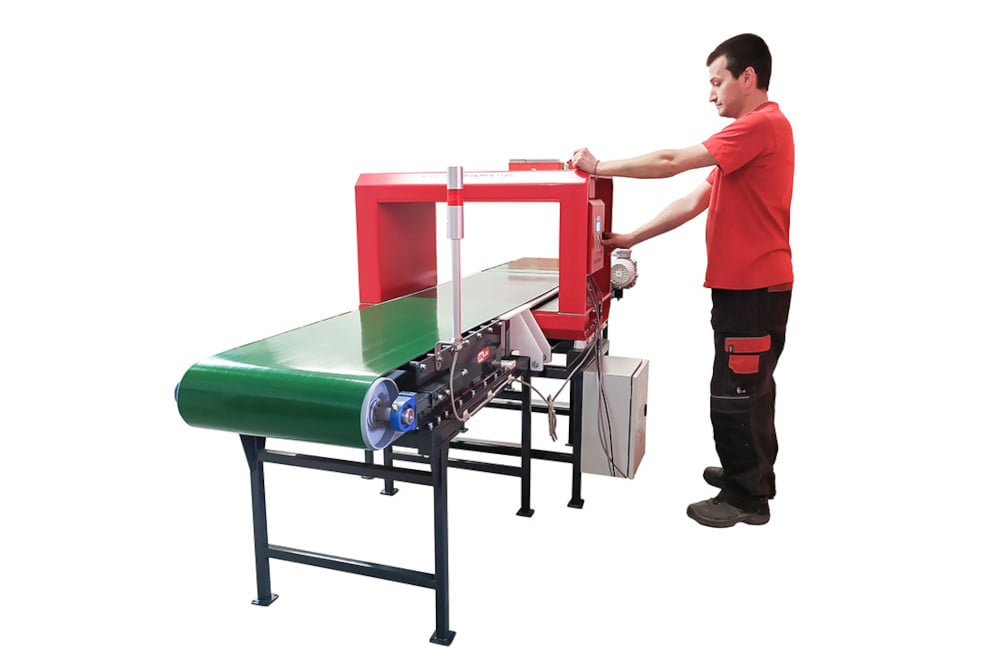

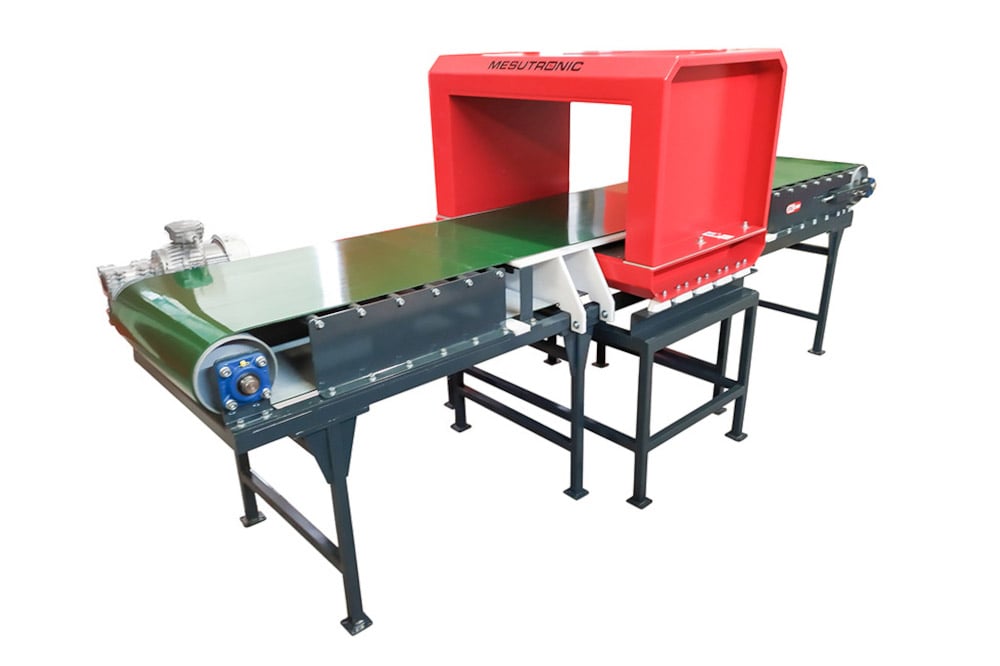

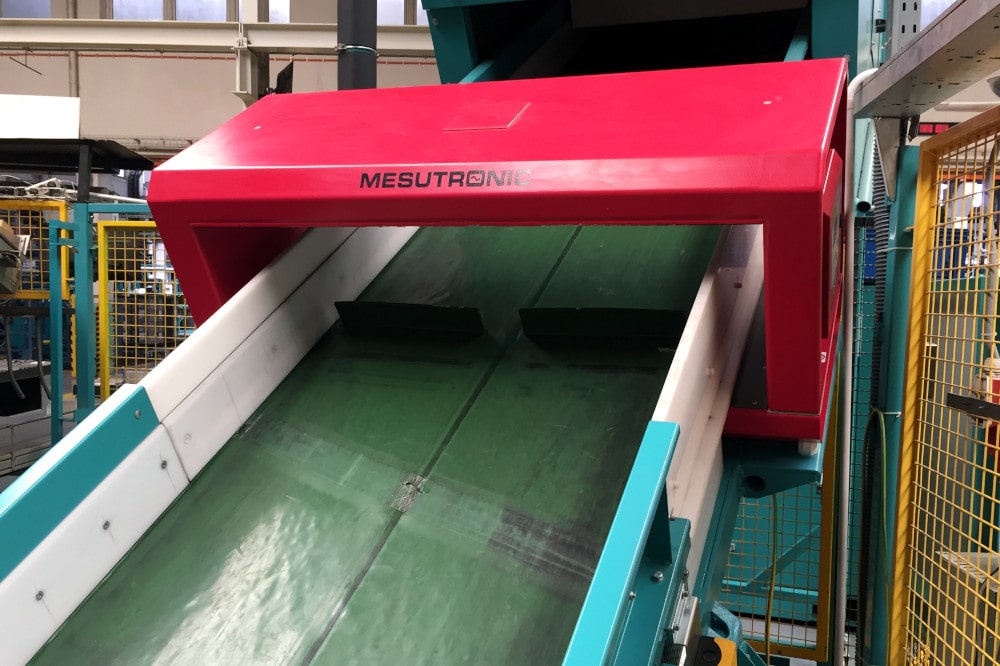

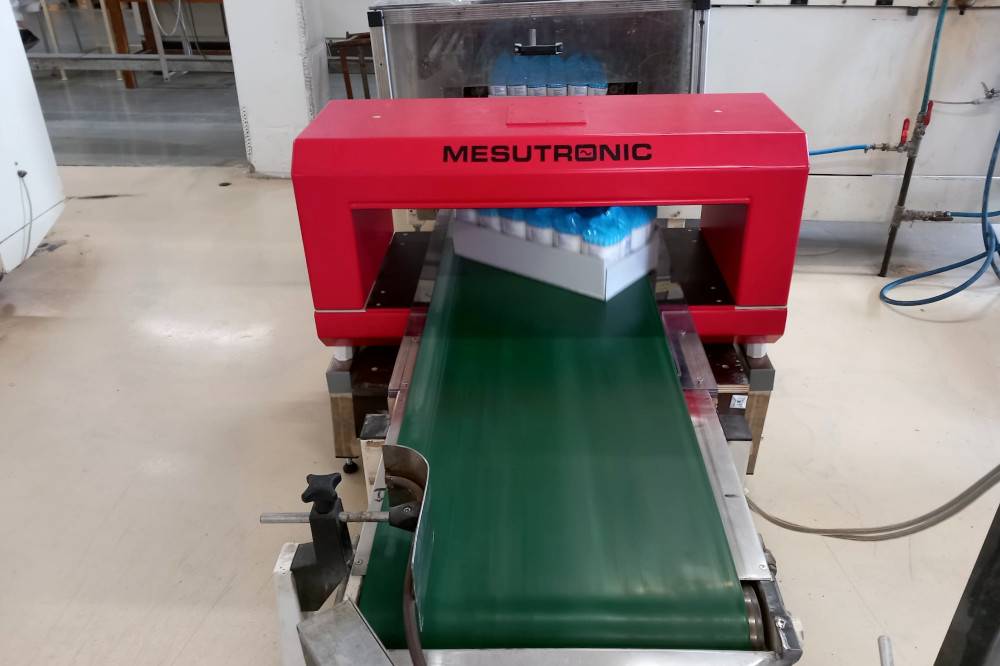

Le détecteur de métaux de type tunnel METRON 05 D a été conçu pour détecter des particules métalliques sur un convoyeur. Outre sur un convoyeur, ce détecteur de métaux démontable, de type tunnel, pourra être installé sur un chargeur vibrant ou sur une goulotte de descente. Son principal atout réside dans le fait que le détecteur peut être séparé en deux parties et qu’il pourra donc être facilement installé sur un convoyeur existant sans qu’aucun arrêt de la bande ne soit nécessaire.
Grâce à son prix avantageux, le détecteur METRON 50 D fait partie des détecteurs de type tunnel qui sont les plus fréquemment utilisés.
Avantages majeurs d'un détecteur de métaux de type tunnel
- Détecteur de métaux démontable, conçu pour être installé sur une bande de convoyage, un chargeur vibrant ou une descente de matière.
- Détecte tous les métaux, qu’ils soient libres ou cachés dans la matière.
- Une technologie fiable et éprouvée dans la pratique.
- Un investissement qui empêchera les métaux de pénétrer dans vos précieux équipements mécaniques.
- Une détection très précise et ce, même dans les rudes milieux industriels.
- Un montage rapide et simple à réaliser.
Le détecteur de métaux de type tunnel METRON 05 D est:
- Fiable – en fonctionnalité et détection des métaux
- Résistant – en technologie et performances
- Simple – en installation et manipulation
Équipements en option
Les détecteurs METRON 05 D peuvent être fournis avec une large palette d’équipements en option:
- Dispositifs d’avertissement – phare, buzzer
- Possibilité de réinitialiser l’appareil à distance
- Commande du convoyeur – marche arrière du convoyeur
- Marquage visuel des contaminants – marquage de couleur
- Élimination des contaminants – poussoir, dispositif de chute, découpe de la matière contaminée
- Adaptations du logiciel en fonction de vos demandes – transfert des données, opérations de contrôle spécifiques
Version spéciale
Vous avez des exigences spécifiques en termes de réalisation de votre détecteur de métaux ? Parmi les demandes les plus fréquentes, on trouvera:
- Tête de détection et coffret de l’unité de commande en inox
- Niveau de protection IP 65
- Couleur sur demande
- Alimentation, embouts spéciaux, etc.
- Version pouvant être utilisée à hautes températures
- Version Alutron – aucun faux signal dû à un film métallisé – Brevet n° 4342826

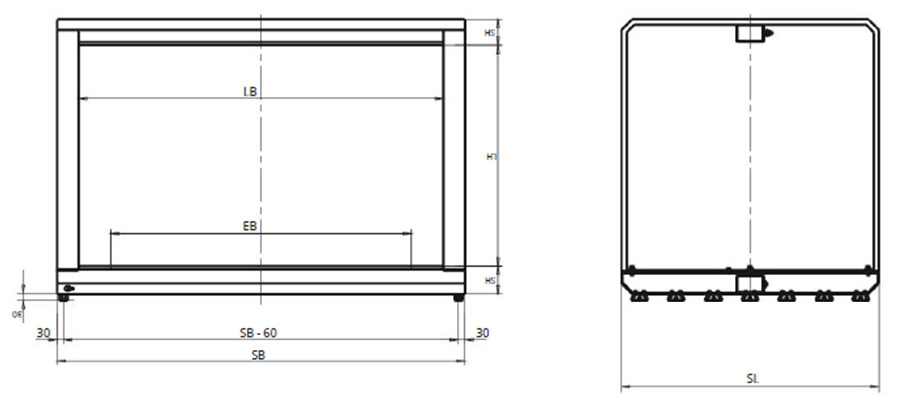

Dimensions
| LH: Hauteur de l’ouverture (mm) | EB: Zone de détection (mm) | LB: Largeur de l’ouverture (mm) | SH: Épaisseur | SL: Longueur du détecteur (mm) | SB: Largeur du détecteur (mm) |
|---|---|---|---|---|---|
| 200 | En option | EB + 220 | 115 | 400 | LB + 200 |
| 300 | En option | EB + 220 | 115 | 500 | LB + 200 |
| 400 | En option | EB + 240 | 115 | 600 | LB + 200 |
| 500 | En option | EB + 240 | 115 | 700 | LB + 200 |
| 600 | En option | EB + 240 | 115 | 750 | LB + 200 |
| 700 | En option | EB + 280 | 115 | 800 | LB + 200 |
| 800 | En option | EB + 280 | 120 | 850 | LB + 200 |
| 900 | En option | EB + 280 | 120 | 900 | LB + 200 |
| 1000 | En option | EB + 280 | 120 | 1000 | LB + 200 |
| > 1000 | En option | EB + 300 | 120 | 1200 | LB + 200 |
Metal free zone » (zone sans métal) – ZSM
Pour que le détecteur de métaux fonctionne correctement, il est indispensable qu’aucun métal immobile (par exemple la structure du convoyeur, le carter du convoyeur) ni aucun métal mobile (par exemple les rouleaux du convoyeur) ne se trouve à proximité de l’ouverture du détecteur. C’est pour cela que, pour chaque détecteur, il sera nécessaire de définir ce qu’on appelle une « zone sans métal » (désignée ci-après uniquement « ZSM »), soit une zone sans métaux mobiles et/ou immobiles. L’ouverture du détecteur de métaux doit ensuite être placée au centre de la ZSM. En respectant la ZSM lors de l’installation de votre détecteur, vous éviterez l’apparition de faux signaux et de fausses éliminations de produits et vous contribuerez au bon fonctionnement du détecteur.
Nous contacter – nous vous aiderons à calculer la ZSM pour les métaux mobiles et/ou immobiles.
Sensibilité du détecteur
La sensibilité du détecteur dépendra de nombreux paramètres tels que les dimensions de l’ouverture (au plus la hauteur de l’ouverture est basse, au plus la sensibilité du détecteur sera élevée), la vitesse du convoyeur, la densité du produit, sa température, son humidité, etc.
Afin que nous puissions sélectionner le détecteur de métaux qui répond le mieux à vos besoins et qui a une sensibilité qui répond aux exigences de votre application, nous vous recommandons de faire tester votre matière. Ces tests sont réalisés gratuitement. N’hésitez pas à nous contacter pour que nous puissions nous mettre d’accord sur la réalisation des tests et sur l’envoi d’échantillons de matière.

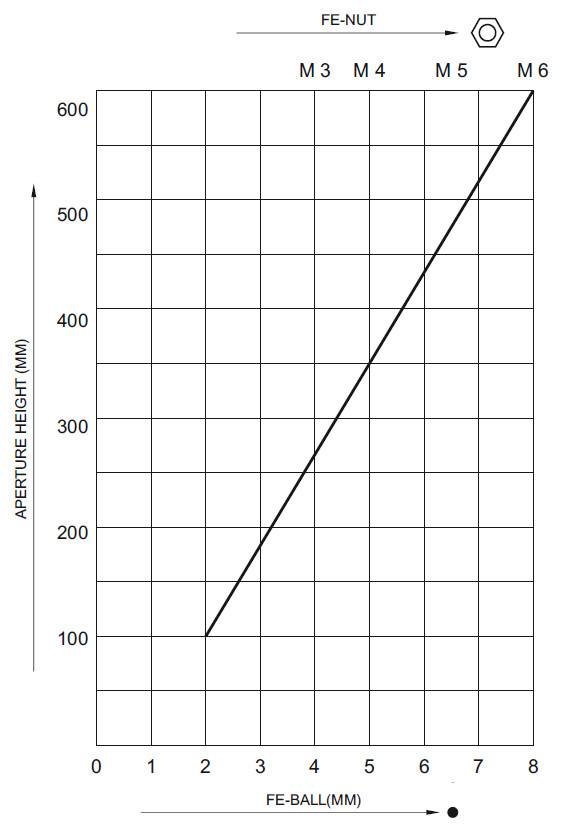

Diagramme de la sensibilité du détecteur METRON 05 D
Unité de commande AMD 05
Pour que chaque détecteur puisse fonctionner convenablement, il est indispensable qu’il soit équipé d’une unité de commande de qualité. Notre unité de commande est fabriquée en mettant l’accent sur un haut niveau de qualité de finition et sur un haut niveau de qualité des composants utilisés.
Il en résulte une unité de commande qui est stable et qui vous propose un grand nombre de fonctions (la liste ci-dessous est loin d’être exhaustive):
- Réglage automatique du produit avec suppression des interférences et calibration automatique de la sensibilité
- Filtration numérique du signal pour une stabilité maximale dans un milieu exigeant
- Suivi du bon fonctionnement du système
- Commande tactile – design moderne
- Commande simple et intuitive, à l’aide de 4 touches – essentiel pour la manipulation du détecteur
- Écran LCD à cinq lignes
- Possibilité de sauvegarder en mémoire jusqu’à 500 produits
- Possibilité de se connecter à distance – diagnostic, modification des paramètres, mise à jour du logiciel
Contenu des fournitures
Les détecteurs METRON 05 D sont fournis avec les composants suivants:
- Tête de détection
- Unité de commande
- Câbles de raccordement
- Notice utilisateur
- Alimentation: 100 – 240 V AC, 50/60 Hz
- Puissance absorbée: max. 50 W
- Niveau de protection: IP 54
- Température d’exploitation min.: – 10 °C
- Température d’exploitation max.: + 50 °C
- Humidité relative de l’air: 0 – 95 % (sans condensation)
- Vitesse maximale du convoyeur à laquelle la détection des métaux est encore fiable: 30 m/s (vitesses plus élevées sur demande).
- Câble d’alimentation: 1,8 m, avec fiche
