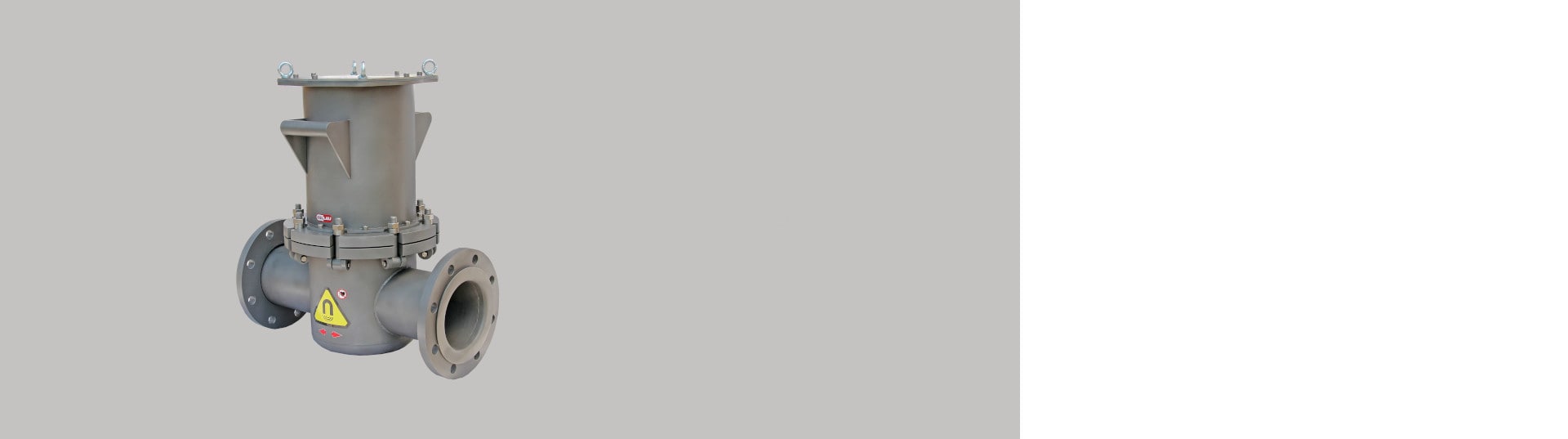

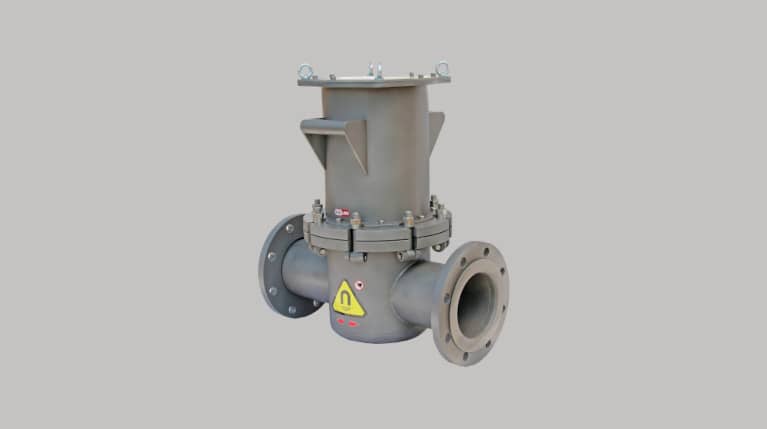

Filtre magnétique pour la poudre noire (black powder) MSP-BP
Le filtre magnétique en ligne MSP-BP est utilisé pour séparer les fines particules ferromagnétiques (principalement du sulfure et de l’oxyde de fer, plus communément appelés « poudre noire ») qui se trouvent dans les réseaux de tuyauterie utilisés pour transporter des produits pétroliers ou gazeux.
Avantages de l’utilisation du filtre magnétique pour les tuyauteries MSP-BP
- Protection des équipements de production (pompes, instruments de mesures, clapets, vannes)
- Réduction de l’usure de la tuyauterie (due à la présence de poudre noire)
- Sensible amélioration de la qualité du produit pétrolier, gazeux ou chimique
- Réduction des frais de filtration (= en comparaison avec un filtre jetable, ce séparateur magnétique peut être utilisé de manière répétée et continue)
- Réduction du nombre de cycles de nettoyage (= réduction des frais liés aux opérateurs)
Nous garantissons les tests dans les trois jours!
Assurez-vous que notre équipement répond parfaitement à vos attentes!
Nous testons GRATUITEMENT votre matériel sur nos séparateurs magnétiques!
Structure du piège magnétique MSP-BP
La base du filtre magnétique MSP-BP est constituée d’un labyrinthe de tubes magnétiques, à travers lesquelles passe le matériau à traiter. Les très puissants champs magnétiques, générés par les aimants au néodyme à l'intérieur des tubes magnétiques, capturent les particules ferromagnétiques à la surface des tubes de protection. Grâce au placement superposé des tubes, la première ligne de tubes magnétiques comprenant un tube de moins que la ligne suivante, est ainsi créé un filtre magnétique (en contact très intensif avec le flux de matériau), permettant de capturer même les plus petites impuretés ferreuses et garantir une séparation optimale. Les particules magnétiques capturées s'accrochent, au cours du processus de séparation, sur les parties arrière des tubes magnétiques, et donc ne bloquent pas le flux de matériau nettoyé et sont en même temps protégées contre l'entraînement par le flux de matériau à nettoyer. Le nettoyage s'effectue en sortant les aimants neo permanents des tubes en inox, les particules ferreuses capturées tombent alors d'elles-mêmes.
Principaux avantages du filtre magnétique MSP-BP
Parmi les méthodes traditionnelles utilisées pour capturer la poudre noire, nous pouvons citer l’emploi de cyclones ou de filtres jetables (qu’ils soient en papier, en fibres de verre ou en polymères). En comparaison avec ces technologies, le séparateur magnétique MSP-BP:
- est sensiblement plus efficace – les aimants néodymes extrêmement puissants arrivent à capturer des particules dont la taille commence à 1 micron, ce dont les cyclones ou les filtres à usage unique courants ne sont pas capables;
- a une capacité sensiblement plus élevée – les filtres jetables s’encrassent très rapidement
- réduit les temps d’arrêts liés au remplacement des filtres jetables qui prend souvent beaucoup de temps
- est synonyme d’un rapide retour sur investissement
- capture, en plus des contaminants magnétiques, aussi des contaminants non-magnétiques (tels que de l’asphalte, de la paraffine, du glycol). En effet, lors d’un transport par tuyauterie, ces deux types de contaminants s’agglomèrent pour former de gros amas (le rapport des contaminants capturés peut même parfois atteindre 25 : 75 – la majorité des contaminants arrêtés par le séparateur magnétique est donc bizarrement non-magnétique!)
SOLLAU – Nos produits sont soudés par de véritables professionnels!
Certificats de la société SOLLAU:
Certificat de soudure d’équipements sous pression selon PED 2014 / 68 / UE
Certificat de soudeur selon EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 – 1 à 5, EN 13445 – 1 à 5
La poudre noire est un terme générique désignant de fines particules ferromagnétiques — principalement du sulfure et de l'oxyde de fer — résultant de la corrosion et de l'usure dans les systèmes de canalisations utilisés pour le transport de produits pétroliers et gaziers. Sa présence provoque l'usure des pompes, des compteurs, des clapets et des vannes, réduit la qualité des produits transportés et augmente les coûts de filtration et de maintenance.
Le séparateur MSP-BP est constitué d'un ensemble de barreaux magnétiques dans un carter en acier inoxydable. Un labyrinthe de flux élaboré assure un contact maximal entre le milieu et les barreaux, permettant de capturer même les impuretés ferromagnétiques les plus fines — à partir de 1 micron. Les particules captées adhèrent à la partie arrière des barreaux en acier inoxydable, ne bloquent pas le flux et sont protégées contre l'entraînement par le milieu en circulation. Le séparateur est équipé d'aimants en néodyme avec une induction allant jusqu'à 18 700 G.
Les aimants en néodyme capturent des particules dès 1 micron que ni les cyclones ni les filtres jetables courants ne peuvent retenir. La capacité du séparateur MSP-BP est en outre nettement plus élevée — les filtres jetables standard se colmatent très rapidement, tandis que le MSP-BP peut être nettoyé à répétition sans remplacement. Cela élimine les arrêts liés aux changements de filtres et les coûts d'achat et d'élimination écologique. Le retour sur investissement dans le MSP-BP est ainsi considérablement plus rapide.
Oui. Lors de l'écoulement dans les systèmes de canalisations, les contaminants magnétiques et non magnétiques (asphaltènes, paraffine, glycol) s'agglomèrent en ensembles plus grands. Le séparateur MSP-BP capture ainsi les deux types de contaminants simultanément. Le rapport des contaminants capturés peut atteindre 25 : 75 — la majorité des substances retenues est donc, de façon surprenante, non magnétique.
Le séparateur MSP-BP est présent lors du chargement et du déchargement de produits pétroliers dans les terminaux portuaires, aux entrées de matières premières des usines de production de GPL, dans les raffineries pétrolières, sur les plateformes de forage en mer, chez les producteurs de gaz, dans les aéroports, les usines chimiques et les centrales électriques, ainsi qu'aux points de contrôle et de mesure des pipelines de transport longue distance de gaz et de pétrole.
Le séparateur MSP-BP est conçu pour un nettoyage manuel. Après interruption du flux, le corps du séparateur est retiré, les noyaux magnétiques sont déplacés en position haute et les impuretés ferromagnétiques captées tombent d'elles-mêmes de la surface des barreaux en acier inoxydable. Les barreaux peuvent si nécessaire être rincés en complément. Le séparateur est fabriqué sur mesure en tenant compte des conditions spécifiques du système de canalisations.
Le séparateur MSP-BP est fabriqué conformément à l'autorisation de soudage d'équipements sous pression selon la PED 2014/68/UE, avec certification selon EN-ISO 3834-2, EN 1090-2, EN 13480-1 à 5 et EN 13445-1 à 5. Nous effectuons gratuitement des tests de votre matériau sur le séparateur dans un délai de trois jours — vérifiez que l'équipement répondra à vos exigences avant de prendre une décision d'achat.
Dans quels secteurs industriels utiliser un filtre magnétique?
Le piège magnétique MSP-BP sera principalement utilisé pour réduire la teneur en contaminants indésirables (poudre noire, attritions des systèmes de transport, etc.) lors du chargement et du déchargement de produits pétroliers dans des terminaux portuaires, à l’arrivée des matières premières dans les usines de production de LPG, dans les raffineries pétrolières et sur les plateformes de forage off-shore, chez les producteurs de gaz, dans les aéroports, dans les usines chimiques et dans les centrales électriques, aux points de contrôle et de mesure des tuyauteries transportant du gaz et des produits pétroliers sur de longues distances, etc.
