Avantages d’un séparateur magnétique DND-AC E

  • Nettoyage automatique, éventuellement sans qu’il ne soit nécessaire d’interrompre le flux de matière
  • Hauteur d’installation pouvant atteindre 1 000 mm
  • Modèles avec refroidissement à l’air ou à l’huile
  • Raccordement électrique : 415 V (convient aussi pour des tensions de 400 et 380 V)
  • Puissance absorbée de l’aimant : de 0,6 à 34 kW
  • Vitesse maximale de la bande de convoyage : 5 m/s
  • Nombreux équipements en option (bandes résistantes aux hautes températures, aux matériaux fortement abrasifs et à l’action de l’électricité statique)
  • Rallonge magnétique permanente pour avoir une couverture magnétique pouvant atteindre 3 000 mm

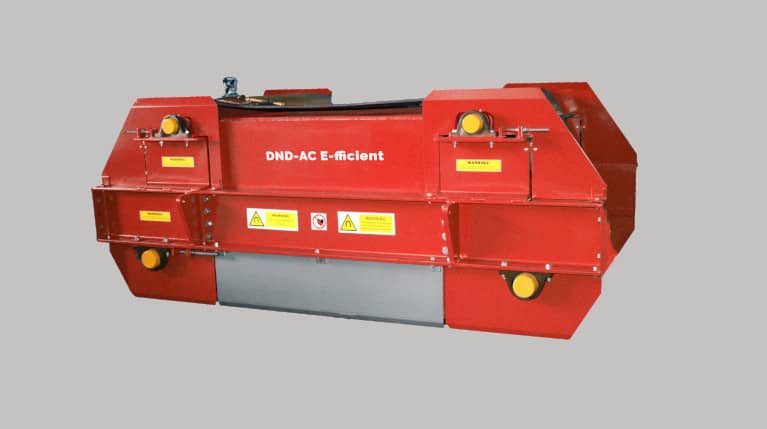

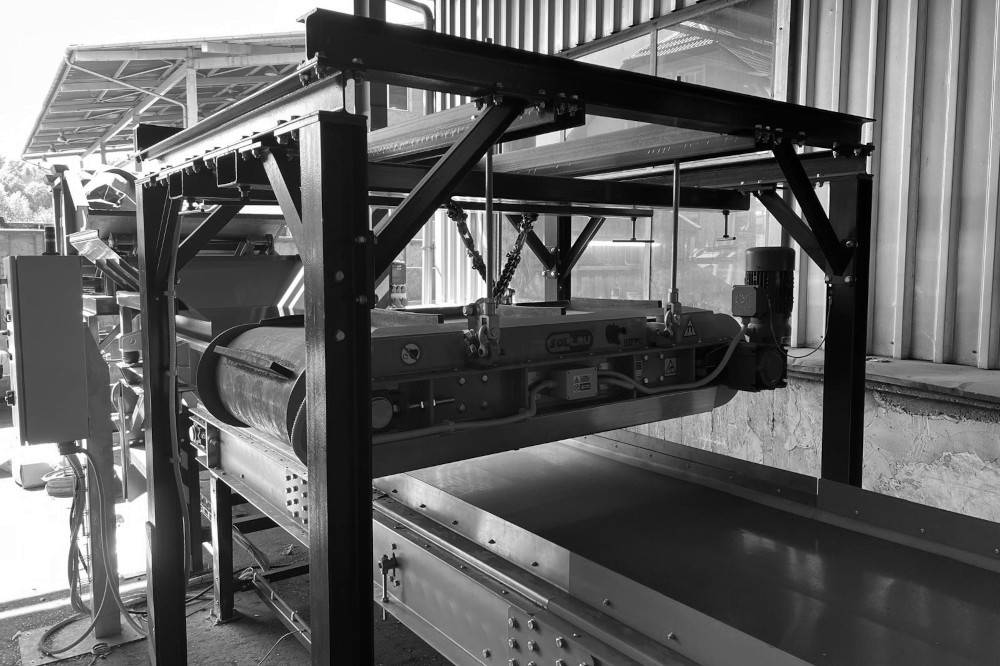

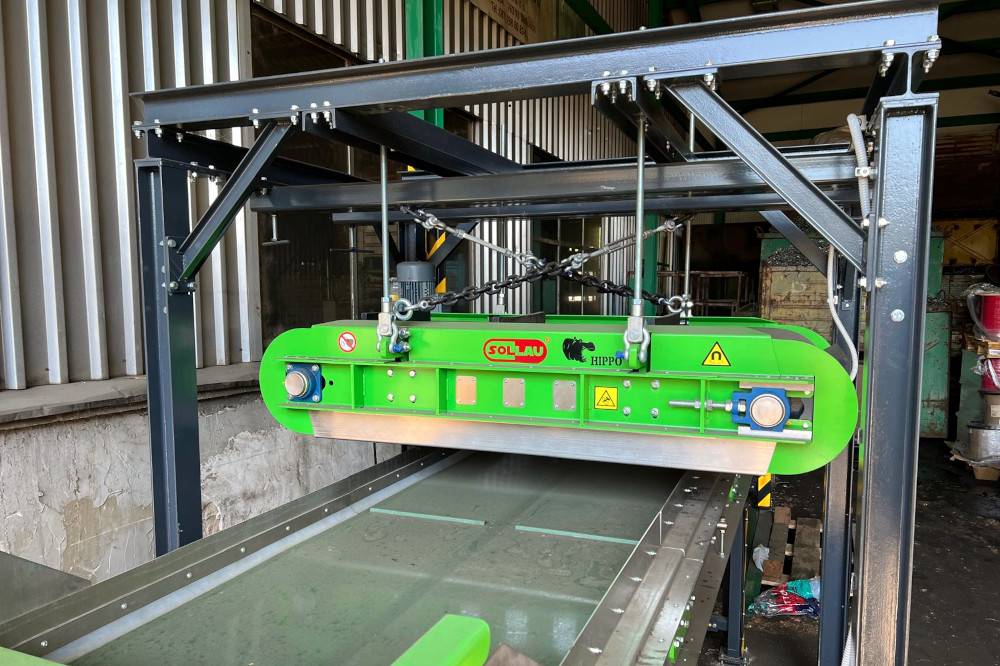

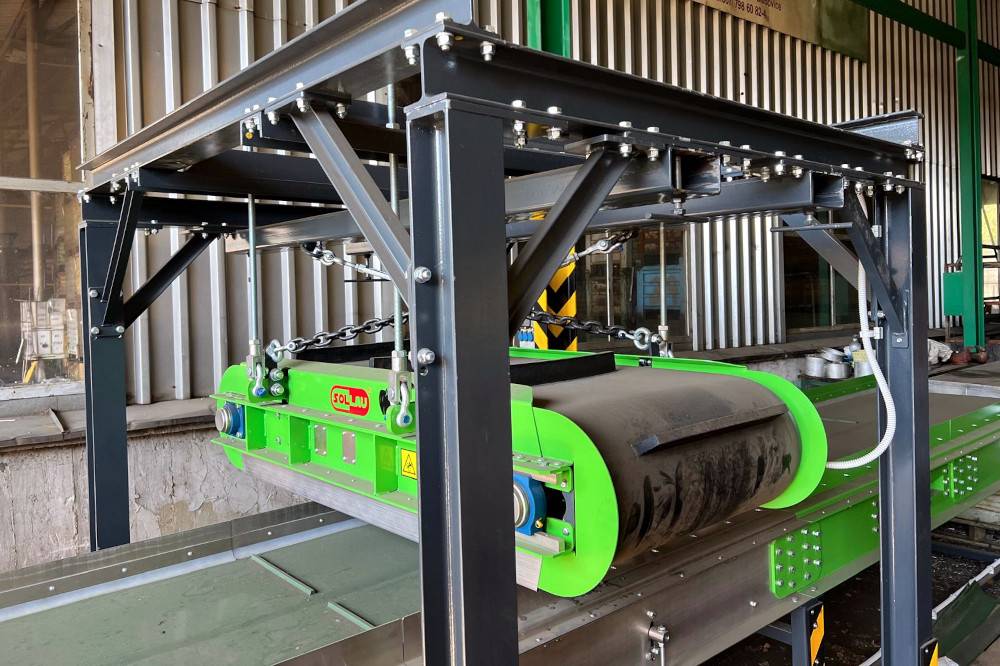

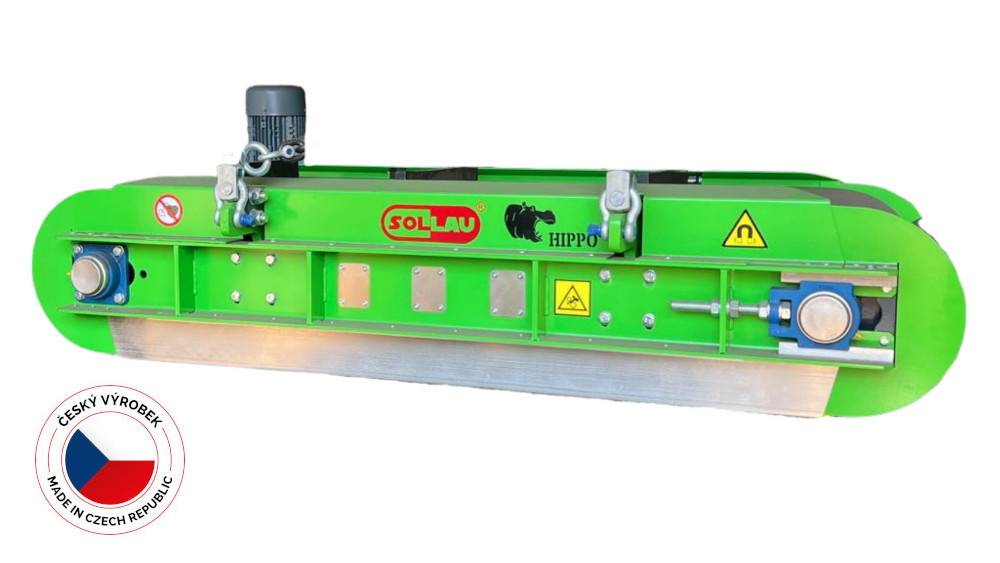

Séparateur électromagnétique à suspendre, à nettoyage automatique DND-AC E

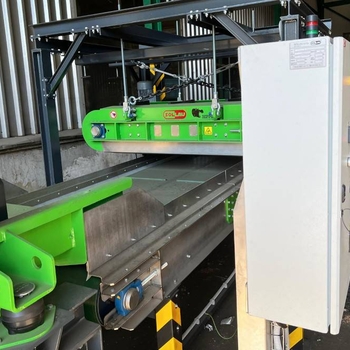

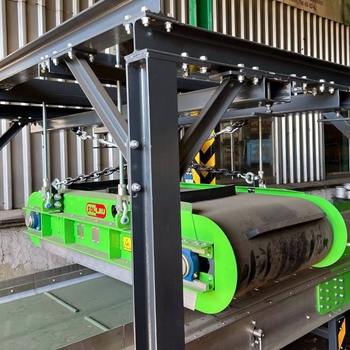

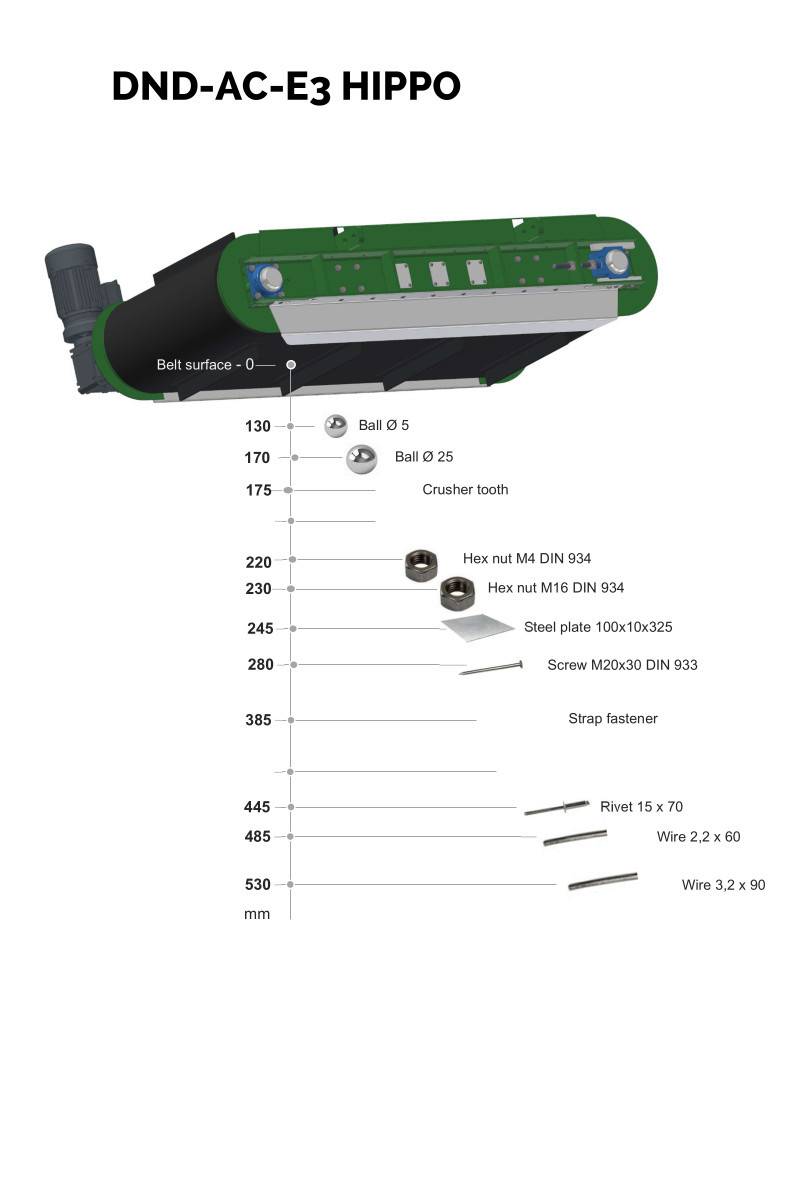

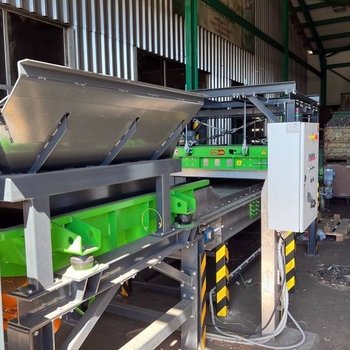

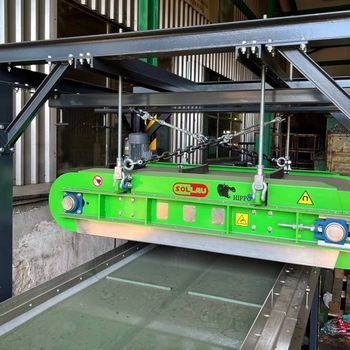

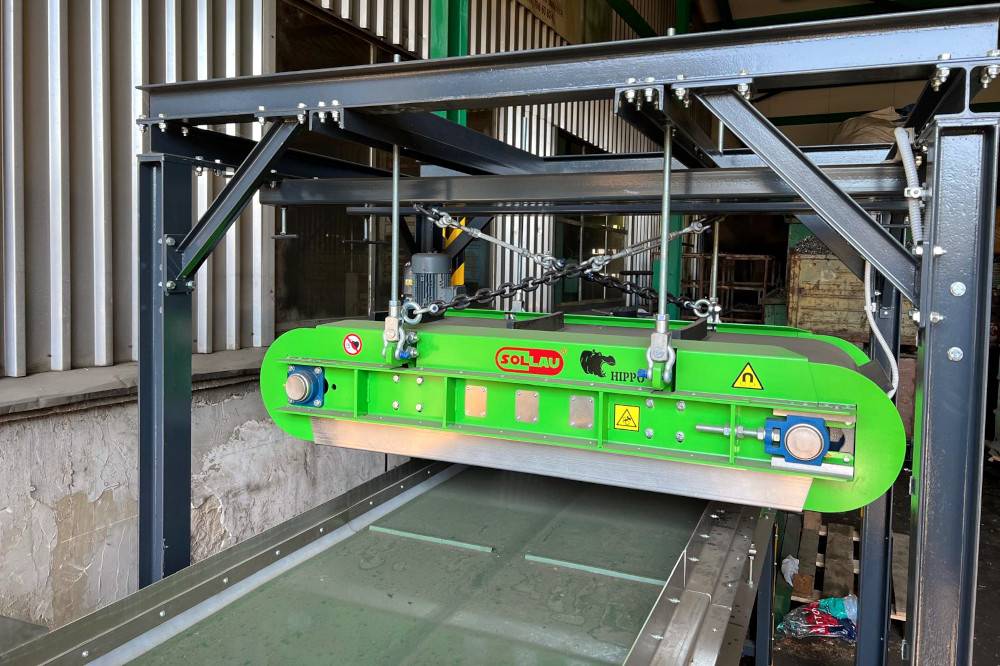

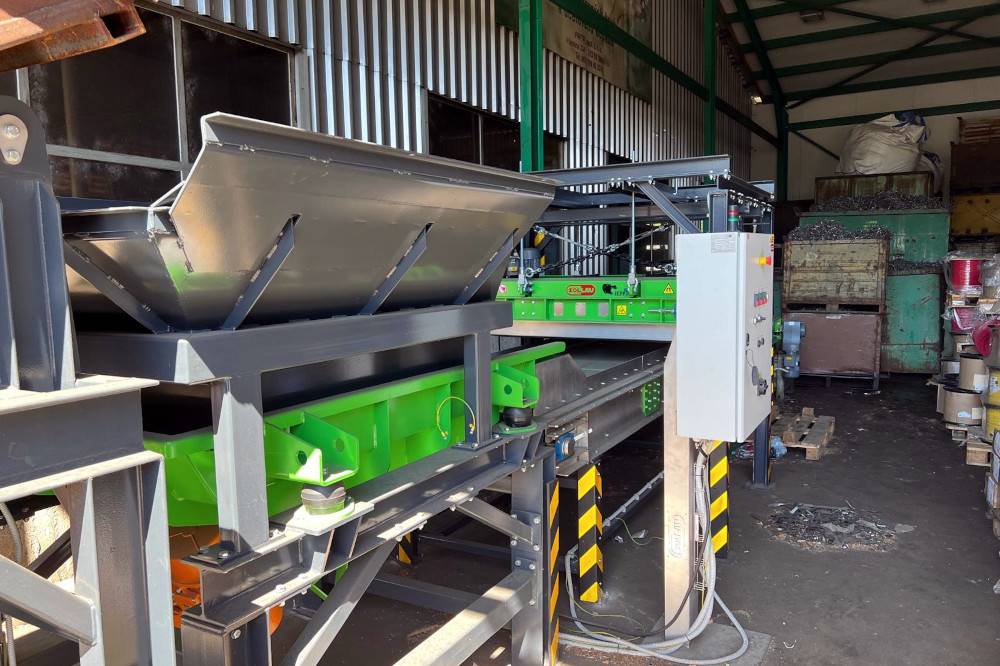

Cette plaque électromagnétique à nettoyage automatique est suspendue au-dessus d’un convoyeur à bande et elle est utilisée pour séparer rapidement et facilement les particules magnétiques se trouvant dans une matière transportée sur le convoyeur en question. Elle sera principalement utile dans des ateliers où il existe une forte présence de particules ferromagnétiques et où, en raison de la rapidité d’encrassement, il ne serait pas possible d’utiliser une plaque à nettoyage manuel. En comparaison avec celui des séparateurs suspendus permanents, le champ magnétique des plaques électromagnétiques est beaucoup plus puissant et beaucoup plus profond. C’est pour cela que les séparateurs électromagnétiques sont plus appropriés pour capturer des pièces aux formes problématiques (telles que des vis, des écrous, des billes, etc.) ou des pièces métalliques lourdes.

Le champ électromagnétique extrêmement puissant sera également capable de séparer les particules ferromagnétiques qui se trouvent sous une épaisse couche de matière inerte. L’électroaimant sera également la seule solution possible dans le cadre d’applications où, par exemple pour des raisons d’exploitation ou de maintenance, il est indispensable de désactiver de temps en temps le champ magnétique (ce qui est impossible avec un aimant permanent).

Avantages de l’emploi de ce type de séparateur

  • La matière est nettoyée (elle ne contient plus de contaminants ferromagnétiques)
  • Les équipements technologiques sont constamment protégés
  • L’atelier de fabrication fonctionne en continu
  • Un nettoyage automatique sans qu’il ne soit nécessaire d’interrompre le flux de matière
  • Une réduction des frais de manipulation et une réduction du risque d’erreur

Comparison of electromagnetic suspension plates with automatic cleaning

  Crossbelt installation Inline installation
  DND-AC
E-conomic
DND-AC
E-fficient
DND-AC
E-xtreme
DND-AC
E-conomic
DND-AC
E-fficient
DND-AC
E-xtreme
Customer belt Min. width [mm] 1000 500 500   500 500
Max. width [mm] 1500 2000 2000 1000 2000 2000
Max. speed [m/s] 2 5 5 2,5 4 4
Ferrous objects Min. weight [kg] 0,05 0,05 0,05 0,05 0,05 0,05
Max. weight [kg] 15 20 20 20 25 25
Min. size M18nut / M16x16bolt
Max. size not defined
Magnet Input Watts Min. [kW] 4,86 0,6 1 4,86 0,6 1
Max. [kW] 6,99 12 34 6,99 12 34
Machine weight Min. [t] 2,014 0,22 0,16 2,014 0,22 0,16
Max. [t] 2,821 8 29 2,821 8 29
Main supply Standard [V] 415-3-50
Optional [V] as to customer requirement




Structure de séparateur

La base de ce séparateur est une unité électromagnétique placée dans un châssis métallique. Le séparateur a son propre convoyeur équipé de 2 ou 4 rouleaux de convoyage.

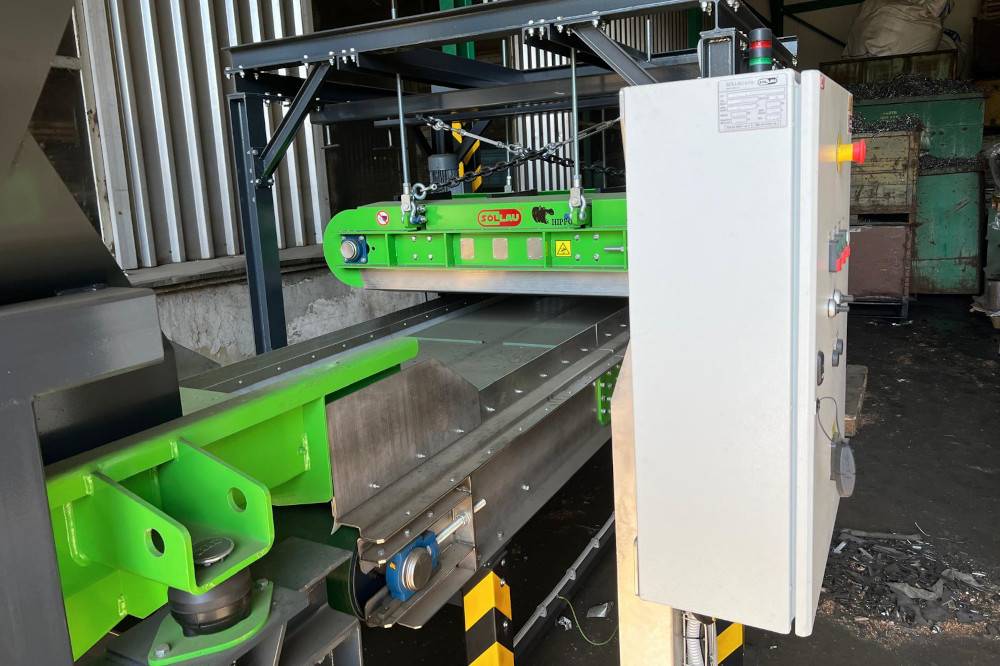

Coffret de commande avec transformateur et redresseur

Le coffret de commande est utilisé pour gérer le fonctionnement du séparateur, le redresseur et le transformateur garantissant, quant à eux, l’alimentation électrique de l’ensemble de l’équipement (correspondant à la structure de l’électroaimant, à la température ambiante, à la tension d’entrée, etc.).

Structure de transformateur et du redresseur

  • Coffret en acier soudé, ayant un niveau de protection IP 65
  • L’indicateur du niveau d’huile se trouve sur la face avant de la cuve (sur les versions refroidies à l’huile)
  • Le transformateur est équipé d’un double enroulement en vertu de la norme BS EN 60076
  • Le redresseur répond aux paramètres de la norme BS 4417 ABCD
  • Protection contre la surtension : protection par diode avec fusibles à semi-conducteurs haute vitesse

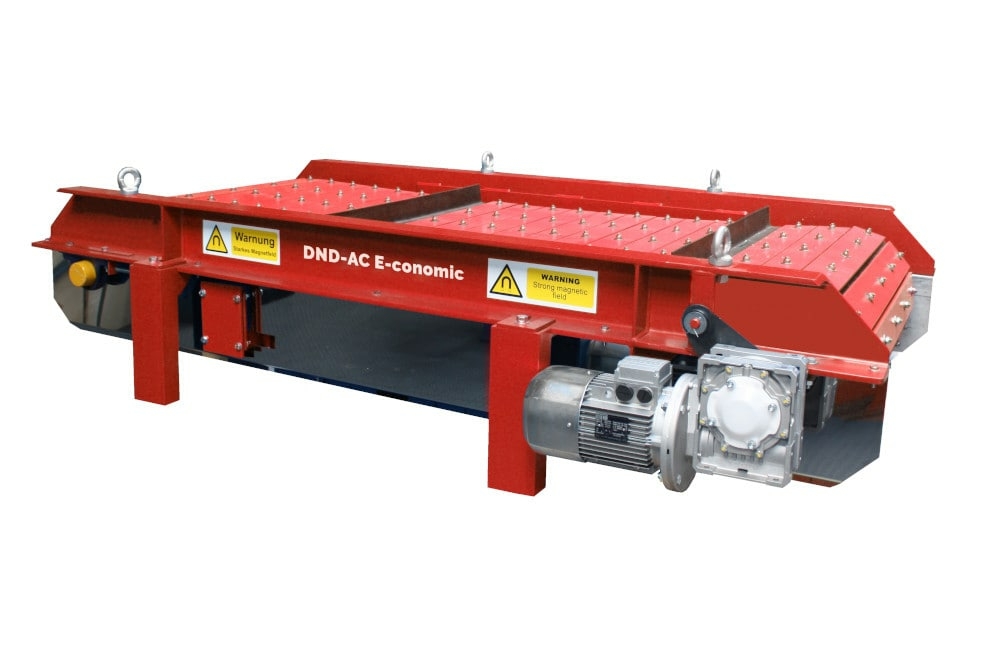

DND-AC E-conomic

Séparateur électromagnétique à suspendre DND-AC E-conomic

  • Idéal pour une utilisation dans des broyeurs mobiles ou des lignes de recyclage
  • rapport performance/masse : le champ magnétique le plus puissant en rapport à la masse du séparateur
  • un poids réduit
  • une hauteur d’encombrement réduite
  • une réalisation compacte

Parametres

  • Un rapport prix/performances très attrayant
  • Raccordement électrique: 415 V (convient aussi pour des tensions de 400 et 380 V)
  • Alimentation de l’aimant: de 4,86 à 6,99 kW
  • Vitesse maximale de la bande de convoyage: 2,5 m/s
  • Certains modèles sont de stock
  • Hauteur de suspension maximale: 450 mm
  • Largeur maximale de la bande de convoyage: 1500 mm
  • Version sans huile (refroidie à l’air)

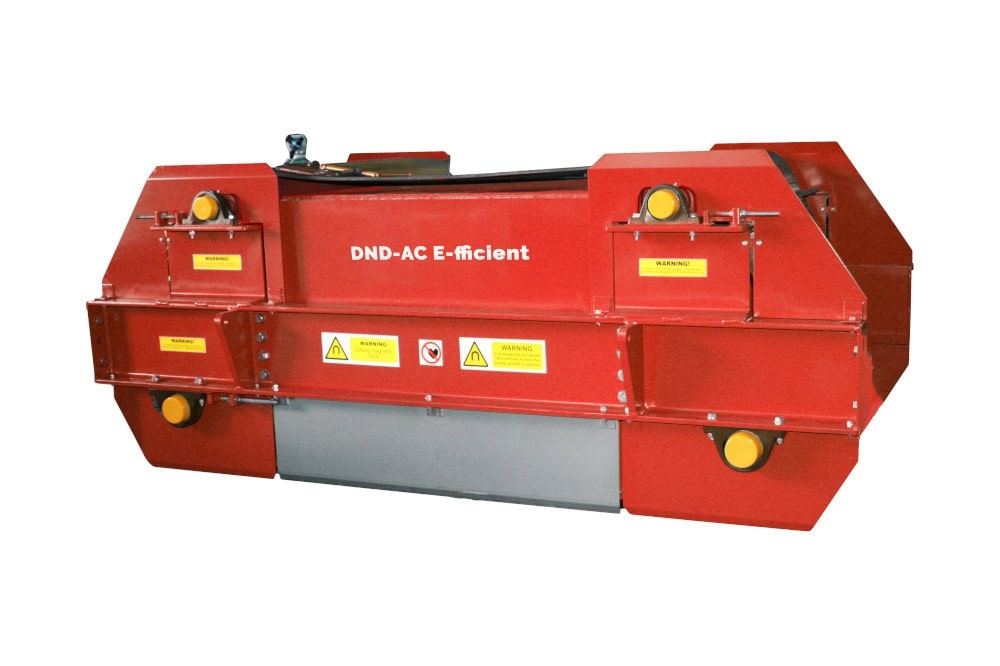

DND-AC E-fficient

Séparateur électromagnétique à suspendre DND-AC E-fficient

  • Hauteur de suspension maximale: 1000 mm
  • Raccordement électrique: 415 V (convient aussi pour des tensions de 400 et 380 V)
  • Alimentation de l’aimant: de 0,6 à 12 kW
  • Vitesse maximale de la bande de convoyage: 5 m/s
  • Largeur maximale de la bande de convoyage: 2000 mm (Rallonge magnétique permanente pour avoir une couverture magnétique pouvant atteindre 3000 mm)
  • Version sans huile (refroidie à l’air)

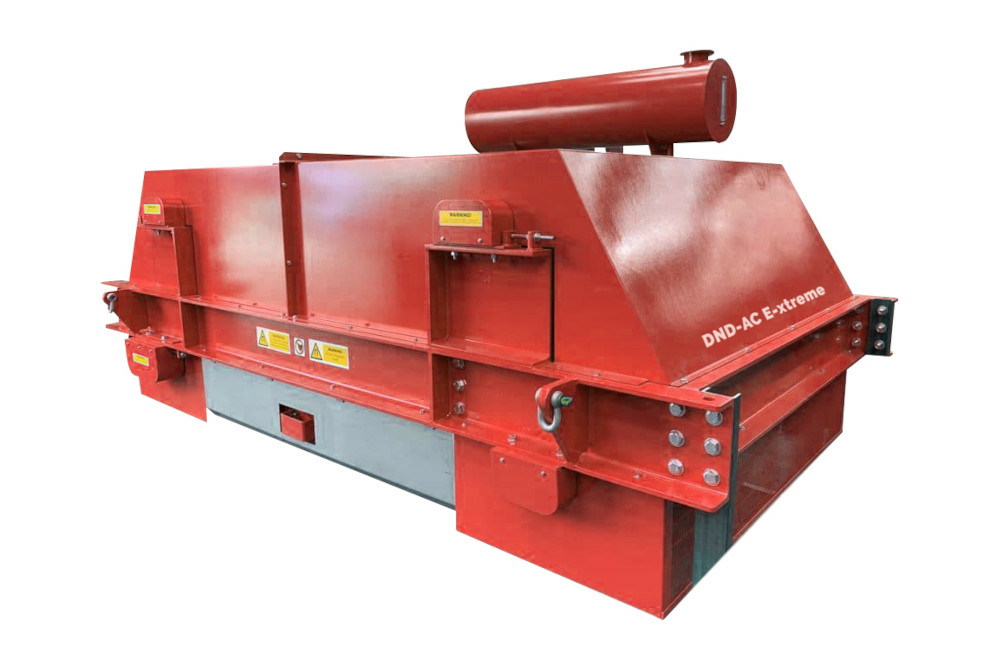

DND-AC E-xtreme

Séparateur électromagnétique à suspendre DND-AC E-xtreme

  • Hauteur de suspension maximale: 1000 mm
  • Raccordement électrique: 415 V (convient aussi pour des tensions de 400 et 380 V)
  • Alimentation de l’aimant: de 1 à 34 kW
  • Vitesse maximale de la bande de convoyage: 5 m/s
  • La plus puissante plaque électromagnétique à placer au-dessus d’un convoyeur
  • Largeur maximale de la bande de convoyage: 2000 mm (Rallonge magnétique permanente pour avoir une couverture magnétique pouvant atteindre 3000 mm)
  • Version refroidie à l’huile
  • Bobine de conception spéciale et ayant une longue durée de vie



Dans quels secteurs industriels les plaques électromagnétiques autonettoyantes pourront-elles être utilisées?

Les séparateurs électromagnétiques suspendus et autonettoyants qui vous sont proposés par la société SOLLAU s.r.o. sont fabriqués en coopération avec un fabricant européen de renom qui se spécialise dans la fabrication de ce type d’équipements. Il s’agit donc de séparateurs éprouvés qui pourront être utilisés dans les milieux industriels les plus exigeants tels que, par exemple, des lignes de broyage ou de tri mobiles ou stationnaires, des centres de tri des déchets municipaux, l’industrie extractive et l’industrie minière, les terminaux de transbordement de matériaux friables, le traitement des déchets du bois, le broyage et le tri des gravats, les travaux de démolition, la liquidation écologique des épaves automobiles, le recyclage du verre, la fonderie, etc.
