Avantages d'un séparateur magnétique MSP-S

  • Garantie de 5 ans
  • Faible poids = simple à manipuler
  • Aimants NdFeB ayant une induction pouvant atteindre 16 000 G
  • Version économique (rapport prix/performances exceptionnel)
  • Version standard pour une pression de 10 bars
  • Séparation des particules magnétiques de 1 µm
  • Nettoyage simple et rapide
  • Possibilité de remplacer les tiges magnétiques
  • Protection des aimants à double paroi

Filtre magnétique pour les tuyauteries MSP-S

Principe général de fonctionnement d'un séparateur magnétique MSP-S

Un des avantages majeurs de ce séparateur est son faible poids, il sera donc facile à manipuler et à nettoyerGrâce à son prix avantageux, ce séparateur est le filtre magnétique le plus universel qui est utilisé pour séparer des contaminants ferromagnétiques se trouvant dans des matières liquides transportées dans des réseaux de tuyauterie.

Ce séparateur magnétique pour tuyauterie est souvent utilisé pour séparer les métaux se trouvant dans des matières liquides telles que du chocolat, de la limonade, des émulsions d’usinage, des huiles de coupe ou de la glaçure (émail).

Ce filtre contient des aimants néodymes très puissants, il est donc capable de capturer des contaminants ferromagnétiques dont la taille commence à 1 micron ! En standard, nous équipons ces séparateurs d’aimants ayant une induction magnétique de 9 500 G. En option, nous proposons également une version ayant une induction de 13 500 G. En cas de détérioration du séparateur, il sera très facile de remplacer la tige magnétique endommagée et ce, sans qu’il ne soit nécessaire de prévoir une intervention de maintenance.

Garantie SOLLAU de 5 ansGarantie SOLLAU de 5 ans

Nous répondons de la qualité de nos séparateurs magnétiques et c'est pourquoi nous vous offrons une garantie de 5 ans! Vous pouvez compter sur nos séparateurs magnétiques ! Nous sommes un spécialiste dans le domaine de la séparation magnétique.

Avantages de l’emploi de ce type de séparateur

  • La matière ne contient plus de contaminants ferromagnétiques
  • Un rapide retour sur investissement
  • Une installation et une manipulation qui sont simples = une plus grande envie d’utiliser le séparateur

En standard, les séparateurs magnétiques à débit sont fabriqués avec des diamètres de raccordement allant de 80 à 200 mm. Nous pourrons cependant adapter les dimensions de raccordement ou le mode de raccordement (bride, visserie, raccords spéciaux) en fonction de vos besoins spécifiques.

Vu que nous sommes le fabricant de ces filtres magnétiques, nous pouvons vous garantir une réalisation technique de pointe et un prix abordable.



Le séparateur magnétique à débit  se compose de plusieurs éléments, soit:

  1. Composant magnétique
    • Noyau magnétique
    • Paroi de protection en inox
  2. Corps du séparateur magnétique

Le noyau magnétique est formé de tiges magnétiques qui ont été placées dans une paroi de protection en inox afin d’être parfaitement protégées. Grâce à ce système de « tube dans un tube », les tiges magnétiques sont protégées et leur durée de vie s’en voit sensiblement prolongée. En procédant de cette manière, nous éliminons également le risque qu’un morceau d’aimant ou de son nickelage ne se détache et contamine la matière qui fait l’objet de la séparation.

Le composant magnétique est équipé de tiges magnétiques qui sont formées d’aimants néodymes très puissants. Les tiges magnétiques forment ainsi un ingénieux labyrinthe et lors du déchargement de la citerne, le produit à nettoyer entre en contact avec plusieurs tiges magnétiques. Grâce à ce labyrinthe de débit et aux aimants néodymes puissants que nous avons utilisés, l’efficacité du séparateur magnétique sera maximale – nous sommes en effet capables de capturer des contaminants ferromagnétiques dont la taille commence à 1 µm!

La fixation du composant magnétique au corps du séparateur est assurée par un raccord rapide. De ce fait, le nettoyage du séparateur est très rapide et très simple à réaliser.

Vu qu’il intègre un verrou des tubes magnétiques, le séparateur est protégé contre un nettoyage involontaire. Ce dispositif est souvent exigé par les auditeurs afin de garantir la sécurité du processus.

Comment nettoyer le séparateur?

Les contaminants ferromagnétiques sont capturés sur les tiges magnétiques qui sont en contact avec la matière faisant l’objet de la séparation.

Le nettoyage du filtre magnétique  est très simple et très rapide et il se déroule en plusieurs étapes :

  1. Desserrer le raccord rapide
  2. Retirer le composant magnétique du corps du séparateur
  3. Retirer le noyau magnétique de la paroi de protection en inox (les métaux capturés tomberont)
  4. Remontage

Certificat TESYDOSOLLAU – Nos produits sont soudés par de véritables professionnels!

Certificats de la société SOLLAU:
Certificat de soudure d’équipements sous pression selon PED 2014 / 68 / UE
Certificat de soudeur selon EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 – 1 à 5, EN 13445 – 1 à 5

Remplacement des tiges magnétiquesRemplacement des tiges magnétiques

La conception du séparateur magnétique vous permet de remplacer très facilement les tiges magnétiques qui se trouvent dans le noyau magnétique (par exemple en cas de détérioration des tiges suite à une manipulation incorrecte). Ce remplacement est vraiment très simple – il vous suffira de desserrer une seule vis et de remplacer la tige. Aucune intervention des techniciens de service du fabricant ne sera nécessaire.

Ce séparateur magnétique est offert en trois finitions différentes:

  • sablage (Ra 1,6 µm)
  • polissage interne (Ra 0,14 µm)
  • surface toute polie (Ra 0,14 µm)

MSP-S OCTOPUS

Filtre magnétique pour les tuyauteries MSP-S OCTOPUS

  • Faible poids = simple à manipuler
  • 11 500 G à l’endroit du contact avec la matière à séparer
  • Variante en option – 16 000 G
  • Résiste à une pression de 10 bars
  • Force d’arrachement élevée
  • Verrou des tubes magnétiques intégré

Le séparateur magnétique pour les tuyauteries est destiné en particulier à la séparation des particules ferromagnétiques se trouvant dans le flux de matériau liquide ou facilement pénétrable.

ProduitDiamètre de l'entrée/de la sortie (mm)Carte de données
MSP-S 50 N OCTOPUS 50 Visualiser le PDF
MSP-S 65 N OCTOPUS 66 Visualiser le PDF
MSP-S 80 N OCTOPUS 80 Visualiser le PDF
MSP-S 100 N OCTOPUS 100 Visualiser le PDF
MSP-S 125 N OCTOPUS 125 Visualiser le PDF
MSP-S 150 N OCTOPUS 150 Visualiser le PDF
MSP-S 200 N OCTOPUS 200 Visualiser le PDF

Séparateurs magnétiques en stock

Certains produits appartenant à cette gamme de modèles sont disponibles en stock et peuvent donc être immédiatement enlevés. Nous élargissons sans cesse l’offre de séparateurs magnétiques que nous avons en stock afin de pouvoir vous approvisionner au plus vite. Veuillez contacter notre agent commercial pour en savoir plus sur les disponibilités.

MSP-VT CRAB

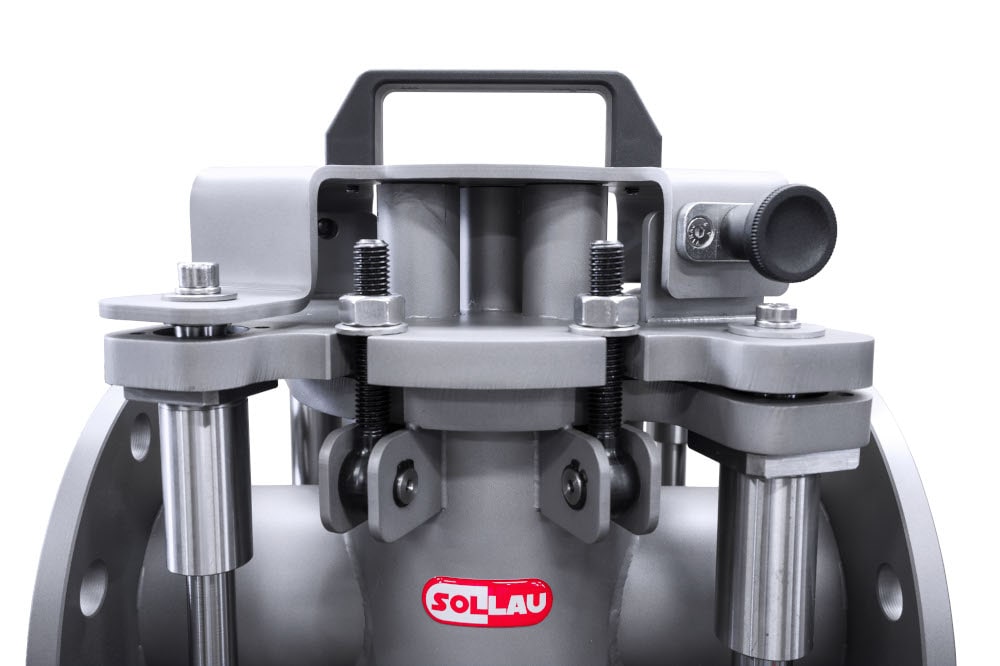

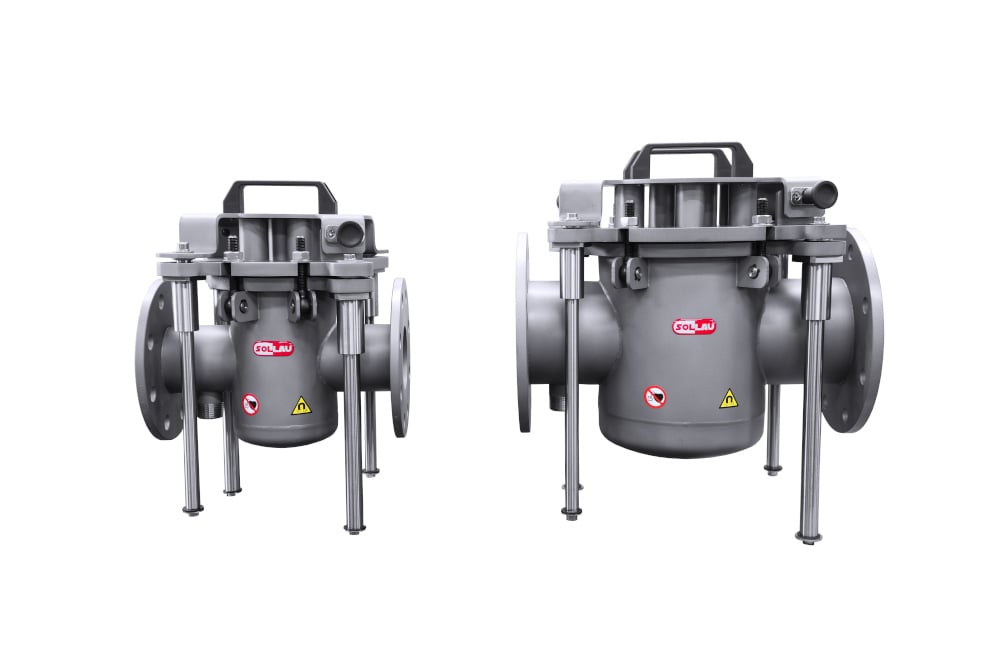

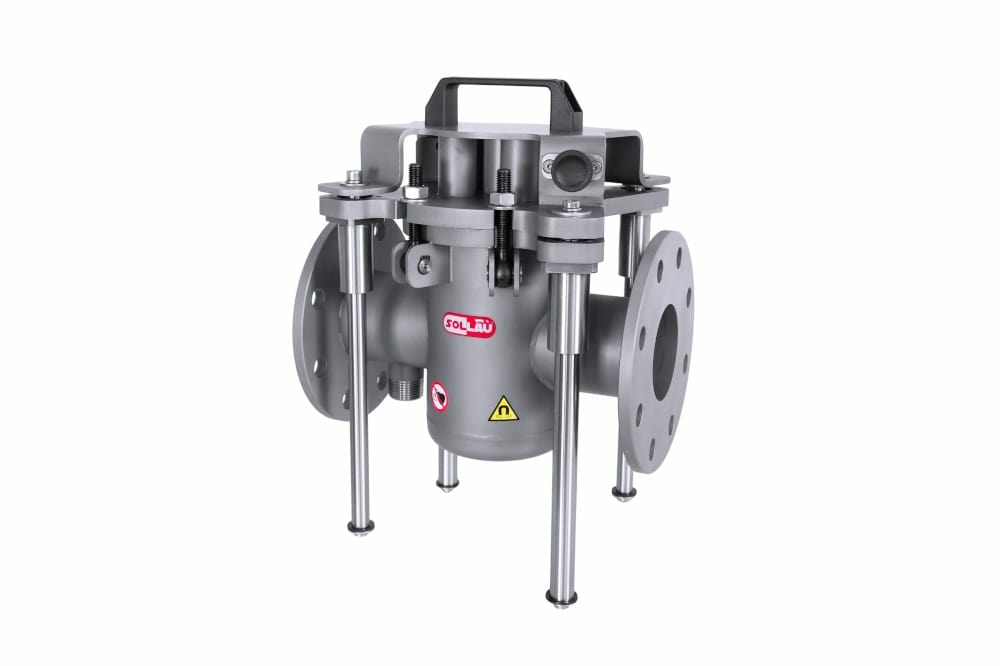

Séparateur magnétique à débit MSP-VT CRAB avec tiges de guidage

  • Un système de nettoyage simple et sûr
  • Un verrou des tubes magnétiques intégré
  • Une version tout en inox, très résistante et à simple ou à double paroi
  • Une résistance à une pression pouvant atteindre 6 bars
  • 16 000 Gauss au niveau du noyau et jusqu’à 11 500 Gauss au niveau de la paroi

Ce type de séparateur magnétique a été conçu pour être installé sur des tuyauteries verticales de grands diamètres. Il servira alors d’alternative aux séparateurs MSP-S et MSP-MC dont le nettoyage pourrait être laborieux en raison du poids du composant magnétique. C’est pour cela que nous avons équipé ce séparateur de tiges de guidage qui fixent solidement le composant magnétique au corps du séparateur.

Nettoyage d’un séparateur magnétique à débit

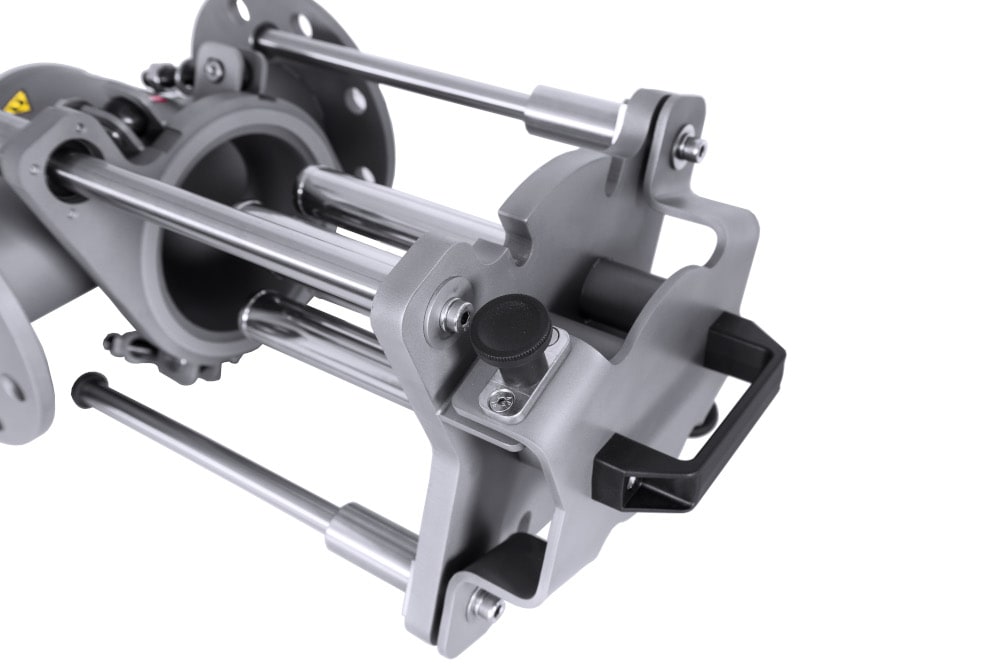

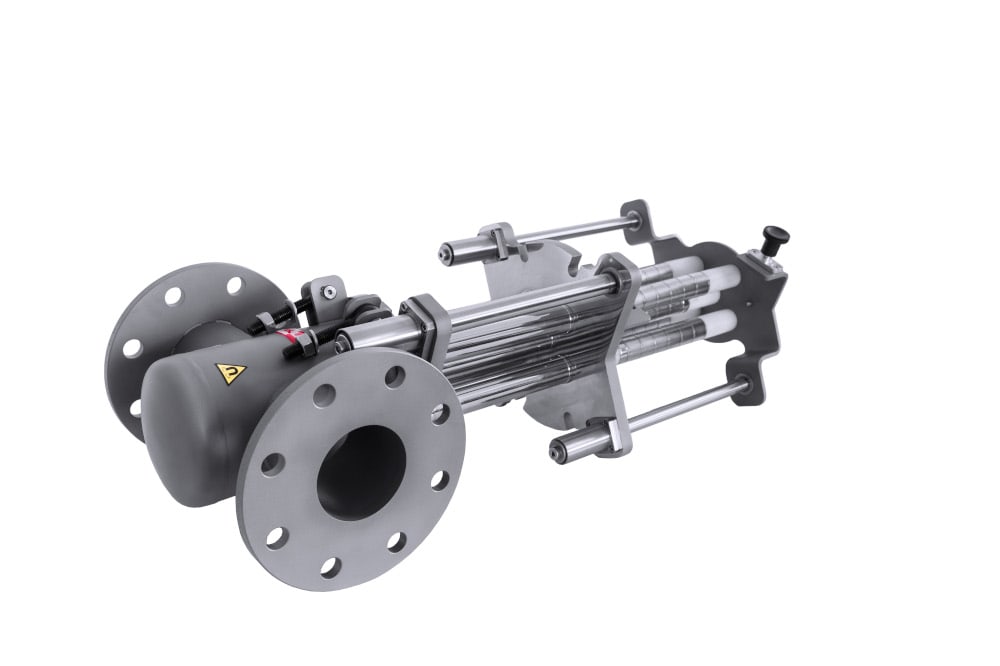

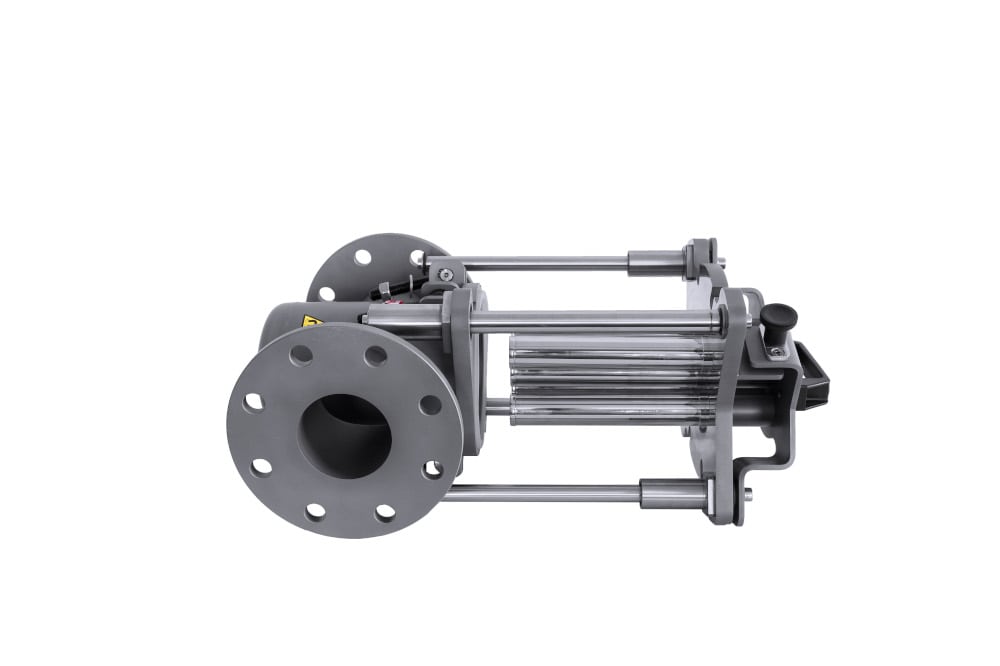

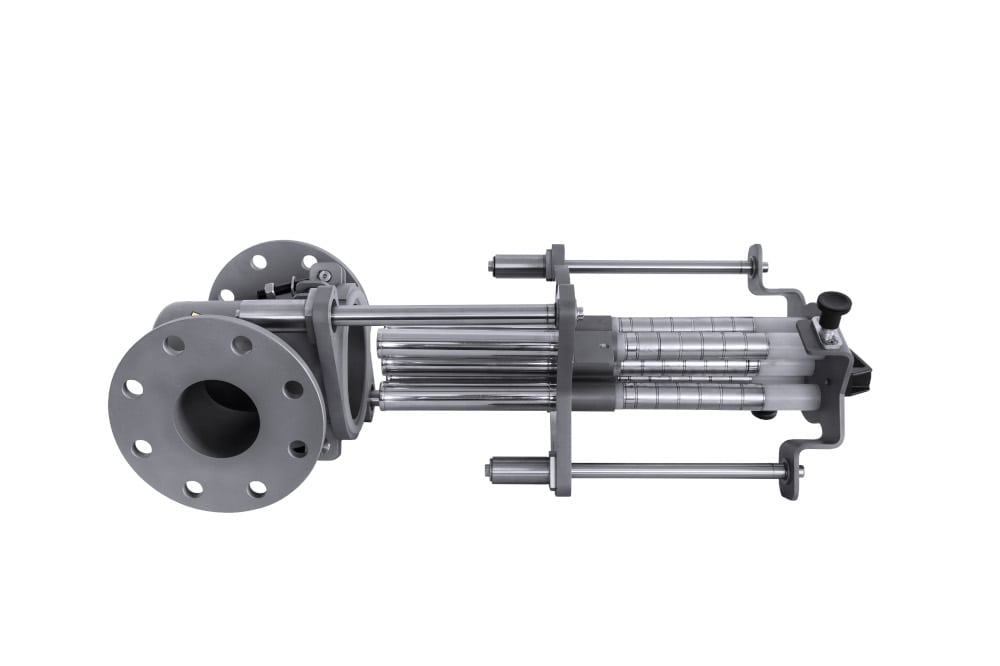

Le nettoyage du séparateur est très rapide, confortable et surtout très sûr. Après avoir desserré les écrous et avoir relevé les vis-charnières, vous pourrez sortir le composant (qui est fixé au corps du séparateur par des tiges de guidage). Après avoir débloqué le verrou des tubes, vous pourrez sortir le noyau magnétique (qui est toujours fixé au séparateur par les tiges de guidage) hors des tubes de recouvrement en inox. Une fois cette opération réalisée, les métaux qui ont été capturés sur les tiges tomberont.

Nous pouvons également vous livrer ce type de séparateur dans une version à double paroi qui vous permettra de réchauffer la partie du séparateur qui est exposée au débit de la matière. Cela réduira le risque de durcissement des mélanges qui sont transportés à hautes températures – du sirop ou du chocolat par exemple.

ProduitDiamètre de l'entrée/de la sortie (mm)Carte de données
MSP-VT 150 N CRAB 150 Visualiser le PDF
MSP-VT 200 N CRAB 200 Visualiser le PDF
MSP-VT 250 N CRAB 250 Visualiser le PDF


Dans quels secteurs industriels utiliser un séparateur magnétique pour tuyauterie?

Il sera principalement utilisé dans l’industrie alimentaire (nettoyage du sucre, des limonades, du chocolat, etc.), dans l’industrie mécanique (émulsions d’usinage et huiles de coupe) et dans l’industrie de la céramique (séparation des métaux contenus dans la glaçure et dans la matière céramique). Ce type de séparateur est également souvent utilisé dans le domaine de la fabrication du papier.
