Ligne de tri mobile – aperçu des technologies
Ligne de séparation mobile pour trier les métaux magnétiques et non magnétiques du matériau inerte. Elle se compose de deux modules. Les deux modules sont installés sur une plateforme Abroll, ce qui permet de déplacer facilement l’ensemble de la ligne de tri.
La ligne comprend des séparateurs magnétiques standard pour l’élimination des impuretés ferreuses et un séparateur à courants de Foucault pour séparer les métaux non magnétiques des matériaux non métalliques.
La seconde partie de la ligne de tri mobile est carénée. Chaque partie de la ligne peut être utilisée séparément ou conjointement – selon l’objectif de séparation.
Nous concevrons la composition de la ligne de séparation mobile et de ses composants afin qu’elle réponde à l’objectif de séparation et à vos besoins !
La ligne de tri mobile comprend les équipements suivants

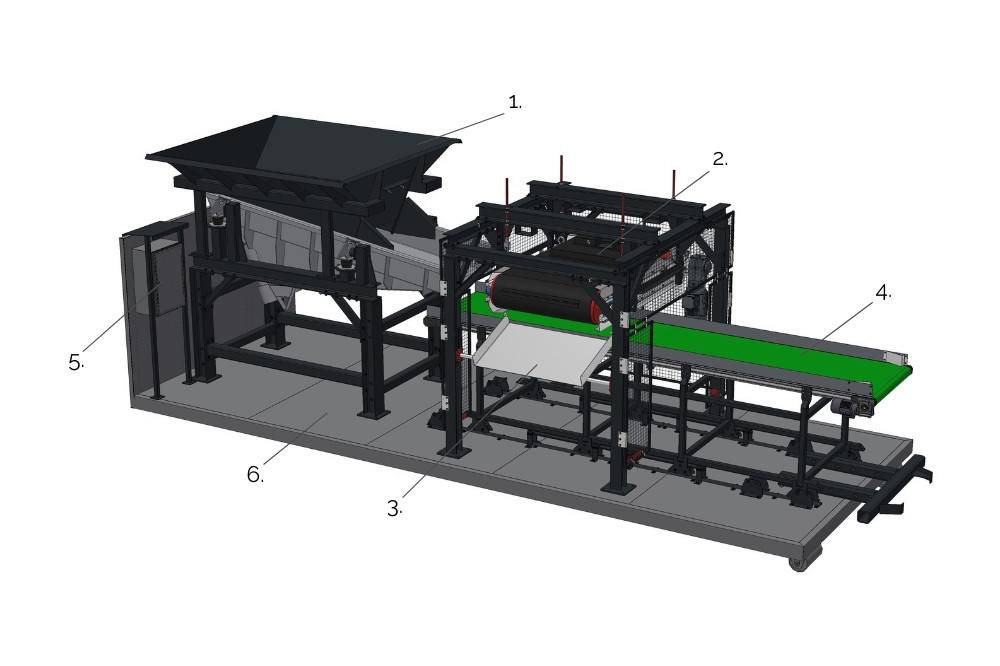

Module 1
- 1Alimenteur vibrant avec trémie
- 2Platine magnétique auto-nettoyante DND-AC
- 3Goulotte – contaminants Fe
- 4Convoyeur à bande
- 5Armoire électrique 1
- 6Conteneur Abroll 1

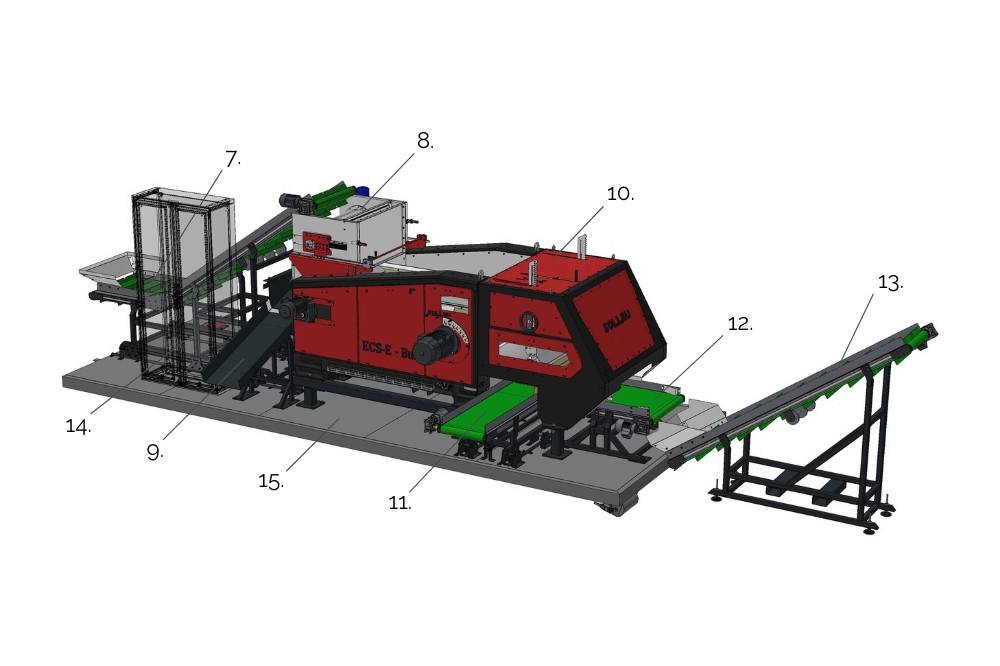

Module 2
- 7Convoyeur à bande coudé
- 8Tambour magnétique
- 9Goulotte – contaminants Fe
- 10ECS – E BULL
- 11Convoyeur à bande – matériau inerte
- 12Convoyeur à bande – métaux non magnétiques
- 13Convoyeur d’évacuation
- 14Armoire électrique 2
- 15Conteneur Abroll 2
1 Alimenteur vibrant avec trémie
- Goulotte vibrante – longueur 3000 mm, largeur 950 mm
- Volume de la trémie env. 1,5 m3
- Matériau de la trémie – acier 11 373/11 523
- Finition de surface – peinture RAL selon besoin
2 Platine magnétique auto-nettoyante DND-AC Ms2 F JAGUAR – séparation magnétique, 1er niveau
- Séparateur magnétique automatique pour l’élimination des particules Fe
- 1er niveau de séparation magnétique – capte le volume principal des particules ferromagnétiques
- Aimants en ferrite
- Hauteur de suspension 270 mm
- La structure de suspension DND-AC est démontable afin que la ligne puisse fonctionner sans ce niveau de séparation
- Matériau de la structure – acier 11 373/11 523
- Finition de la structure – peinture RAL selon besoin
3 Goulotte – contaminants Fe
4 Convoyeur à bande
- Largeur utile de bande – 800 mm
- Longueur du convoyeur – 3500–4000 mm
- Motorisation NORD 1,1 kW avec variateur de fréquence
- Matériau du convoyeur – acier 11 373/11 523
- Finition du convoyeur – peinture RAL selon besoin
5 Armoire électrique 1
- Commande de l’alimenteur vibrant + DND-AC + convoyeur à bande
- Armoire dédiée au module 1 – peut être couplée à l’armoire 2 (module 2) pour piloter toute la ligne depuis l’armoire 2
6 Conteneur Abroll 1
- Dimensions : 6500 × 2550 × 1470 mm.
- Crochet 50 mm – acier 11523 – forme selon DIN 30722.
- Hauteur du crochet 1570 mm.
- Patins INP 180, entraxe selon DIN 30722 – renfort au niveau des patins selon DIN 30722.
- Montants INP 180.
7 Convoyeur à bande coudé
- Largeur utile de bande – 800 mm
- Longueur du convoyeur – 3600 mm
- Motorisation NORD 1,1 kW avec variateur de fréquence
- Matériau du convoyeur – acier 11 373/11 523
- Finition du convoyeur – peinture RAL selon besoin
8 Tambour magnétique MBZ 304 N 800 GRIZZLY – séparation magnétique, 2e niveau
- Séparateur magnétique automatique pour l’élimination des particules Fe
- 2e niveau de séparation magnétique – pour une séparation parfaite des particules Fe
- Très puissants aimants NdFeB au néodyme
- Diamètre du tambour 204 mm, longueur 800 mm
- Carénage du tambour – inox 1.4301
- Position du tambour magnétique réglable
- Matériau de la structure – acier 11 373/11 523
- Finition de la structure – peinture RAL selon besoin
9 Goulotte – contaminants Fe
- Équipée d’un entraînement vibrant
10 Séparateur à courants de Foucault ECS–E 800 BULL 12 – séparation des métaux non magnétiques
- Séparateur à courants de Foucault – sépare les métaux non magnétiques (aluminium, cuivre, laiton) du matériau inerte (bois, plastique, papier,…)
- Séparateur avec rotor monté excentré
- Séparation de particules à partir de 1 mm
- Largeur de bande 800 mm
- Réglage continu de la position du rotor en fonctionnement
11 Convoyeur à bande – matériau inerte
- Évacuation du matériau inerte séparé – bois, papier, plastique, verre,…
- Convoyeur monté sur rails – extraction et insertion faciles (pour le transport)
12 Convoyeur à bande – métaux non magnétiques
- Évacuation des métaux non magnétiques séparés – aluminium, cuivre, laiton,…
- Convoyeur monté sur rails – extraction et insertion faciles (pour le transport)
13 Convoyeur incliné – métaux non magnétiques
- Évacuation des métaux non magnétiques séparés vers le conteneur
- Largeur utile de bande – 500 mm
- Motorisation NORD 1,1 kW avec variateur de fréquence
- Matériau du convoyeur – acier 11 373/11 523
- Finition du convoyeur – peinture RAL selon besoin
14 Armoire électrique 2
- Commande du tambour magnétique + ECS-E + convoyeurs
- Armoire dédiée au module 2 – peut être couplée à l’armoire 1 (module 1) pour piloter toute la ligne depuis l’armoire 2
15 Conteneur Abroll 2 – avec carénage
- Base de conteneur Abroll jusqu’à 12 t, deux bâches latérales coulissantes, bâche arrière, toit fixe
- Dimensions : 6500 × 2470 × 2484 mm.
- Toit – toit en tôle fixe ép. 1,5 mm
- Parois – bâche coulissante tendue par sangles, bâche arrière rabattable
- Crochet 60 mm – acier 11523 – forme selon DIN 30722.
- Hauteur du crochet 1570 mm.
