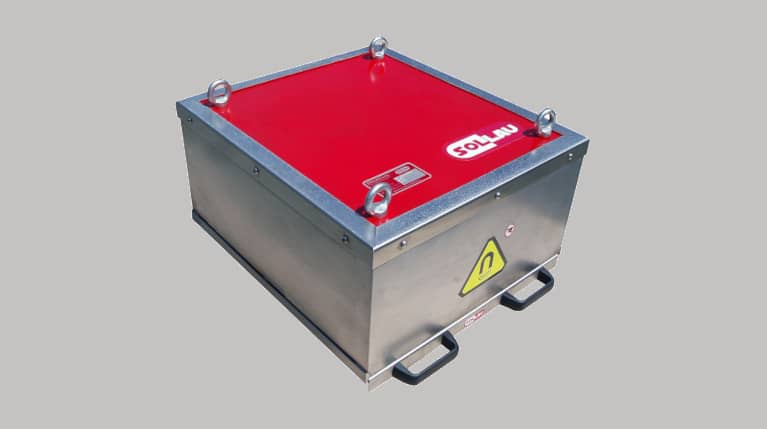

Aimant de suspension permanent DND-MC

Principe général de fonctionnement d'un séparateur magnétique à plaque DND-MC

La plaque magnétique avec nettoyage manuel est une solution simple et peu exigeante de séparation des particules ferromagnétiques des matériaux convoyés sur convoyeurs. Ce moyen de séparation des impuretés métalliques est utilisé en particulier lors de faible teneur en impuretés (ne nécessitant habituellement pas de nettoyage de la plaque plus fréquent qu'une fois au cours de la période de travail).

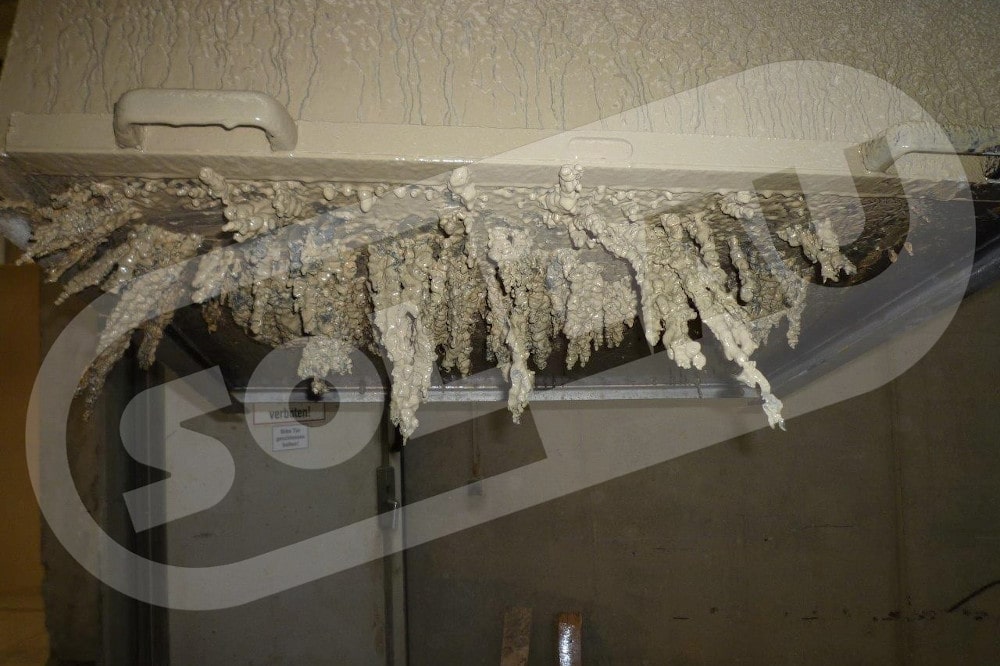

Comment nettoyer une plaque magnétique?

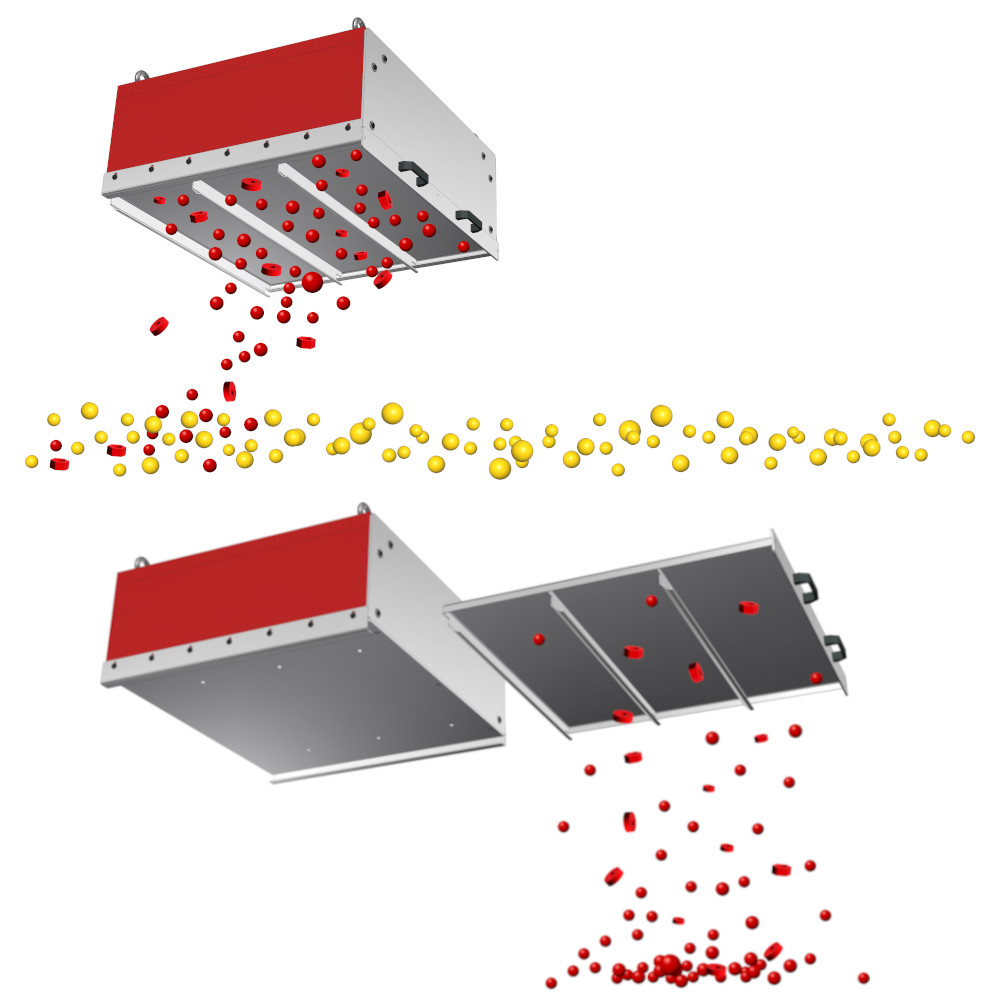

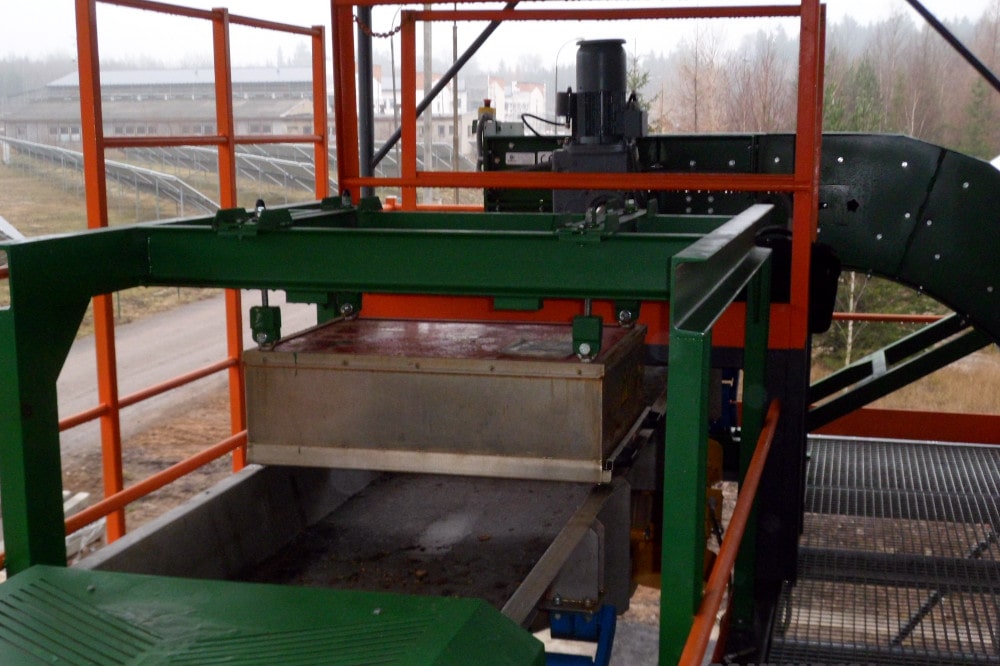

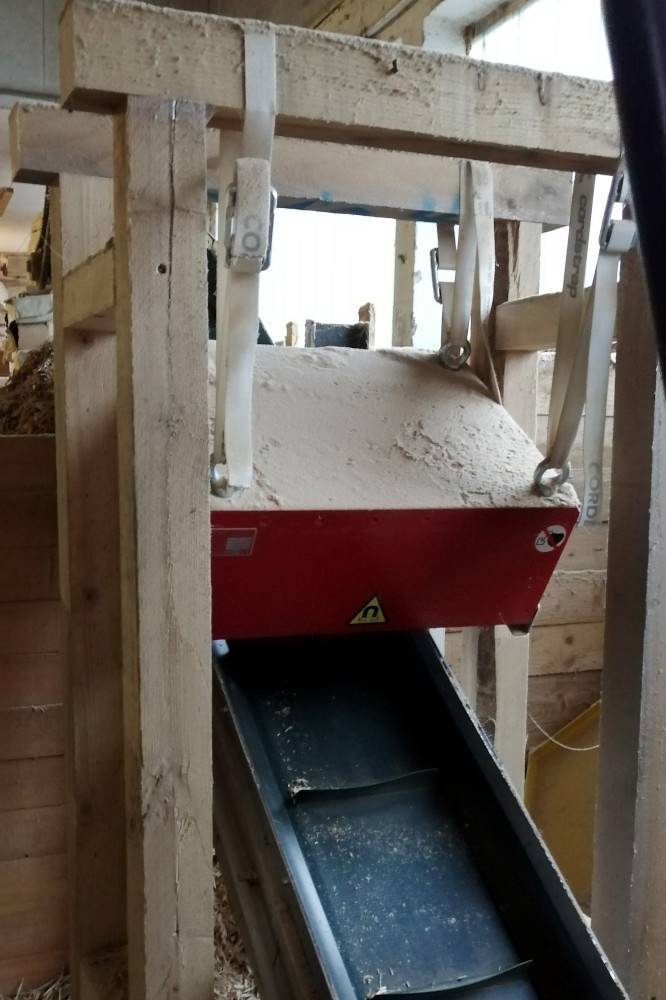

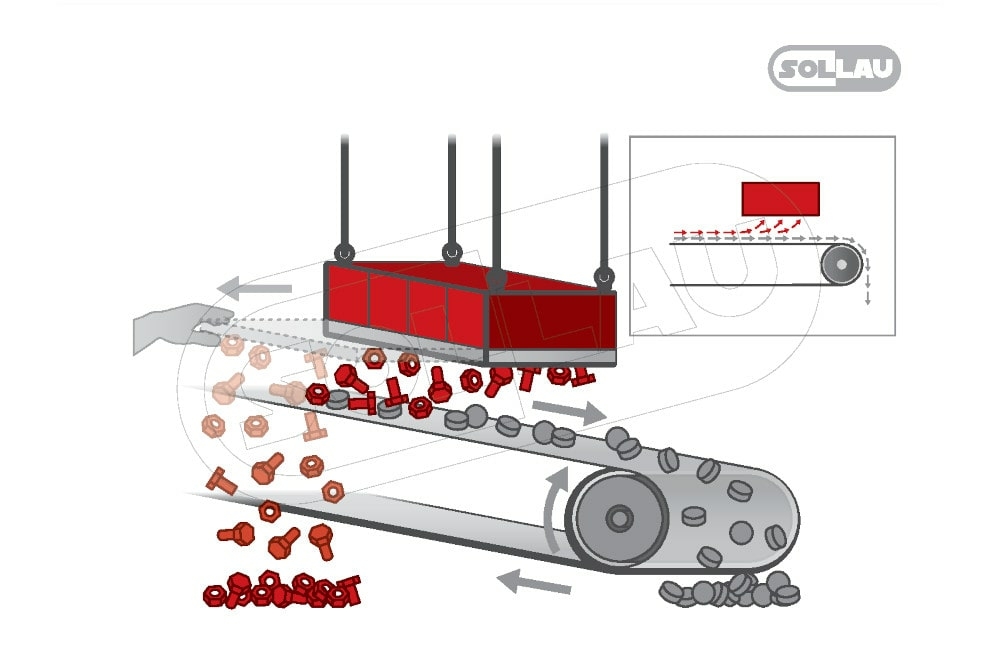

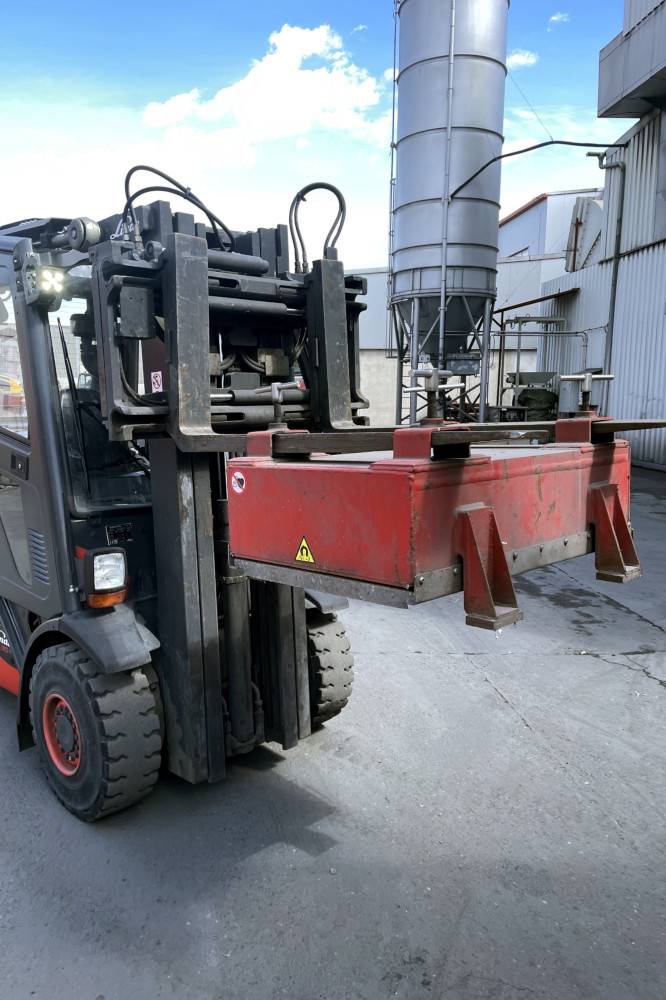

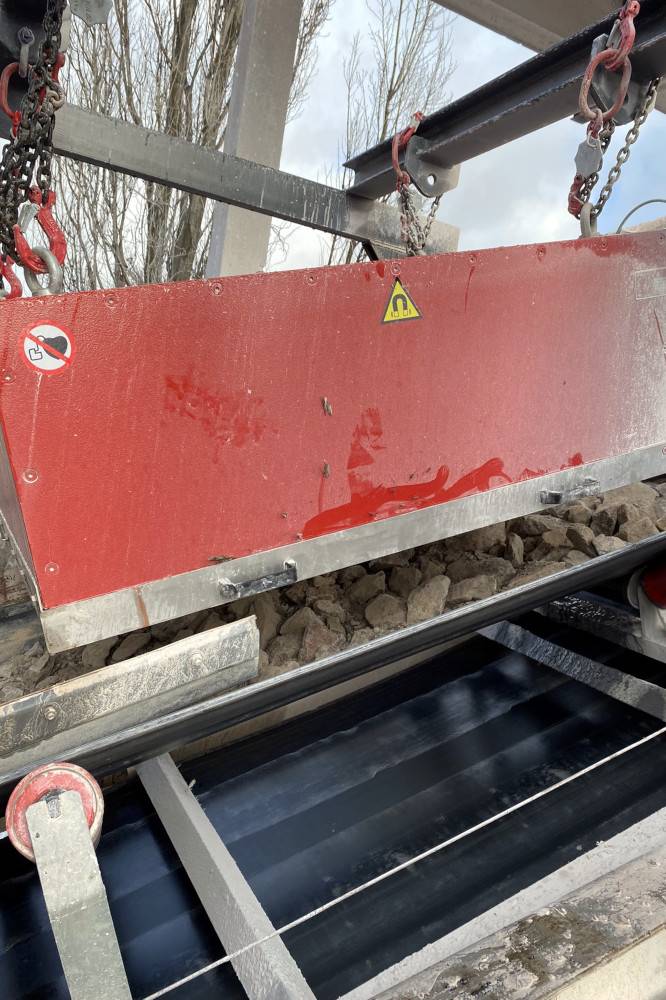

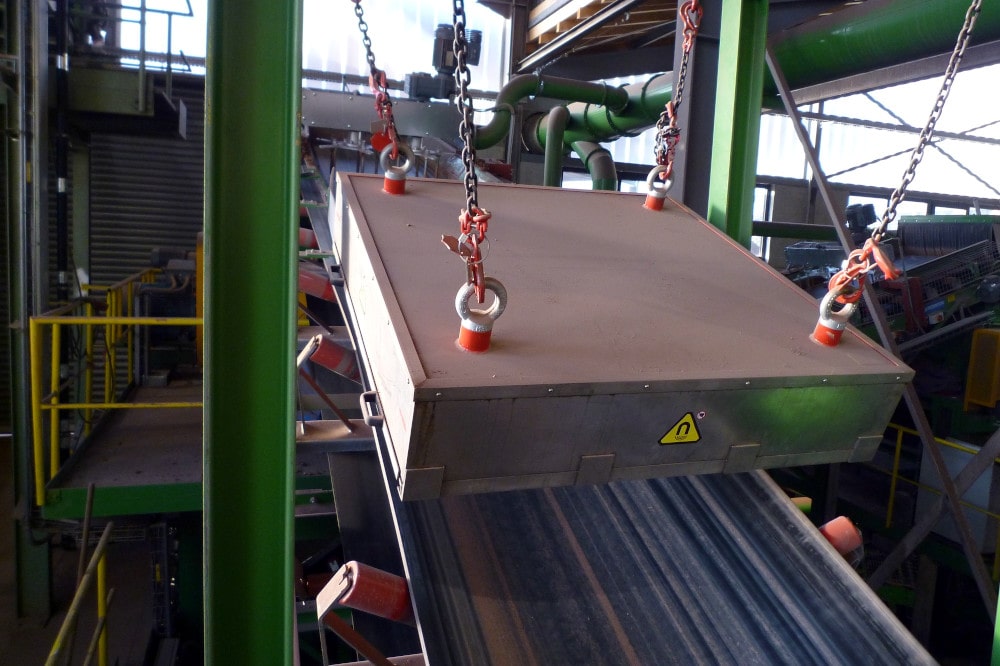

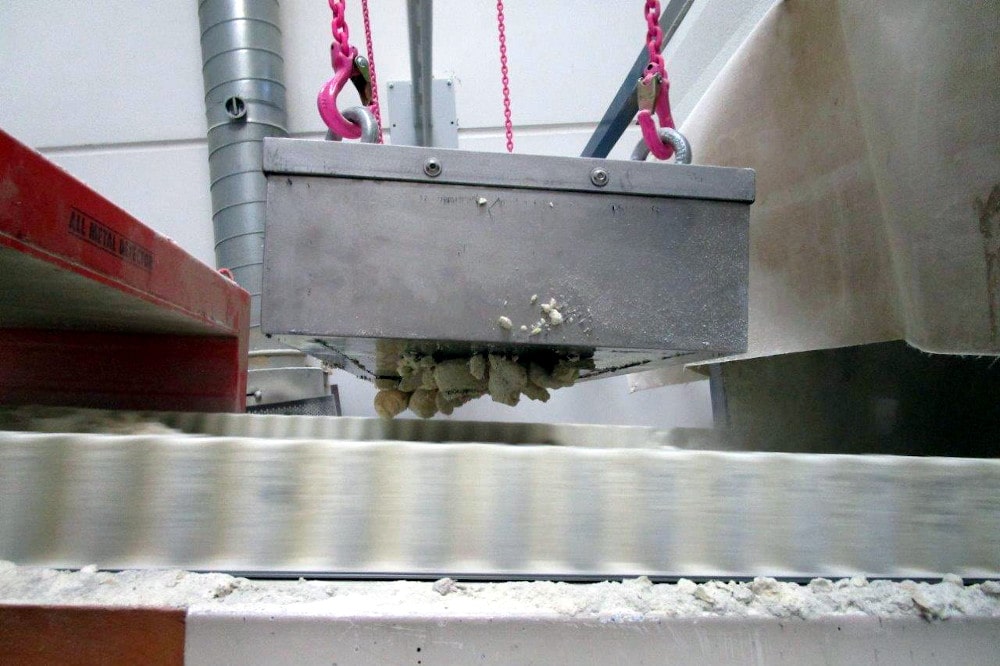

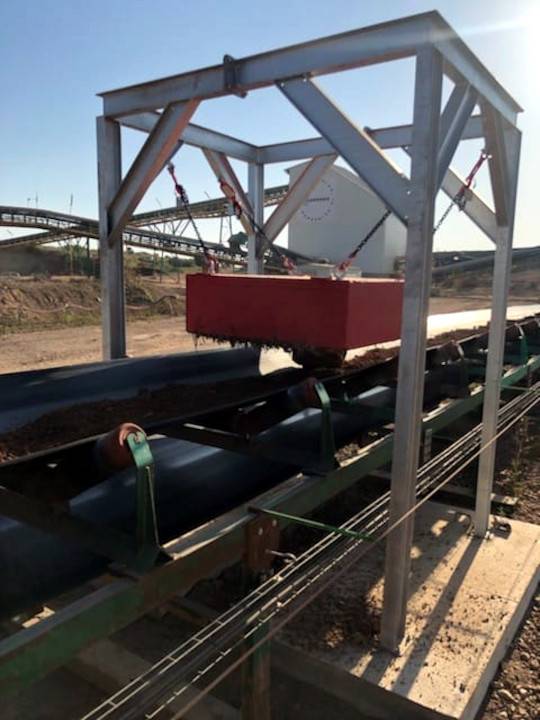

La plaque est suspendue au-dessus du tapis roulant et les particules magnétiques contenues dans le matériau convoyé sont capturées par la face inférieure magnétique de la plaque (équipée de manière standard d'aimants permanents en ferrite, mais il est possible d'utiliser, à la demande du client, des aimants au néodyme NdFeB extrêmement puissants). Les impuretés magnétiques collectées sont ensuite retirées manuellement de la plaque. Si la teneur en particules magnétiques du matériau convoyé est supérieure et la plaque est rapidement saturée d'impuretés, il convient d'utiliser nos plaques magnétiques avec nettoyage automatique DND-AC.

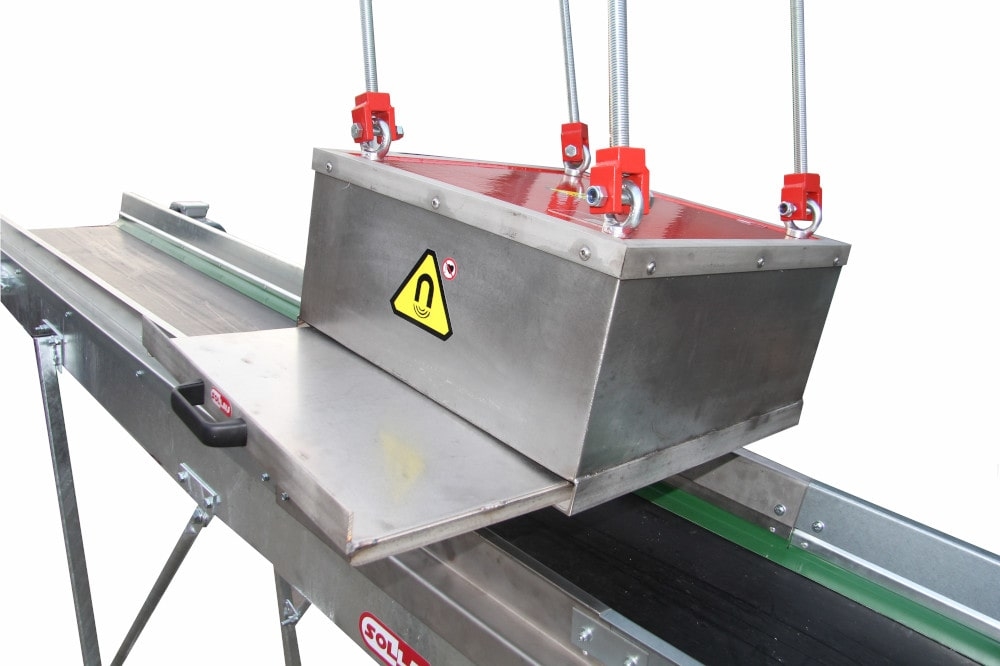

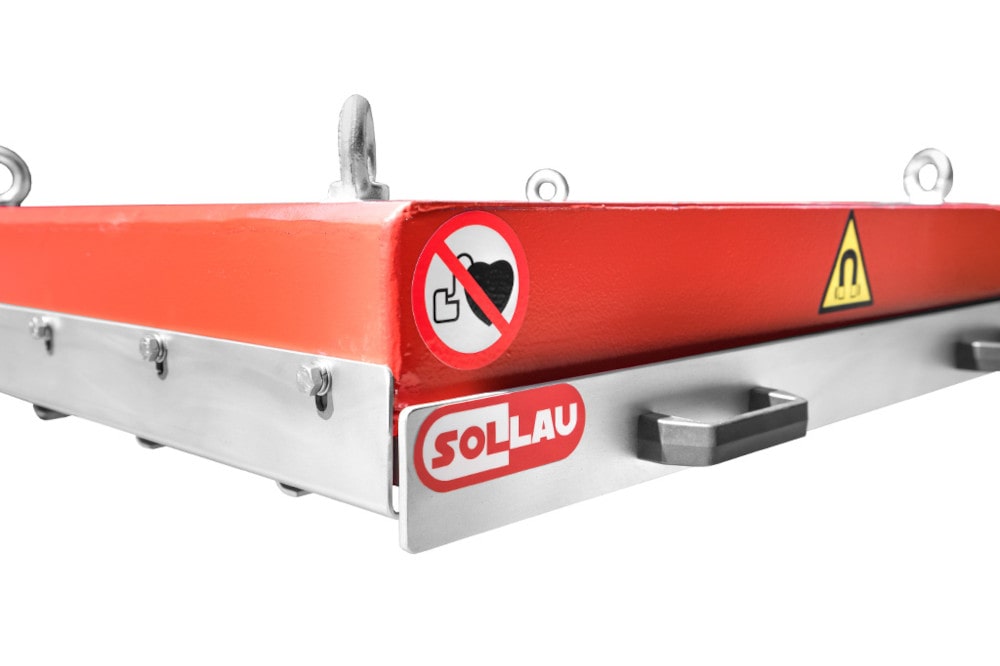

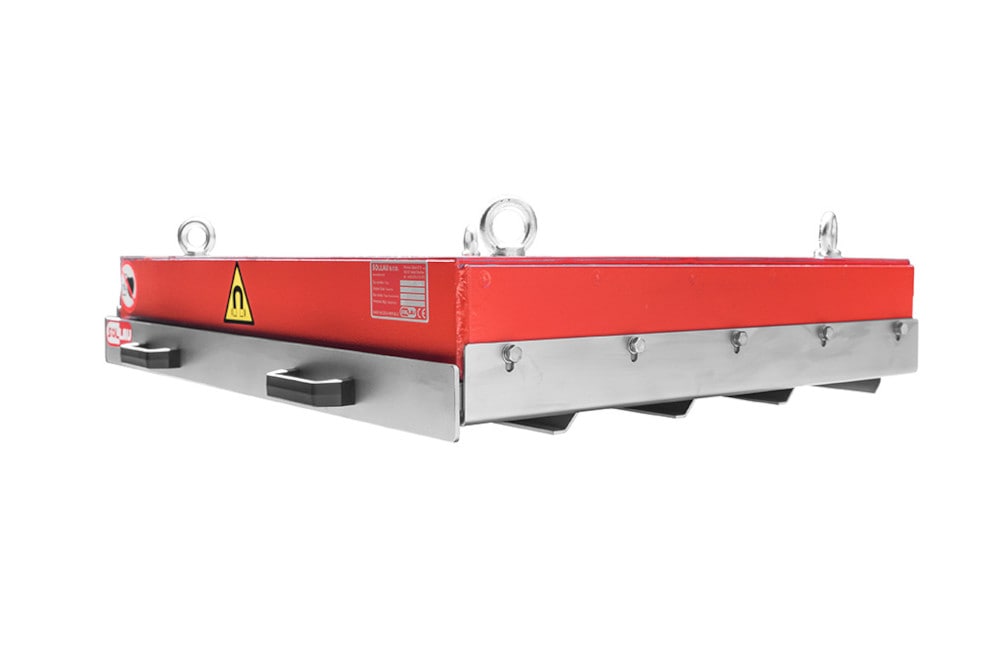

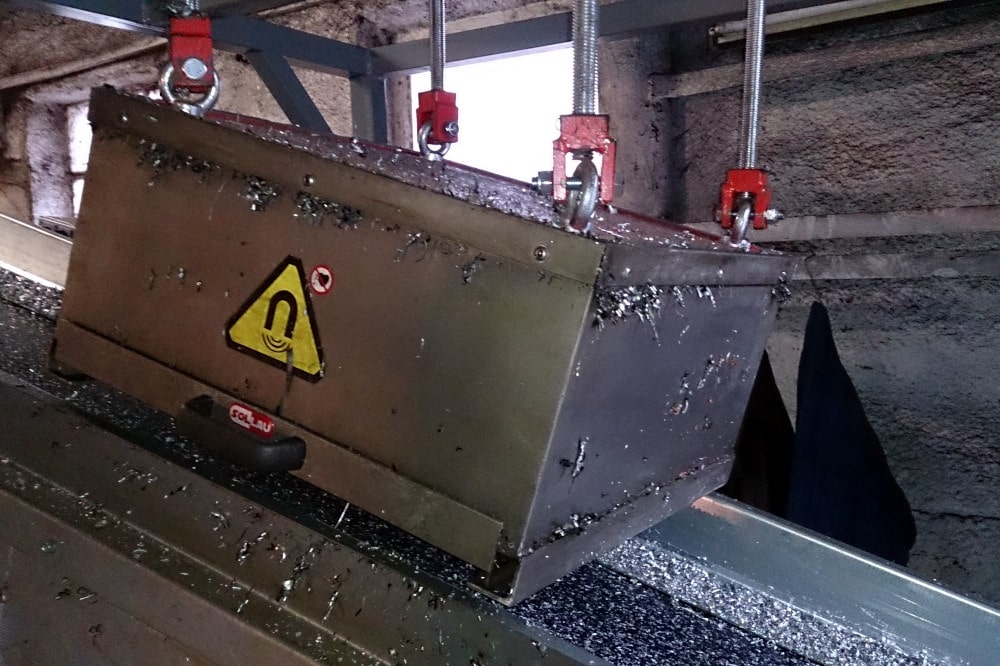

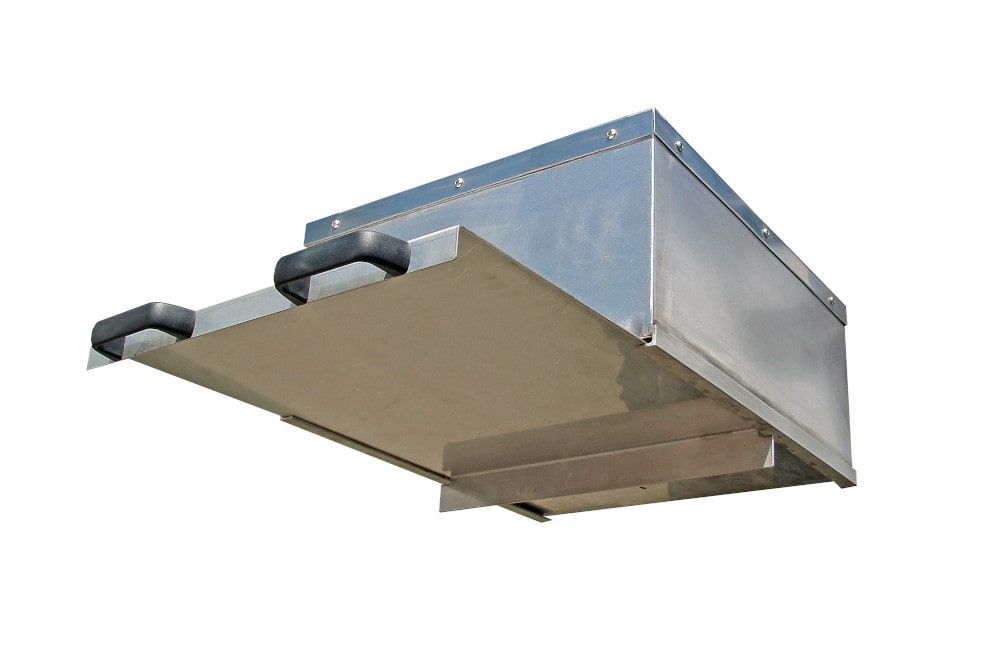

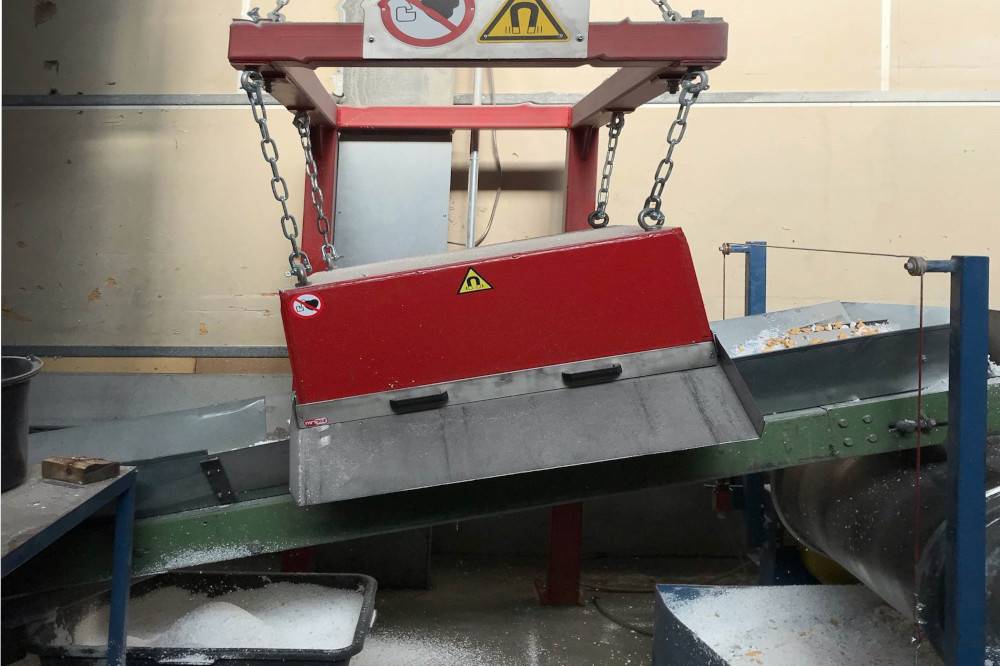

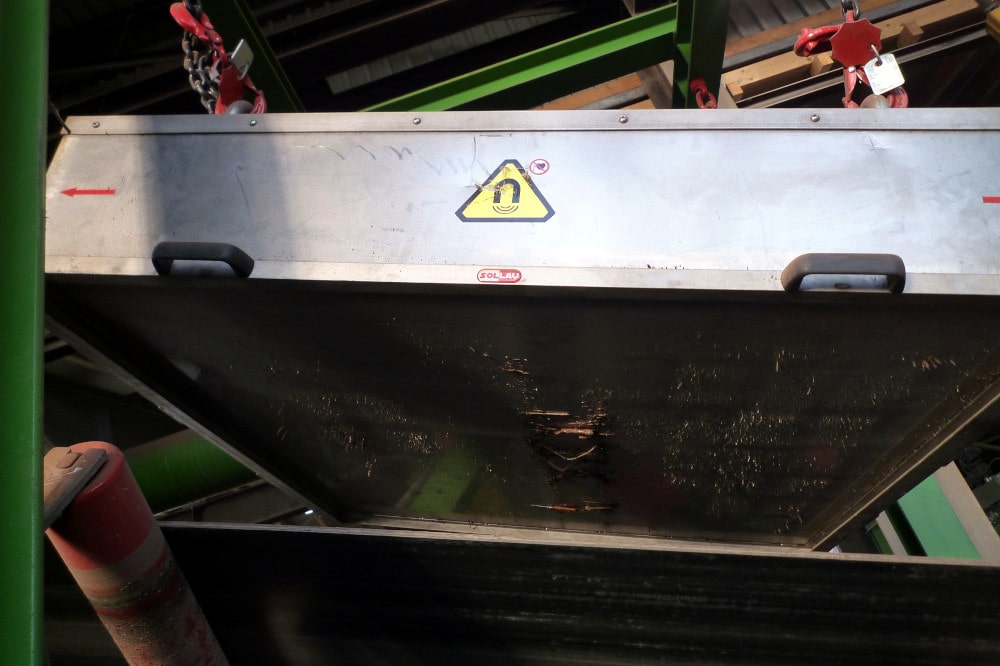

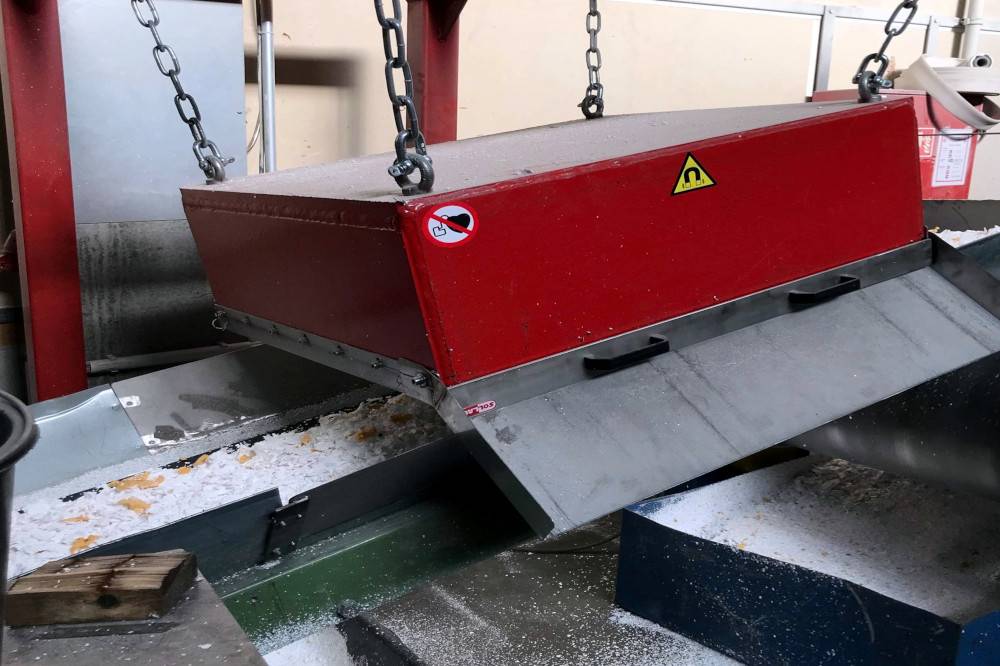

Magnetická deska nad dopravník na kolejové konstrukci s ručním čištěním DND-MCSur demande et avec supplément les plaques magnétiques DND-MC peuvent être équipées d’un panneau de nettoyage coulissant (pouvant être sorti), assurant le nettoyage simple des impuretés magnétiques capturées. Sur la partie inférieure du panneau de nettoyage (qui protège la plaque magnétique) se trouvent les lattes longitudinales, qui empêchent que les impuretés ferromagnétiques capturées sautent sur les noyaux magnétiques (au cours de la sortie et du nettoyage du panneau de nettoyage), tout en assurant un épandage uniform du matériau capturé sur le panneau de nettoyage.

Dimensions de la plaque magnétique

La plaque magnétique avec nettoyage manuel peut être fabriquée en toutes dimensions, à la demande du client.

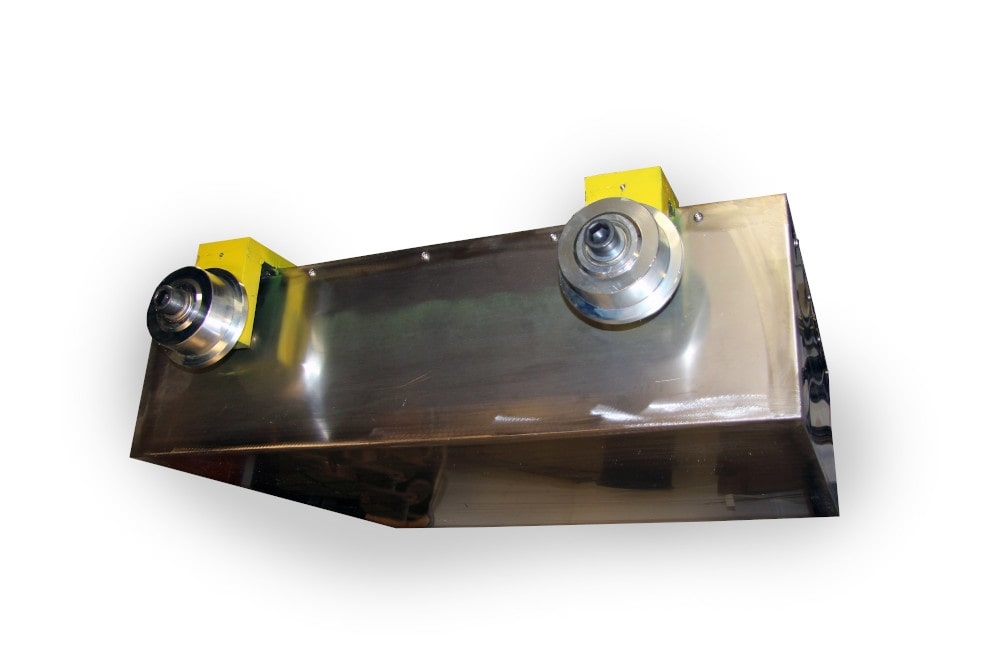

Plaque magnétique sur structure de rails

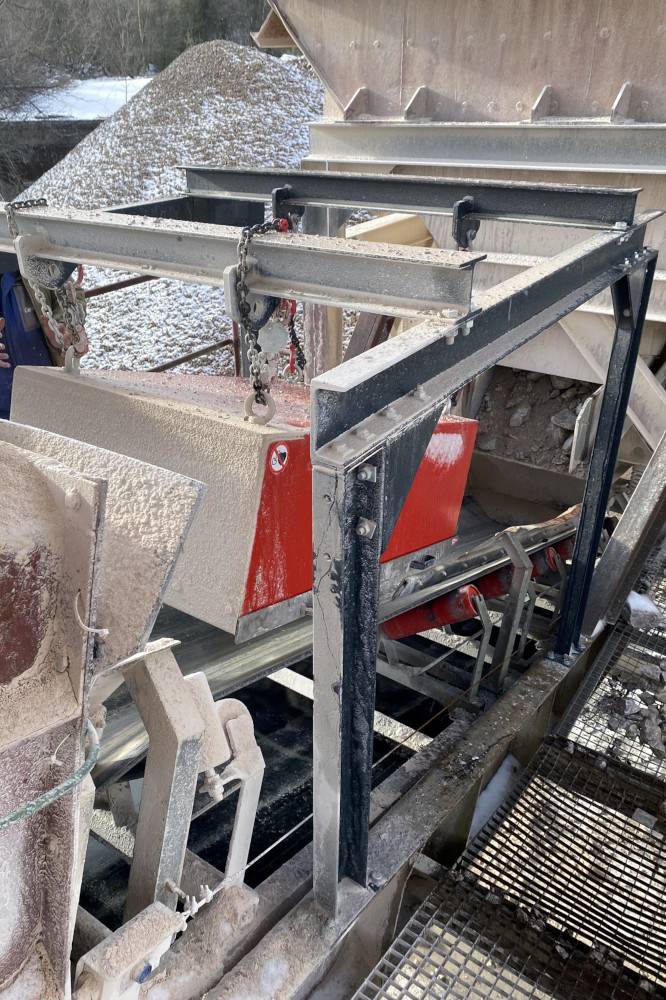

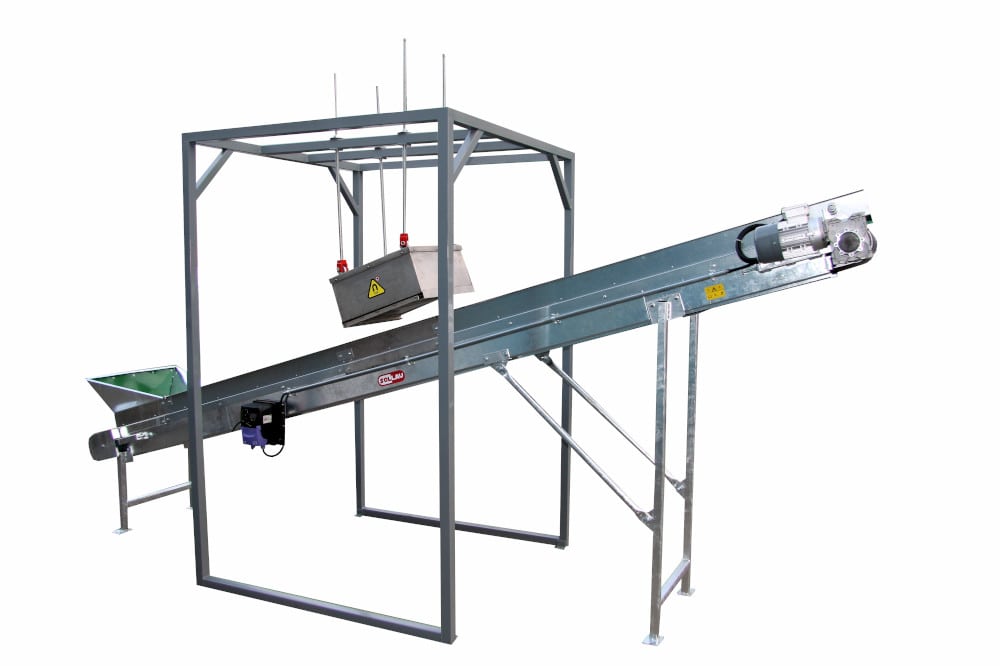

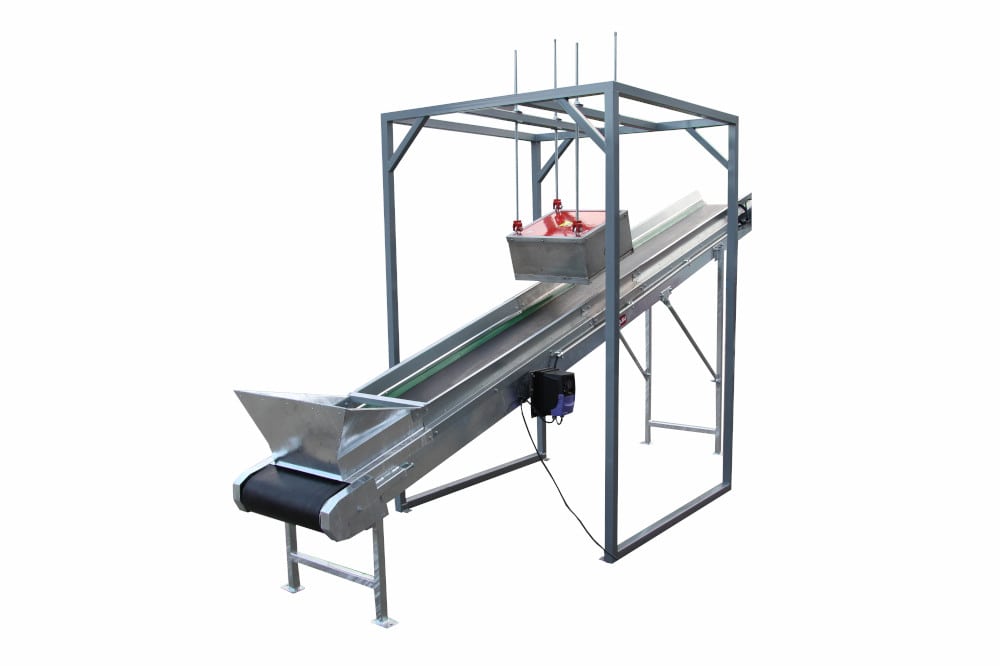

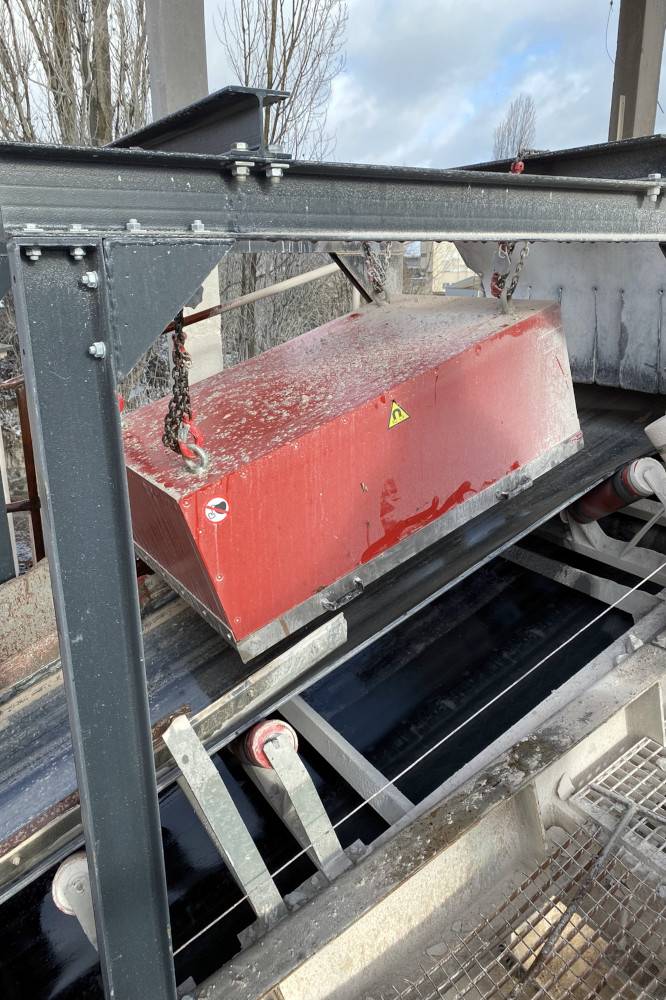

Plaque magnétique sur structure de railsUne alternative sophistiquée à la plaque magnétique à nettoyage manuel est une plaque magnétique placée sur une structure de rails simple, permettant de sortir sans effort la partie inférieure du cache de la plaque magnétique, et de procéder de manière sûre à l'ensemble de l'entretien, en particulier d'éliminer les éléments métalliques retenus, même lorsque le tapis roulant est en marche.

Association d'une plaque magnétique et d'un rouleau magnétique

Afin d'obtenir un taux de séparation maximal, nous recommandons - dans le cas d'une couche épaisse de matériau sur le tapis roulant - de combiner la plaque magnétique accrochée au-dessus du tapis roulant avec un rouleau magnétique, capable de séparer même les particules ferromagnétiques des couches inférieures de matériau.


Nous fabriquons les plaques magnétiques DND-MC en huit lignes différentes (cinq en ferrite et trois en néodyme), afin que même les produits standards soient en mesure de couvrir les besoins et les exigences de la majorité des clients. En même temps, les clients ont ainsi la garantie d’acquérir un produit standard dont les paramètres correspondent précisément à leurs besoins.

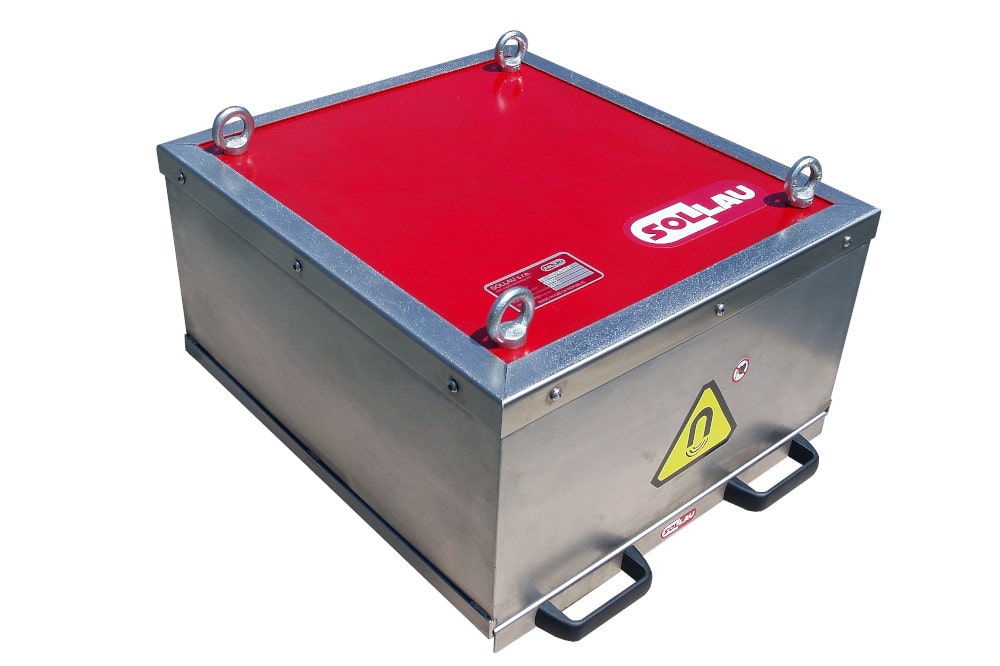

Plaques ferrite

Les avantages principaux des plaques magnétiques en ferrite: résistance thermique, stabilité magnétique, prix bas, champ magnétique profond et très puissant (en cas des lignes plus fortes).

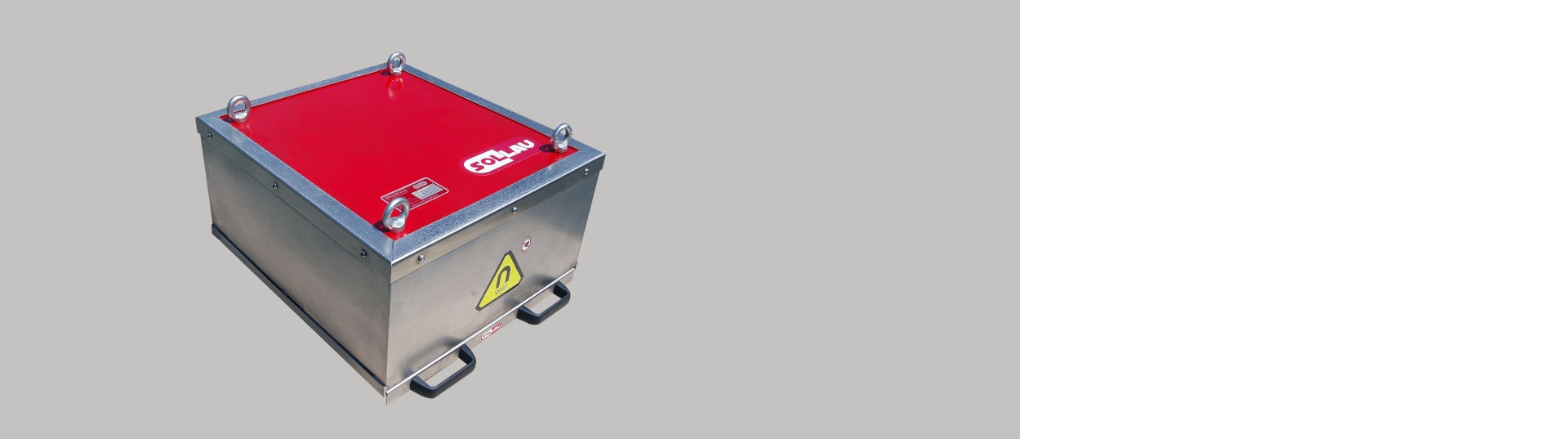

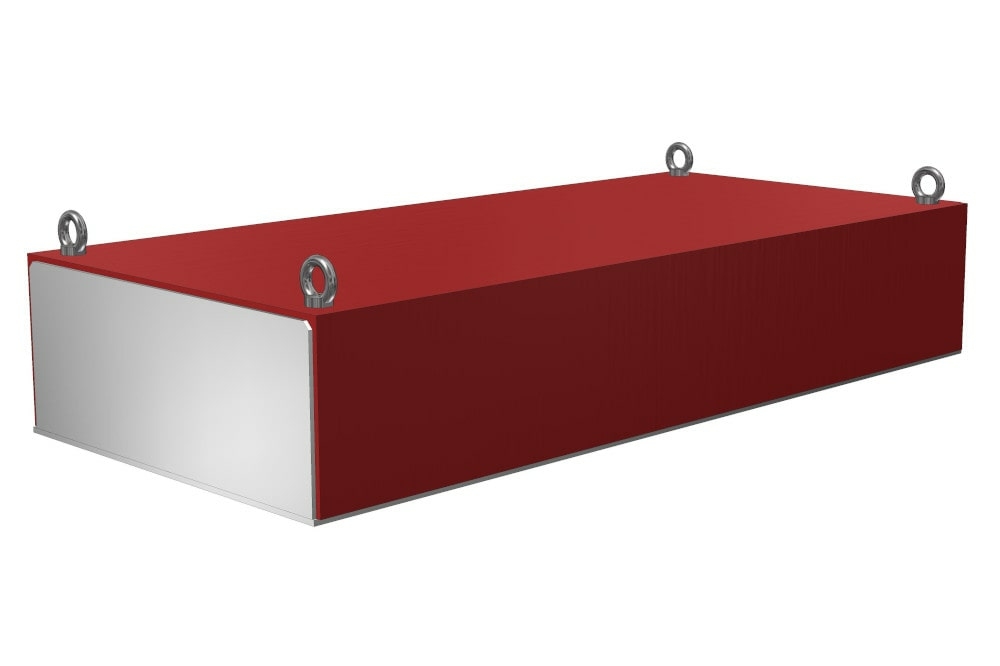

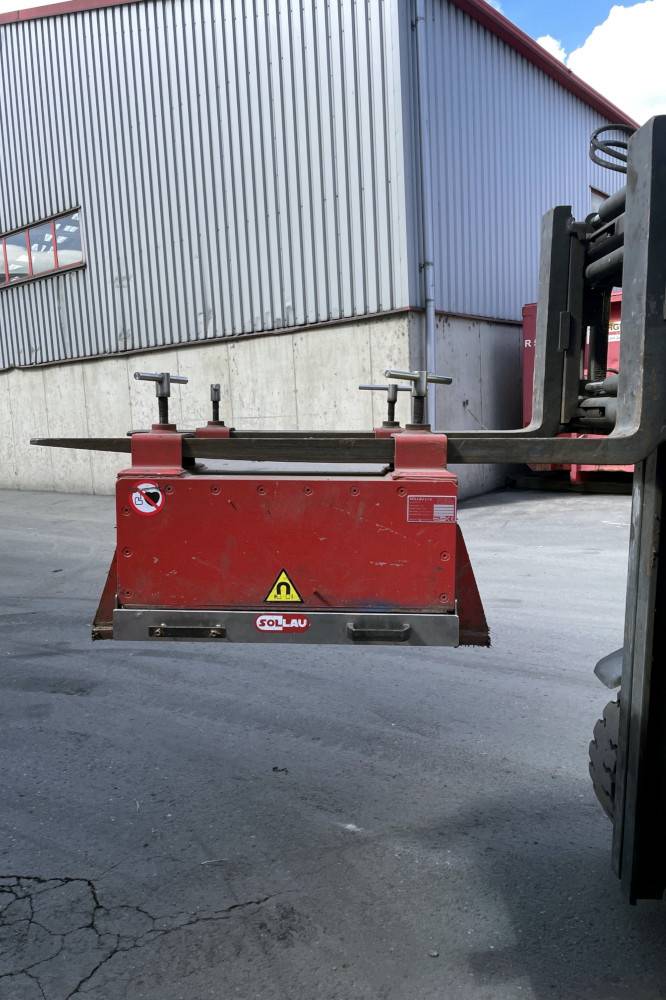

DND-MC M F

Combine la performance standard avec un prix intéressant. Les séparateurs sont destinés aux applications moyennement exigeantes, avec la hauteur d'installation maximale de 200 mm, et sont en mesure de capturer en particulier les grosses particules ferromagnétiques (plus de 1 mm). Un très bon taux de rendement (prix / performance) est un avantage important de ce type de plaque magnétique.

ProduitLargeur max. de la bande de convoyage (mm)Hauteur d'installation max. recommandée (mm)Carte de données (CZ)
en traversen long
DND-MC M1 F 500 650 170 Visualiser le PDF
DND-MC M2 F 700 650 200 Visualiser le PDF
DND-MC M3 F 1000 650 200 Visualiser le PDF
DND-MC M4 F 1200 650 200 Visualiser le PDF
DND-MC M5 F 1400 650 200 Visualiser le PDF
DND-MC M6 F 1600 650 200 Visualiser le PDF
DND-MC M7 F 1800 650 200 Visualiser le PDF

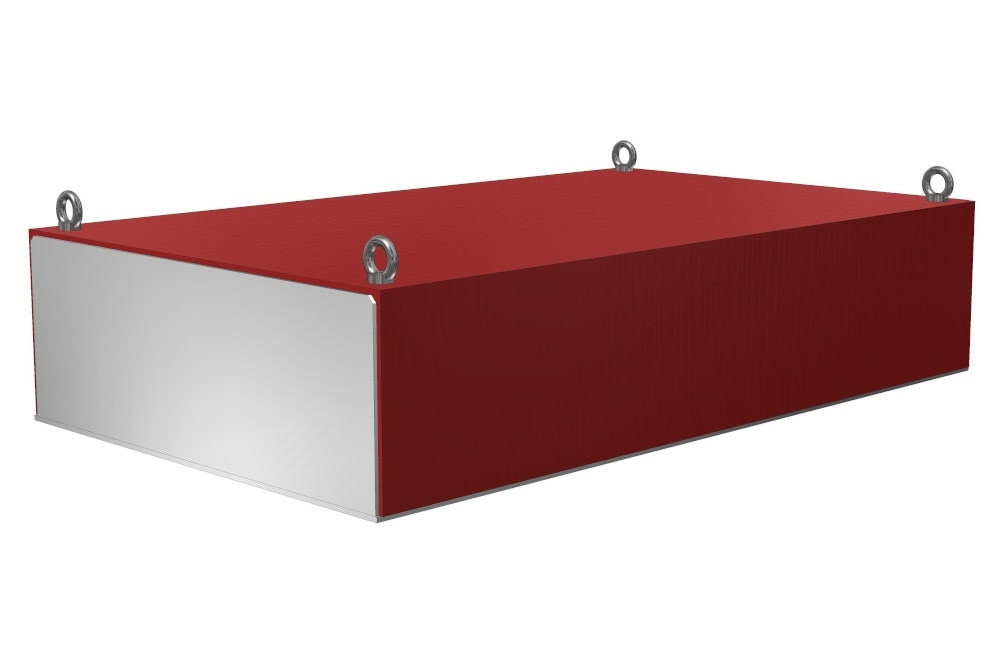

DND-MC Ms F

Est destinée aux utilisateurs exigeants, attendant une haute performance de leur séparateur, même à profondeur accrue. La hauteur maximale d'installation atteint 320 mm.

ProduitLargeur max. de la bande de convoyage (mm)Hauteur d'installation max. recommandée (mm)Carte de données (CZ)
en traversen long
DND-MC Ms2 F 800 850 270 Visualiser le PDF
DND-MC Ms3 F 1000 850 300 Visualiser le PDF
DND-MC Ms4 F 1200 850 320 Visualiser le PDF
DND-MC Ms5 F 1400 850 320 Visualiser le PDF
DND-MC Ms6 F 1600 850 320 Visualiser le PDF
DND-MC Ms7 F 1800 850 320 Visualiser le PDF
DND-MC Ms8 F 2000 850 320 Visualiser le PDF

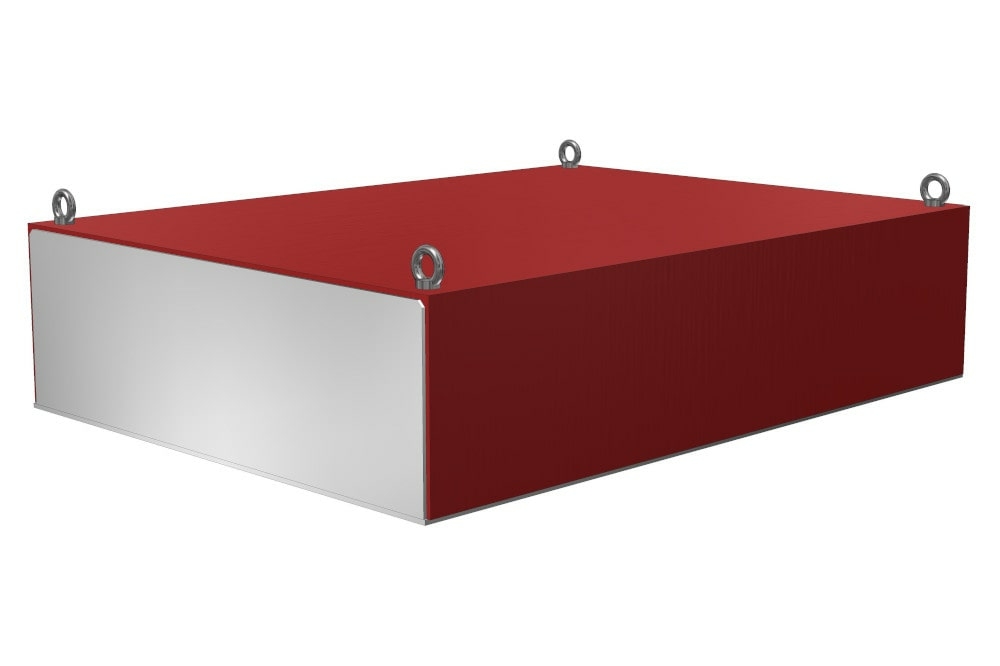

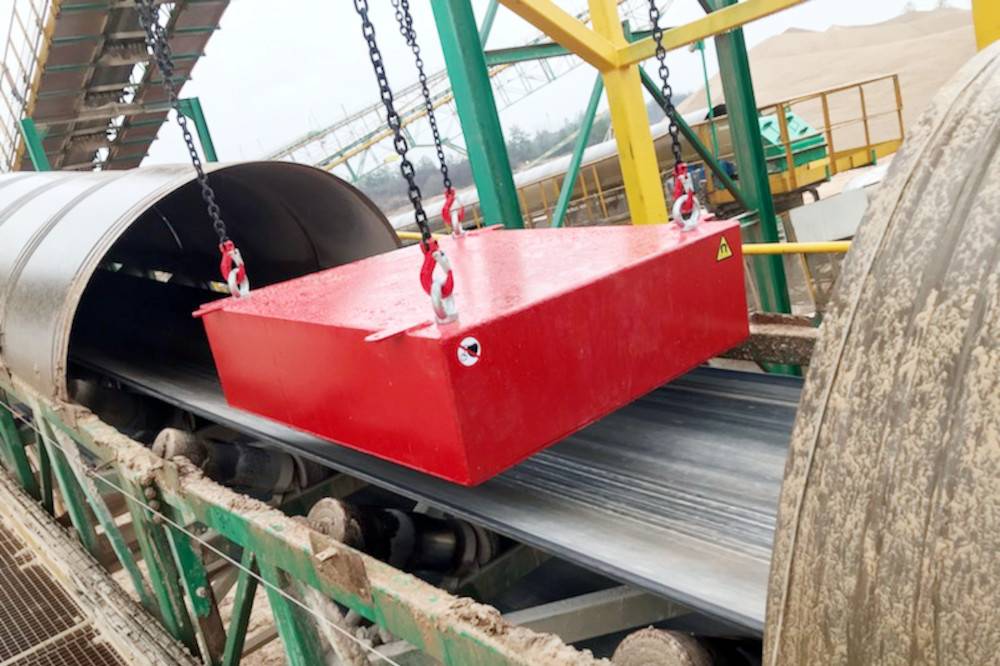

DND-MC Mp F

Est la ligne prévue pour la hauteur d'installation maximale de 340 mm. Un autre avantage de ce produit consiste en sa largeur augmentée.

ProduitLargeur max. de la bande de convoyage (mm)Hauteur d'installation max. recommandée (mm)Carte de données (CZ)
en traversen long
DND-MC Mp2 F 800 1050 290 Visualiser le PDF
DND-MC Mp3 F 1000 1050 320 Visualiser le PDF
DND-MC Mp4 F 1200 1050 340 Visualiser le PDF
DND-MC Mp5 F 1400 1050 340 Visualiser le PDF
DND-MC Mp6 F 1600 1050 340 Visualiser le PDF
DND-MC Mp7 F 1800 1050 340 Visualiser le PDF
DND-MC Mp8 F 2000 1050 340 Visualiser le PDF

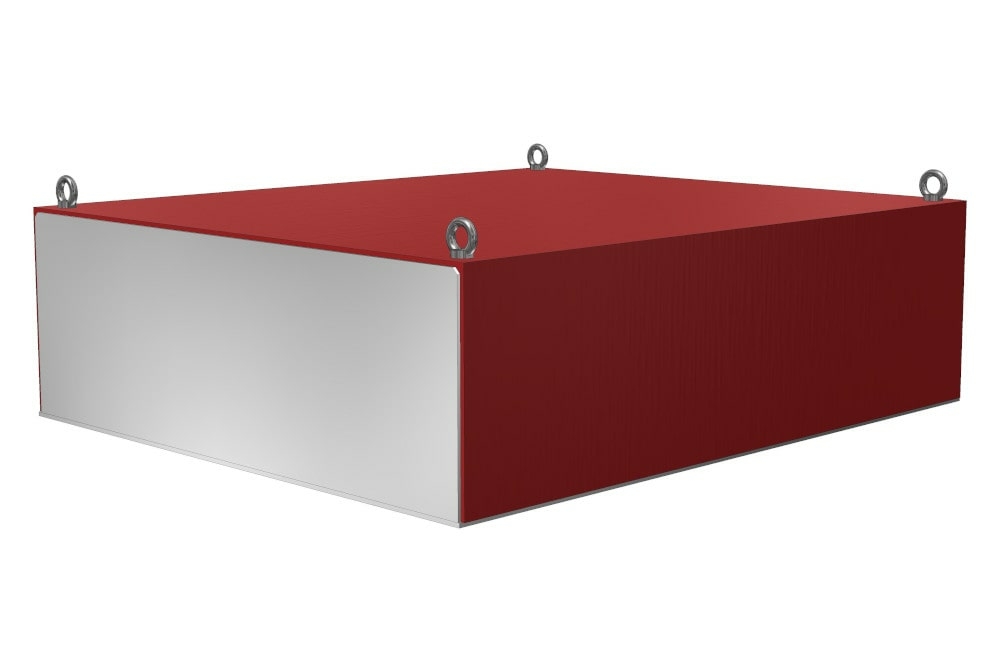

DND-MC Mm F

Est une variante très puissante pour une hauteur d’installation maximale de 400 mm, destinée aux applications exigeantes.

ProduitLargeur max. de la bande de convoyage (mm)Hauteur d'installation max. recommandée (mm)Carte de données (CZ)
en traversen long
DND-MC Mm2 F 800 1200 320 Visualiser le PDF
DND-MC Mm3 F 1000 1200 350 Visualiser le PDF
DND-MC Mm4 F 1200 1200 400 Visualiser le PDF
DND-MC Mm5 F 1400 1200 400 Visualiser le PDF
DND-MC Mm6 F 1600 1200 400 Visualiser le PDF
DND-MC Mm7 F 1800 1200 400 Visualiser le PDF
DND-MC Mm8 F 2000 1200 400 Visualiser le PDF

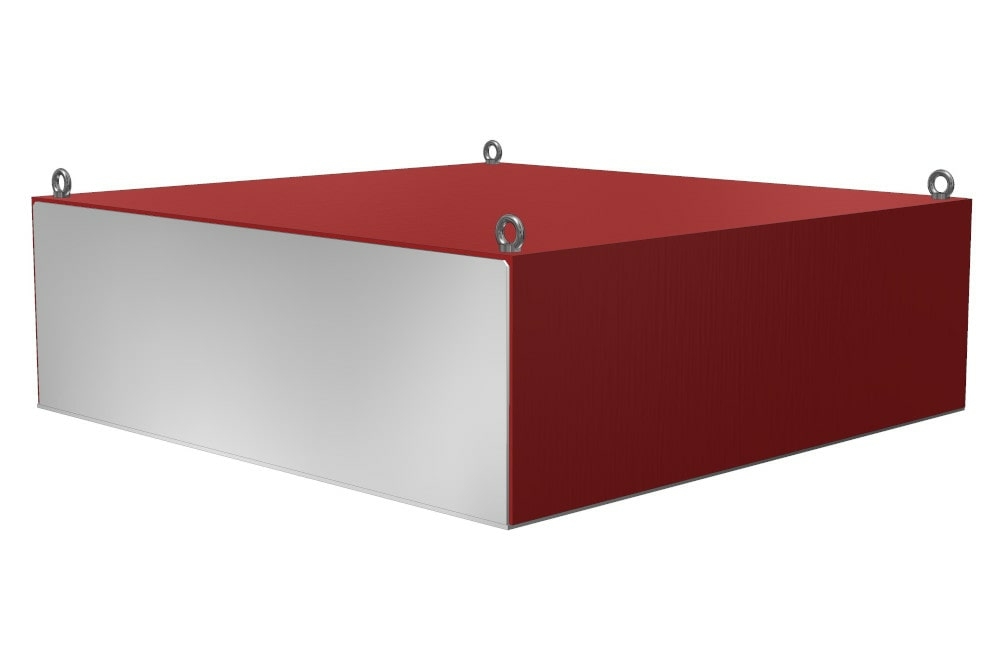

DND-MC Mx F

Est la plus puissante des plaques magnétiques de la marque SOLLAU. L'induction magnétique de ces équipements atteint la limite des possibilités actuelles en terme de puissance des aimants permanents et peut être dépassée seulement par les séparateurs électromagnétiques. Cette série est destinée aux plus hautes exigences de séparation: grande profondeur, hautes et lourdes couches de matériau. La hauteur de suspension maximale de ces séparateurs atteint jusqu’à 450 mm (soit dit an passant, le poids de la plus puissante série ferrite Mx F est à peu près huit fois supérieur au poids de la plus légère série M F !).

ProduitLargeur max. de la bande de convoyage (mm)Hauteur d'installation max. recommandée (mm)Carte de données (CZ)
en traversen long
DND-MC Mx3 F 1000 1450 450 Visualiser le PDF
DND-MC Mx4 F 1200 1450 450 Visualiser le PDF
DND-MC Mx5 F 1400 1450 450 Visualiser le PDF
DND-MC Mx6 F 1600 1450 450 Visualiser le PDF
DND-MC Mx7 F 1800 1450 450 Visualiser le PDF
DND-MC Mx8 F 2000 1450 450 Visualiser le PDF

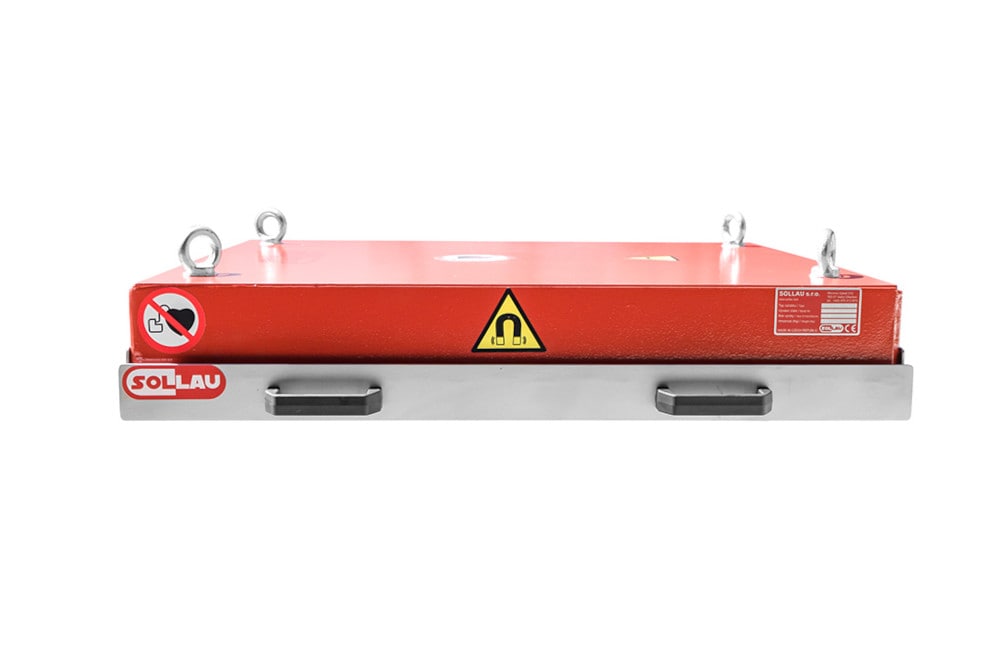

Plaques en néodyme

Le champ magnétique extrêmement fort (mais de relativement courte portée) et le faible poids sont les avantages les plus importants des plaques en néodyme. Pour cela, on les emploie en particulier aux endroits où les limitations de poids empêchent le recours aux plaques magnétiques ferrite ou bien dans les cas où une efficacité de séparation extrêmement haute est requise à des profondeurs modérées (par exemple dans le domaine des équipements mobiles de broyage, de recyclage, etc.).

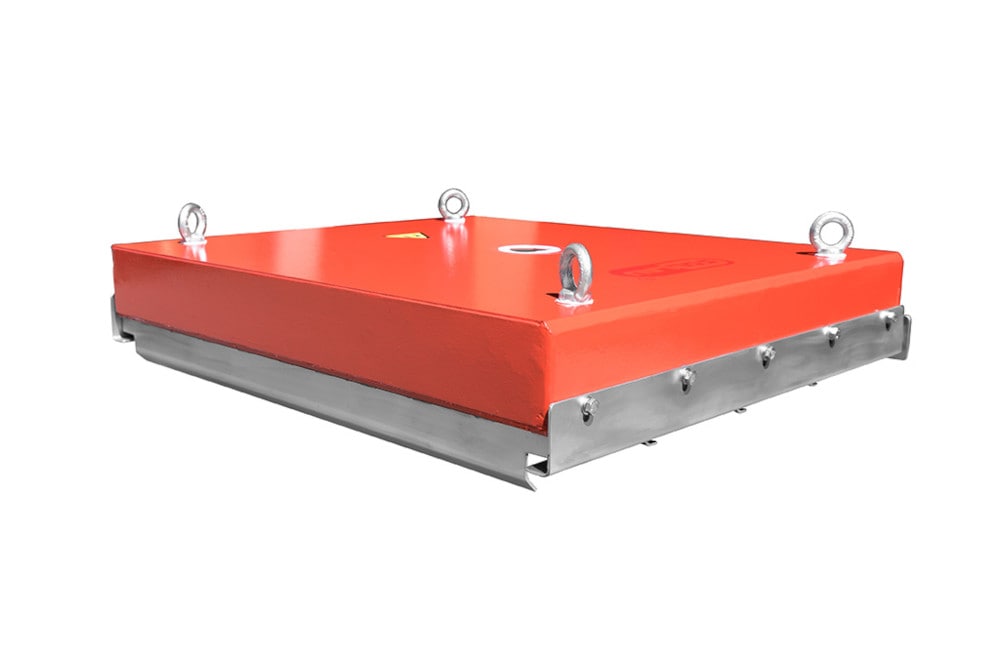

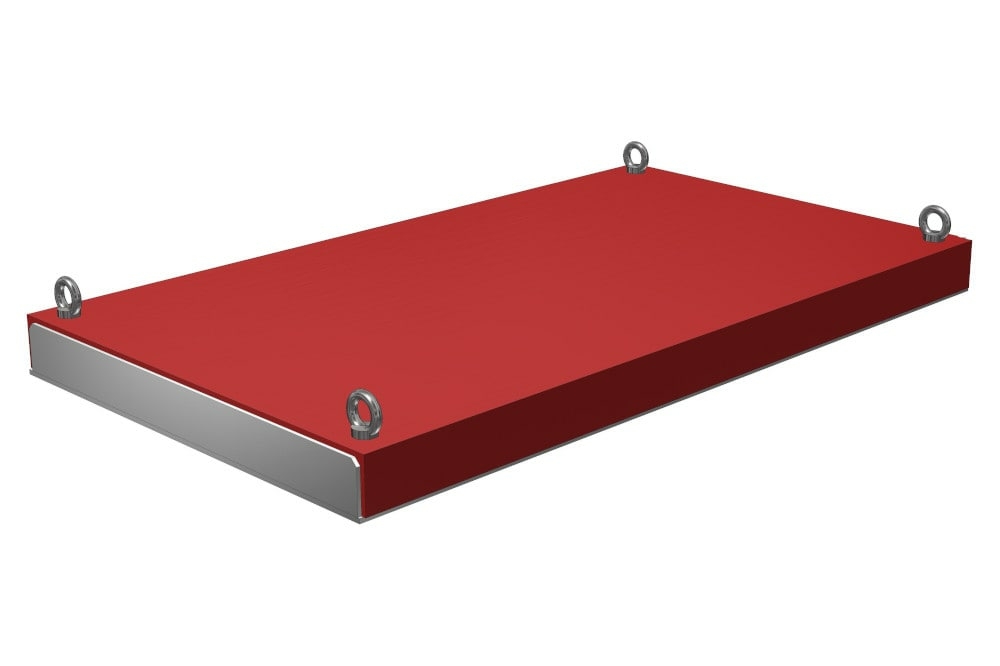

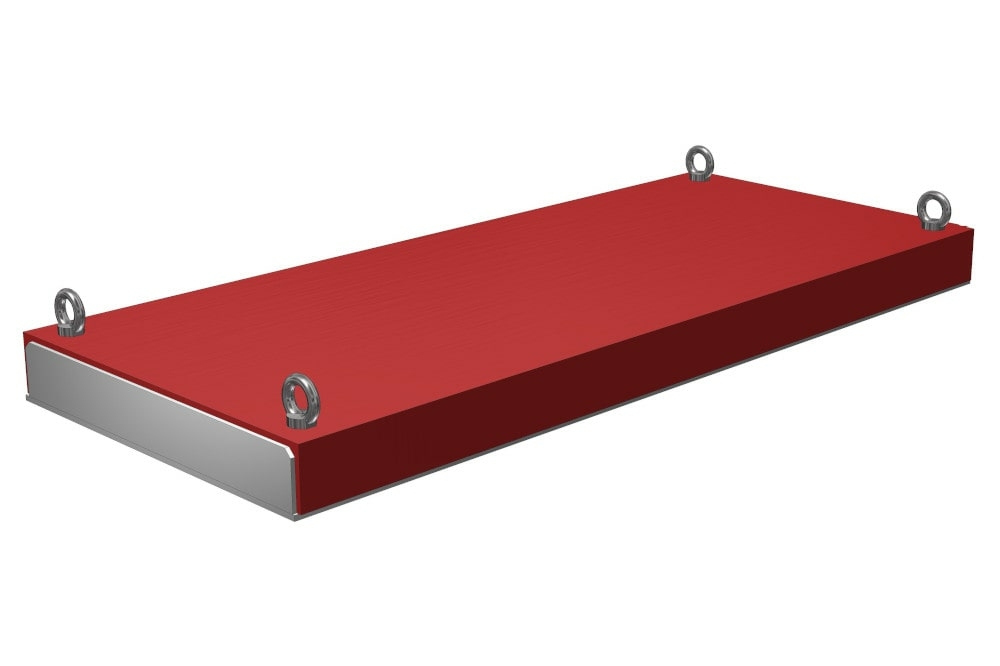

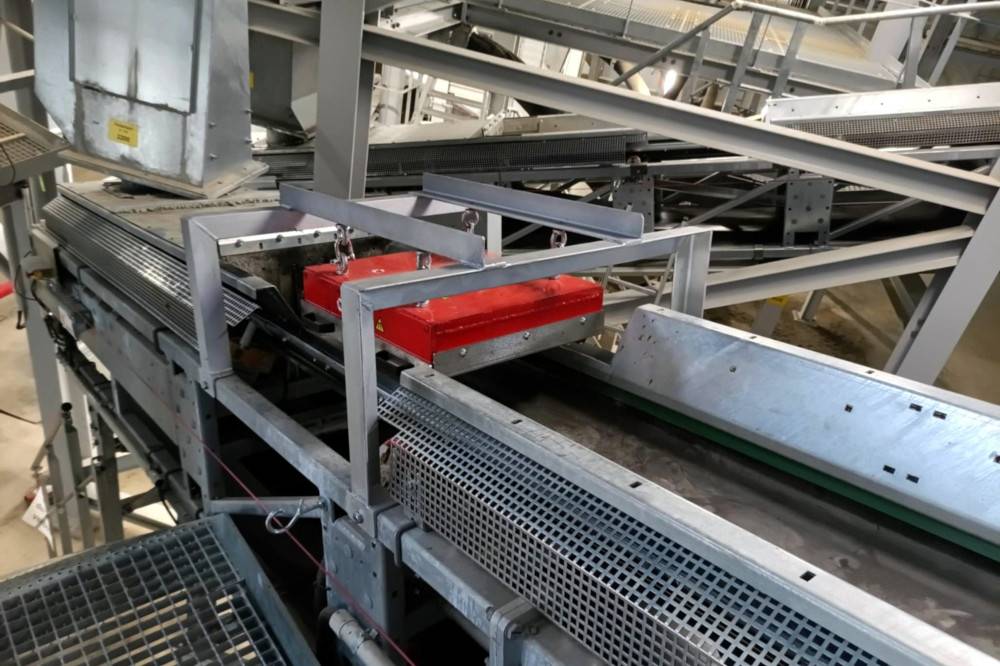

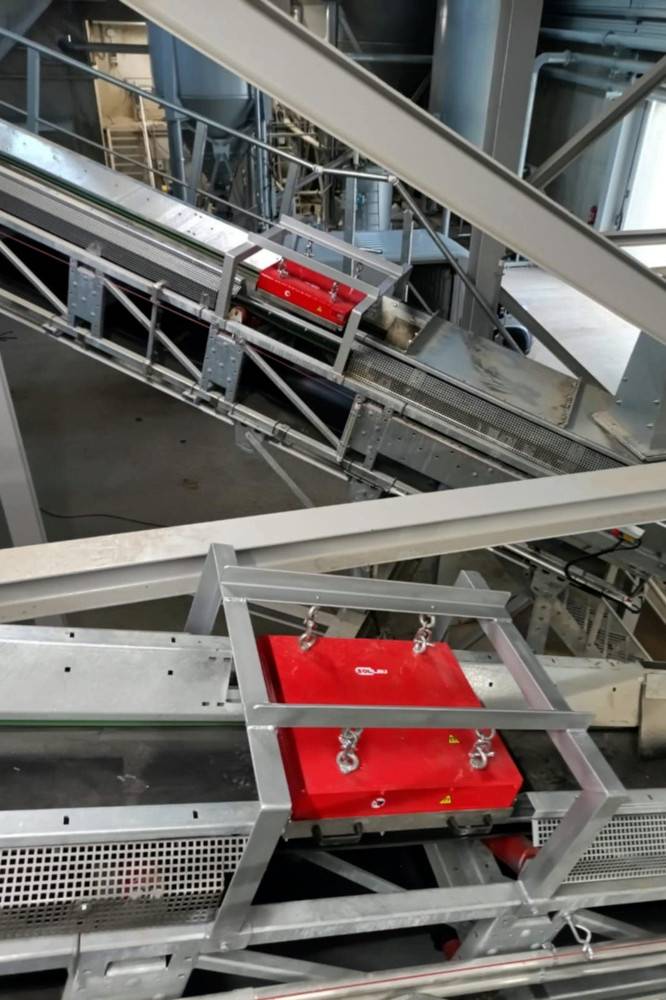

DND-MC N

Est la séries la plus légère, prévue pour la hauteur d'installation maximale de 200 mm. A profondeur réduite, la plaque peut capturer même des impuretés plus petites que 1 mm.

ProduitLargeur max. de la bande de convoyage (mm)
En cas d'installation en travers, au-dessus du convoyeur
Hauteur d'installation max. recommandée (mm)Carte de données (CZ)
DND-MC N1 500 200 Visualiser le PDF
DND-MC N2 800 200 Visualiser le PDF
DND-MC N3 1000 200 Visualiser le PDF
DND-MC N4 1200 200 Visualiser le PDF
DND-MC N5 1400 200 Visualiser le PDF
DND-MC N6 1600 200 Visualiser le PDF
DND-MC N7 1800 200 Visualiser le PDF

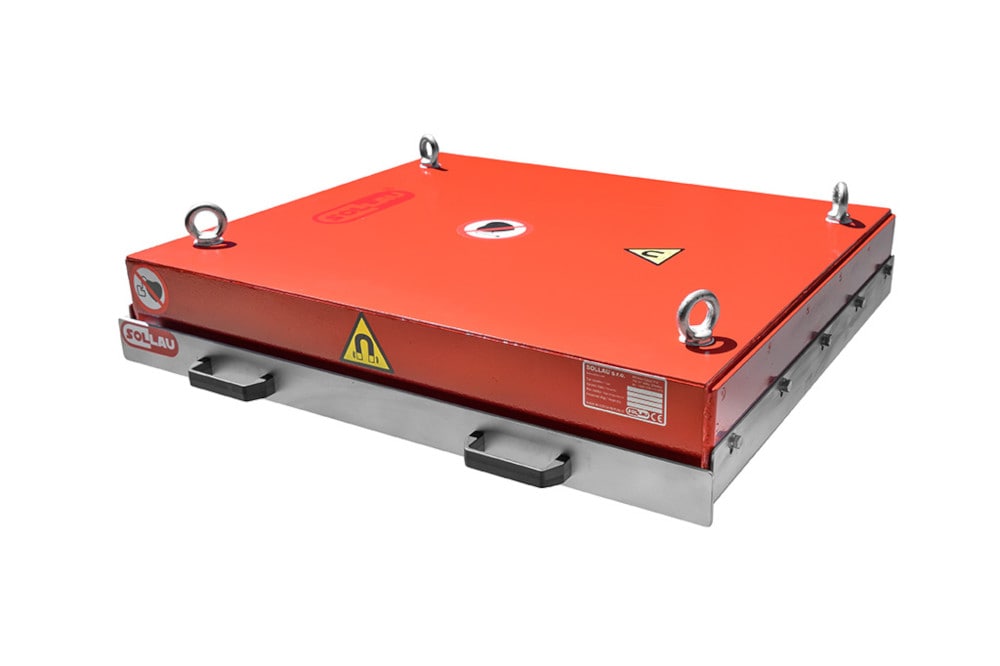

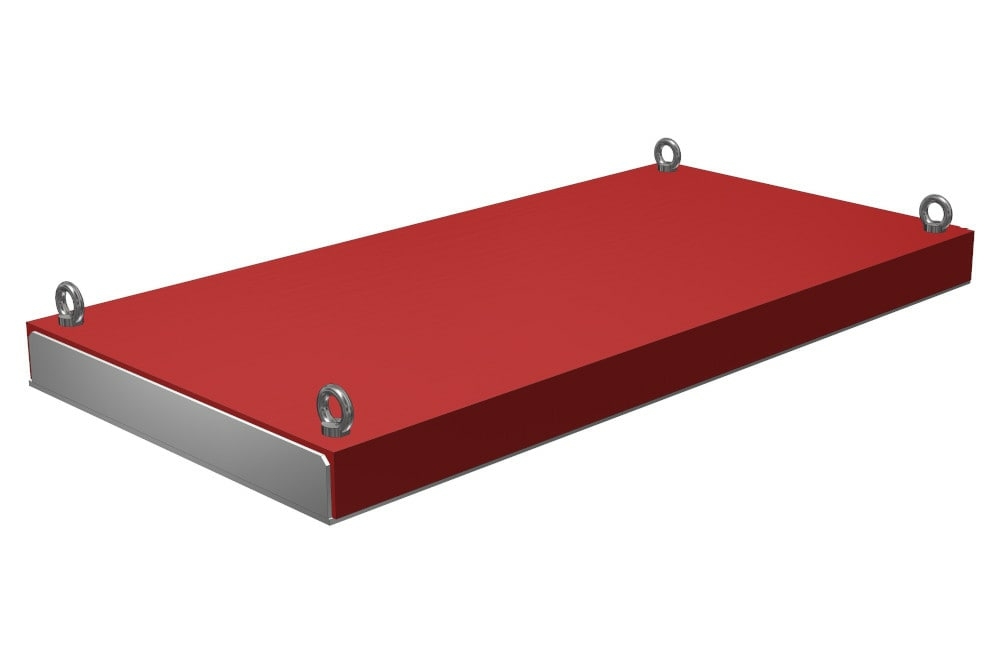

DND-MC Ns

Est la variante en néodyme plus puissante pour une hauteur d’installation maximale de 220 mm, destinée aux applications moyennement exigeantes. Son avantage est la forte induction magnétique à courte distance, la capture d’impuretés magnétiques plus petites et le faible poids.

Produit*Largeur max. de la bande de convoyage (mm)
En cas d'installation en travers, au-dessus du convoyeur
Hauteur d'installation max. recommandée (mm)Carte de données (CZ)
DND-MC Ns1 500 220 Visualiser le PDF
DND-MC Ns2 800 220 Visualiser le PDF
DND-MC Ns3 1000 220 Visualiser le PDF
DND-MC Ns4 1200 220 Visualiser le PDF
DND-MC Ns5 1400 220 Visualiser le PDF
DND-MC Ns6 1600 220 Visualiser le PDF
DND-MC Ns7 1800 220 Visualiser le PDF

DND-MC Nm

Est la gamme néodyme la plus puissante, destinée en particulier pour les applications mobiles exigeantes une efficacité extrêmement importante à des profondeurs modérées. La hauteur maximale d'installation atteint 250 mm.

ProduitLargeur max. de la bande de convoyage (mm)
En cas d'installation en travers, au-dessus du convoyeur
Hauteur d'installation max. recommandée (mm)Carte de données (CZ)
DND-MC Nm1 500 300 Visualiser le PDF
DND-MC Nm2 800 300 Visualiser le PDF
DND-MC Nm3 1000 300 Visualiser le PDF
DND-MC Nm4 1200 300 Visualiser le PDF
DND-MC Nm5 1400 300 Visualiser le PDF
DND-MC Nm6 1600 300 Visualiser le PDF
DND-MC Nm7 1800 300 Visualiser le PDF


Dans quels secteurs industriels utiliser un séparateur magnétique à plaque?

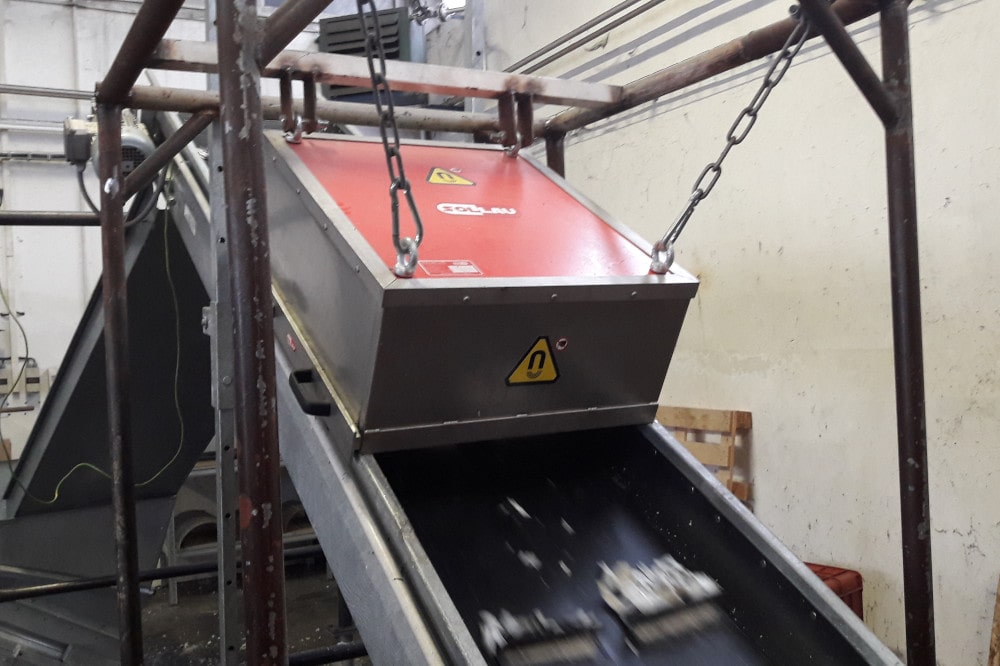

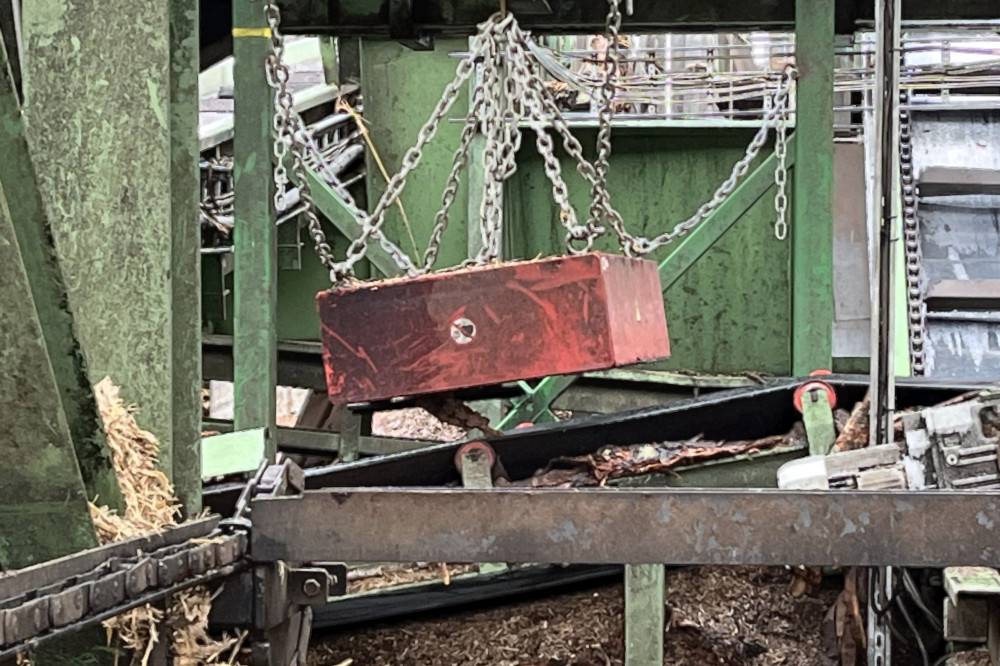

La plaque magnétique avec nettoyage manuel trouve application par exemple dans le domaine du recyclage, de l'extraction, de l'industrie du plastique, du verre et de traitement du bois.
