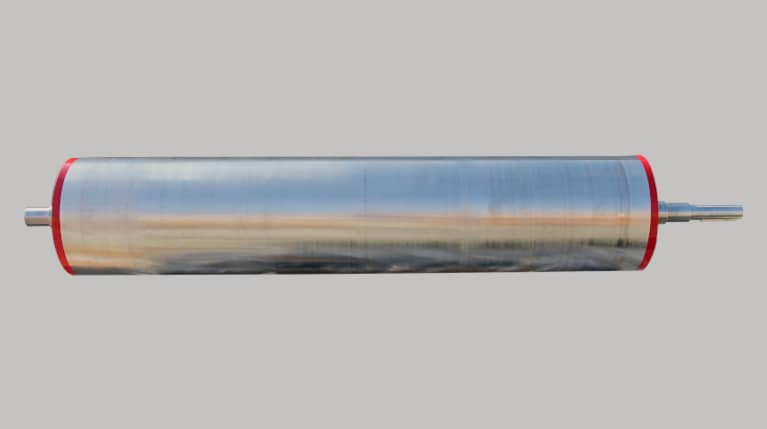

Rouleau magnétique MV
Le rouleau magnétique MV sert à la séparation ininterrompue et automatique des particules ferromagnétiques depuis les substances granulaires.
Installation d'un rouleau magnétique
A l'intérieur du rouleau magnétique, tournant sur un axe, est installée une série de noyaux magnétiques (en ferrite ou néodyme). Le rouleau magnétique s'intègre habituellement dans un convoyeur et devient (contrairement au tambour magnétique) sa partie intégrante.

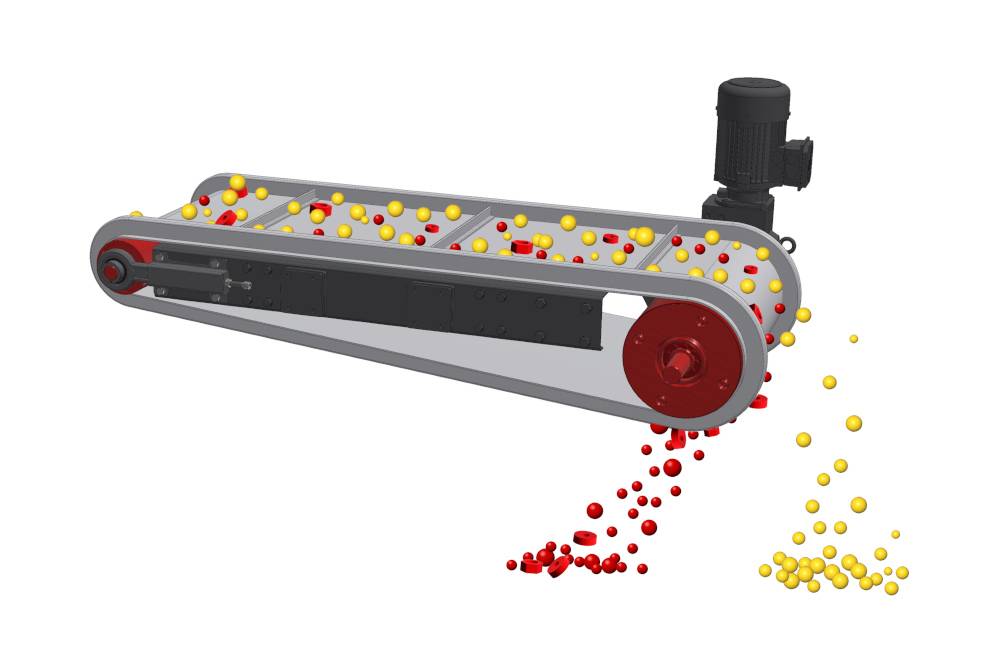

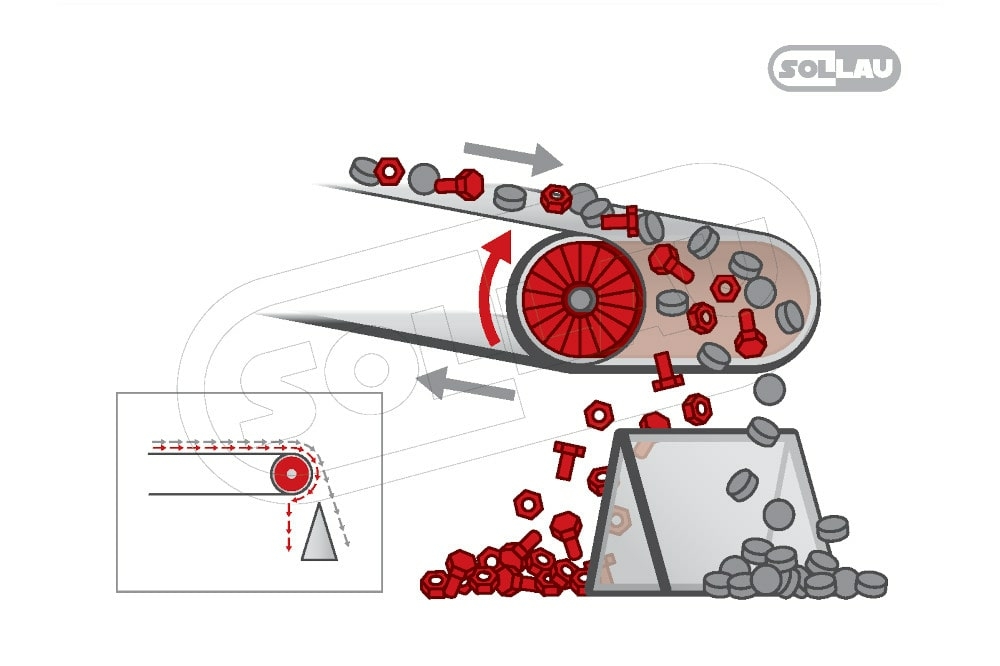

Comment fonctionne un rouleau magnétique?
Les particules métalliques, transportées sur le tapis roulant ensemble avec le matériau à purifier, sont capturées sous l'effet du champ magnétique et emmenées jusqu'à l'axe du rouleau (les particules non magnétiques tombent déjà avant sous l'effet de la gravité, dans une zone séparée avant le rouleau).
Recommandation
Le champ magnétique au niveau du rouleau magnétique atteint une hauteur d'environ 100 mm, c'est pourquoi il est recommandé que la hauteur de matériau transférée sur le tapis ne dépasse pas 80 mm.
Avantages d'un ruleau magnétique
Grâce à la qualité des matériaux utilisés lors de la fabrication du rouleau magnétique (acier inoxydable, ensemble d'aimants permanents en ferrite ou NdFeB) et de la structure robuste, le rouleau magnétique est un équipement fiable, sans entretien, facile à installer et peu exigeant, avec une grande longévité.
Lors de l'application d'aimants permanents en ferrite, une longévité quasiment illimitée est garantie, cependant, si une force magnétique plus importante ou la capture de fines particules ferromagnétiques est demandée, nous recommandons de munir le rouleau d'aimants au néodyme extrêmement puissante à base de terres rares.
MV 154
Rouleau magnétique d'un diamètre de 154 mm sert à la séparation ininterrompue et automatique des particules ferromagnétiques depuis les substances granulaires. À l'intérieur du rouleau magnétique qui tourne sur l'arbre se trouve une série de noyaux magnétiques.
Version en ferrite
Produit | Capacité maximale (m3/h) | Largeur idéale de la bande de convoyage (mm) | Diamètre du rouleau (mm) | Type d'aimant | Carte de données (EN) |
---|---|---|---|---|---|
MV 154 F 200 | 15 | 200 | 154 | Ferit | Visualiser le PDF |
MV 154 F 300 | 20 | 300 | 154 | Ferit | Visualiser le PDF |
MV 154 F 400 | 25 | 400 | 154 | Ferit | Visualiser le PDF |
MV 154 F 500 | 30 | 500 | 154 | Ferit | Visualiser le PDF |
MV 154 F 600 | 35 | 600 | 154 | Ferit | Visualiser le PDF |
MV 154 F 700 | 40 | 700 | 154 | Ferit | Visualiser le PDF |
MV 154 F 800 | 45 | 800 | 154 | Ferit | Visualiser le PDF |
MV 154 F 900 | 50 | 900 | 154 | Ferit | Visualiser le PDF |
MV 154 F 1000 | 60 | 1000 | 154 | Ferit | Visualiser le PDF |
Version en néodyme
Produit | Capacité maximale (m3/h) | Largeur idéale de la bande de convoyage (mm) | Diamètre du rouleau (mm) | Typ magnetu | Carte de données (EN) |
---|---|---|---|---|---|
MV 154 N 200 | 15 | 200 | 154 | Neodym | Visualiser le PDF |
MV 154 N 300 | 20 | 300 | 154 | Neodym | Visualiser le PDF |
MV 154 N 400 | 25 | 400 | 154 | Neodym | Visualiser le PDF |
MV 154 N 500 | 30 | 500 | 154 | Neodym | Visualiser le PDF |
MV 154 N 600 | 35 | 600 | 154 | Neodym | Visualiser le PDF |
MV 154 N 700 | 40 | 700 | 154 | Neodym | Visualiser le PDF |
MV 154 N 800 | 45 | 800 | 154 | Neodym | Visualiser le PDF |
MV 154 N 900 | 50 | 900 | 154 | Neodym | Visualiser le PDF |
MV 154 N 1000 | 60 | 1000 | 154 | Neodym | Visualiser le PDF |
MV 204
Rouleau magnétique d'un diamètre de 204 mm sert à la séparation ininterrompue et automatique des particules ferromagnétiques depuis les substances granulaires. À l'intérieur du rouleau magnétique qui tourne sur l'arbre se trouve une série de noyaux magnétiques.
Feritová verze
Produit | Capacité maximale (m3/h) | Largeur idéale de la bande de convoyage (mm) | Diamètre du rouleau (mm) | Type d'aimant | Carte de données (EN) |
---|---|---|---|---|---|
MV 204 F 200 | 20 | 200 | 204 | Ferit | Visualiser le PDF |
MV 204 F 300 | 25 | 300 | 204 | Ferit | Visualiser le PDF |
MV 204 F 400 | 30 | 400 | 204 | Ferit | Visualiser le PDF |
MV 204 F 500 | 35 | 500 | 204 | Ferit | Visualiser le PDF |
MV 204 F 600 | 40 | 600 | 204 | Ferit | Visualiser le PDF |
MV 204 F 700 | 45 | 700 | 204 | Ferit | Visualiser le PDF |
MV 204 F 800 | 50 | 800 | 204 | Ferit | Visualiser le PDF |
MV 204 F 900 | 60 | 900 | 204 | Ferit | Visualiser le PDF |
MV 204 F 1000 | 75 | 1000 | 204 | Ferit | Visualiser le PDF |
Version en néodyme
Produit | Capacité maximale (m3/h) | Largeur idéale de la bande de convoyage (mm) | Diamètre du rouleau (mm) | Type d'aimant | Carte de données (EN) |
---|---|---|---|---|---|
MV 204 N 200 | 20 | 200 | 204 | Neodym | Visualiser le PDF |
MV 204 N 300 | 25 | 300 | 204 | Neodym | Visualiser le PDF |
MV 204 N 400 | 30 | 400 | 204 | Neodym | Visualiser le PDF |
MV 204 N 500 | 35 | 500 | 204 | Neodym | Visualiser le PDF |
MV 204 N 600 | 40 | 600 | 204 | Neodym | Visualiser le PDF |
MV 204 N 700 | 45 | 700 | 204 | Neodym | Visualiser le PDF |
MV 204 N 800 | 50 | 800 | 204 | Neodym | Visualiser le PDF |
MV 204 N 900 | 60 | 900 | 204 | Neodym | Visualiser le PDF |
MV 204 N 1000 | 75 | 1000 | 204 | Neodym | Visualiser le PDF |
MV 254
Rouleau magnétique d'un diamètre de 254 mm sert à la séparation ininterrompue et automatique des particules ferromagnétiques depuis les substances granulaires. À l'intérieur du rouleau magnétique qui tourne sur l'arbre se trouve une série de noyaux magnétiques.
Version en ferrite
Produit | Capacité maximale (m3/h) | Largeur idéale de la bande de convoyage (mm) | Diamètre du rouleau (mm) | Type d'aimant | Carte de données (EN) |
---|---|---|---|---|---|
MV 254 F 200 | 20 | 200 | 254 | Ferit | Visualiser le PDF |
MV 254 F 300 | 25 | 300 | 254 | Ferit | Visualiser le PDF |
MV 254 F 400 | 30 | 400 | 254 | Ferit | Visualiser le PDF |
MV 254 F 500 | 35 | 500 | 254 | Ferit | Visualiser le PDF |
MV 254 F 600 | 40 | 600 | 254 | Ferit | Visualiser le PDF |
MV 254 F 700 | 45 | 700 | 254 | Ferit | Visualiser le PDF |
MV 254 F 800 | 50 | 800 | 254 | Ferit | Visualiser le PDF |
MV 254 F 900 | 60 | 900 | 254 | Ferit | Visualiser le PDF |
MV 254 F 1000 | 75 | 1000 | 254 | Ferit | Visualiser le PDF |
Certains produits appartenant à cette gamme de modèles sont disponibles en stock et peuvent donc être immédiatement enlevés. Nous élargissons sans cesse l’offre de séparateurs magnétiques que nous avons en stock afin de pouvoir vous approvisionner au plus vite. Veuillez contacter notre agent commercial pour en savoir plus sur les disponibilités.
Version en néodyme
Produit | Capacité maximale (m3/h) | Largeur idéale de la bande de convoyage (mm) | Diamètre du rouleau (mm) | Type d'aimant | Carte de données (EN) |
---|---|---|---|---|---|
MV 254 N 200 | 20 | 200 | 254 | Neodym | Visualiser le PDF |
MV 254 N 300 | 25 | 300 | 254 | Neodym | Visualiser le PDF |
MV 254 N 400 | 30 | 400 | 254 | Neodym | Visualiser le PDF |
MV 254 N 500 | 35 | 500 | 254 | Neodym | Visualiser le PDF |
MV 254 N 600 | 40 | 600 | 254 | Neodym | Visualiser le PDF |
MV 254 N 700 | 45 | 700 | 254 | Neodym | Visualiser le PDF |
MV 254 N 800 | 50 | 800 | 254 | Neodym | Visualiser le PDF |
MV 254 N 900 | 60 | 900 | 254 | Neodym | Visualiser le PDF |
MV 254 N 1000 | 75 | 1000 | 254 | Neodym | Visualiser le PDF |
MV 304
Rouleau magnétique d'un diamètre de 304 mm sert à la séparation ininterrompue et automatique des particules ferromagnétiques depuis les substances granulaires. À l'intérieur du rouleau magnétique qui tourne sur l'arbre se trouve une série de noyaux magnétiques.
Version en ferrite
Produit | Capacité maximale (m3/h) | Largeur idéale de la bande de convoyage (mm) | Diamètre du rouleau (mm) | Type d'aimant | Carte de données (EN) |
---|---|---|---|---|---|
MV 304 F 200 | 15 | 200 | 304 | Ferit | Visualiser le PDF |
MV 304 F 300 | 25 | 300 | 304 | Ferit | Visualiser le PDF |
MV 304 F 400 | 35 | 400 | 304 | Ferit | Visualiser le PDF |
MV 304 F 500 | 45 | 500 | 304 | Ferit | Visualiser le PDF |
MV 304 F 600 | 55 | 600 | 304 | Ferit | Visualiser le PDF |
MV 304 F 700 | 65 | 700 | 304 | Ferit | Visualiser le PDF |
MV 304 F 800 | 75 | 800 | 304 | Ferit | Visualiser le PDF |
MV 304 F 900 | 85 | 900 | 304 | Ferit | Visualiser le PDF |
MV 304 F 1000 | 95 | 1000 | 304 | Ferit | Visualiser le PDF |
Version en néodyme
Produit | Capacité maximale (m3/h) | Largeur idéale de la bande de convoyage (mm) | Diamètre du rouleau (mm) | Type d'aimant | Carte de données (EN) |
---|---|---|---|---|---|
MV 304 N 200 | 15 | 200 | 304 | Neodym | Visualiser le PDF |
MV 304 N 300 | 25 | 300 | 304 | Neodym | Visualiser le PDF |
MV 304 N 400 | 35 | 400 | 304 | Neodym | Visualiser le PDF |
MV 304 N 500 | 45 | 500 | 304 | Neodym | Visualiser le PDF |
MV 304 N 600 | 55 | 600 | 304 | Neodym | Visualiser le PDF |
MV 304 N 700 | 65 | 700 | 304 | Neodym | Visualiser le PDF |
MV 304 N 800 | 75 | 800 | 304 | Neodym | Visualiser le PDF |
MV 304 N 900 | 85 | 900 | 304 | Neodym | Visualiser le PDF |
MV 304 N 1000 | 95 | 1000 | 304 | Neodym | Visualiser le PDF |
MV 406
Rouleau magnétique d'un diamètre de 406 mm sert à la séparation ininterrompue et automatique des particules ferromagnétiques depuis les substances granulaires. À l'intérieur du rouleau magnétique qui tourne sur l'arbre se trouve une série de noyaux magnétiques.
Version en ferrite
Produit | Capacité maximale (m3/h) | Largeur idéale de la bande de convoyage (mm) | Diamètre du rouleau (mm) | Type d'aimant | Carte de données (EN) |
---|---|---|---|---|---|
MV 406 F 300 | 35 | 300 | 406 | Ferit | Visualiser le PDF |
MV 406 F 400 | 45 | 400 | 406 | Ferit | Visualiser le PDF |
MV 406 F 500 | 55 | 500 | 406 | Ferit | Visualiser le PDF |
MV 406 F 600 | 65 | 600 | 406 | Ferit | Visualiser le PDF |
MV 406 F 700 | 75 | 700 | 406 | Ferit | Visualiser le PDF |
MV 406 F 800 | 90 | 800 | 406 | Ferit | Visualiser le PDF |
MV 406 F 900 | 120 | 900 | 406 | Ferit | Visualiser le PDF |
MV 406 F 1000 | 140 | 1000 | 406 | Ferit | Visualiser le PDF |
Version en néodyme
Produit | Capacité maximale (m3/h) | Largeur idéale de la bande de convoyage (mm) | Diamètre du rouleau (mm) | Type d'aimant | Carte de données (EN) |
---|---|---|---|---|---|
MV 406 N 300 | 35 | 300 | 406 | Neodym | Visualiser le PDF |
MV 406 N 400 | 45 | 400 | 406 | Neodym | Visualiser le PDF |
MV 406 N 500 | 55 | 500 | 406 | Neodym | Visualiser le PDF |
MV 406 N 600 | 65 | 600 | 406 | Neodym | Visualiser le PDF |
MV 406 N 700 | 75 | 700 | 406 | Neodym | Visualiser le PDF |
MV 406 N 800 | 90 | 800 | 406 | Neodym | Visualiser le PDF |
MV 406 N 900 | 120 | 900 | 406 | Neodym | Visualiser le PDF |
MV 406 N 1000 | 140 | 1000 | 406 | Neodym | Visualiser le PDF |
MV 506
Rouleau magnétique d'un diamètre de 506 mm sert à la séparation ininterrompue et automatique des particules ferromagnétiques depuis les substances granulaires. À l'intérieur du rouleau magnétique qui tourne sur l'arbre se trouve une série de noyaux magnétiques.
Version en ferrite
Produit | Capacité maximale (m3/h) | Largeur idéale de la bande de convoyage (mm) | Diamètre du rouleau (mm) | Type d'aimant | Carte de données (EN) |
---|---|---|---|---|---|
MV 506 F 300 | 45 | 300 | 506 | Ferit | Visualiser le PDF |
MV 506 F 400 | 55 | 400 | 506 | Ferit | Visualiser le PDF |
MV 506 F 500 | 70 | 500 | 506 | Ferit | Visualiser le PDF |
MV 506 F 600 | 85 | 600 | 506 | Ferit | Visualiser le PDF |
MV 506 F 700 | 105 | 700 | 506 | Ferit | Visualiser le PDF |
MV 506 F 800 | 125 | 800 | 506 | Ferit | Visualiser le PDF |
MV 506 F 900 | 145 | 900 | 506 | Ferit | Visualiser le PDF |
MV 506 F 1000 | 180 | 1000 | 506 | Ferit | Visualiser le PDF |
Version en néodyme
Produit | Capacité maximale (m3/h) | Largeur idéale de la bande de convoyage (mm) | Diamètre du rouleau (mm) | Type d'aimant | Carte de données (EN) |
---|---|---|---|---|---|
MV 506 N 300 | 45 | 300 | 506 | Neodym | Visualiser le PDF |
MV 506 N 400 | 55 | 400 | 506 | Neodym | Visualiser le PDF |
MV 506 N 500 | 70 | 500 | 506 | Neodym | Visualiser le PDF |
MV 506 N 600 | 85 | 600 | 506 | Neodym | Visualiser le PDF |
MV 506 N 700 | 105 | 700 | 506 | Neodym | Visualiser le PDF |
MV 506 N 800 | 125 | 800 | 506 | Neodym | Visualiser le PDF |
MV 506 N 900 | 145 | 900 | 506 | Neodym | Visualiser le PDF |
MV 506 N 1000 | 165 | 1000 | 506 | Neodym | Visualiser le PDF |
MV 609
Rouleau magnétique d'un diamètre de 609 mm sert à la séparation ininterrompue et automatique des particules ferromagnétiques depuis les substances granulaires. À l'intérieur du rouleau magnétique qui tourne sur l'arbre se trouve une série de noyaux magnétiques.
Version en ferrite
Produit | Capacité maximale (m3/h) | Largeur idéale de la bande de convoyage (mm) | Diamètre du rouleau (mm) | Type d'aimant | Carte de données (EN) |
---|---|---|---|---|---|
MV 609 F 300 | 55 | 300 | 609 | Ferit | Visualiser le PDF |
MV 609 F 400 | 70 | 400 | 609 | Ferit | Visualiser le PDF |
MV 609 F 500 | 85 | 500 | 609 | Ferit | Visualiser le PDF |
MV 609 F 600 | 100 | 600 | 609 | Ferit | Visualiser le PDF |
MV 609 F 700 | 150 | 700 | 609 | Ferit | Visualiser le PDF |
MV 609 F 800 | 190 | 800 | 609 | Ferit | Visualiser le PDF |
MV 609 F 900 | 205 | 900 | 609 | Ferit | Visualiser le PDF |
MV 609 F 1000 | 220 | 1000 | 609 | Ferit | Visualiser le PDF |
Dans quels secteurs industriels utiliser un rouleau magnétique?
Les rouleaux magnétiques trouvent leur application en particulier dans le domaine du recyclage et du traitement des déchets, de l'industrie du bois, du plastique, dans l'extraction et le traitement de minéraux etc.
Recyclage des déchets et récupération de métaux
Industrie de la machinerie et de la fonderie, manutention / levage
Industrie du papier
Industrie du tabac
Industrie textile
Industrie céramique et verriere
Industrie minière, carrières de pierre
Industrie des chaux et ciments
Industrie chimique et des peintures
Industrie automobile
Industrie alimentaire
Industrie du bois
Industrie du caoutchouc et des plastiques.
Centrales thermiques
