Flotteurs magnétiques de tôles MC
Les flotteurs de tôles MC SOLLAU sont équipés en standard de puissants aimants en ferrite (il est possible sur demande de livrer ces séparateurs avec des aimants extrêmement puissants au néodyme NdFeB). Les séparateurs sont utilisés pour séparer facilement les tôles empilées.

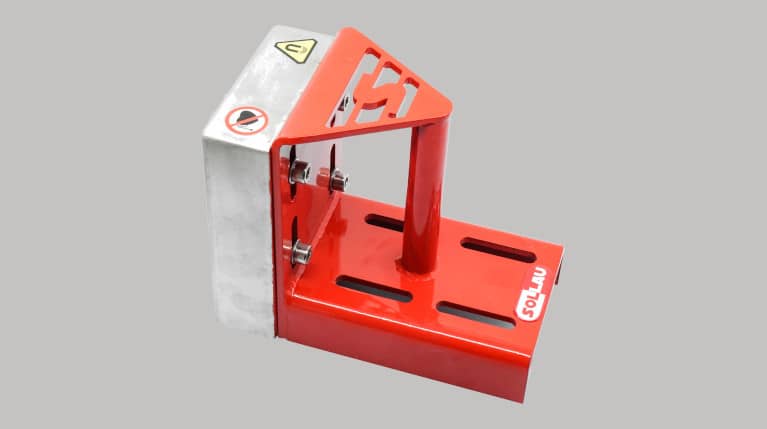

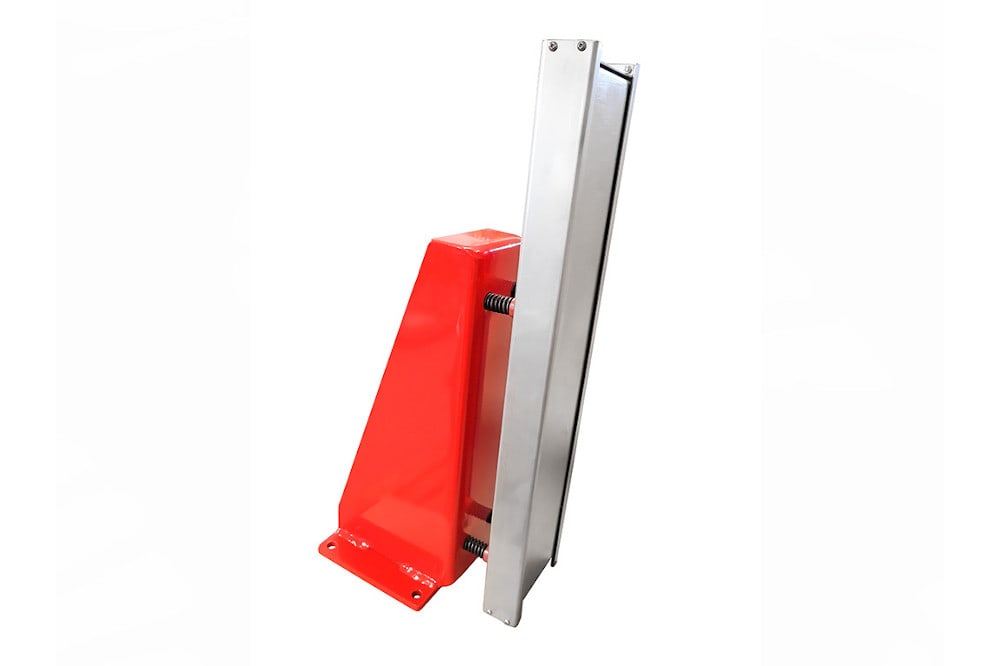

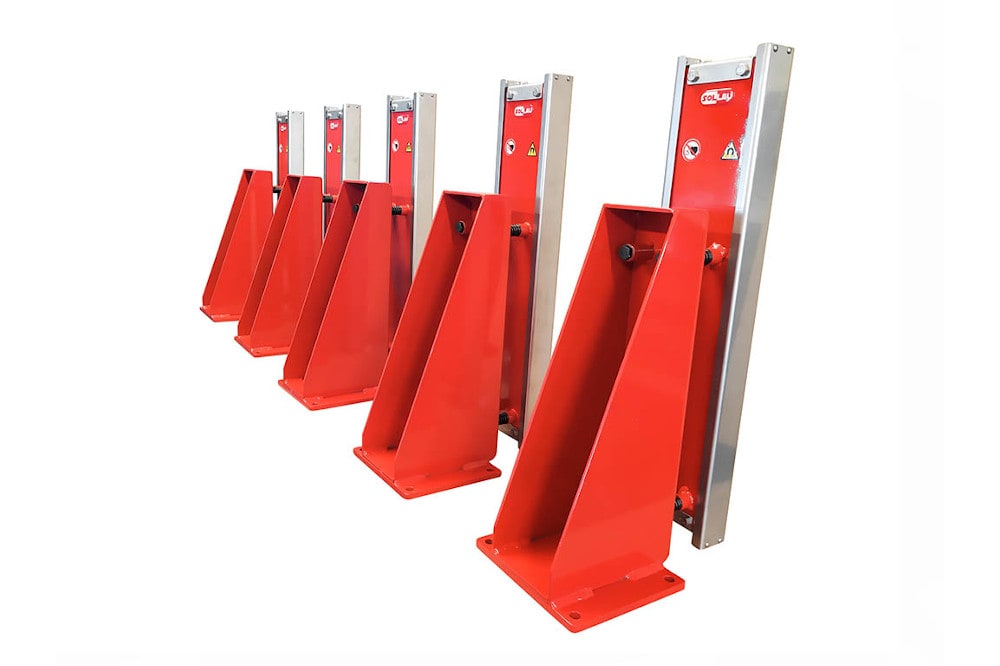

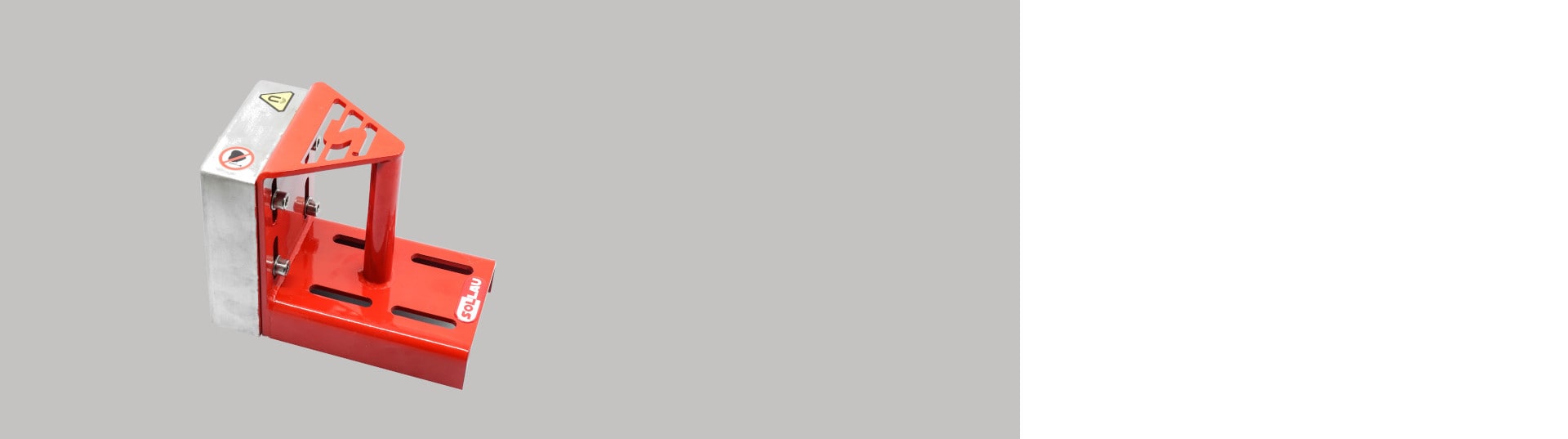

Un séparateur de tôles est composé d’un châssis supportant un carter en acier inoxydable, lui-même renfermant un aimant permanent.
Comment fonctionnent les clarificateurs de tôles magnétiques?
Équipés en standard d’aimant en ferrite, les séparateurs de tôles MC SOLLAU sont utilisés pour séparer les tôles ferromagnétiques d’une épaisseur inférieure à 3 mm et empilées sur une hauteur maximale de 530 mm. Avant de sélectionner le type (et la quantité) de séparateurs magnétiques nécessaires, il convient de déterminer la surface et l’épaisseur des tôles ferromagnétiques à manipuler, la hauteur maximale de leur empilement ainsi que le traitement superficiel des tôles (à savoir, si les tôles sont collantes, les conditions de la tôle (humidité, houille, sable etc.), la qualité superficielle de la tôle, tous ces paramètres influençant les performances des séparateurs.

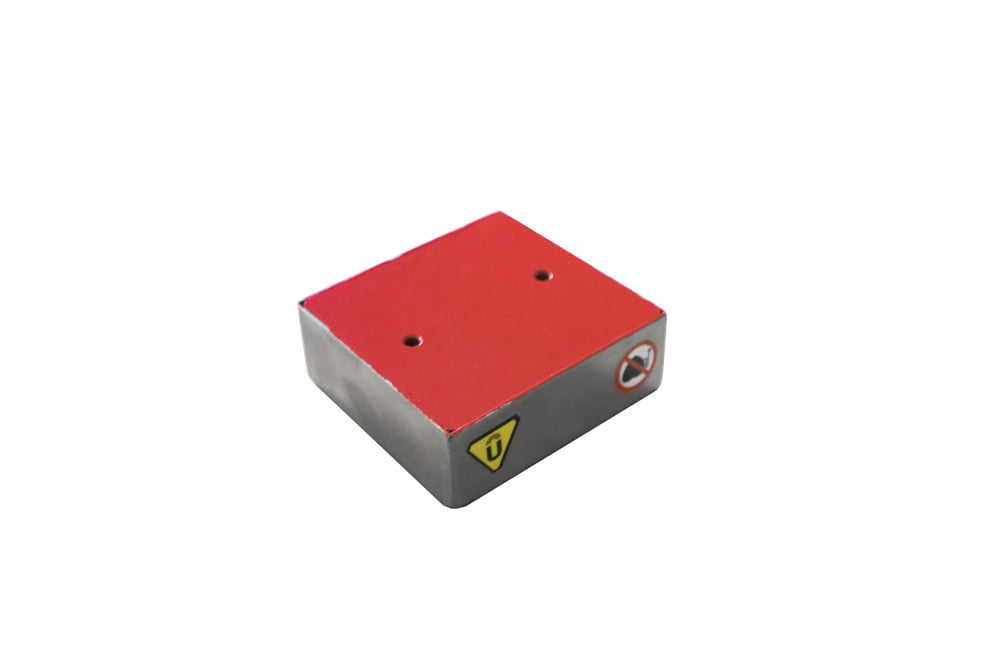

Par exemple, les caractéristiques d’un ou plusieurs séparateurs destinés à séparer des tôles sèches d’une épaisseur de 1 mm, de dimension 900 mm x 600 mm et empilées sur une hauteur de 50 mm, seront complètement différentes d’un ou plusieurs clarificateurs destinés à séparer des tôles grasses d’une épaisseur de 2,5 mm, de dimension 2 000 mm x 1 000 mm et empilées sur une hauteur de 500 mm. Dans le premier cas, le plus « faible » séparateur, du type MC-F80, sera suffisant alors qu’il sera nécessaire dans le second cas d’utiliser simultanément plusieurs séparateurs plus « forts », du type MC-F530.
Avantages des flotteurs magnétiques de tôles MC
- le champ magnétique généré par les séparateurs de tôles est puissant, stable et constant pendant de longues années,
- les séparateurs ont de petites dimensions et un faible poids,
- le système de séparation des tôles à l’aide de séparateurs magnétiques est beaucoup moins coûteux que d’autres systèmes de séparation des tôles, comme par exemple à l’aide d’air comprimé,
- l’utilisation de séparateurs magnétiques supprime la laborieuse séparation mécanique des tôles, en particulier celles collées entre elles par un film d’huile, de graisse, de produit à polir, etc. et réduit le risque d’endommagement de la surface des tôles lors de leur manipulation pour traitement ultérieur,

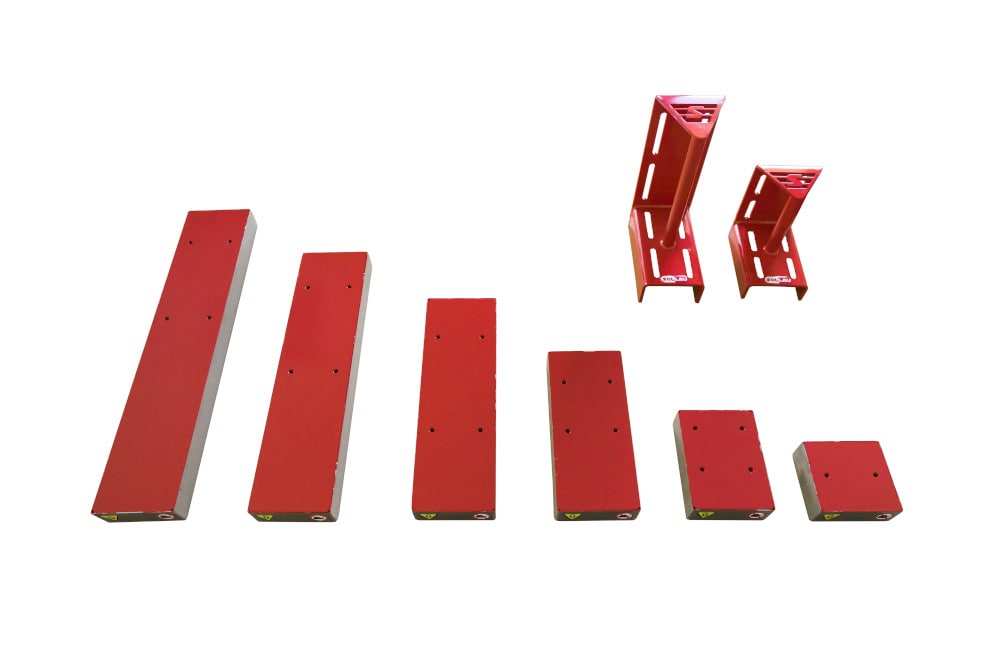

- la conception exceptionnelle des séparateurs permet la fixation de quatre types différents de boîtiers magnétiques sur un même châssis de base. Cela signifie que si le client possède déjà un châssis de base d’un séparateur SOLLAU et qu’il a besoin d’un séparateur de tôles de puissance différente, il ne commandera que le carter magnétique correspondant à ses besoins qu’il fixera facilement au châssis à l’aide de boulons,
- les carter magnétiques peuvent être également utilisés de façon indépendante, sans être fixés sur le châssis d’un séparateur. Mais leur utilisation est beaucoup plus simple lorsqu’ils sont fixés sur un châssis.
Comment utiliser des flotteurs de tôles?

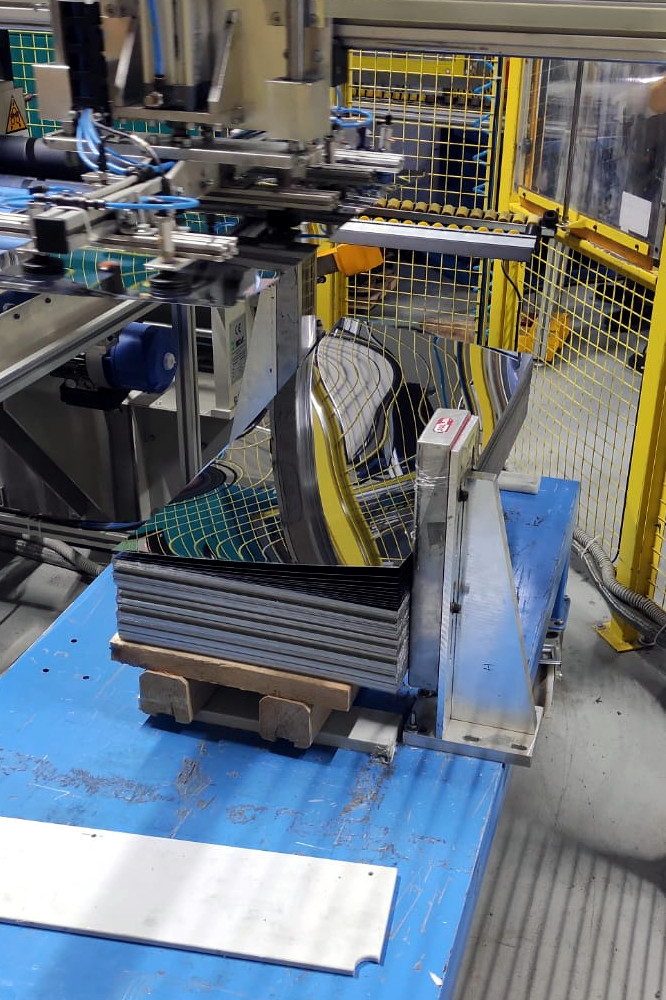

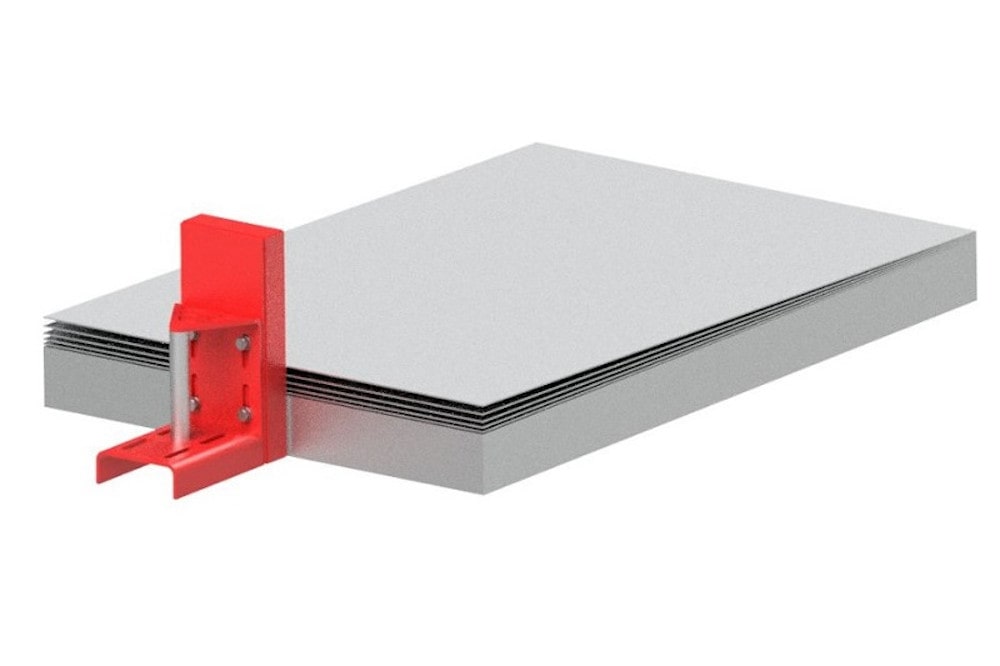

Les flotteurs magnétiques sont très simples à utiliser. Ils doivent tout simplement être approchés de la pile de tôles et leur puissant champ magnétique sépare les feuilles de tôles qui peuvent être alors saisies rapidement, facilement, sans outil et surtout en toute sécurité pour traitement ultérieur. Après enlèvement de la tôle placée en haut de la pile, la tôle placée en dessous se sépare automatiquement de l’empilement des tôles.
Commande facile dans notre e-shop

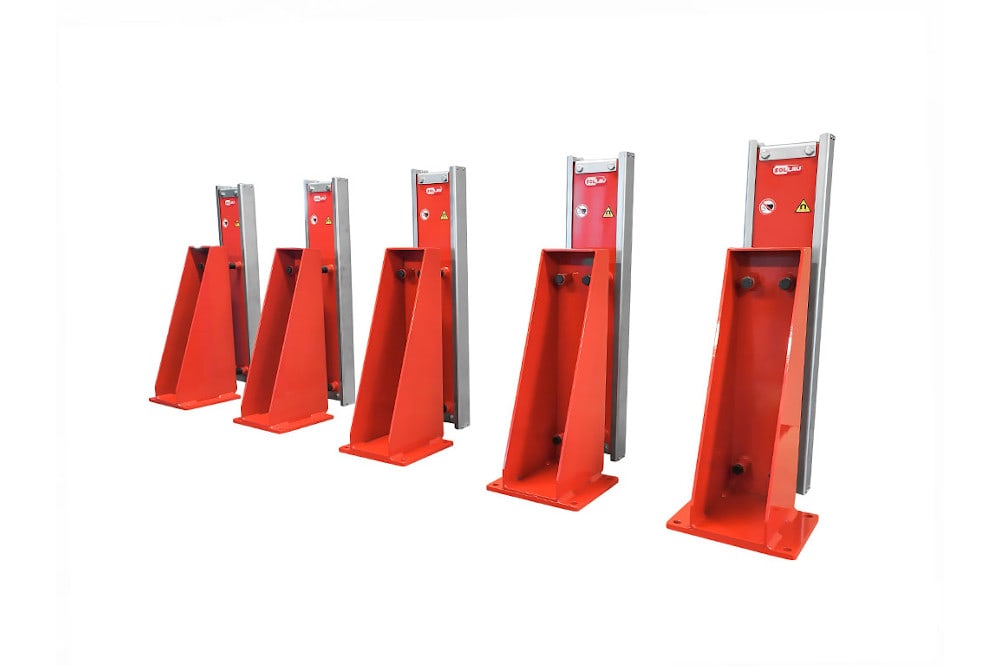

MC-F
- Rapport prix/performances exceptionnel
- Versions standards: en ferrite
- Hauteur d'empilage maximale: 530 mm
- Epaisseur max. de tôle: 3 mm
Les flotteurs de tôles MC SOLLAU sont équipés en standard de puissants aimants en ferrite (il est possible sur demande de livrer ces séparateurs avec des aimants extrêmement puissants au néodyme NdFeB).
| Produit | Max. hauteur de la pile de tôle (mm) | Max. épaisseur de tôle (mm) | Carte de données |
|---|---|---|---|
| MC-F80 | 80 | 3 | Visualiser le PDF |

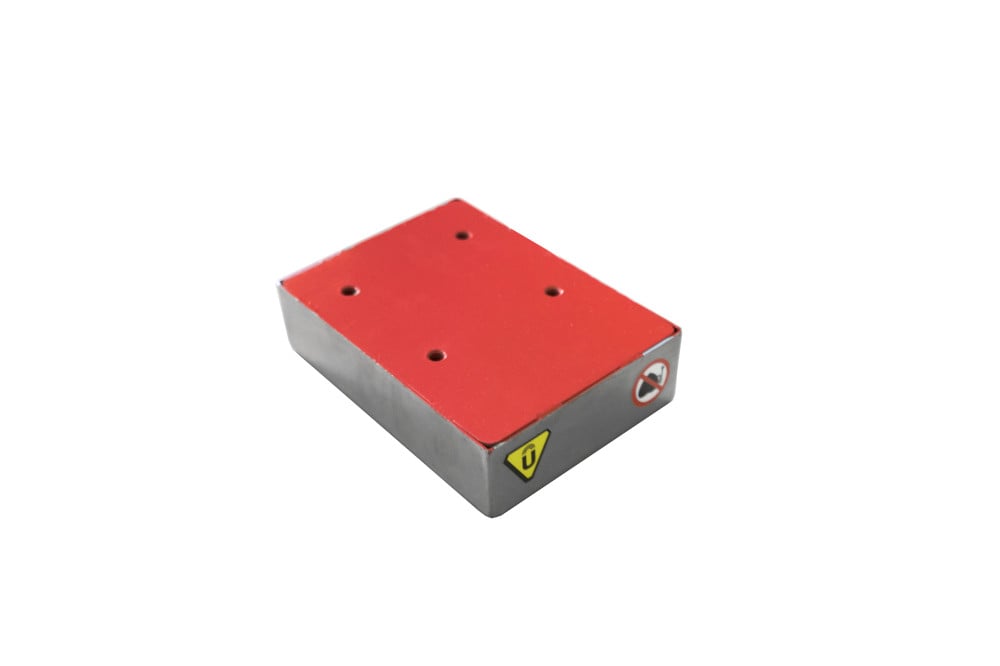

| MC-F130 | 130 | 3 | Visualiser le PDF |

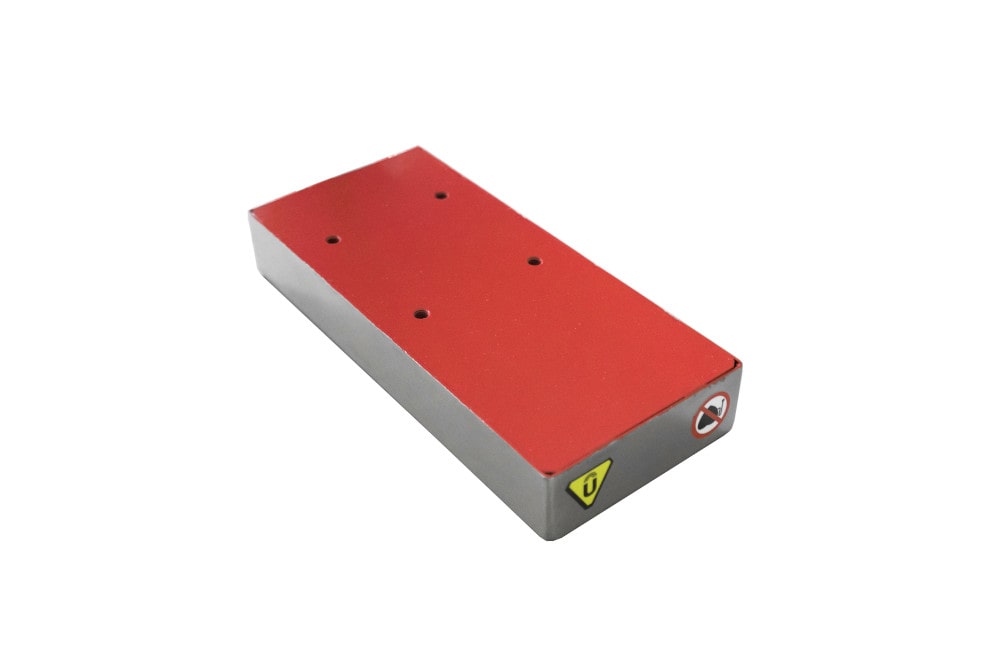

| MC-F230 | 230 | 3 | Visualiser le PDF |

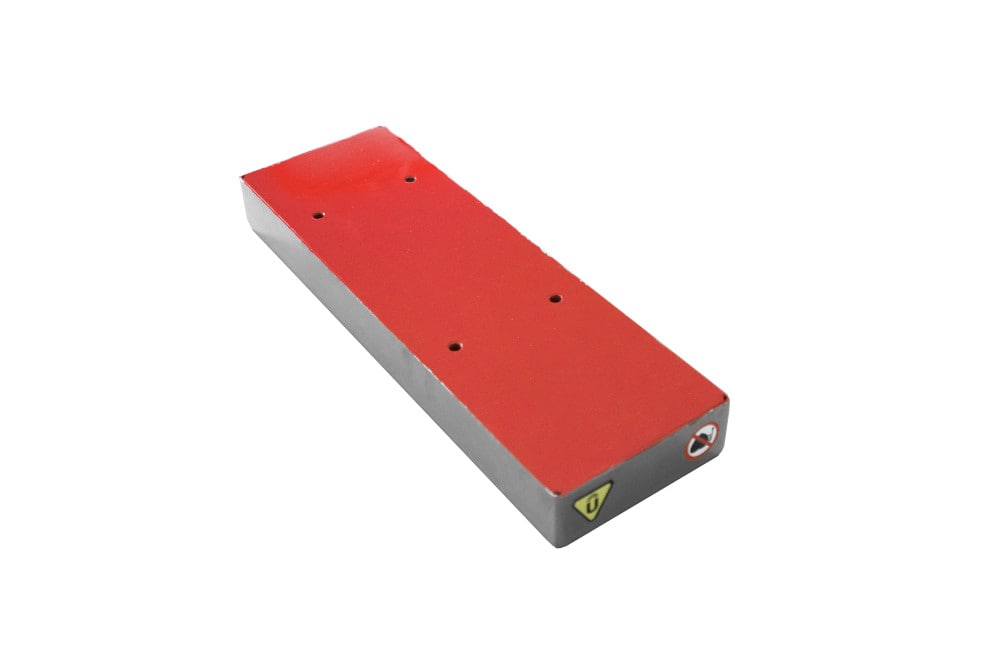

| MC-F330 | 330 | 3 | Visualiser le PDF |

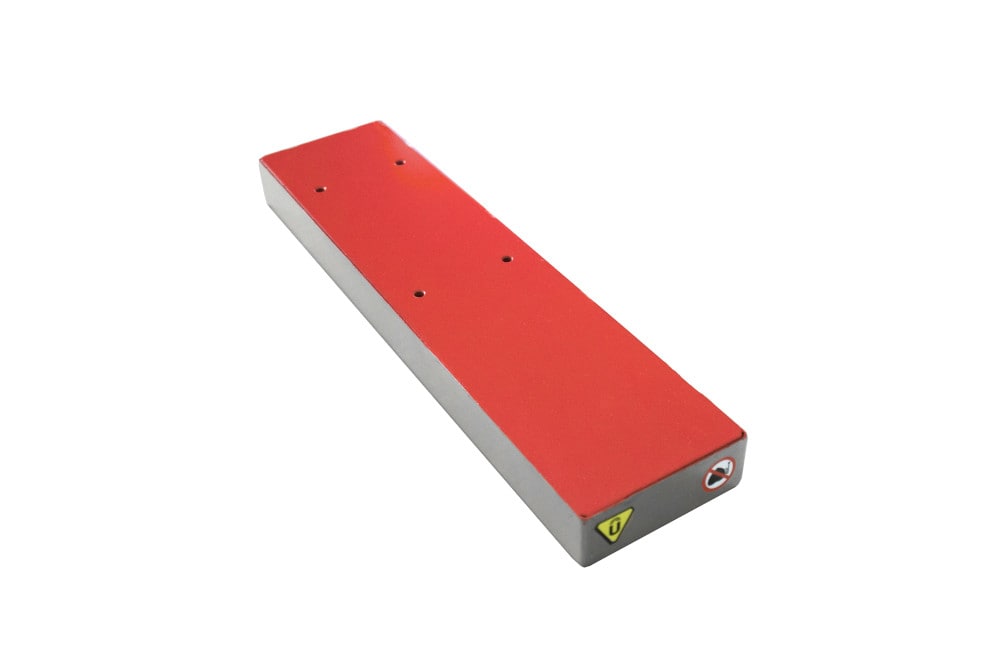

| MC-F430 | 430 | 3 | Visualiser le PDF |

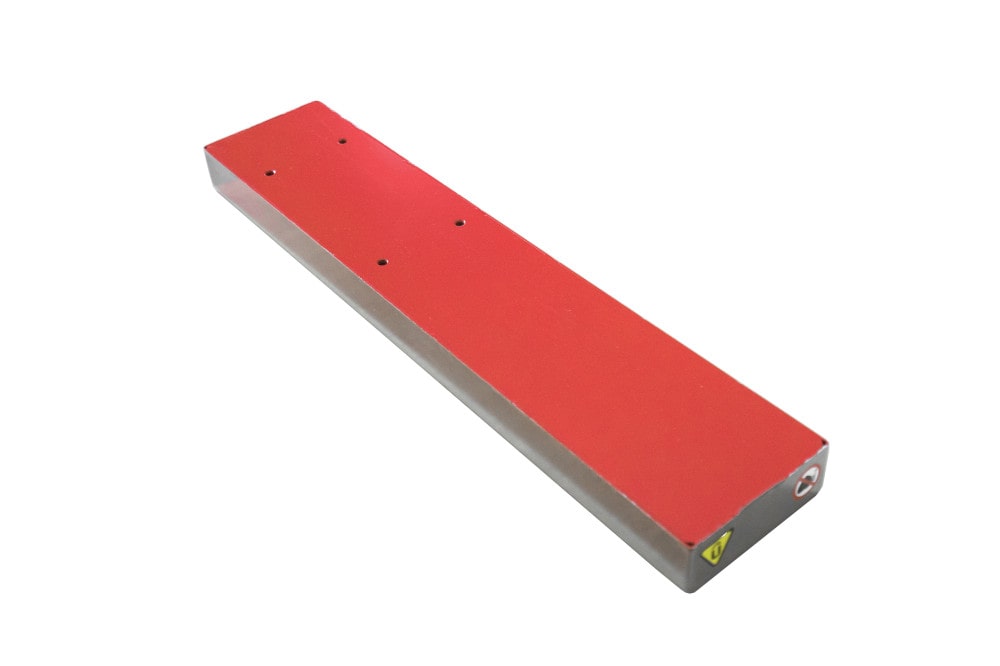

| MC-F530 | 530 | 3 | Visualiser le PDF |

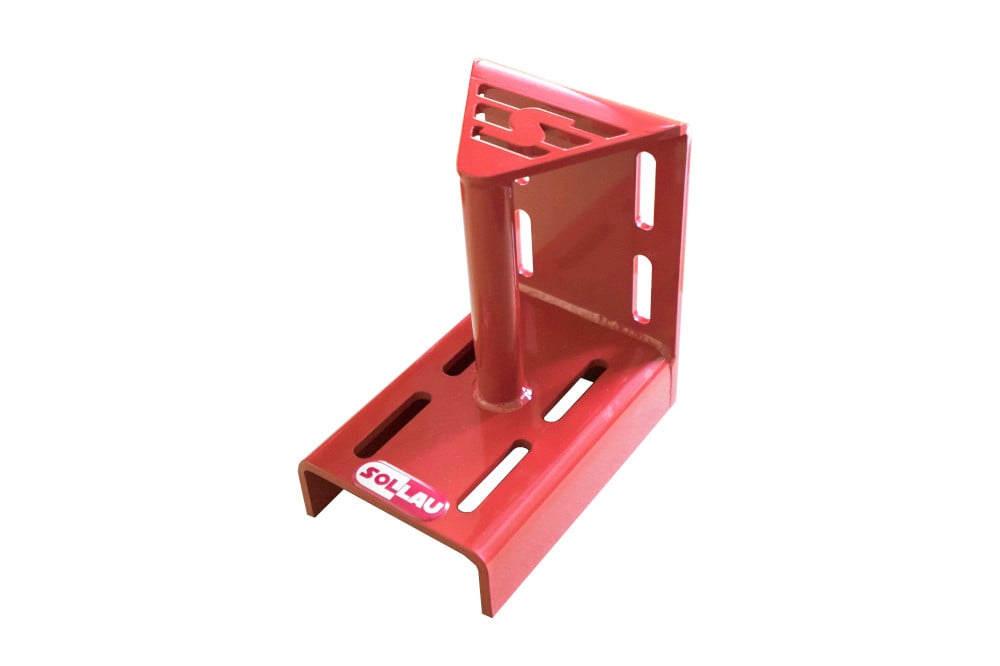

Console

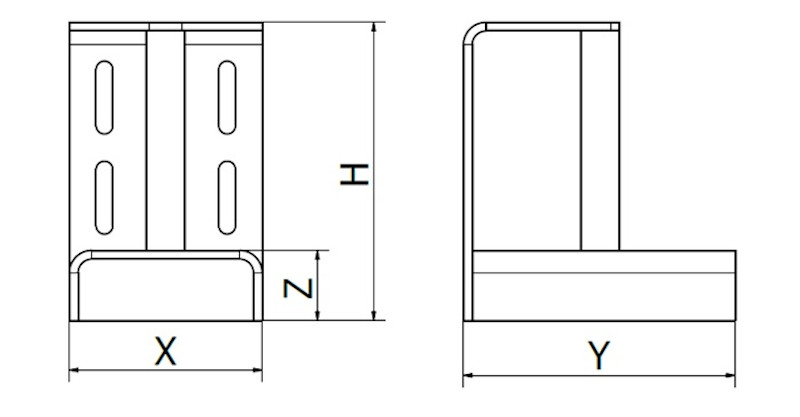

| Nom de la console | Code de la console | H (mm) | X (mm) | Y (mm) | Z (mm) | Vis de connexion | Fiche technique |
|---|---|---|---|---|---|---|---|
| Console 01 | K01 | 170 | 110 | 160 | 40 | M8 | Visualiser le PDF |
| Console 02 | K02 | 280 | 110 | 200 | 50 | M8 | Visualiser le PDF |
Certains produits appartenant à cette gamme de modèles sont disponibles en stock et peuvent donc être immédiatement enlevés. Nous élargissons sans cesse l’offre de séparateurs magnétiques que nous avons en stock afin de pouvoir vous approvisionner au plus vite. Veuillez contacter notre agent commercial pour en savoir plus sur les disponibilités.

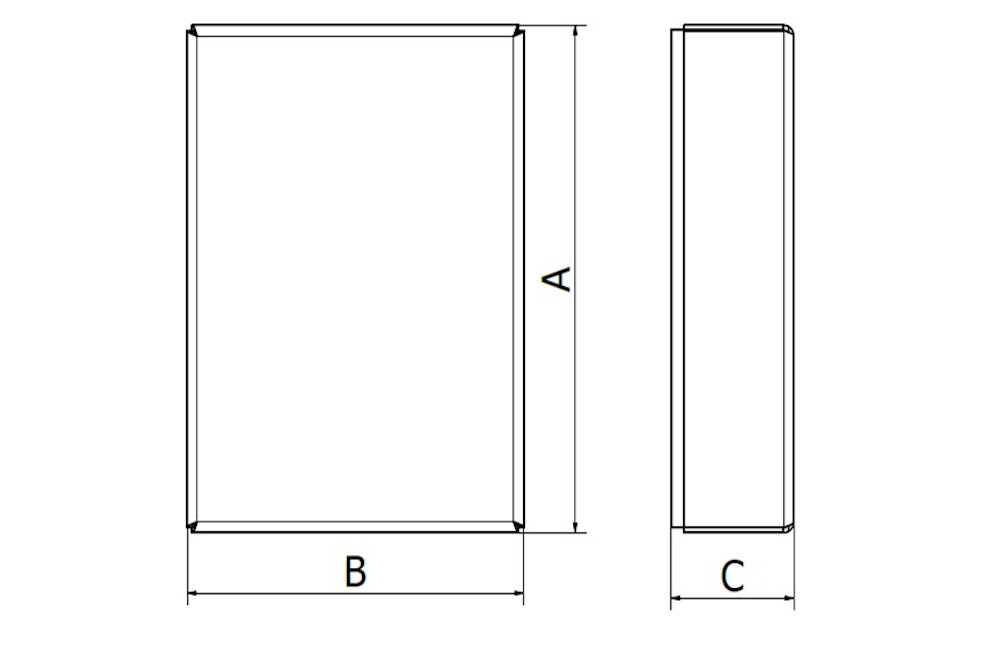

| Hauteur maximale de la feuille (mm) | A (mm) | B (mm) | C (mm) | Connexion | Épaisseur maximale de la tôle (mm) | Type de console requis | |
|---|---|---|---|---|---|---|---|
| MC-F 80 | 80 | 3 | |||||
| MC-F 130 | 130 | 3 | |||||
| MC-F 230 | 230 | 3 | |||||
| MC-F 330 | 330 | 3 | |||||
| MC-F 430 | 430 | 3 | |||||
| MC-F 530 | 530 | 3 |
Les paramètres clés pour le choix sont la hauteur de la pile de tôles, leur épaisseur et leur état de surface. La gamme ferrite standard MC-F couvre des piles de 80 mm (modèle MC-F80) à 530 mm (modèle MC-F530) pour une épaisseur maximale de tôle de 3 mm. Plus la pile est haute et plus la surface des tôles est collante (huile, vernis), plus le modèle de flotteur requis sera puissant — et généralement plus long ; nous vous conseillons volontiers sur ces trois paramètres.
La version ferrite standard MC-F couvre la plupart des applications avec des tôles ferromagnétiques sèches ou légèrement huilées jusqu'à 3 mm d'épaisseur. La version NdFeB néodyme est fournie sur demande spéciale pour les cas où les tôles sont fortement huilées, collantes ou autrement traitées en surface d'une manière qui augmente considérablement leur adhérence. Pour savoir si votre application nécessite un flotteur néodyme, contactez-nous — nous effectuons gratuitement un test sur votre matériau et garantissons les résultats dans les trois jours ouvrables.
Les flotteurs magnétiques fonctionnent également avec des tôles huilées ou traitées en surface, mais le type et le nombre de flotteurs nécessaires diffèrent des applications avec des tôles sèches. Les tôles perforées ont une masse plus faible et réagissent différemment au champ magnétique que les plaques pleines. Pour une recommandation précise, veuillez nous communiquer les dimensions, l'épaisseur et l'état de surface de la tôle concernée ainsi que la hauteur de la pile — sur la base de ces données, nous proposerons la solution adaptée.

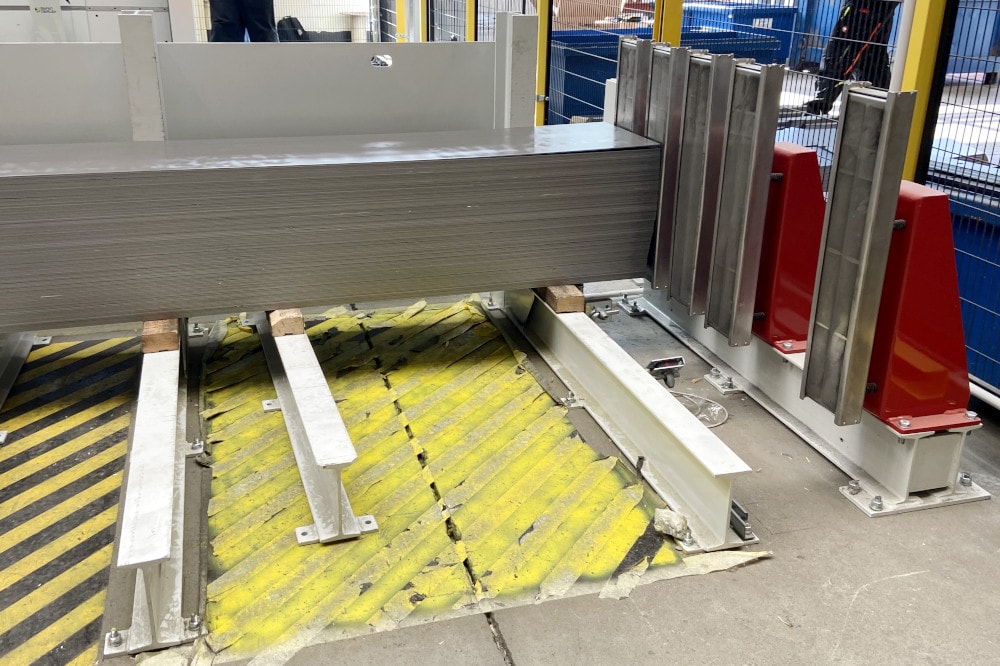

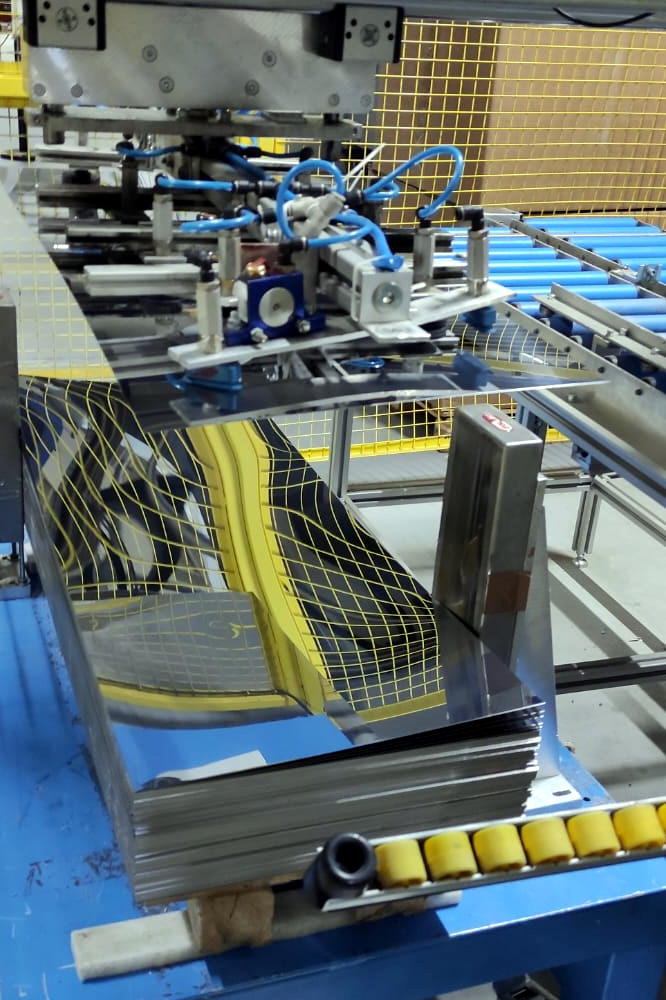

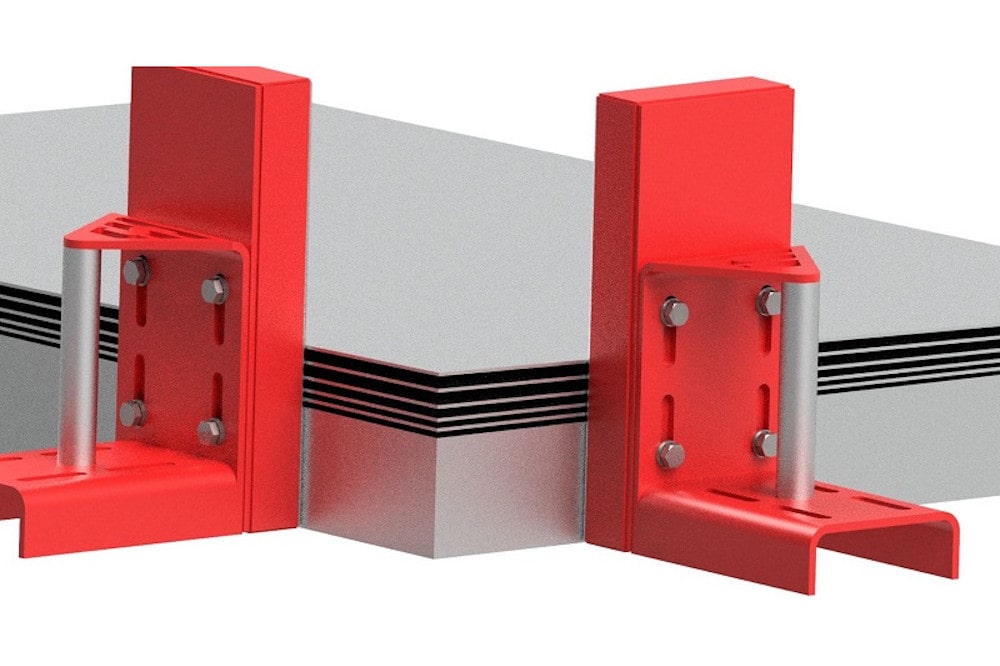

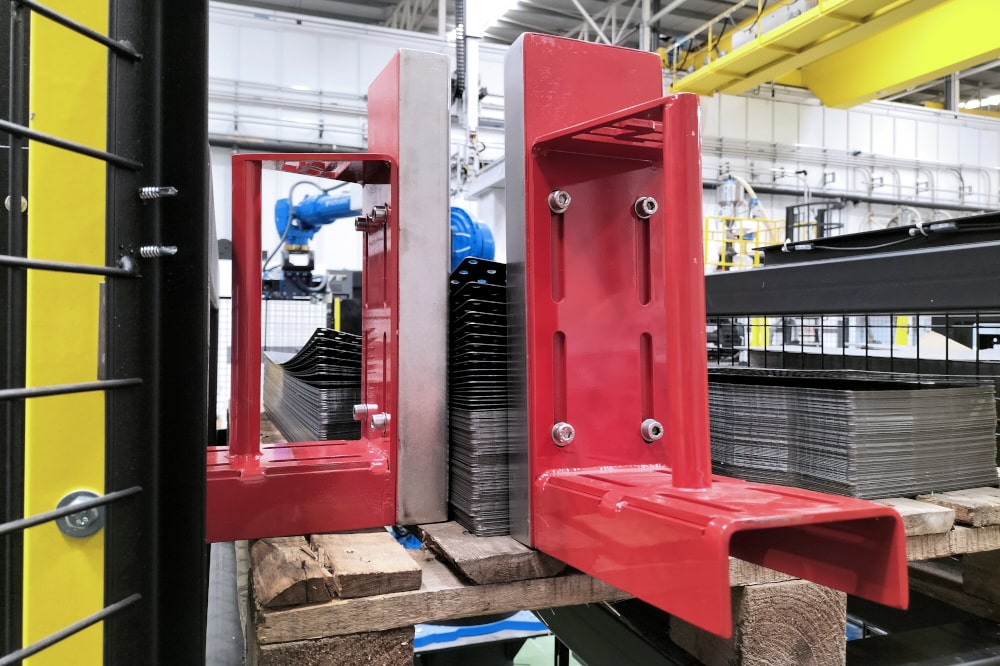

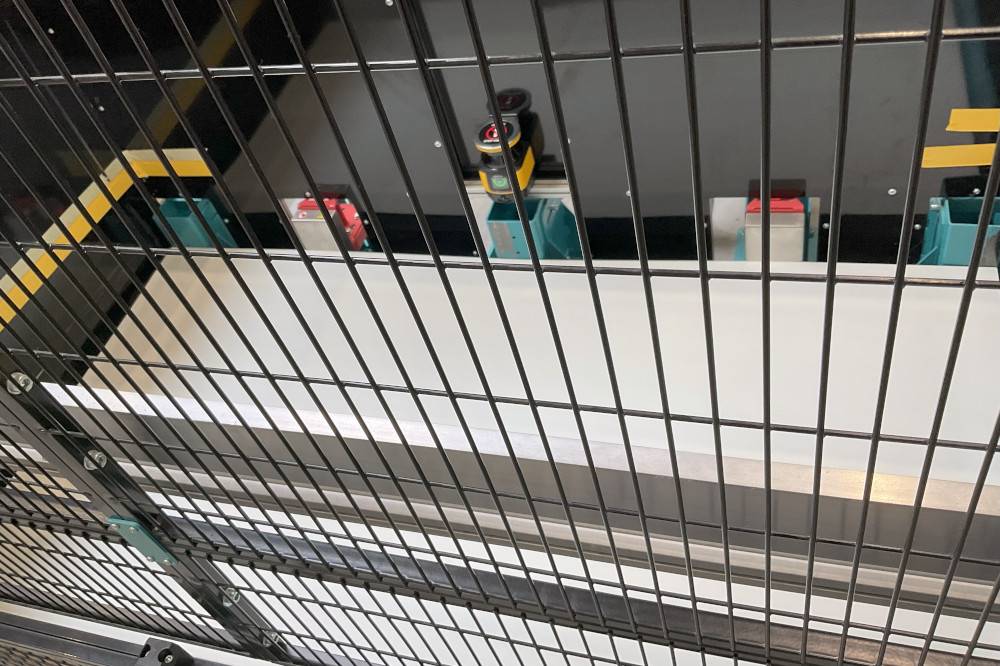

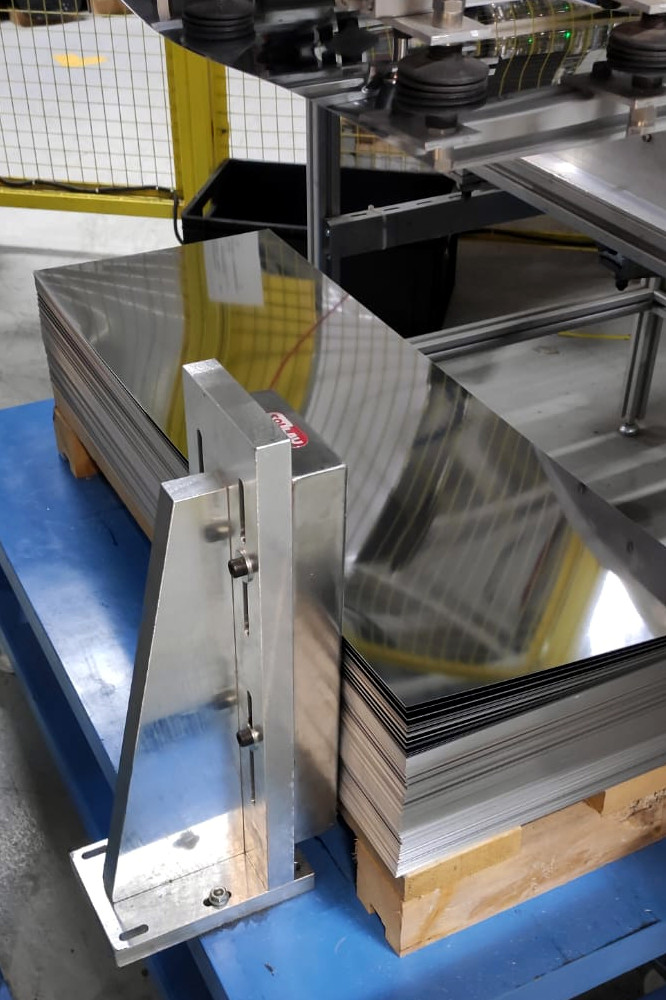

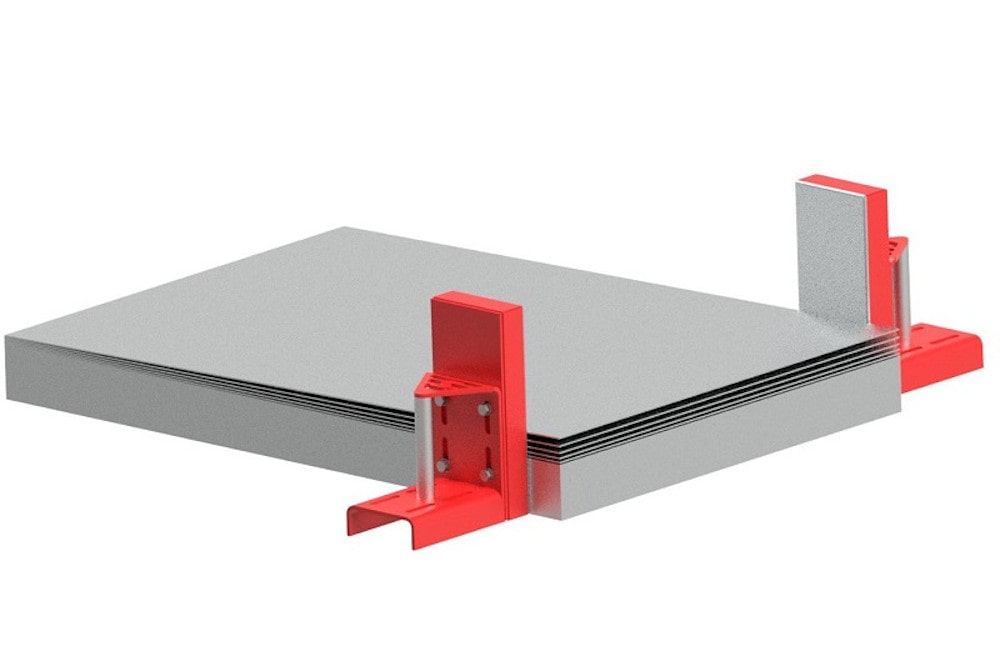

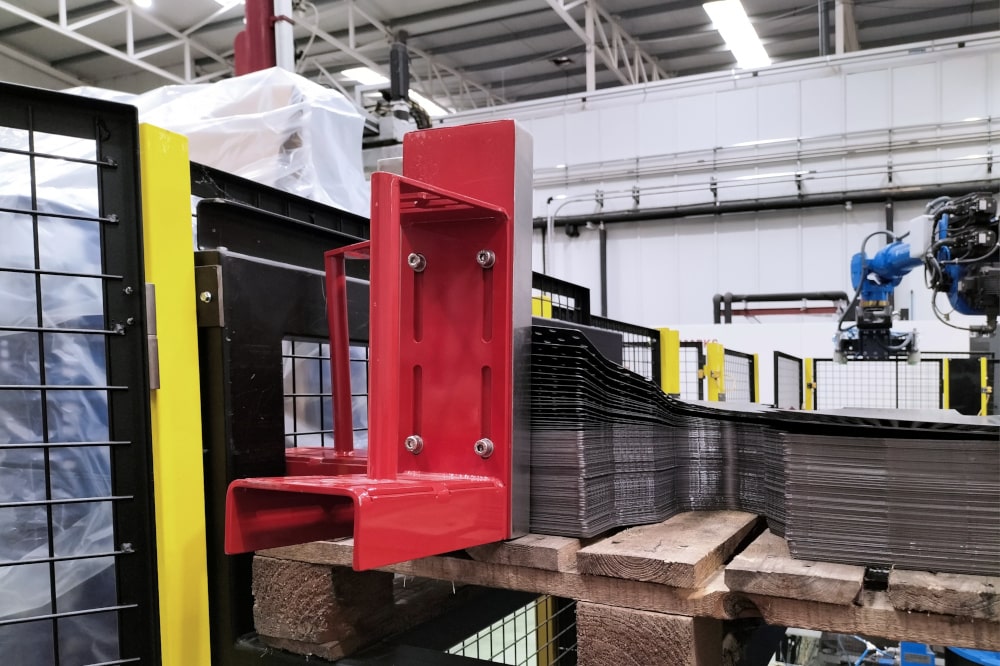

Il suffit d'appuyer le flotteur sur le côté de la pile — le champ magnétique puissant sépare immédiatement les feuilles individuelles, de sorte que la tôle supérieure peut être retirée en toute sécurité sans outils et la tôle en dessous remonte automatiquement. Pour les petites tôles, nous recommandons de placer un flotteur au milieu du côté court de la pile ; pour les grandes tôles, deux flotteurs dans le même coin. En plaçant les flotteurs face à face, vous obtenez un effet de flottement qui facilite la manipulation automatisée.

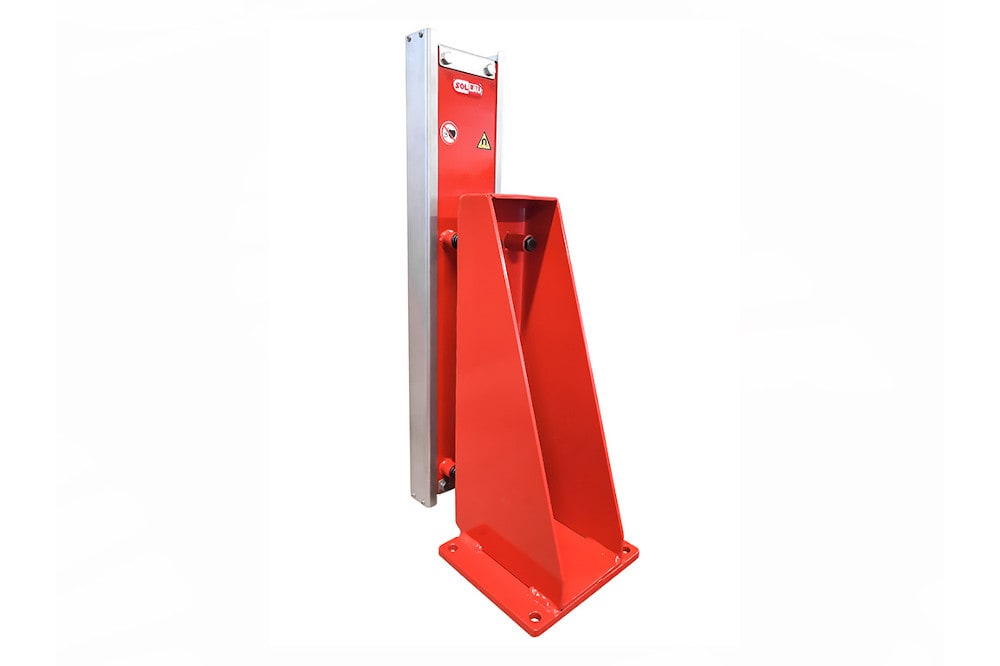

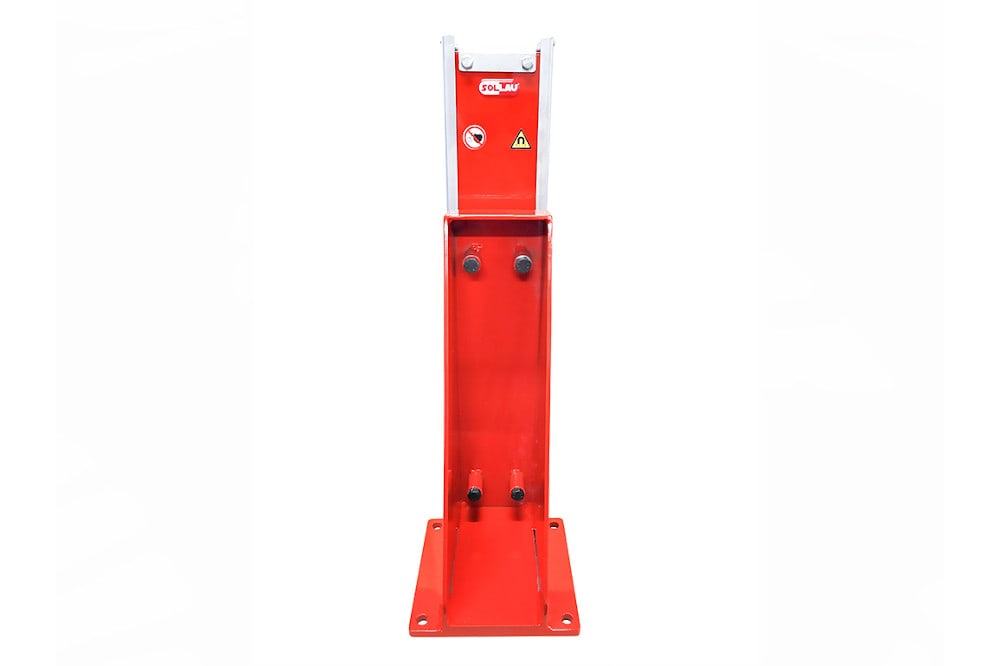

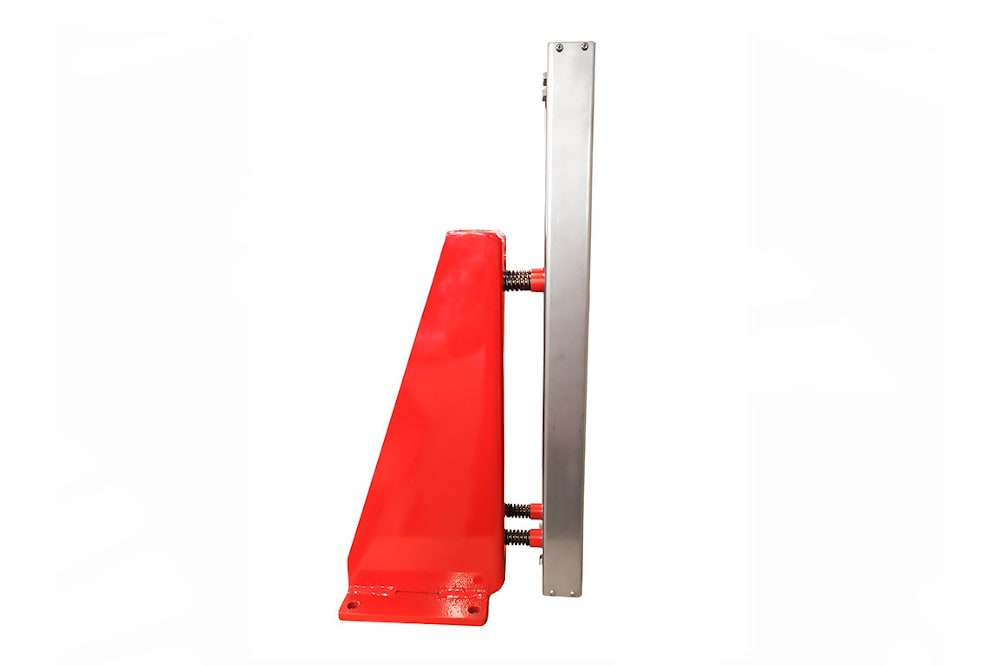

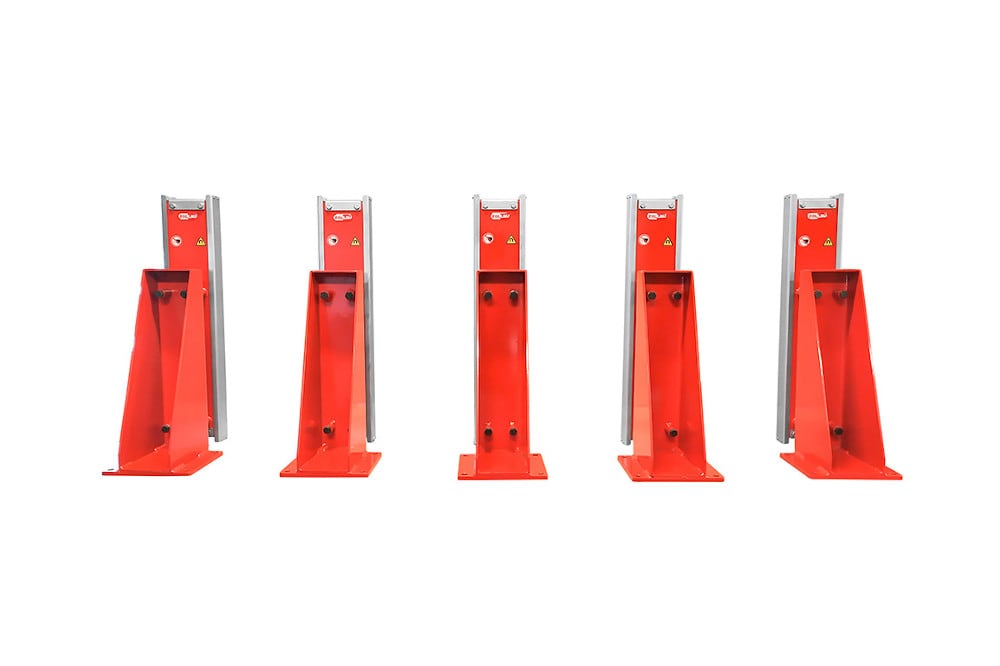

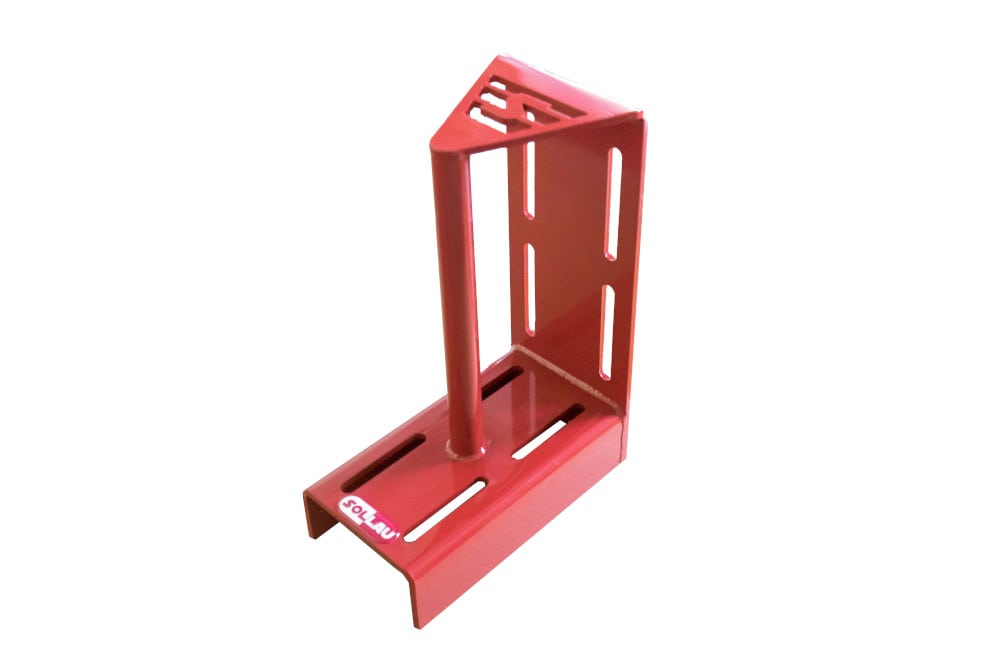

Le support est une base porteuse sur laquelle le bloc magnétique du flotteur est vissé avec des filets M8 — avec le support, l'utilisation du flotteur est nettement plus confortable et il n'est plus nécessaire de maintenir le bloc manuellement. Le système modulaire permet de fixer jusqu'à quatre types différents de blocs magnétiques sur un seul support : si vous avez besoin d'un autre modèle à l'avenir, vous n'achetez pas un nouveau support mais uniquement le nouveau bloc magnétique. Le support K01 convient aux modèles MC-F80 à MC-F330, le support K02 aux modèles MC-F330 à MC-F530.
Les flotteurs magnétiques sont nettement moins chers à l'achat et à l'exploitation que les systèmes à air comprimé — ils ne nécessitent ni source d'énergie, ni compresseur, ni entretien régulier. La séparation manuelle fastidieuse des tôles collées par une couche d'huile ou de vernis est également supprimée, et le risque de dommages de surface lors du prélèvement automatique des tôles est réduit. Le champ magnétique des aimants permanents est stable et immuable pendant de nombreuses années sans aucun entretien.
Nous livrons le plus souvent des flotteurs de tôles dans les secteurs de la mécanique, de la sidérurgie et de l'automobile, ainsi qu'aux transformateurs et distributeurs de produits métallurgiques. Des modèles sélectionnés sont en permanence en stock pour une livraison immédiate ; pour des versions non standard ou sur mesure, contactez-nous directement. Après l'achat, nous assurons l'installation, la formation des opérateurs et le service autorisé pendant toute la durée d'utilisation de l'équipement.
Dans quels secteurs industriels utiliser un flotteur magnétique?
Les séparateurs de tôles sont largement utilisés dans les industries mécanique, sidérurgique et automobile et constituent un outil nécessaire aux vendeurs et distributeurs de produits métallurgiques et autres.
