Plaque électromagnétique suspendue DND-MC E
La plaque électromagnétique à nettoyage manuel est suspendue au-dessus d’un convoyeur à bande et elle est utilisée pour séparer rapidement et facilement les particules magnétiques se trouvant dans une matière transportée sur le convoyeur en question. En comparaison avec celui des séparateurs suspendus permanents, le champ magnétique des plaques électromagnétiques est beaucoup plus puissant et beaucoup plus profond. C’est pour cela que les séparateurs électromagnétiques sont plus appropriés pour capturer des pièces aux formes problématiques (telles que des vis, des écrous, des billes, etc.) ou des pièces métalliques lourdes. Le champ électromagnétique extrêmement puissant sera également capable de séparer les particules ferromagnétiques qui se trouvent sous une épaisse couche de matière inerte. L’électroaimant sera également la seule solution possible dans le cadre d’applications où, par exemple pour des raisons d’exploitation ou de maintenance, il est indispensable de désactiver de temps en temps le champ magnétique (ce qui est impossible avec un aimant permanent).
Avantages de l’emploi de ce type de séparateur
- La matière est nettoyée (elle ne contient plus de contaminants ferromagnétiques)
- Les équipements technologiques sont constamment protégés
- L’atelier de fabrication fonctionne en continu
Structure de séparateur
La base de ce séparateur est une unité électromagnétique placée dans un châssis métallique robuste en acier à faible teneur en carbone et muni d’une embase anti-abrasive en acier au manganèse très résistant.
Coffret de commande avec transformateur et redresseur
Le coffret de commande est utilisé pour gérer le fonctionnement du séparateur, le redresseur et le transformateur garantissant, quant à eux, l’alimentation électrique de l’ensemble de l’équipement (correspondant à la structure de l’électroaimant, à la température ambiante, à la tension d’entrée, etc.).
Structure de transformateur et du redresseur
- Coffret en acier soudé, ayant un niveau de protection IP 65
- L’indicateur du niveau d’huile se trouve sur la face avant de la cuve (sur les versions refroidies à l’huile)
- Le transformateur est équipé d’un double enroulement en vertu de la norme BS EN 60076
- Le redresseur répond aux paramètres de la norme BS 4417 ABCD
- Protection contre la surtension : protection par diode avec fusibles à semi-conducteurs haute vitesse

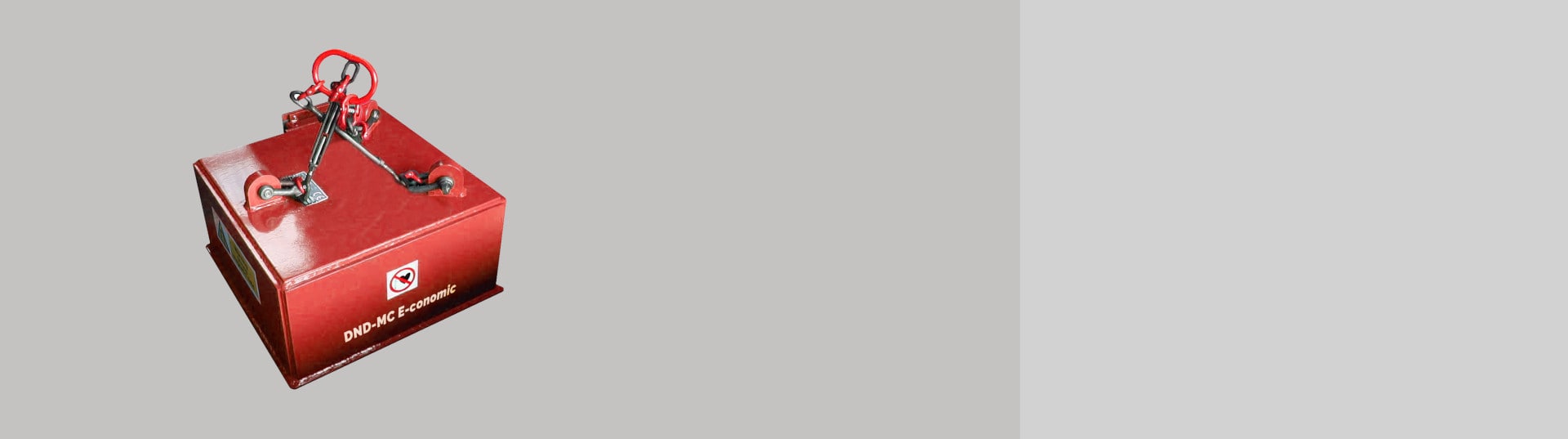

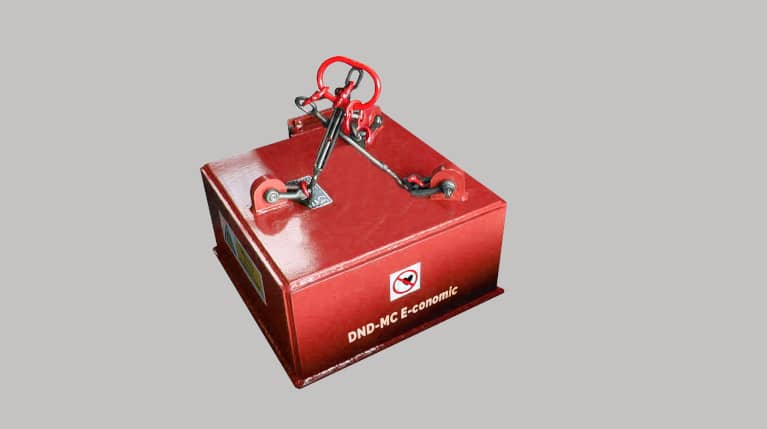

DND-MC E-conomic
- Idéal pour une utilisation dans des broyeurs mobiles ou des lignes de recyclage
- Rapport performance/masse : le champ magnétique le plus puissant en rapport à la masse du séparateur
- Un faible poids
- Une hauteur d’encombrement réduite
- Une installation compacte
Parametres
- Un rapport prix/performances très attrayant
- Raccordement électrique: 415 V (convient aussi pour des tensions de 400 et 380 V)
- Alimentation de l’aimant: de 4,86 à 6,99 kW
- Vitesse maximale de la bande de convoyage: 2,5 m/s
- Hauteur de suspension maximale: 450 mm
- Largeur maximale de la bande de convoyage: 1500 mm
- Réalisation sans huile (version refroidie à l’air)
DND-MC E-fficient
- Hauteur de suspension maximale: 1000 mm
- Raccordement électrique: 415 V (convient aussi pour des tensions de 400 et 380 V)
- Alimentation de l’aimant: de 0,6 à 12 kW
- Vitesse maximale de la bande de convoyage: 5 m/s
- Largeur maximale de la bande de convoyage: 2000 mm
- Réalisation sans huile (version refroidie à l’air)

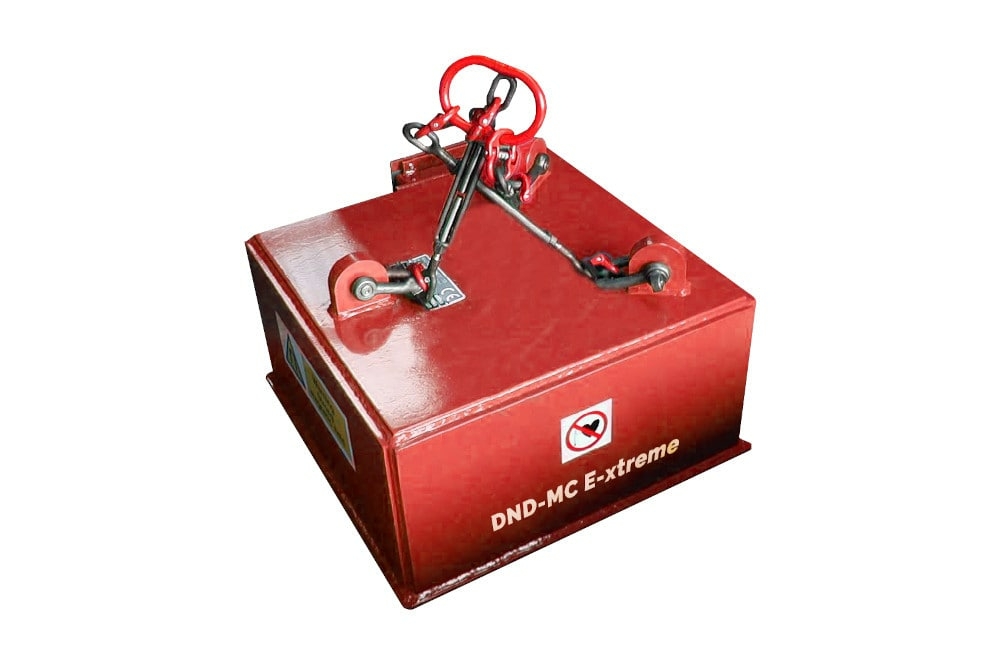

DND-MC E-xtreme
- Hauteur de suspension maximale: 1000 mm
- Raccordement électrique: 415 V (convient aussi pour des tensions de 400 et 380 V)
- Alimentation de l’aimant: de 1 à 34 kW
- Vitesse maximale de la bande de convoyage: 5 m/s
- Largeur maximale de la bande de convoyage: 2000 mm
- Modèle refroidi à l’huile
- Bobine électromagnétique ayant une longue durée de vie
La plaque électromagnétique suspendue DND-MC E est une plaque électromagnétique à nettoyage manuel qui se fixe au-dessus d'un convoyeur à bande pour capter les impuretés ferromagnétiques du matériau transporté – y compris les pièces de forme complexe (boulons, écrous, billes) et les particules dissimulées sous une couche plus épaisse de matériau. Elle protège les équipements en aval et garantit une production continue sans interruption.
Les plaques électromagnétiques génèrent un champ magnétique plus puissant et plus profond que les séparateurs à aimants permanents suspendus, ce qui les rend plus adaptées à la capture de pièces métalliques plus lourdes et de forme complexe. Elles permettent en outre de désactiver facilement le champ magnétique en coupant l'alimentation électrique – par exemple pour des raisons opérationnelles ou de maintenance –, ce qui n'est pas possible avec des aimants permanents.
Nous proposons trois modèles : le compact E-conomic pour les lignes mobiles de concassage et de recyclage (hauteur de suspension max. 450 mm, refroidi par air) ; le E-fficient avec une hauteur de suspension max. de 1000 mm et une puissance absorbée jusqu'à 12 kW (refroidi par air) ; et le E-xtreme avec une bobine refroidie à l'huile pour une longue durée de vie et une puissance absorbée jusqu'à 34 kW.
Les électroaimants DND-MC E sont conçus pour un raccordement électrique en 415 V (compatibles également avec 400 V et 380 V), avec une puissance absorbée de 0,6 à 34 kW selon le modèle. La hauteur maximale d'installation au-dessus du convoyeur est de 1000 mm et la vitesse maximale de la bande est de 5 m/s. La base du séparateur est fabriquée en acier manganèse de 8 mm d'épaisseur, résistant à l'abrasion et aux chocs.
L'armoire de commande gère le fonctionnement du séparateur et est équipée d'un transformateur, d'un redresseur et d'une protection contre les surtensions avec des fusibles à semiconducteurs à action rapide. L'armoire en acier soudé bénéficie d'une protection IP 65 ; les versions refroidies à l'huile sont équipées en plus d'un indicateur de niveau d'huile.
Le nettoyage s'effectue manuellement : l'opérateur désactive le champ magnétique en coupant l'alimentation électrique, après quoi les impuretés ferromagnétiques captées tombent d'elles-mêmes de la face inférieure du séparateur. Cette procédure est sûre et ne nécessite aucune manipulation complexe du séparateur. L'intervalle de nettoyage exact dépend du degré de contamination du matériau traité.
Le DND-MC E trouve son application dans les environnements industriels les plus exigeants – notamment dans les lignes mobiles et fixes de concassage et de criblage, le traitement des déchets municipaux, l'industrie minière et extractive, le recyclage du verre, le concassage de gravats, les travaux de démolition, le traitement des véhicules hors d'usage et la fonderie.
Dans quels secteurs industriels les plaques électromagnétiques autonettoyantes pourront-elles être utilisées?
Les séparateurs électromagnétiques suspendus et à nettoyage manuel qui vous sont proposés par la société SOLLAU s.r.o. sont fabriqués en coopération avec un fabricant européen de renom qui se spécialise dans la fabrication de ce type d’équipements. Il s’agit donc de séparateurs éprouvés qui pourront être utilisés dans les milieux industriels les plus exigeants tels que, par exemple, des lignes de broyage ou de tri mobiles ou stationnaires, des centres de tri et de traitement des déchets municipaux, l’industrie extractive et l’industrie minière, les terminaux de transbordement de matériaux friables, le traitement des déchets du bois, le broyage et le tri des gravats, les travaux de démolition, la liquidation des épaves automobiles, le recyclage du verre, la fonderie, etc.
Recyclage des déchets et récupération de métaux
Industrie de la machinerie et de la fonderie, manutention / levage
Industrie du papier
Industrie du tabac
Industrie minière, carrières de pierre
Industrie des chaux et ciments
Industrie automobile
Industrie du bois
Industrie du caoutchouc et des plastiques.
Centrales thermiques
Industrie chimique et des peintures
Industrie alimentaire
