Avantages du séparateur magnétique MSP-S

  • Garantie de 5 ans
  • Faible poids = simple à manipuler
  • Aimants au néodyme possèdent une densité de flux magnétique jusqu'à 13 500 G
  • Version économique (rapport prix/performances exceptionnel)
  • Version standard pour une pression de 10 bars
  • Séparation des particules magnétiques de 1 µm
  • Nettoyage simple et rapide
  • Possibilité de remplacer les barreaux magnétiques
  • Système tube-en-tube (double protection du noyau magnétique)

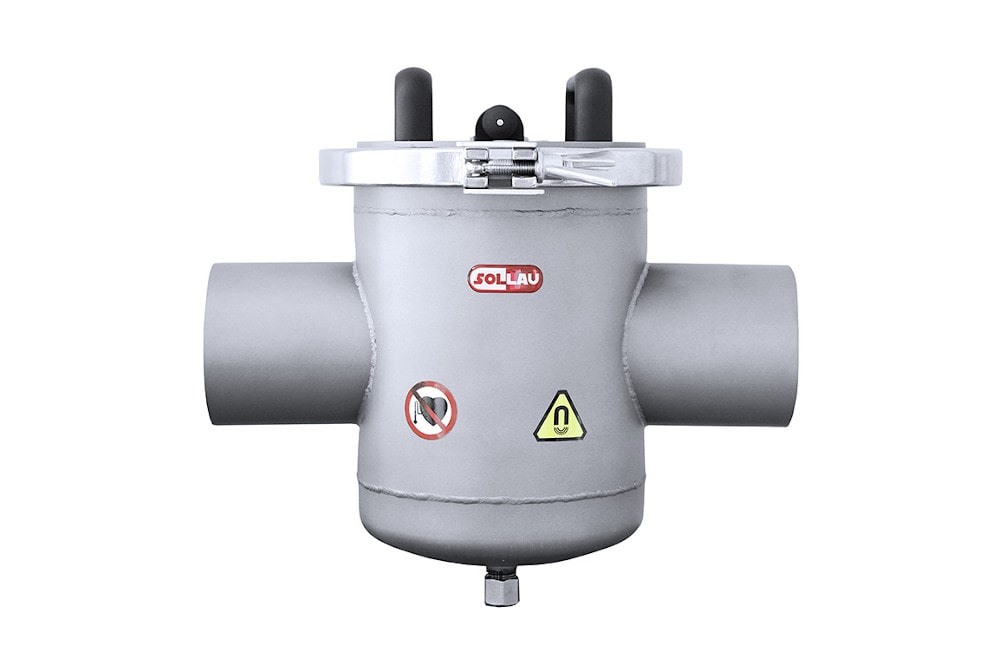

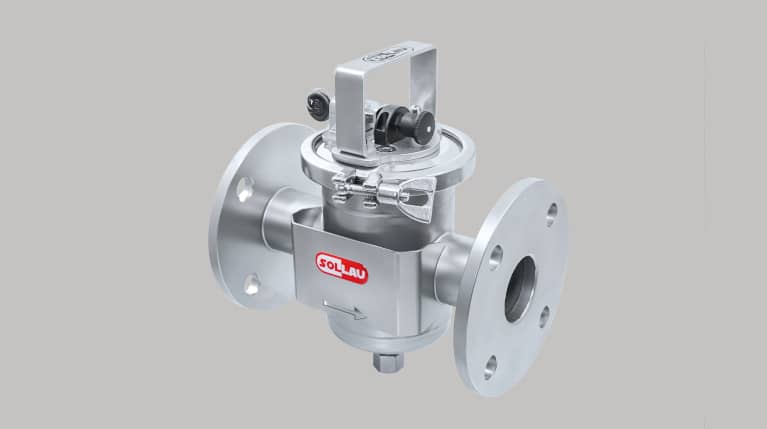

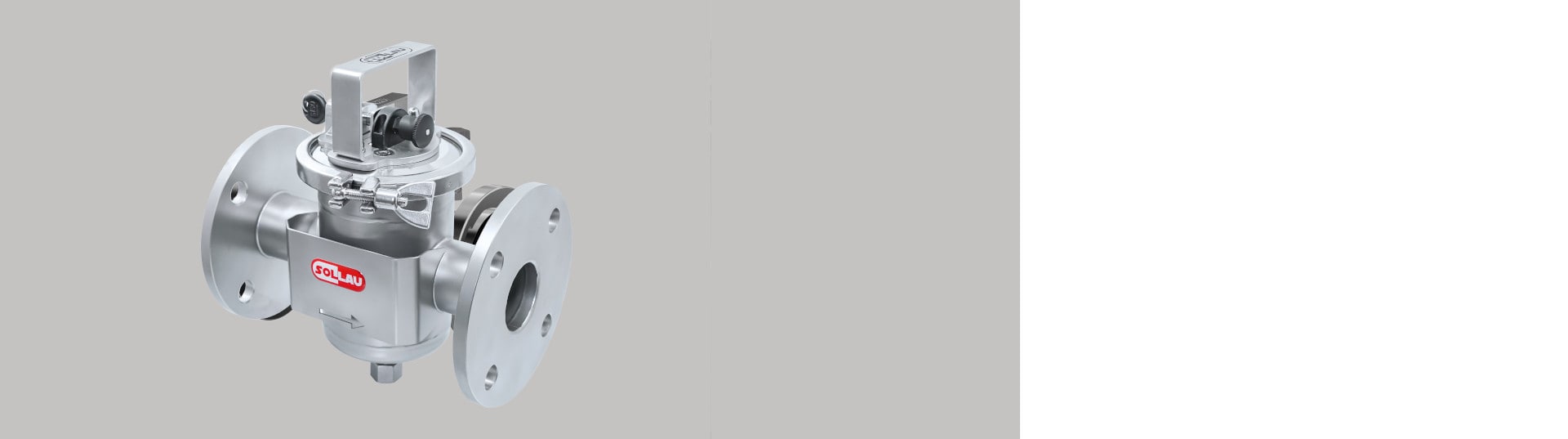

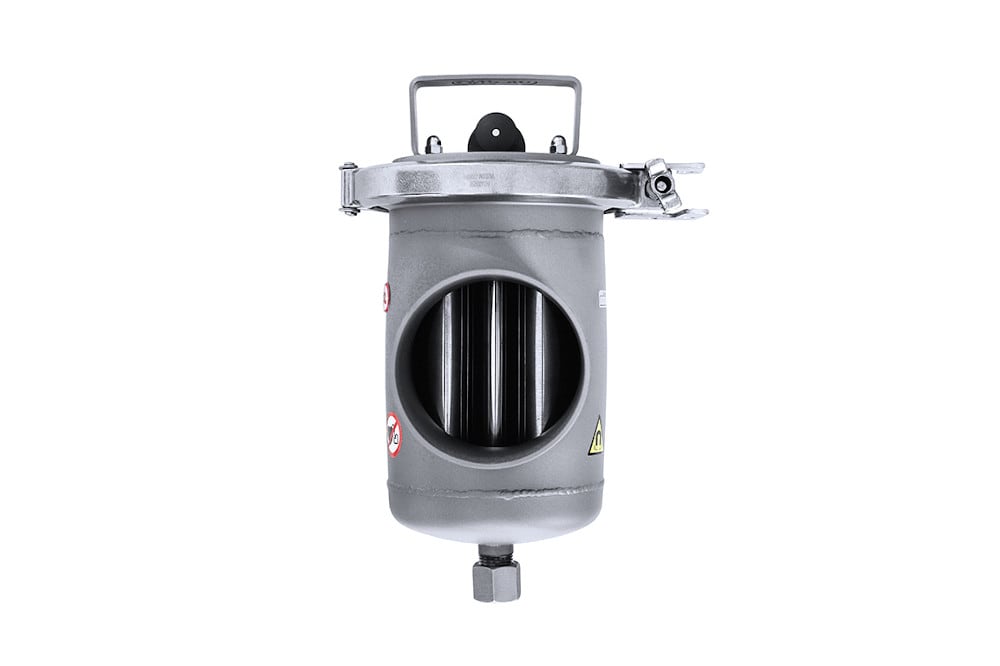

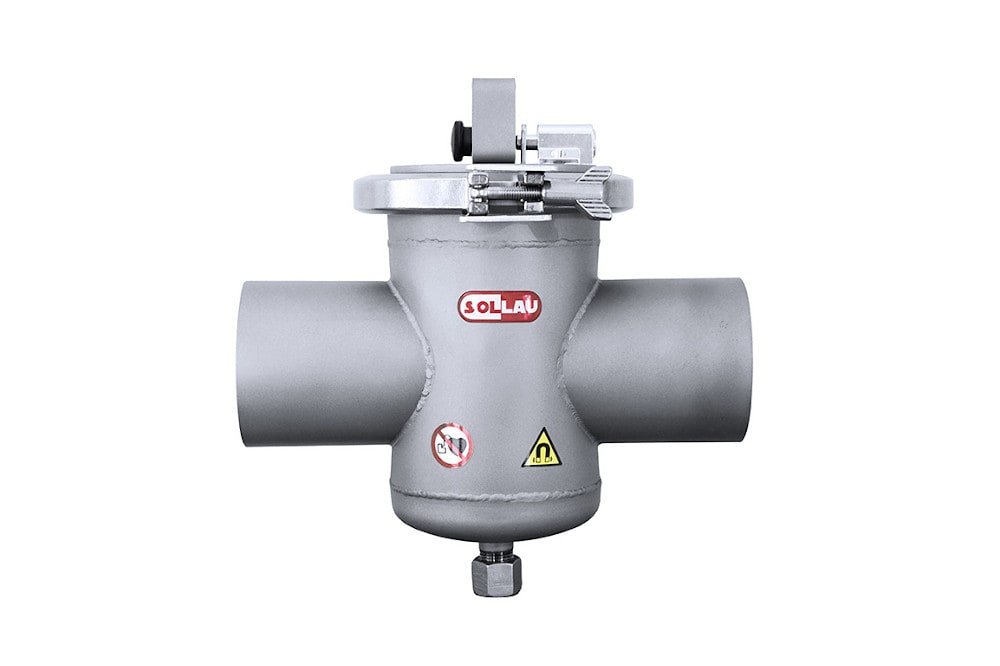

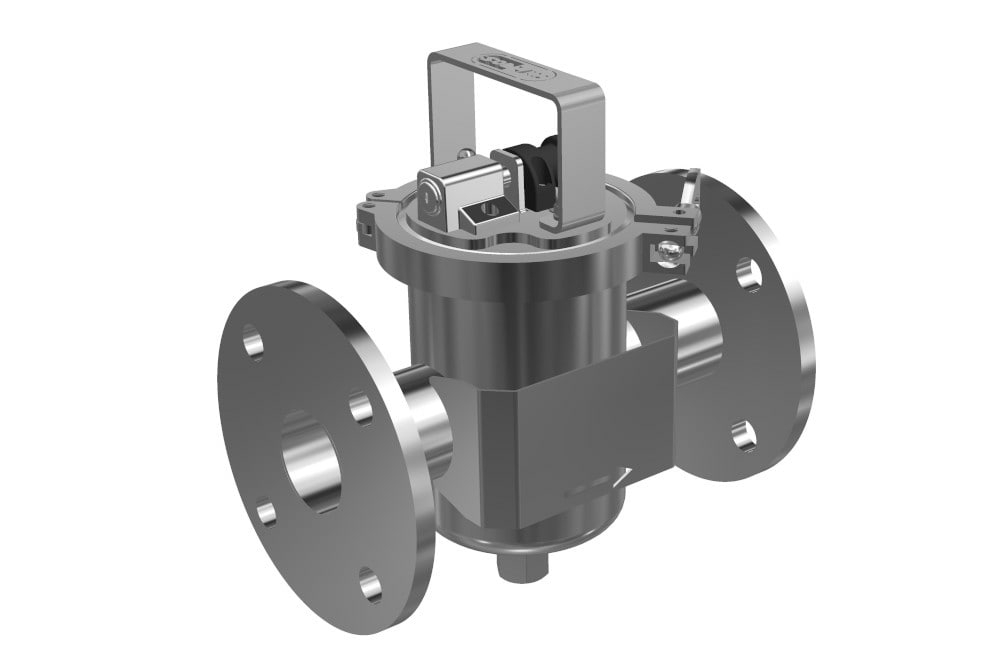

Filtre magnétique pour les tuyauteries MSP-S

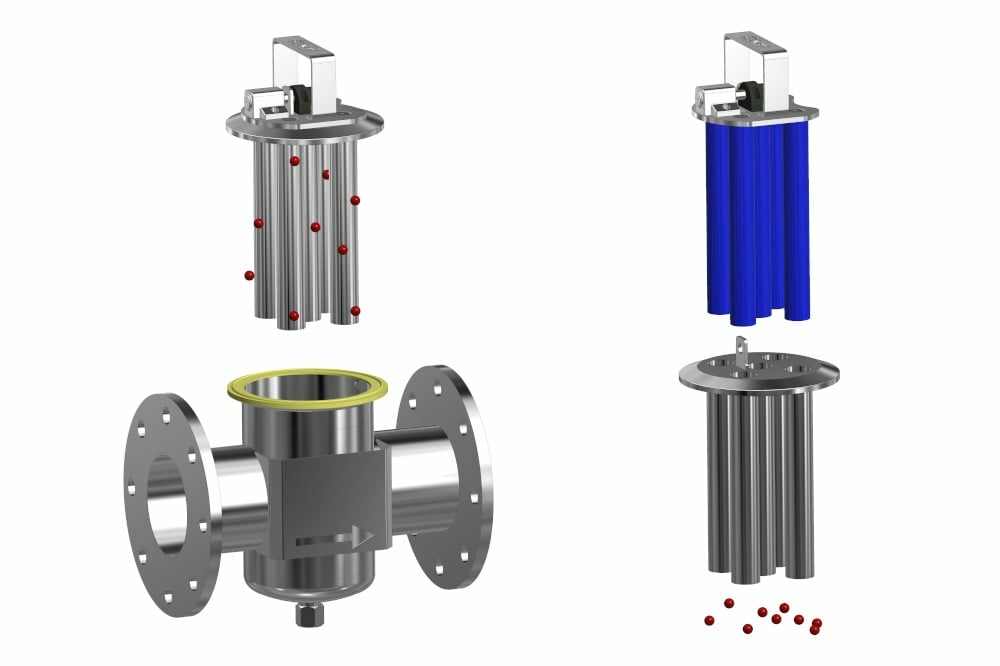

Principe général de fonctionnement d'un séparateur magnétique MSP-S

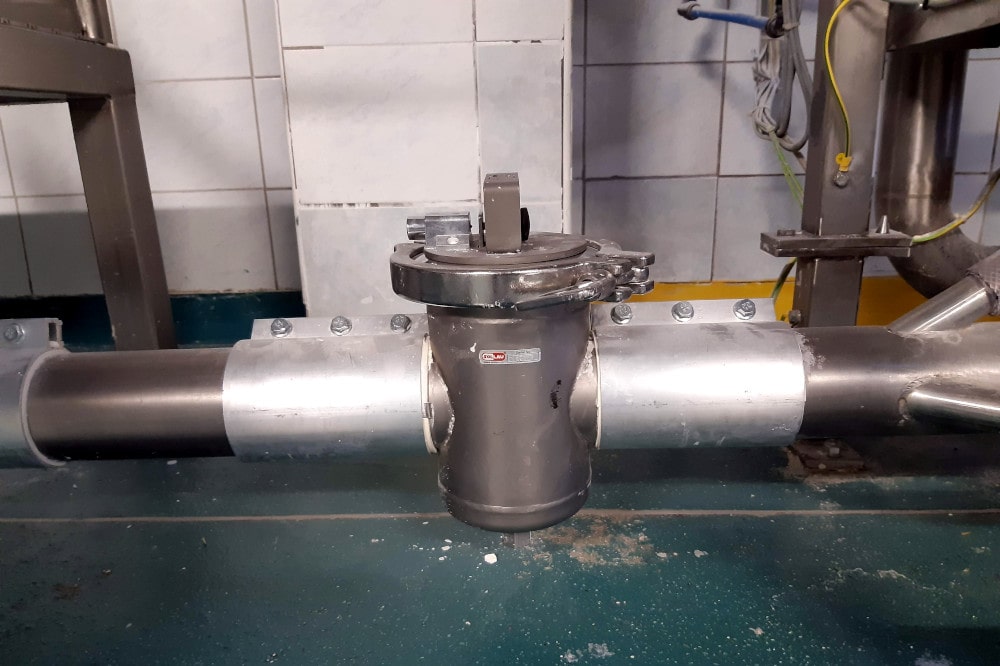

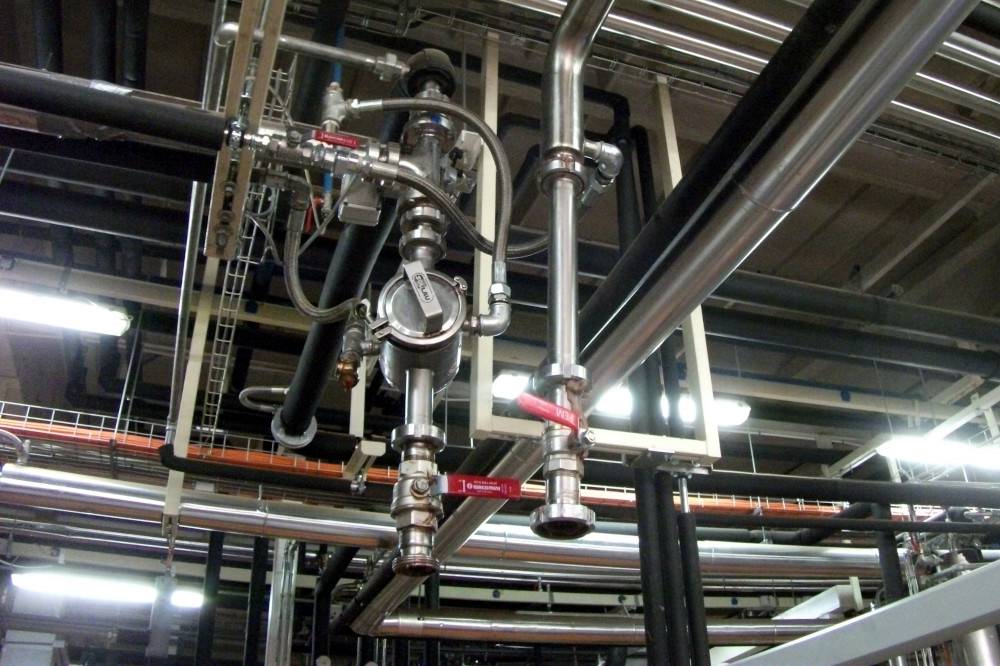

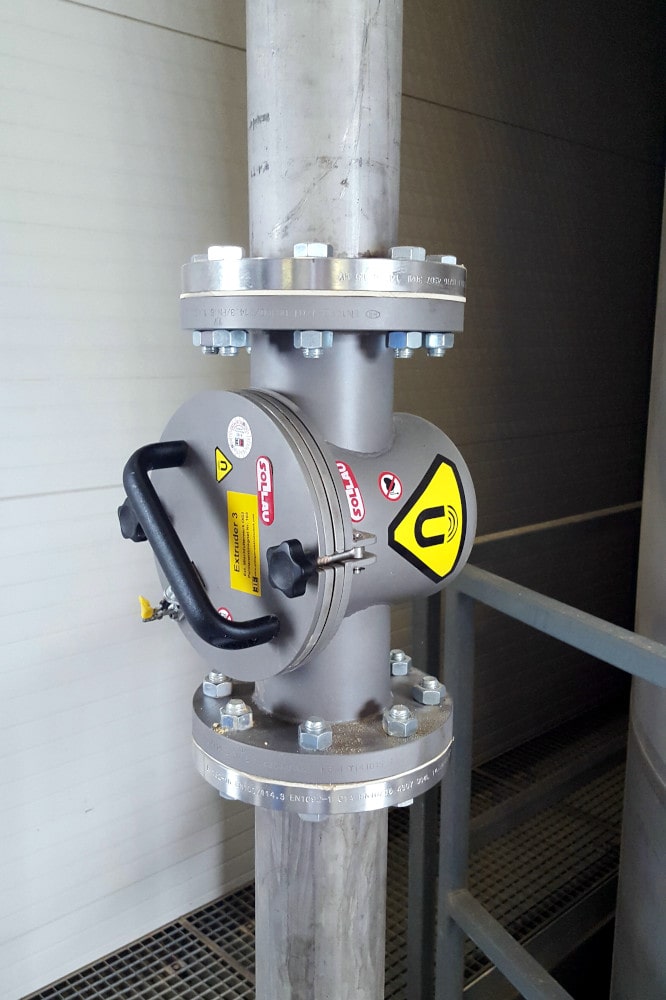

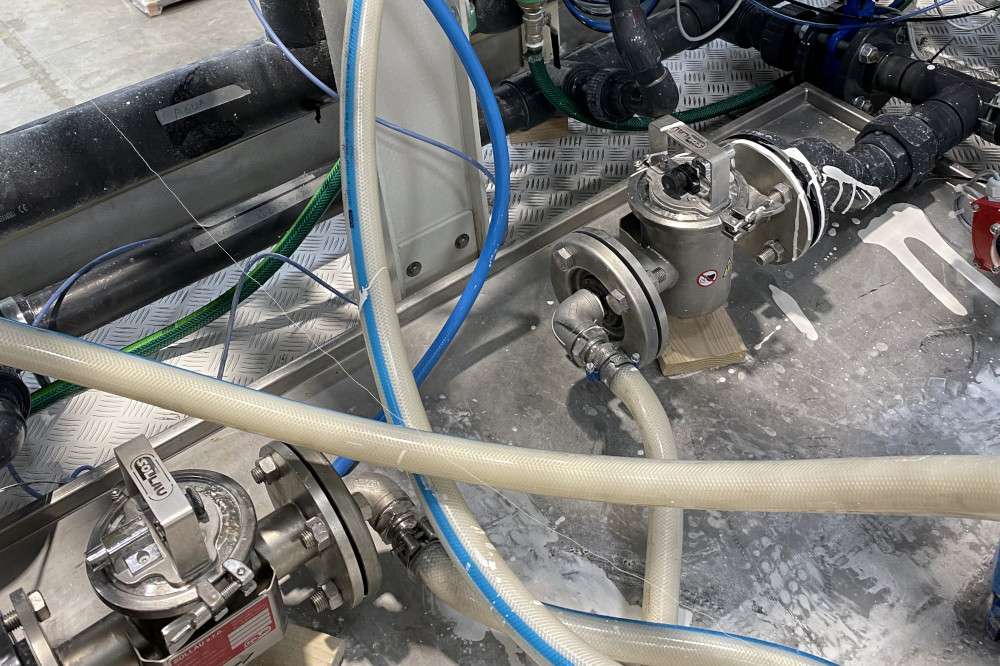

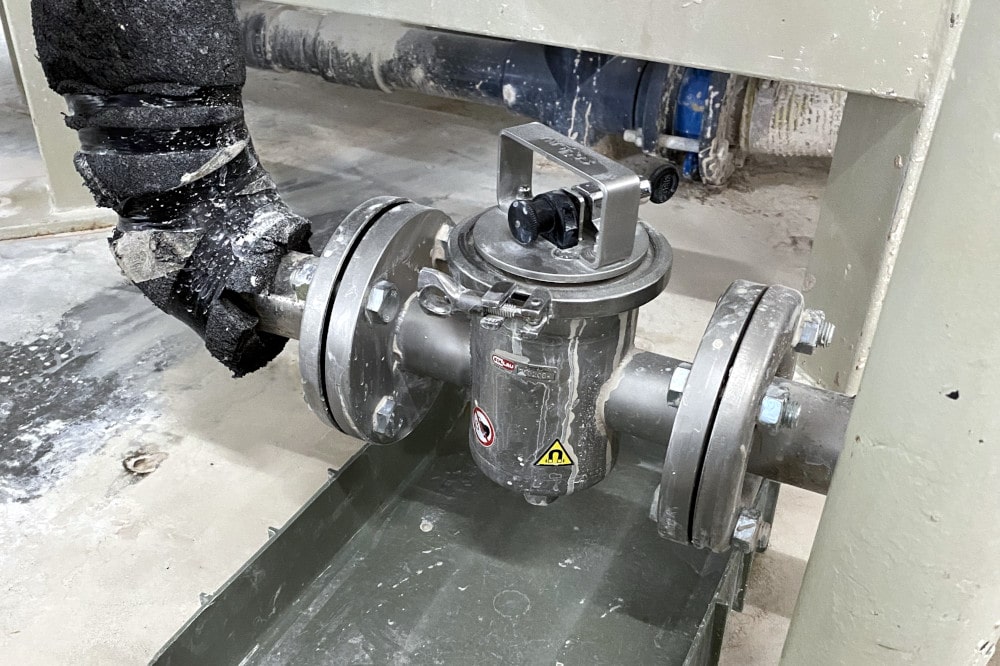

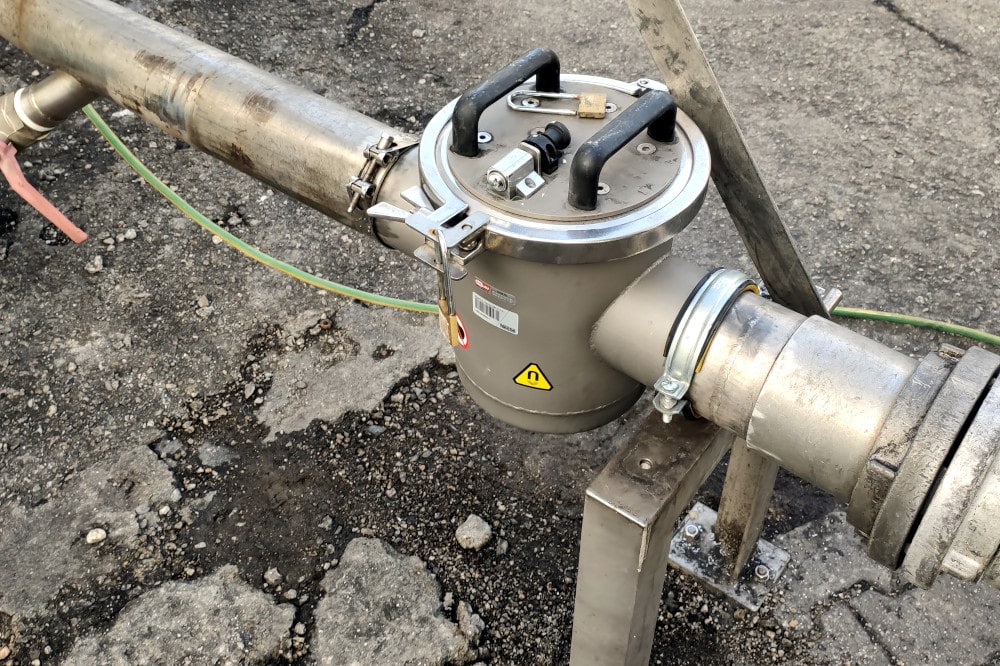

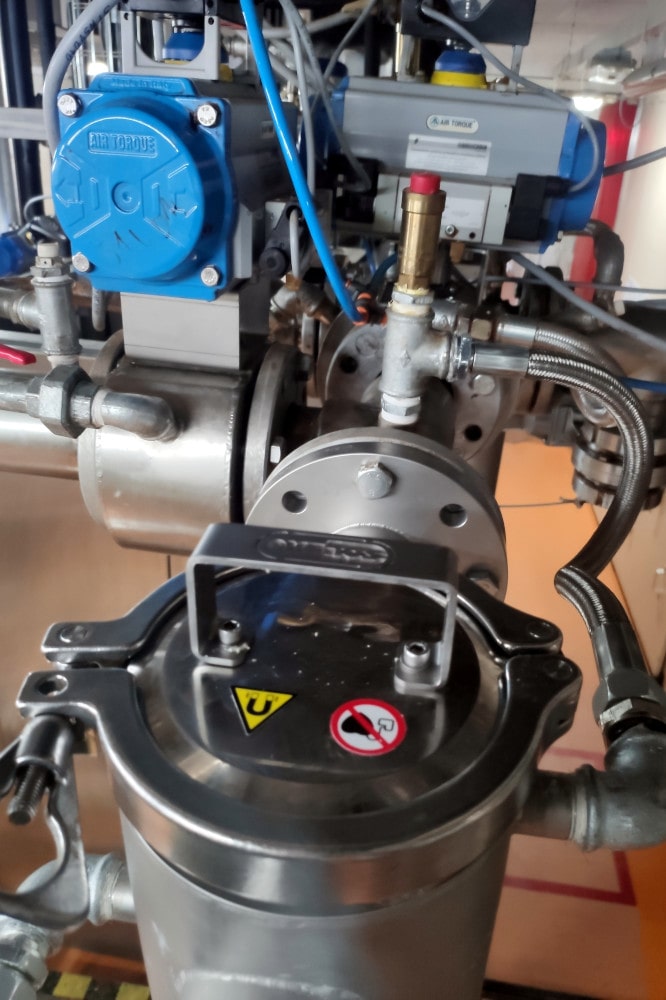

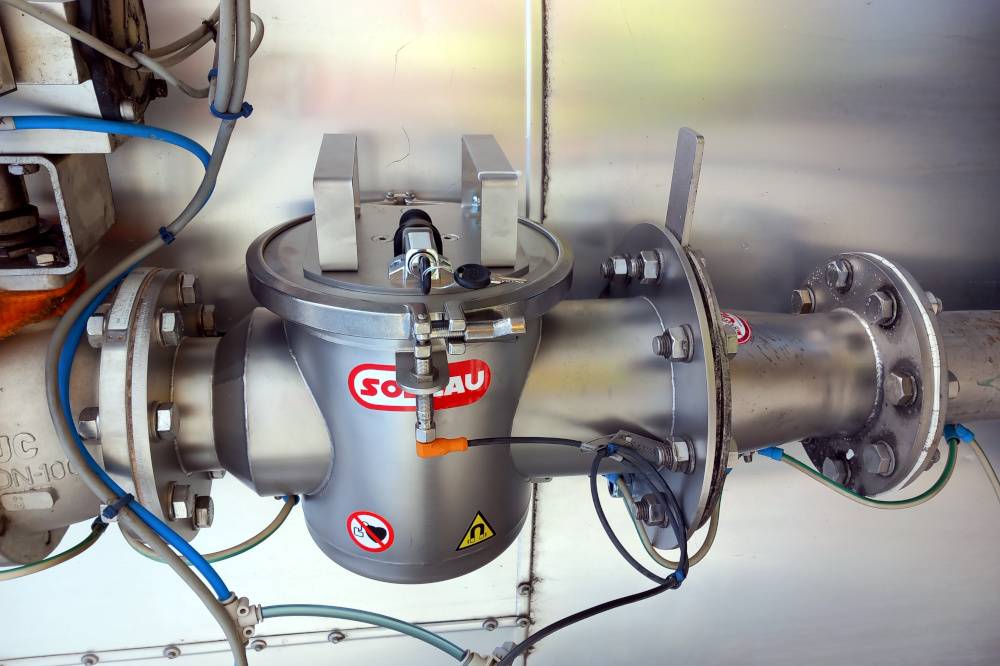

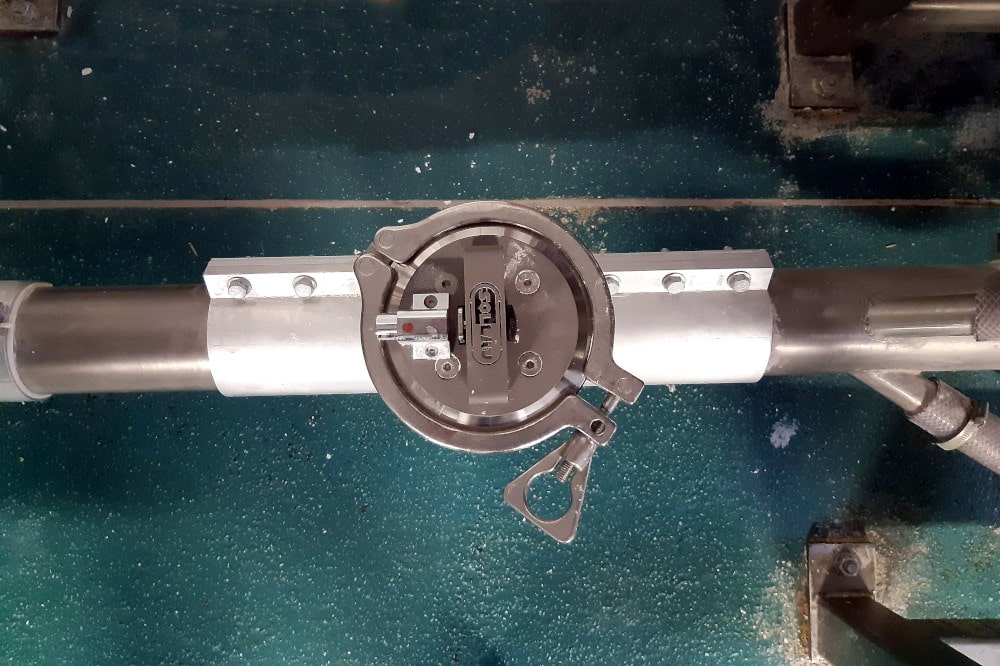

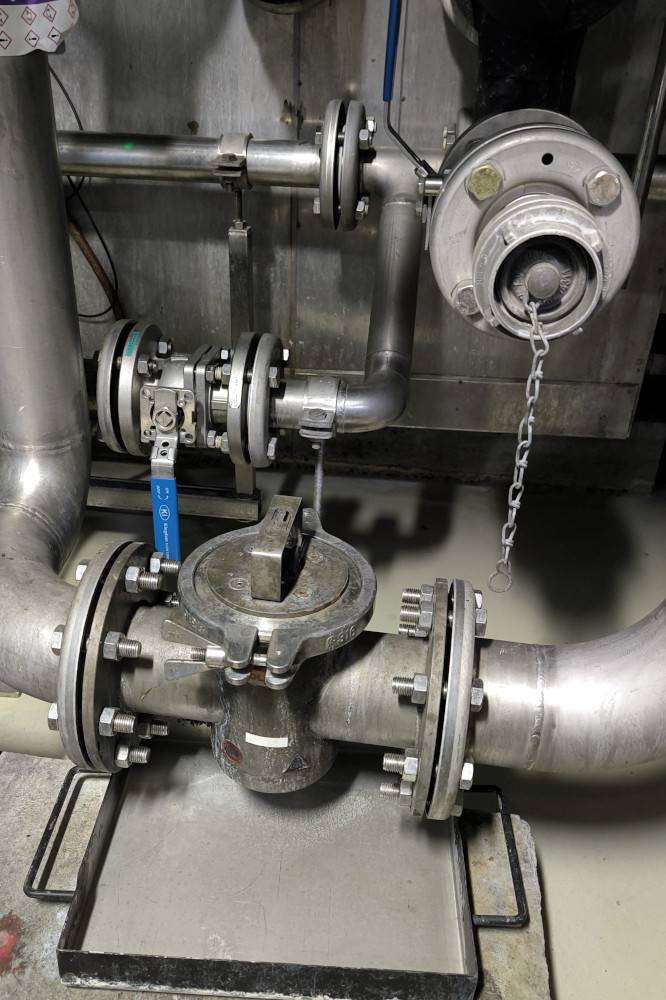

Ces pièges magnétique ont été conçus pour séparer les contaminants ferromagnétiques se trouvant dans des matières liquides ou en vrac, transportées dans des réseaux de tuyauterie. En standard, notre filtre magnétique en ligne est équipé de brides (sur demande, il sera également possible de l’équiper d’un autre type de raccordement), vous pourrez donc facilement l’installer sur votre réseau de tuyauterie. Il a été conçu pour être utilisé dans une plage de pression allant de 6 à 10 bars (en fonction du diamètre de la tuyauterie) – sur demande, nous pouvons bien entendu fabriquer un séparateur pouvant résister à des pressions plus élevées.

Un des avantages majeurs de ce séparateur est son faible poids, il sera donc facile à manipuler et à nettoyer. Grâce à son prix avantageux, ce séparateur est le filtre magnétique le plus universel qui est utilisé pour séparer des contaminants ferromagnétiques se trouvant dans des matières liquides ou en vrac, transportées dans des réseaux de tuyauterie.

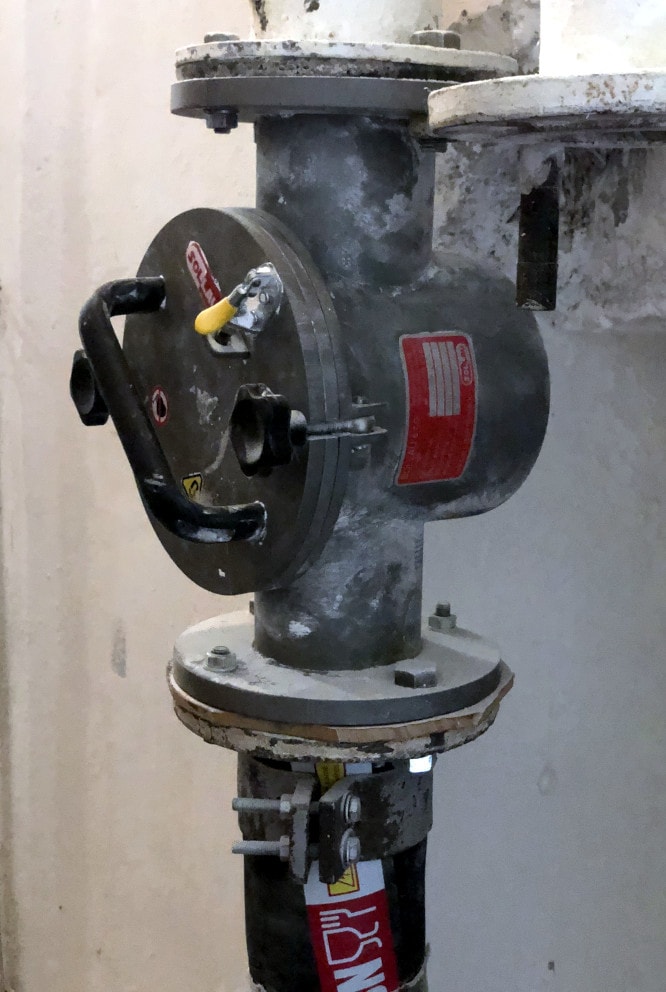

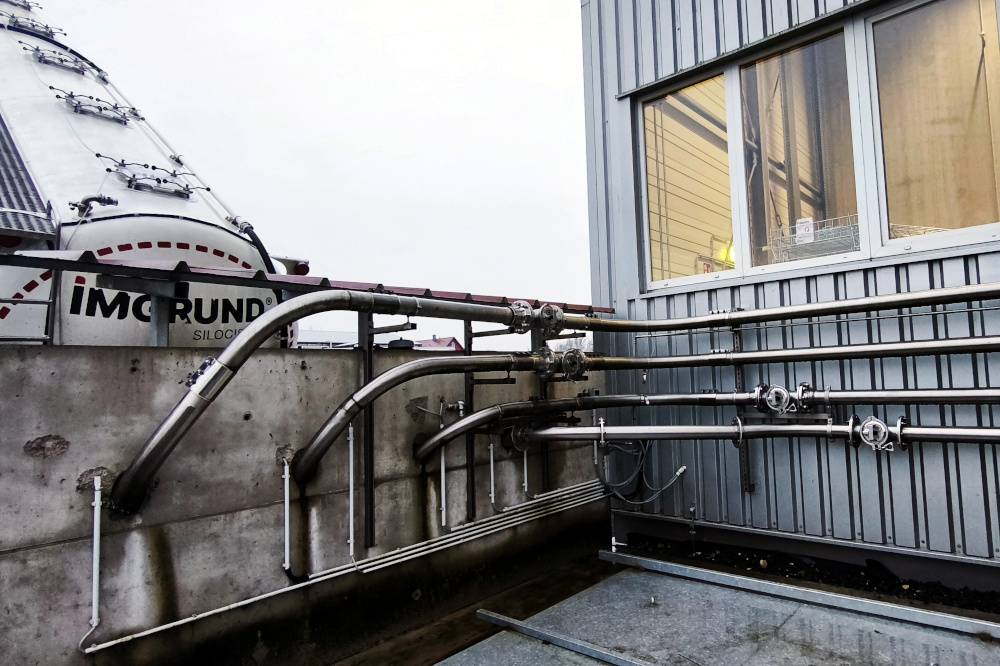

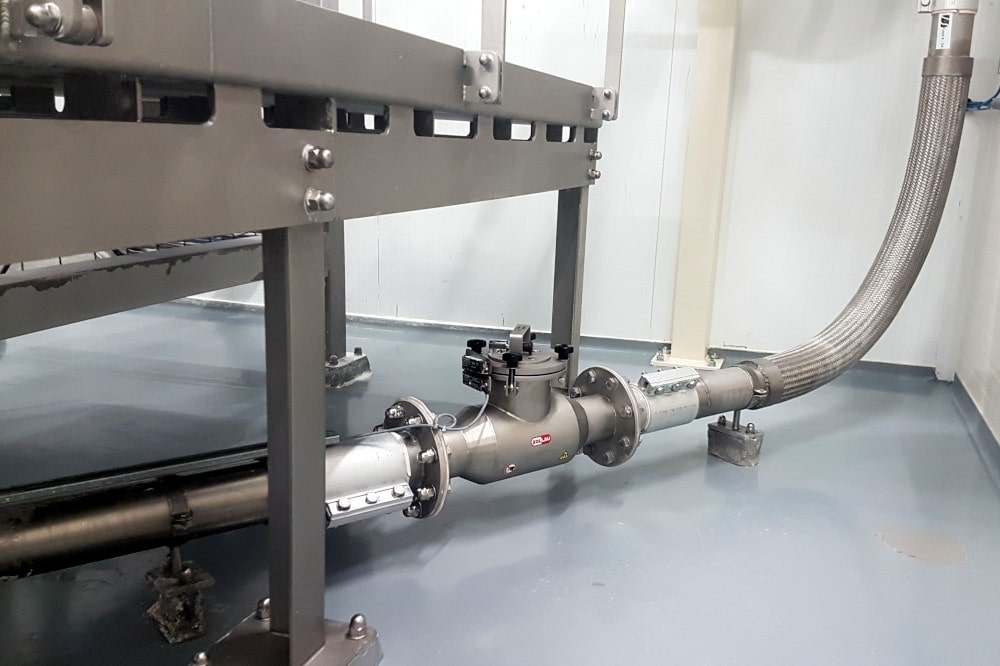

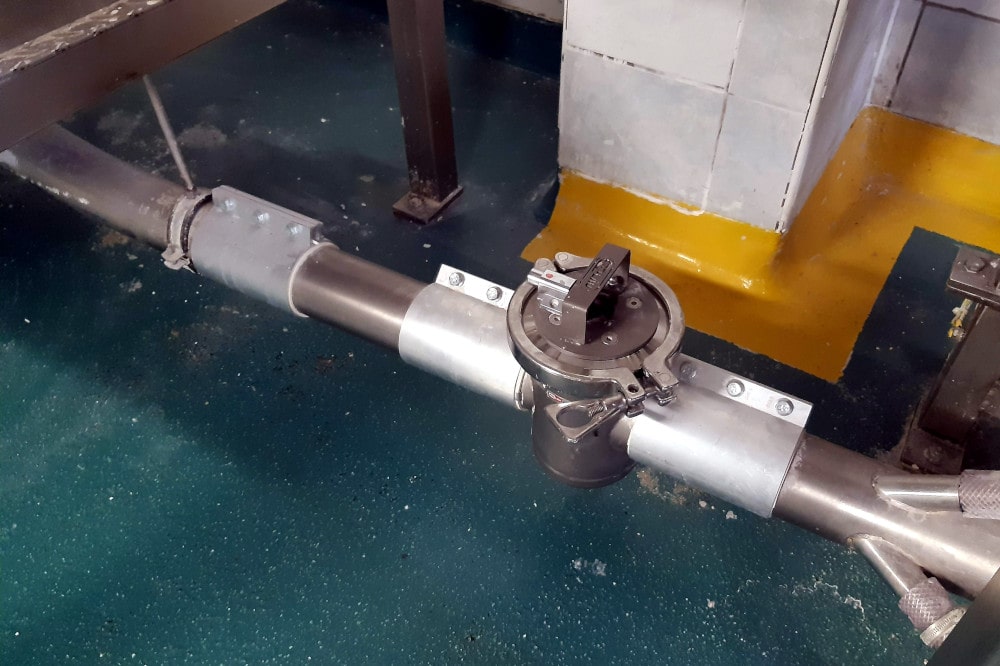

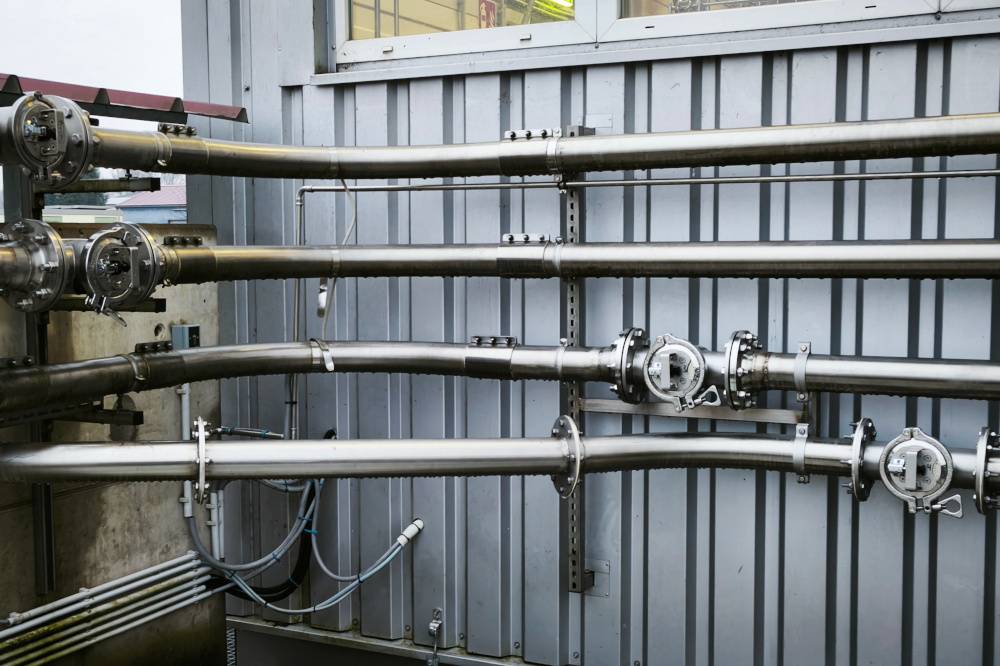

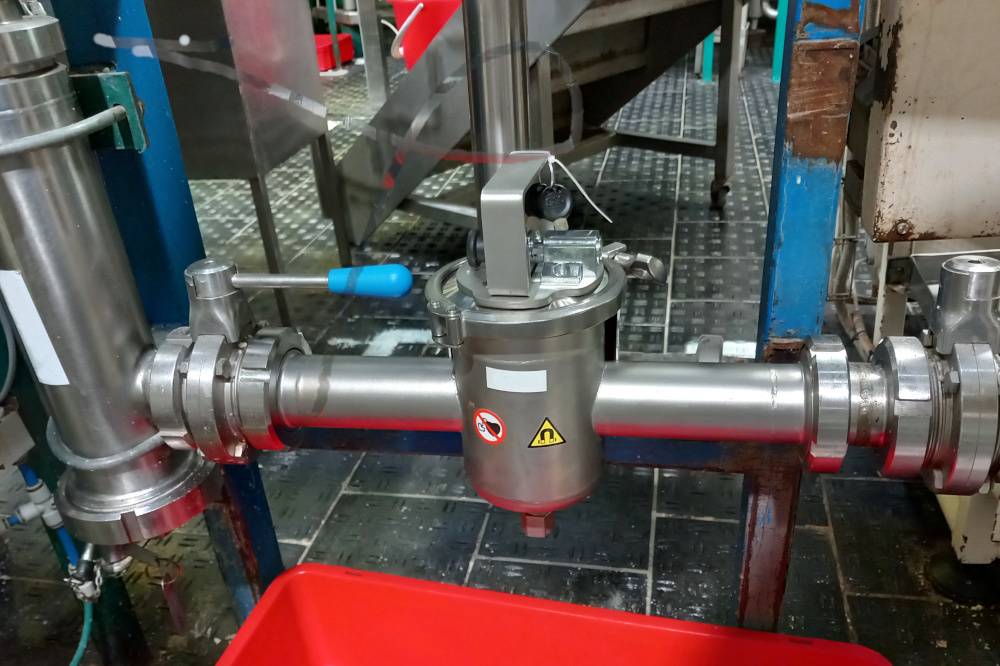

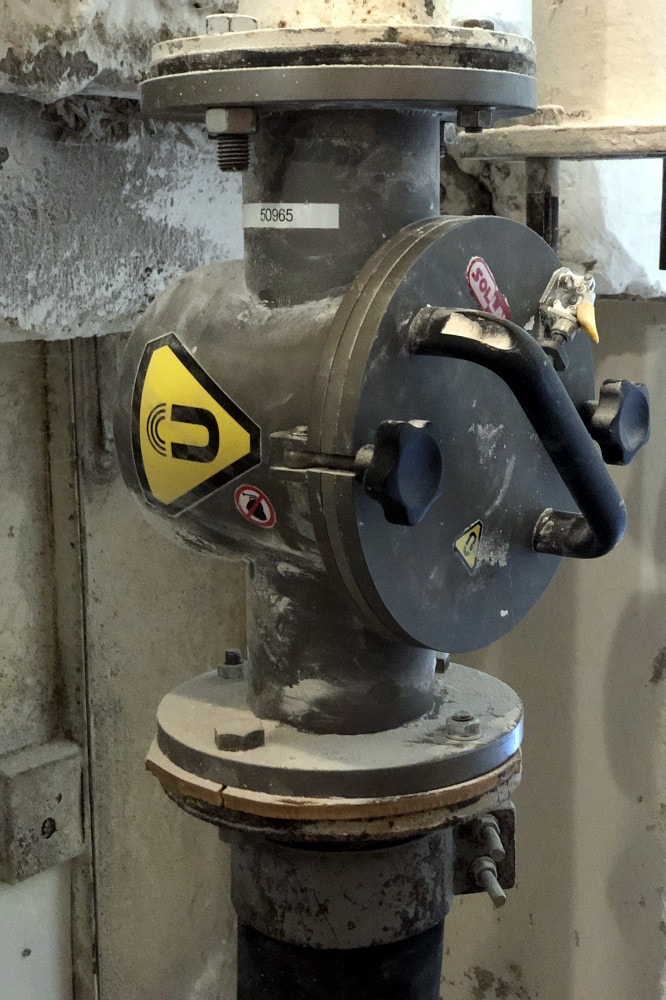

Cet aimant à passage intégral est souvent utilisé pour séparer les métaux se trouvant dans des matières friables transportées dans un réseau de tuyauterie – comme de la farine, du sucre, des épices ou des granulés de plastique par exemple. Ce séparateur pourra également être installé sur un réseau de tuyauterie utilisé pour le transport pneumatique de matières friables sous pression ou sous vide.

Ce filtre magnétique contient des aimants néodymes très puissants, il est donc capable de capturer des contaminants ferromagnétiques dont la taille commence à 1 micron! En standard, nous équipons ces séparateurs d’aimants ayant une densité de flux magnétique jusqu'à 9 500 G. En option, nous proposons également une version de flux magnétique jusqu'à 13 500 G. En cas de détérioration du séparateur, il sera très facile de remplacer la tige magnétique endommagée et ce, sans qu’il ne soit nécessaire de prévoir une intervention de maintenance.

Garantie SOLLAU de 5 ansGarantie SOLLAU de 5 ans

Nous répondons de la qualité de nos séparateurs magnétiques et c'est pourquoi nous vous offrons une garantie de 5 ans! Vous pouvez compter sur nos séparateurs magnétiques ! Nous sommes un spécialiste dans le domaine de la séparation magnétique.

Avantages de l’emploi de ce type de séparateur

  • La matière ne contient plus de contaminants ferromagnétiques
  • Un rapide retour sur investissement
  • Une installation et une manipulation qui sont simples = une plus grande envie d’utiliser le séparateur

En standard, les déferriseurs pour liquide sont fabriqués avec des diamètres de raccordement allant de 80 à 200 mm. Nous pourrons cependant adapter les dimensions de raccordement ou le mode de raccordement (bride, visserie, raccords spéciaux) en fonction de vos besoins spécifiques.

Vu que nous sommes le fabricant de ces filtres magnétiques, nous pouvons vous garantir une réalisation technique de pointe et un prix abordable.

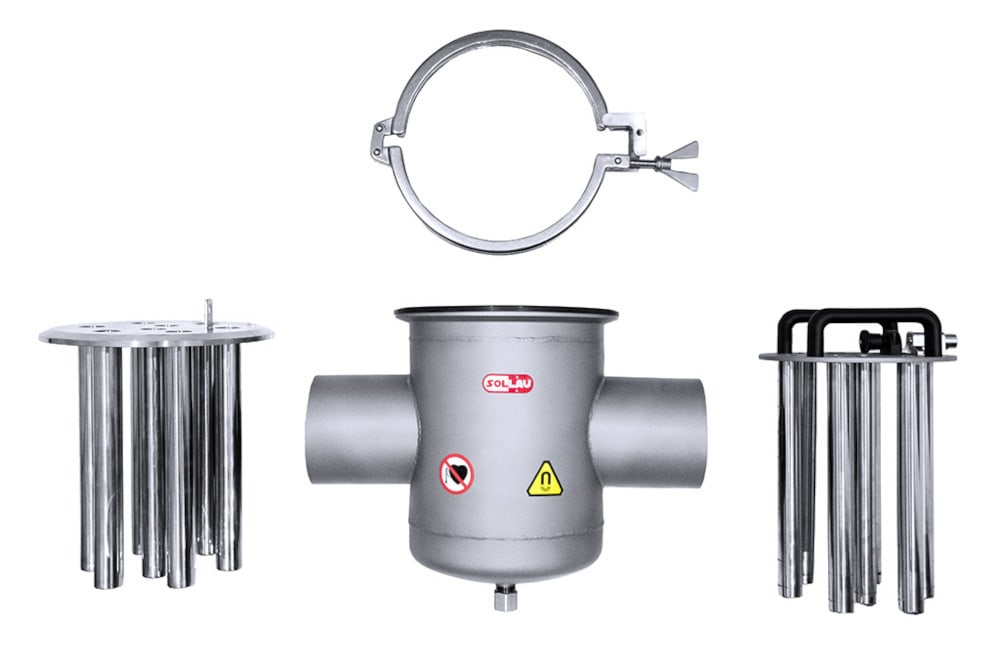

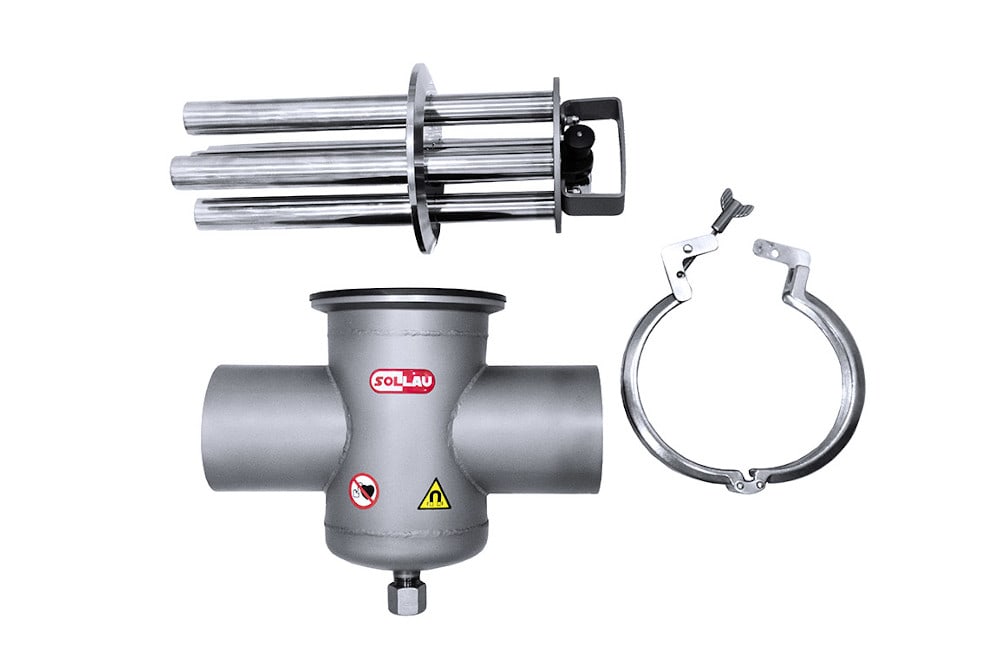

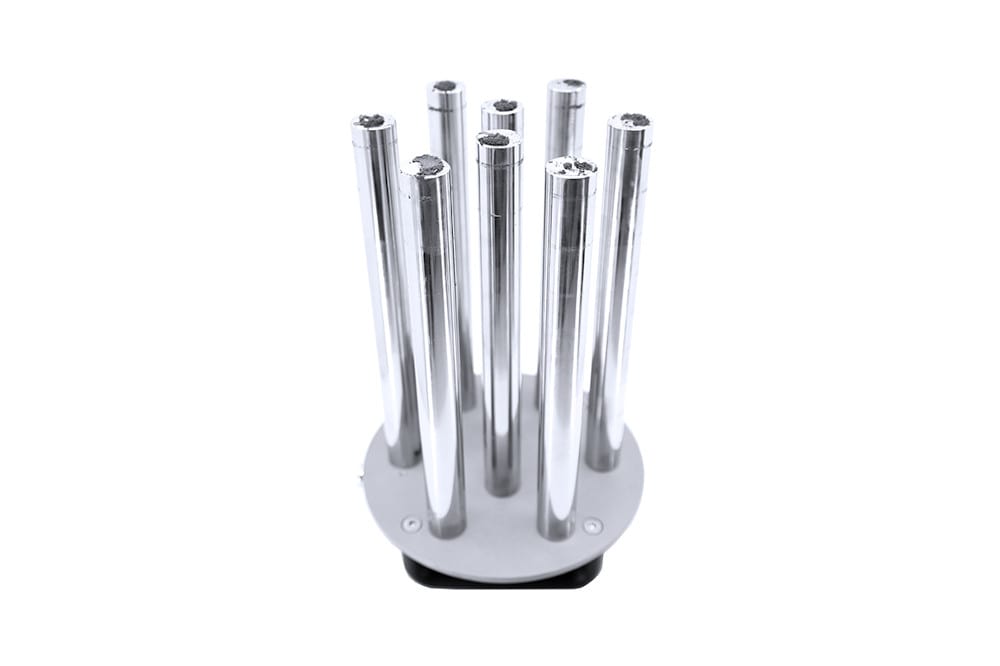

Le piège magnétique en ligne se compose de plusieurs éléments, soit:

  1. Composant magnétique
    • Noyau magnétique
    • Tubes de protection en inox
  2. Corps du séparateur magnétique

Les éléments de base de ce séparateur sont des noyaux magnétiques hermétiquement fermés dans des tubes en acier inoxydable qui sont inserés dans les tubes de protection en inox. Grâce à ce système de «tube en tube», les tiges magnétiques sont protégées et leur durée de vie s’en voit sensiblement prolongée. En procédant de cette manière, nous éliminons également le risque qu’un morceau d’aimant ou de son nickelage ne se détache et contamine la matière qui fait l’objet de la séparation.

La base du séparateur magnétique MSP-S est constituée d’un labyrinthe de tubes magnétiques, à travers lesquelles passe le matériau à traiter. Les très puissants champs magnétiques, générés par les aimants au néodyme à l'intérieur des tubes magnétiques, capturent les particules ferromagnétiques à la surface des tubes. Grâce au placement superposé des tubes, la première ligne de tubes magnétiques comprenant un tube de moins que la ligne suivante, est ainsi créé un filtre magnétique (en contact très intensif avec le flux de matériau), permettant de capturer même les plus petites impuretés ferreuses et garantir une séparation optimale. Les particules magnétiques capturées s'accrochent, au cours du processus de séparation, sur les parties arrière des tubes magnétiques, et donc ne bloquent pas le flux de matériau nettoyé et sont en même temps protégées contre l'entraînement par le flux de matériau nettoyé.

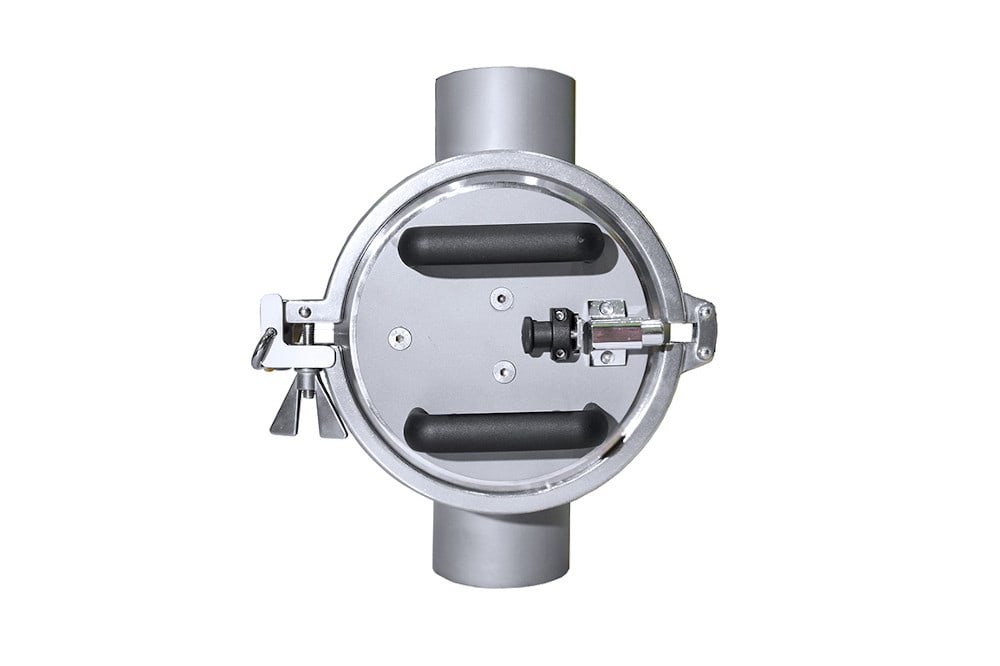

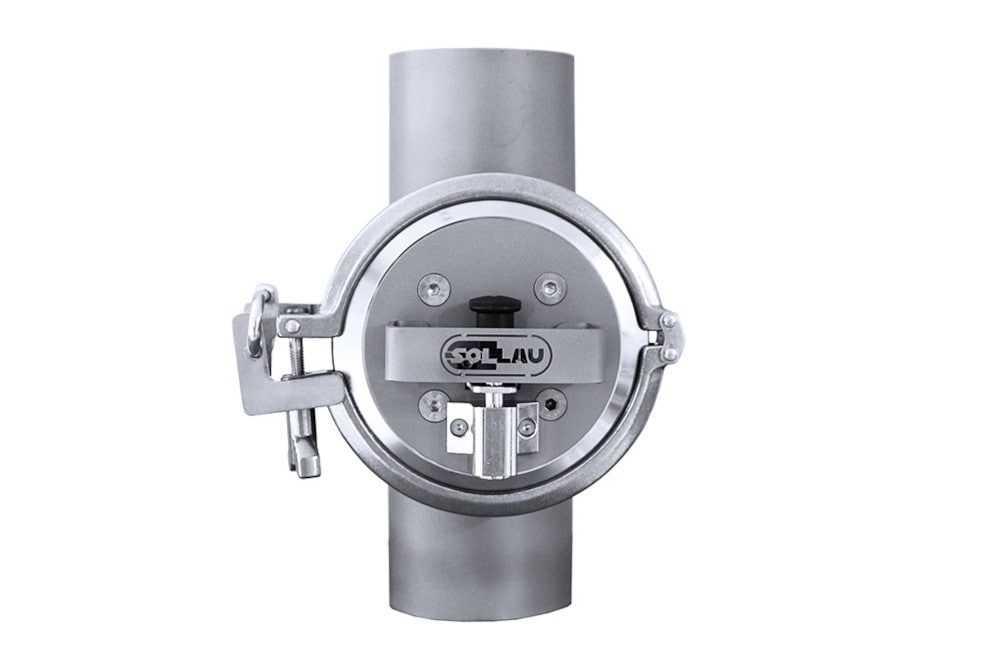

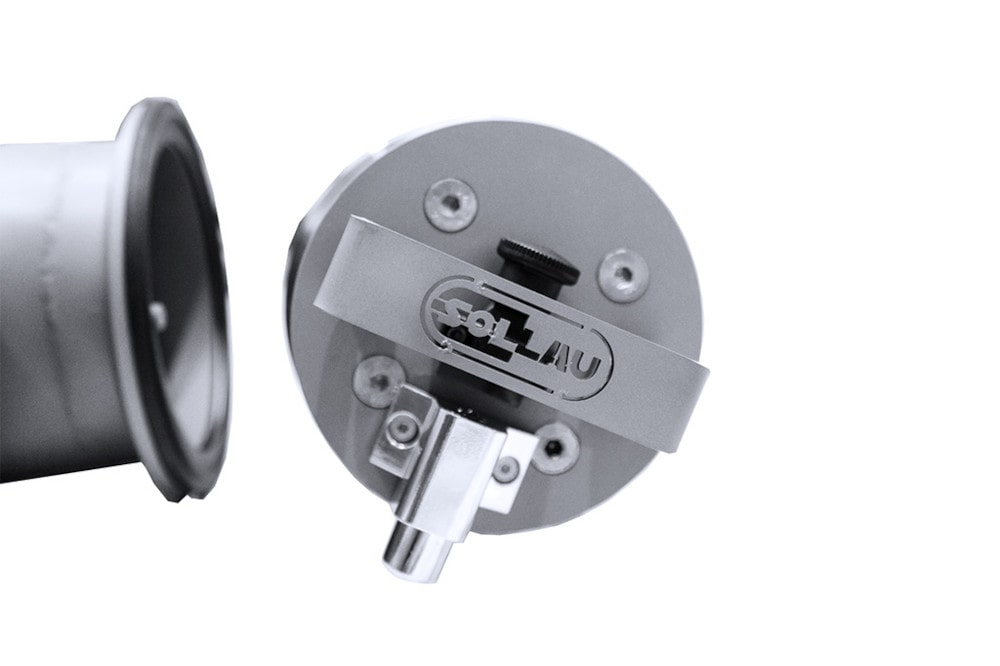

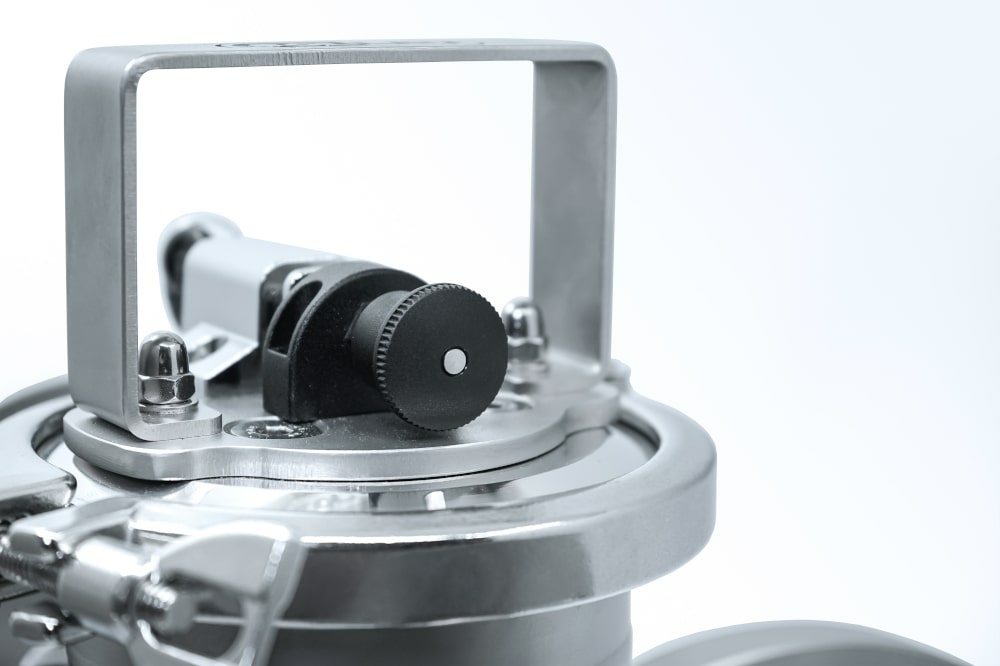

La fixation du composant magnétique au corps du séparateur est assurée par un raccord rapide. De ce fait, le nettoyage du séparateur est très rapide et très simple à réaliser.

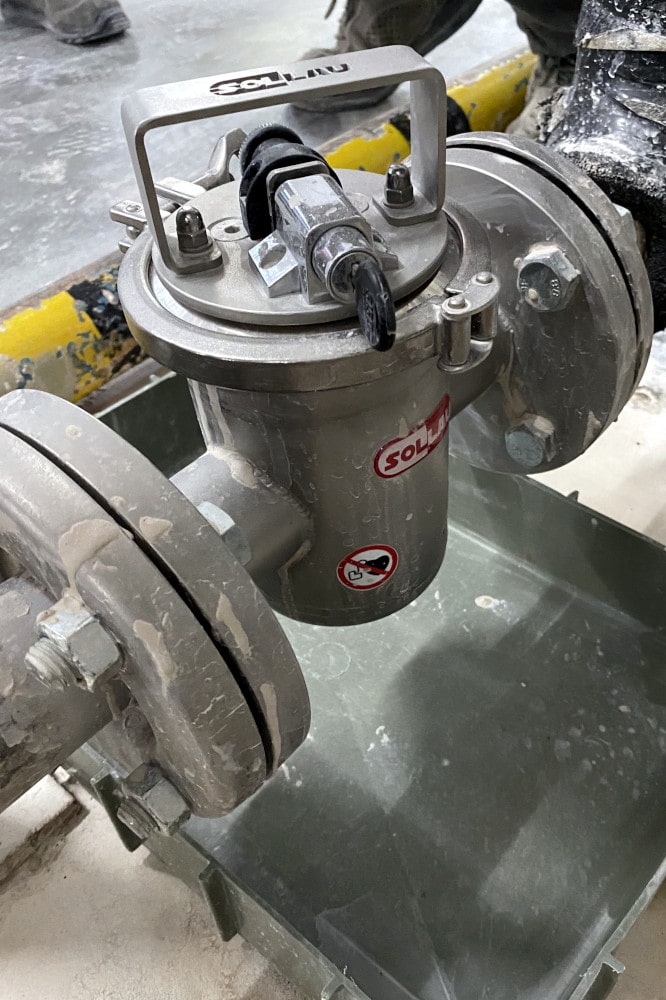

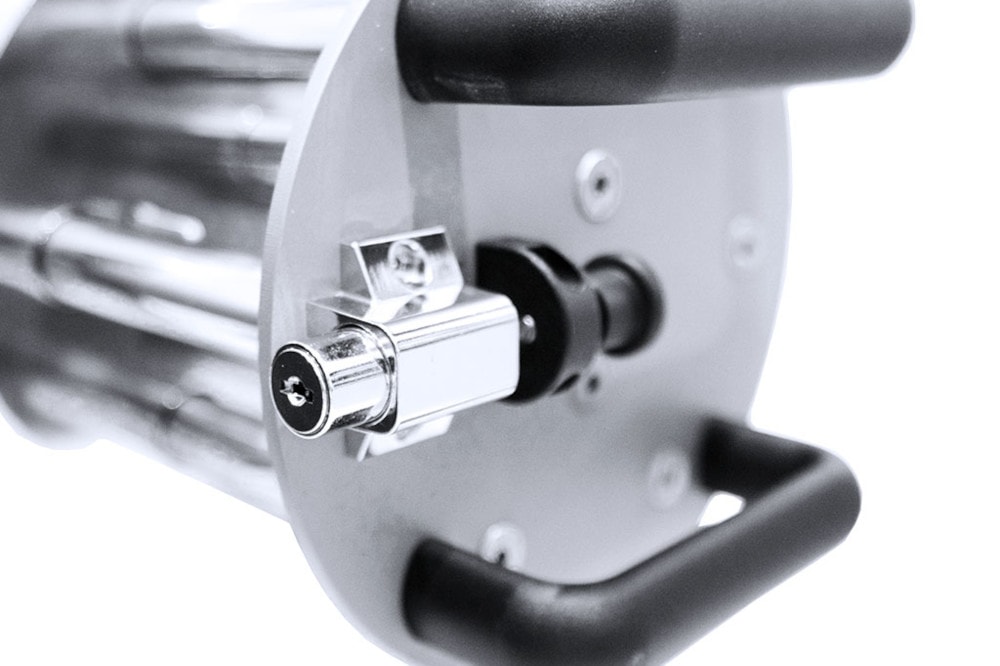

Vu qu’il intègre un verrou des tubes magnétiques, le séparateur est protégé contre un nettoyage involontaire, ce qui est assez souvent exigé par les auditeurs afin de garantir la sécurité du processus.

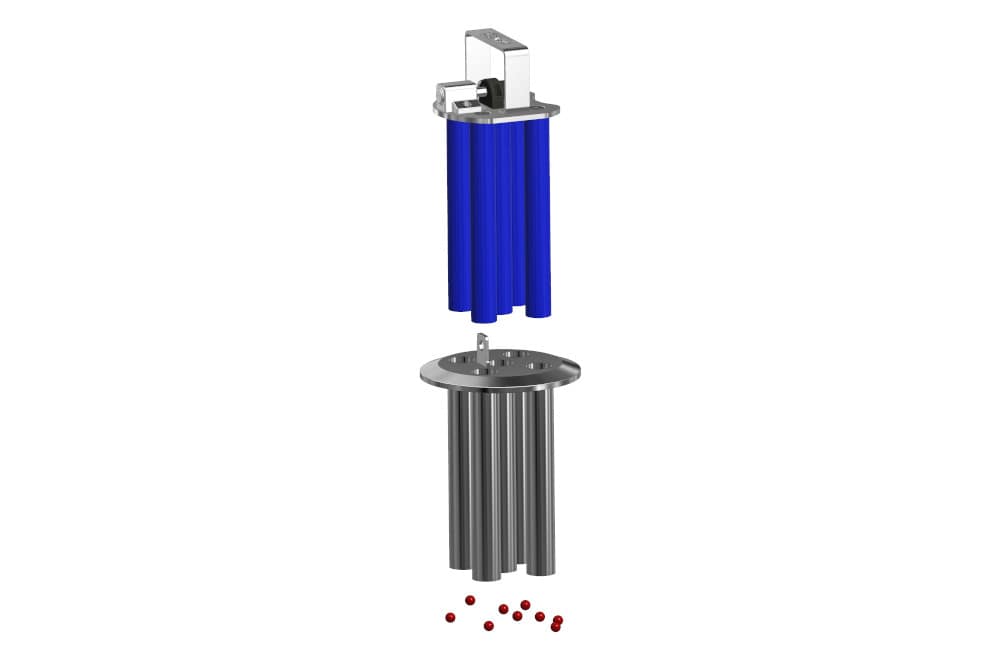

Comment nettoyer le séparateur?

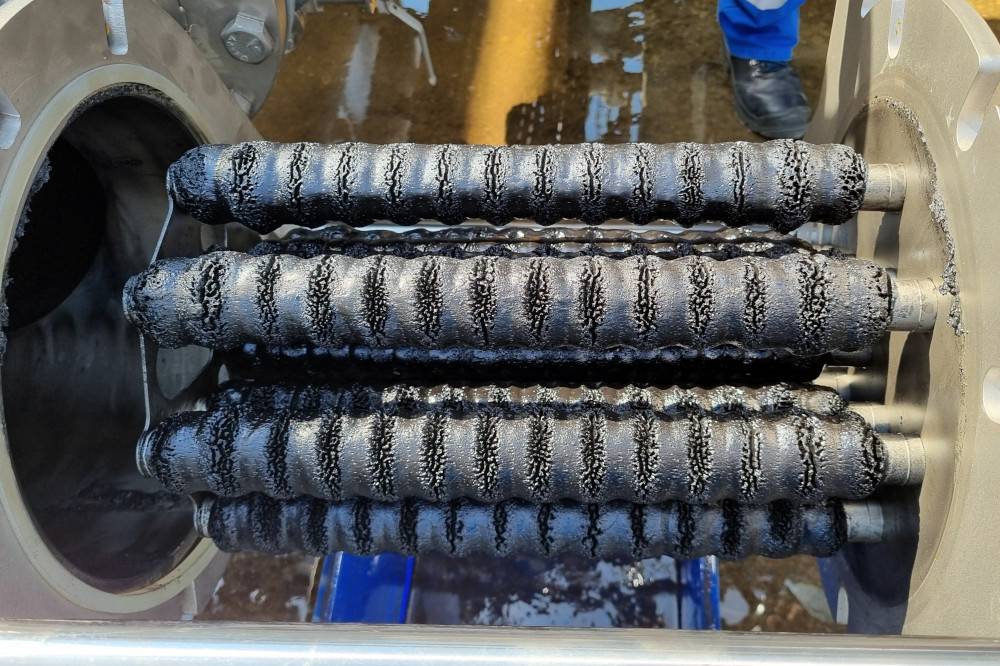

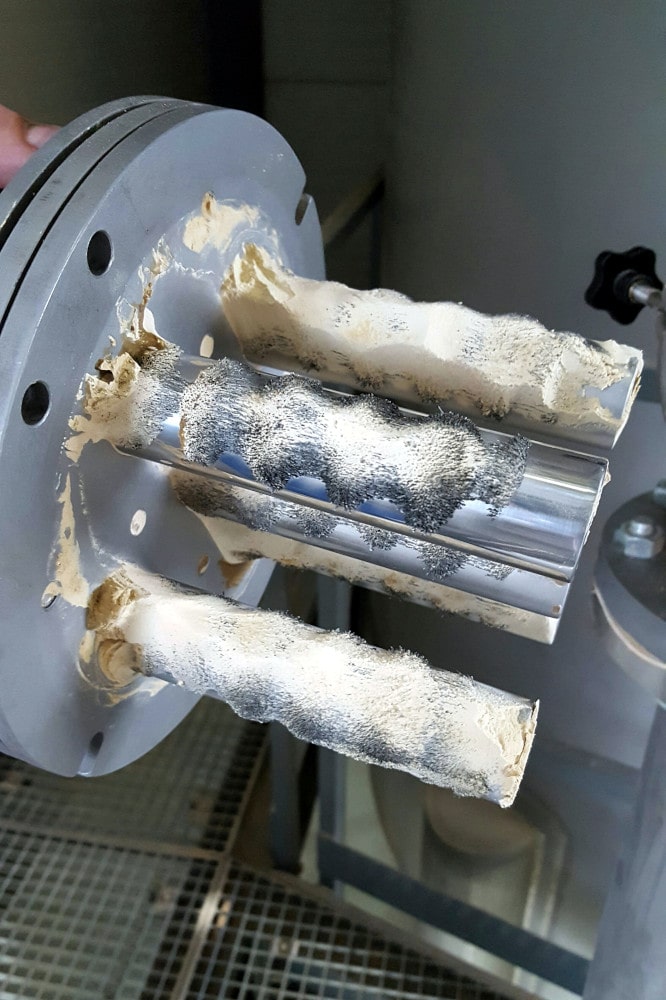

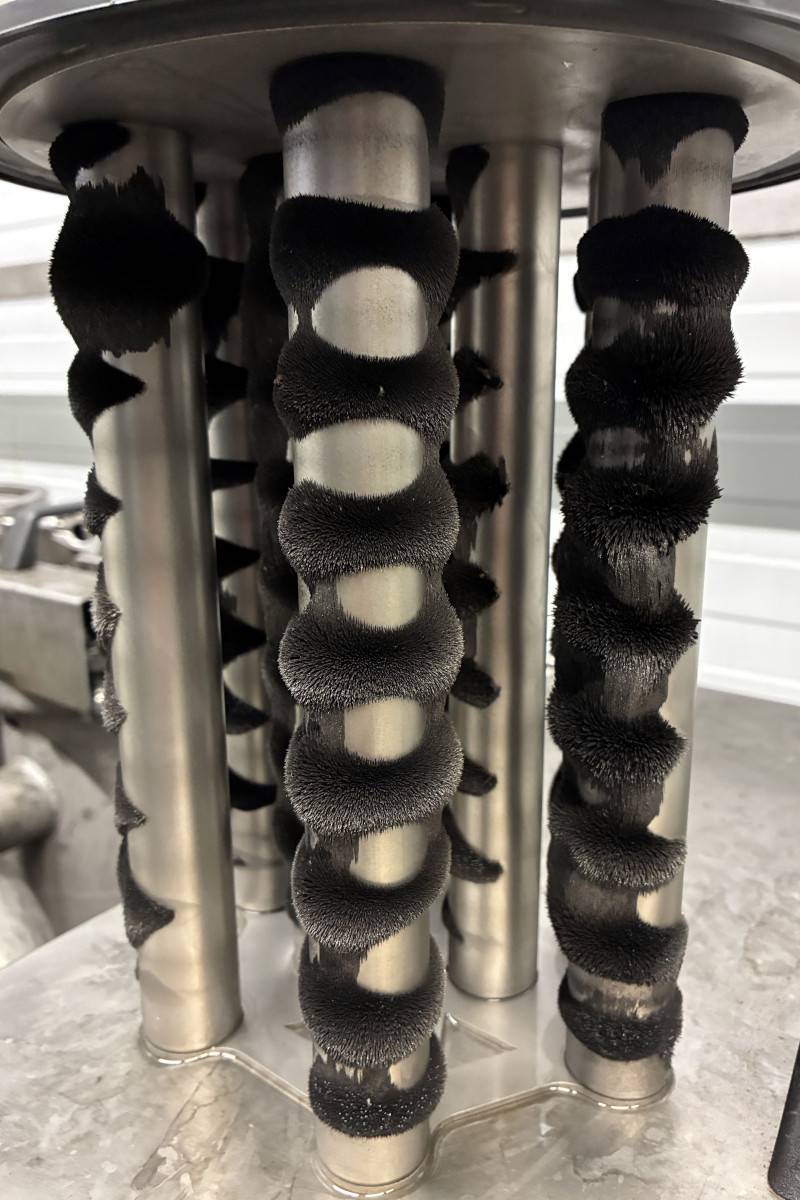

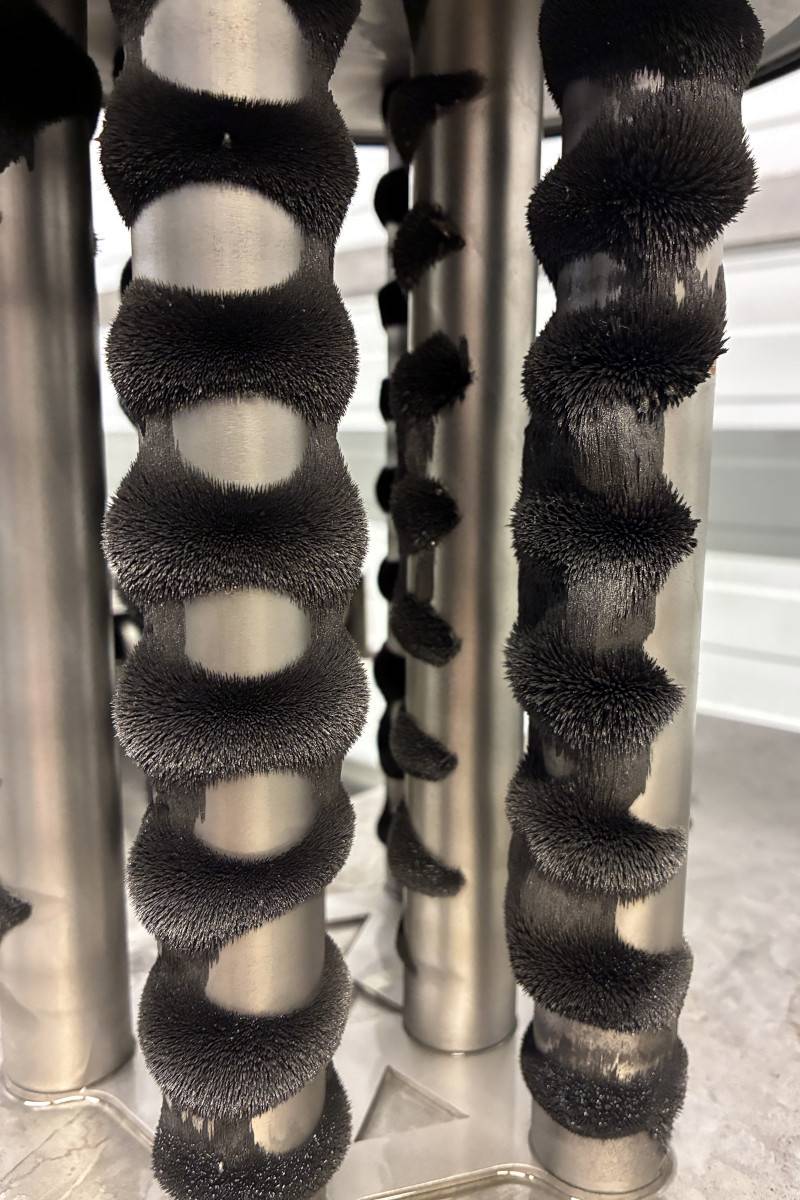

Les contaminants ferromagnétiques sont capturés sur les barreaux magnétiques qui sont en contact avec la matière à traiter.

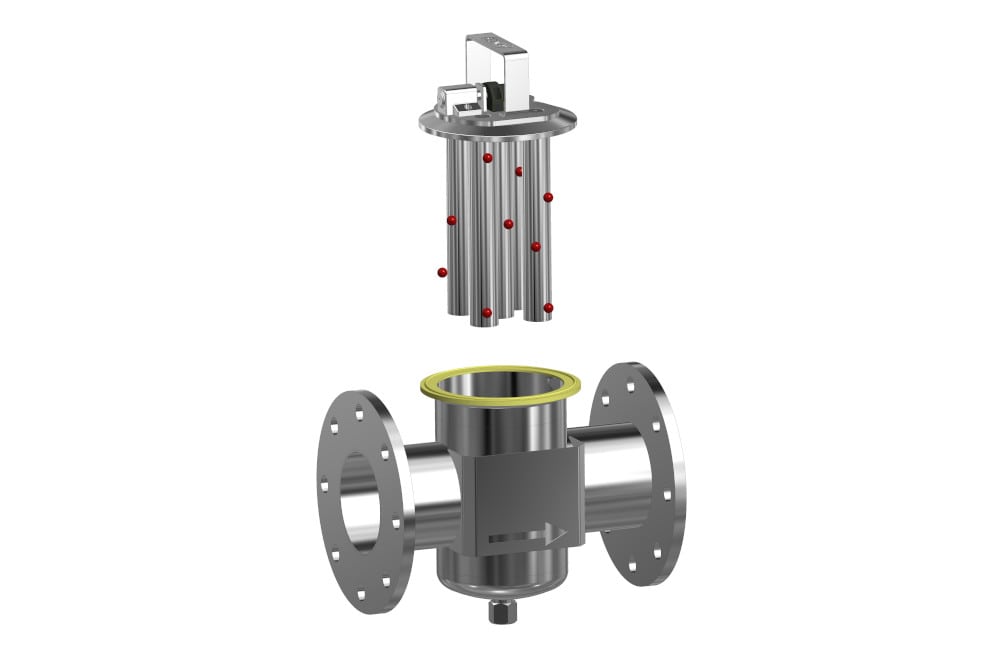

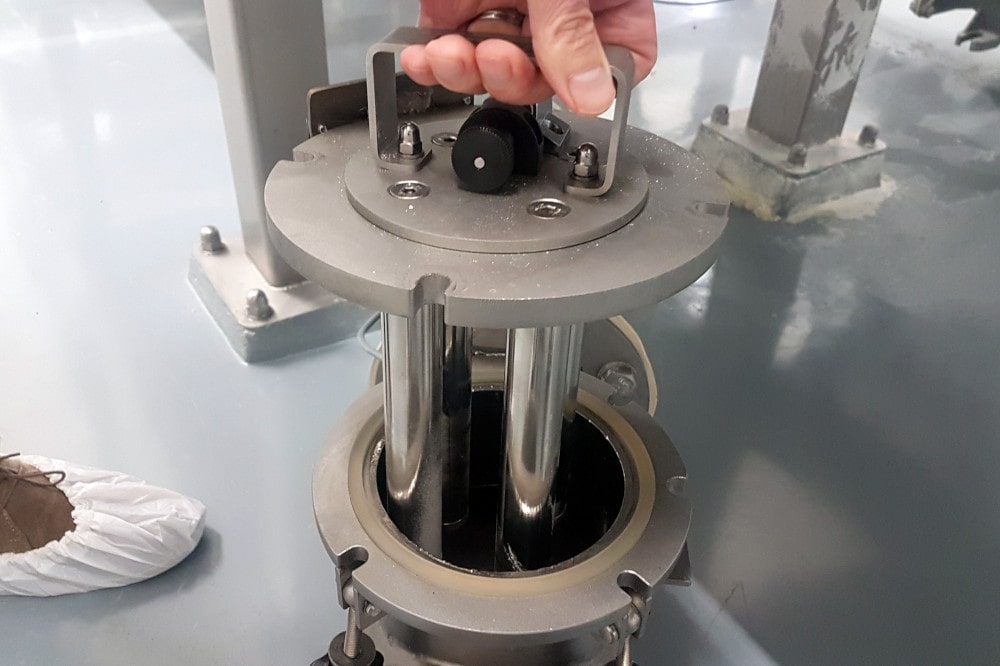

Le nettoyage du filtre magnétique  est très simple et très rapide et il se déroule en plusieurs étapes :

  1. Desserrer le raccord rapide

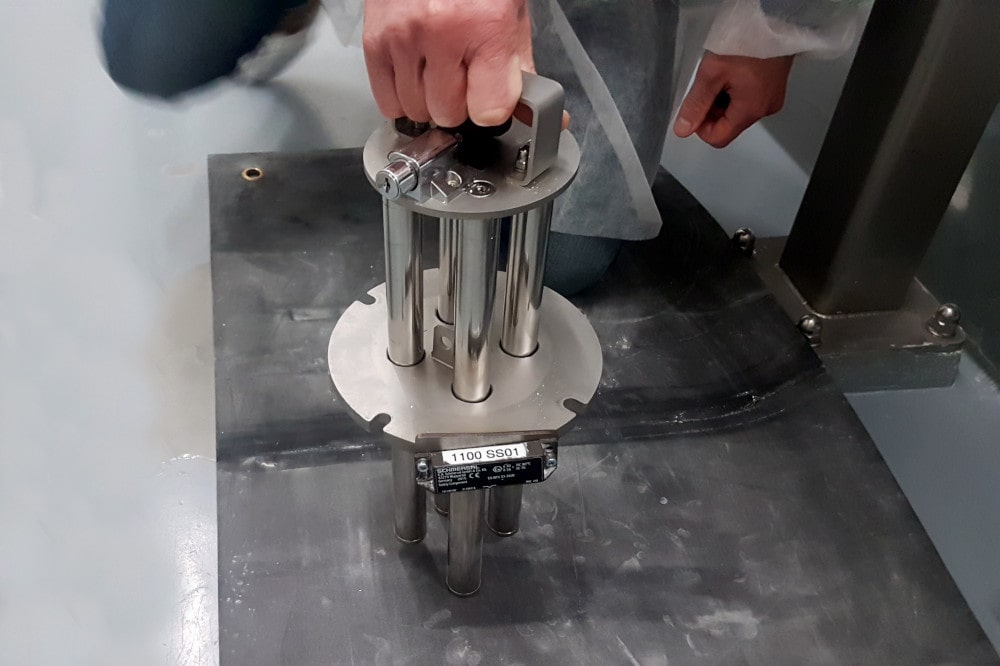

  2. Retirer le composant magnétique du corps du séparateur
  3. Retirer le noyau magnétique des tubes de protection en inox (les métaux capturés tomberont)
  4. Remontage

Certificat TESYDOSOLLAU – Nos produits sont soudés par de véritables professionnels!

Certificats de la société SOLLAU:
Certificat de soudure d’équipements sous pression selon PED 2014 / 68 / UE
Certificat de soudeur selon EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 – 1 à 5, EN 13445 – 1 à 5

Remplacement des tiges magnétiquesRemplacement des tiges magnétiques

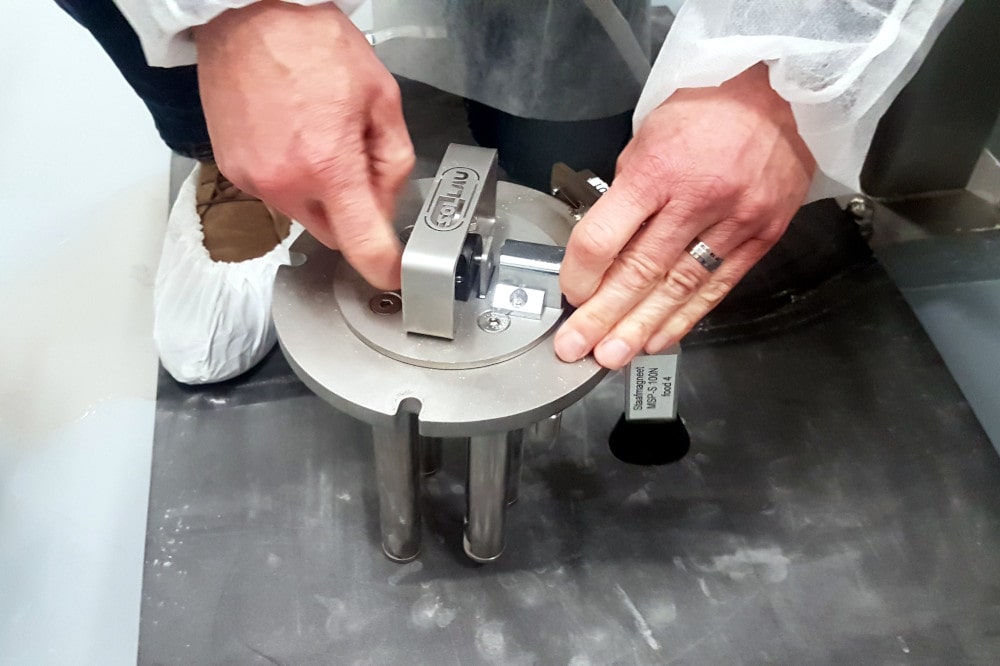

La conception du séparateur magnétique vous permet de remplacer très facilement les tiges magnétiques (par exemple en cas de détérioration des tiges suite à une manipulation incorrecte). Ce remplacement est vraiment très simple – il vous suffira de desserrer une seule vis et de remplacer le barreau magnétique. Aucune intervention des techniciens de service du fabricant ne sera nécessaire.

Ce séparateur magnétique est offert en trois finitions différentes:

  • sablage (Ra 1,6 µm)
  • polissage interne (Ra 0,14 µm)
  • surface toute polie (Ra 0,14 µm)

MSP-S OCTOPUS

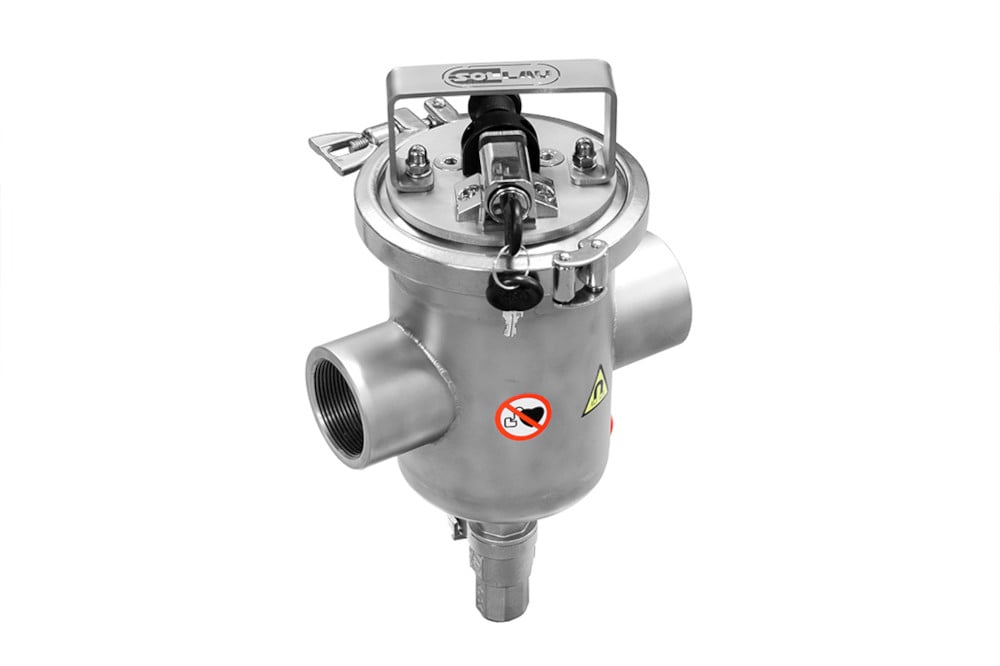

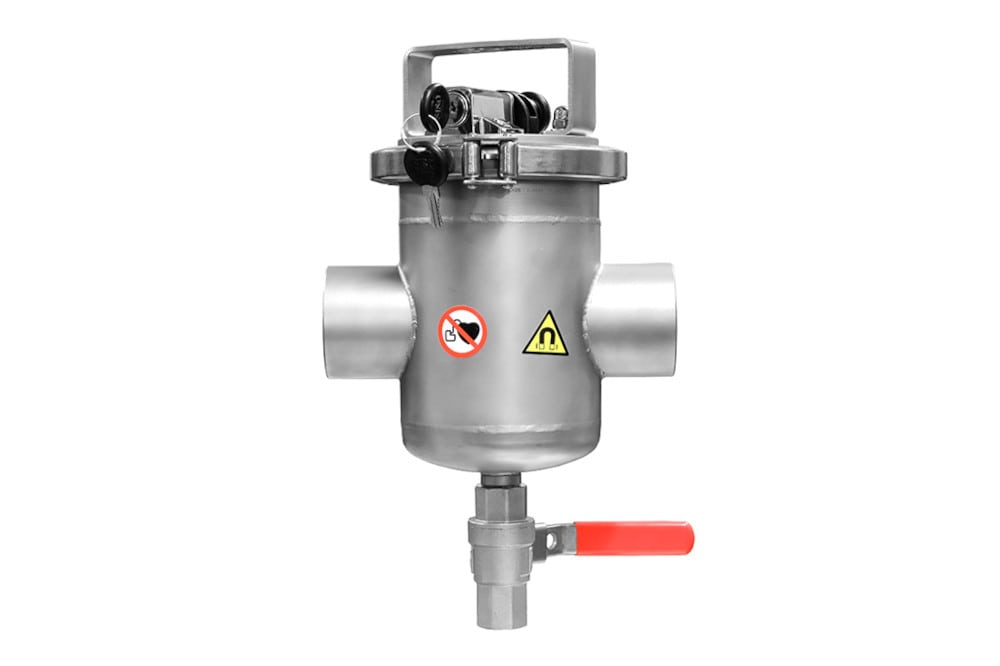

Filtre magnétique pour les tuyauteries MSP-S OCTOPUS

  • Faible poids = simple à manipuler
  • 9 500 G à l’endroit du contact avec la matière à traiter
  • Variante en option – 13 500 G
  • Résiste à une pression de 10 bars
  • Force d'adhésion élevée
  • Verrou des tubes magnétiques intégré

Le séparateur magnétique pour les tuyauteries est destiné en particulier à la séparation des particules ferromagnétiques se trouvant dans le flux de matériau liquide ou facilement pénétrable.

ProduitDiamètre de l'entrée/de la sortie (mm)Carte de données (EN)
MSP-S 50 N OCTOPUS 50 Visualiser le PDF
MSP-S 65 N OCTOPUS 66 Visualiser le PDF
MSP-S 80 N OCTOPUS 80 Visualiser le PDF
MSP-S 100 N OCTOPUS 100 Visualiser le PDF
MSP-S 125 N OCTOPUS 125 Visualiser le PDF
MSP-S 150 N OCTOPUS 150 Visualiser le PDF
MSP-S 200 N OCTOPUS 200 Visualiser le PDF

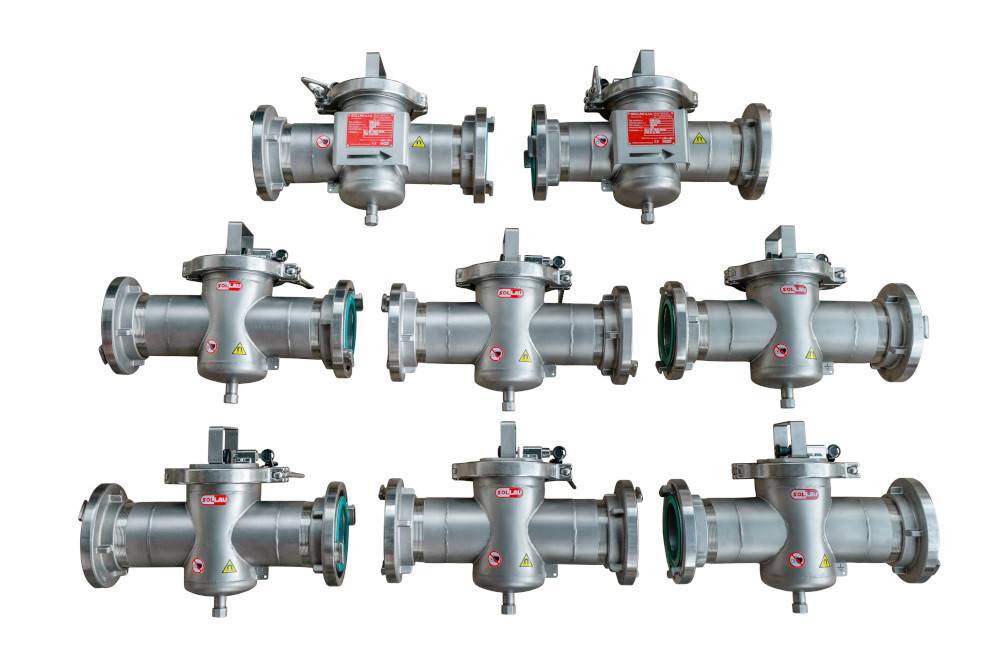

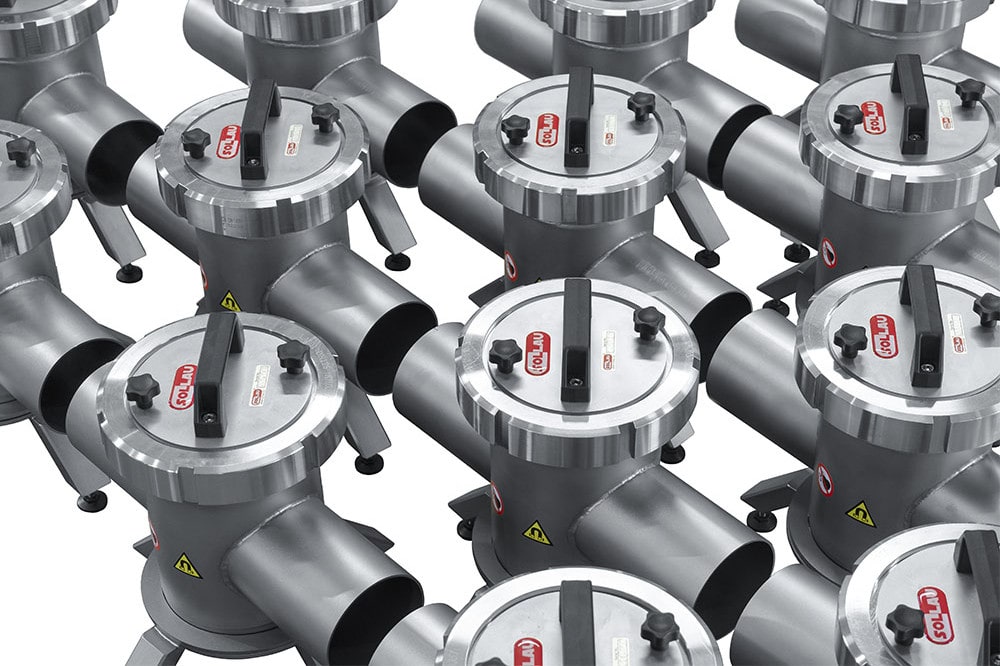

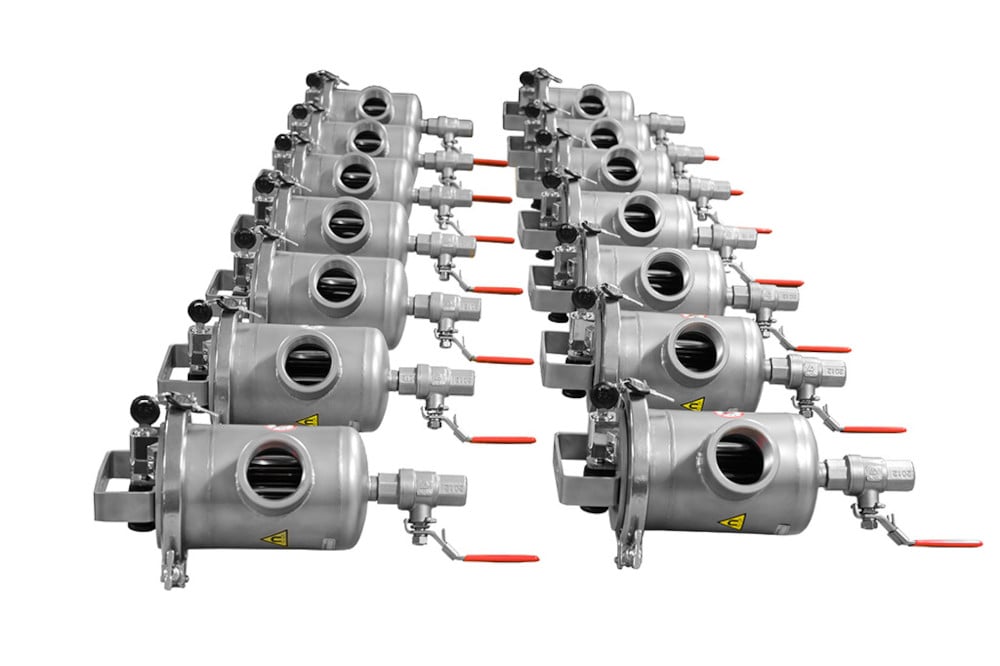

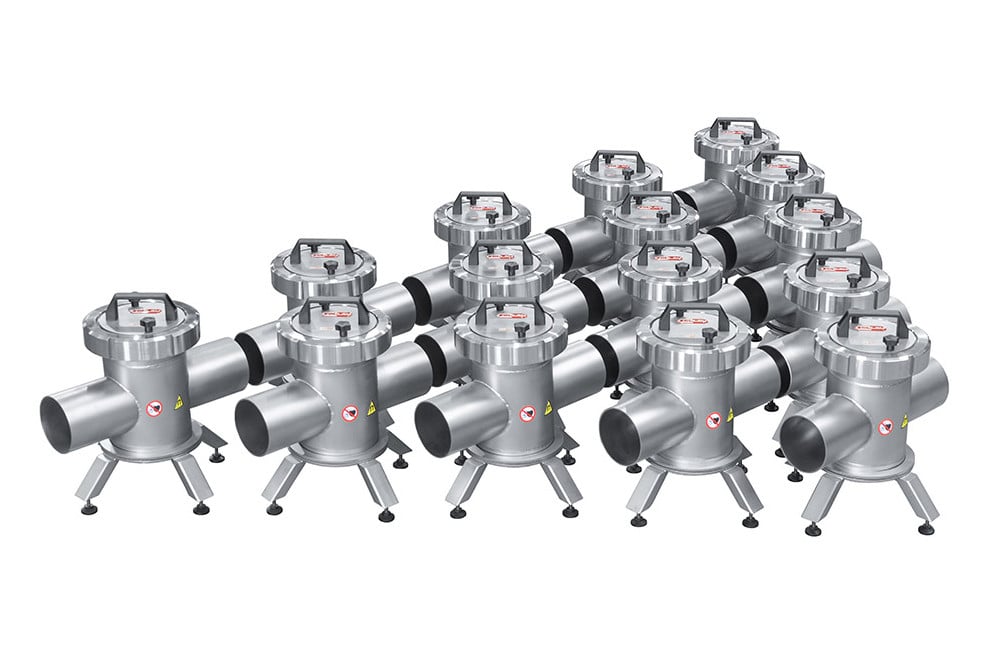

Séparateurs magnétiques en stock

Certains produits appartenant à cette gamme de modèles sont disponibles en stock et peuvent donc être immédiatement enlevés. Nous élargissons sans cesse l’offre de séparateurs magnétiques que nous avons en stock afin de pouvoir vous approvisionner au plus vite. Veuillez contacter notre agent commercial pour en savoir plus sur les disponibilités.



Dans quels secteurs industriels utiliser un piège magnétique?

Le filtre magnétique pour les tuyauteries se distingue par une structure robuste en acier inoxydable, une haute performance (grâce aux aimants en terres rares), une installation facile et un entretien aisé. Il trouve application en particulier dans l'industrie céramique et chimique, dans les services alimentaires, sanitaires et hygiéniques.
