AVANTAGES D 'UN SÉPARATEUR MAGNÉTIQUE MR

  • Aimants en néodyme peuvent atteindre jusqu'à 18700 G
  • Séparation des particules magnétiques de 1 µm
  • Conception robuste en acier inoxydable
  • Séparateurs peuvent être prêtés
  • Nettoyage simple et rapide
  • Essai des matériaux

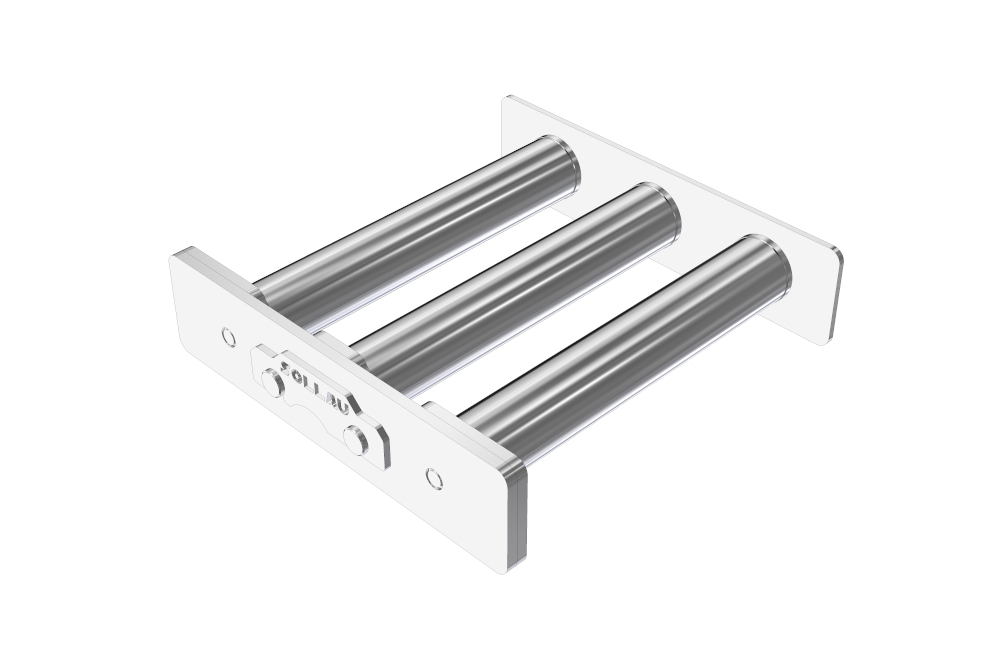

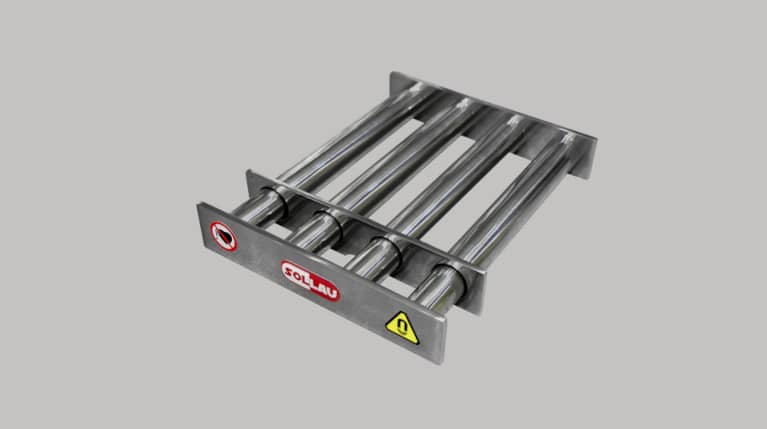

Grille à nettoyage simplifiée sans coffret MR

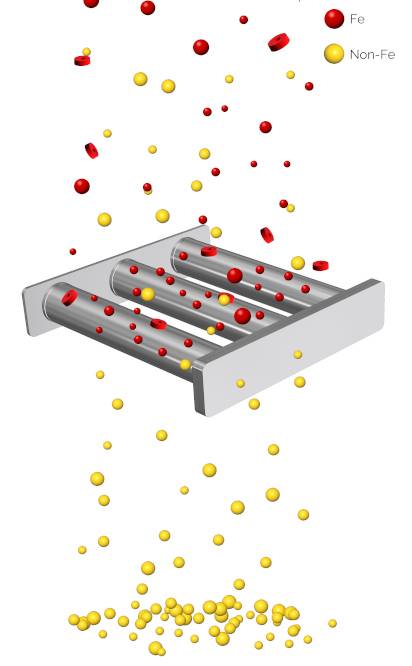

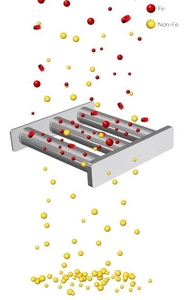

La grille magnétique est un séparateur simple, servant à capturer les particules ferromagnétiques depuis mélanges granulaires. La grille magnétique est équipée d'aimants au néodyme NdFeB très puissants et est capable de capturer même les particules seulement partiellement constituées de métaux ferromagnétiques (par exemple l'acier inoxydable faiblement magnétique).

La structure télescopique assure un nettoyage facile et rapide de la grille magnétique. Nous sommes en mesure d'adapter les dimensions et la structure globale aux exigences du client.

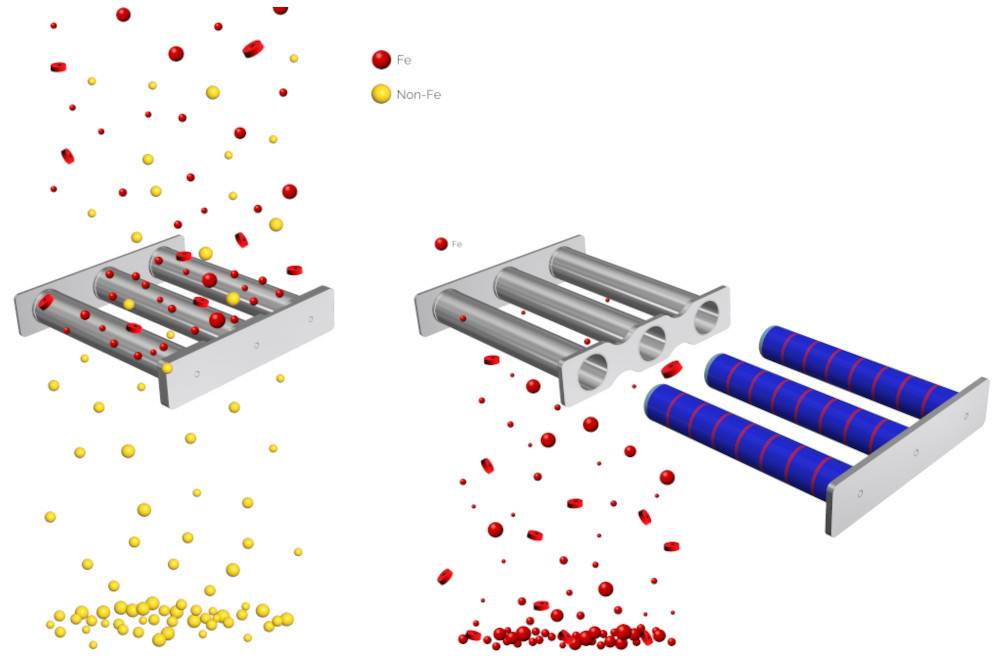

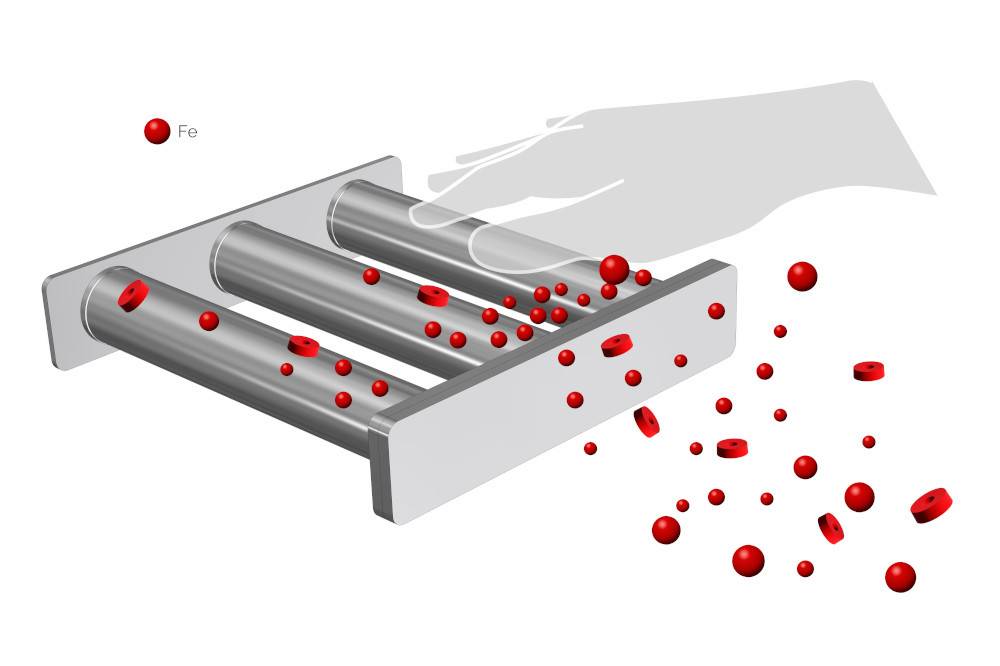

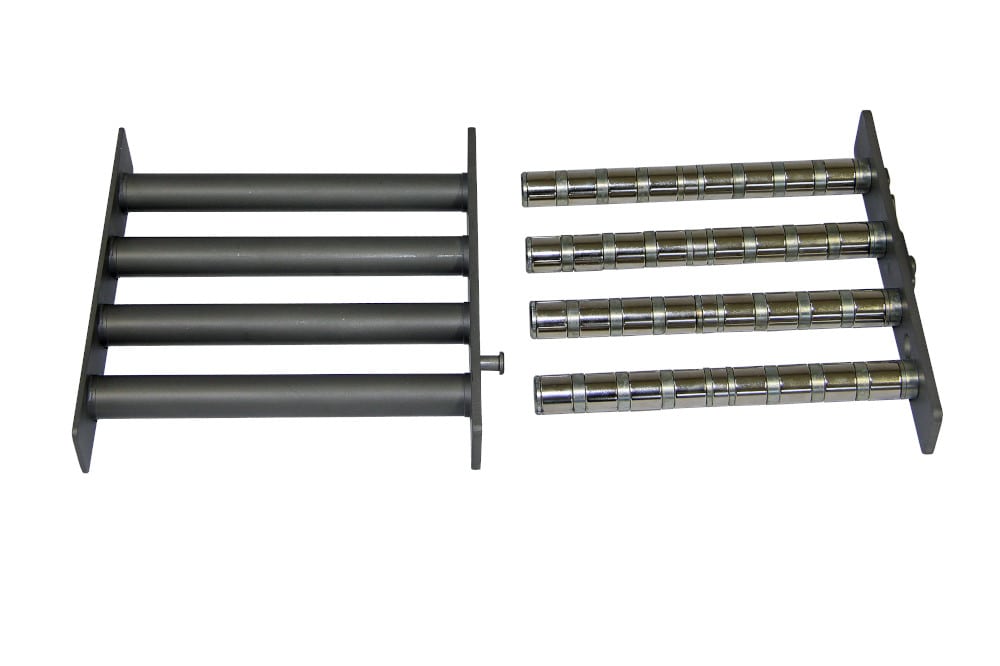

Comment nettoyer une grille magnétique?

En sortant les aimants permanents des tubes en inox, les particules métalliques capturées tombent d'elles-mêmes./p>

Avantages majeurs des grilles magnétiques

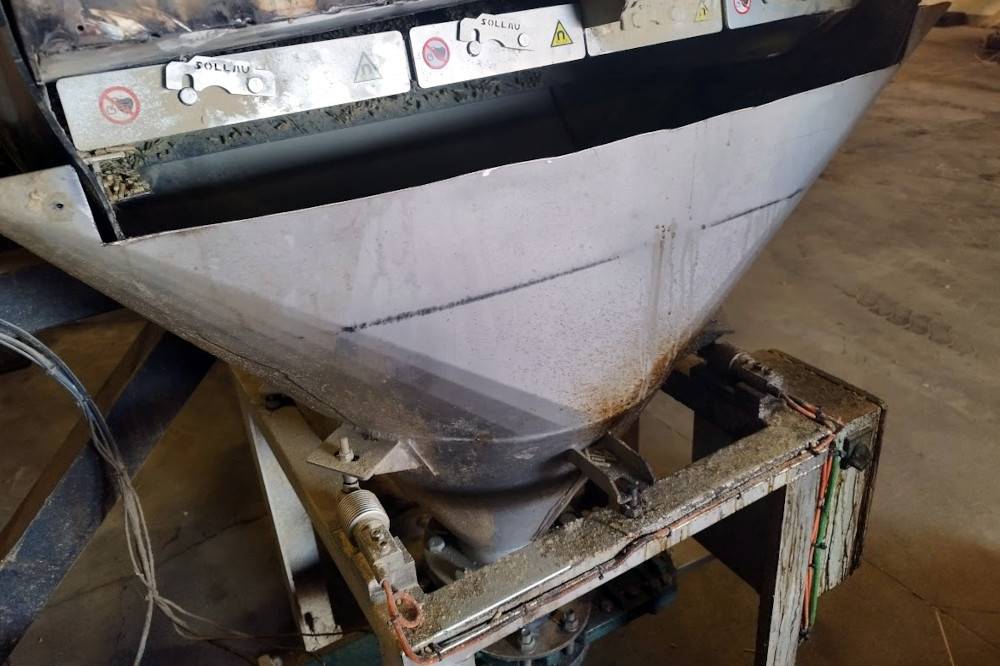

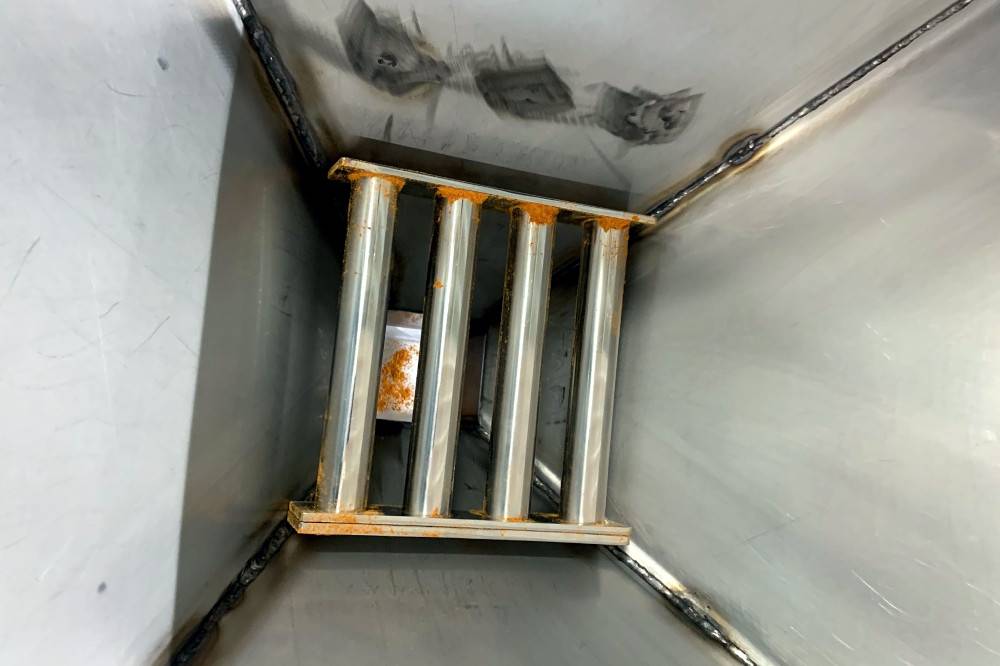

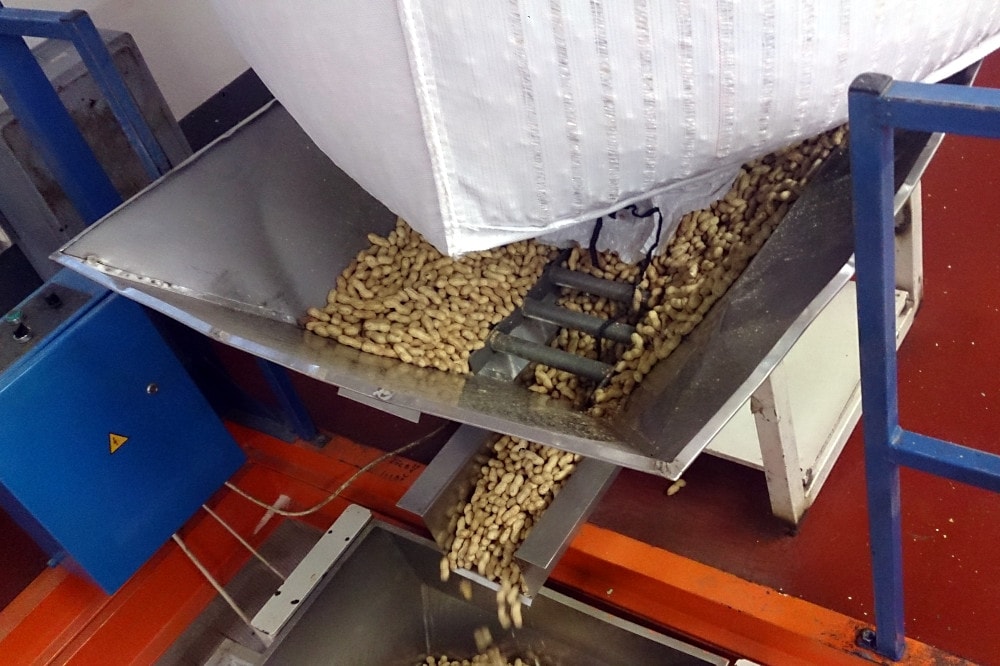

L'avantage de ce type de séparateur magnétique est la grande efficacité, l'absence d'entretien, les frais d'acquisition et d'exploitation réduits, l'usage facile et le montage simple. L'universalité de la grille équipée d'aimants à base de terres rares conduit également à son large champ d'applications, on la retrouve dans les trémies et réservoirs, tout comme sur les convoyeurs, elle est également utilisée pour séparer les impuretés des matériaux granulaires tombant librement, tout comme des mélanges aspirés et poussés, etc.

Commande facile sur l'e-shop


MR

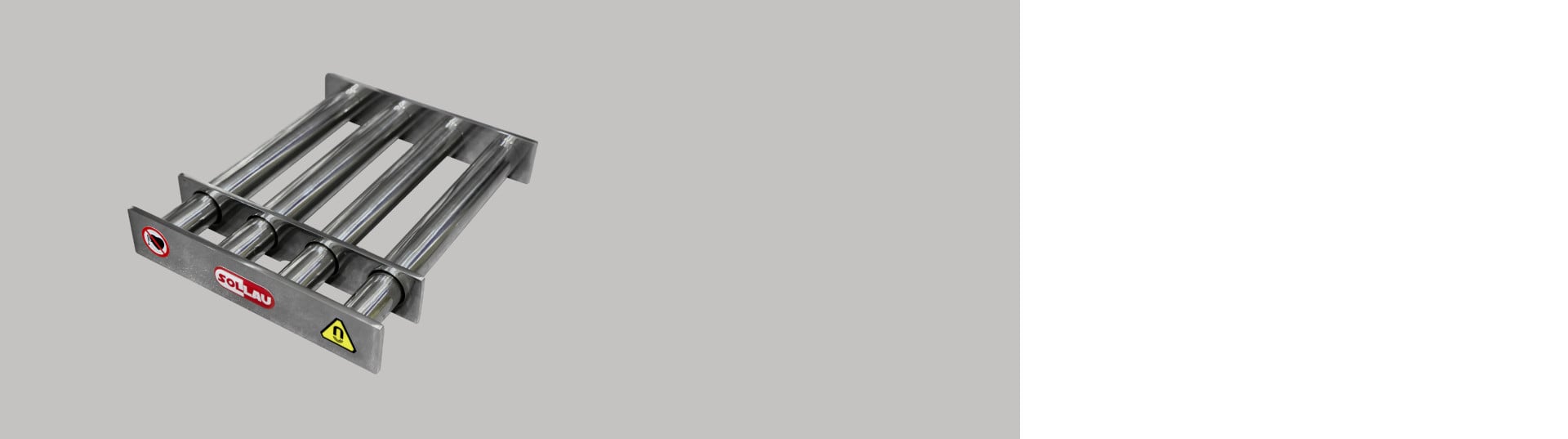

Grille à nettoyage simplifiée sans coffret MR

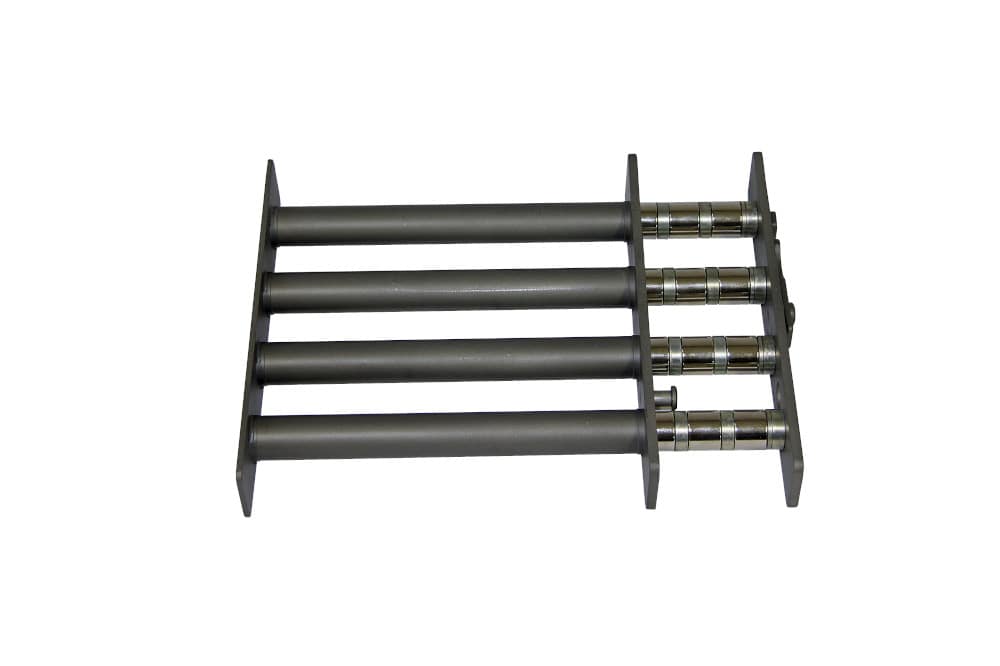

  • Nettoyage simple et rapide, car il est possible de sortir les barreaux magnétiques des tubes de protection
  • 18 700 Gauss dans le noyau magnétique et jusqu’à 12200 Gauss sur l’enveloppe de protection (en acier inoxydable)
  • Grande surface de séparation (diamètre des barreaux magnétiques: 32 mm)

La grille magnétique est un séparateur simple, servant à capturer les particules ferromagnétiques depuis mélanges granulaires.

ProduitDimensions (mm)Carte de données (EN)
MR 200x200 N 200 x 200 Visualiser le PDF
MR 250x200 N 250 x 200 Visualiser le PDF
MR 300x300 N 300 x 300 Visualiser le PDF
MR 350x300 N 350 x 300 Visualiser le PDF
MR 400x400 N 400 x 400 Visualiser le PDF
MR 450x400 N 450 x 400 Visualiser le PDF
MR 500x500 N 500 x 500 Visualiser le PDF
MR 550x500 N 550 x 500 Visualiser le PDF

Nous produisons des séparateurs magnétiques dans ces trois degrés d'induction magnétique


Degré 1
(standard)
Degré 2
(la force d'arrachement la plus élevée)
Degré 3
(l'induction magnétique la plus élevée)
Induction sur la surface de l'aimant 17 000 G 16 100 G 18 700 G
Induction sur l'enveloppe de l'aimant 10 700 G 10 600 G 12 200 G
Force d'arrachement (mesurée sur la surface de l'aimant) 107 N 176 N 149 N
Force d'arrachement (mesurée sur l'enveloppe de l'aimant) 74 N 140 N 101 N

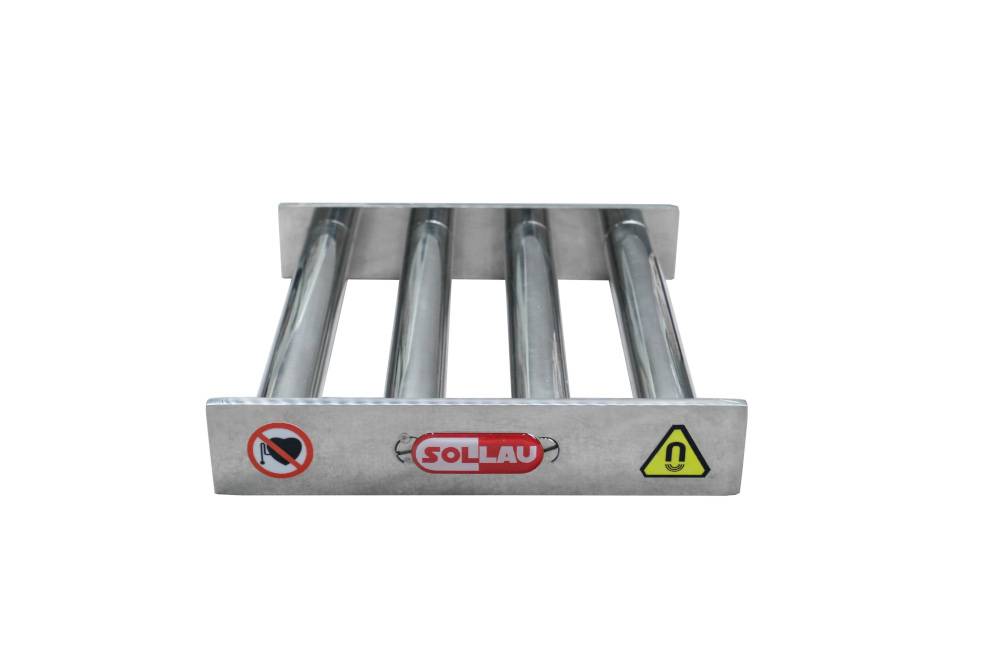

MR-EKO

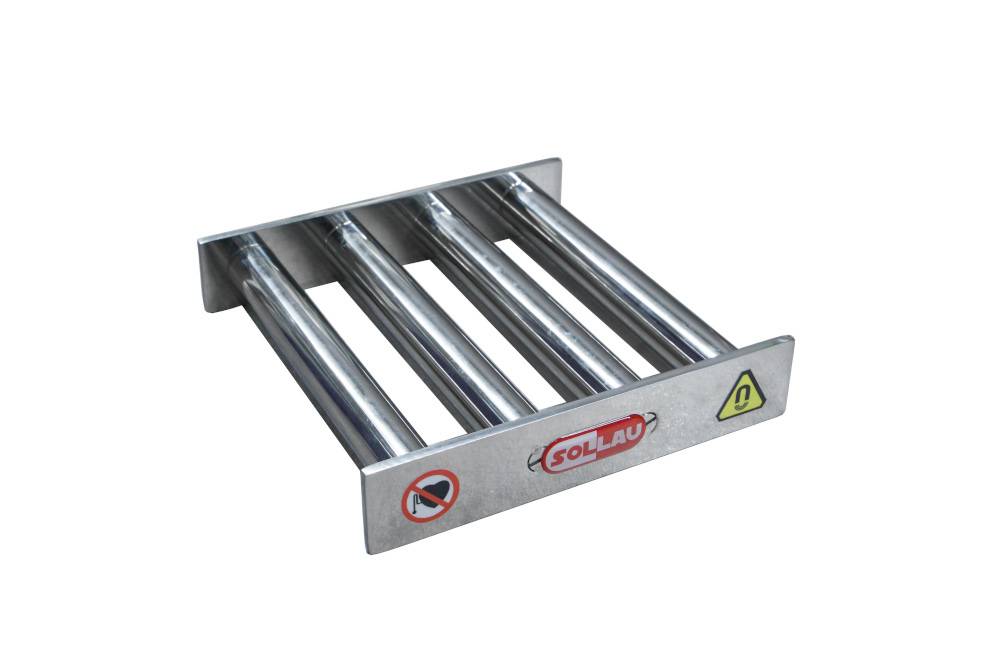

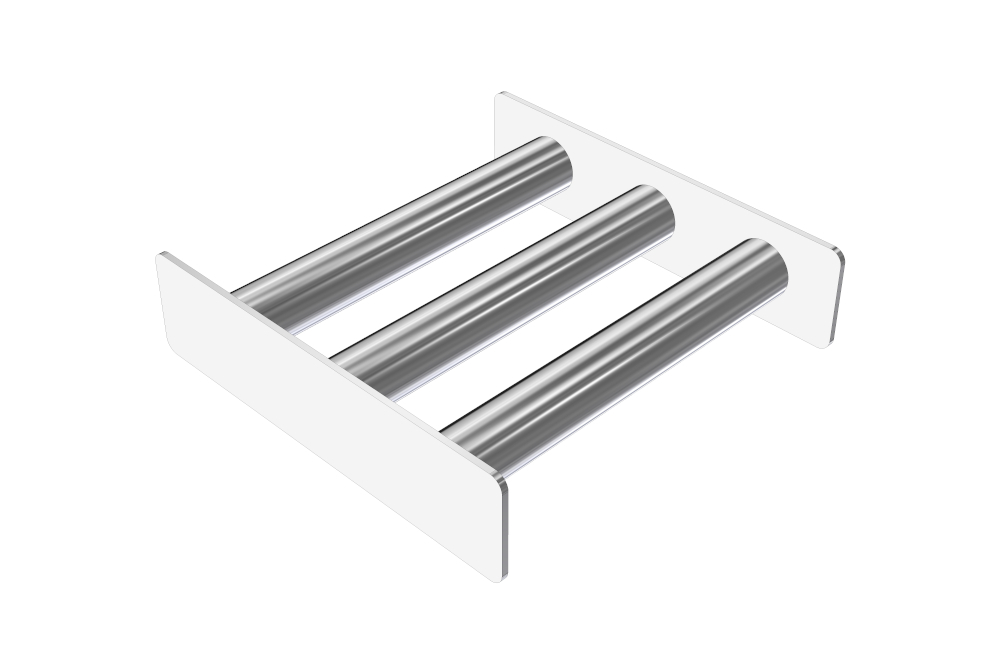

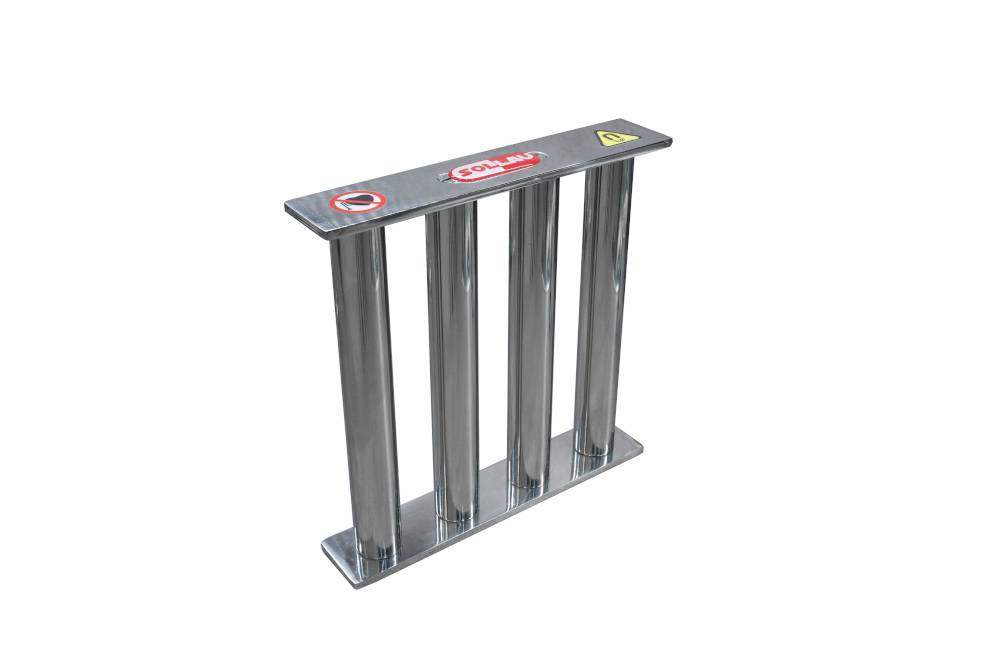

Grille magnétique MR EKO

  • Version économique (rapport prix/performances exceptionnel)
  • Force d’adhérence très élevée
  • Jusqu’à 12 200 Gauss sur l’enveloppe de protection (en acier inoxydable)
  • Surface polie
  • Tamis magnétique très épais
  • Nettoyage manuel
  • Diamètre des barreaux magnétiques: 25 mm

La grille magnétique MR-EKO est un simple séparateur qui sert à piéger les particules ferromagnétiques des mélanges en vrac. La grille magnétique est équipée d'aimants NdFeB en néodyme très puissants et ne peut capturer que des particules métalliques partiellement magnétiques (par exemple en acier inoxydable faiblement magnétique). Nous sommes en mesure d'adapter les dimensions et la conception globale aux exigences du client.

ProduitDimensions (mm)Carte de données (EN)
MR EKO 100x100 N 100 x 100 Visualiser le PDF
MR EKO 150x150 N 150 x 150 Visualiser le PDF
MR EKO 200x200 N 200 x 200 Visualiser le PDF
MR EKO 250x250 N 250 x 250 Visualiser le PDF
MR EKO 300x200 N 300 x 200 Visualiser le PDF
MR EKO 300x300 N 300 x 300 Visualiser le PDF
MR EKO 350x350 N 350 x 350 Visualiser le PDF

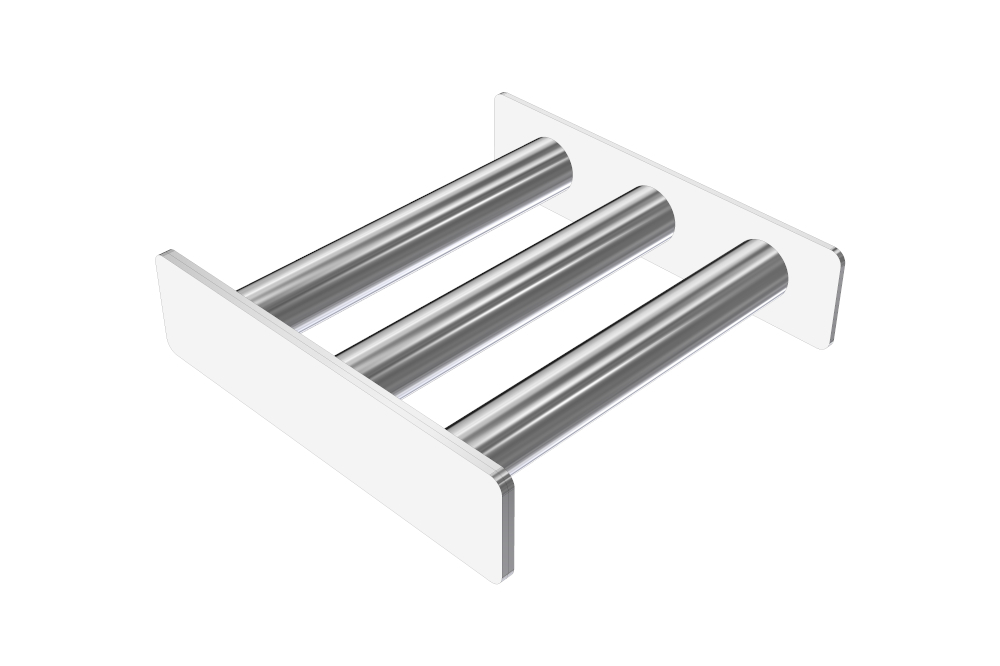

MR-TT

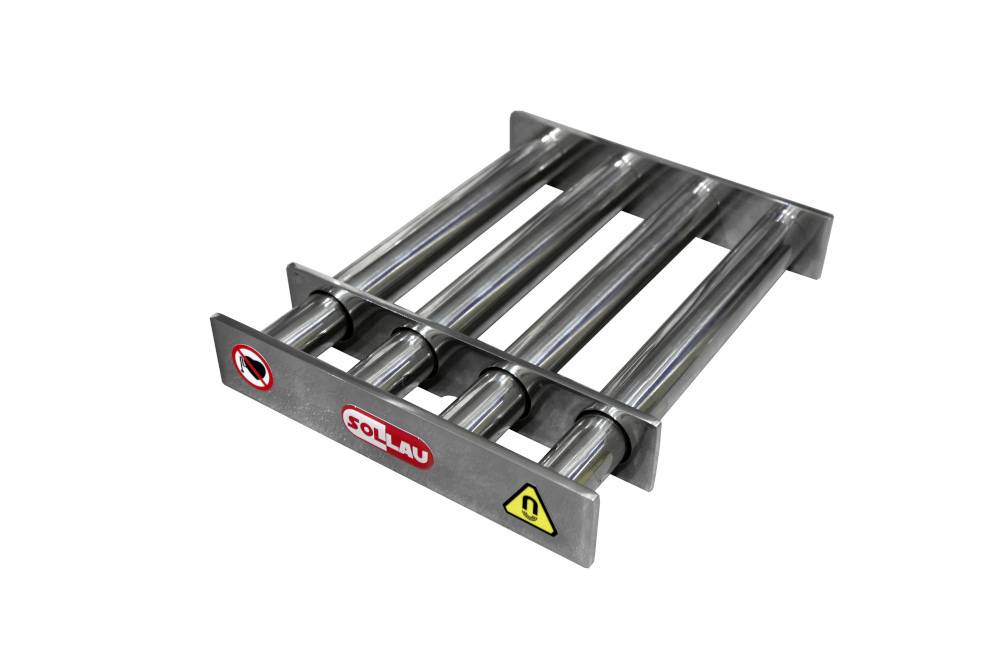

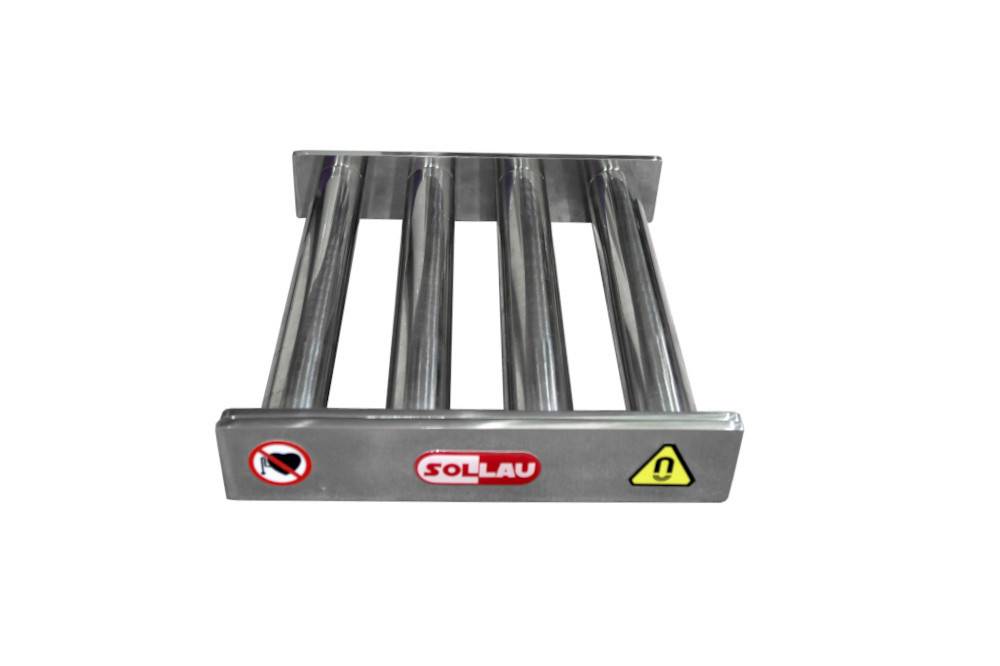

Grille à nettoyage simplifiée sans coffret MR TT

  • Version économique (rapport prix/performances exceptionnel)
  • Force d’adhérence très élevée
  • 12 000 Gauss dans le noyau magnétique et jusqu’à 9800 Gauss sur l’enveloppe de protection (en acier inoxydable)
  • Surface polie
  • Tamis magnétique très épais
  • Système tube-en-tube (double protection du noyau magnétique)

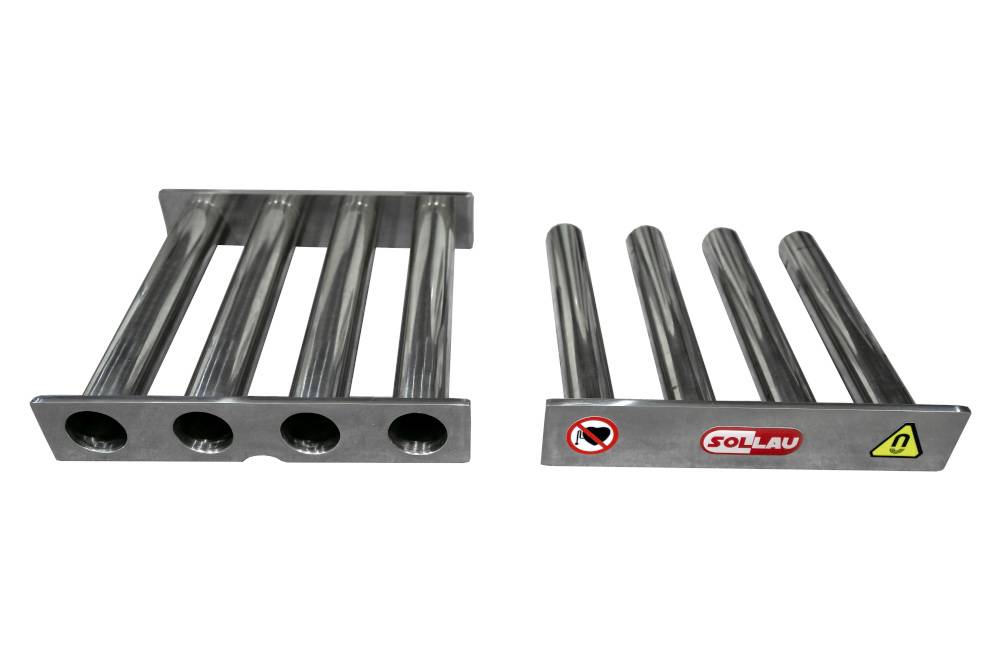

  • Nettoyage simple et rapide, car il est possible de sortir les barreaux magnétiques des tubes de protection
  • Diamètre des barreaux magnétiques: 25 mm

La grille magnétique MR-TT est un simple séparateur qui sert à capturer les particules ferromagnétiques des mélanges en vrac. La désignation TT signifie qu'il s'agit d'une version dite «tube dans tube» (les noyaux magnétiques sont scellés dans un boîtier en acier inoxydable puis insérés dans la grille en acier inoxydable).

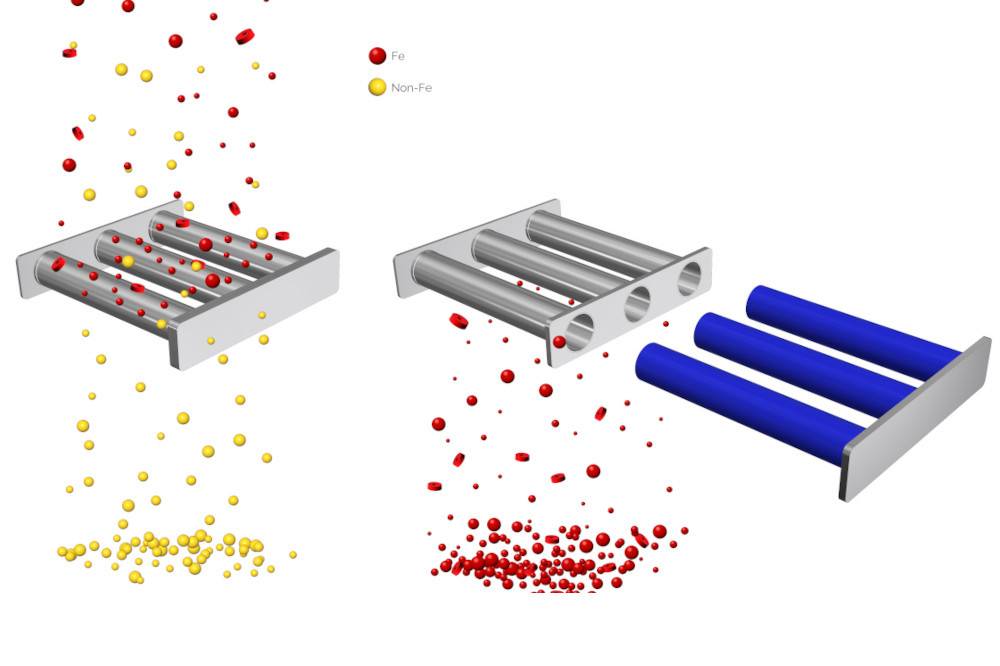

Cette solution offre plusieurs avantages: d'une part, la durée de vie des noyaux magnétiques coûteux est significativement prolongée (l'eau ne peut pas les atteindre, il n'y a pas d'usure mécanique lors du nettoyage, etc.), et d'autre part le risque de pelage de copeaux ou de nickel du système de grille ainsi que la résistance à l'abrasion de l'ensemble du système de grille. Un léger inconvénient est l'induction magnétique légèrement plus faible sur la surface de la grille, cependant, cette grille magnétique est équipée des aimants néodyme les plus puissants existants et n'est donc capable de capturer que des particules métalliques partiellement magnétiques (par exemple en acier inoxydable faiblement magnétique). La construction télescopique assure un nettoyage facile et rapide de la grille magnétique. En retirant les néo-aimants permanents des tubes en acier inoxydable, les impuretés métalliques piégées tombent spontanément.

Produit Dimensions (mm) Carte de données (EN)
MR-TT 100x100 N 100 x 100 Visualiser le PDF
MR-TT 150x150 N 150 x 150 Visualiser le PDF
MR-TT 200x200 N 200 x 200 Visualiser le PDF
MR-TT 250x250 N 250 x 250 Visualiser le PDF
MR-TT 300x200 N 300 x 200 Visualiser le PDF
MR-TT 300x300 N 300 x 300 Visualiser le PDF
MR-TT 350x350 N 350 x 350 Visualiser le PDF

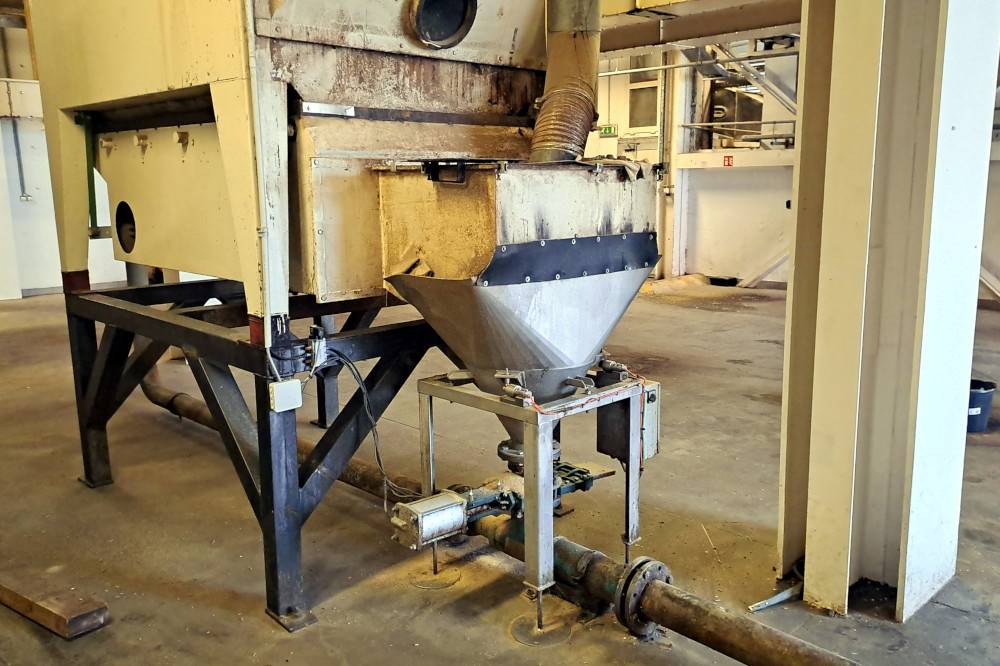

Dans quels secteurs industriels utiliser une grille magnétique à débit?

Les grilles magnétiques télescopiques trouvent leur application en particulier dans le domaine du recyclage et du traitement des déchets, du traitement du bois, de l'industrie du plastique, de l'extraction et du traitement des minéraux, de la production industrielle de céramique et de verre.
