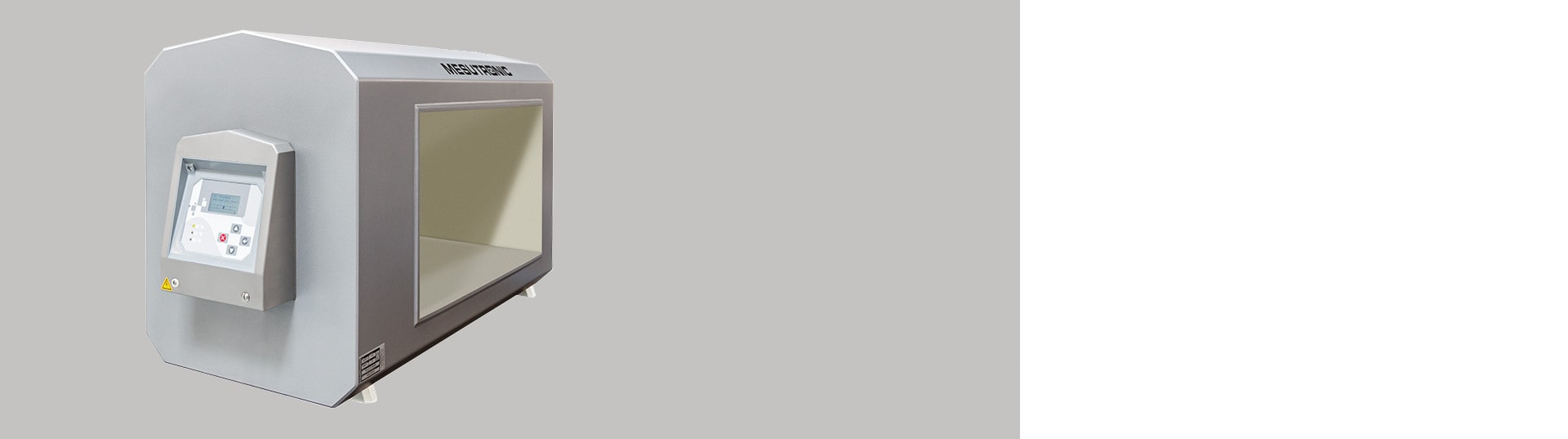

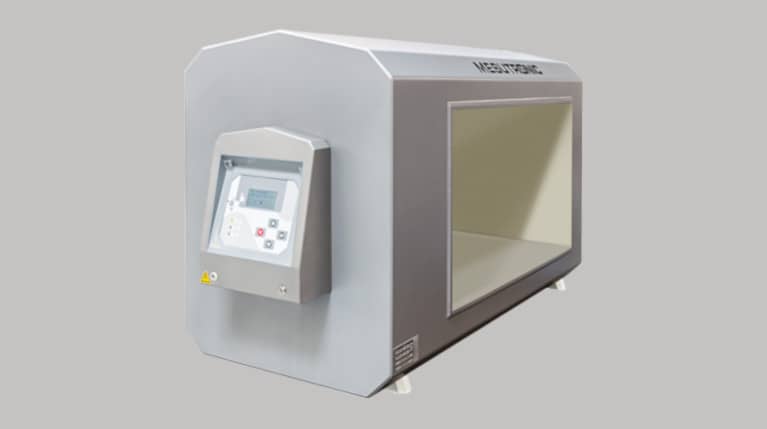

Détecteur de métaux de type tunnel METRON 05 CI
Le détecteur de métaux de type tunnel METRON 05 CI, à unité de commande embarquée, a été conçu pour détecter des contaminants métalliques dans des matières qui sont transportées à l’aide d’un convoyeur. Le traitement numérique du signal permet d’obtenir d’excellents résultats de détection et la structure robuste du détecteur est synonyme de longue durée de vie.
Grâce à son prix avantageux, le détecteur METRON 50 CI fait partie des détecteurs de type tunnel qui sont les plus fréquemment utilisés.
Ce détecteur est équipé d’une performante unité de commande AMD 05 qui propose un grand nombre de fonctions avancées telles qu’un réglage automatique du produit, une calibration automatique ou une filtration numérique du système. L’unité de commande comporte un écran LCD à cinq lignes et elle est manipulée à l’aide de 4 touches ergonomiques. Sa manipulation est donc simple et intuitive.
Le détecteur de métaux METRON 05 CI vous permet de détecter des métaux dans des matières qui sont transportées sur un convoyeur dont la bande peut se déplacer à une vitesse pouvant atteindre 30 m/s!
Avantages majeurs d'un détecteur de métaux de type tunnel
- Détecteur tunnel intégrant une électronique d’évaluation et destiné à être installé sur des bandes de convoyages afin de contrôler les marchandises ou protéger les technologies.
- Détecte toutes les particules métalliques, qu’elles soient libres ou sous forme d’inclusion dans le produit final.
- Une détection des métaux précise et absolument fiable.
- Facile à manipuler.
- Des besoins minimaux en termes d’espace (réduction de la surface sur laquelle aucun objet métallique ne peut se trouver) grâce à la technologie mesuCAGE.
- Satisfait aux exigences de qualité imposés par les systèmes HACCP, IFS, BRC et SQF.
Le détecteur de métaux de type tunnel METRON 05 CI est:
- Fiable – en fonctionnalité et détection des métaux
- Résistant – en technologie et performances
- Conforme - en design et gestion des données
Nous garantissons les tests dans les trois jours!
Assurez-vous que notre équipement répond parfaitement à vos attentes!
Nous testons GRATUITEMENT votre matériel sur nos séparateurs magnétiques!
Équipements en option
Les détecteurs METRON 05 CI peuvent être fournis avec une large palette d’équipements en option:
- Dispositifs d’avertissement – phare, buzzer
- Kit d’étalons d’essais permettant de vérifier la sensibilité du détecteur
- Imprimante
- Système mesuNET – possibilité d’accéder à l’équipement à distance
- Commande du convoyeur – marche arrière du convoyeur
- Élimination des contaminants – poussoir, dispositif de chute
Version spéciale
Vous avez des exigences spécifiques en termes de réalisation de votre détecteur de métaux ? Parmi les demandes les plus fréquentes, on trouvera:
- Version pouvant être installée dans une atmosphère explosive (ATEX)
- Couleur sur demande
- Alimentation, embouts spéciaux, etc.
- Version pouvant être utilisée à hautes températures
- Détecteur avec écran de commande et/ou unité de commande dans un coffret séparé
Dimensions
| LH: Hauteur de l’ouverture (mm) | LB: Largeur de l’ouverture (mm) | SH: Épaisseur | L: Longueur du détecteur (mm) |
|---|---|---|---|
| 50 | En option | 150 | 260 |
| 75 | En option | 130 | 260 |
| 100 - 150 | En option | 115 | 260 |
| 175 – 200 | En option | 115 | 300 |
| 225 – 250 | En option | 115 | 350 |
| 275 – 300 | En option | 115 | 400 |
| 325 – 350 | En option | 115 | 450 |
| 375 – 400 | En option | 115 | 500 |
| 425 – 450 | En option | 115 | 550 |
| 475 – 500 | En option | 115 | 600 |
| 550 - 600 | En option | 115 | 650 |
LB – Largeur de l’ouverture – en option de 50 à 2000 mm (chacun 50 mm)
Metal free zone » (zone sans métal) – ZSM
Pour que le détecteur de métaux fonctionne correctement, il est indispensable qu’aucun métal immobile (par exemple la structure du convoyeur, le carter du convoyeur) ni aucun métal mobile (par exemple les rouleaux du convoyeur) ne se trouve à proximité de l’ouverture du détecteur. C’est pour cela que, pour chaque détecteur, il sera nécessaire de définir ce qu’on appelle une « zone sans métal » (désignée ci-après uniquement « ZSM »), soit une zone sans métaux mobiles et/ou immobiles. L’ouverture du détecteur de métaux doit ensuite être placée au centre de la ZSM. En respectant la ZSM lors de l’installation de votre détecteur, vous éviterez l’apparition de faux signaux et de fausses éliminations de produits et vous contribuerez au bon fonctionnement du détecteur.
Nous contacter – nous vous aiderons à calculer la ZSM pour les métaux mobiles et/ou immobiles.
Citlivost detektoru
La sensibilité du détecteur dépendra de nombreux paramètres tels que les dimensions de l’ouverture (au plus la hauteur de l’ouverture est basse, au plus la sensibilité du détecteur sera élevée), la vitesse du convoyeur, la densité du produit, sa température, son humidité, etc.
Afin que nous puissions sélectionner le détecteur de métaux qui répond le mieux à vos besoins et qui a une sensibilité qui répond aux exigences de votre application, nous vous recommandons de faire tester votre matière. Ces tests sont réalisés gratuitement. N’hésitez pas à nous contacter pour que nous puissions nous mettre d’accord sur la réalisation des tests et sur l’envoi d’échantillons de matière.

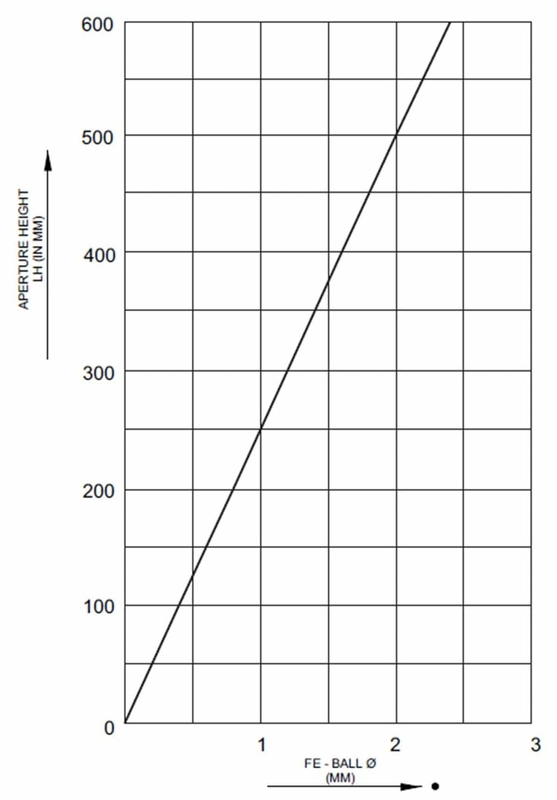

Diagramme de la sensibilité du détecteur METRON 05 Cl s'applique à LB 1,5 x LH
Unité de commande AMD 05
Pour que chaque détecteur puisse fonctionner convenablement, il est indispensable qu’il soit équipé d’une unité de commande de qualité. Notre unité de commande est fabriquée en mettant l’accent sur un haut niveau de qualité de finition et sur un haut niveau de qualité des composants utilisés.
Il en résulte une unité de commande qui est stable et qui vous propose un grand nombre de fonctions (la liste ci-dessous est loin d’être exhaustive):
- Unité de commande avec alimentation régulable intégrée, pour des performances fiables et pour faciliter les interventions de SAV
- Réglage automatique du produit avec suppression des interférences et calibration automatique de la sensibilité
- Filtration numérique du signal pour une stabilité maximale dans un milieu exigeant
- La zone de détection étroite garantit un positionnement précis des métaux dans le champ de détection – la détection est donc absolument précise
- Suivi du bon fonctionnement du système
- Commande tactile – à l’aide de 4 touches ergonomiques
- Écran LCD à cinq lignes, à rétroéclairage
- Possibilité de sauvegarder en mémoire jusqu’à 500 produits
Contenu des fournitures
Les détecteurs METRON 05 CI sont fournis avec les composants suivants:
- Tête de détection avec unité de commande intégrée
- Notice utilisateur
Carte de données
- Alimentation : 100 – 240 V AC, 50/60 Hz
- Puissance absorbée : max. 50 W
- Niveau de protection : IP 66 (IP 69 K)
- Température d’exploitation min. : – 10 °C
- Température d’exploitation max. : + 50 °C
- Humidité relative de l’air : 0 – 95 % (sans condensation)
- Vitesse maximale du convoyeur à laquelle la détection des métaux est encore fiable : 30 m/s
- Câble d’alimentation : 1,8 m, avec fiche
Le METRON 05 CI est une variante économique offrant un excellent rapport qualité/prix – adapté lorsque vous avez besoin d'une détection fiable sans exigences de gestion avancée des données ou de connexion réseau. Le METRON 07 CI propose en outre la technologie imagePHASE pour la visualisation du produit sur l'écran, une zone sans métal nettement réduite grâce à la technologie mesuCAGE et un accès à distance via Ethernet ou WiFi. Si vous avez besoin d'une intégration au réseau d'entreprise, d'une gestion détaillée des données ou si vous disposez d'un espace limité pour l'installation, nous recommandons le METRON 07 CI.
Un détecteur de métaux de type tunnel (METRON 05 CI ou 07 CI) détecte les contaminants métalliques dans les produits conditionnés et non conditionnés. Le système easySCOPE détecte en plus les impuretés non métalliques – verre, pierres ou plastiques – et est destiné au contrôle final des produits emballés. Si vos normes de qualité exigent également la détection de corps étrangers non métalliques, ou si vous travaillez avec des produits emballés dans un film métallisé, easySCOPE est le bon choix.
La sensibilité est principalement influencée par la hauteur de l'ouverture (plus elle est faible, plus la sensibilité est élevée), ainsi que par la vitesse du tapis, la densité, la température et l'humidité du produit. Afin de recommander le modèle le plus adapté à votre application, nous effectuons des tests de votre matériau gratuitement – les résultats sont garantis dans les trois jours.
La zone sans métal est l'espace situé à proximité immédiate de l'ouverture du détecteur, qui ne doit contenir aucun métal mobile ou fixe – par exemple la structure du convoyeur, les capots ou les rouleaux. Le non-respect de la MFZ provoque de faux signaux et le rejet incorrect des produits. Grâce à la technologie mesuCAGE, le METRON 07 CI nécessite une zone sans métal nettement plus petite que les modèles standard ; nous vous aiderons volontiers à calculer la MFZ pour votre installation spécifique.
Oui. Les détecteurs de métaux de type tunnel METRON 05 CI et METRON 07 CI disposent d'une conception hygiénique pour une utilisation dans l'industrie alimentaire et d'un indice de protection IP 66 (IP 69K), garantissant la résistance à l'eau et au nettoyage haute pression. La plage de température de fonctionnement est de -10 °C à +50 °C, ce qui les rend adaptés aux environnements réfrigérés et aux lignes avec des produits humides.
Oui. Les détecteurs de métaux de type tunnel METRON 05 CI et METRON 07 CI ainsi que le système easySCOPE sont conformes aux exigences des systèmes HACCP, IFS, BRC et SQF et sont compatibles FDA. Les détecteurs de la gamme METRON sont équipés d'une gestion des données et d'une connectivité réseau, ce qui facilite la documentation et la traçabilité du processus de production.
Nous prenons en charge votre projet du début à la fin : nous venons sur site, mesurons et concevons une solution, fabriquons sur mesure, installons, mettons en service et formons les opérateurs. Nous assurons un service autorisé tout au long de la période d'exploitation. Les détecteurs METRON 07 CI permettent en outre le diagnostic à distance et les mises à jour logicielles via le réseau, ce qui réduit le temps d'intervention en cas de maintenance.
