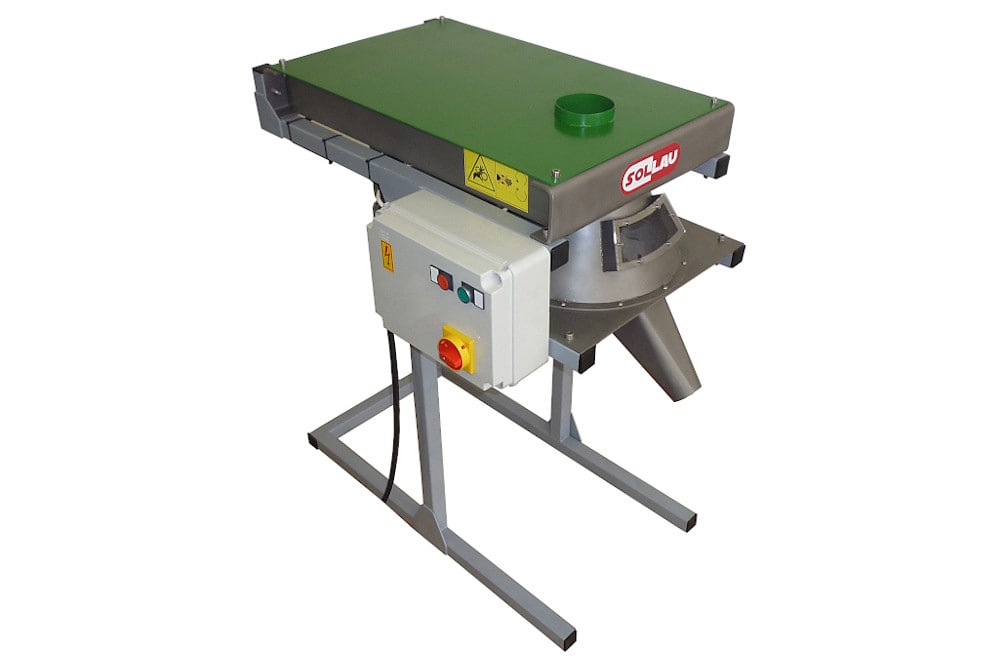

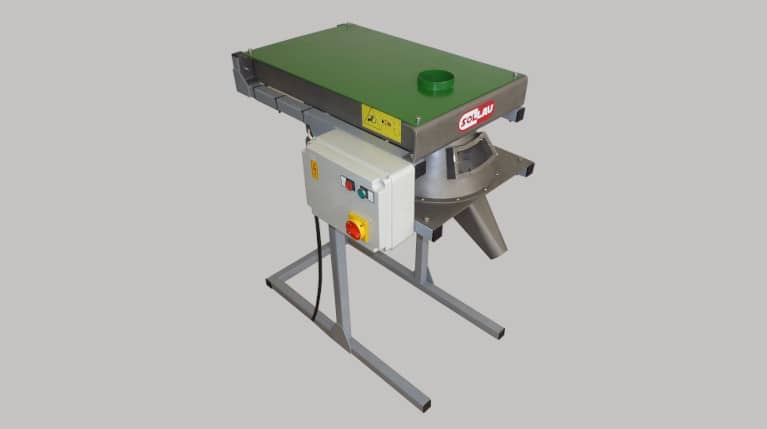

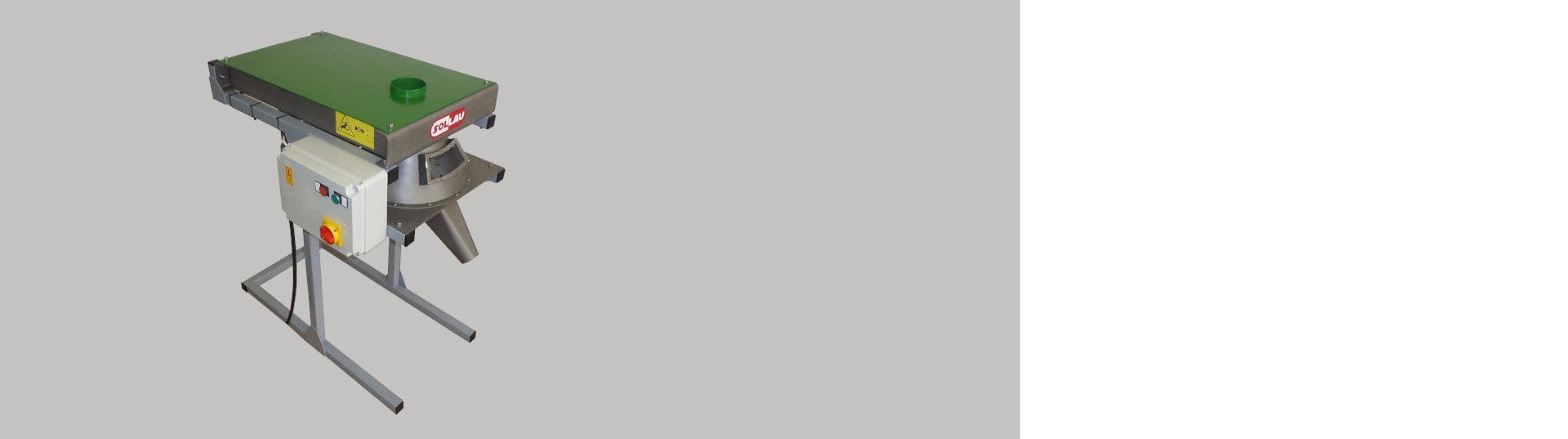

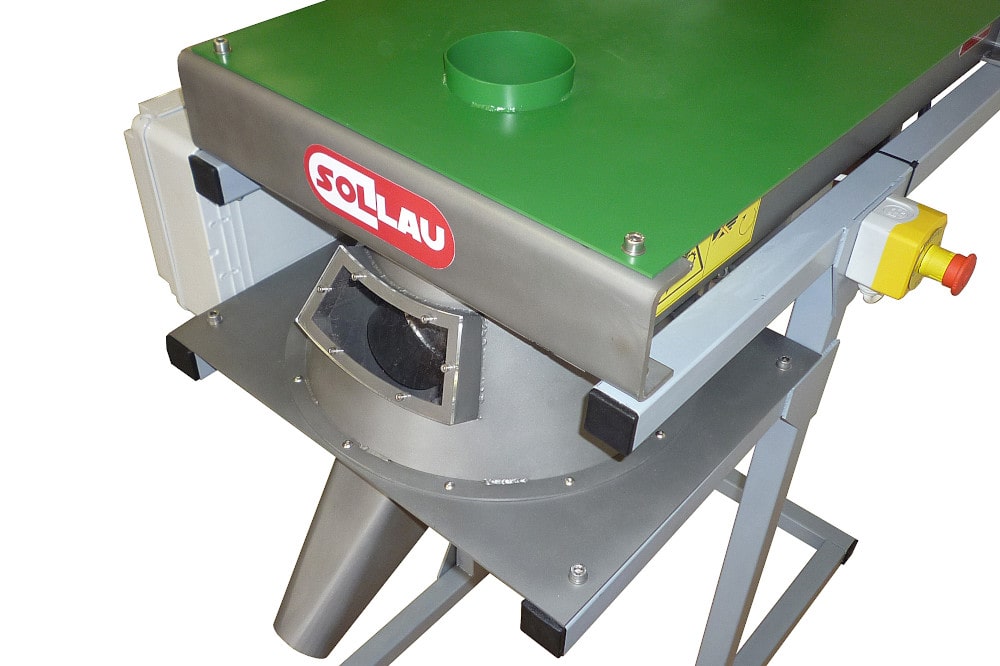

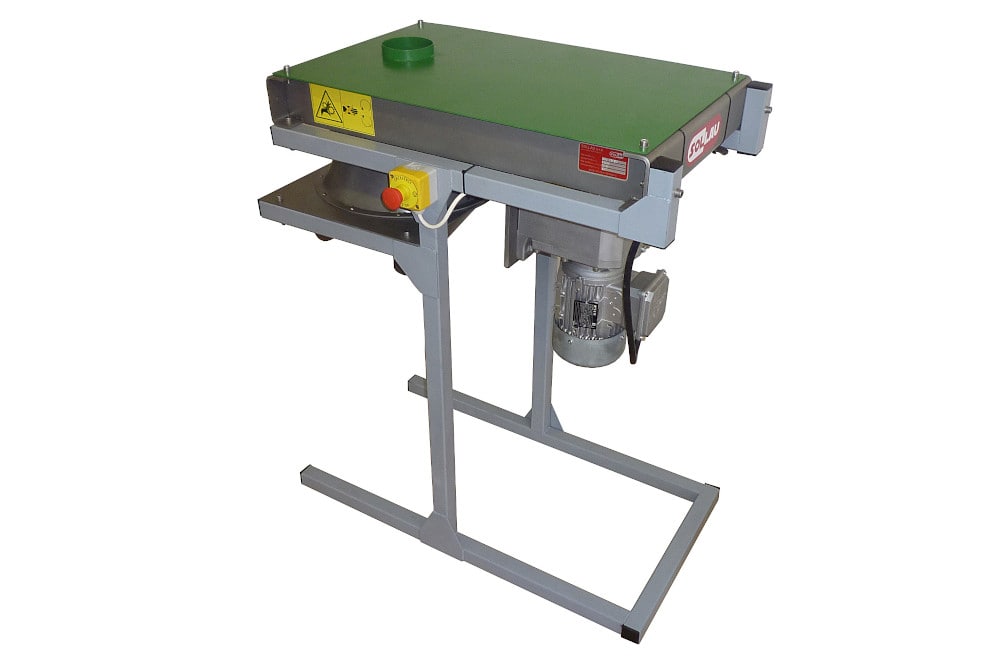

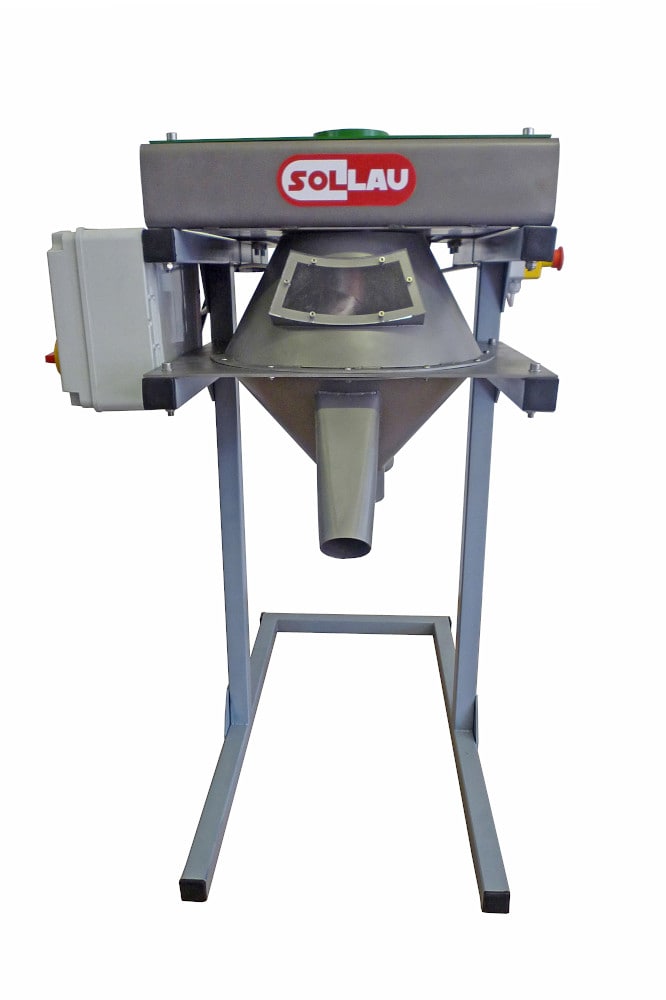

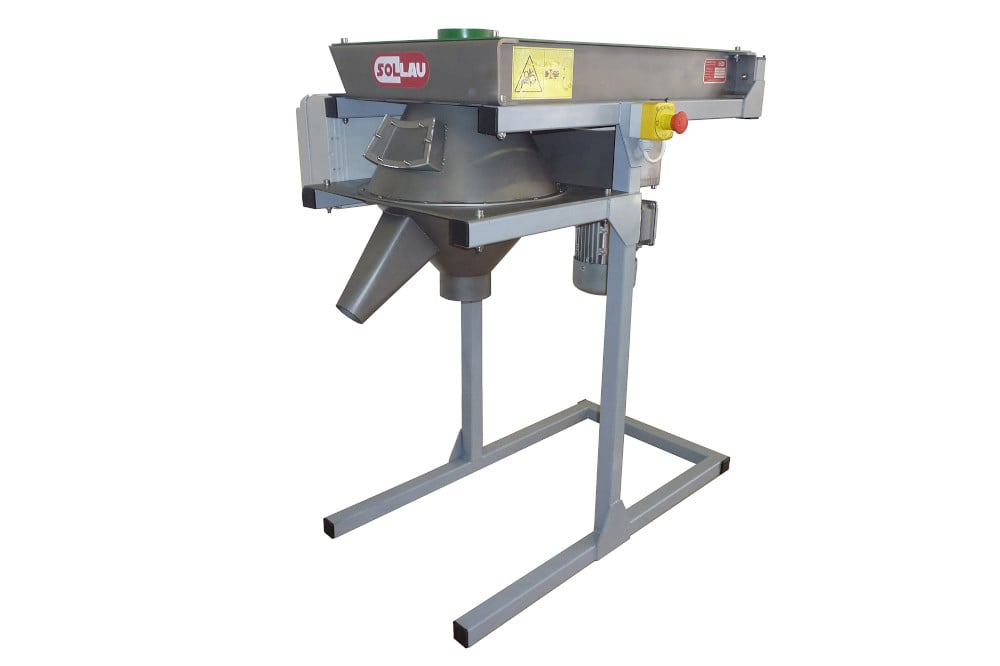

Diviseur tubulaire rotatif RV
Diviseur tubulaire rotatif RV est destiné à un prélèvement précis d'échantillons représentatifs de divers matériaux poudreux (en fonction du modèle d'échantillonneur, jusqu'à une granulométrie de 65 mm) et de matériaux semi-liquides. Les échantillons obtenus à l'aide de l'échantillonneur rotatif sont utilisés comme échantillons de référence, mais il est également possible de les utiliser pour une analyse minutieuse et fiable en laboratoire etc.
Comment fonctionne un diviseur tubulaire rotatif?
Le matériau contrôlé est acheminé vers l'orifice d'entrée du diviseur tubulaire rotatif et un tube rotatif le répartit uniformément sur le périmètre du cône inférieur de l'échantillonneur. Au cône inférieur de l'échantillonneur rotatif est connectée la sortie pour le déversement des échantillons, où une goupille de régulation permet de régler de manière fluide la quantité requise d'échantillons prélevés (= taux de séparation).
En rapport avec la granulométrie et le type d'échantillonneur rotatif, il est possible de régler un rapport d'échantillonnage de 1: 9 à 1: 130 (l'interstice de déversement des échantillons doit être réglé 2,5 à 3 fois supérieur à la taille maximale des grains du matériau contrôlé). Pour un prélèvement d'échantillon correct et exact, il convient de garantir une arrivée uniforme du matériau contrôlé dans l'échantillonneur.
Utiliser plusieurs échantillonneurs placés l'un derri?re l'autre
La limitation de la hauteur d'intégration de l'échantillonneur rotatif exige parfois l'application d'un échantillonneur rotatif multiple (autrement, il ne serait pas possible d'obtenir des échantillons représentatifs et uniformément séparés du matériau contrôlé). Dans ce cas, plusieurs échantillonneurs rotatifs sont placés l'un derrière l'autre, et dans cette situation, pour le calcul du rapport de séparation total, le rapport du premier échantillonneur est multiplié par le rapport du second échantillonneur (il est nécessaire de veiller à ce que le rapport de séparation réglé sur le premier échantillonneur soit toujours inférieur à celui du second). La sortie du matériau échantillonné depuis le premier échantillonneur doit être réglée de manière à garantir une alimentation régulière en matériau contrôlé pour le second échantillonneur rotatif.
Sur quelles tuyauteries placer le diviseur?
Nous fabriquons de manière standard l'échantillonneur rotatif en diamètres de 50 à 250 mm, mais nous pouvons adapter les dimensions des raccords et le moyen de raccordement au système de tuyauteries (brides, visseries, raccords spéciaux) selon les besoins du client.
RV
Diviseur tubulaire rotatif est destiné à un prélèvement précis d'échantillons représentatifs de divers matériaux poudreux et de matériaux semi-liquides.
| Produit | Poids (kg) | Carte de données |
|---|---|---|
| RV1 | 120 | Visualiser le PDF |
Pour éliminer la poussière fine des regranulats de plastique, nous recommandons le Dépoussiéreur OZ en fonctionnement automatique continu ; pour l'échantillonnage de granulés et de regranulats de plastique sans ouvrir l'emballage, le Barreau magnétique de contrôle MVT est le bon choix. Pour l'échantillonnage de matériaux en vrac et semi-liquides dans un système de tuyauterie, nous proposons le Diviseur tubulaire rotatif RV ; pour le contrôle visuel de la contamination des échantillons plastiques, la Presse d'enrobage TVL.
Le Barreau magnétique de contrôle MVT est équipé d'aimants néodyme qui capturent les particules ferriques à partir de 1 micron — l'échantillonnage s'effectue directement dans le conteneur sans ouvrir l'emballage, de sorte que le matériau reste protégé. Le barreau a un diamètre de 32 mm et une longueur standard de 1 500 mm ; nous adaptons la longueur à votre conteneur. Le MVT est destiné aux granulés de plastique, aux regranulats et aux produits agricoles en vrac.
Le Dépoussiéreur OZ 1200 traite un débit de 1 200 kg/h de regranulats en fonctionnement automatique continu. L'aspiration latérale au point de chute libre élimine la poussière fine directement du flux de matière — les filtres coûteux sont inutiles et les besoins de maintenance réduits. L'appareil est un produit de fabrication tchèque propre.
Le Diviseur tubulaire rotatif RV offre un rapport d'échantillonnage de 1:9 à 1:130, que vous réglez simplement en changeant la position de la goupille. Pour un taux d'échantillon encore plus faible, plusieurs unités RV peuvent être montées en série — les rapports se multiplient alors. L'appareil traite des matériaux avec une granulométrie jusqu'à 65 mm et requiert une alimentation uniforme pour maintenir précisément le rapport défini.
La Presse d'enrobage TVL fait fondre un échantillon de regranulat de plastique, de flocons ou de recyclats à 0–300 °C et, sous une pression allant jusqu'à 10 bar, produit une galette de 0,5 mm ±0,1 mm d'épaisseur adaptée à l'inspection visuelle. L'appareil se compose de trois modules — régulation de température avec écran tactile, unité de pressage et circuit de refroidissement à eau en option ; les modules peuvent être achetés séparément. TVL est une alternative abordable aux équipements de laboratoire coûteux pour les transformateurs de plastiques de petite et moyenne taille.
Le Diviseur tubulaire rotatif RV est livré avec des diamètres d'entrée standard de 50 à 250 mm ; nous adaptons le raccordement en version bride, filetage ou spéciale selon votre ligne. Le ventilateur pour broyeur rapide est équipé en standard d'un raccord rapide Jacob DN100 ; sur demande, nous le fabriquons pour d'autres diamètres de tuyauterie. Les deux produits sont de fabrication tchèque propre.
Le Dépoussiéreur OZ et le Barreau magnétique de contrôle MVT sont destinés principalement à l'industrie plastique et au recyclage ; le Diviseur tubulaire rotatif RV est utilisé dans les cimenteries, les chaufourneries, les industries minière, chimique, pharmaceutique et alimentaire. La Presse d'enrobage TVL et le ventilateur pour broyeur rapide s'adressent aux fabricants et transformateurs de plastiques exploitant leurs propres lignes de recyclage ou de broyage.
Dans quels secteurs industriels utiliser un diviseur tubulaire rotatif?
Diviseur tubulaire rotatif trouve application par exemple dans les cimenteries, les productions de chaux, l'industrie chimique et pharmaceutique, l'industrie alimentaire, lors de la production d'engrais et de nutriments etc.
