Avantages du séparateur magnétique MSP-MC

  • Aimants au néodyme possèdent une densité de flux magnétique jusqu’à 18 700 G
  • Séparateurs fabriqués sur mesure
  • Séparation des particules magnétiques de 1 micron
  • Séparateurs peuvent être prêtés
  • Nettoyage simple et rapide
  • Système tube-en-tube (double protection du noyau magnétique)

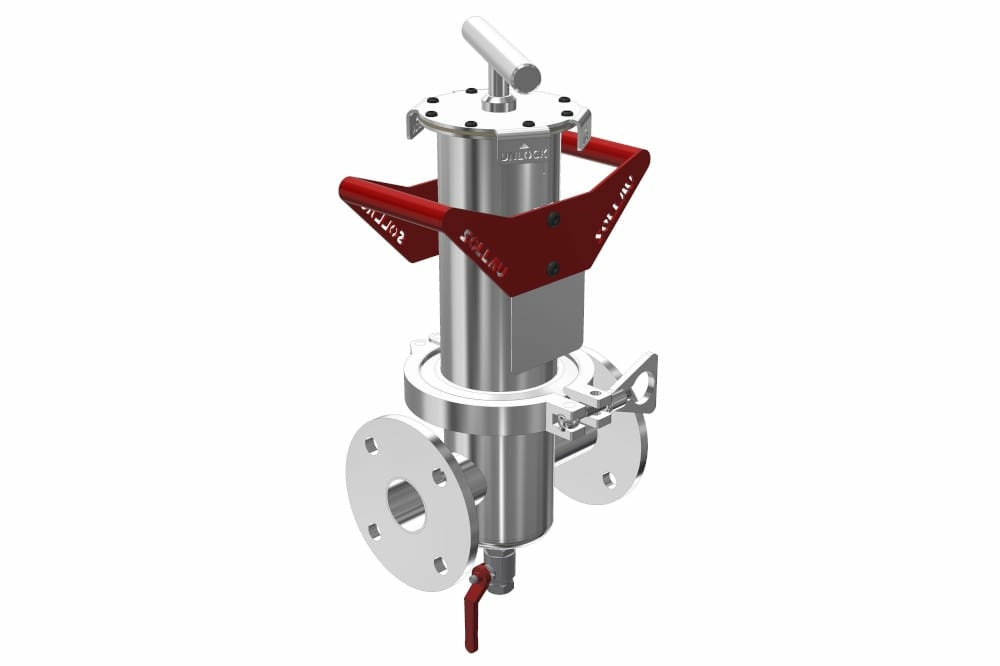

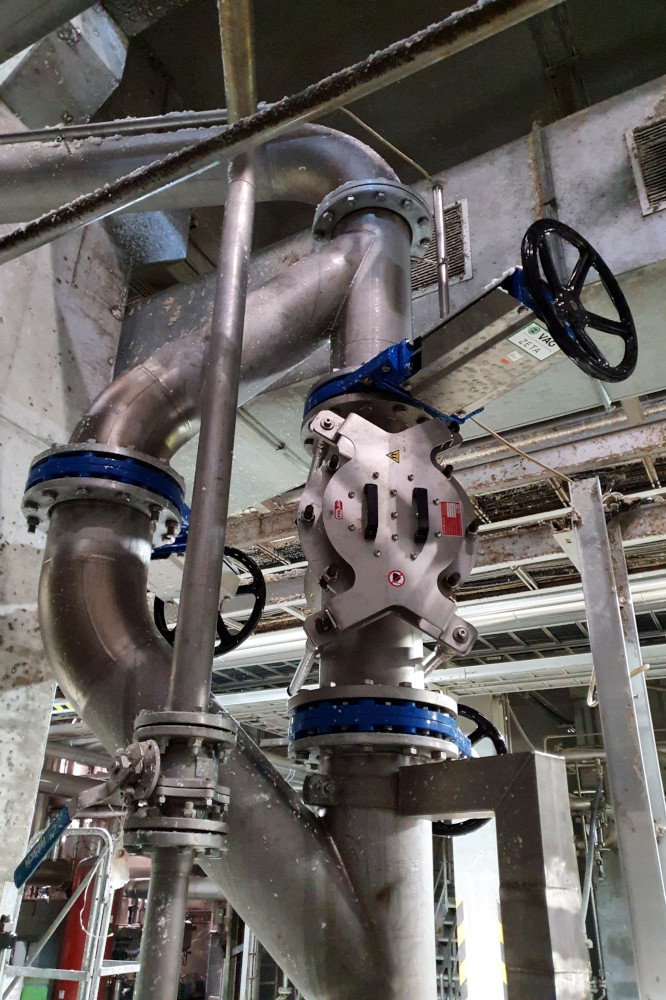

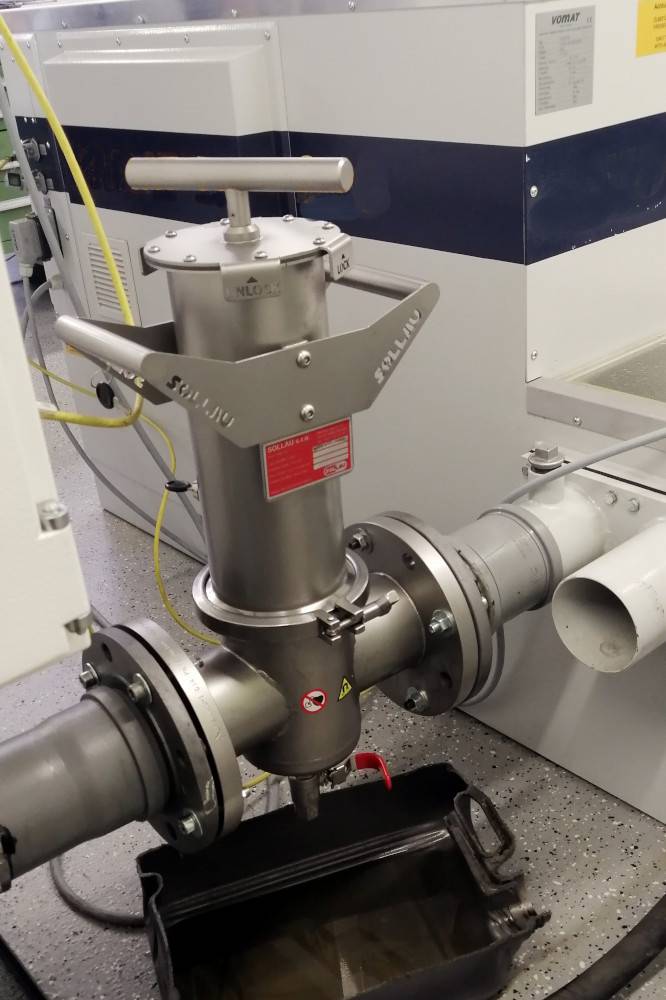

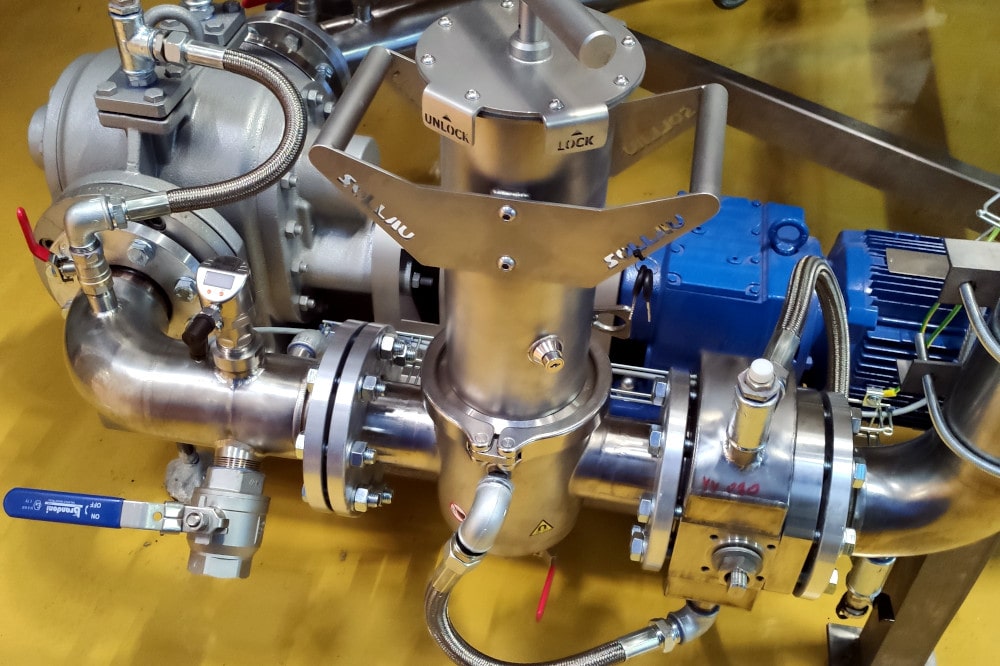

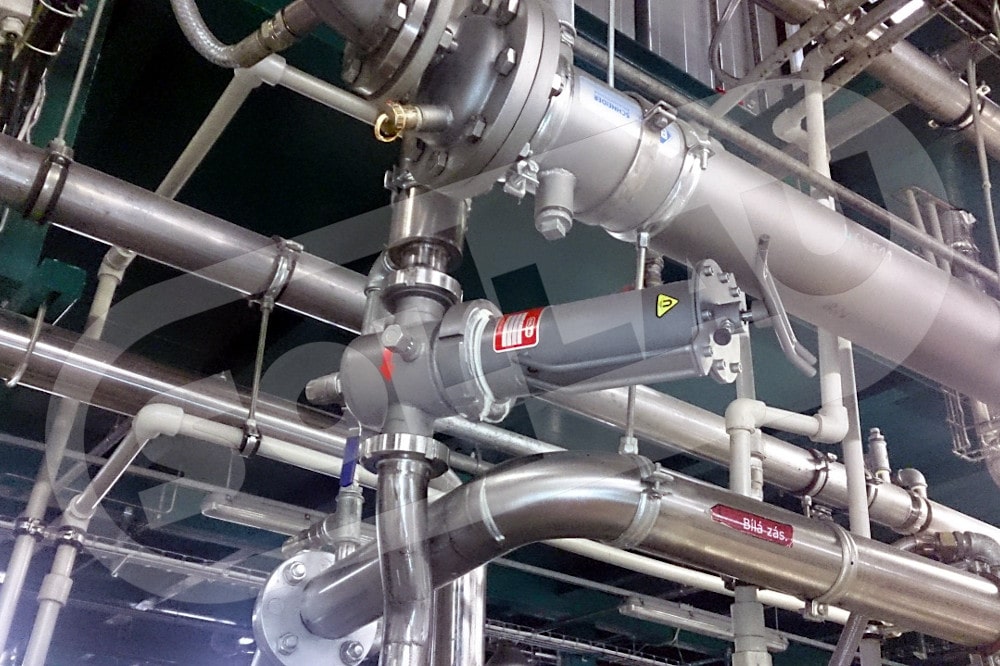

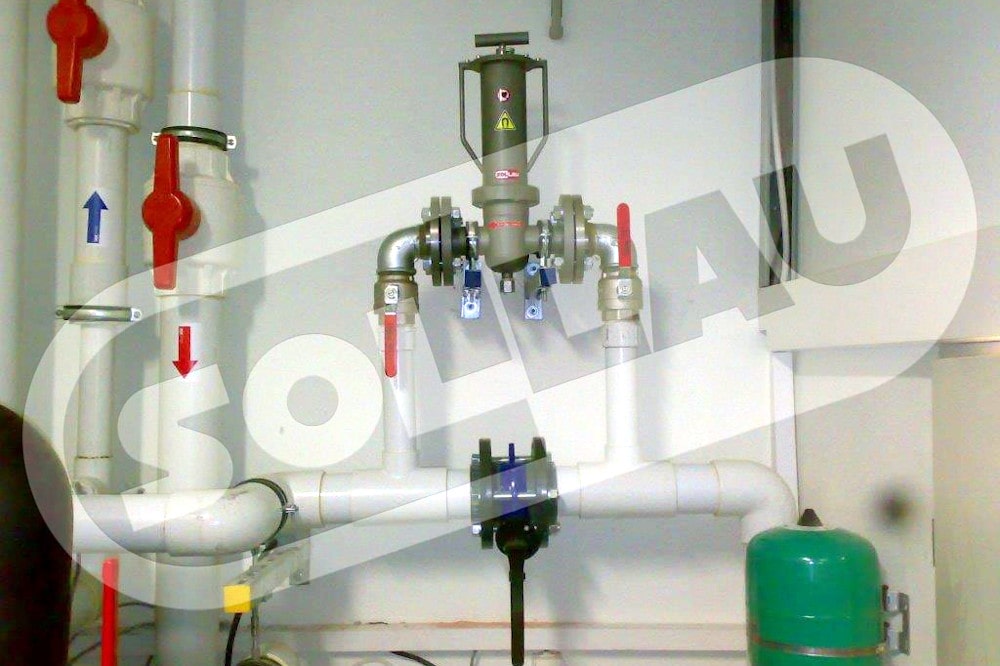

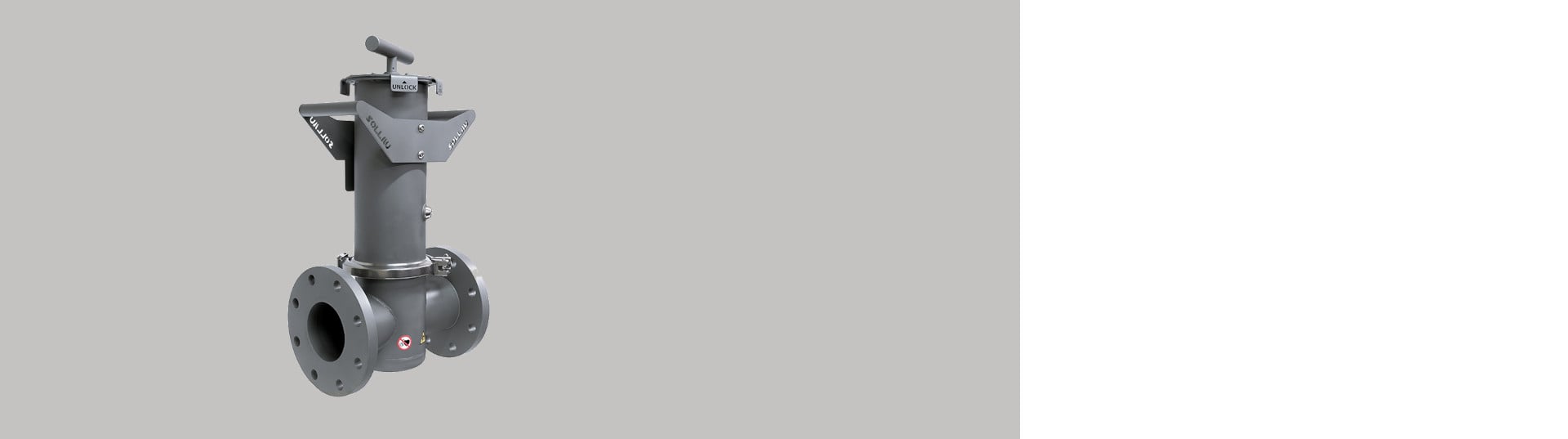

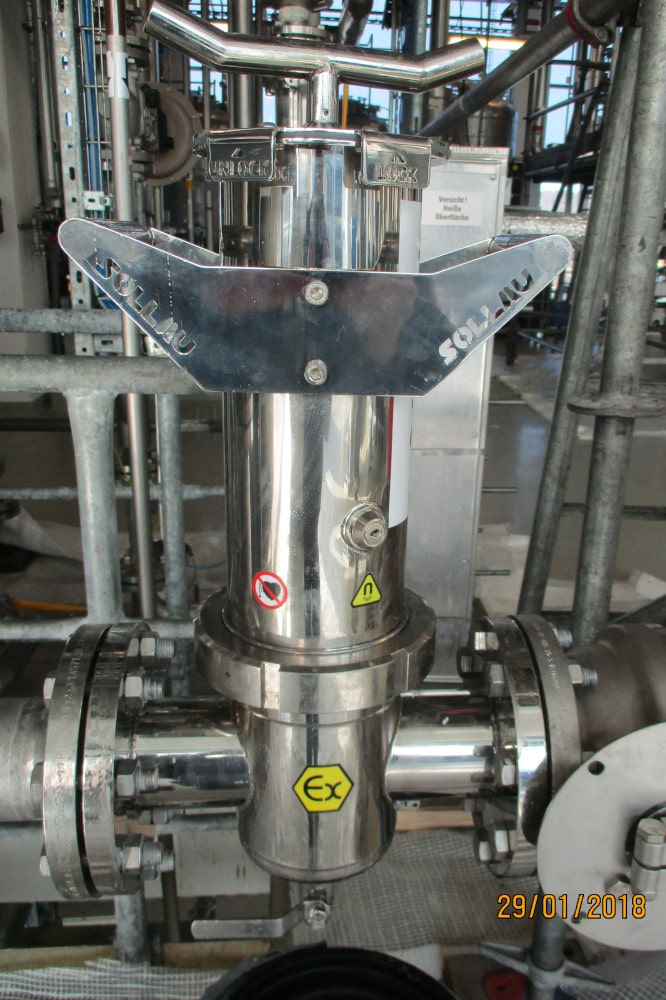

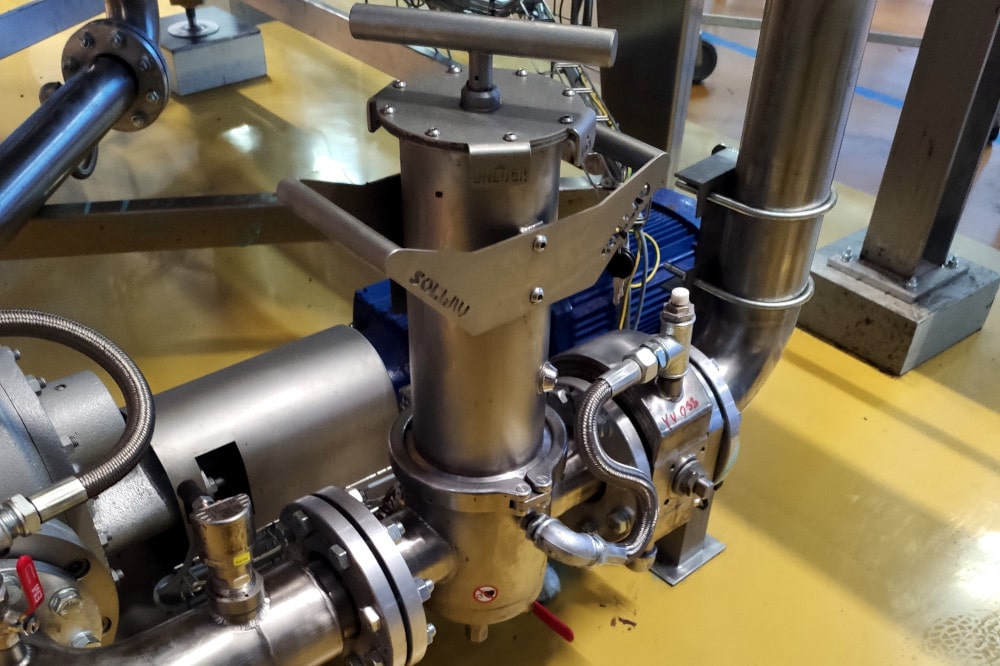

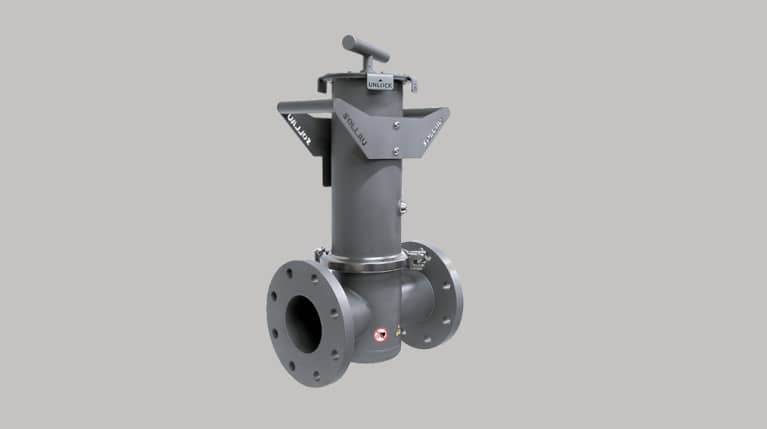

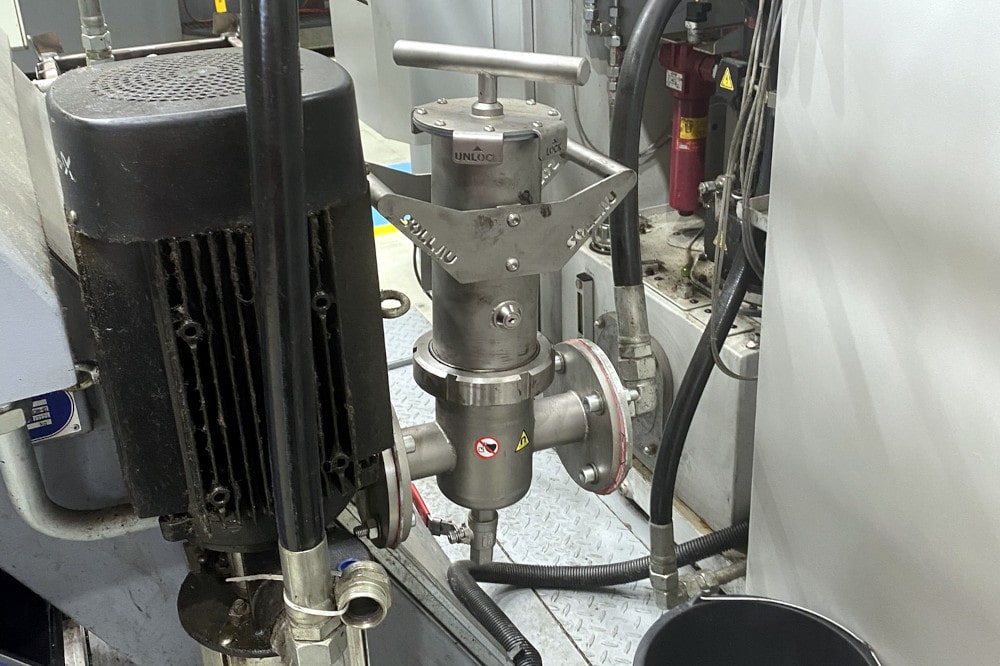

Filtre magnétique pour les tuyauteries MSP-MC

Filtre magnétique pour les tuyauteries MSP-MC

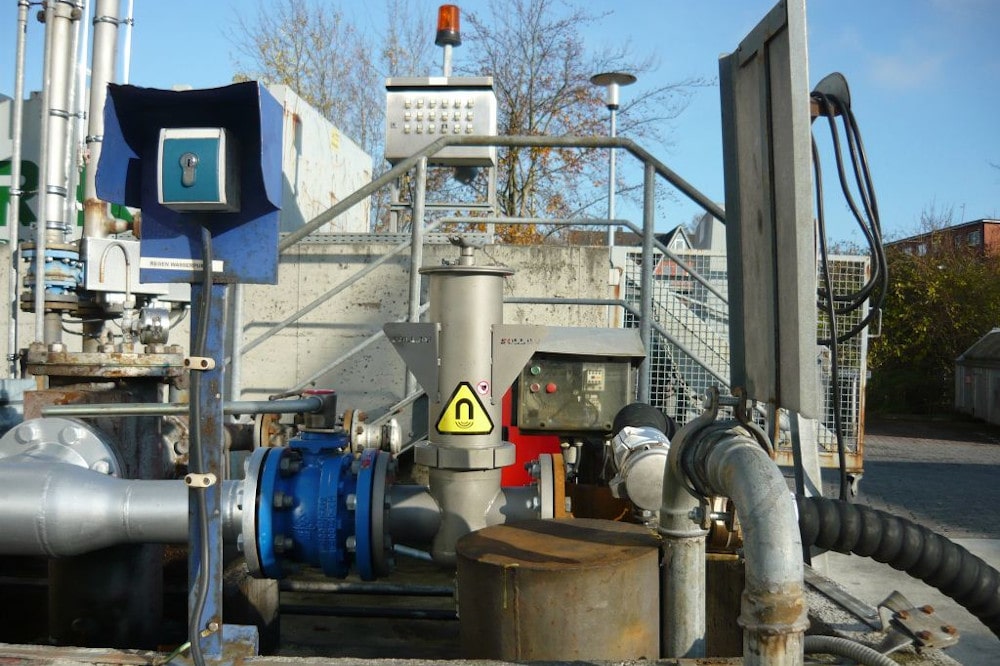

Le piège magnétique pour les tuyauteries MSP-MC est destiné en particulier à la séparation des particules ferromagnétiques se trouvant dans le flux de matériau liquide ou facilement pénétrable.

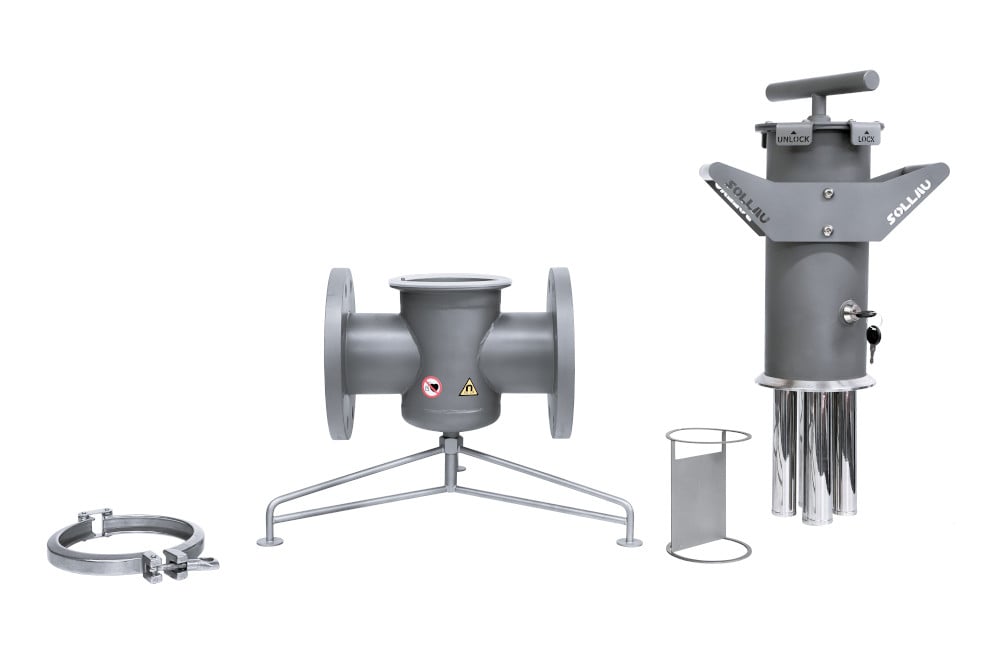

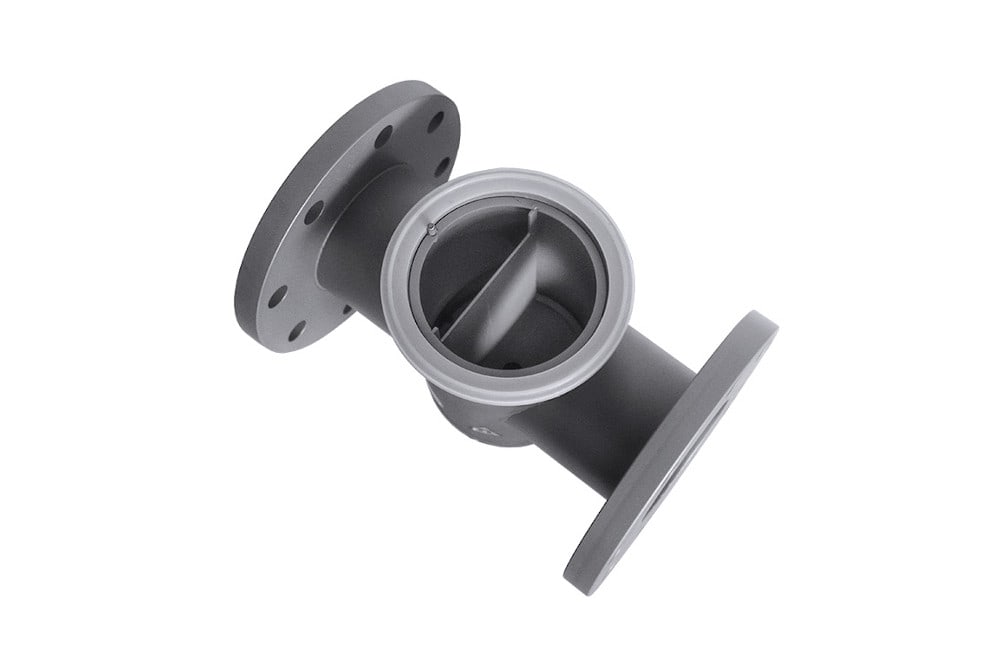

Structure du filtre magnétique en ligne

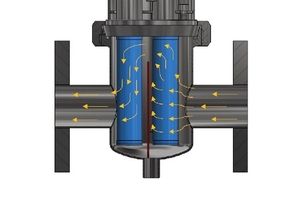

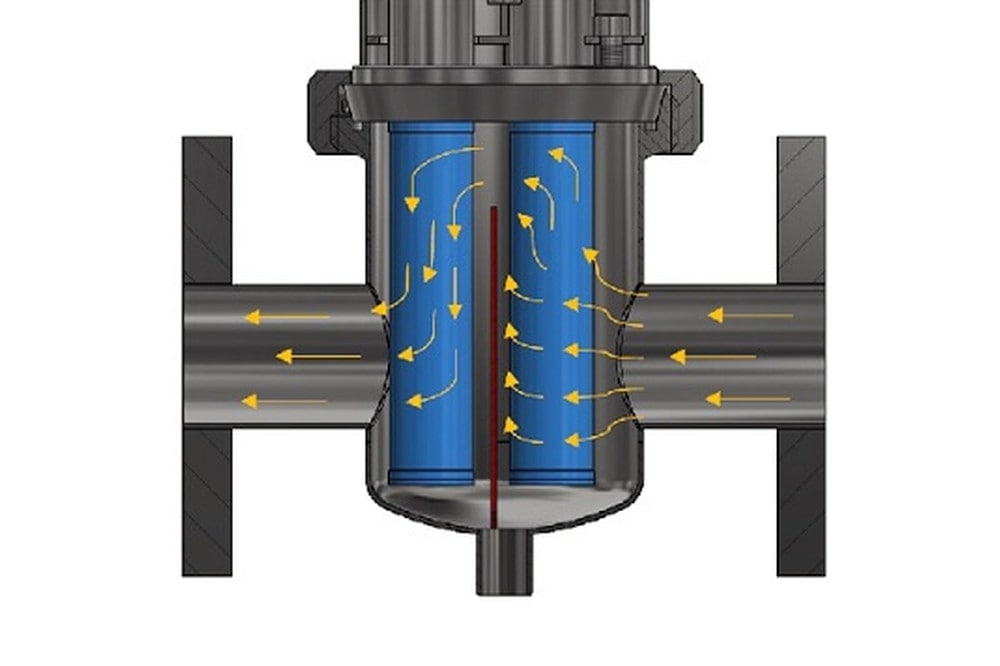

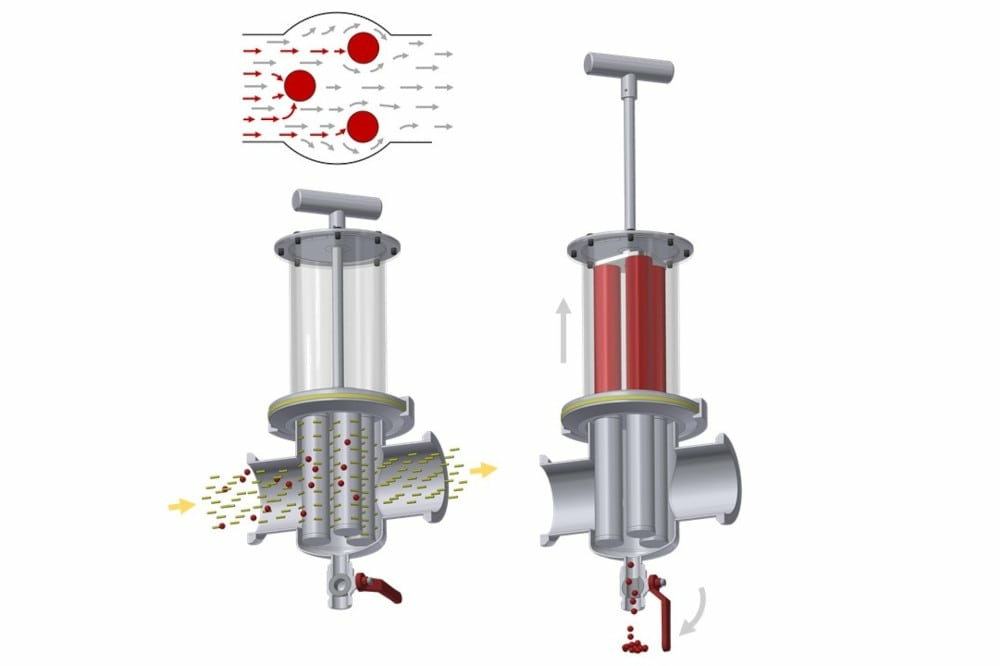

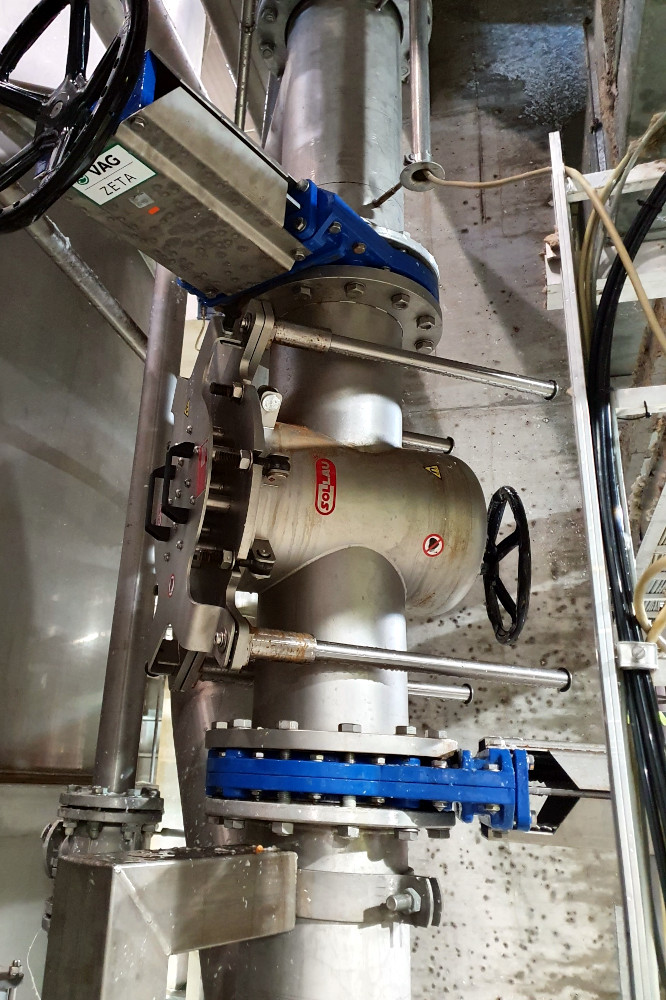

La base du séparateur magnétique MSP-MC est constituée d’un labyrinthe de tubes magnétiques, à travers lesquelles passe le matériau à traiter. Les très puissants champs magnétiques, générés par les aimants au néodyme à l'intérieur des tubes magnétiques, capturent les particules ferromagnétiques à la surface des tubes de protection. Grâce au placement superposé des tubes, la première ligne de tubes magnétiques comprenant un tube de moins que la ligne suivante, est ainsi créé un filtre magnétique (en contact très intensif avec le flux de matériau), permettant de capturer même les plus petites impuretés ferreuses et garantir une séparation optimale.

Comment fonctionne un aimant à passage intégral?

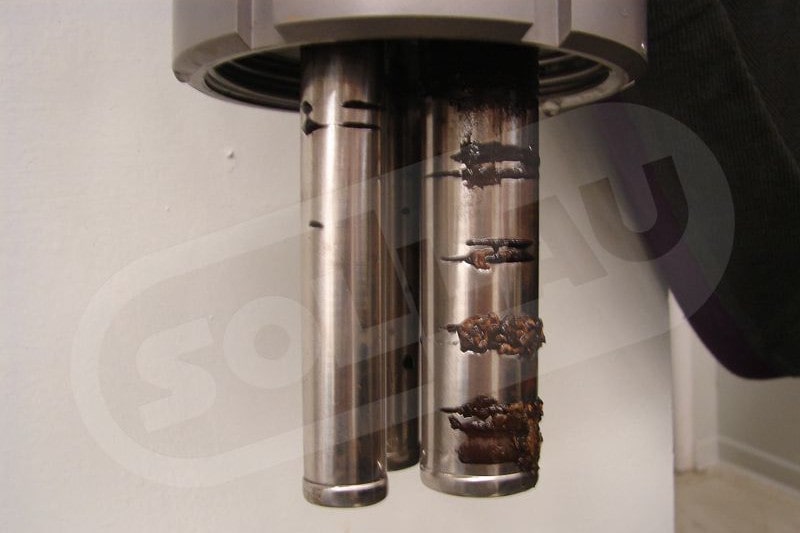

Les particules magnétiques capturées s'accrochent, au cours du processus de séparation, sur les parties arrière des tubes magnétiques, et donc ne bloquent pas le flux de matériau nettoyé et sont en même temps protégées contre l'entraînement par le flux de matériau nettoyé. Pour la séparation la plus efficace des particules magnétiques, le déferriseur pour liquide est équipé d'aimants au néodyme NdFeB particulièrement puissants.

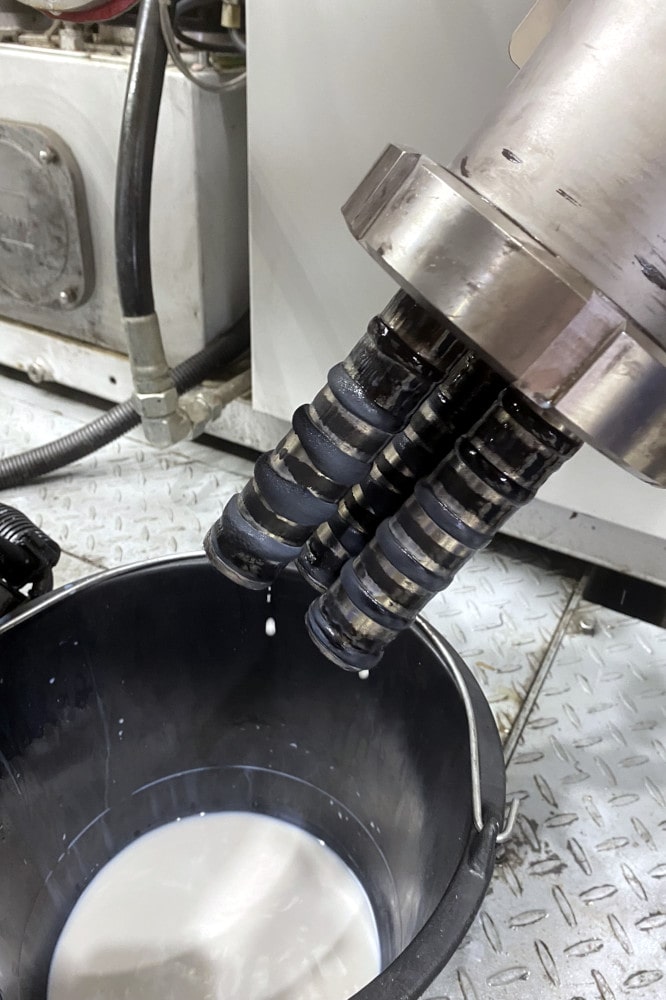

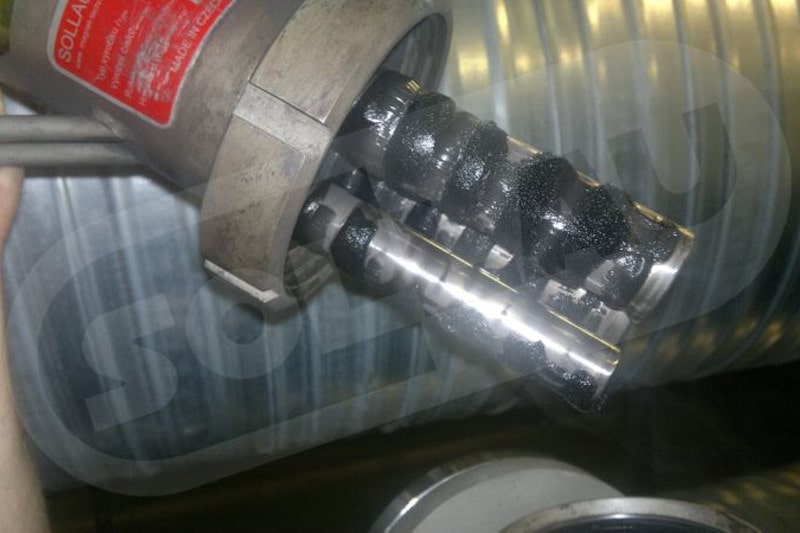

Comment nettoyer un filtre magnétique?

Lors du nettoyage manuel, on retire le corps du séparateur, les noyaux magnétiques sont déplacés en position supérieure grâce au levier de commande, et les impuretés ferromagnétiques capturées tombent d'elles-mêmes (éventuellement, les tubes peuvent encore être rincés à l'eau). Pour les filtres magnétiques en ligne de plus grandes dimensions ou dans le cas de contamination importante du matériau à nettoyer, le processus de démagnétisation est réalisé à l'aide de systèmes pneumatiques (et - en cas de besoin - avec commande et contrôle automatiques).

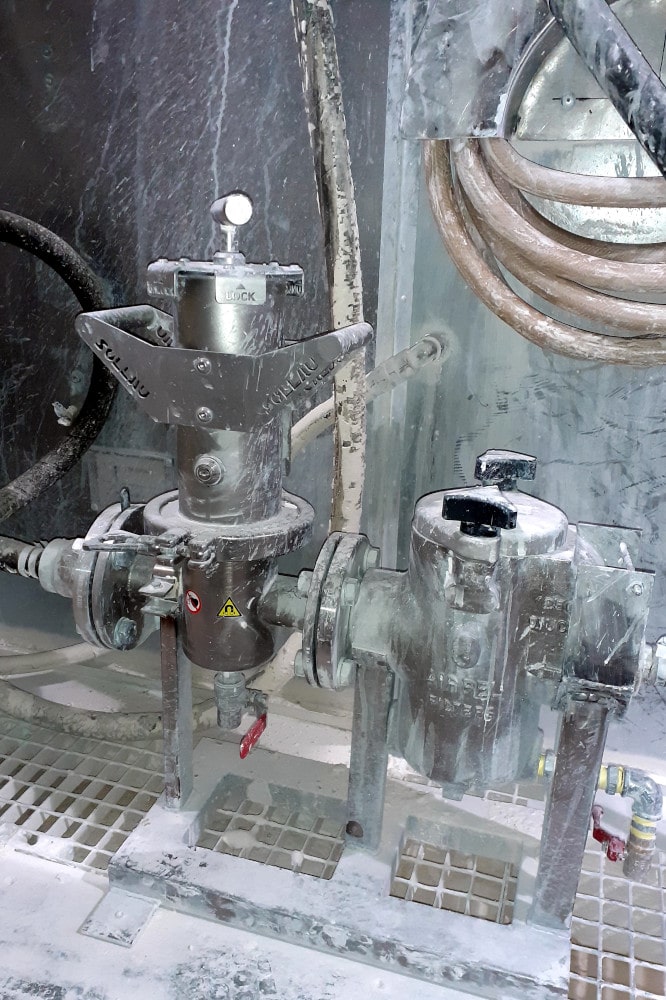

Autres avantages du piège magnétique en ligne MSP-MC

  • Schema du corps de séparateur de débitune serrure des tubes magnétiques (empêchant les personnes non autorisées de manipuler le séparateur)
  • un système à chambre assurant l'exposition du liquide aux champs magnétiques extrêmement forts pendant longtemps (le très haut rendement de la séparation magnétique est obtenu grace à l'utilisation de toute la longueur des tubes magnétiques)
  • un tamis (pour retenue des particules non magnétiques)


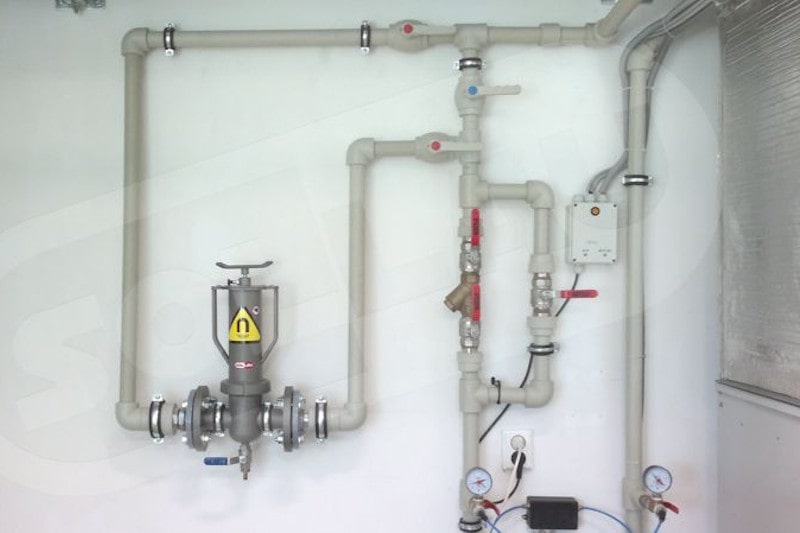

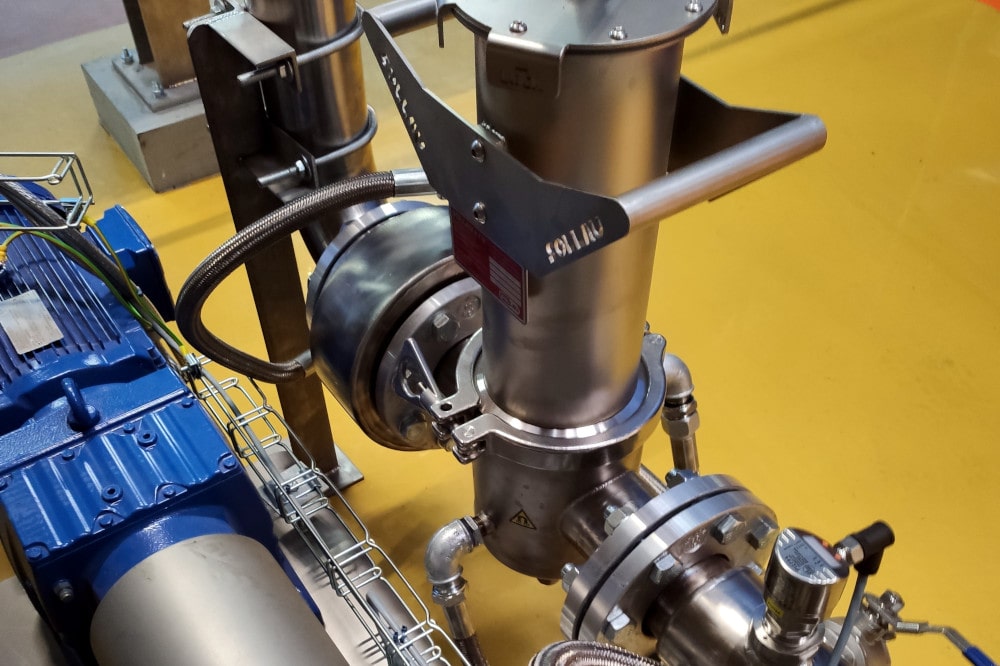

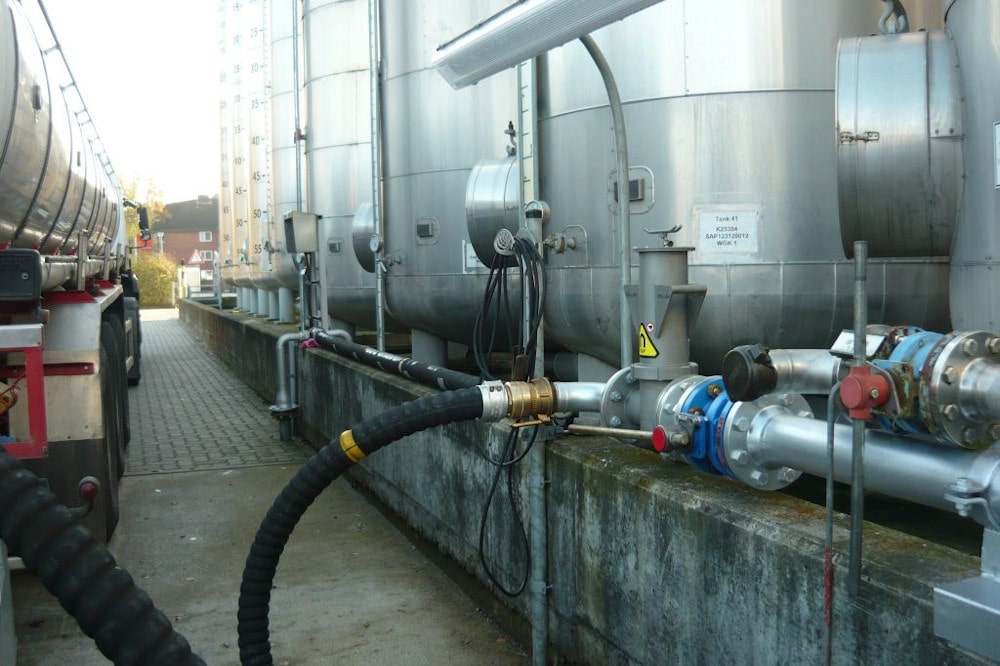

Sur quelles tuyauteries placer le séparateur?

Nous produisons la version standard avec des diamètres de raccord de 50 à 250 mm et notre filtre magnétique est équipé de brides (sur demande, il sera également possible de l’équiper d’un autre type de raccordement, comme bride, visserie, raccords spéciaux etc. selon les besoins du client).

Certificat TESYDOSOLLAU – Nos produits sont soudés par de véritables professionnels!

Certificats de la société SOLLAU:
Certificat de soudure d’équipements sous pression selon PED 2014 / 68 / UE
Certificat de soudeur selon EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 – 1 à 5, EN 13445 – 1 à 5

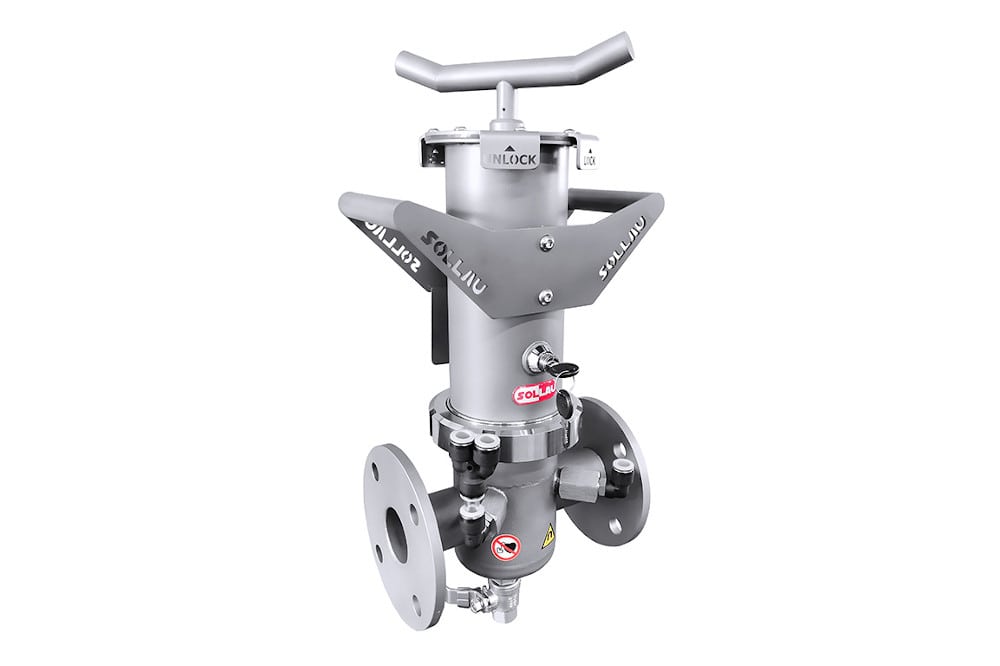

MSP-MC PIRANHA

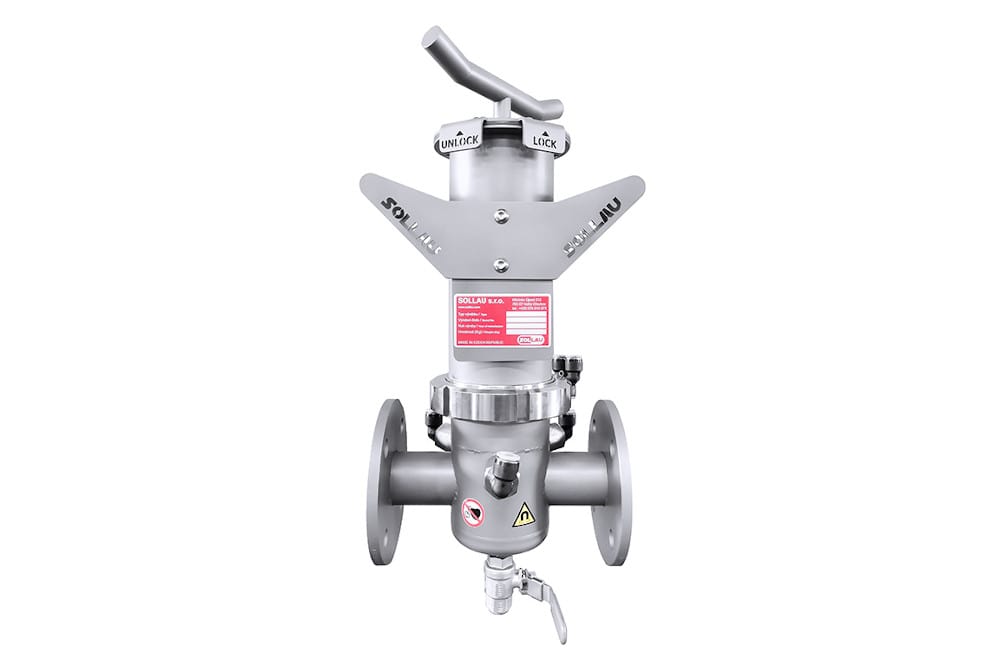

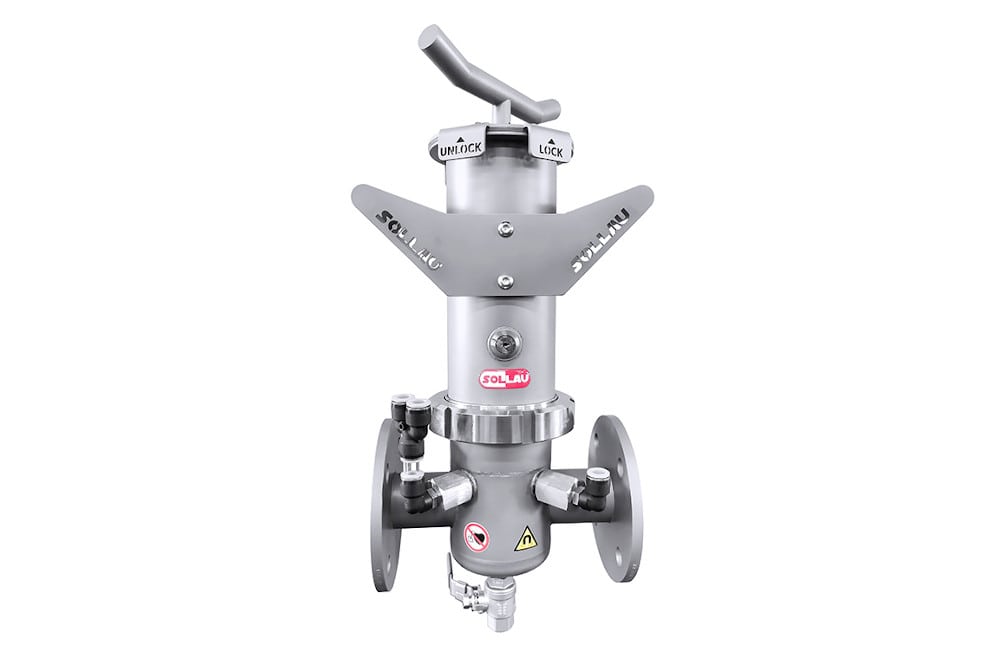

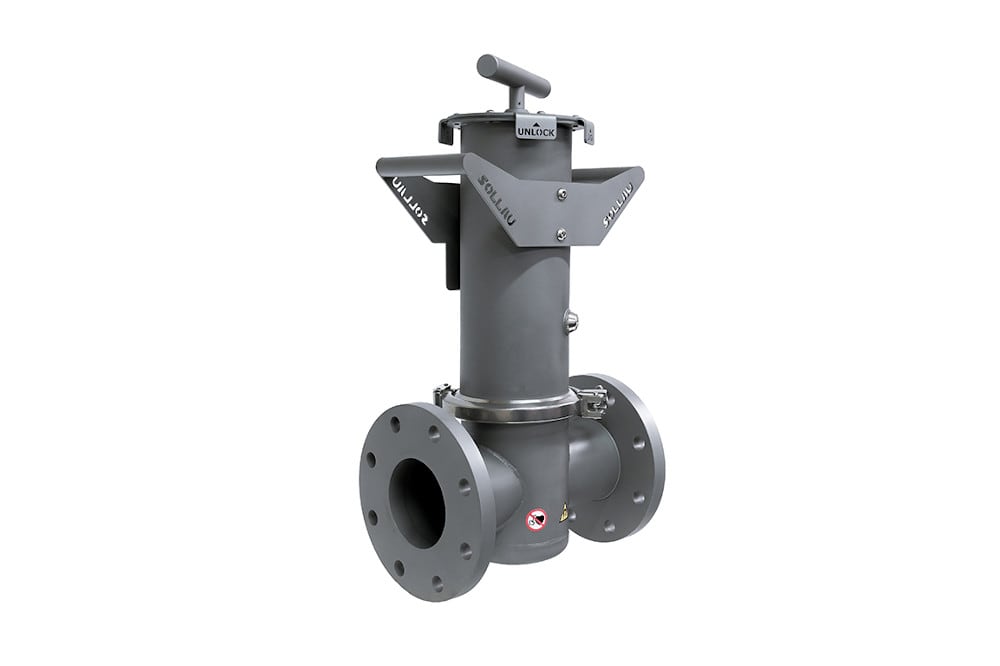

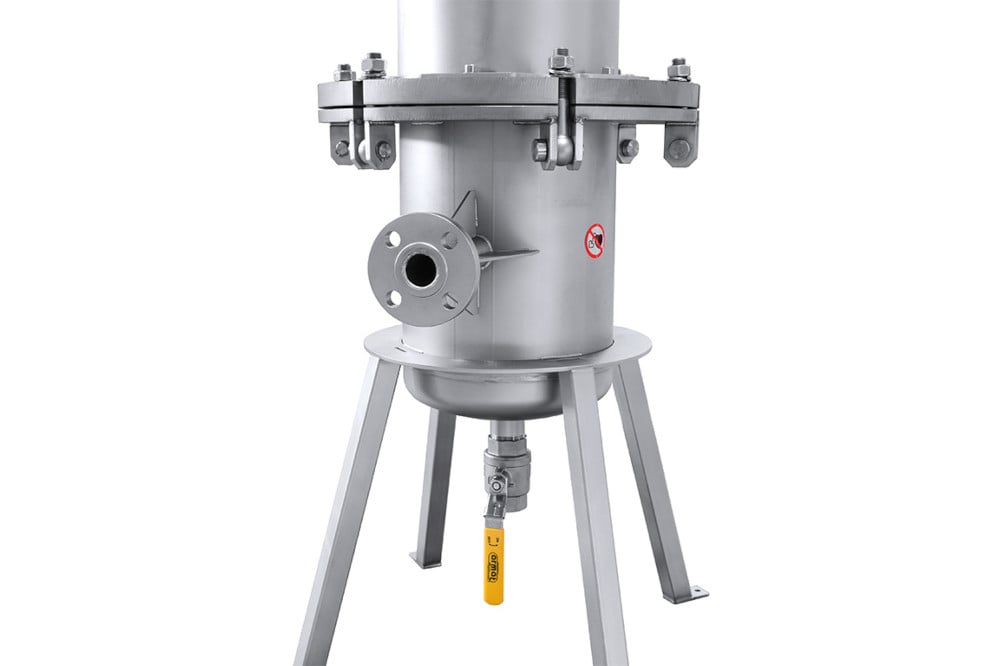

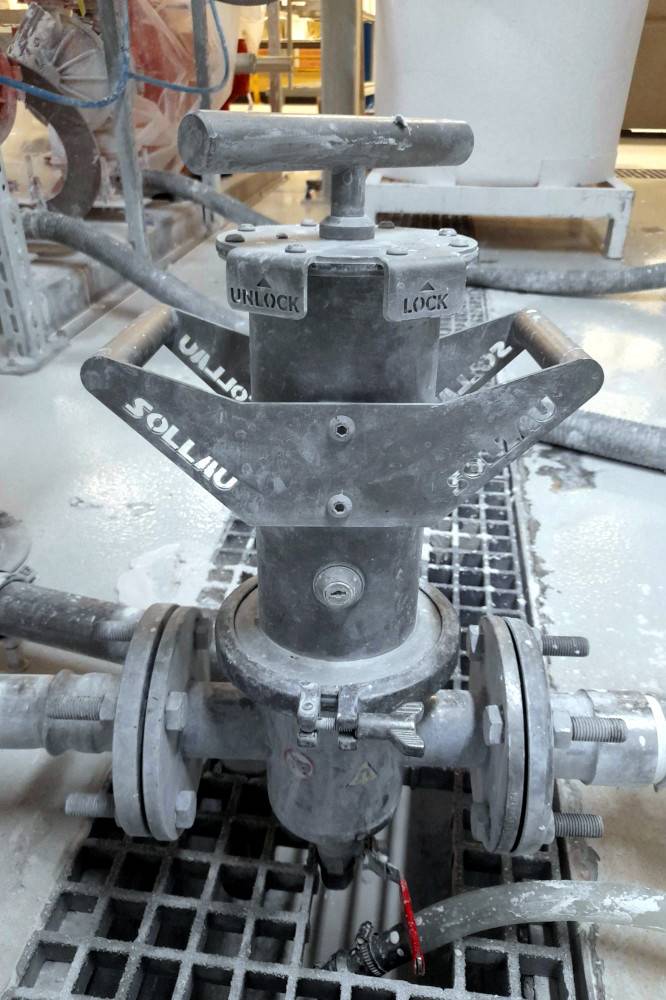

Filtre magnétique pour les tuyauteries MSP-MC PIRANHA

  • Force d'adhésion élevée

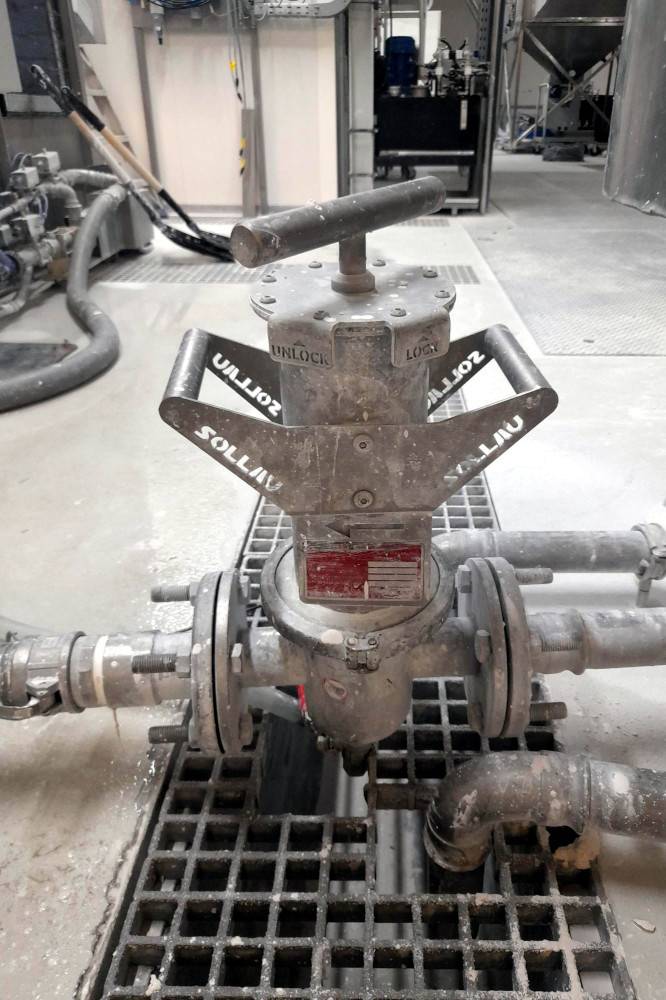

  • Verrou des tubes magnétiques intégré
  • Structure entièrement en acier inoxydable
  • Résistance à la pression : jusqu’à 10 bars
  • 18 700 Gauss au noyau magnétique et jusqu’à 12 200 Gauss sur le tube de protection (en acier inoxydable)
  • Système de chambre pour utiliser toute la longueur des tubes magnétiques

Ce séparateur permet le chauffage de sa partie circulation et empêche ainsi le durcissement des mélanges transférés à température élevée (par exemple des sirops et chocolats).

ProduitDébit (l/min.)

Diamètre de raccordement (mm)

Carte de données (EN)
MSP-MC 50 N PIRANHA 500 50 Visualiser le PDF
MSP-MC 65 N PIRANHA 600 65 Visualiser le PDF
MSP-MC 80 N PIRANHA 900 80 Visualiser le PDF
MSP-MC 100 N PIRANHA 1100 100 Visualiser le PDF
MSP-MC 150 N PIRANHA 6500 150 Visualiser le PDF

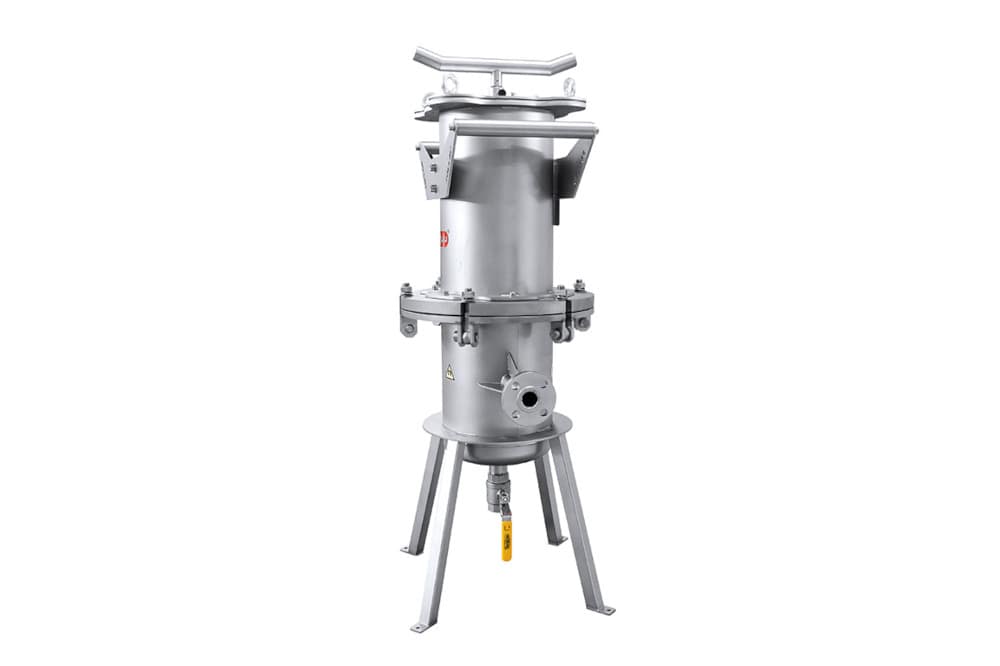

MSP-MC 200 N PIRANHA 6800 200 Visualiser le PDF
MSP-MC 250 N PIRANHA 6900 250 Visualiser le PDF

Nous produisons des séparateurs magnétiques dans ces trois degrés d'induction magnétique


Degré 1
(standard)
Degré 2
(la force d'arrachement la plus élevée)
Degré 3
(l'induction magnétique la plus élevée)
Induction sur la surface de l'aimant 17 000 G 16 100 G 18 700 G
Induction sur l'enveloppe de l'aimant 10 700 G 10 600 G 12 200 G
Force d'arrachement (mesurée sur la surface de l'aimant) 107 N 176 N 149 N
Force d'arrachement (mesurée sur l'enveloppe de l'aimant) 74 N 140 N 101 N
Séparateurs magnétiques en stock

Certains produits appartenant à cette gamme de modèles sont disponibles en stock et peuvent donc être immédiatement enlevés. Nous élargissons sans cesse l’offre de séparateurs magnétiques que nous avons en stock afin de pouvoir vous approvisionner au plus vite. Veuillez contacter notre agent commercial pour en savoir plus sur les disponibilités.

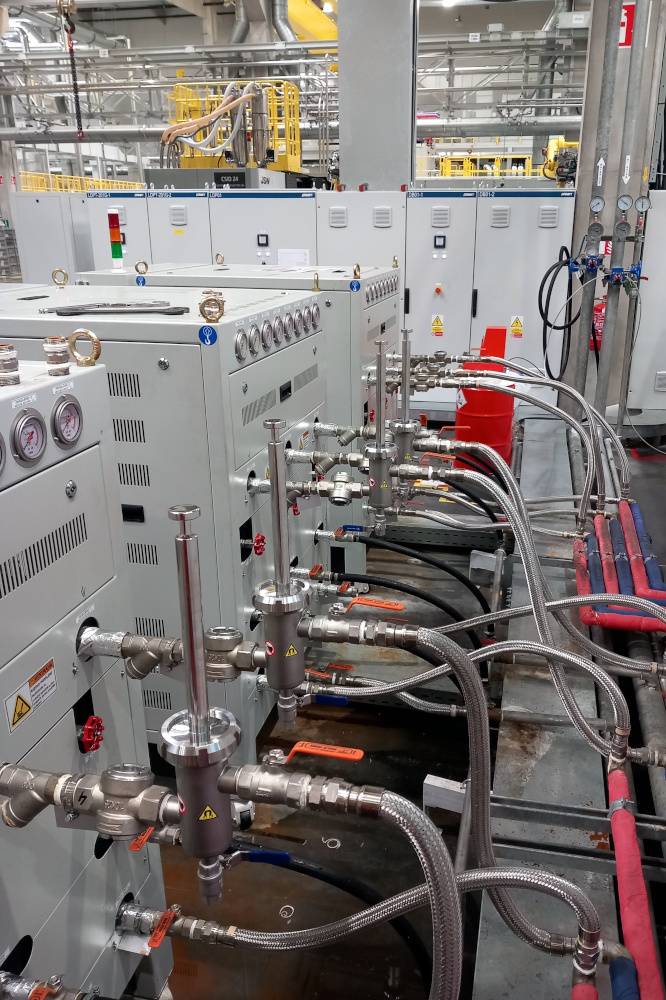

MSP-MC EKO SEA SNAKE

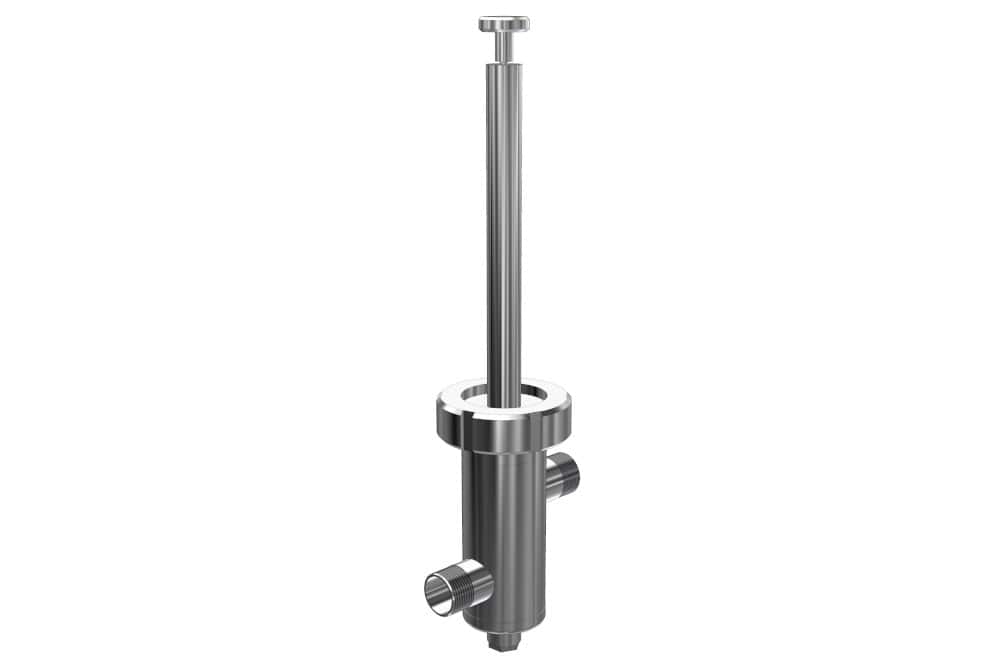

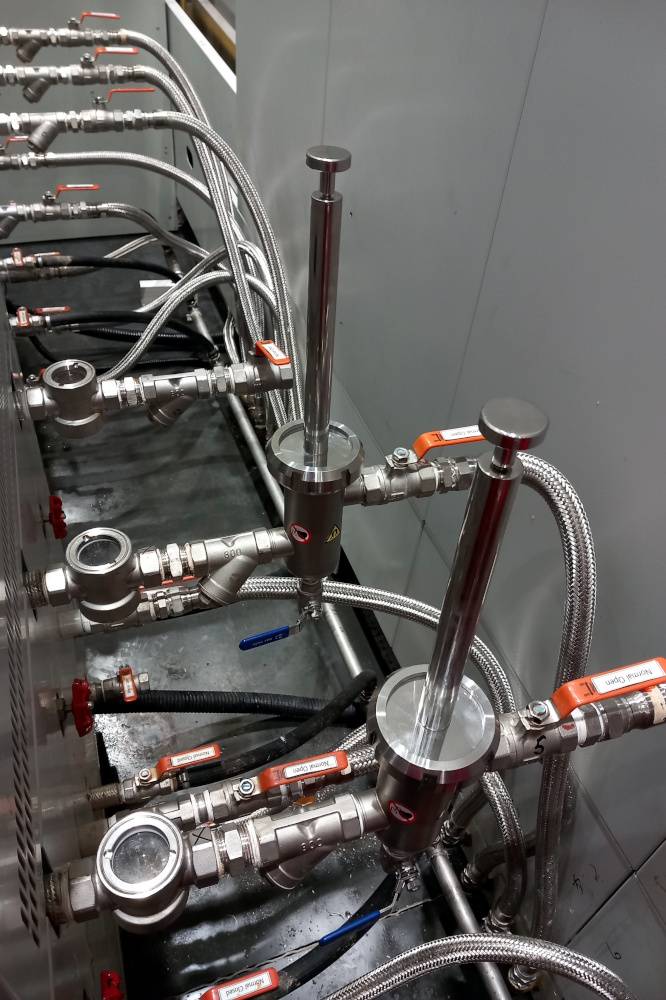

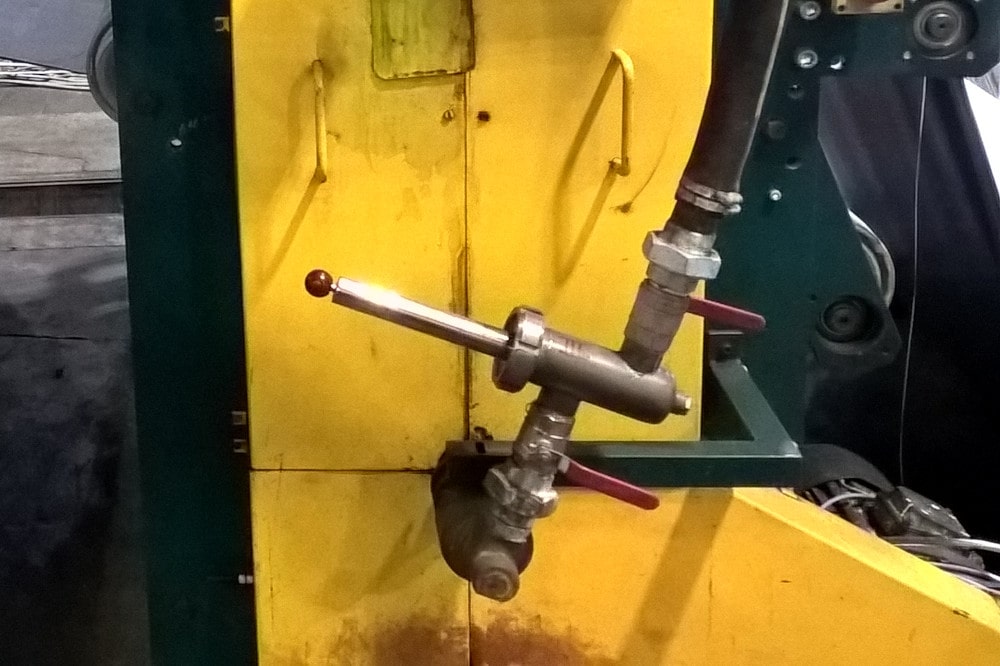

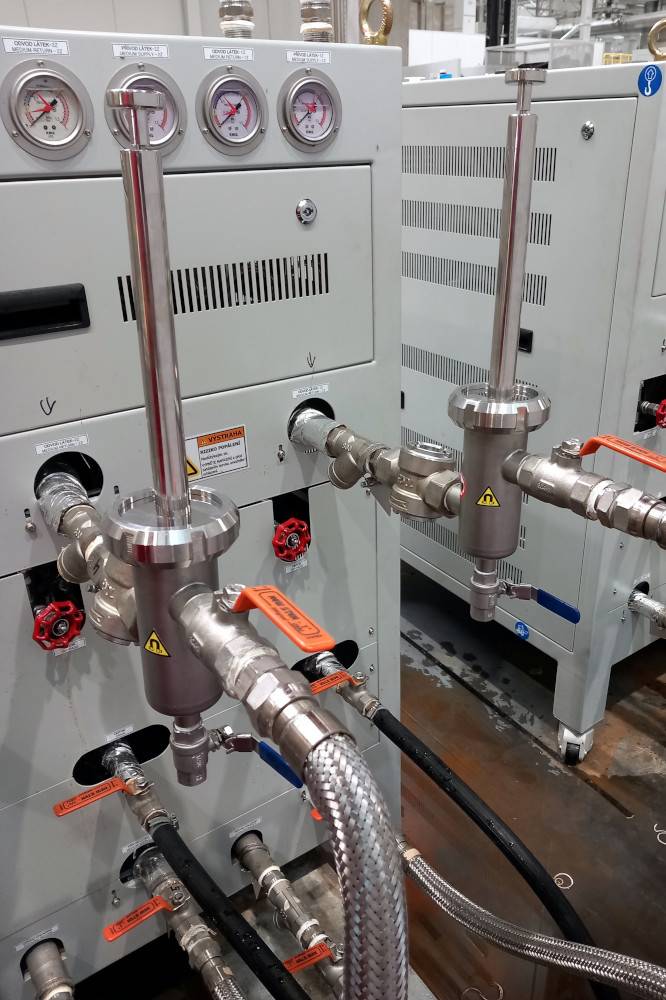

Filtre magnétique pour les tuyauteries MSP-MC EKO SEA SNAKE

  • Force d'adhésion élevée
  • Structure entièrement en acier inoxydable
  • Résistance à la pression : jusqu’à 10 bars
  • 11 500 Gauss sur le tube de protection (en acier inoxydable)
  • Version économique (rapport prix/performances exceptionnel)
  • Faible poids et petites dimensions

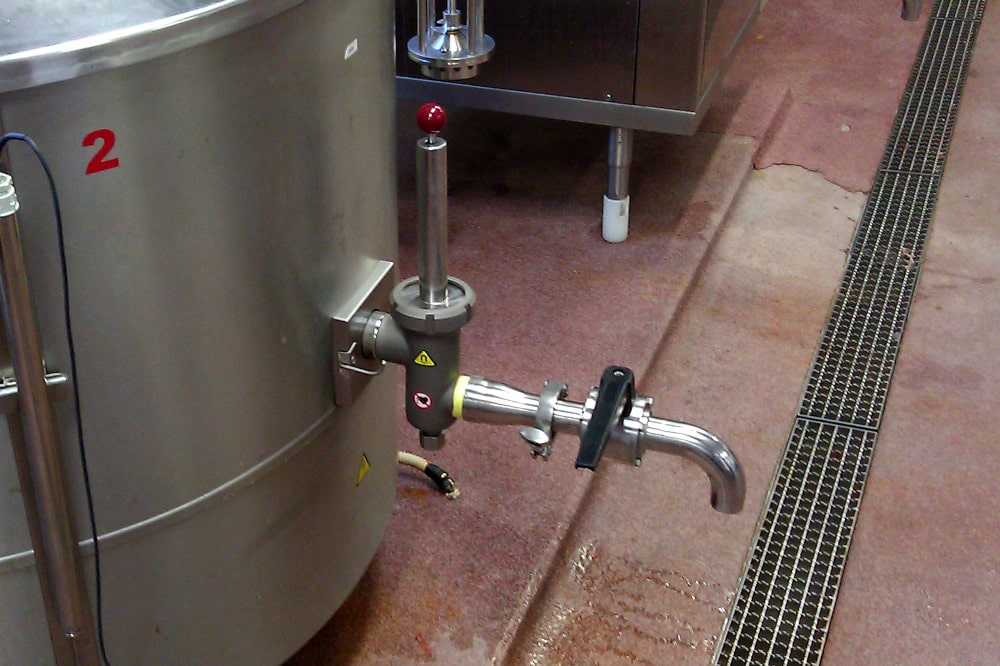

Le séparateur magnétique MSP-MC EKO est la version économique du séparateur magnétique MSP-MC pour les conduites et tuyauteries. Il est principalement conçu pour séparer les particules ferromagnétiques présentes dans le liquide circulant dans une conduite de petit diamètre (le corps du séparateur abrite un seul noyau magnétique inséré dans une douille de protection en acier inoxydable).

En même façon que dans le séparateur standard MSP-MC, les particules ferromagnétiques sont attirées et retenues à l’arrière du barreau magnétique (dans le sens du flux du mélange liquide) et, par conséquent, ne peuvent bloquer la circulation de la matière et ne peuvent pas être emportées par le flux du liquide épuré. Le nettoyage manuel s’effectue en dévissant le raccord de jonction et en sortant le corps du séparateur du système de conduite. Le noyau magnétique est ensuite sorti du fourreau de protection et placé en position haute (en tirant sur la poignée du séparateur). Les particules ferromagnétiques agglomérées se détachent alors naturellement de la surface du fourreau de protection en acier inoxydable et tombent d’elles-mêmes par gravité (il est aussi possible de rincer ensuite le fourreau de protection à l’eau).

Produit

Diamètre de raccordement (en pouces)

Carte de données (EN)
MSP-MC EKO 1/2 N SEA SNAKE 1/2" Visualiser le PDF
MSP-MC EKO 3/4 N SEA SNAKE 3/4" Visualiser le PDF
MSP-MC EKO 1 N SEA SNAKE 1" Visualiser le PDF
MSP-MC EKO 1 1/4 N SEA SNAKE 1 1/4" Visualiser le PDF

MSP-SC ORCA

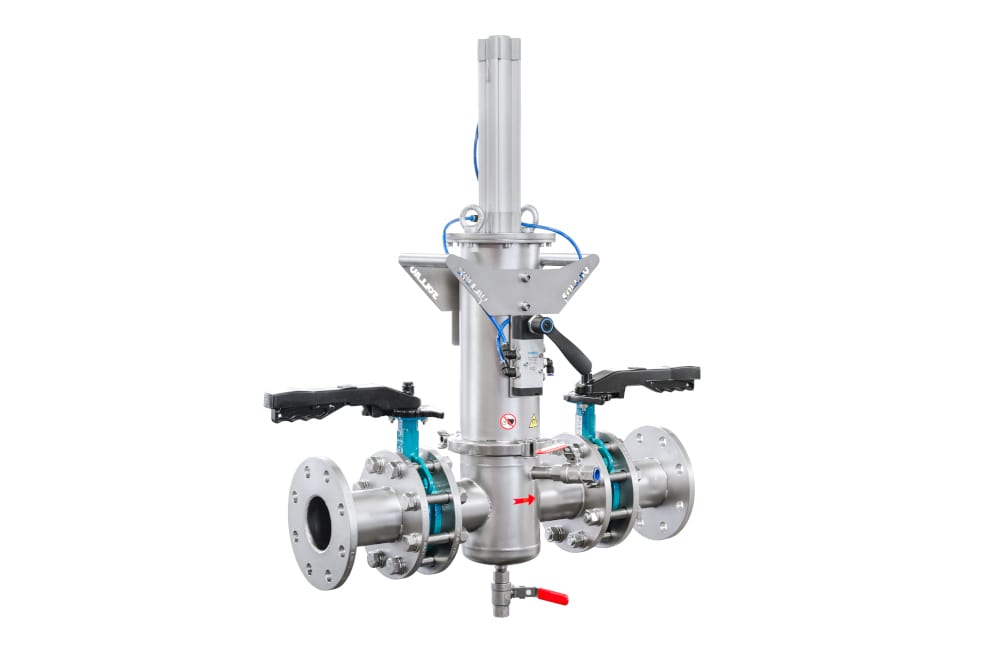

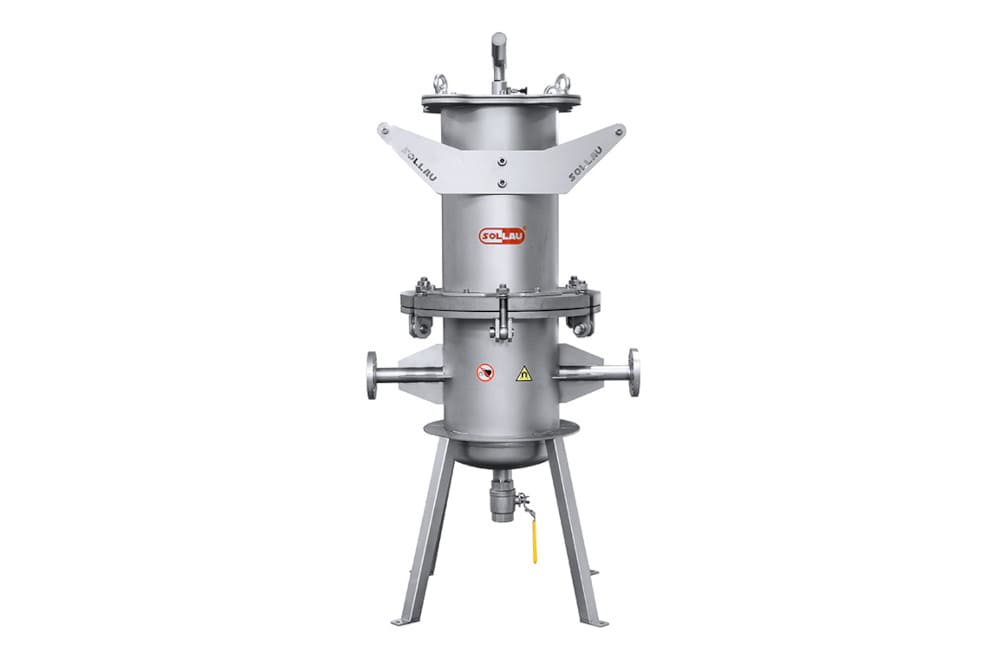

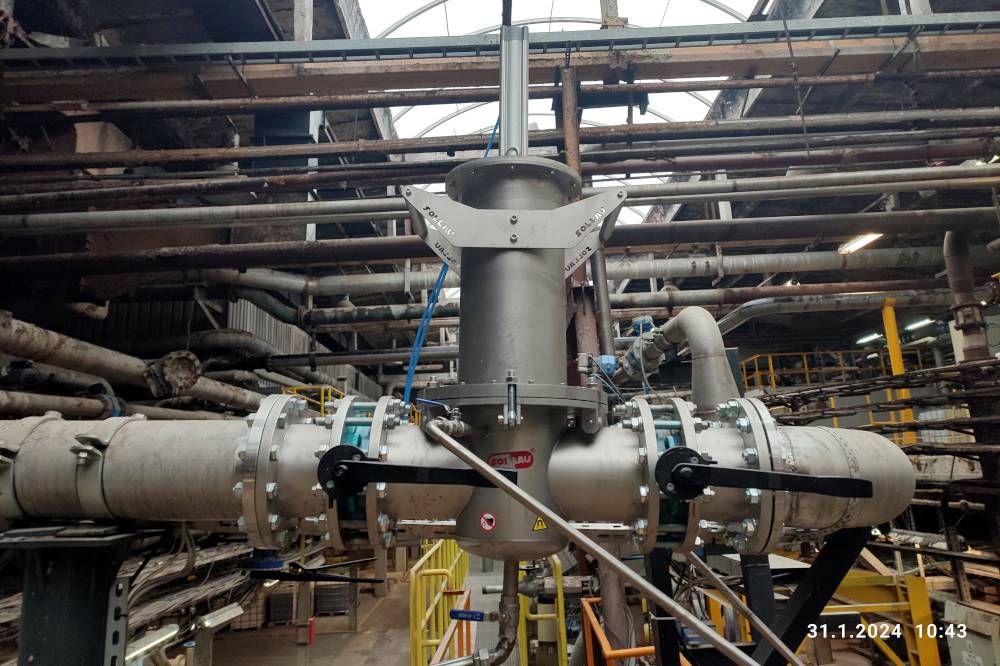

Filtre magnétique pour les tuyauteries MSP-SC ORCA

  • Nettoyage semi-automatique sans qu’il ne soit nécessaire de retirer le séparateur du système de tuyauterie
  • Force d'adhésion élevée
  • Structure entièrement en acier inoxydable
  • Résistance à la pression : jusqu’à 10 bars
  • 18 700 Gauss au noyau magnétique et jusqu’à 12 200 Gauss sur le tube de protection (en acier inoxydable)
  • Piston pneumatique facilite sensiblement le nettoyage, principalement en cas des séparateurs de grands diamètres

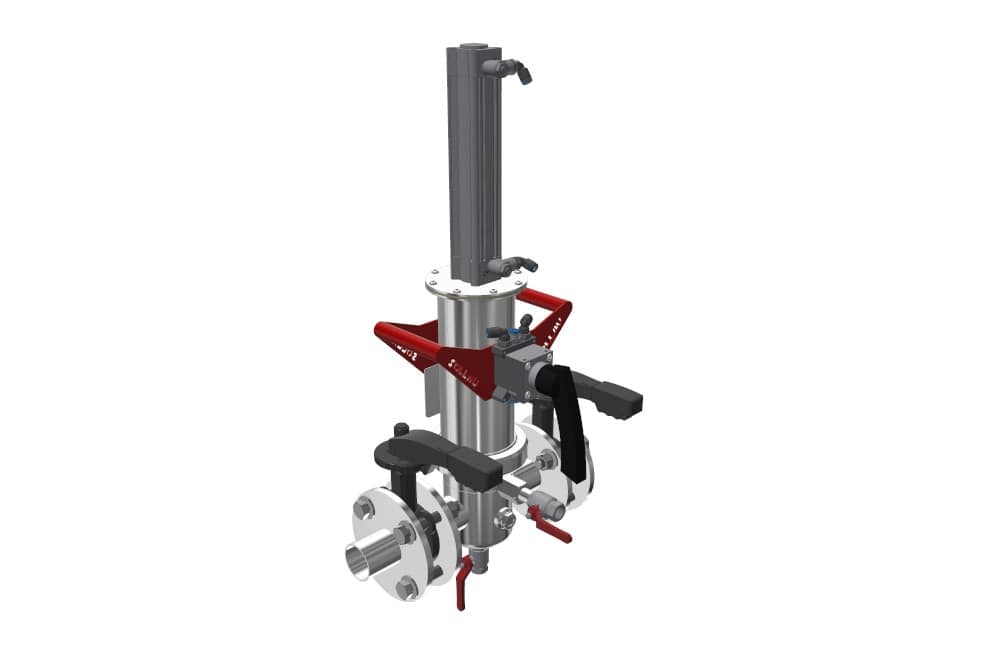

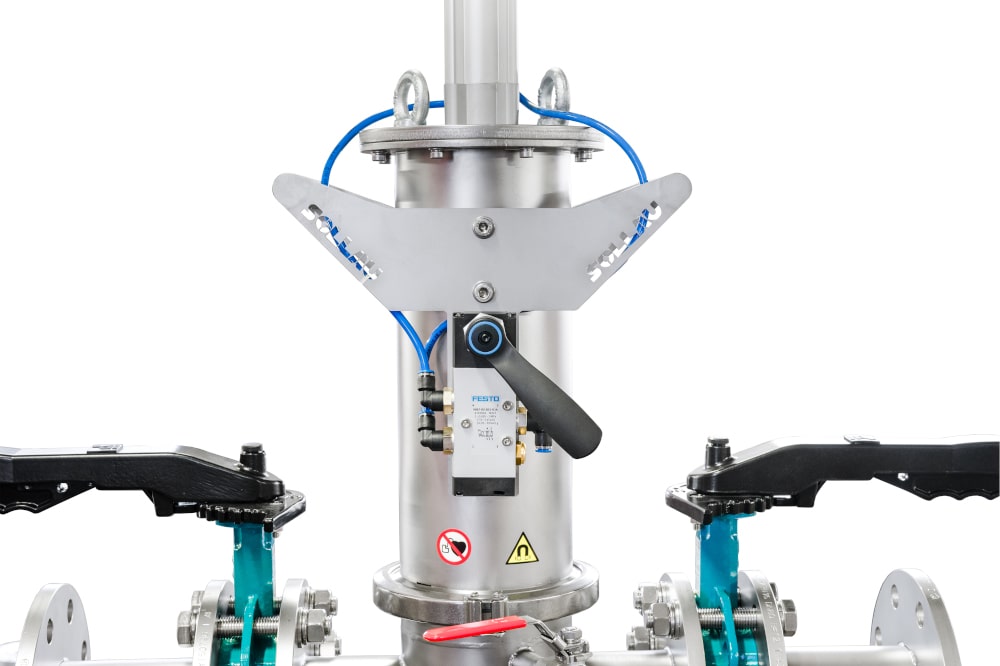

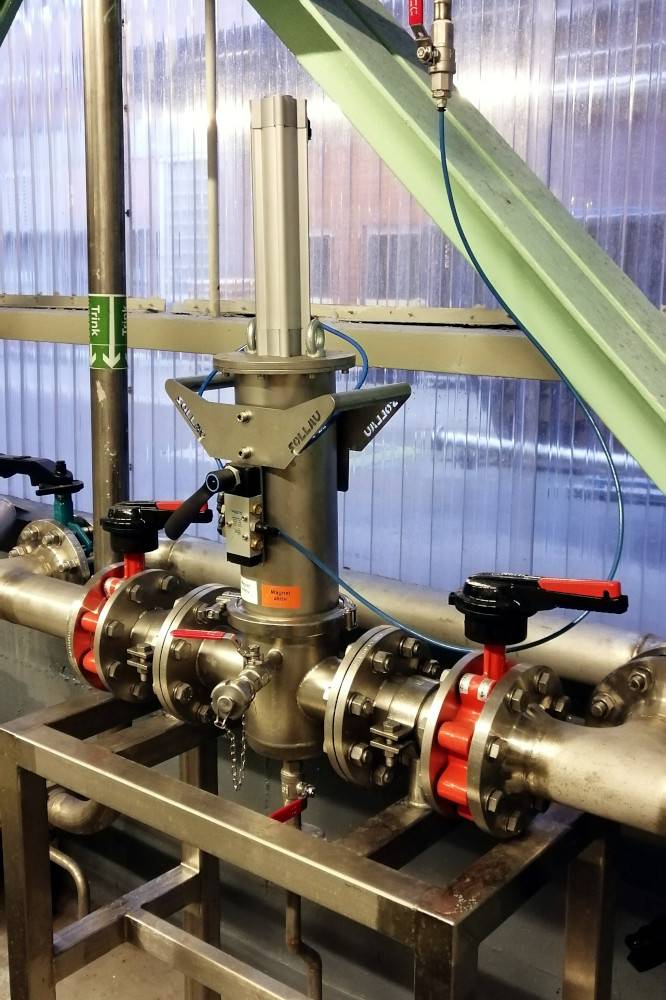

Cette version du séparateur magnétique MSP-SC pour tuyauterie est équipée d’un système de nettoyage semi-automatique.

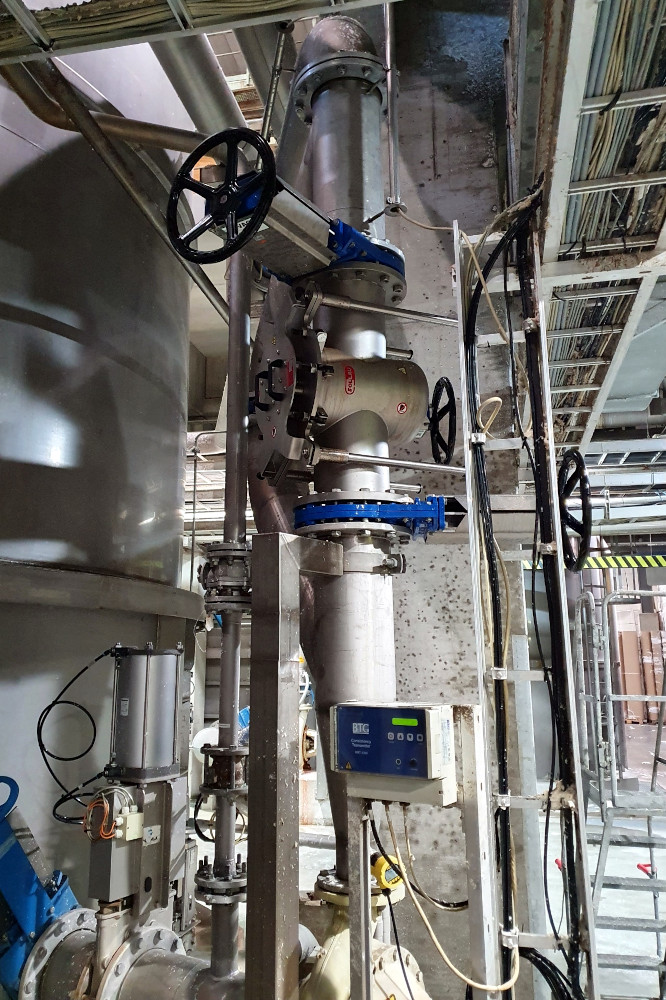

Le séparateur est livré avec

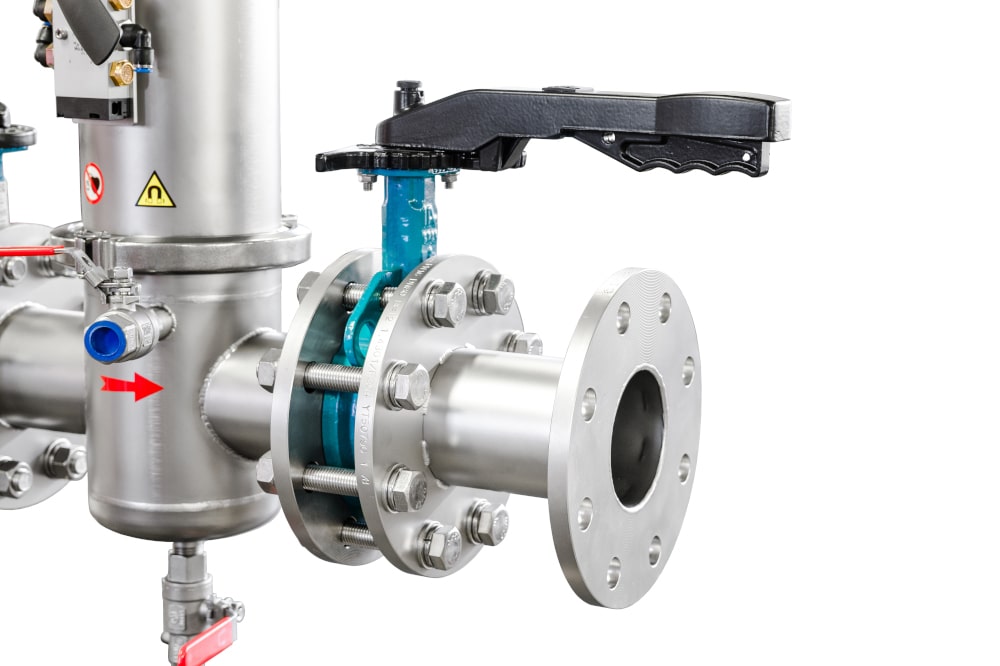

  1. des vannes disposées en aval et en amont du séparateur
  2. des valves d’arrivée de l’eau de rinçage et d’évacuation de l’eau de rinçage chargée de particules ferromagnétiques
  3. un piston pneumatique de la marque FESTO destiné à sortir les noyaux magnétiques de leur fourreaux en acier inoxydable pendant le nettoyage du séparateur.

Le principe de fonctionnement est identique à celui de la version manuelle. Par contre, son nettoyage est grandement simplifié et facilité.

Principaux avantages de la version semi-automatique:

  • il n’est pas nécessaire de sortir le corps du séparateur (de la tuyauterie) pour le nettoyer,
  • la manipulation des noyaux magnétiques est considérablement facilitée grâce au piston pneumatique (avantage déterminant, en particulier pour les séparateurs montés sur des conduites de grand diamètre et dans le cas où le matériel est considérablement contaminé de particules ferromagnétiques).

Au début du nettoyage, les vannes disposées à l’entrée et la sortie du séparateur sont fermées manuellement pour couper la circulation du mélange liquide. Ensuite le piston pneumatique extrait les noyaux magnétiques des barreaux inoxydables de protection et les place en position haute. Les valves d’arrivée et d’évacuation d’eau de rinçage sont alors ouvertes manuellement et les particules ferromagnétiques (capturées sur la surface des fourreaux de protection inoxydables) sont emportées avec l’eau de rinçage vers la bonde d'évacuation située dans la partie basse du séparateur. Puis les valves d’arrivée et d’évacuation de l’eau de rinçage sont fermées, les noyaux magnétiques redescendent en position basse (position de travail), les vannes à l’entrée et la sortie du séparateur sont ouvertes et le processus de séparation magnétique se répète jusqu’au prochain nettoyage.

ProduitDiamètre de raccordement (en mm)Carte de données (EN)
MSP-SC 50 N ORCA 50 Visualiser le PDF
MSP-SC 100 N ORCA 100 Visualiser le PDF
MSP-SC 150 N ORCA 150 Visualiser le PDF
MSP-SC 200 N ORCA 200 Visualiser le PDF
MSP-SC 250 N ORCA 250 Visualiser le PDF

Nous produisons des séparateurs magnétiques dans ces trois degrés d'induction magnétique


Degré 1
(standard)
Degré 2
(la force d'arrachement la plus élevée)
Degré 3
(l'induction magnétique la plus élevée)
Induction sur la surface de l'aimant 17 000 G 16 100 G 18 700 G
Induction sur l'enveloppe de l'aimant 10 700 G 10 600 G 12 200 G
Force d'arrachement (mesurée sur la surface de l'aimant) 107 N 176 N 149 N
Force d'arrachement (mesurée sur l'enveloppe de l'aimant) 74 N 140 N 101 N


Dans quels secteurs industriels utiliser un filtre magnétique?

Le filtre magnétique pour les tuyauteries se distingue par une structure robuste en acier inoxydable, une haute performance (grâce aux aimants en terres rares), une installation facile et un entretien aisé. Il trouve application en particulier dans l'industrie céramique et chimique, dans les services alimentaires, sanitaires et hygiéniques.
