Avantages du séparateur magnétique MSP-S ANCISTRUS

  • Aimants néodymes d’une intensité magnétique de 18 700 Gauss
  • Force de traction de 176 N
  • Grande surface de collecte magnétique = grande capacité de capture
  • Version mobile = facile à déplacer d’une machine à l’autre
  • Pour capturer des particules ferreuses à partir de 1 micron
  • Résistant à une pression de 10 bars
  • Fabrication sur mesures
  • Nettoyage rapide et simple

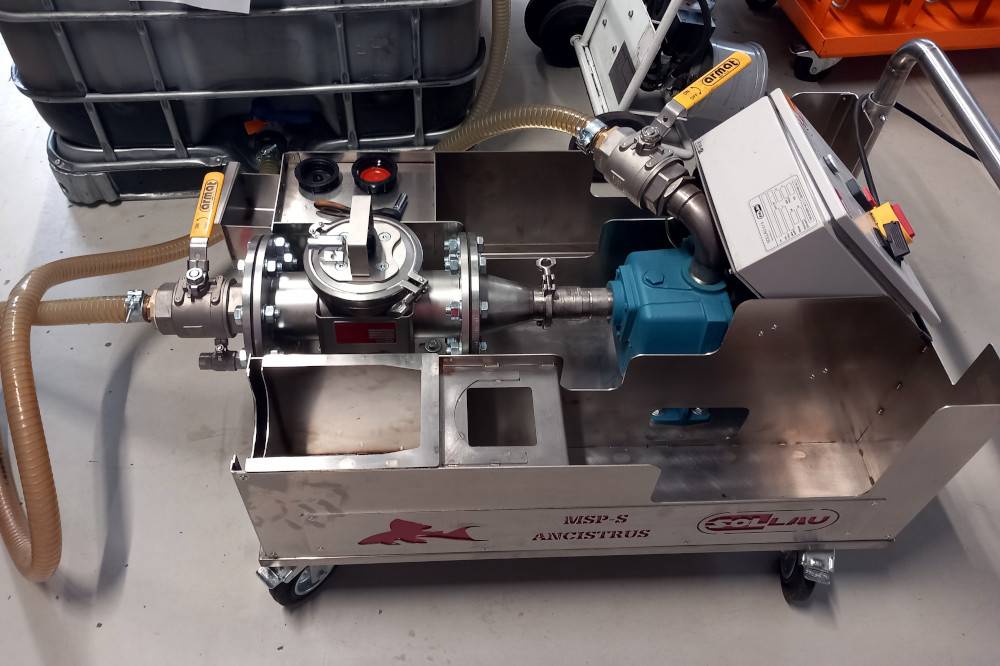

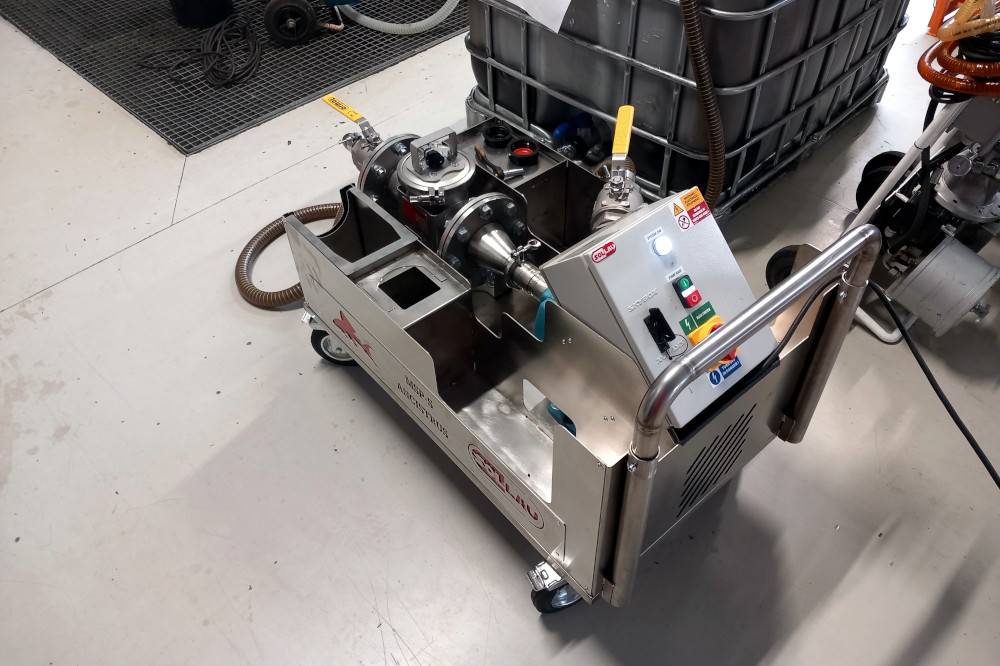

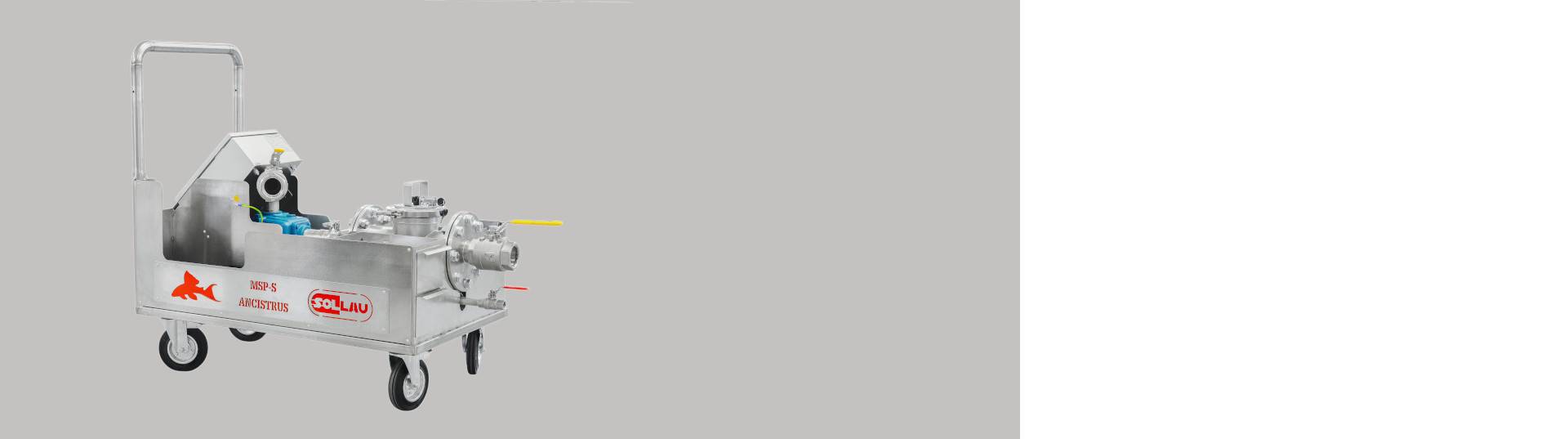

Filtre magnétique mobile MSP-S ANCISTRUS

Le filtre mobile MSP-S ANCISTRUS a principalement été conçu pour séparer les particules ferromagnétiques se trouvant dans les liquides de refroidissement, fluides de coupe, huiles et les émulsions utilisées dans le secteur de l’industrie mécanique.

Principaux avantages du filtre magnétique en ligne MSP-S ANCISTRUS

  • Prolongation de la durée de vie des liquides de coupe, de refroidissement et hydrauliques
  • Amélioration de la surface des produits usinés (dans le cas du nettoyage d’huiles et d’émulsions de coupe ou de meulage)
  • Réduction des frais à investir dans l’achat et dans la liquidation écologique des filtres jetables
  • Réduction des frais à investir dans l’achat et dans la liquidation écologique des liquides techniques
  • Prolongation de la durée de vie des outils (par exemple ceux d’usinage)
  • Nettoyage des circuits contenant des liquides techniques même en-dehors des heures de travail normales (par exemple la nuit)
  • Réduction de l’usure des pompes et des buses
  • Réduction des frais de maintenance
  • Élimination des temps morts dans le cadre de la production
  • Protection permanente des équipements technologiques
  • Polit les liquides sans enlever les additifs naturels
  • Grâce à sa compacité et à sa mobilité, ce séparateur sera par exemple une solution idéale pour les sociétés de SAV qui opèrent dans le secteur de l’industrie mécanique

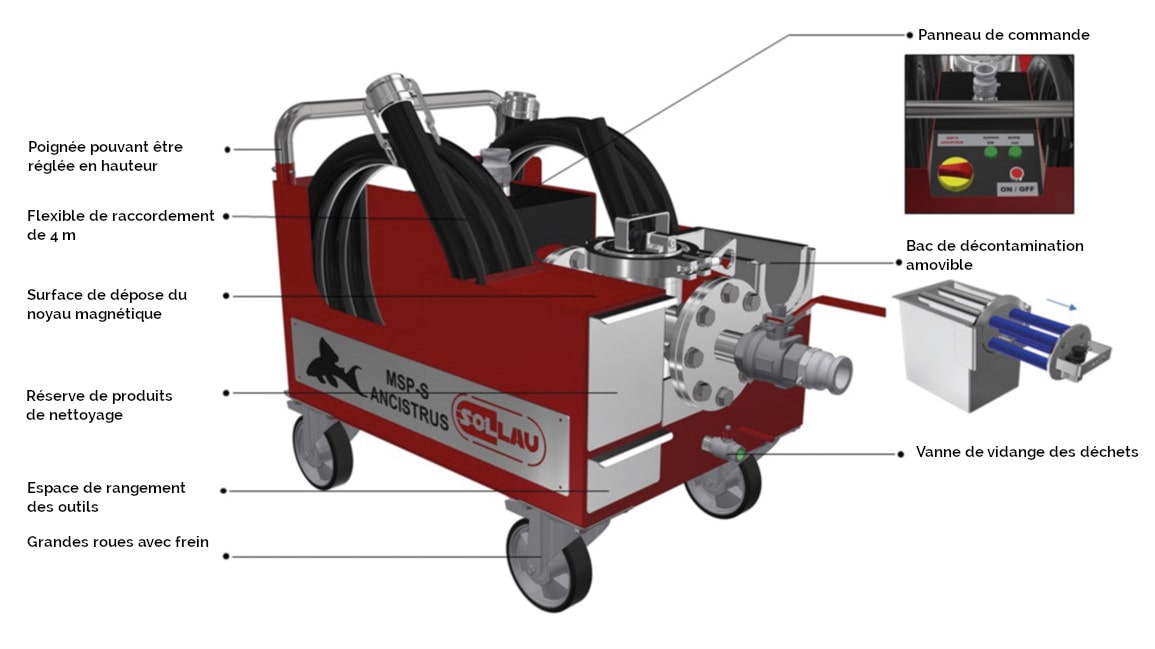

Conception de l'unité de filtration magnétique

L'unité de filtration magnétique se compose de plusieurs éléments:

  • Filtre magnétique extrêmement puissant
  • Pompe intégrée
  • Tuyaux de branchement qui vous permettront de raccorder immédiatement le filtre magnétique au circuit à nettoyer

Vu que les tubes magnétiques présentes dans le filtre magnétique forment un labyrinthe, la matière à séparer est en contact intensif avec ces dernières. Grâce à cela, nous sommes capables d’atteindre un excellent niveau de séparation et de capturer des contaminants dont la taille commence à 1 micron!

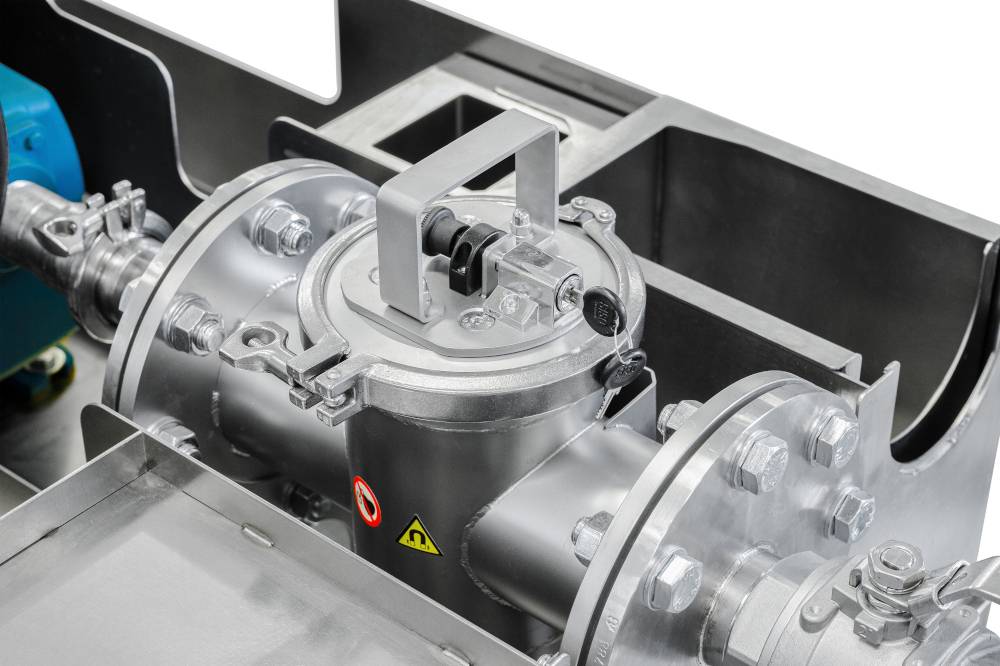

Les éléments de base de ce séparateur sont des noyaux magnétiques hermétiquement fermés dans des tubes en acier inoxydable qui sont inserés dans les tubes de protection en inox. Grâce à ce système de «tube en tube», les tiges magnétiques sont protégées et leur durée de vie s’en voit sensiblement prolongée. En procédant de cette manière, nous éliminons également le risque qu’un morceau d’aimant ou de son nickelage ne se détache et contamine la matière qui fait l’objet de la séparation.

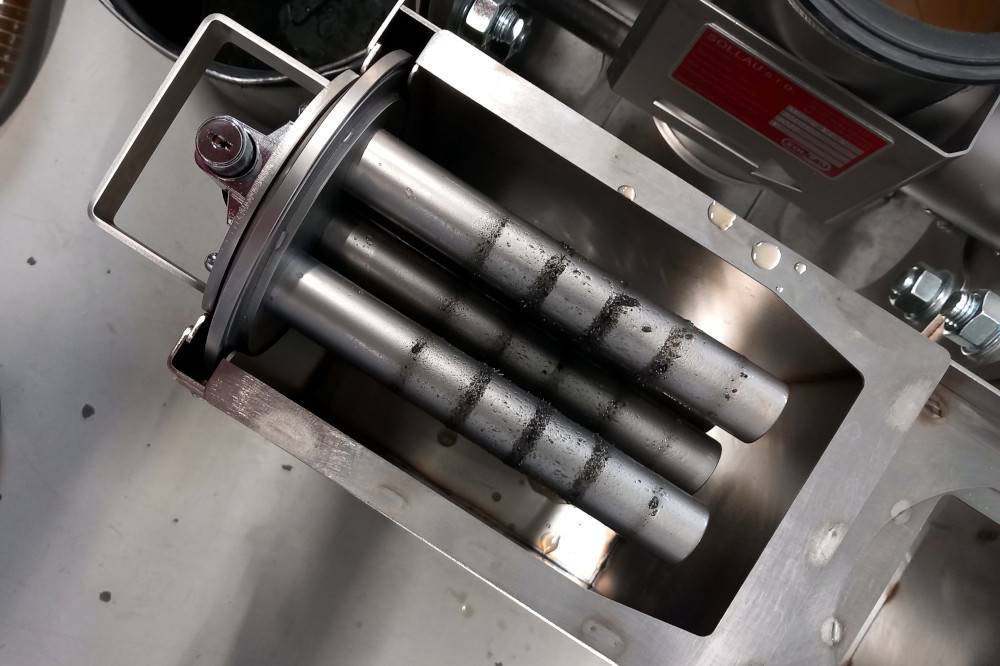

Durant le processus de séparation, les particules ferromagnétiques capturées restent collées aux parties arrière des tubes magnétiques. Elles ne bloquent donc pas le flux de matière propre et elles sont en plus protégées contre un éventuel arrachement involontaire dû au passage du fluide à nettoyer.

Nettoyage du séparateur

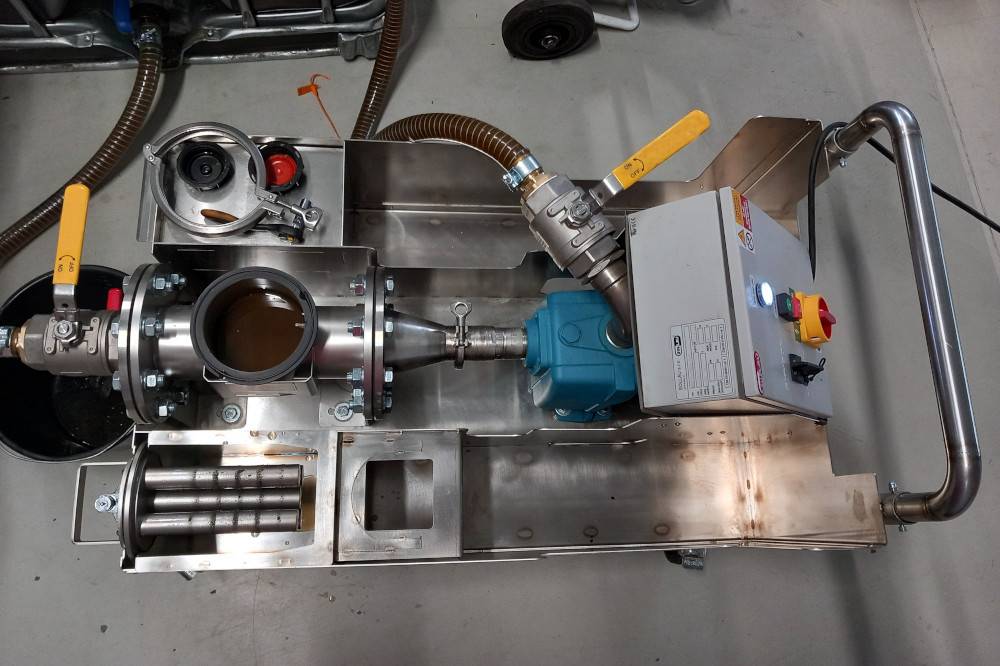

Une fois que l’arrivée et la sortie du liquide à nettoyer auront été coupées, il sera possible de démonter le corps du séparateur et de le déposer dans un bac de rétention (qui est intégré dans l’unité de séparation mobile). Ensuite, il suffira de retirer les noyaux néodymes de leurs tubes de protection en inox pour que les contaminants qui étaient jusqu’à lors maintenus à la surface des tubes de protection par les aimants tombent par gravité dans le bac de rétention (éventuellement, les tubes de protection peuvent encore être rincés à l'eau). Maintenant, le filtre magnétique peut être réassemblé et le processus de filtration renouvelé.


Certificat TESYDOSOLLAU – Nos produits sont soudés par de véritables professionnels!

Certificats de la société SOLLAU:
Certificat de soudure d’équipements sous pression selon PED 2014 / 68 / UE
Certificat de soudeur selon EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 – 1 à 5, EN 13445 – 1 à 5

MSP-S ANCISTRUS

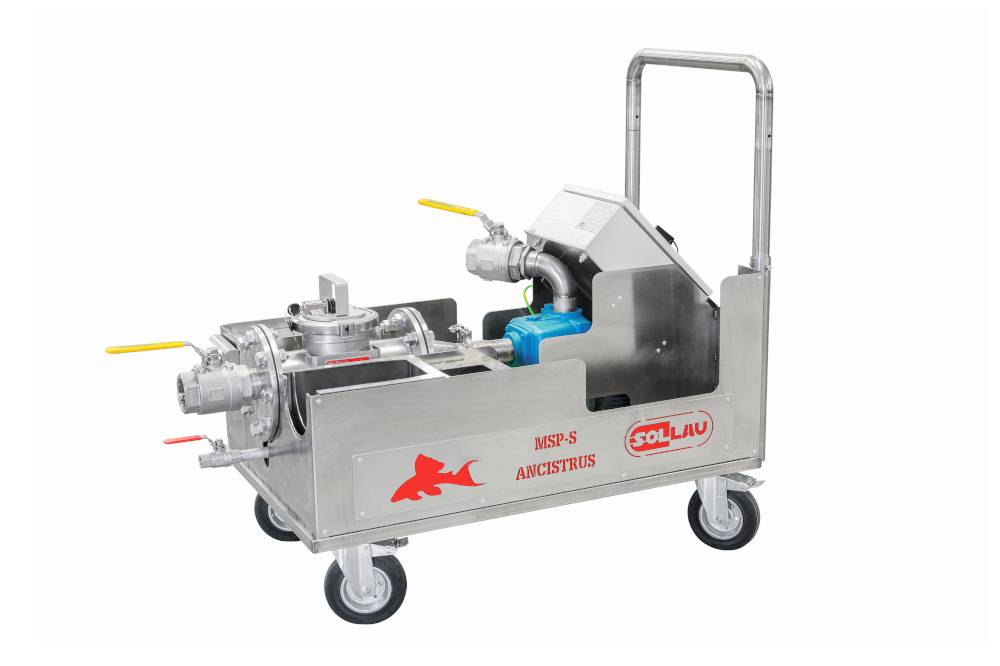

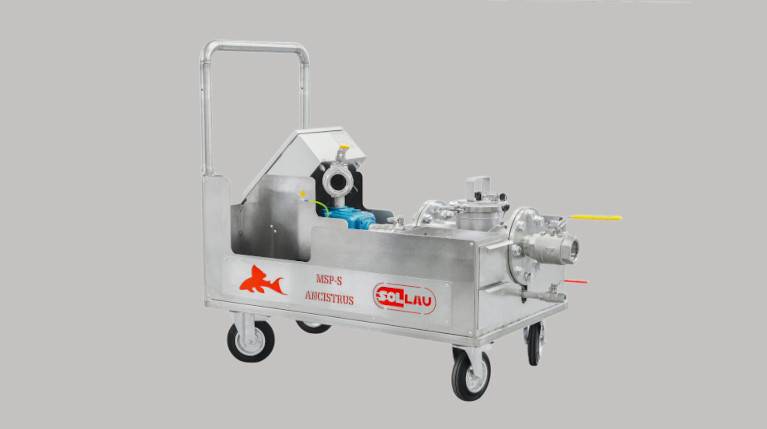

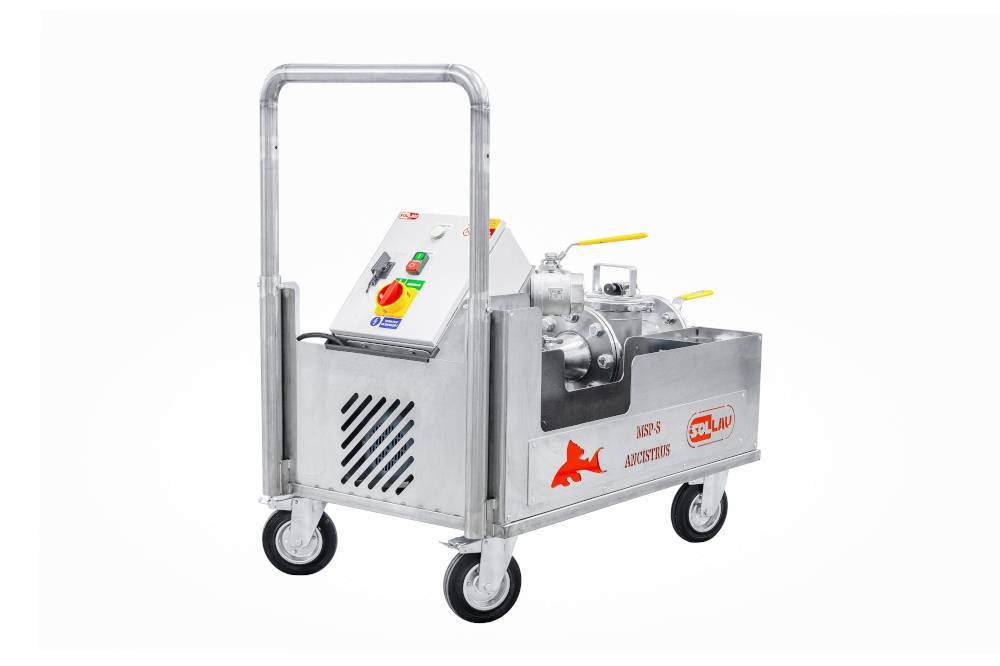

Filtre magnétique mobile MSP-S ANCISTRUS

  • Résistance à la pression de 10 bars
  • 18 700 Gauss au noyau magnétique et jusqu’à 12 200 Gauss sur le tube de protection (en acier inoxydable)
  • Version mobile = possibilité de déplacer rapidement le séparateur
  • Facile à raccorder grâce à un système de raccords rapides universels
  • Tamis mécanique permettant de retenir les particules non-ferreuses (équipement en option)

Informations techniques

Dimensions hors tout de l’unité de filtration magnétique MSP-S ANCISTRUS

  • Hauteur sans poignée: 666 mm
  • Hauteur avec poignée: 943 mm
  • Hauteur des roues de déplacement: 188 mm
  • Longueur: 750 mm
  • Largeur: 600 mm

Description de la pompe

Filtre magnétique mobile MSP–S ANCISTRUSCalpeda AM 40-10B (230 V, 50 HZ, moteur: 2900 tours/min, 0,55 kW, masse d’environ 20 kg, utilisation pour une eau claire ou légèrement sale, pression: 6 bars, IP 54, hauteur maximale d’aspiration: 12,9 m

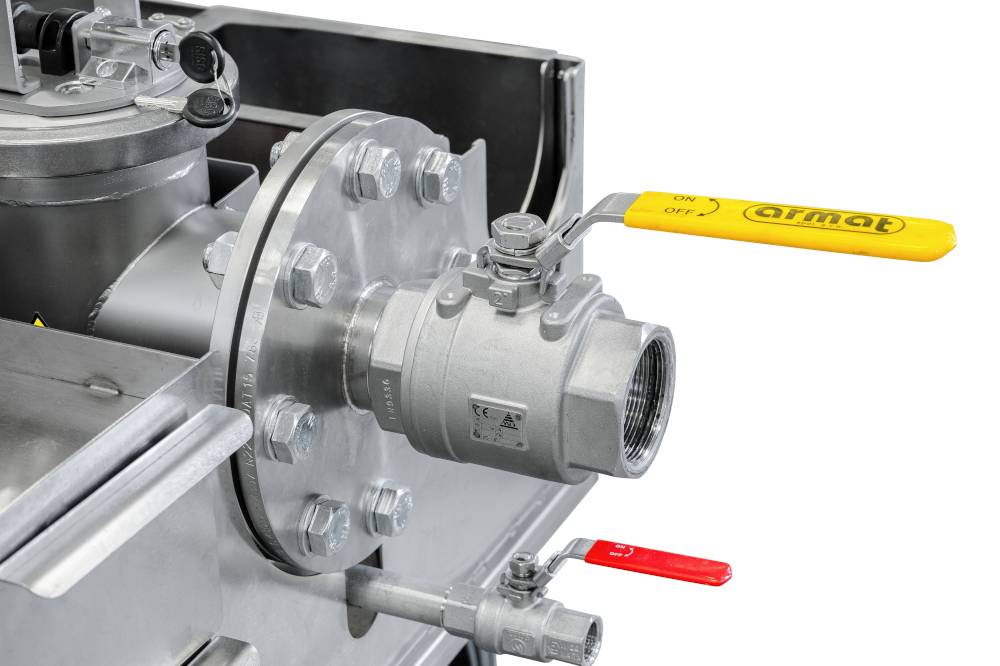

Raccordement

En entrée et en sortie, à l’aide de flexibles de quatre mètres qui sont en PVC résistant à l’action des huiles. Les flexibles sont fournis avec des raccords rapides permettant de raccorder facilement et rapidement le dispositif de nettoyage mobile au circuit à nettoyer.

Produit Diamètre de l'entrée/de la sortie (mm) Carte de données (EN)
MSP-S 100 N ANCISTRUS 100 Visualiser le PDF
