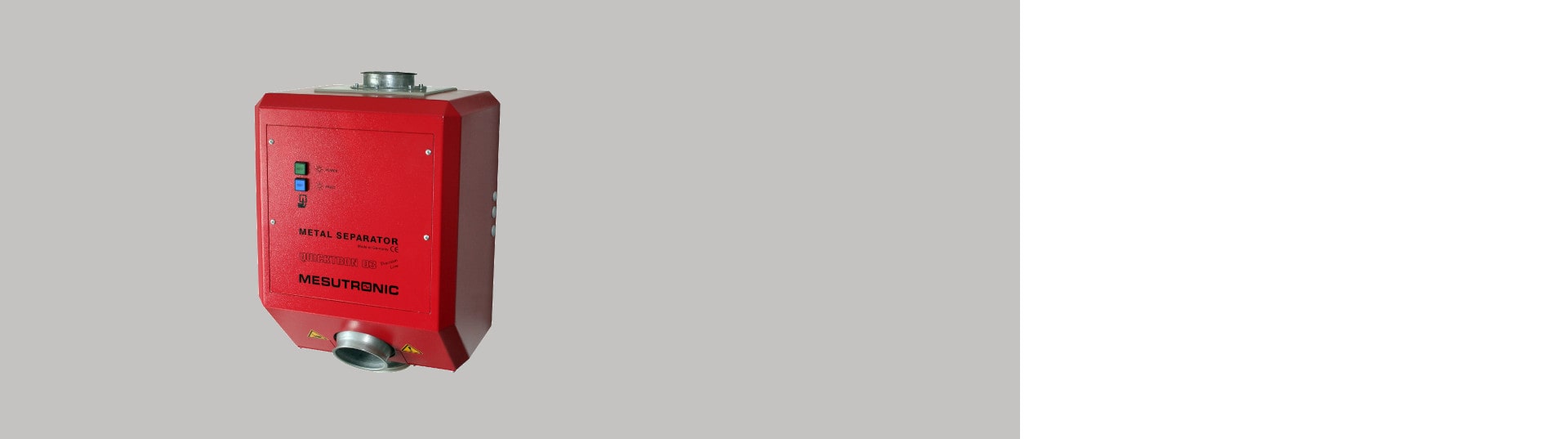

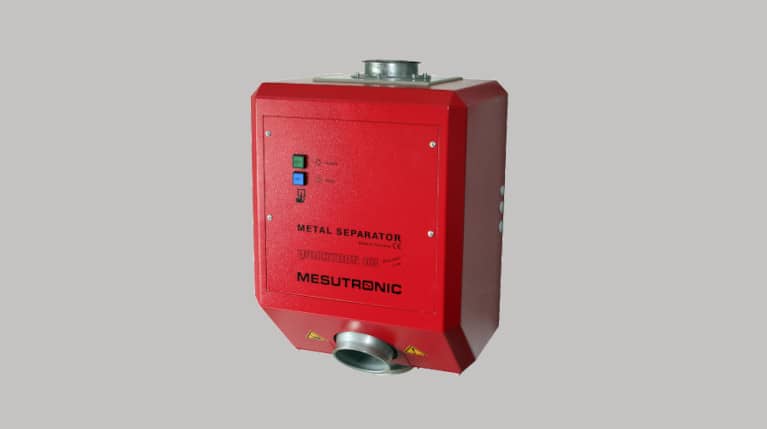

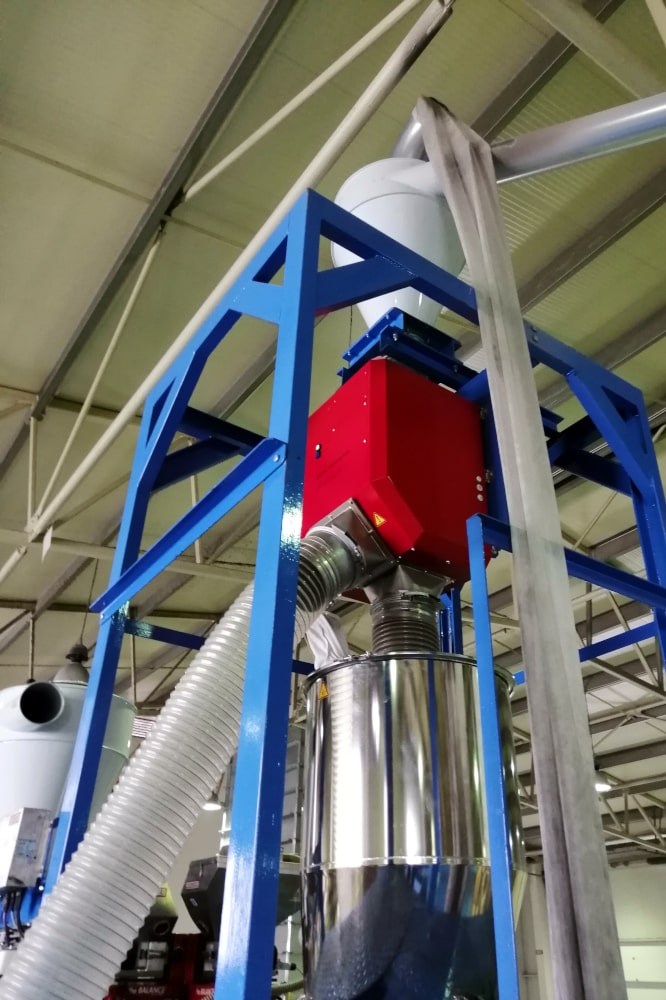

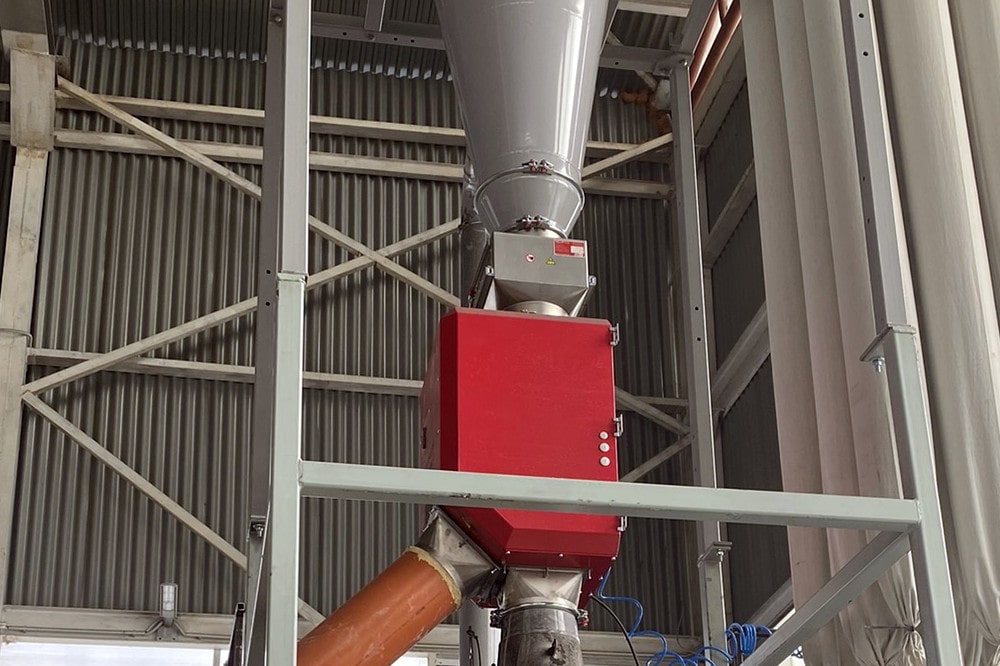

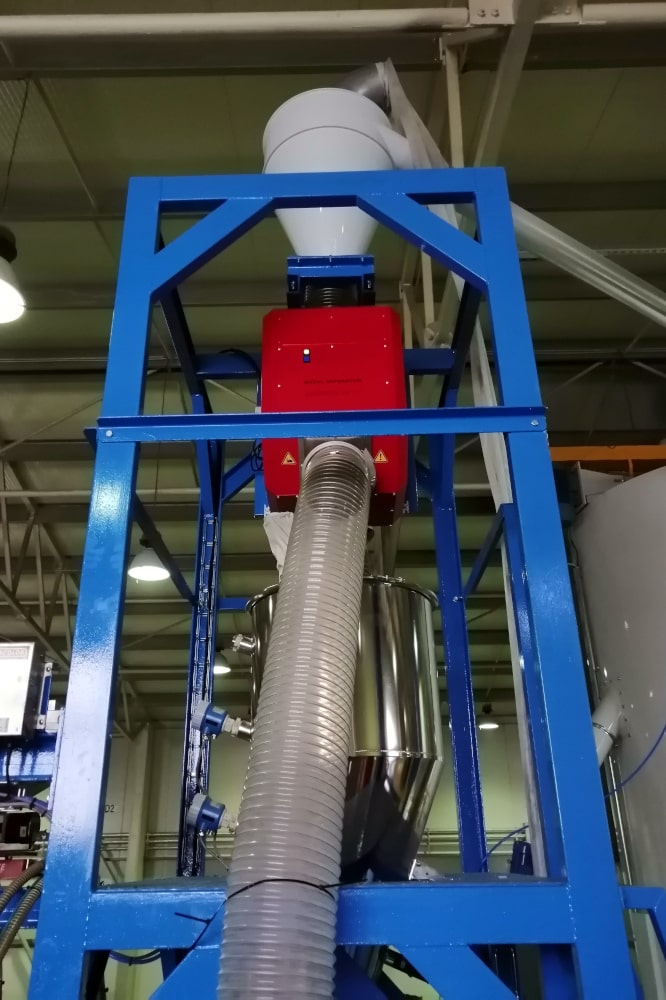

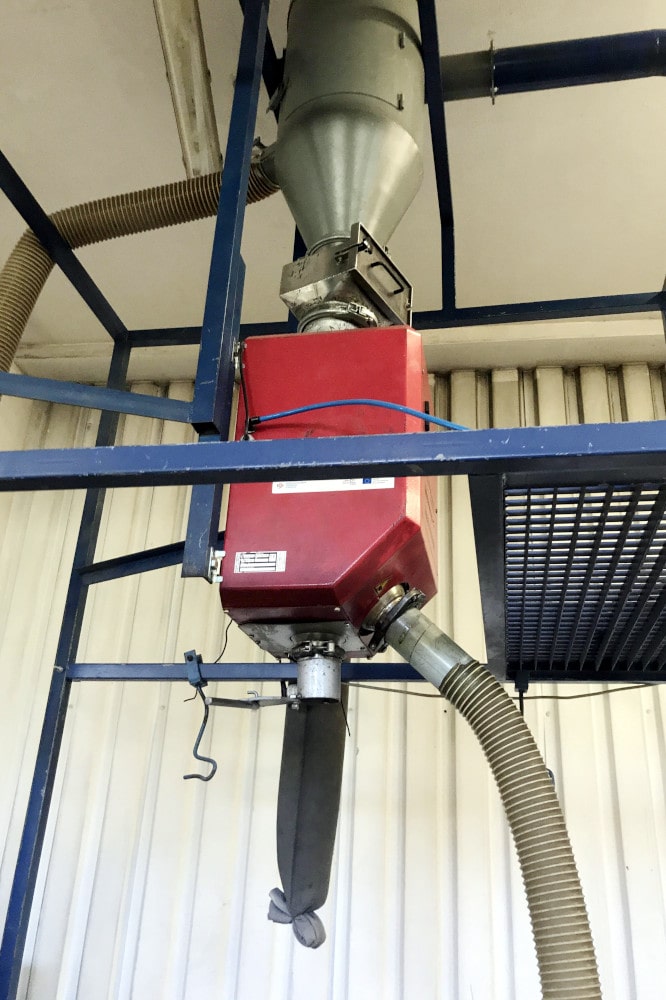

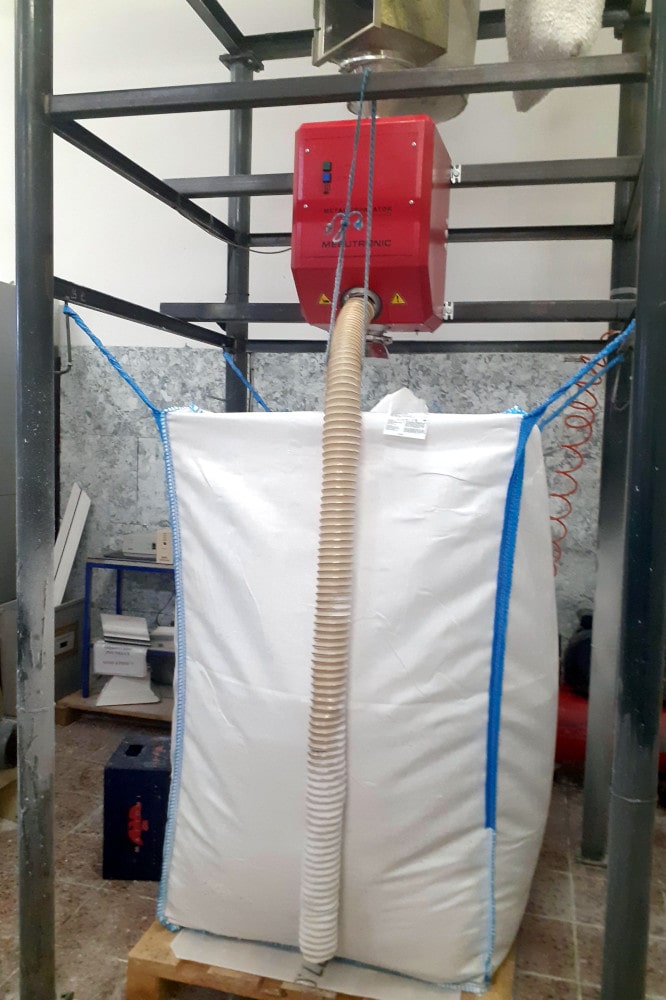

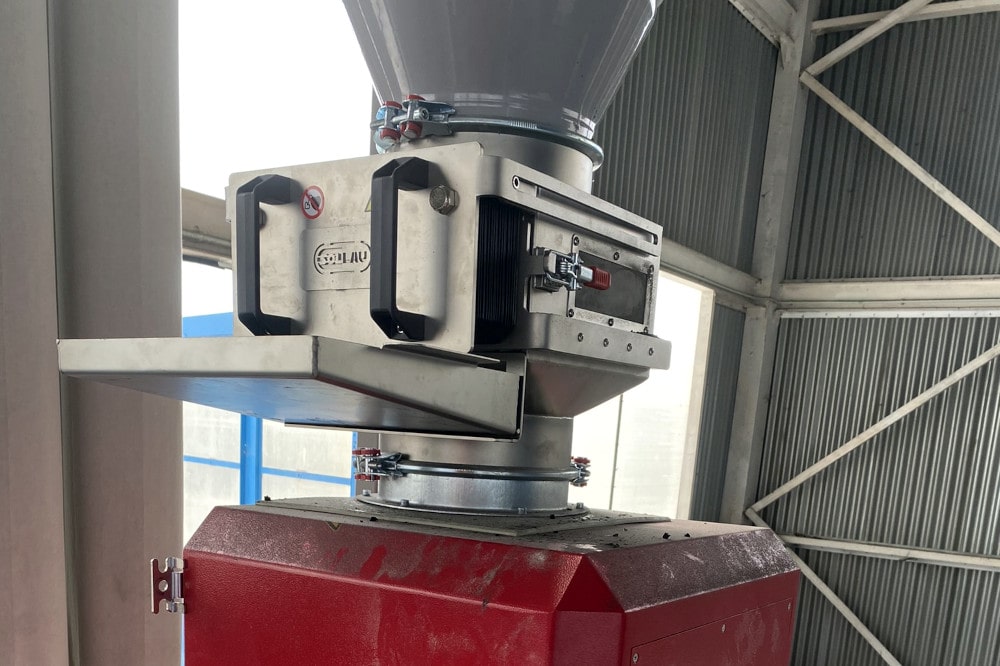

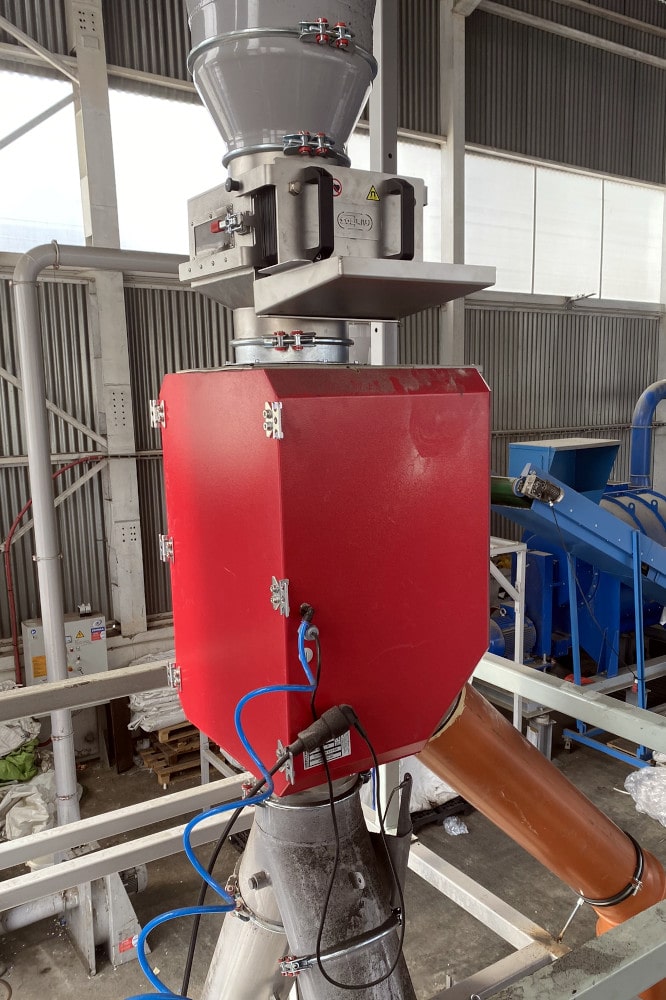

Détecteur de métaux gravitaire QUICKTRON 03 R
Le détecteur de métaux gravitaire QUICKTRON 03 R a un prix très avantageux et il a été conçu pour détecter des particules métalliques se trouvant dans des produits friables transportés par gravitation dans des réseaux de tuyauterie. Il est souvent utilisé pour détecter des métaux dans des matières plastiques (granulés, regranulés, flocons, etc.), mais aussi dans d’autres matières friables.
Ce détecteur est totalement automatique et il comporte un clapet d’éjection à haute vitesse qui permet d’éliminer très précisément les contaminants et de minimiser ainsi les pertes en produit de bonne qualité.
Parmi les principaux atouts de ce détecteur de métaux, on trouvera principalement son prix très avantageux, grâce auquel vous aurez un rapide retour sur investissements, et sa facilité d’installation.
Grâce à sa faible hauteur et à ses dimensions compactes, le détecteur QUICKTRON 03 R peut être facilement intégré dans la technologie existante.
En standard, nous fournissons ce détecteur avec un orifice d’entrée ayant un diamètre compris entre 30 et 200 mm.
La manipulation de l’unité de commande est très simple, l’unité est stable et résistante.
Avantages majeurs d'un détecteur de métaux gravitaire
- Détecte automatiquement et sépare tous les métaux, qu’ils soient libres ou cachés dans la matière.
- Un excellent rapport prix/performances.
- Une solution idéale pour nettoyer divers types de concassé et pour protéger les équipements mécaniques.
- Une intégration simple à réaliser.

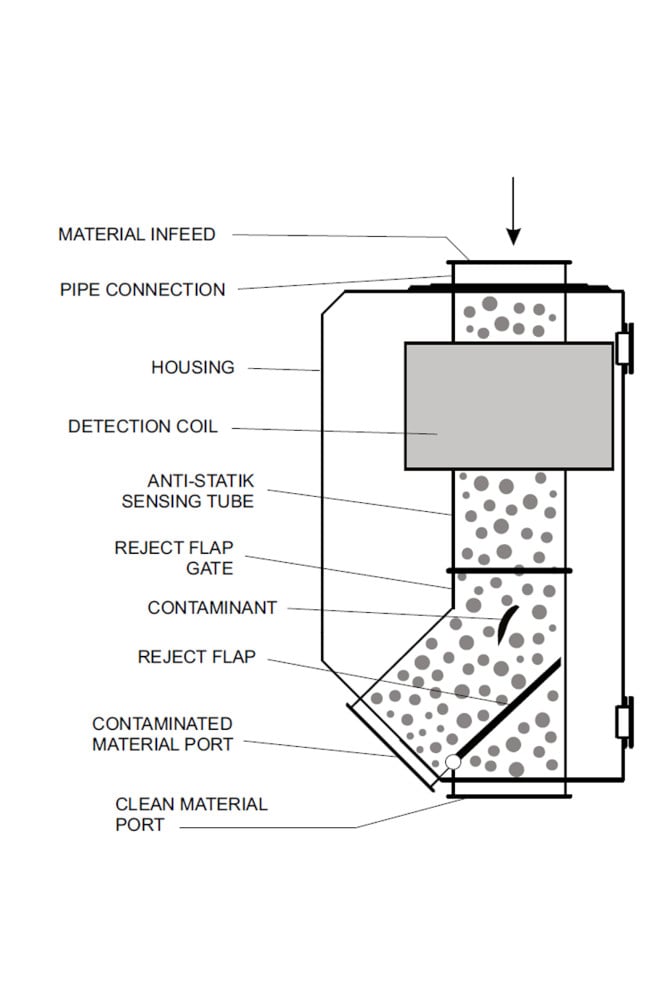

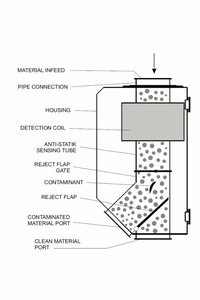

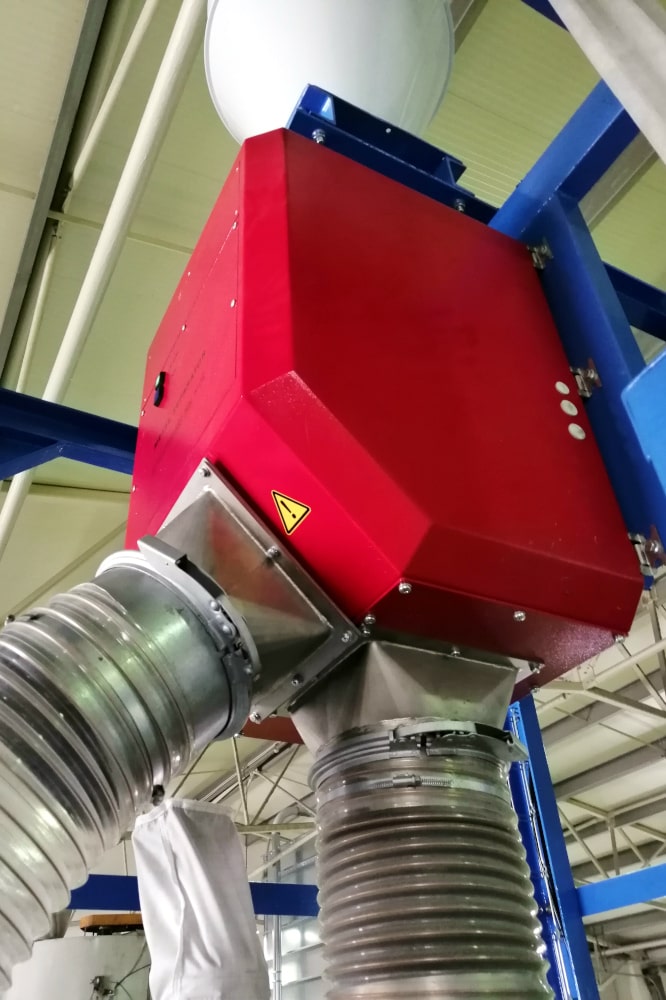

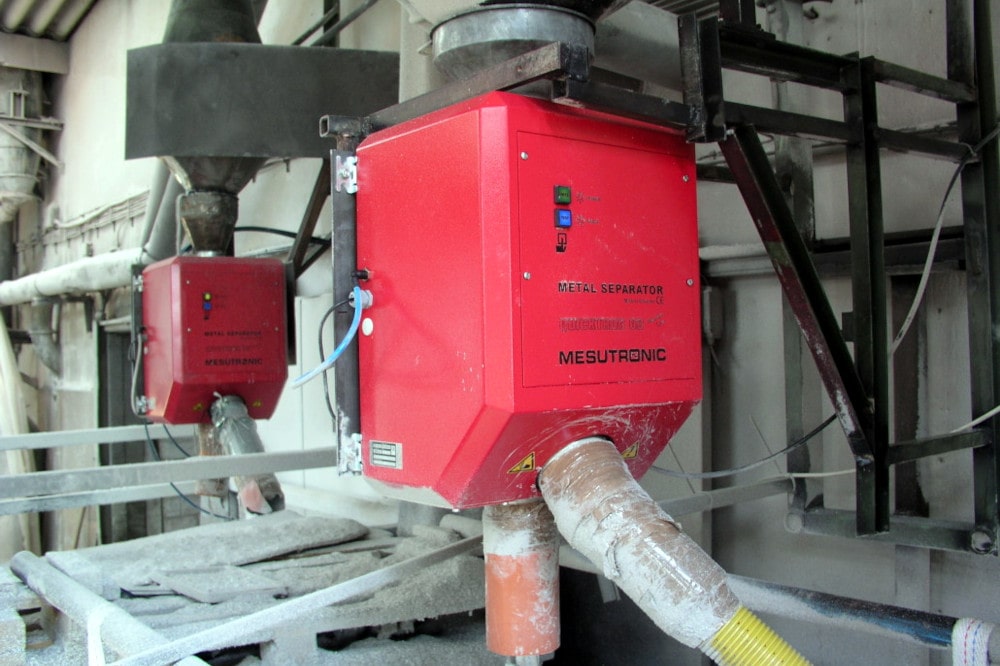

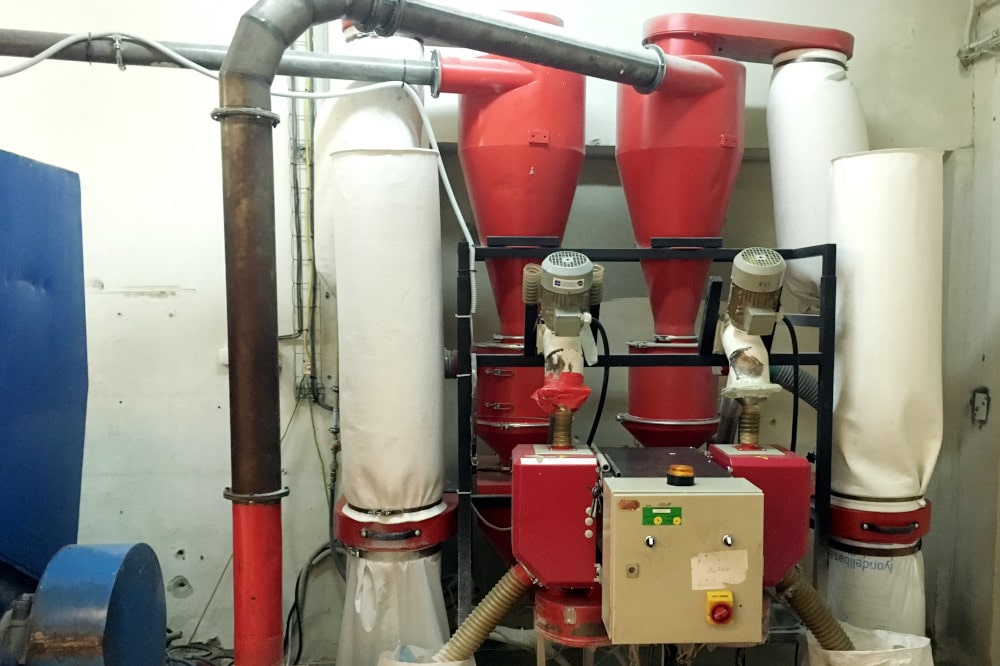

Principe de fonctionnement du détecteur
Le détecteur de métaux de la gamme Quicktron est installé sur une tuyauterie qui transporte des produits friables en chute libre. La matière contrôlée traverse une bobine de détection. Si la matière contient des inclusions ou des contaminants métalliques, la bobine détectera la présence de ces métaux et émettra un signal entraînant l’ouverture du clapet d’éjection. Le contaminant métallique et une petite quantité de matière seront redirigés vers la trémie de la matière « pas bonne ». Le clapet reprendra ensuite automatiquement sa position d’origine. Le fonctionnement du détecteur et celui de l’éjection des contaminants sont totalement automatiques.
Grâce au clapet d’éjection à haute vitesse qui a été utilisé, son fonctionnement est très rapide et précis, ce qui permet de minimiser les pertes en matière bonne. Le temps réservé à l’éjection de la matière peut être réglé.
Le détecteur de métaux gravitaire QUICKTRON 03 R est:
- Fiable – en fonction et détection des métaux
- Résistant – en technologie et performances
- Simple – en installation et manipulation
Nous garantissons les tests dans les trois jours!
Assurez-vous que notre équipement répond parfaitement à vos attentes!
Nous testons GRATUITEMENT votre matériel sur nos séparateurs magnétiques!
Équipements en option
Les détecteurs QUICKTRON 03 R peuvent être fournis avec une large palette d’équipements en option:
- Dispositif d’avertissement – phare, buzzer, etc.
- Compresseur pneumatique
- Contenant à air comprimé
- Câbles de raccordement ayant une longueur spéciale
- Suivi – pression de l’air, clapet d’éjection
- Compteur des cycles d’éjection

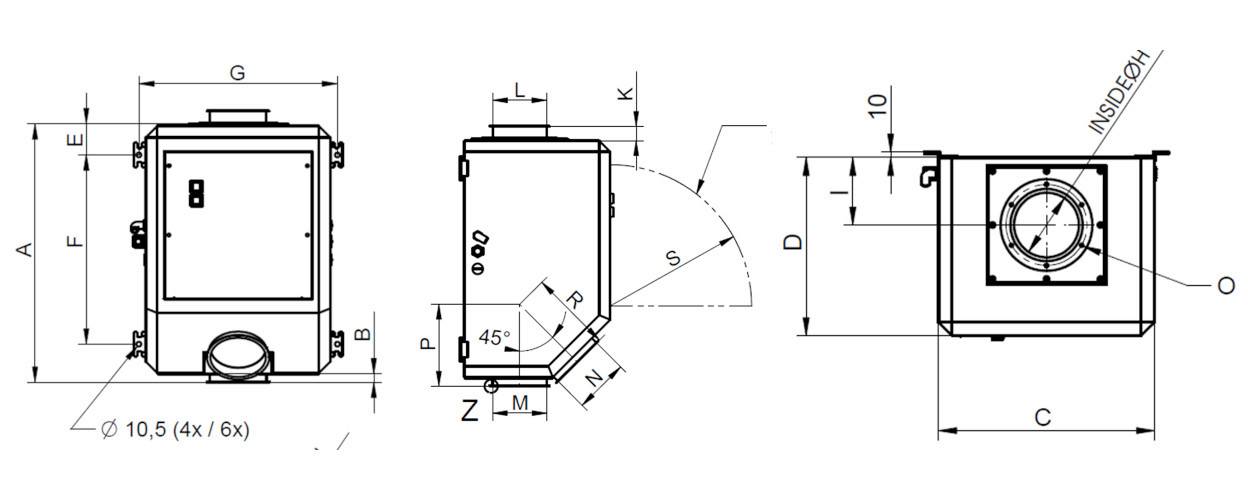

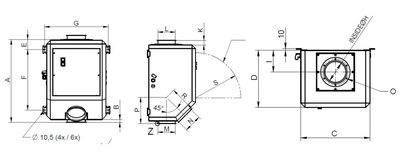

Dimension
| DN 30 | DN 50 | DN 70 | DN 80 | DN 100 | DN 120 | DN 150 | DN 200 | |
|---|---|---|---|---|---|---|---|---|
| A | 420 | 420 | 420 | 577 | 577 | 560 | 650 | 800 |
| B | 18 | 18 | 18 | 35 | 35 | 18 | 17 | 100 |
| C | 300 | 300 | 300 | 400 | 400 | 400 | 450 | 500 |
| D | 250 | 250 | 250 | 330 | 330 | 330 | 380 | 460 |
| E | 60 | 60 | 60 | 67,5 | 67,5 | 67,5 | 77,5 | 81 |
| F | 290 | 290 | 290 | 410 | 410 | 410 | 240/480 | 270/540 |
| G | 330 | 330 | 330 | 430 | 430 | 430 | 480 | 530 |
| H | Ø 32 | Ø 45 | Ø 70 | Ø 80 | Ø 98 | Ø 111 | Ø 142 | Ø 177 |
| I | 95 | 95 | 95 | 125 | 125 | 125 | 160 | 165 |
| K | -0 | -0 | -0 | 35 | 28 | 28 | 36 | 37 |
| L | -0 | -0 | -0 | NW Ø 80 | NW Ø 100 | NW Ø 120 | NW Ø 150 | NW Ø 200 |
| M | NW Ø 80 | NW Ø 80 | NW Ø 80 | NW Ø 80 | NW Ø 100 | NW Ø 120 | NW Ø 150 | NW Ø 200 |
| N | NW Ø 80 | NW Ø 80 | NW Ø 80 | NW Ø 80 | NW Ø 100 | NW Ø 120 | NW Ø 150 | NW Ø 200 |
| O | 4xM5/72 | 4xM5/72 | 4xM5/130 | 6xM5/Ø108 | 6xM5/Ø130 | 6xM5/Ø150 | 6xM5/Ø180 | 6xM5/Ø230 |
| P | 134 | 134 | 134 | 202 | 202 | 185 | 230 | 376 |
| R | 135 | 135 | 135 | 202 | 202 | 185 | 230 | 401 |
| S | 275 | 275 | 275 | 320 | 320 | 320 | 300 | 300 |
| Poids (kg) | 18 | 18 | 18 | 37 | 37 | 37 | 48 | 61 |
Afin qu’il satisfasse pleinement à vos besoins et exigences, nous pouvons vous fournir un détecteur de métaux gravitaire ayant une autre hauteur, un autre diamètre d’ouverture, un autre châssis, etc.
Veuillez nous spécifier les modifications que vous souhaiteriez obtenir afin que nous puissions vous préparer une offre qui répond exactement aux besoins de vos ateliers.
Tableau de la capacité du détecteur QUICKTRON 03 R
| Model | QUICKTRON 03 R 30 | QUICKTRON 03 R 50 | QUICKTRON 03 R 70 | QUICKTRON 03 R 80 | QUICKTRON 03 R 100 | QUICKTRON 03 R 120 | QUICKTRON 03 R 150 | QUICKTRON 03 R 200 |
|---|---|---|---|---|---|---|---|---|
| Capacité - perméabilité (l/hod) | 1000 | 2800 | 5500 | 7200 | 11200 | 16100 | 25200 | 44800 |
Sensibilité du détecteur
La sensibilité du détecteur dépendra de nombreux paramètres tels que le diamètre de l’ouverture (au plus le diamètre est petit, au plus la sensibilité du détecteur sera élevée), la vitesse de la matière, la densité du produit, sa température, son humidité, etc.
Afin que nous puissions sélectionner le détecteur de métaux qui répond le mieux à vos besoins et qui a une sensibilité qui répond aux exigences de votre application, nous vous recommandons de faire tester votre matière. Ces tests sont réalisés gratuitement. N’hésitez pas à nous contacter pour que nous puissions nous mettre d’accord sur la réalisation des tests et sur l’envoi d’échantillons de matière.
Tableau de la sensibilité du détecteur QUICKTRON 03 R
| Model | QUICKTRON 03 R 30 | QUICKTRON 03 R 50 | QUICKTRON 03 R 70 | QUICKTRON 03 R 80 | QUICKTRON 03 R 100 | QUICKTRON 03 R 120 | QUICKTRON 03 R 150 | QUICKTRON 03 R 200 |
|---|---|---|---|---|---|---|---|---|
| Diamètre de l’ouverture (mm) | 30 | 50 | 70 | 80 | 100 | 120 | 150 | 200 |
| Sensibilité bille en Fe (mm) | 0,5 | 0,6 | 0,7 | 0,8 | 1,0 | 1,0 | 1,5 | 1,75 |
Unité de commande AMD 03
Pour que chaque détecteur puisse fonctionner convenablement, il est indispensable qu’il soit équipé d’une unité de commande de qualité. Notre unité de commande est fabriquée en mettant l’accent sur un haut niveau de qualité de finition et sur un haut niveau de qualité des composants utilisés.
Il en résulte une unité de commande qui est stable et qui vous propose un grand nombre de fonctions (la liste ci-dessous est loin d’être exhaustive):
- Manipulation simple
- Suivi du bon fonctionnement du système
- Inhibition de l’impact des vibrations du convoyeur
- SAV et diagnostic simples à réaliser
- Équilibrage continu de l’unité
- Signalisation optique de la détection et des défauts
Contenu des fournitures
Les détecteurs PLASTRON 05 K sont fournis avec les composants suivants:
- Tête de détection
- Unité de commande
- Câbles de raccordement
- Notice utilisateur
Carte de données
- Alimentation: 100 – 240 V AC, 50/60 Hz
- Puissance absorbée: max. 50 W
- Niveau de protection: IP 54
- Température d’exploitation min.: - 10 °C
- Température d’exploitation max.: + 50 °C
- Humidité relative de l’air: 0 – 95 % (sans condensation)
- Raccordement de l’air comprimé: 6 – 10 bars
- Consommation en air comprimé: 0,2 l pour la séparation
- Possibilité de régler une temporisation sur le clapet d’éjection: 0,14 – 19 s (réglable)
- Matière traitée: diamètre max. de 10 mm
- Câble d’alimentation: 1,8 m, avec fiche
Un détecteur de métaux gravitaire est utilisé lorsque le matériau est transporté en chute libre — c'est-à-dire qu'il traverse une gaine ou une goulotte sous son propre poids, et non sur un tapis. Le matériau passe directement dans la bobine de détection à l'intérieur de la gaine, ce qui permet un contrôle à 100 % du flux sans manipulation particulière du produit. Si votre processus de production implique un transport gravitaire de matières en vrac, cette solution est généralement plus compacte et plus facile à intégrer qu'une solution à bande.
La sensibilité dépend principalement du diamètre de l'ouverture du détecteur — plus le diamètre est petit, plus la sensibilité est élevée. Par exemple, pour le Détecteur de métaux gravitaire QUICKTRON 03 R avec un diamètre DN 30 mm, la sensibilité est de 0,5 mm (sphère Fe) ; pour le plus grand diamètre DN 200 mm, elle est de 1,75 mm. La sensibilité est également influencée par d'autres facteurs tels que la vitesse, la densité, la température et l'humidité du matériau — c'est pourquoi nous proposons des tests gratuits sur votre matériau.
Le Détecteur de métaux gravitaire QUICKTRON 03 R est une variante économique avec un rejet simple, adaptée aux matières en vrac standard telles que le granulé, le regranulaté ou les broyats. Le Détecteur de métaux gravitaire QUICKTRON 03 E est équipé d'un volet de rejet double qui empêche le colmatage de la gaine — choisissez ce modèle notamment pour les flocons de film légers. Le Détecteur de métaux PDK COMPLETE est un système de post-nettoyage complet comprenant un détecteur, un alimentateur vibrant et une unité de transport, conçu pour le dosage à partir de big-bags ou de fûts sans équipement supplémentaire.
Nous livrons des détecteurs de métaux industriels pour un transport par gravité avec des diamètres d'ouverture de DN 30 à DN 200 mm. Pour le Détecteur de métaux gravitaire QUICKTRON 03 R, cela correspond à des capacités de 1 000 à 44 800 litres par heure. Si les dimensions standard ne conviennent pas à votre exploitation, nous fabriquons un détecteur sur mesure avec un autre diamètre, une autre hauteur ou un autre cadre.
Oui, nous proposons également des détecteurs de métaux industriels pour un transport par gravité en version ATEX, destinée aux atmosphères explosibles. Lors de votre demande, veuillez indiquer la zone et la catégorie ATEX requises afin que nous puissions proposer la configuration adaptée à votre exploitation.
La livraison standard comprend la tête de détection, l'unité de commande AMD 03, les câbles de connexion et le manuel d'utilisation. Les dimensions compactes et la faible hauteur d'installation facilitent l'intégration dans une ligne existante. Nous gérons l'intégralité du projet : nous venons sur place, mesurons, fabriquons sur mesure, installons, mettons en service et formons votre personnel. Un service après-vente garanti et post-garantie est également inclus.
Oui — nous effectuons gratuitement des tests de votre matériau sur nos équipements, avec un résultat garanti sous trois jours. Ces tests sont essentiels pour déterminer correctement la sensibilité du détecteur, car chaque matériau se comporte différemment. Contactez-nous simplement et nous organiserons l'envoi des échantillons.
