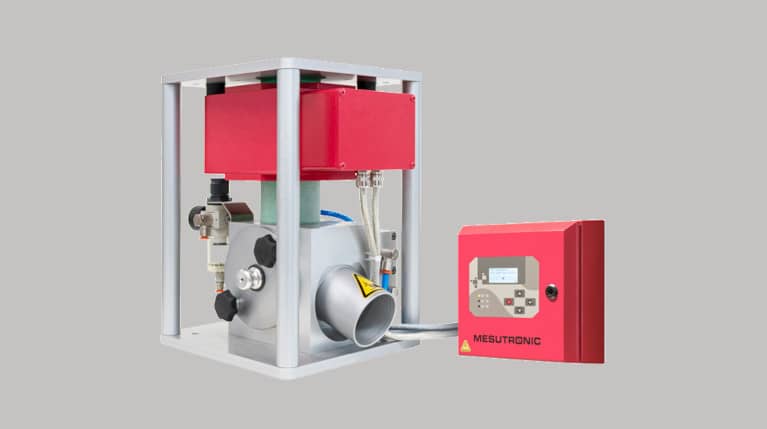

Détecteur de métaux gravitaire PLASTRON 05 K destiné à l’industrie des plastiques
Le détecteur de métaux gravitaire PLASTRON 05 K a été conçu pour être installé sur des presses à injection et des extrudeurs et il est destiné à détecter des particules métalliques se trouvant dans des matières plastiques. Ce détecteur est totalement automatique et il comporte un clapet d’éjection à haute vitesse qui permet d’éliminer très précisément les contaminants et de minimiser ainsi les pertes en produit de bonne qualité.
Ce détecteur a été fabriqué de manière à pouvoir détecter et éliminer les impuretés métalliques même lorsque le débit de matière est lent (granulés, regranulés, flocons, etc.). Le détecteur et le clapet d’éjection ont été spécialement développés pour ce type d’application dans le domaine de l’industrie des plastiques.
Grâce à son prix avantageux et à sa haute sensibilité, le détecteur PLASTRON 05 K est le détecteur gravitaire le plus fréquemment utilisé dans l’industrie des plastiques.
Le traitement numérique du signal permet d’obtenir d’excellents résultats de détection et la structure robuste du détecteur est synonyme de longue durée de vie.
Grâce à sa faible hauteur et à ses dimensions compactes, le détecteur PLASTRON 05 K peut être facilement intégré sur des presses à injections ou des extrudeurs.
En standard, nous fournissons ce détecteur avec un orifice d’entrée ayant un diamètre compris entre 30 et 120 mm.

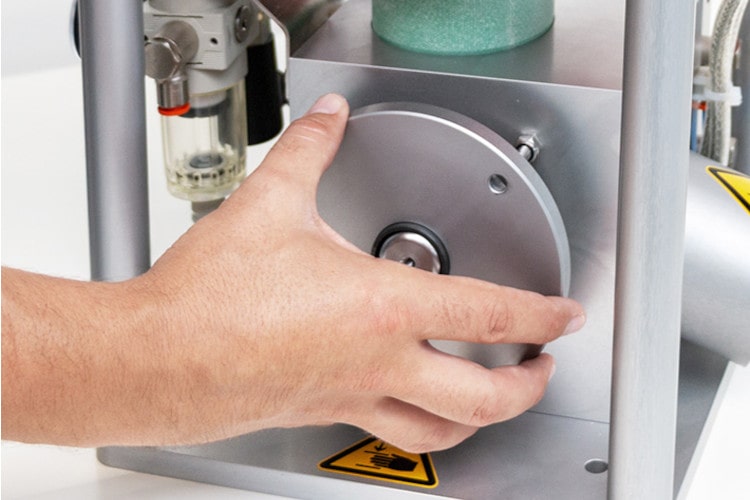

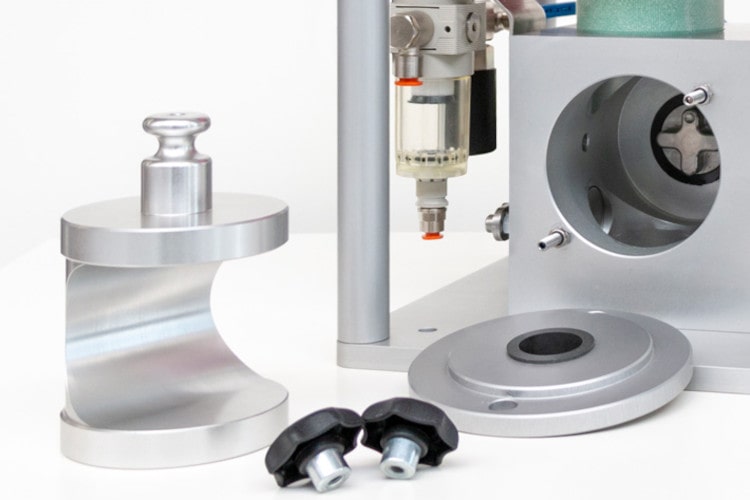

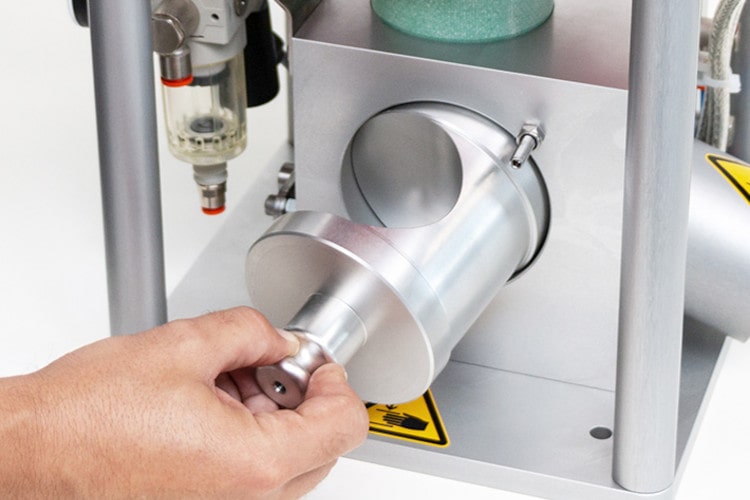

La structure en châssis ouvert vous permet d’avoir constamment accès à tous les composants du détecteur. La maintenance est très simple, l’intégralité de l’équipement peut être démonté et nettoyé sans devoir utiliser d’outils.
Si la matière à traiter contient de grandes quantités d’inclusions ferromagnétiques (par exemple lorsque vous utilisez des regranulés), nous vous recommanderions d’installer un séparateur magnétique simple et efficace en amont. D’une part l’emploi de ce type de séparateur améliorera la protection des équipements technologiques situés en aval (principalement les buses d’injection) et, d’autre part, il permettra de réduire la fréquence de détection (les métaux magnétiques seront éliminés et seul les métaux non-magnétiques seront détectés), ce qui réduira également les pertes en produit de bonne qualité :
- Aimant à placer dans la trémie d’une presse à injection TM
- Aimant à placer dans la trémie d’une presse à injection – étoile SM
Vous pourrez acheter directement ces séparateurs dans notre magasin en ligne :
Ce détecteur est équipé d’une excellente unité de commande AMD 05 qui propose un grand nombre de fonctions avancées. Cette unité comporte un écran LCD à cinq lignes et elle est manipulée à l’aide de 4 touches ergonomiques. Sa manipulation est donc simple et intuitive.
Avantages majeurs d'un détecteur de métaux gravitaire
- Ce détecteur a été mis au point pour détecter les métaux se trouvant dans les plastiques en granulés, concassés et en poudre.
- Utilisé sur des presses ou des extrudeurs, là où la matière s’écoule lentement et où l’espace du détecteur est continuellement rempli de matière.
- Ce type de détecteur a été spécialement mis au point pour cette application.
- De ce fait, il est possible d’atteindre d’excellents résultats et de garantir la sécurité de l’exploitation tout en conservant le détecteur facilement nettoyable.
Le détecteur de métaux gravitaire PLASTRON 05 K est:
- Fiable – en fonction et détection des métaux
- Résistant – en technologie et performances
- Rapide – en réaction et nettoyage
Nous garantissons les tests dans les trois jours!
Assurez-vous que notre équipement répond parfaitement à vos attentes!
Nous testons GRATUITEMENT votre matériel sur nos séparateurs magnétiques!
Équipements en option
Les détecteurs PLASTRON 05 K peuvent être fournis avec une large palette d’équipements en option:
- Dispositifs d’avertissement – phare, buzzer, etc.
- Câbles de raccordement ayant des longueurs spéciales
- Suivi – pression de l’air, clapet d’éjection
- Vidage du détecteur en appuyant sur un simple bouton
Version spéciale
Vous avez des exigences spécifiques en termes de réalisation de votre détecteur de métaux ? Parmi les demandes les plus fréquentes, on trouvera:
- • Version pouvant être utilisée avec des produits abrasifs
Dimensions
| Model | Poids (kg) |
|---|---|
| PLASTRON K 30 | 13 |
| PLASTRON K 40 | 13 |
| PLASTRON K 50 | 19 |
| PLASTRON K 60 | 19 |
| PLASTRON K 70 | 19 |
| PLASTRON K 100 | 35 |
| PLASTRON K 120 | 35 |
Afin qu’il satisfasse pleinement à vos besoins et exigences, nous pouvons vous fournir un détecteur de métaux gravitaire ayant une autre hauteur, un autre diamètre d’ouverture, un autre châssis, etc.
Veuillez nous spécifier les modifications que vous souhaiteriez obtenir afin que nous puissions vous préparer une offre qui répond exactement aux besoins de vos ateliers.
Sensibilité du détecteur de métaux
La sensibilité du détecteur dépendra de nombreux paramètres tels que le diamètre de l’ouverture (au plus le diamètre est petit, au plus la sensibilité du détecteur sera élevée), la vitesse de la matière, la densité du produit, sa température, son humidité, etc.
Afin que nous puissions sélectionner le détecteur de métaux qui répond le mieux à vos besoins et qui a une sensibilité qui répond aux exigences de votre application, nous vous recommandons de faire tester votre matière. Ces tests sont réalisés gratuitement. N’hésitez pas à nous contacter pour que nous puissions nous mettre d’accord sur la réalisation des tests et sur l’envoi d’échantillons de matière.
Tableau de la sensibilité du détecteur PLASTRON 05 K
| Model | Diamètre de l’ouverture (mm) | Sensibilité (mm) | ||
|---|---|---|---|---|
| Fe | NonFe | SS | ||
| PLASTRON K 30 | 30 | 0,3 | 0,5 | 0,6 |
| PLASTRON K 40 | 40 | 0,4 | 0,6 | 0,8 |
| PLASTRON K 50 | 50 | 0,5 | 0,8 | 1,0 |
| PLASTRON K 60 | 60 | 0,6 | 1,0 | 1,2 |
| PLASTRON K 70 | 70 | 0,7 | 1,0 | 1,5 |
| PLASTRON K 100 | 100 | 1,0 | 1,5 | 2,0 |
| PLASTRON K 120 | 120 | 1,2 | 1,75 | 2,5 |
Unité de commande AMD 05
Pour que chaque détecteur puisse fonctionner convenablement, il est indispensable qu’il soit équipé d’une unité de commande de qualité. Notre unité de commande est fabriquée en mettant l’accent sur un haut niveau de qualité de finition et sur un haut niveau de qualité des composants utilisés.
Il en résulte une unité de commande qui est stable et qui vous propose un grand nombre de fonctions (la liste ci-dessous est loin d’être exhaustive):
- Réglage automatique du produit avec suppression des interférences et calibration automatique de la sensibilité
- Filtration numérique du signal pour une stabilité maximale dans un milieu exigeant
- Suivi du bon fonctionnement du système
- Commande tactile – design moderne
- Commande simple et intuitive, à l’aide de 4 touches – essentiel pour la manipulation du détecteur
- Écran LCD à cinq lignes
- Possibilité de sauvegarder en mémoire jusqu’à 500 produits
- Possibilité de se connecter à distance – diagnostic, modification des paramètres, mise à jour du logiciel
Contenu des fournitures
Les détecteurs PLASTRON 05 K sont fournis avec les composants suivants:
- Tête de détection
- Une unité d’éjection intégrant des composants pneumatiques, un régulateur de la pression d’air, etc.
- Unité de commande
- Câbles de raccordement
- Hardware d’installation
- Notice utilisateur
Carte de données
- Alimentation : 100 – 240 V AC, 50/60 Hz
- Puissance absorbée : max. 50 W
- Niveau de protection : IP 65
- Température d’exploitation min. : - 10 °C
- Température d’exploitation max. : + 50 °C
- Humidité relative de l’air : 0 – 95 % (sans condensation)
- Raccordement de l’air comprimé : 6 – 10 bars
- Consommation en air comprimé :
- PLASTRON K 30 – 70 = 6 l pour la séparation
- PLASTRON K 100 – 120 = 0 l pour la séparation
- Vitesse maximale de la matière, à laquelle la détection des métaux est encore fiable : 0,005 – 2,0 m/s.
- Matière traitée : granulés en plastique de 1 – 10 mm
- Câble d’alimentation : 1,8 m, avec fiche
Le PLASTRON 05 K est un détecteur de métaux gravitaire (à chute libre) développé spécifiquement pour l'industrie plastique. Il s'installe directement sur les presses à injection ou les extrudeuses et détecte les contaminants métalliques dans les matières plastiques — granulés, regranulés, broyats et poudres — qui le traversent sous l'effet de la gravité. Contrairement aux détecteurs en tuyauterie pour transport pneumatique, le PLASTRON 05 K est conçu pour un flux de matière lent et gravitationnel, la zone de détection étant continuellement remplie de matière.
La sensibilité dépend du diamètre d'ouverture — plus le diamètre est petit, plus la sensibilité est élevée. Avec la plus petite ouverture Ø 30 mm, le PLASTRON K 30 détecte les billes de fer dès 0,3 mm, les billes non-fer dès 0,5 mm et les billes inoxydables dès 0,6 mm. Pour l'ouverture Ø 50 mm, les limites sont Fe 0,5 mm, NonFe 0,8 mm, SS 1,0 mm ; pour la plus grande ouverture standard Ø 120 mm, elles sont de 1,2 mm (Fe), 1,75 mm (NonFe) et 2,5 mm (SS). Nous vérifierons la sensibilité exacte pour votre matériau lors d'un test gratuit — résultat garanti dans les trois jours.
Le détecteur est disponible en standard pour des diamètres d'ouverture de 30, 40, 50, 60, 70, 100 et 120 mm. Sa capacité à détecter de manière fiable même à des vitesses de flux très lentes de 0,005–2,0 m/s est une caractéristique clé — c'est-à-dire dans des conditions où les détecteurs en tuyauterie pneumatique ne peuvent pas fonctionner. Les diamètres et dimensions non standard sont fabriqués sur mesure selon votre spécification de processus.
La matière plastique traverse la bobine de détection sous l'effet de la gravité — la zone de détection est continuellement remplie de matière. Dès que la bobine capte le signal d'un contaminant métallique, un volet d'éjection à grande vitesse redirige le lot contaminé vers le bac de rejet, tandis que les pertes de produit conforme sont minimisées. L'ensemble du cycle est entièrement automatique, sans intervention de l'opérateur.
Lorsque le matériau contient une proportion plus élevée de contaminants ferromagnétiques — typiquement lors du traitement de regranulés — nous recommandons d'installer en amont un séparateur magnétique (aimant de trémie TM ou aimant étoile SM). Les séparateurs magnétiques éliminent les métaux ferromagnétiques avant qu'ils n'atteignent le détecteur, protègent les buses d'injection et réduisent considérablement la fréquence des cycles d'éjection. En conséquence, le PLASTRON 05 K ne détecte que les métaux non magnétiques et les pertes de produit conforme sont réduites au strict minimum.
La construction à cadre ouvert offre un accès illimité à tous les composants du détecteur. L'ensemble de l'appareil peut être démonté et nettoyé sans outil — particulièrement avantageux lors des changements fréquents de matière ou des nettoyages réguliers de la ligne. La faible hauteur totale et les dimensions compactes facilitent également l'intégration directe sur les presses à injection ou les extrudeuses.
Le détecteur est alimenté en 100–240 V AC (50/60 Hz) avec une consommation maximale de 50 W et un indice de protection IP 65. Il nécessite une alimentation en air comprimé de 6–10 bar ; la consommation d'air varie selon le modèle — pour les ouvertures Ø 30–70 mm, elle est de 6 l par éjection, pour les ouvertures Ø 100–120 mm, elle est nulle. La température de fonctionnement est de -10 à +50 °C, l'humidité relative jusqu'à 95 % sans condensation.
L'équipement optionnel comprend un dispositif d'alarme (gyrophare, avertisseur sonore), des longueurs de câbles spéciales, la surveillance de la pression d'air et de la position du volet d'éjection, ainsi qu'une fonction de vidage du détecteur par simple pression d'un bouton. Pour les conditions exigeantes, une version pour matériaux abrasifs est disponible. L'unité de commande AMD 05 peut mémoriser les paramètres de jusqu'à 500 produits et supporte la connexion à distance pour les diagnostics.
