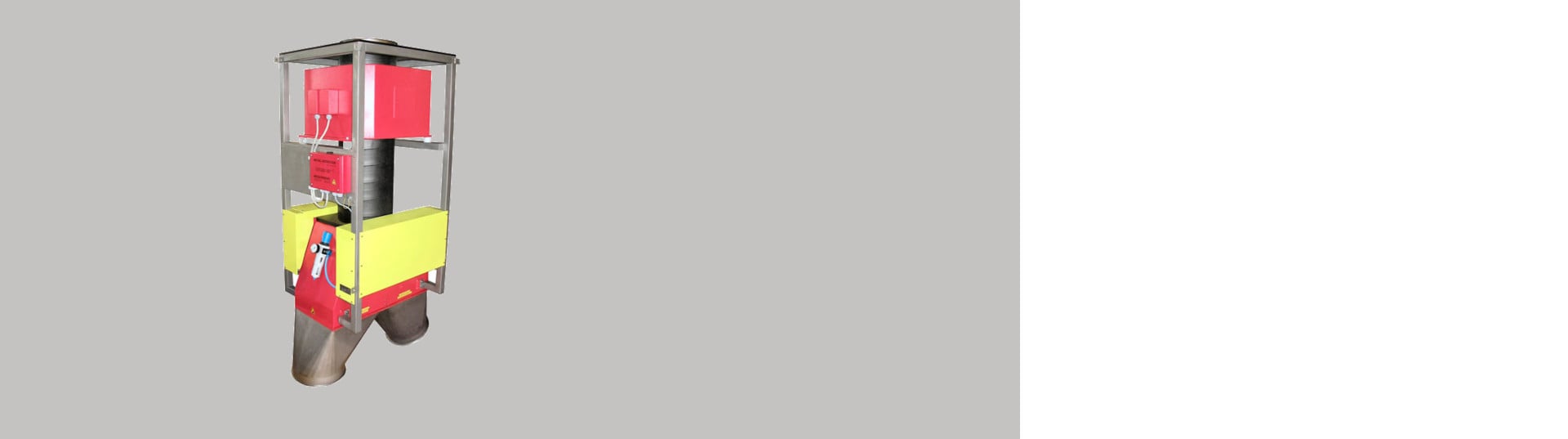

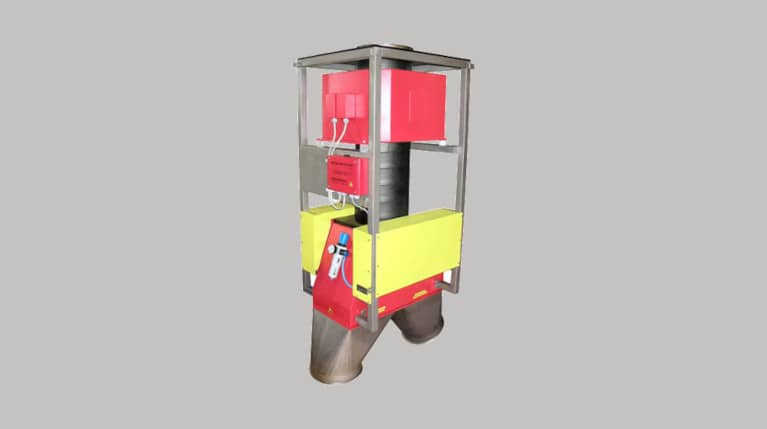

Détecteur de métaux gravitaire QUICKTRON 03 E
Le détecteur de métaux gravitaire QUICKTRON 03 E a été conçu pour détecter des particules métalliques se trouvant dans des produits friables transportés par gravitation dans des réseaux de tuyauterie. Il est souvent utilisé pour détecter des métaux dans des flocons de feuilles.
Lors du transport gravitaire des flocons de feuilles, il est possible que la tuyauterie se bouche. Ce détecteur automatique est équipé d’un double clapet d’éjection grâce auquel il est possible de prévenir le bouchage de la tuyauterie et de minimiser ainsi les pertes en matière bonne et ce, sans qu’il ne soit nécessaire d’interrompre le flux de matière.
Ce détecteur comporte des composants de très haute qualité afin de maximiser la durée de vie de l’ensemble des équipements.
Avantages majeurs d'un détecteur de métaux gravitaire
- Détecteur des métaux se trouvant dans les films pailletés.
- Détection automatique et séparation des métaux sans qu’il ne soit nécessaire d’interrompre la production.
- Détecte et sépare tous les métaux, qu’ils soient libres ou cachés dans la matière.
- Une électronique d’évaluation ayant des boutons agencés de manière synoptique afin de faciliter la mise en service et la manipulation.
- Un double clapet et de grands diamètres de tuyauterie pour garantir un flux de matière fluide et ce, même avec des paillettes très légères.
Principe de fonctionnement du détecteur
Le détecteur de métaux de la gamme Quicktron est installé sur une tuyauterie qui transporte des produits friables en chute libre. La matière contrôlée traverse une bobine de détection. Si la matière contient des inclusions ou des contaminants métalliques, la bobine détectera la présence de ces métaux et émettra un signal entraînant l’ouverture du double clapet d’éjection qui agit en prévention afin d’éviter que la matière ne bouche le corps du détecteur.
Le fonctionnement du détecteur et celui de l’éjection des contaminants sont totalement automatiques
Grâce au clapet d’éjection à haute vitesse qui a été utilisé, son fonctionnement est très rapide et précis, ce qui permet de minimiser les pertes en matière bonne.Le temps réservé à l’éjection de la matière peut être réglé.
Le détecteur de métaux gravitaire QUICKTRON 03 E est:
- Fiable – en fonction et détection des métaux
- Résistant – en technologie et performances
- Simple – en installation et manipulation
Nous garantissons les tests dans les trois jours!
Assurez-vous que notre équipement répond parfaitement à vos attentes!
Nous testons GRATUITEMENT votre matériel sur nos séparateurs magnétiques!
Équipements en option
Les détecteurs QUICKTRON 03 E peuvent être fournis avec une large palette d’équipements en option:
- Dispositif d’avertissement – phare, buzzer, etc.
- Compresseur pneumatique
- Contenant à air comprimé
- Câbles de raccordement ayant une longueur spéciale
- Suivi – pression de l’air, clapet d’éjection
- Compteur des cycles d’éjection
Unité de commande AMD 03
Pour que chaque détecteur puisse fonctionner convenablement, il est indispensable qu’il soit équipé d’une unité de commande de qualité. Notre unité de commande est fabriquée en mettant l’accent sur un haut niveau de qualité de finition et sur un haut niveau de qualité des composants utilisés.
Il en résulte une unité de commande qui est stable et qui vous propose un grand nombre de fonctions (la liste ci-dessous est loin d’être exhaustive):
- Manipulation simple
- Suivi du bon fonctionnement du système
- Inhibition de l’impact des vibrations du convoyeur
- SAV et diagnostic simples à réaliser
- Équilibrage continu de l’unité
- Signalisation optique de la détection et des défauts
Contenu des fournitures
Les détecteurs QUICKTRON 03 E sont fournis avec les composants suivants:
- Tête de détection
- Unité de commande
- Câbles de raccordement
- Notice utilisateur
Le QUICKTRON 03 E est un détecteur de métaux gravitaire destiné à détecter les contaminants métalliques dans les matériaux en vrac transportés en chute libre dans des conduites. Son application principale est la détection de métaux dans les flakes en film plastique — des matériaux légers dont le transport gravitaire peut provoquer l'obstruction des conduites. Grâce à son volet d'éjection double, le détecteur prévient les obstructions et permet une détection ininterrompue même avec ces matériaux exigeants.
La différence essentielle réside dans le volet d'éjection. Le QUICKTRON 03 R est équipé d'un volet d'éjection simple, adapté aux matériaux en vrac standard tels que les granulés, les régranulés ou les broyats. Le QUICKTRON 03 E, quant à lui, dispose d'un volet d'éjection double qui prévient l'obstruction des conduites — cette conception est indispensable notamment pour les flakes en film léger, où une éjection simple ne suffit pas à garantir un flux de matériau continu.
Le matériau traverse la bobine de détection en chute libre. Dès que la bobine détecte le signal d'un contaminant métallique, elle commande l'ouverture du volet d'éjection double, qui redirige la charge contaminée vers le bac de rejet. La conception à double volet empêche l'obstruction du corps du détecteur — le flux de matériau dans la conduite est maintenu même pendant le cycle d'éjection. Le temps d'éjection est réglable afin de minimiser les pertes de produit conforme.
Le détecteur est disponible en diamètres d'ouverture de DN 30 à DN 200 mm, avec des capacités de débit allant de 1 000 à 44 800 litres par heure. La large gamme de dimensions permet son déploiement dans de nombreux secteurs et pour différents types de matériaux en vrac. Les diamètres, hauteurs ou adaptations de cadre non standard peuvent être fabriqués sur mesure selon vos exigences.
La sensibilité dépend du diamètre de l'ouverture — plus le diamètre est petit, plus la sensibilité est élevée. La vitesse, la densité, la température et l'humidité du matériau influencent également le résultat ; ces facteurs peuvent être particulièrement spécifiques pour les flakes en film. Nous vérifions la sensibilité exacte pour votre matériau spécifique par un test gratuit avec un résultat garanti sous trois jours.
L'unité de commande AMD 03 assure une utilisation simple, une signalisation optique de la détection et des défauts, la suppression des interférences dues aux vibrations du convoyeur et l'équilibrage continu de l'unité. En option, il est possible de fournir un compresseur d'air ou un réservoir d'air comprimé, un dispositif d'alarme (gyrophare, buzzer), une surveillance de la pression d'air et de la position du volet, ainsi qu'un compteur de cycles d'éjection.
Oui — comme tous les détecteurs gravitaires de la gamme SOLLAU, le QUICKTRON 03 E est disponible en version ATEX pour une utilisation en atmosphère explosive. Veuillez préciser la zone et la catégorie ATEX requises lors de votre demande. La construction robuste du détecteur est conçue pour une durée de vie maximale, même dans des conditions d'exploitation exigeantes.
La livraison standard comprend la tête de détection, l'unité de commande AMD 03, les câbles de raccordement et un manuel d'utilisation. Les dimensions compactes et la faible hauteur d'installation facilitent l'intégration dans une ligne de production existante. Nous gérons l'intégralité du projet de A à Z — nous nous déplaçons, mesurons, fabriquons sur mesure, installons, mettons en service et formons les opérateurs. La maintenance sous garantie et après garantie est également incluse.
