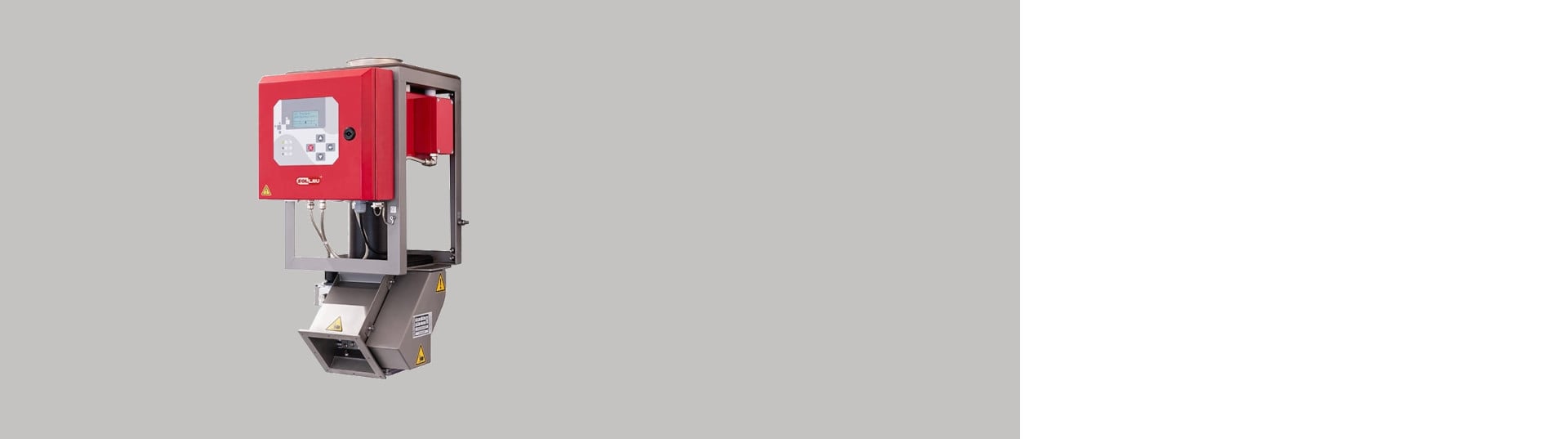

Détecteur de métaux gravitaire QUICKTRON 05 A

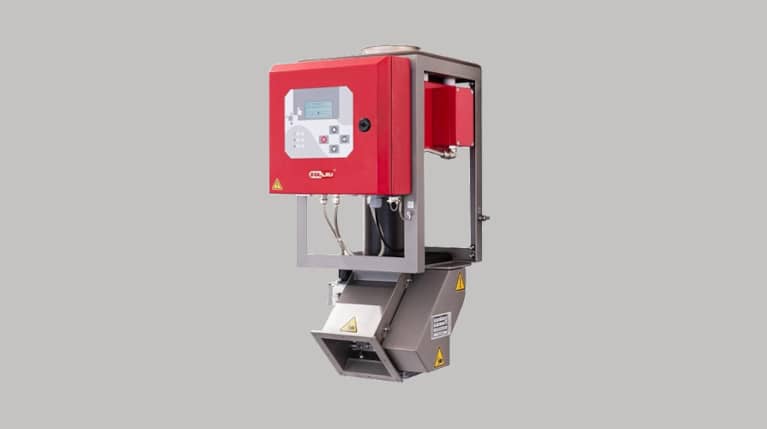

Son prix avantageux et sa haute sensibilité font du détecteur QUICKTRONu 05 A le détecteur gravitaire le plus fréquemment utilisé pour contrôler les mélanges friables transportés en chute libre.
Le très sensible détecteur de métaux gravitaire QUICKTRON 05 A a été conçu pour détecter des particules métalliques se trouvant dans des produits friables transportés par gravitation dans des réseaux de tuyauterie. Ce détecteur est totalement automatique et il comporte un clapet d’éjection à haute vitesse qui permet d’éliminer très précisément les contaminants et de minimiser les pertes en produits de bonne qualité.
Grâce à sa faible hauteur et à ses dimensions compactes, le détecteur QUICKTRON 05 A peut être facilement intégré dans la tuyauterie existante.
En standard, nous fournissons ce détecteur gravitaire pour des tuyauteries ayant un diamètre compris entre 50 et 300 mm. Nous pouvons bien entendu vous proposer aussi un détecteur destiné à des tuyauteries d’autres dimensions et sections (carrées, rectangulaires).
Ce détecteur est équipé d’une performante unité de commande AMD 05 qui propose un grand nombre de fonctions avancées telles qu’un réglage automatique du produit, une calibration automatique ou une filtration numérique du système. L’unité de commande comporte un écran LCD à cinq lignes et elle est manipulée à l’aide de 4 touches ergonomiques. Sa manipulation est simple et intuitive. L’unité de commande est installée sur le châssis du détecteur, mais il est également possible de la placer hors du détecteur.
La structure en châssis ouvert vous permet d’avoir constamment accès à tous les composants du détecteur.
Le traitement numérique du signal permet d’obtenir d’excellents résultats de détection et la structure robuste du détecteur est synonyme de longue durée de vie.
Avantages majeurs d'un détecteur de métaux gravitaire
- Détecteur de métaux conçu pour contrôler une matière friable en chute libre. Détecte toutes les particules métalliques, qu’elles soient libres ou sous forme d’inclusion dans le produit final.
- Une détection des métaux extrêmement précise et fiable.
- Résistant et robuste – un investissement avantageux.
- Des versions avec certificat ATEX sont également disponibles.
- Une compacité qui facilite l’intégration dans les ateliers et lignes de production existants.
Principe de fonctionnement du détecteur

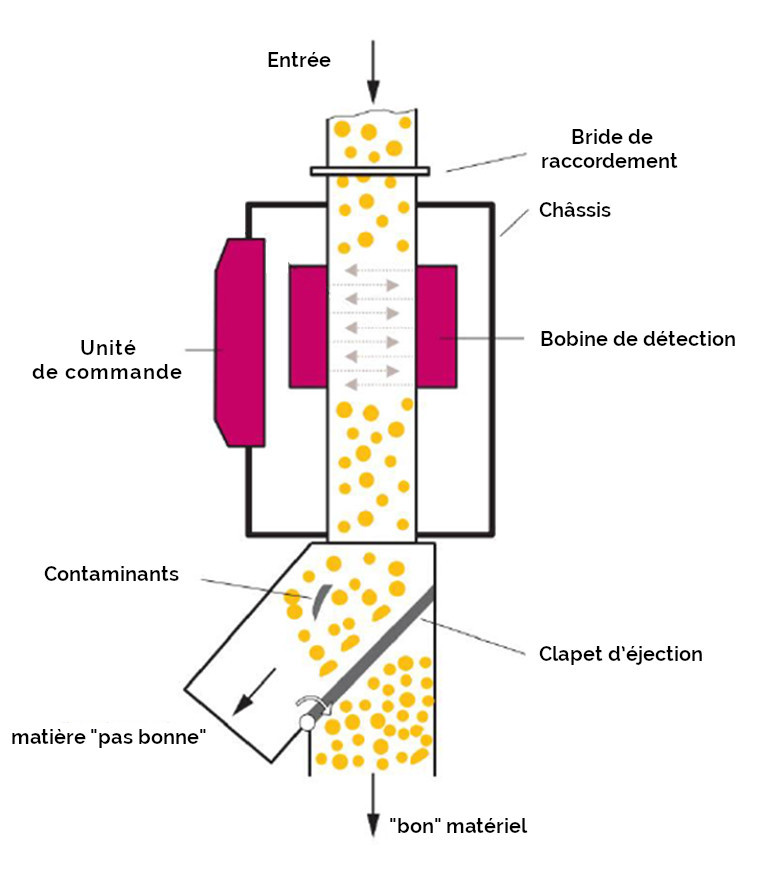

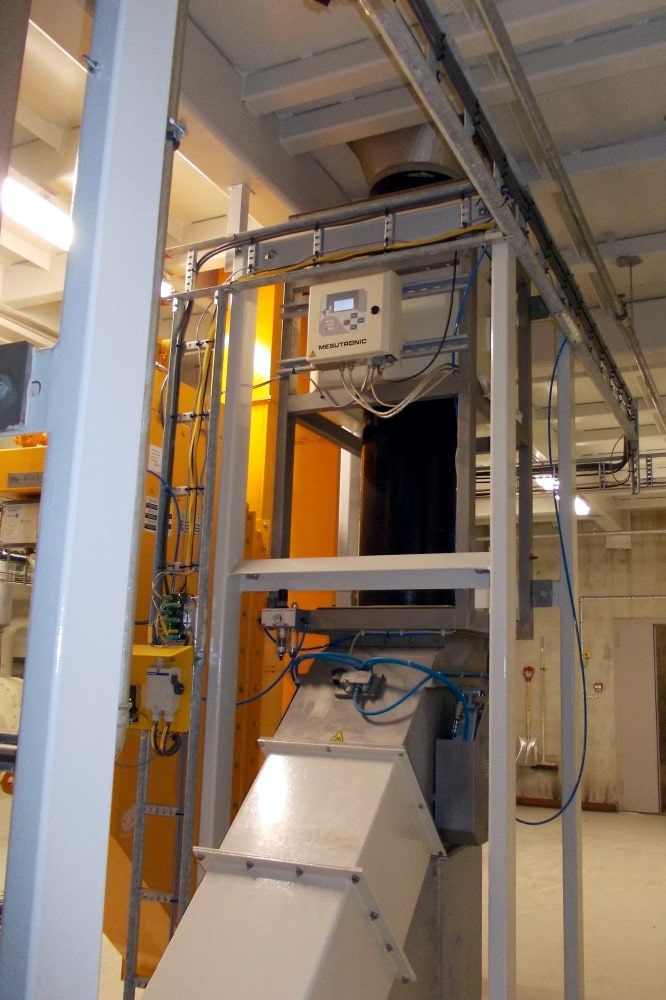

Le détecteur de métaux de la gamme Quicktron est installé sur une tuyauterie qui transporte des produits friables en chute libre. La matière contrôlée traverse une bobine de détection. Si la matière contient des inclusions de contaminants métalliques, la bobine détectera la présence de ces métaux et émettra un signal entraînant l’ouverture du clapet d’éjection. Le contaminant métallique et une petite quantité de matière seront redirigés vers la trémie de la matière « pas bonne ». Le clapet reprendra ensuite automatiquement sa position d’origine. Le fonctionnement du détecteur et celui de l’éjection des contaminants sont totalement automatiques.
Grâce au clapet d’éjection à haute vitesse qui a été utilisé, son fonctionnement est très rapide et précis, ce qui permet de minimiser les pertes en matière bonne.Le temps réservé à l’éjection de la matière peut être réglé.
Le détecteur de métaux de type tunnel QUICKTRON 05 A est:
- Fiable – en fonctionnalité et détection des métaux
- Résistant – en technologie et performances
- Flexible – en taille et utilisation
Équipements en option
Les détecteurs QUICKTRON 05 A peuvent être fournis avec une large palette d’équipements en option:
- Dispositifs d’avertissement – phare, buzzer
- Suivi – pression de l’air, clapet d’éjection
- Compresseur pneumatique
- Contenant à air comprimé
Version spéciale
Vous avez des exigences spécifiques en termes de réalisation de votre détecteur de métaux ? Parmi les demandes les plus fréquentes, on trouvera:
- Version en inox
- Version pour des applications en surpression pouvant atteindre 0,3 bar
- Version pouvant être utilisée à hautes températures
- Couleur sur demande
- Version pouvant être installée dans une atmosphère explosive (ATEX)
- Détecteur avec écran de commande et/ou unité de commande dans un coffret séparé
Matières utilisées
- Châssis – acier inoxydable (1.4301 / SS 304)
- Bobine de détection – aluminium, acier inoxydable (1.4301 / SS 304) en option
- Unité de commande – acier, acier inoxydable (1.4301 / SS 304) en option
- Plaque de couverture – PP (polypropylène)
- Tube du capteur – PP (polypropylène), TIVA en option
- Bride de raccordement – acier inoxydable (1.4301 / SS 304)
- Clapet d’éjection – acier inoxydable (1.4301 / SS 304)

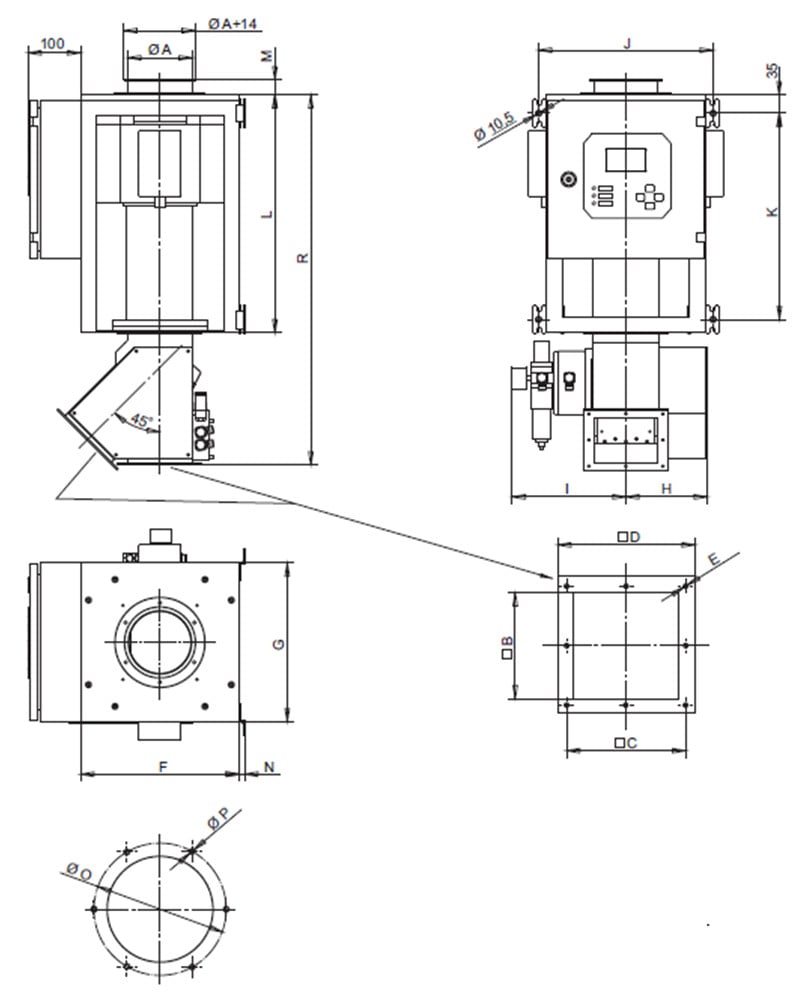

Dimensions
| A: (mm) | B: (mm) | C: (mm) | D: (mm) | E: (mm) | F: (mm) | G: (mm) | H: (mm) | I: (mm) |
|---|---|---|---|---|---|---|---|---|
| 50 | 70 | 86 | 100 | 8xM5 | 220 | 300 | 100 | 180 |
| 70 | 70 | 86 | 100 | 8xM5 | 220 | 300 | 100 | 180 |
| 80 | 120 | 140 | 160 | 8xM5 | 300 | 300 | 154 | 215 |
| 100 | 120 | 140 | 160 | 8xM5 | 300 | 300 | 154 | 215 |
| 120 | 120 | 140 | 160 | 8xM5 | 300 | 300 | 154 | 215 |
| 150 | 200 | 225 | 246 | 8xM5 | 370 | 370 | 203 | 255 |
| 200 | 200 | 225 | 246 | 8xM5 | 430 | 430 | 203 | 255 |
| 250 | 300 | 325 | 360 | 8xM5 | 530 | 530 | 322 | 180 |
| 300 | 300 | 325 | 360 | 8xM5 | 630 | 630 | 322 | 180 |
| J: (mm) | K: (mm) | L: (mm) | M: (mm) | N: (mm) | O: (mm) | P: (mm) | R: (mm) | Poids: (kg) |
|---|---|---|---|---|---|---|---|---|
| 250 | 260 | 310 | - | - | 72 | 4xM5 | 490 | 25 |
| 250 | 260 | 310 | - | - | 130 | 4xM5 | 490 | 25 |
| 330 | 340 | 400 | 35 | 10 | 108 | 6xM5 | 650 | 35 |
| 330 | 340 | 400 | 28 | 10 | 130 | 6xM5 | 650 | 40 |
| 330 | 390 | 450 | 28 | 10 | 150 | 6xM5 | 700 | 45 |
| 380 | 405 | 470 | 36 | 5 | 180 | 6xM5 | 800 | 55 |
| 460 | 605 | 670 | 37 | 5 | 230 | 6xM5 | 1000 | 65 |
| 560 | 605 | 665 | 48 | 5 | 280 | 6xM5 | 1200 | 130 |
| 660 | 805 | 865 | 50 | 5 | 366 | 8xM10 | 1400 | 160 |
Afin qu’il satisfasse pleinement à vos besoins et exigences, nous pouvons vous fournir un détecteur de métaux gravitaire ayant une autre hauteur, un autre diamètre d’ouverture, un autre châssis, etc.
Veuillez nous spécifier les modifications que vous souhaiteriez obtenir afin que nous puissions vous préparer une offre qui répond exactement aux besoins de vos ateliers.
Sensibilité du détecteur
La sensibilité du détecteur dépendra de nombreux paramètres tels que le diamètre de l’ouverture (au plus le diamètre est petit, au plus la sensibilité du détecteur sera élevée), la vitesse de la matière, la densité du produit, sa température, son humidité, etc.
Afin que nous puissions sélectionner le détecteur de métaux qui répond le mieux à vos besoins et qui a une sensibilité qui répond aux exigences de votre application, nous vous recommandons de faire tester votre matière. Ces tests sont réalisés gratuitement. N’hésitez pas à nous contacter pour que nous puissions nous mettre d’accord sur la réalisation des tests et sur l’envoi d’échantillons de matière.
Tableau de la sensibilité du détecteur QUICKTRON 05 A
| Model | 50 | 70 | 80 | 100 | 120 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|
| Sensibilité – bille en acier ayant un diamètre de (mm) | 0,3 | 0,45 | 0,5 | 0,6 | 0,7 | 0,9 | 1,0 | 1,5 | 1,75 |
Unité de commande AMD 05
Pour que chaque détecteur puisse fonctionner convenablement, il est indispensable qu’il soit équipé d’une unité de commande de qualité. Notre unité de commande est fabriquée en mettant l’accent sur un haut niveau de qualité de finition et sur un haut niveau de qualité des composants utilisés.
Il en résulte une unité de commande qui est stable et qui vous propose un grand nombre de fonctions (la liste ci-dessous est loin d’être exhaustive):
- Unité de commande avec alimentation régulable intégrée, pour des performances fiables et pour faciliter les interventions de SAV
- Réglage automatique du produit avec suppression des interférences et calibration automatique de la sensibilité
- Filtration numérique du signal pour une stabilité maximale dans un milieu exigeant
- La zone de détection étroite garantit un positionnement précis des métaux dans le champ de détection – la détection est donc absolument précise
- Suivi du bon fonctionnement du système
- Commande tactile – à l’aide de 4 touches ergonomiques
- Écran LCD à cinq lignes, à rétroéclairage
- Possibilité de sauvegarder en mémoire jusqu’à 500 produits
Contenu des fournitures
Les détecteurs QUICKTRON 05 A sont fournis avec les composants suivants:
- Tête de détection
- Une unité d’éjection intégrant des composants pneumatiques, un régulateur de la pression d’air, etc.
- Unité de commande
- Câbles de raccordement
- Hardware d’installation
- Notice utilisateur
Carte de données
- Alimentation : 100 – 240 V AC, 50/60 Hz
- Puissance absorbée : max. 50 W
- Niveau de protection : IP 66 (IP 69 K)
- Température d’exploitation min. : – 10 °C
- Température d’exploitation max. : + 50 °C
- Humidité relative de l’air : 0 – 95 % (sans condensation)
- Vitesse de la matière à laquelle la détection des métaux est encore fiable : 1,5 – 6,0 m/s
- Câble d’alimentation : 1,8 m, avec fiche

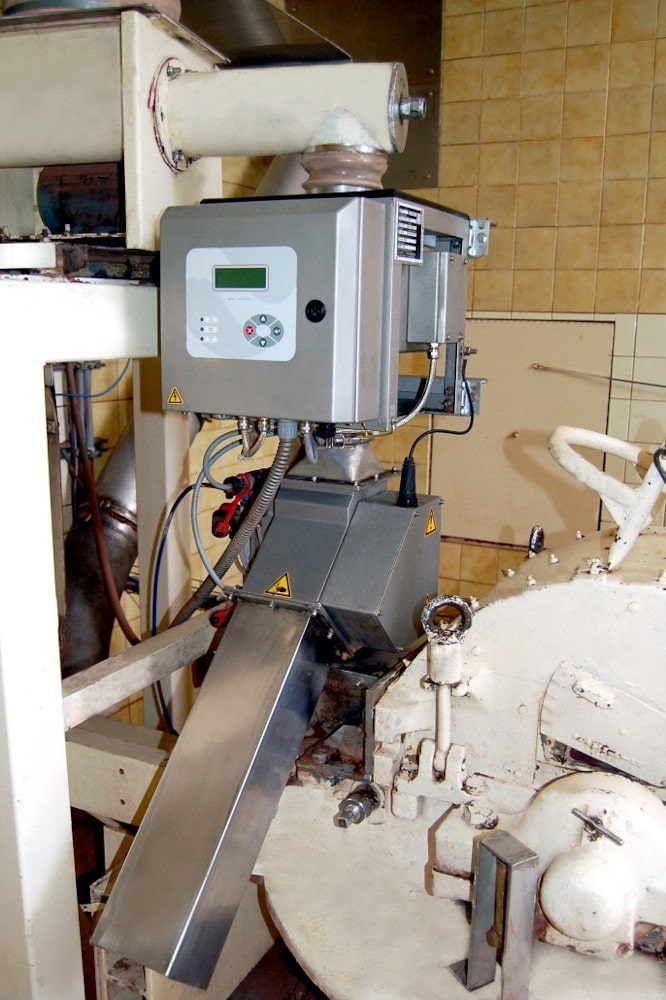

Le QUICKTRON 05 A est conçu pour le contrôle des matières en vrac transportées par gravité – en chute libre – dans des tuyauteries. Le détecteur est installé dans des conduites verticales ou inclinées ; la matière passe dans la bobine de détection et, en cas de détection d'un métal, est automatiquement déviée par un clapet de rejet haute vitesse vers le bac de rebut. Le fonctionnement entièrement automatique ne nécessite aucune intervention manuelle pendant la production normale.
La sensibilité dépend du diamètre de l'ouverture – plus le diamètre est petit, plus la sensibilité est élevée. Pour DN 50, le détecteur détecte une bille en acier de 0,3 mm ; DN 70 → 0,45 mm ; DN 80 → 0,5 mm ; DN 100 → 0,6 mm ; DN 120 → 0,7 mm ; DN 150 → 0,9 mm ; DN 200 → 1,0 mm ; DN 250 → 1,5 mm ; DN 300 → 1,75 mm. Pour sélectionner le bon modèle, nous recommandons d'effectuer un test avec votre matière – ce service est fourni gratuitement.
Le QUICKTRON 05 A est une variante économique offrant un excellent rapport qualité-prix, éprouvée au fil des années dans des environnements industriels. Par rapport au QUICKTRON 07 RH HyQ Clean, il offre une plage d'ouvertures plus large (à partir de DN 50), un indice de protection IP 65, l'unité de commande AMD 05 sans accès à distance et une construction robuste à cadre ouvert adaptée aux conditions exigeantes. Si votre application ne nécessite pas la conception hygiénique la plus élevée ni la surveillance à distance, le QUICKTRON 05 A est l'option la plus fréquemment choisie et la plus économique.
Nous livrons le détecteur en standard pour des diamètres de conduits de 50 à 300 mm en 9 tailles types. Sur demande, nous pouvons également fournir le détecteur pour d'autres diamètres, des hauteurs de cadre non standard ou pour des conduites à section carrée et rectangulaire. Contactez-nous avec vos spécifications et nous préparerons une offre sur mesure.
Nous proposons une large gamme de versions spéciales : ATEX pour les atmosphères potentiellement explosives, version haute température, version pressurisée pour des applications jusqu'à 0,3 bar, version en acier inoxydable (cadre, bobine et unité de commande en SS 304), versions en couleurs personnalisées et version avec l'unité de commande installée dans une armoire séparée. Contactez-nous pour spécifier vos exigences.
L'unité de commande AMD 05 est équipée d'un écran LCD rétroéclairé à cinq lignes et se commande à l'aide de 4 touches ergonomiques. Les paramètres de jusqu'à 500 produits peuvent être enregistrés en mémoire. L'unité effectue un réglage automatique du produit avec suppression des signaux parasites et un étalonnage automatique de la sensibilité. Le filtrage numérique du signal garantit une détection stable même dans des environnements industriels exigeants.
Oui, le QUICKTRON 05 A appartient à la catégorie des détecteurs de métaux pour l'industrie alimentaire et s'est avéré efficace dans des applications telles que la production d'épices et d'herbes séchées. La version standard dispose d'un cadre et d'un clapet de rejet en acier inoxydable SS 304. Pour les applications aux exigences d'hygiène plus strictes nécessitant un nettoyage humide et une certification IP 66, nous recommandons de considérer le modèle QUICKTRON 07 RH HyQ Clean.
Pour sélectionner le bon modèle avec la sensibilité requise, nous recommandons d'effectuer un test avec votre matière – ce service est fourni gratuitement. Contactez-nous simplement, convenez de l'envoi d'échantillons, et nous garantissons les résultats du test dans les trois jours.
