Détecteur de métaux gravitaire METRON 05 CR

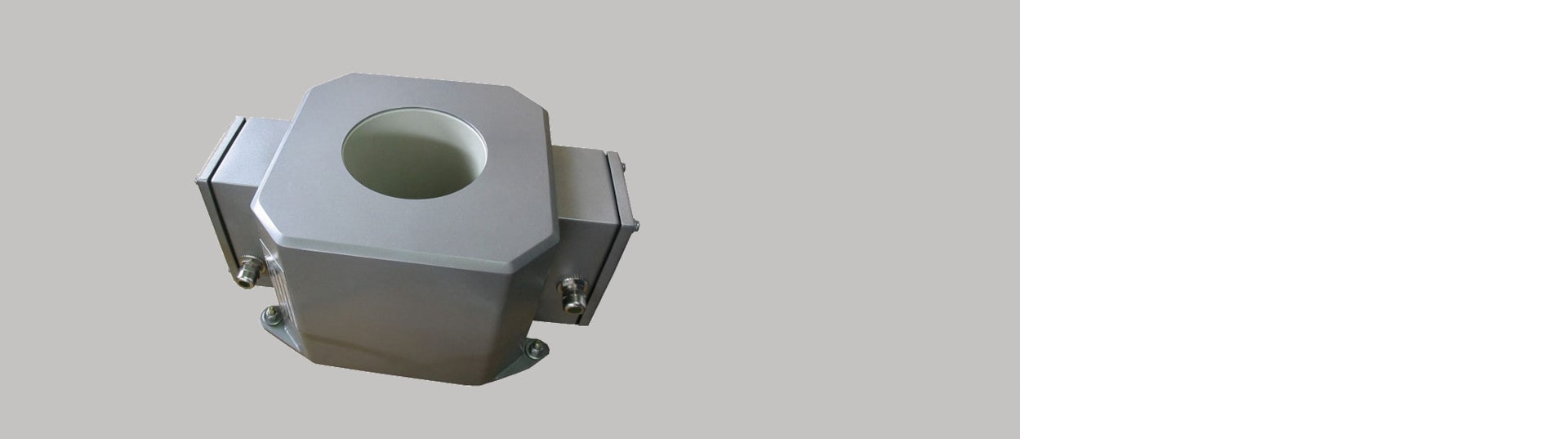

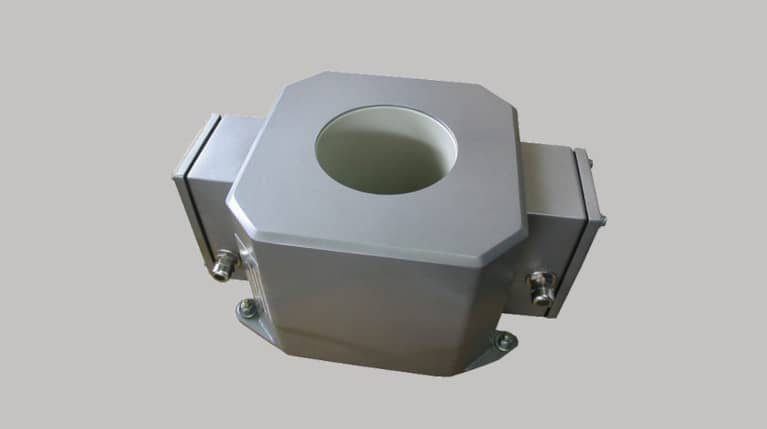

Le simple détecteur de métaux gravitaire METRON 05 CR a été conçu pour détecter des particules métalliques dans des produits friables qui sont transportés dans des réseaux de tuyauterie.
Grâce à sa faible hauteur et à ses dimensions compactes, le détecteur METRON 05 CR peut être facilement intégré dans la tuyauterie existante.
Le détecteur METRON 05 CR est caractérisé par un prix réduit tout en respectant les standards de détection exigés. En standard, nous le fournissons pour des tuyauteries ayant un diamètre compris entre 35 et 600 mm.
Ce détecteur est équipé d’une performante unité de commande AMD 05 qui propose un grand nombre de fonctions avancées telles qu’un réglage automatique du produit, une calibration automatique ou une filtration numérique du système. L’unité de commande comporte un écran LCD à cinq lignes et elle est manipulée à l’aide de 4 touches ergonomiques. Sa manipulation est donc simple et intuitive. L’unité de commande est installée sur le châssis du détecteur, mais il est également possible de la placer hors du détecteur.
Avantages majeurs d'un détecteur de métaux gravitaire
- Détecteur de métaux comportant un orifice circulaire, conçu pour être installé sur les tuyauteries de transport. Détecte toutes les particules métalliques, qu’elles soient libres ou sous forme d’inclusion dans le produit final.
- Une sensibilité élevée et ce, même dans les milieux industriels rudes.
- Une technologie confortable à utiliser et fiable, éprouvée par de longues années d’utilisation.
- Utilisé pour contrôler la qualité du produit traité ou pour protéger les équipements mécaniques se trouvant en aval.
- Une solution individuelle basée sur un tube détecteur et un cadre de maintien.
Le détecteur de métaux de type tunnel METRON 05 CR est:
- Fiable – en fonctionnalité et détection des métaux
- Résistant – en technologie et performances
- Conforme - en design et gestion des données
Équipements en option
Les détecteurs METRON 07 PowerLine peuvent être fournis avec une large palette d’équipements en option:
- Dispositifs d’avertissement – phare, buzzer
- Marquage visuel des contaminants – marquage de couleur
- Élimination des contaminants – clapet d’éjection, vanne à trois voies
- Tubes en plastique pour les capteurs – avec pièce de transformation, avec entonnoir, avec brides
- mesuSET – commande du détecteur par le biais d’un ordinateur portable
- mesuNET – possibilité d’accéder à l’équipement à distance
- Étalons d’essais
Version spéciale
Vous avez des exigences spécifiques en termes de réalisation de votre détecteur de métaux ? Parmi les demandes les plus fréquentes, on trouvera:
- Version pouvant être installée dans une atmosphère explosive (ATEX)
- Couleur sur demande
- Version pouvant être utilisée à hautes températures
- Version Alutron – aucun faux signal dû à un film métallisé – Brevet n° 4342826

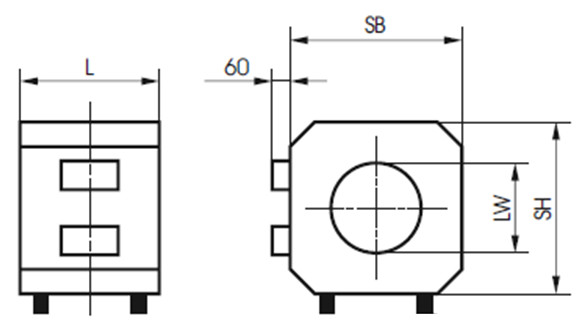

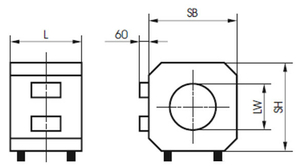

Dimensions
| LW: Diamètre de l’ouverture (mm) | SB = SH: Largeur du détecteur (mm) | L: Longueur du détecteur (mm) |
|---|---|---|
| 35 | 150 | 125 |
| 45 | 150 | 125 |
| 55 | 150 | 125 |
| 70 | 150 | 125 |
| 85 | 200 | 150 |
| 100 | 200 | 150 |
| 115 | 250 | 150 |
| 130 | 250 | 150 |
| 150 | 250 | 200 |
| 170 | 300 | 200 |
| 210 | 350 | 250 |
| 235 | 400 | 300 |
| 265 | 450 | 300 |
| 300 | 500 | 350 |
| 335 | 550 | 400 |
| 380 | 600 | 450 |
| 430 | 650 | 500 |
| 470 | 700 | 500 |
| 525 | 750 | 600 |
| 600 | 850 | 700 |
Afin qu’il satisfasse pleinement à vos besoins et exigences, nous pouvons vous fournir un détecteur de métaux gravitaire ayant une autre hauteur, un autre diamètre d’ouverture, un autre châssis, etc.
Veuillez nous spécifier les modifications que vous souhaiteriez obtenir afin que nous puissions vous préparer une offre qui répond exactement aux besoins de vos ateliers.
Metal free zone » (zone sans métal) – ZSM
Pour que le détecteur de métaux fonctionne correctement, il est indispensable qu’aucun métal immobile (par exemple la structure du convoyeur, le carter du convoyeur) ni aucun métal mobile (par exemple les rouleaux du convoyeur) ne se trouve à proximité de l’ouverture du détecteur. C’est pour cela que, pour chaque détecteur, il sera nécessaire de définir ce qu’on appelle une « zone sans métal » (désignée ci-après uniquement « ZSM »), soit une zone sans métaux mobiles et/ou immobiles. L’ouverture du détecteur de métaux doit ensuite être placée au centre de la ZSM. En respectant la ZSM lors de l’installation de votre détecteur, vous éviterez l’apparition de faux signaux et de fausses éliminations de produits et vous contribuerez au bon fonctionnement du détecteur.
Nous contacter – nous vous aiderons à calculer la ZSM pour les métaux mobiles et/ou immobiles.

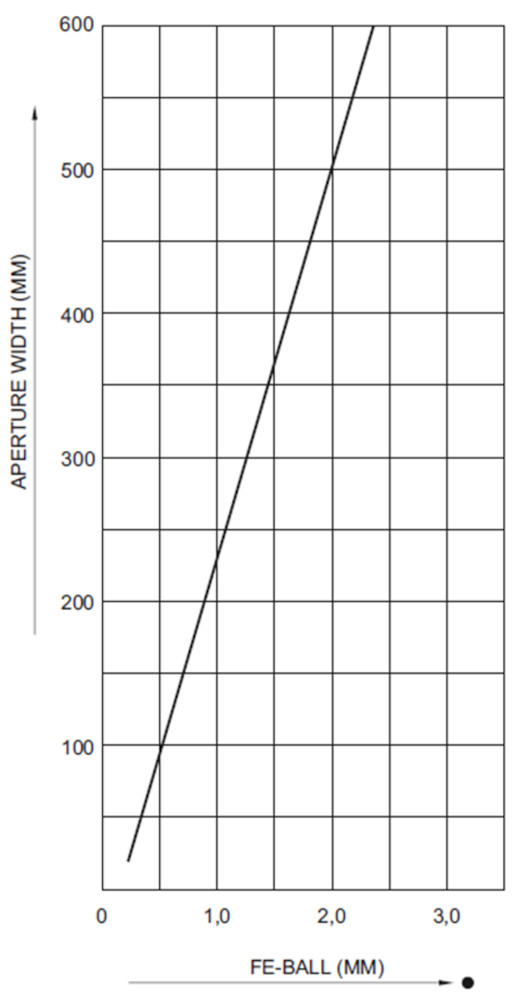

Sensibilité du détecteur
La sensibilité du détecteur dépendra de nombreux paramètres tels que les dimensions de l’ouverture (au plus la hauteur de l’ouverture est basse, au plus la sensibilité du détecteur sera élevée), la vitesse du convoyeur, la densité du produit, sa température, son humidité,etc.
Afin que nous puissions sélectionner le détecteur de métaux qui répond le mieux à vos besoins et qui a une sensibilité qui répond aux exigences de votre application, nous vous recommandons de faire tester votre matière. Ces tests sont réalisés gratuitement. N’hésitez pas à nous contacter pour que nous puissions nous mettre d’accord sur la réalisation des tests et sur l’envoi d’échantillons de matière.
Unité de commande AMD 05
Pour que chaque détecteur puisse fonctionner convenablement, il est indispensable qu’il soit équipé d’une unité de commande de qualité. Notre unité de commande est fabriquée en mettant l’accent sur un haut niveau de qualité de finition et sur un haut niveau de qualité des composants utilisés.
Il en résulte une unité de commande qui est stable et qui vous propose un grand nombre de fonctions (la liste ci-dessous est loin d’être exhaustive):
- Réglage automatique du produit avec suppression des interférences et calibration automatique de la sensibilité
- Filtration numérique du signal pour une stabilité maximale dans un milieu exigeant
- Suivi du bon fonctionnement du système
- Commande tactile – design moderne
- Commande simple et intuitive, à l’aide de 4 touches – essentiel pour la manipulation du détecteur
- Écran LCD à cinq lignes
- Possibilité de sauvegarder en mémoire jusqu’à 500 produits
- Possibilité de se connecter à distance – diagnostic, modification des paramètres, mise à jour du logiciel
Contenu des fournitures
Les détecteurs METRON 05 CR sont fournis avec les composants suivants:
- Tête de détection
- Unité de commande
- Câbles de raccordement
- Hardware d’installation
- Notice utilisateur
Carte de données
- Alimentation : 100 – 240 V AC, 50/60 Hz
- Puissance absorbée : max. 50 W
- Niveau de protection : IP 654
- Température d’exploitation min. : – 10 °C
- Température d’exploitation max. : + 50 °C
- Humidité relative de l’air : 0 – 95 % (sans condensation)
- Vitesse de la matière à laquelle la détection des métaux est encore fiable : 1,5 – 6,0 m/s
- Câble d’alimentation : 1,8 m, avec fiche
Les détecteurs de métaux gravitaires sont des équipements spécialisés conçus pour contrôler les matières en vrac et les matériaux en écoulement libre qui traversent une conduite ou un canal sous l'effet de la gravité. Ils s'installent sur des lignes de production dans les industries alimentaire, pharmaceutique ou chimique, où ils détectent et éliminent automatiquement les impuretés métalliques avant le traitement ultérieur ou le conditionnement du produit.
Nous proposons six modèles de détecteurs de métaux gravitaires pour l'industrie alimentaire : Détecteur de métaux gravitaire METRON 07 PowerLine, Détecteur de métaux gravitaire METRON 07 FlatLine, Détecteur de métaux gravitaire QUICKTRON 07 RH HyQ Clean, Détecteur de métaux gravitaire QUICKTRON 05 A, Détecteur de métaux gravitaire METRON 05 CR et Détecteur de métaux PHARMATRON 07 HQ. Chaque modèle est conçu pour des applications spécifiques et se distingue par sa sensibilité, sa conception et son unité de commande.
La sensibilité dépend du modèle spécifique et du diamètre d'ouverture. Par exemple, le Détecteur de métaux gravitaire METRON 07 PowerLine atteint une sensibilité allant jusqu'à 0,4 mm pour les métaux ferreux (Fe), 0,5 mm pour les métaux non ferreux (NFe) et 1,5 mm pour l'acier inoxydable (SS). Le Détecteur de métaux gravitaire QUICKTRON 07 RH HyQ Clean détecte Fe à partir de 0,5 mm, NFe à partir de 0,6 mm et SS à partir de 1,5 mm. Les valeurs exactes dépendent toujours du diamètre d'ouverture et des propriétés du produit contrôlé.
La zone sans métal (MFZ) est une zone de protection autour du détecteur où aucune structure métallique ne doit être placée, afin d'éviter toute interférence avec la détection. Les modèles Détecteur de métaux gravitaire METRON 07 PowerLine et Détecteur de métaux gravitaire METRON 07 FlatLine ne nécessitent pas de zone sans métal grâce à leur concept de construction spécial, ce qui simplifie considérablement l'installation et économise de l'espace sur la ligne de production. Les modèles Détecteur de métaux gravitaire QUICKTRON 05 A et Détecteur de métaux gravitaire METRON 05 CR nécessitent une zone sans métal.
Un détecteur de métaux gravitaire fonctionne selon le principe de l'induction électromagnétique. Le matériau tombe librement sous l'effet de la gravité à travers la tête de détection, qui génère un champ électromagnétique. Si le matériau contient une impureté métallique, elle provoque une modification de ce champ, que l'appareil enregistre immédiatement. L'unité de commande active alors un éjecteur automatique qui retire le produit contaminé du processus de production.
Les détecteurs sont équipés de deux types d'unités de commande. Les modèles QUICKTRON 07 RH HyQ Clean, METRON 07 PowerLine, METRON 07 FlatLine et PHARMATRON 07 HQ utilisent l'unité AMD 07 avec un écran tactile couleur de 5,7", une connexion Ethernet, un accès distant mesuNET et une mémoire pour 500 produits. Les modèles QUICKTRON 05 A et METRON 05 CR sont équipés de l'unité AMD 05 avec un afficheur LCD à 5 lignes, 4 boutons et une mémoire pour 500 produits.
Oui, nos détecteurs de métaux gravitaires sont certifiés et conçus pour l'industrie alimentaire — ils répondent aux exigences d'hygiène et sont fabriqués à partir de matériaux adaptés au contact alimentaire. Le Détecteur de métaux PHARMATRON 07 HQ est spécialement conçu pour l'industrie pharmaceutique avec les exigences les plus élevées en matière d'hygiène et de sensibilité de détection. Tous les modèles sont conformes aux normes et réglementations applicables en vigueur dans l'UE.
Nous proposons un service après-vente complet comprenant l'installation, la mise en service, la formation des opérateurs et l'étalonnage régulier. Pour vérifier le bon fonctionnement du détecteur, des pièces de test (test pieces) sont disponibles pour des contrôles réguliers de la sensibilité. Les clients peuvent également utiliser l'accès distant mesuNET pour la surveillance et la gestion des détecteurs via le réseau — disponible sur les modèles équipés de l'unité de commande AMD 07.
