Détecteur de métaux destinés à l’industrie pharmaceutique PHARMATRON 07 HQ

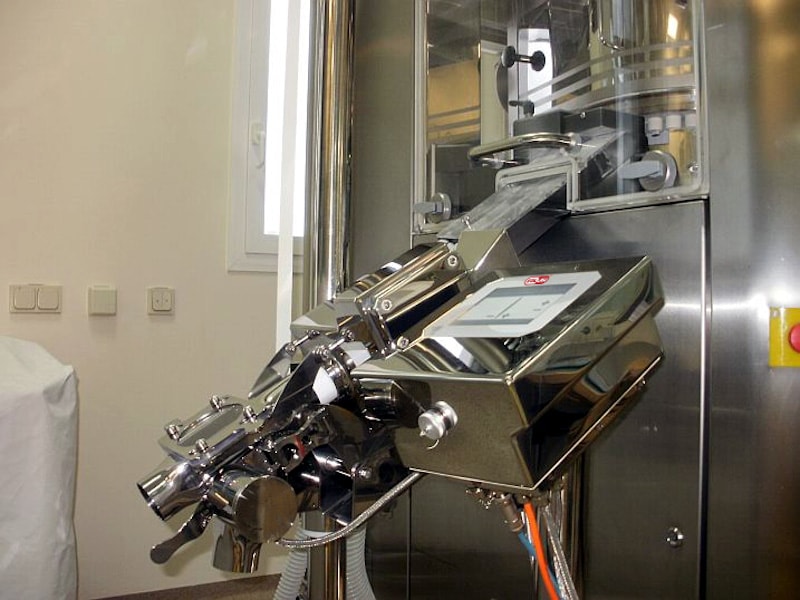

Le très sensible détecteur de métaux gravitaire et mobile PHARMATRON 07 HQ a principalement été conçu pour l’industrie pharmaceutique. Il est utilisé pour détecter et séparer les particules métalliques les plus fines qui pourraient se trouver dans des comprimés ou des gélules. Il est compatible avec pratiquement toutes les presses à comprimés existant sur le marché.
Ce détecteur est totalement automatique et il comporte un clapet d’éjection à haute vitesse qui permet d’éliminer très précisément les contaminants et de minimiser les pertes en produits de bonne qualité. Sa sensibilité incroyable et sa vitesse d’éjection lui permettent de traiter jusqu’à 2 000 000 de comprimés/heure !
Le détecteur PHARMATRON 07 HQClean est mobile et sa hauteur est réglable. Ses différentes parties pourront être démontées sans devoir utiliser aucun outil.
Le détecteur PHARMATRON07 est synonyme de détecteurs de métaux ayant une précision de détection maximale et une fiabilité très élevée.La bobine du détecteur a plusieurs couches de blindage. De ce fait, le détecteur est insensible aux perturbations électromagnétiques extérieures, ce qui lui permet de réaliser une détection des métaux extrêmement précise. Il est capable de détecter des métaux ayant une taille commençant à 0,2 mm !
Il est fabriqué en acier inoxydable et ce, en mettant l’accent sur un design hygiénique. Il répond aux exigences les plus strictes en matière d’hygiène qui sont applicables dans l’industrie pharmaceutique. Toutes les parties qui sont en contact avec la matière sont conformes à la norme FDA.
Grâce à sondesign hygiénique et à sa sensibilité extrême, le détecteur PHARMATRONu 07 HQ fait partie de l’élite absolue parmi les détecteurs destinés à l’industrie pharmaceutique.
Ce détecteur est équipé d’une unité de commande AMD 07 qui propose un grand nombre de fonctions avancées. Cette unité comporte un écran tactile, sa manipulation est donc simple et intuitive.Il permet un suivi permanent des composants électroniques et mécaniques. Le système mesuNET vous permet d’accéder à cet équipement à distance.
Avantages majeurs d'un détecteur de métaux

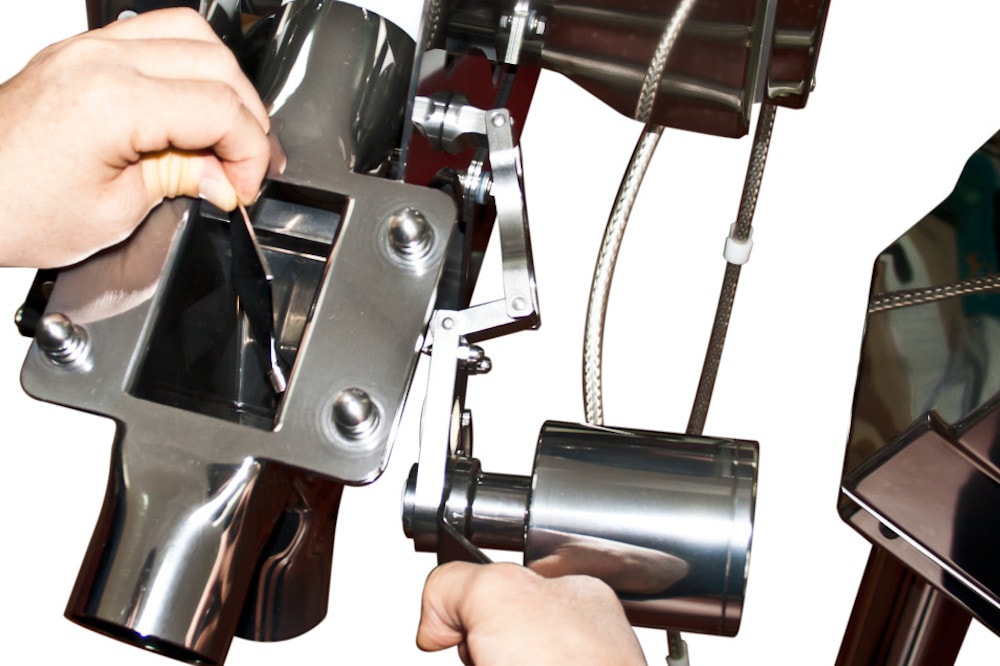

- Détecteur de métaux mobile pour les comprimés/les comprimés enrobés. Un standard hygiénique maximal grâce à un carter et à un mécanisme de séparation en inox AISI 316L. Tous les composants qui entrent en contact avec le produit peuvent être rapidement démontés sans devoir utiliser d’outils, ceci afin que le nettoyage soit optimal et rapide. Le diamètre de la tuyauterie est de DN50. Détecte toutes les particules métalliques, qu’elles soient libres ou sous forme d’inclusion dans le produit final. Décontamination rapide de toutes les pièces qui entrent en contact avec le produit contrôlé.
- Compatible avec tous les dispositifs de production de comprimés ou de dépoussiérage.
- Une grande capacité grâce à une bride de raccordement circulaire de diamètre DN50.

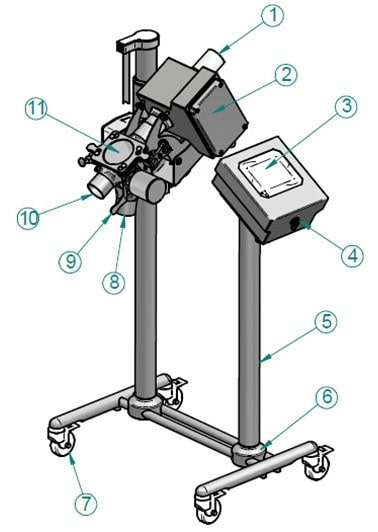

Description des équipements
- Entrée
- Bobine de détection
- Unité de commande
- Connecteur USB
- Structure
- Attache rapide
- Roulette avec blocage
- Sortie – matière "pas bonne"
- Verrou
- Sortie – matière bonne
- Fenêtre d’inspection
Le détecteur de métaux de type tunnel METRON05 D est :
- Fiable – en fonction et détection des métaux
- Rapide – en réaction et nettoyage
- Conforme – en design et gestion des données
Capacité
Dans le tableau ci-dessous, vous trouverez les capacités horaires du détecteur et ce, aussi bien pour des comprimés ronds que pour des comprimés oblongs.
| Pièces / heure | Description | Dimensions | |
|---|---|---|---|
| Modèle - 40 mm | Modèle - 50 mm | ||
| 1.280.000 | 2.000.000 | Comprimé rond | pr. 5 mm |
| 320.000 | 500.000 | Comprimé rond | pr. 8 mm |
| 224.000 | 350.000 | Comprimé rond | pr. 13 mm |
| 320.000 | 500.000 | Comprimé oblong | 8 x 4 mm |
| 96.000 | 150.000 | Comprimé oblong | 19 x 7 mm |
Équipements en option
Les détecteurs QUICKTRON 07 RH HyQ Clean peuvent être fournis avec une large palette d’équipements en option:
- Dispositifs d’avertissement – phare, buzzer
- mesuSET – commande du détecteur par le biais d’un ordinateur portable
- mesuNET – possibilité d’accéder à l’équipement à distance
- Certification – UL, CSA
- Documentation – AMDE, IQ-OQ
Version spéciale
Vous avez des exigences spécifiques en termes de réalisation de votre détecteur de métaux ? Parmi les demandes les plus fréquentes, on trouvera:
- Étanchéité à la poussière – Dust Tight (DT)
- Assainissement sur place – Wash in Place (WIP)
Matières utilisées
- Châssis – acier inoxydable (1.4301 / SS 304)
- Bobine de détection – acier inoxydable (1.4301 / SS 304)
- Unité de commande – acier inoxydable (1.4301 / SS 304)
- Zone du capteur – PTFE
- Bride de raccordement – acier inoxydable (1.4301 / SS 304)
- Entonnoir d’entrée – acier inoxydable (1.4301 / SS 304)

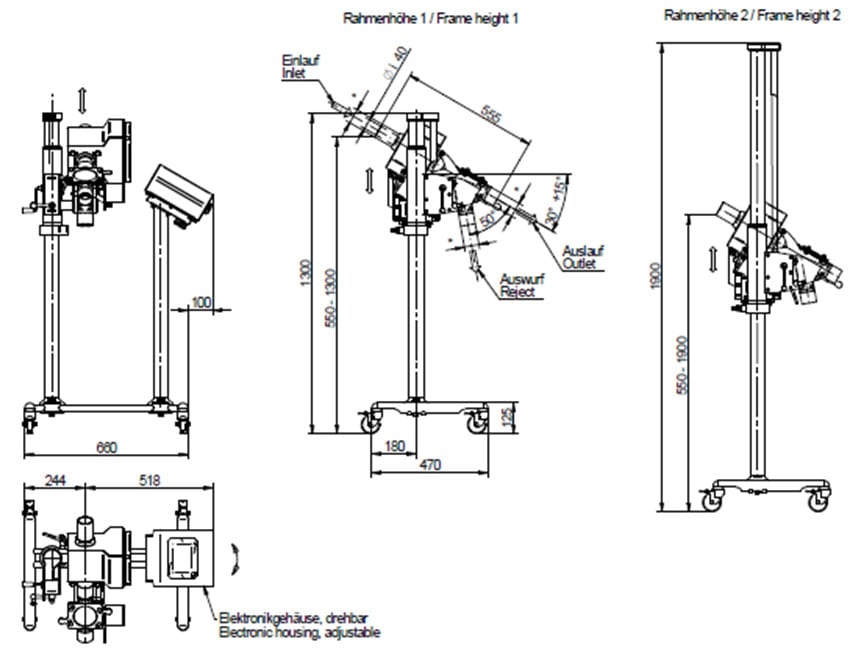

Dimensions
Afin qu’il satisfasse pleinement à vos besoins et exigences, nous pouvons vous fournir un détecteur de métaux gravitaire ayant une autre hauteur, un autre diamètre d’ouverture, un autre châssis, etc.
Veuillez nous spécifier les modifications que vous souhaiteriez obtenir afin que nous puissions vous préparer une offre qui répond exactement aux besoins de vos ateliers.
Sensibilité du détecteur
La sensibilité du détecteur dépendra de nombreux paramètres tels que le diamètre de l’ouverture (au plus le diamètre est petit, au plus la sensibilité du détecteur sera élevée), la vitesse de la matière, la densité du produit, sa température, son humidité, etc.
Afin que nous puissions sélectionner le détecteur de métaux qui répond le mieux à vos besoins et qui a une sensibilité qui répond aux exigences de votre application, nous vous recommandons de faire tester votre matière. Ces tests sont réalisés gratuitement. N’hésitez pas à nous contacter pour que nous puissions nous mettre d’accord sur la réalisation des tests et sur l’envoi d’échantillons de matière.
Tableau de la sensibilité du détecteur PHARMATRON 07 HQ
| Modèle | Sensibilité (mm) | ||
|---|---|---|---|
| Fe | NonFe | SS | |
| 40 | 0,20 | 0,20 | 0,35 |
| 50 | 0,25 | 0,30 | 0,40 |
Unité de commande AMD 07
Pour que chaque détecteur puisse fonctionner convenablement, il est indispensable qu’il soit équipé d’une unité de commande de qualité. Notre unité de commande est fabriquée en mettant l’accent sur un haut niveau de qualité de finition et sur un haut niveau de qualité des composants utilisés.
Il en résulte une unité de commande qui est stable et qui vous propose un grand nombre de fonctions (la liste ci-dessous est loin d’être exhaustive):
- Communication Éthernet = une flexibilité illimitée
- Unité de commande compacte
- Réglage automatique du produit avec suppression des interférences et calibration automatique de la sensibilité
- Suivi dynamique et automatique – la sensibilité du détecteur est maximale
- Filtration numérique du signal pour une stabilité maximale dans un milieu exigeant
- Suivi du bon fonctionnement du système
- La zone de détection étroite garantit un positionnement précis des métaux dans le champ de détection – la détection est donc absolument précise
- Commande simple et intuitive – essentiel pour la manipulation du détecteur
- Écran en couleurs de 5,7“
- Possibilité de sauvegarder en mémoire jusqu’à 500 produits
- Possibilité de se connecter à distance – diagnostic, modification des paramètres, mise à jour du logiciel
- Connecteur USB – possibilité de sauvegarder les données, mise à jour rapide du logiciel, accélération des interventions de SAV
Contenu des fournitures
Les détecteurs PHARMATRON 07 HQ sont fournis avec les composants suivants:
- Tête de détection
- Une unité d’éjection intégrant des composants pneumatiques, un régulateur de la pression d’air, etc.
- Unité de commande
- Câbles de raccordement
- Hardware d’installation
- Notice utilisateur
- Alimentation: 100 – 240 V AC, 50/60 Hz
- Puissance absorbée: max. 75 W
- Niveau de protection: IP 66
- Température d’exploitation min.: + 5 °C
- Température d’exploitation max.: + 40 °C
- Humidité relative de l’air: 0 – 95 % (sans condensation)
- Câble d’alimentation: 2,9 m, avec fiche
Les détecteurs de métaux gravitaires sont des équipements spécialisés conçus pour contrôler les matières en vrac et les matériaux en écoulement libre qui traversent une conduite ou un canal sous l'effet de la gravité. Ils s'installent sur des lignes de production dans les industries alimentaire, pharmaceutique ou chimique, où ils détectent et éliminent automatiquement les impuretés métalliques avant le traitement ultérieur ou le conditionnement du produit.
Nous proposons six modèles de détecteurs de métaux gravitaires pour l'industrie alimentaire : Détecteur de métaux gravitaire METRON 07 PowerLine, Détecteur de métaux gravitaire METRON 07 FlatLine, Détecteur de métaux gravitaire QUICKTRON 07 RH HyQ Clean, Détecteur de métaux gravitaire QUICKTRON 05 A, Détecteur de métaux gravitaire METRON 05 CR et Détecteur de métaux PHARMATRON 07 HQ. Chaque modèle est conçu pour des applications spécifiques et se distingue par sa sensibilité, sa conception et son unité de commande.
La sensibilité dépend du modèle spécifique et du diamètre d'ouverture. Par exemple, le Détecteur de métaux gravitaire METRON 07 PowerLine atteint une sensibilité allant jusqu'à 0,4 mm pour les métaux ferreux (Fe), 0,5 mm pour les métaux non ferreux (NFe) et 1,5 mm pour l'acier inoxydable (SS). Le Détecteur de métaux gravitaire QUICKTRON 07 RH HyQ Clean détecte Fe à partir de 0,5 mm, NFe à partir de 0,6 mm et SS à partir de 1,5 mm. Les valeurs exactes dépendent toujours du diamètre d'ouverture et des propriétés du produit contrôlé.
La zone sans métal (MFZ) est une zone de protection autour du détecteur où aucune structure métallique ne doit être placée, afin d'éviter toute interférence avec la détection. Les modèles Détecteur de métaux gravitaire METRON 07 PowerLine et Détecteur de métaux gravitaire METRON 07 FlatLine ne nécessitent pas de zone sans métal grâce à leur concept de construction spécial, ce qui simplifie considérablement l'installation et économise de l'espace sur la ligne de production. Les modèles Détecteur de métaux gravitaire QUICKTRON 05 A et Détecteur de métaux gravitaire METRON 05 CR nécessitent une zone sans métal.
Un détecteur de métaux gravitaire fonctionne selon le principe de l'induction électromagnétique. Le matériau tombe librement sous l'effet de la gravité à travers la tête de détection, qui génère un champ électromagnétique. Si le matériau contient une impureté métallique, elle provoque une modification de ce champ, que l'appareil enregistre immédiatement. L'unité de commande active alors un éjecteur automatique qui retire le produit contaminé du processus de production.
Les détecteurs sont équipés de deux types d'unités de commande. Les modèles QUICKTRON 07 RH HyQ Clean, METRON 07 PowerLine, METRON 07 FlatLine et PHARMATRON 07 HQ utilisent l'unité AMD 07 avec un écran tactile couleur de 5,7", une connexion Ethernet, un accès distant mesuNET et une mémoire pour 500 produits. Les modèles QUICKTRON 05 A et METRON 05 CR sont équipés de l'unité AMD 05 avec un afficheur LCD à 5 lignes, 4 boutons et une mémoire pour 500 produits.
Oui, nos détecteurs de métaux gravitaires sont certifiés et conçus pour l'industrie alimentaire — ils répondent aux exigences d'hygiène et sont fabriqués à partir de matériaux adaptés au contact alimentaire. Le Détecteur de métaux PHARMATRON 07 HQ est spécialement conçu pour l'industrie pharmaceutique avec les exigences les plus élevées en matière d'hygiène et de sensibilité de détection. Tous les modèles sont conformes aux normes et réglementations applicables en vigueur dans l'UE.
Nous proposons un service après-vente complet comprenant l'installation, la mise en service, la formation des opérateurs et l'étalonnage régulier. Pour vérifier le bon fonctionnement du détecteur, des pièces de test (test pieces) sont disponibles pour des contrôles réguliers de la sensibilité. Les clients peuvent également utiliser l'accès distant mesuNET pour la surveillance et la gestion des détecteurs via le réseau — disponible sur les modèles équipés de l'unité de commande AMD 07.
