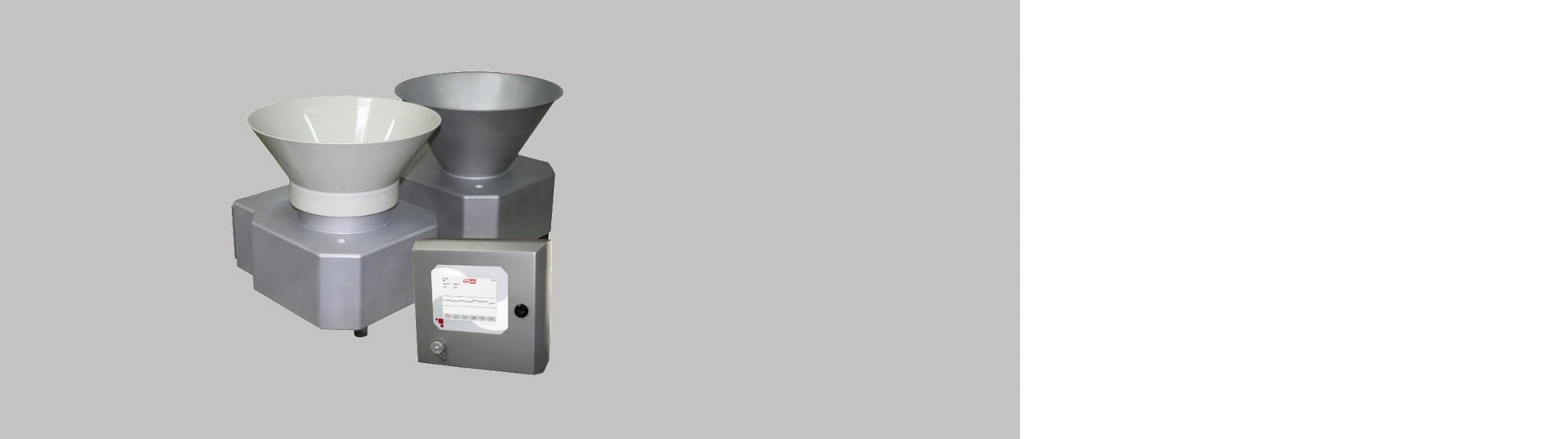

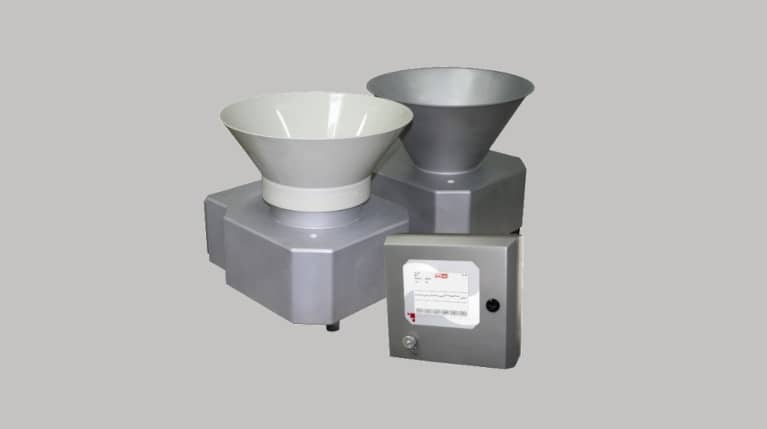

Détecteur de métaux gravitaire METRON 07 FlatLine
Le très sensible détecteur de métaux gravitaire METRON 07 FlatLine a été conçu pour détecter des particules métalliques se trouvant dans des produits friables transportés dans des réseaux de tuyauterie.

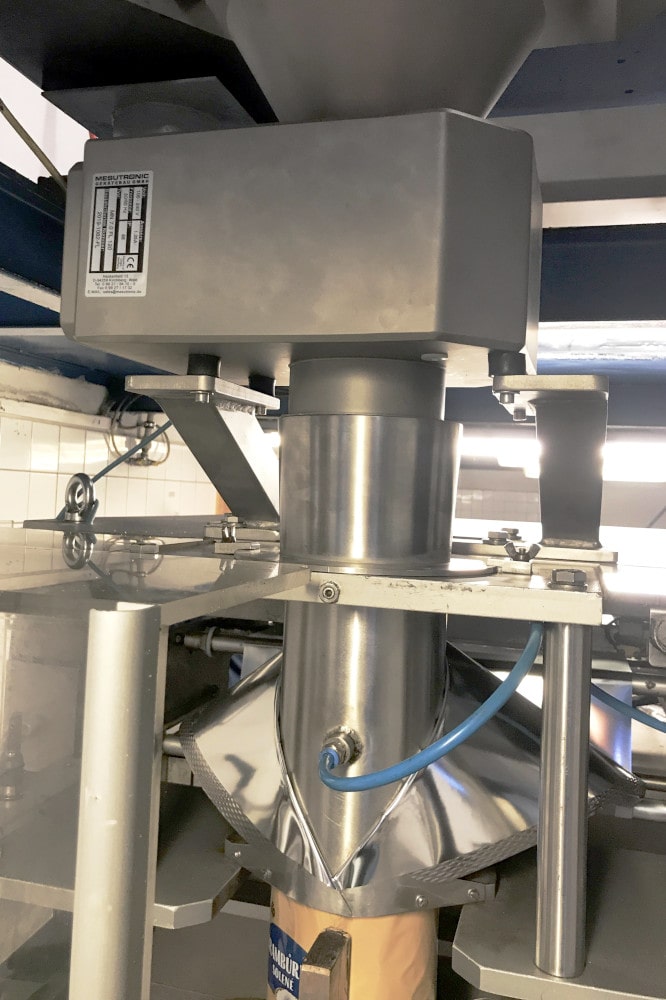

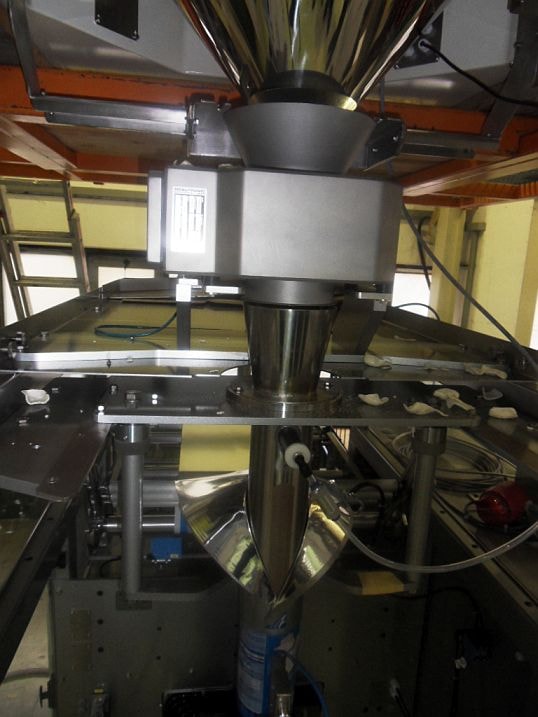

Grâce à la technologie mesuCAGE ayant été utilisée, à sa faible hauteur et à ses dimensions compactes, le détecteur METRON 07 FlatLinepeut être facilement intégré dans la tuyauterie existante. Il est souvent installé sous des balances ou des remplisseuses. En option, il pourra être équipé d’une trémie interchangeable.
En standard, nous fournissons ce détecteur gravitaire pour des tuyauteries ayant un diamètre compris entre 100 et 250 mm.
Il est fabriqué en acier inoxydable et ce, en mettant l’accent sur un design hygiénique.Il ne comporte aucun recoin ni poche cachée où la matière pourrait se déposer !
Ce détecteur est équipé d’une unité de commande AMD 07 qui propose un grand nombre de fonctions avancées. Cette unité comporte un écran tactile, sa manipulation est donc simple et intuitive.Il permet un suivi permanent des composants électroniques et mécaniques. Le système mesuNET vous permet d’accéder à cet équipement à distance. L’unité fait partie du détecteur, mais elle pourra cependant aussi être installée hors du détecteur.
Le détecteur METRON 07 est synonyme de détecteurs de métaux ayant une précision de détection maximale et une fiabilité très élevée.La bobine du détecteur comporte plusieurs couches de blindage et aucun tube en plastique n’est nécessaire pour le capteur. De ce fait, le détecteur est insensible aux perturbations électromagnétiques extérieures, ce qui lui permet de réaliser une détection des métaux extrêmement précise.
Avantages majeurs d'un détecteur de métaux gravitaire
- Détecteur de métaux conçu pour être installé sous une balance ou sous un dispositif de remplissage. Détecte toutes les particules métalliques, qu’elles soient libres ou sous forme d’inclusion dans le produit final. Une détection des métaux très précise et fiable. Une commande révolutionnairement simple. Des besoins minimaux en termes d’espace.
- Satisfait aux exigences de qualité imposés par les systèmes HACCP, IFS, BRC et SQF.
- Variable et flexible grâce à une conception du système sur mesures.
Le détecteur de métaux de type tunnel METRON 05 CI est:
- Fiable – en fonctionnalité et détection des métaux
- Résistant – en technologie et performances
- Conforme - en design et gestion des données
Équipements en option
Les détecteurs QUICKTRON 07 RH HyQ Clean peuvent être fournis avec une large palette d’équipements en option:
- Dispositifs d’avertissement – phare, buzzer
- mesuSET – commande du détecteur par le biais d’un ordinateur portable
- mesuNET – possibilité d’accéder à l’équipement à distance

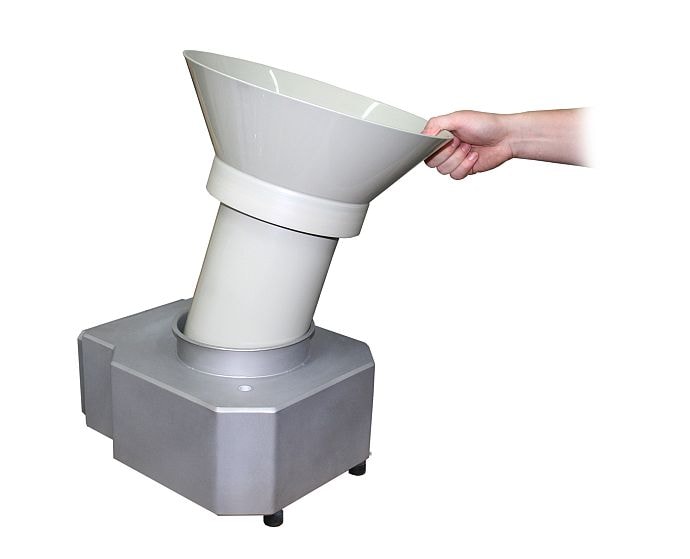

- Trémie interchangeable
- Connexion Wifi
- Étalons d’essais
Version spéciale
Vous avez des exigences spécifiques en termes de réalisation de votre détecteur de métaux ? Parmi les demandes les plus fréquentes, on trouvera:
- Version pouvant être installée dans une atmosphère explosive (ATEX)
- Couleur sur demande

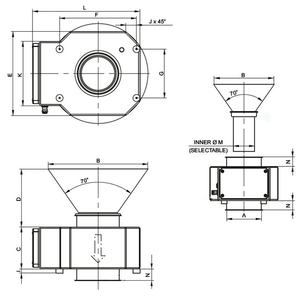

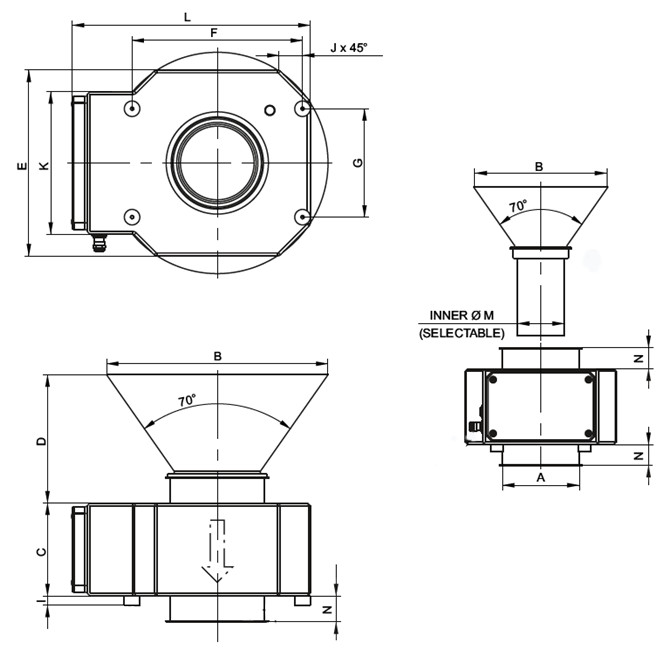

Dimensions
| A: (mm) | B: (mm) | C: (mm) | D: (mm) | E: (mm) | F: (mm) | G: (mm) | H: (mm) | I: (mm) |
|---|---|---|---|---|---|---|---|---|
| 50 | 70 | 86 | 100 | 8xM5 | 220 | 300 | 100 | 180 |
| 70 | 70 | 86 | 100 | 8xM5 | 220 | 300 | 100 | 180 |
| 80 | 120 | 140 | 160 | 8xM5 | 300 | 300 | 154 | 215 |
| 100 | 120 | 140 | 160 | 8xM5 | 300 | 300 | 154 | 215 |
| 120 | 120 | 140 | 160 | 8xM5 | 300 | 300 | 154 | 215 |
| 150 | 200 | 225 | 246 | 8xM5 | 370 | 370 | 203 | 255 |
| 200 | 200 | 225 | 246 | 8xM5 | 430 | 430 | 203 | 255 |
| 250 | 300 | 325 | 360 | 8xM5 | 530 | 530 | 322 | 180 |
| 300 | 300 | 325 | 360 | 8xM5 | 630 | 630 | 322 | 180 |
| J: (mm) | K: (mm) | L: (mm) | M: (mm) | N: (mm) | O: (mm) | P: (mm) | R: (mm) | Poids: (kg) |
|---|---|---|---|---|---|---|---|---|
| 250 | 260 | 310 | - | - | 72 | 4xM5 | 490 | 25 |
| 250 | 260 | 310 | - | - | 130 | 4xM5 | 490 | 25 |
| 330 | 340 | 400 | 35 | 10 | 108 | 6xM5 | 650 | 35 |
| 330 | 340 | 400 | 28 | 10 | 130 | 6xM5 | 650 | 40 |
| 330 | 390 | 450 | 28 | 10 | 150 | 6xM5 | 700 | 45 |
| 380 | 405 | 470 | 36 | 5 | 180 | 6xM5 | 800 | 55 |
| 460 | 605 | 670 | 37 | 5 | 230 | 6xM5 | 1000 | 65 |
| 560 | 605 | 665 | 48 | 5 | 280 | 6xM5 | 1200 | 130 |
| 660 | 805 | 865 | 50 | 5 | 366 | 8xM10 | 1400 | 160 |
Afin qu’il satisfasse pleinement à vos besoins et exigences, nous pouvons vous fournir un détecteur de métaux gravitaire ayant une autre hauteur, un autre diamètre d’ouverture, un autre châssis, etc.
Veuillez nous spécifier les modifications que vous souhaiteriez obtenir afin que nous puissions vous préparer une offre qui répond exactement aux besoins de vos ateliers.
Metal free zone » (zone sans métal) – ZSM
Pour que le détecteur de métaux fonctionne correctement, il est indispensable qu’aucun métal immobile (par exemple la structure du convoyeur, le carter du convoyeur) ni aucun métal mobile (par exemple les rouleaux du convoyeur) ne se trouve à proximité de l’ouverture du détecteur. C’est pour cela que, pour chaque détecteur, il sera nécessaire de définir ce qu’on appelle une « zone sans métal » (désignée ci-après uniquement « ZSM »), soit une zone sans métaux mobiles et/ou immobiles. L’ouverture du détecteur de métaux doit ensuite être placée au centre de la ZSM. En respectant la ZSM lors de l’installation de votre détecteur, vous éviterez l’apparition de faux signaux et de fausses éliminations de produits et vous contribuerez au bon fonctionnement du détecteur.
Nous contacter – nous vous aiderons à calculer la ZSM pour les métaux mobiles et/ou immobiles.
Le principal atout de ce détecteur de métaux réside dans le fait qu’il ne nécessite aucune zone sans métal.
Sensibilité du détecteur
La sensibilité du détecteur dépendra de nombreux paramètres tels que les dimensions de l’ouverture (au plus la hauteur de l’ouverture est basse, au plus la sensibilité du détecteur sera élevée), la vitesse du convoyeur, la densité du produit, sa température, son humidité,etc.
Afin que nous puissions sélectionner le détecteur de métaux qui répond le mieux à vos besoins et qui a une sensibilité qui répond aux exigences de votre application, nous vous recommandons de faire tester votre matière. Ces tests sont réalisés gratuitement. N’hésitez pas à nous contacter pour que nous puissions nous mettre d’accord sur la réalisation des tests et sur l’envoi d’échantillons de matière.
Tableau de la sensibilité du détecteur METRON 07 FlatLine
| Model | 80 | 100 | 120 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|
| Sensibilité – bille en acier ayant un diamètre de (mm) | 0,4 | 0,4 | 0,5 | 0,6 | 0,8 | 1,0 | 1,2 |
Unité de commande AMD 07
Pour que chaque détecteur puisse fonctionner convenablement, il est indispensable qu’il soit équipé d’une unité de commande de qualité. Notre unité de commande est fabriquée en mettant l’accent sur un haut niveau de qualité de finition et sur un haut niveau de qualité des composants utilisés.
Il en résulte une unité de commande qui est stable et qui vous propose un grand nombre de fonctions (la liste ci-dessous est loin d’être exhaustive):
- Communication Éthernet = une flexibilité illimitée
- Unité de commande compacte
- Réglage automatique du produit avec suppression des interférences et calibration automatique de la sensibilité
- Suivi dynamique et automatique – la sensibilité du détecteur est maximale
- Filtration numérique du signal pour une stabilité maximale dans un milieu exigeant
- Suivi du bon fonctionnement du système
- La zone de détection étroite garantit un positionnement précis des métaux dans le champ de détection – la détection est donc absolument précise
- Commande simple et intuitive – essentiel pour la manipulation du détecteur
- Écran en couleurs de 5,7“
- Possibilité de sauvegarder en mémoire jusqu’à 500 produits
- Possibilité de se connecter à distance – diagnostic, modification des paramètres, mise à jour du logiciel
- Connecteur USB – possibilité de sauvegarder les données, mise à jour rapide du logiciel, accélération des interventions de SAV
Contenu des fournitures
Les détecteurs METRON 07 FlatLine sont fournis avec les composants suivants:
- Tête de détection
- Unité de commande
- Câbles de raccordement
- Hardware d’installation
- Notice utilisateur
Carte de données
- Alimentation : 100 – 240 V AC, 50/60 Hz
- Puissance absorbée : max. 75 W
- Niveau de protection : IP 66
- Température d’exploitation min. : – 10 °C
- Température d’exploitation max. : + 50 °C
- Humidité relative de l’air : 0 – 95 % (sans condensation)
- Sous-pression : max. 0,5 bar
- Câble d’alimentation : 1,8 m, avec fiche
Le METRON 07 FlatLine utilise la technologie mesuCAGE pour atteindre une hauteur particulièrement basse et des dimensions compactes, ce qui le rend idéal pour l'installation directement sous des balances et des remplisseuses ou dans des endroits restreints de la ligne. Nous le livrons en standard pour des diamètres de conduite de 100–250 mm, tandis que le PowerLine couvre les diamètres de 50 à 300 mm et permet également l'installation dans des conduites sous pression. Les deux modèles ne nécessitent pas de zone sans métal et sont équipés de l'unité de contrôle AMD 07.
La sensibilité dépend du diamètre de la conduite : pour DN 100, il détecte une bille en acier à partir de 0,4 mm de diamètre, pour DN 150 à partir de 0,6 mm, pour DN 200 à partir de 0,8 mm et pour DN 250 à partir de 1,0 mm. Elle est également influencée par la vitesse du matériau, sa densité, sa température et son humidité. Pour votre application spécifique, nous recommandons un test gratuit de votre matériau — contactez-nous pour convenir de l'envoi d'échantillons.
Nous livrons le METRON 07 FlatLine en standard pour des diamètres de conduite de 100 à 250 mm. Sur demande, nous fabriquons des versions avec un autre diamètre d'ouverture, une autre hauteur ou un autre cadre. Le détecteur est optionnellement équipé d'un entonnoir remplaçable pour une intégration plus facile dans les remplisseuses et les balances.
Le détecteur est fabriqué en acier inoxydable avec un design hygiénique — sans recoins inaccessibles ni poches borgnes. Indice de protection IP 66, température de fonctionnement de -10 à +50 °C, humidité relative de 0 à 95 % sans condensation. Alimentation 100–240 V AC pour une puissance maximale de 75 W.
L'unité de contrôle AMD 07 est équipée d'un écran tactile couleur de 5,7", d'une communication Ethernet et d'une mémoire pour stocker les paramètres de jusqu'à 500 produits. Elle comprend le réglage automatique du produit, le filtrage numérique du signal et la surveillance permanente du système. En option, le détecteur peut être équipé d'une connexion WiFi et du système mesuNET pour l'accès à distance aux diagnostics et aux mises à jour du firmware.
Le METRON 07 FlatLine répond aux exigences des systèmes HACCP, IFS, BRC et SQF. La construction entièrement en inox avec design hygiénique satisfait aux exigences strictes de l'industrie alimentaire en matière de nettoyabilité et de prévention des contaminations. Contactez-nous pour évaluer la conformité aux normes spécifiques de votre production.
Sur demande, nous fournissons une version ATEX pour utilisation en atmosphère explosive. Le détecteur peut également être fourni dans une couleur non standard selon les exigences du client.
La livraison standard comprend la tête de détection, l'unité de contrôle AMD 07, les câbles de connexion, le matériel d'installation et le manuel d'utilisation. En option, nous fournissons des dispositifs d'alarme (balise, avertisseur sonore), un entonnoir remplaçable, un module WiFi, des pièces d'essai et le logiciel mesuSET pour le pilotage via ordinateur portable. Après l'installation, nous assurons la mise en service, la formation du personnel et fournissons un service autorisé tout au long de la période d'utilisation.
