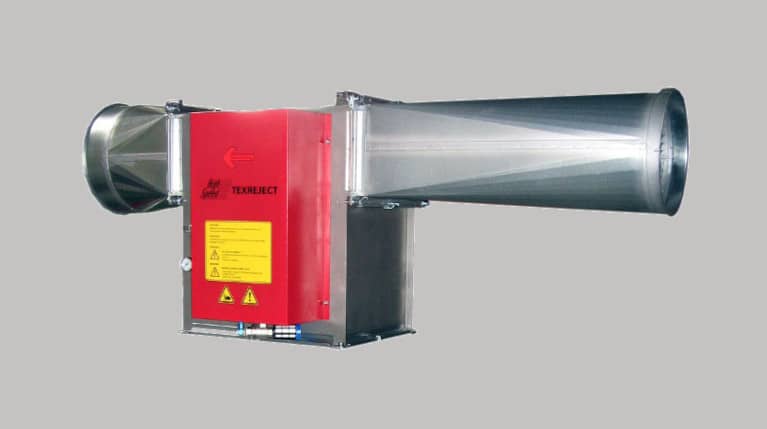

Unité d’éjection à haute vitesse High Speed TEXREJECT
L’unité d’éjection à haute vitesse High Speed TEXREJECT a été conçue pour éliminer les contaminants métalliques se trouvant dans des fibres textiles transportés par une tuyauterie de transport pneumatique (sous pression ou sous vide). Cette unité d’éjection est généralement utilisée en combinaison avec un détecteur de métaux METRON 05 PowerLine qui est capable de détecter les inclusions métalliques dans un flux de matière se déplaçant à une vitesse de 30 m/s. Ces métaux sont ensuite éjectés par l’unité High Speed TEXREJECT de manière à ce que le produit final ne contienne plus aucune inclusion métallique indésirable. Cette unité à haute vitesse a été conçue de manière à ce que la commutation entre les états (l’éjection) soit ultrarapide – elle ne prend que 0,05 seconde. L’éjection des métaux est ainsi très précise même lorsque la vitesse de transport est élevée et les pertes en matière bonne sont réduites au maximum.
La structure de l’unité d’éjection est très robuste et résistante. Après plus de 300 000 cycles d’éjection, aucune trace d’usure n’est visible.
Cette unité d’éjection est habituellement installée sur une tuyauterie ayant un diamètre de 220, 250, 300, 350 et 400 mm. Sur demande, il sera possible de fournir une unité destinée à des tuyauteries ayant d’autres dimensions.
Associée à un contenant de rétention approprié, l’unité d’éjection pourra également être utilisée sur des système de transport sous vide.
L’installation de l’unité d’éjection est simple et rapide.
Nous garantissons les tests dans les trois jours!
Assurez-vous que notre équipement répond parfaitement à vos attentes!
Nous testons GRATUITEMENT votre matériel sur nos séparateurs magnétiques!
Les détecteurs de métaux industriels pour un transport sous pression sont conçus pour le contrôle de matières en vrac transportées pneumatiquement — aussi bien sous pression que par aspiration. Ils sont principalement utilisés par les transformateurs de plastiques (granulé, granulé recyclé, flocons), les fabricants et recycleurs de fibres textiles, l'industrie chimique et les établissements pharmaceutiques. Les détecteurs capturent les particules métalliques libres ainsi que les métaux cachés sous forme d'inclusions à l'intérieur d'un granulé ou d'une fibre, sans interrompre le flux de matière.

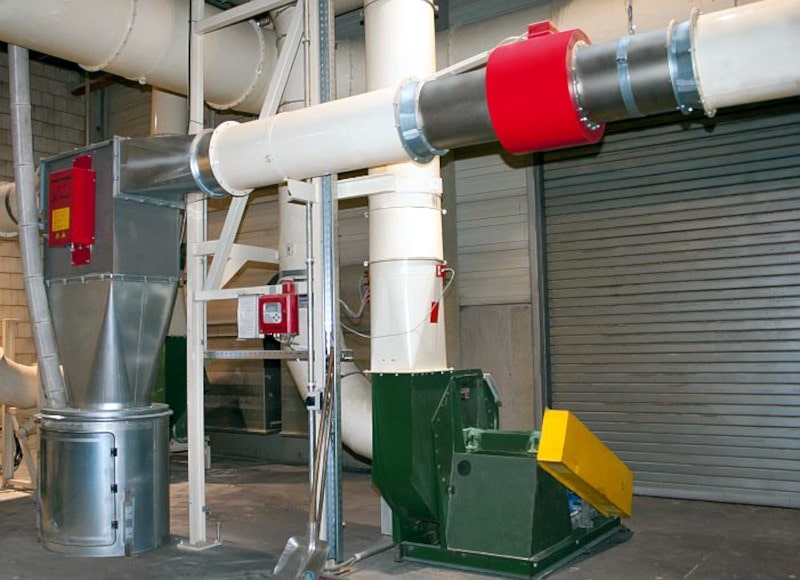

Le détecteur est intégré directement dans la conduite pneumatique. Le matériau contrôlé traverse la bobine de détection, qui capte le signal généré par la présence d'un contaminant métallique. Après détection, un volet d'éjection haute vitesse s'ouvre automatiquement, le contaminant ainsi qu'une partie du matériau sont redirigés vers la trémie de rejet, et le volet revient en position initiale. L'ensemble du cycle est automatique. Grâce à un temps de commutation de 0,05 s, les pertes de bon matériau sont minimales.
La sensibilité dépend du diamètre de l'ouverture, de la vitesse du matériau, de sa densité et d'autres paramètres. À titre indicatif : le modèle P-TRON 05 GM V2 avec une ouverture Ø38 mm détecte une sphère en fer à partir de 0,4 mm de diamètre et une sphère en inox à partir de 0,8 mm. Le modèle P-TRON 03 FM avec Ø38 mm détecte les métaux ferreux et non ferreux à partir de 0,6 mm et l'inox à partir de 1,0 mm. Nous recommandons de vérifier la sensibilité exacte pour votre application spécifique par un test de votre matériau — les tests sont réalisés gratuitement avec un résultat garanti sous trois jours.
Nous proposons des diamètres d'ouverture de 38 mm (P-TRON 03 FM, P-TRON 05 GM V1/V2) jusqu'à 630 mm (METRON 05 PowerLine). Tous les modèles supportent des vitesses de transport de 0,5 à 30 m/s. Nous installons les détecteurs dans des conduites horizontales et verticales. Les diamètres et géométries non standard sont traités individuellement sur mesure — contactez-nous avec votre spécification.
Pour les modèles P-TRON 03 FM, P-TRON 05 GM V1 et P-TRON 05 GM V2, aucune Metal Free Zone n'est requise — les détecteurs peuvent être raccordés directement à la conduite métallique existante. Le METRON 05 PowerLine utilise un design breveté permettant une intégration sans tube capteur supplémentaire, ce qui le rend insensible aux interférences électromagnétiques de la structure environnante. L'installation est rapide dans tous les cas et ne nécessite pas d'interventions importantes sur la ligne.
L'unité d'éjection à haute vitesse High Speed TEXREJECT est une unité de rejet haute vitesse conçue pour être utilisée en combinaison avec le détecteur METRON 05 PowerLine. Elle s'applique dans les applications où le matériau traverse la conduite à des vitesses allant jusqu'à 30 m/s — typiquement des fibres textiles ou des matières premières granulées. Grâce à un temps de commutation de 0,05 s et une construction robuste pouvant supporter 300 000 cycles d'éjection sans usure visible, elle permet d'éjecter avec précision les contaminants métalliques avec des pertes minimales de produit propre. L'unité convient aussi bien au transport sous pression qu'au transport par aspiration.
Oui. Les modèles P-TRON 05 GM V1 et P-TRON 05 GM V2 peuvent être fournis avec certification ATEX pour une utilisation en atmosphère explosible. Si votre installation exige cette spécification, veuillez l'indiquer lors de votre demande — nous préparerons une solution sur mesure.
Nous prenons en charge l'intégralité du projet du début à la fin. Nous venons sur site, mesurons et concevons une solution, fabriquons l'équipement sur mesure, l'installons, le mettons en service et formons votre personnel. Nous assurons un service autorisé pendant toute la durée de fonctionnement. Avant votre décision d'achat, nous effectuons des tests gratuits de votre matériau — nous garantissons le résultat sous trois jours.
