Avantages d'un détecteur de métaux P-TRON 05 GM V2

  • Un détecteur de métaux destiné aux conduites de transport pneumatique
  • Un design hygiénique – une version intégralement en inox
  • Possibilité de fabriquer une version destinée aux produits en poudre
  • Une sensibilité défiant toute concurrence – il détecte des impuretés ayant un diamètre de 0,4 mm
  • Un détecteur destiné à une tuyauterie ayant un diamètre d’ouverture compris entre 38 et 200 mm
  • Niveau de protection : IP 66
  • Un détecteur destiné aussi bien à des tuyauteries horizontales que verticales
  • Une version ATEX destinée à être installée dans une atmosphère explosive
  • Aucune zone sans métal n’est exigée

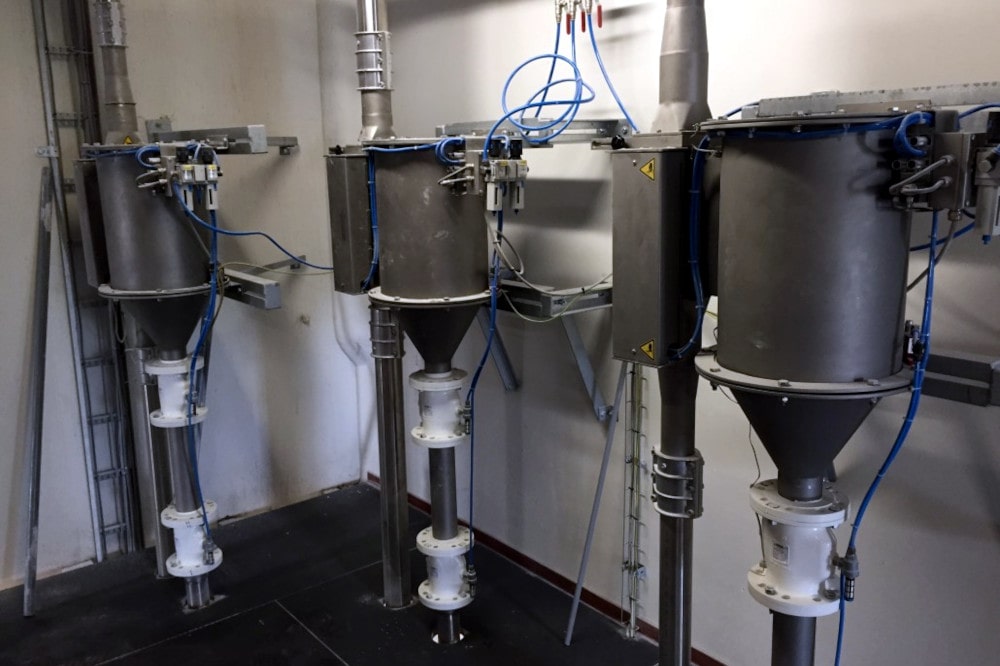

Détecteur de métaux pour tuyauteries P-TRON 05 GM V2

Le détecteur de métaux pour tuyauteries P-TRON 05 GM V2 a été conçu pour détecter des particules métalliques se trouvant dans des produits friables transportés par des conduites de transport sous vide ou sous pression. Il pourra être installé aussi bien sur une tuyauterie horizontale que sur une tuyauterie verticale. Il est fabriqué en acier inoxydable et ce, en mettant l’accent sur un design hygiénique.

Grâce à une technologie de détection ingénieuse, ce détecteur est insensible aux perturbations extérieures, ce qui lui permettra de détecter des inclusions métalliques dont la taille commence à 0,4 mm ! En standard, nous le fournissons avec un orifice d’entrée ayant un diamètre compris entre 38 et 200 mm. La version standard a été conçue pour des matières ayant une taille de 0,5 à 8,0 mm. En option, nous vous proposons également une version destinée aux produits en poudre et ce, à partir de 0,0 mm.

Ce détecteur est totalement automatique et il comporte un clapet d’éjection à haute vitesse qui permet d’éliminer très précisément les contaminants et de minimiser ainsi les pertes en produit de bonne qualité. Grâce à un temps de commutation extrêmement court de 50 ms, il est capable de détecter et d’éjecter les métaux même lorsque la matière se déplace à une vitesse de 30 m/s.

L’installation est très simple – aucune zone sans métal n’est exigée.

Ce détecteur est équipé d’une excellente unité de commande AMD 05 qui propose un grand nombre de fonctions avancées telles que le réglage automatique du produit, la calibration automatique ou une filtration numérique du système. Cette unité comporte un écran LCD à cinq lignes et elle est manipulée à l’aide de 4 touches ergonomiques. Sa manipulation est donc simple et intuitive.

Avantages majeurs d'un détecteur de métaux pour les tuyauteries

  • Détecteur de métaux pour transport pneumatique.
  • Détecte automatiquement et sépare tous les métaux, qu’ils soient libres ou cachés dans la matière.
  • Résistant aux perturbations extérieures.
  • Une détection des métaux très précise et fiable.
  • Possibilité de fournir une version spéciale destinée aux matériaux abrasifs ou une version conçue pour travailler en milieu explosif – avec certificat ATEX.

Principe de fonctionnement du détecteur

Le détecteur de métaux de la gamme P-TRON est installé sur une tuyauterie qui assure le transport pneumatique de produits friables. La matière contrôlée traverse une bobine de détection. Si la matière contient des inclusions ou des contaminants métalliques, la bobine détectera la présence de ces métaux et émettra un signal entraînant l’ouverture du clapet d’éjection. Le contaminant métallique et une petite quantité de matière seront redirigés vers la trémie de la matière « pas bonne ». Le clapet reprendra ensuite automatiquement sa position d’origine. Le fonctionnement du détecteur et celui de l’éjection des contaminants sont totalement automatiques.

Grâce au clapet d’éjection à haute vitesse qui a été utilisé, son fonctionnement est très rapide et précis, ce qui permet de minimiser les pertes en matière bonne. Le temps réservé à l’éjection de la matière peut être réglé.

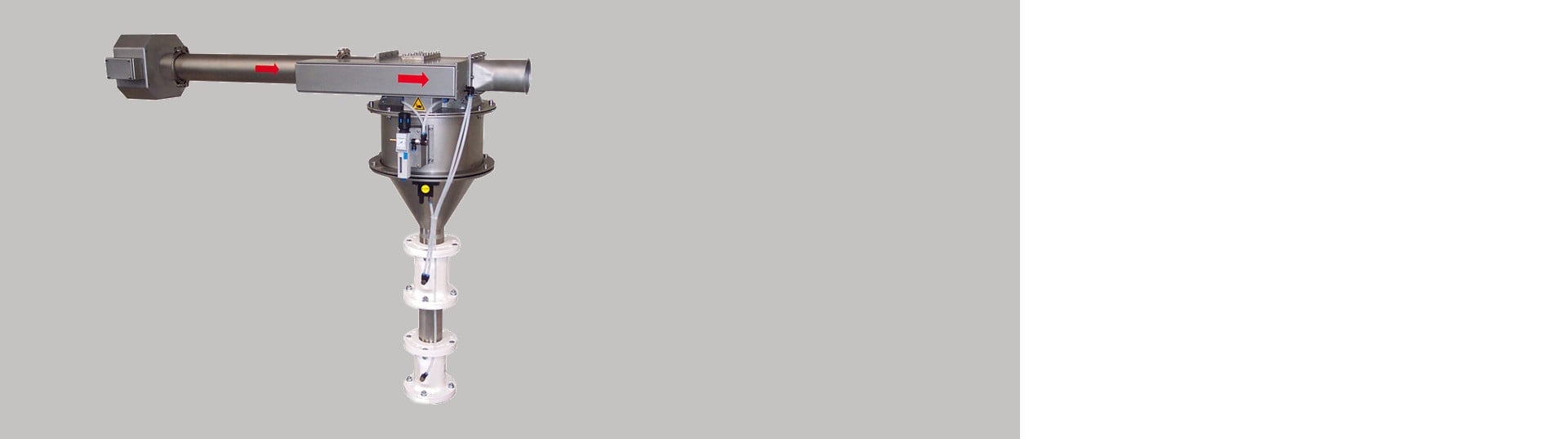

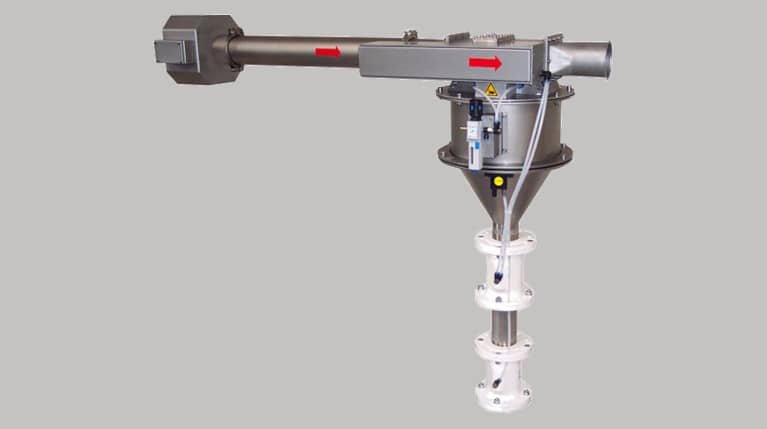

Installation à l’horizontale

Horizontální instalace detektoru kovů P-TRON 05 GM V1

Installation à la verticale

Vertikální instalace detektoru kovů P-TRON 05 GM V1

Le détecteur de métaux pour les tuyauteries P-TRON 05 GM V2 est:

  • Fiable – en fonction et détection des métaux
  • Simple – en installation et manipulation
  • Rapide – en réaction et nettoyage

Équipements en option

Les détecteurs P-TRON 05 GM V2 peuvent être fournis avec une large palette d’équipements en option:

  • Dispositif d’avertissement – phare, buzzer, etc.
  • Compteur des cycles d’éjection
  • mesuSET – commande du détecteur par le biais d’un ordinateur portable
  • mesuNET – possibilité d’accéder à l’équipement à distance

Version spéciale

Vous avez des exigences spécifiques en termes de réalisation de votre détecteur de métaux ? Parmi les demandes les plus fréquentes, on trouvera:

  • Unité de contrôle intégrée
  • Version en couleur sur demande
  • Version destinée à être installée dans une atmosphère explosive
  • Un plus grand contenant destiné aux contaminants
  • Un clapet d’éjection en inox poli
  • Clapet d’éjection destiné aux produits en poudre

Contactez-nous nous préparerons une solution directement pour vous.

Dimensions

P-TRON 05 GM V2 H – installation à l’horizontale
Ø AB (mm)C (mm)D (mm)E (mm)G (mm)Ø H (mm)K (mm)L (mm)M (mm)Ø N (mmp
Taille 1 38, 45, 50, 55, 60 398 480 1286 350 175 60 187 90 160 11,5
Taille 2 60, 70, 75, 80 340 430 1410 350 175 89 187 98 160 11,5
Taille 3 85 / 100 / 120 660 / 296 / 310 669 1447 453 235 89 200 96 170 13
Taille 4 150 / 200 380 / 450 1055 / 915 3040 690 345 200 250 340 350 13
P-TRON 05 GM V2 V UP – installation à la verticale
Ø AB (mm)C (mm)D (mm)E (mm)G (mm)Ø H (mm)K (mm)L (mm)M (mm)Ø N (mmp
Taille 1 38, 45, 50, 55, 60 398 340 1500 350 175 60 473 246 160 11,5
Taille 2 60, 70, 75, 80 480 430 1620 350 175 89 473 250 160 11,5
Taille 3 85 / 100 / 120 430 / 296 / 310 669 1630 453 235 89 538 324 170 13
Taille 4 150 / 200 380 / 450 1055 / 915 2873 690 345 200 250 520 350 13
P-TRON 05 GM V2 V DOWN – installation à la verticale
Ø AB (mm)C (mm)D (mm)E (mm)G (mm)Ø H (mm)K (mm)L (mm)M (mm)Ø N (mmp
Taille 1 38, 45, 50, 55, 60 398 340 1500 350 175 60 473 246 160 11,5
Taille 2 60, 70, 75, 80 480 430 1620 350 175 89 473 250 160 11,5
Taille 3 85 / 100 / 120 430 / 296 / 310 669 1630 453 235 89 538 324 170 13
Taille 4 150 / 200 380 / 450 1055 / 915 2873 690 345 200 250 520 350 13

Afin qu’il satisfasse pleinement à vos besoins et exigences, nous pouvons vous fournir un détecteur de métaux gravitaire ayant une autre hauteur, un autre diamètre d’ouverture, un autre châssis, etc.

N’hésitez pas à nous contacter pour que nous puissions vous préparer une solution qui soit à la mesure de vos besoins.

Sensibilité du détecteur

La sensibilité du détecteur dépendra de nombreux paramètres tels que le diamètre de l’ouverture (au plus le diamètre est petit, au plus la sensibilité du détecteur sera élevée), la vitesse de la matière, la densité du produit, sa température, son humidité, etc.

Afin que nous puissions sélectionner le détecteur de métaux qui répond le mieux à vos besoins et qui a une sensibilité qui répond aux exigences de votre application, nous vous recommandons de faire tester votre matière. Ces tests sont réalisés gratuitement. N’hésitez pas à nous contacter pour que nous puissions nous mettre d’accord sur la réalisation des tests et sur l’envoi d’échantillons de matière.

Tableau de la sensibilité du détecteur P-TRON 05 GM V2

ModelP-TRON 05 GM V2 38P-TRON 05 GM V2 45P-TRON 05 GM V2 50P-TRON 05 GM V2 55P-TRON 05 GM V2 60P-TRON 05 GM V2 65P-TRON 05 GM V2 70P-TRON 05 GM V2 75P-TRON 05 GM V2 80P-TRON 05 GM V2 100P-TRON 05 GM V2 120
Diamètre de l’ouverture (mm) 38 45 50 55 60 65 70 75 80 100 120
Bille en Fe (mm) 0,4 0,5 0,6
Bille en NonFe (mm) 0,5 0,7 0,7
Bille SS (mm) 0,8 0,9 1,0

Unité de commande AMD 05

Pour que chaque détecteur puisse fonctionner convenablement, il est indispensable qu’il soit équipé d’une unité de commande de qualité. Notre unité de commande est fabriquée en mettant l’accent sur un haut niveau de qualité de finition et sur un haut niveau de qualité des composants utilisés.

Unité de commande AMD 05Il en résulte une unité de commande qui est stable et qui vous propose un grand nombre de fonctions (la liste ci-dessous est loin d’être exhaustive):

  • Réglage automatique du produit avec suppression des interférences et calibration automatique de la sensibilité
  • Filtration numérique du signal pour une stabilité maximale dans un milieu exigeant
  • Suivi du bon fonctionnement du système
  • Commande tactile – design moderne
  • Commande simple et intuitive, à l’aide de 4 touches – essentiel pour la manipulation du détecteur
  • Écran LCD à cinq lignes
  • Possibilité de sauvegarder en mémoire jusqu’à 500 produits
  • Possibilité de se connecter à distance – diagnostic, modification des paramètres, mise à jour du logiciel

Contenu des fournitures

Les détecteurs P-TRON 05 GM V2 sont fournis avec les composants suivants:

  • Tête de détection
  • Unité de commande
  • Unité de séparation
  • Câbles de raccordement
  • Notice utilisateur
  • Alimentation: 100 – 240 V AC, 50/60 Hz
  • Puissance absorbée: 50 W
  • Niveau de protection: IP 54
  • Température d’exploitation min.: - 10 °C
  • Température d’exploitation max.: + 50 °C
  • Humidité relative de l’air: 0 – 95 % (sans condensation)
  • Vitesse de transport: 0,5 – 30 m/s
  • Pression d’air requise : 6 à 10 bars
  • Consommation en air comprimé: 0,2 l pour la séparation
  • Matière traitée: 0,5 – 8,0 mm
  • Matière (option Powder) : 0,0 – 2,0 mm
  • Câble d’alimentation: 1,8 m, avec fiche
