Avantages d'un détecteur de métaux P-TRON 05 GM V1

  • Un détecteur de métaux destiné aux conduites de transport pneumatique
  • Idéal pour détecter des métaux dans les granulés de plastique
  • Un détecteur destiné aussi bien à des tuyauteries horizontales que verticales
  • Une version ATEX destinée aux atmosphères explosives
  • Un temps de commutation ultrarapide – seulement 0,05 s
  • Une sensibilité défiant toute concurrence – il détecte des impuretés ayant un diamètre de 0,6 mm
  • Un détecteur destiné à une tuyauterie ayant un diamètre d’ouverture compris entre 38 et 120 mm
  • Aucune zone sans métal n’est exigée
  • Des pertes minimales en matière bonne

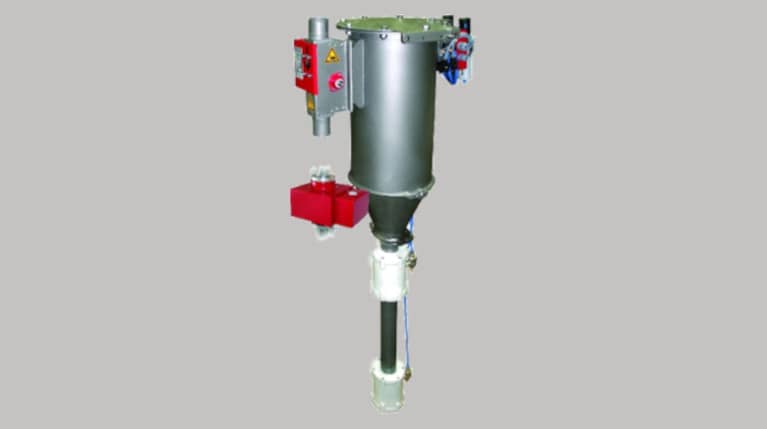

Détecteur de métaux pour tuyauteries P-TRON 05 GM V1

Le détecteur de métaux pour tuyauteries P-TRON GM V1 a un prix très avantageux et il a été conçu pour détecter des particules métalliques se trouvant dans des produits friables transportés par des conduites de transport sous vide. Il pourra être installé aussi bien sur une tuyauterie horizontale que sur une tuyauterie verticale. Il est souvent utilisé pour détecter les inclusions métalliques présentes dans des matières plastiques (granulés, regranulés, flocons, etc.).

Ce détecteur est totalement automatique et il comporte un clapet d’éjection à haute vitesse qui permet d’éliminer très précisément les contaminants et de minimiser ainsi les pertes en produits de bonne qualité.

Parmi les principaux atouts de ce détecteur de métaux, on trouvera principalement son prix très avantageux, grâce auquel vous aurez un rapide retour sur investissements, et sa facilité d’installation.

En standard, nous fournissons ce détecteur avec un orifice d’entrée ayant un diamètre compris entre 30 et 80 mm.

La manipulation de l’unité de commande est très simple, l’unité est stable et résistante

Avantages majeurs d'un détecteur de métaux pour les tuyauteries

  • Détecteur de métaux pour transport pneumatique.
  • Détecte automatiquement et sépare tous les métaux, qu’ils soient libres ou cachés dans la matière.
  • Résistant aux perturbations extérieures.
  • Une détection des métaux très précise et fiable.
  • Possibilité de fournir une version spéciale destinée aux matériaux abrasifs ou une version conçue pour travailler en milieu explosif – avec certificat ATEX.

Principe de fonctionnement du détecteur

Le détecteur de métaux de la gamme P-TRON est installé sur une tuyauterie qui assure le transport pneumatique de produits friables. La matière contrôlée traverse une bobine de détection. Si la matière contient des inclusions ou des contaminants métalliques, la bobine détectera la présence de ces métaux et émettra un signal entraînant l’ouverture du clapet d’éjection. Le contaminant métallique et une petite quantité de matière seront redirigés vers la trémie de la matière « pas bonne ». Le clapet reprendra ensuite automatiquement sa position d’origine. Le fonctionnement du détecteur et celui de l’éjection des contaminants sont totalement automatiques.

Grâce au clapet d’éjection à haute vitesse qui a été utilisé, son fonctionnement est très rapide et précis, ce qui permet de minimiser les pertes en matière bonne. Le temps réservé à l’éjection de la matière peut être réglé.

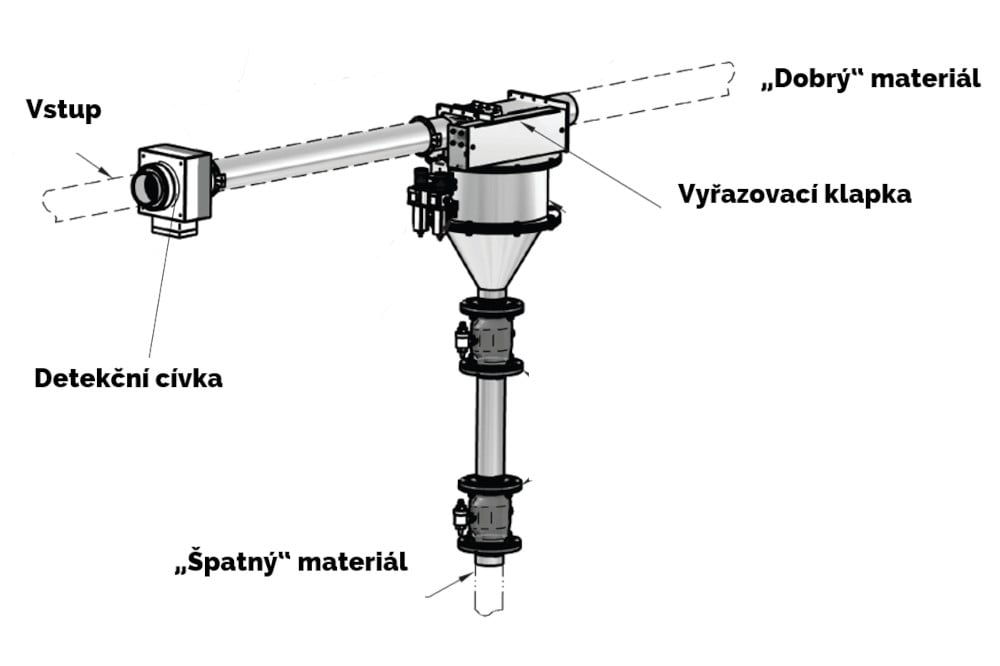

Installation à l’horizontale

Horizontální instalace detektoru kovů P-TRON 05 GM V1

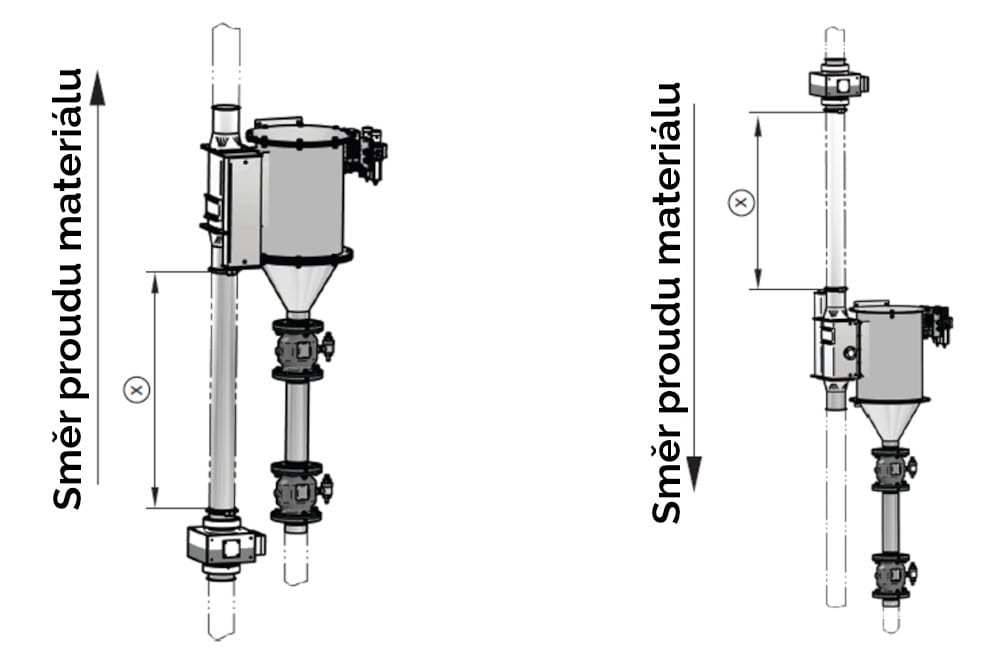

Installation à la verticale

Vertikální instalace detektoru kovů P-TRON 05 GM V1

Le détecteur de métaux pour les tuyauteries P-TRON 05 GM V1 est:

  • Fiable – en fonction et détection des métaux
  • Simple – en installation et manipulation
  • Rapide – en réaction et nettoyage

Équipements en option

Les détecteurs P-TRON 05 GM V1 peuvent être fournis avec une large palette d’équipements en option:

  • Dispositif d’avertissement – phare, buzzer, etc.
  • Compteur des cycles d’éjection
  • mesuSET – commande du détecteur par le biais d’un ordinateur portable
  • mesuNET – possibilité d’accéder à l’équipement à distance

Version spéciale

Vous avez des exigences spécifiques en termes de réalisation de votre détecteur de métaux ? Parmi les demandes les plus fréquentes, on trouvera:

  • Unité de contrôle intégrée
  • Version en couleur sur demande
  • Version destinée à être installée dans une atmosphère explosive
  • Un plus grand contenant destiné aux contaminants
  • Un clapet d’éjection en inox poli

Contactez-nous nous préparerons une solution directement pour vous.

Dimensions

P-TRON 05 GM V1 H – installation à l’horizontale
Ø AB (mm)C (mm)D (mm)E (mm)G (mm)Ø H (mm)K (mm)L (mm)M (mm)Ø N (mmp
Taille 1 38, 45, 50, 55, 60 270 340 1286 350 175 60 187 90 160 11,5
Taille 2 60, 70, 75, 80 310 430 1410 350 175 89 187 98 160 11,5
Taille 3 85, 100″, 120″ 430 / 280 / 280 669 1116 453 233 89 200 96 170 13
P-TRON 05 GM V1 V UP – installation à la verticale
ØAB (mm)C (mm)D (mm)E (mm)G (mm)Ø H (mm)K (mm)L (mm)M (mm)Ø N (mmp
Taille 1 38, 45, 50, 55, 60 398 340 1500 350 175 60 473 246 160 11,5
Taille 2 60, 70, 75, 80 480 430 1620 350 175 89 473 250 160 11,5
Taille 3 85, 100″, 120″ 660 / 298 / 310 669 1630 453 233 89 538 324 170 13
P-TRON 05 GM V1 V DOWN – installation à la verticale
ØAB (mm)C (mm)D (mm)E (mm)G (mm)Ø H (mm)K (mm)L (mm)M (mm)Ø N (mmp
Taille 1 38, 45, 50, 55, 60 398 340 1500 350 175 60 473 246 160 11,5
Taille 2 60, 70, 75, 80 480 430 1620 350 175 89 473 250 160 11,5
Taille 3 85, 100″, 120″ 660 / 298 / 310 669 1630 453 233 89 538 324 170 13

Afin qu’il satisfasse pleinement à vos besoins et exigences, nous pouvons vous fournir un détecteur de métaux gravitaire ayant une autre hauteur, un autre diamètre d’ouverture, un autre châssis, etc.

N’hésitez pas à nous contacter pour que nous puissions vous préparer une solution qui soit à la mesure de vos besoins.

Sensibilité du détecteur

La sensibilité du détecteur dépendra de nombreux paramètres tels que le diamètre de l’ouverture (au plus le diamètre est petit, au plus la sensibilité du détecteur sera élevée), la vitesse de la matière, la densité du produit, sa température, son humidité, etc.

Afin que nous puissions sélectionner le détecteur de métaux qui répond le mieux à vos besoins et qui a une sensibilité qui répond aux exigences de votre application, nous vous recommandons de faire tester votre matière. Ces tests sont réalisés gratuitement. N’hésitez pas à nous contacter pour que nous puissions nous mettre d’accord sur la réalisation des tests et sur l’envoi d’échantillons de matière.

Tableau de la sensibilité du détecteur P-TRON 05 GM V1

ModelP-TRON 05 GM V1 38P-TRON 05 GM V1 45P-TRON 05 GM V1 50P-TRON 05 GM V1 55P-TRON 05 GM V1 60P-TRON 05 GM V1 65P-TRON 05 GM V1 70P-TRON 05 GM V1 75P-TRON 05 GM V1 80P-TRON 05 GM V1 100P-TRON 05 GM V1 120
Diamètre de l’ouverture (mm) 38 45 50 55 60 65 70 75 80 100 120
Bille en Fe (mm) 0,6 0,9 1,2
Bille en NonFe (mm) 0,6 1,0 1,2
Bille SS (mm) 1,0 1,5 1,75

Unité de commande AMD 05

Pour que chaque détecteur puisse fonctionner convenablement, il est indispensable qu’il soit équipé d’une unité de commande de qualité. Notre unité de commande est fabriquée en mettant l’accent sur un haut niveau de qualité de finition et sur un haut niveau de qualité des composants utilisés.

Unité de commande AMD 05Il en résulte une unité de commande qui est stable et qui vous propose un grand nombre de fonctions (la liste ci-dessous est loin d’être exhaustive):

  • Réglage automatique du produit avec suppression des interférences et calibration automatique de la sensibilité
  • Filtration numérique du signal pour une stabilité maximale dans un milieu exigeant
  • Suivi du bon fonctionnement du système
  • Commande tactile – design moderne
  • Commande simple et intuitive, à l’aide de 4 touches – essentiel pour la manipulation du détecteur
  • Écran LCD à cinq lignes
  • Possibilité de sauvegarder en mémoire jusqu’à 500 produits
  • Possibilité de se connecter à distance – diagnostic, modification des paramètres, mise à jour du logiciel

Contenu des fournitures

Les détecteurs P-TRON 05 GM V1 sont fournis avec les composants suivants:

  • Tête de détection
  • Unité de commande
  • Unité de séparation
  • Câbles de raccordement
  • Notice utilisateur
  • Alimentation: 100 – 240 V AC, 50/60 Hz
  • Puissance absorbée: 50 W
  • Niveau de protection: IP 54
  • Température d’exploitation min.: - 10 °C
  • Température d’exploitation max.: + 50 °C
  • Humidité relative de l’air: 0 – 95 % (sans condensation)
  • Vitesse de transport: 0,5 – 30 m/s
  • Pression d’air requise : 6 à 10 bars
  • Consommation en air comprimé: 0,2 l pour la séparation
  • Matière traitée: 0,5 – 8,0 mm
  • Câble d’alimentation: 1,8 m, avec fiche
