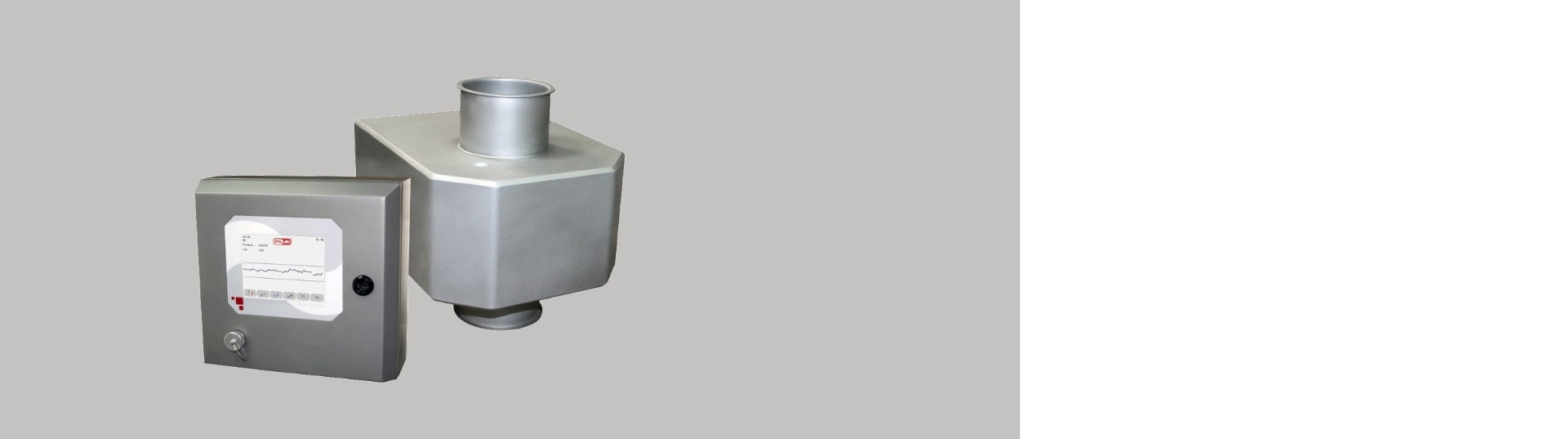

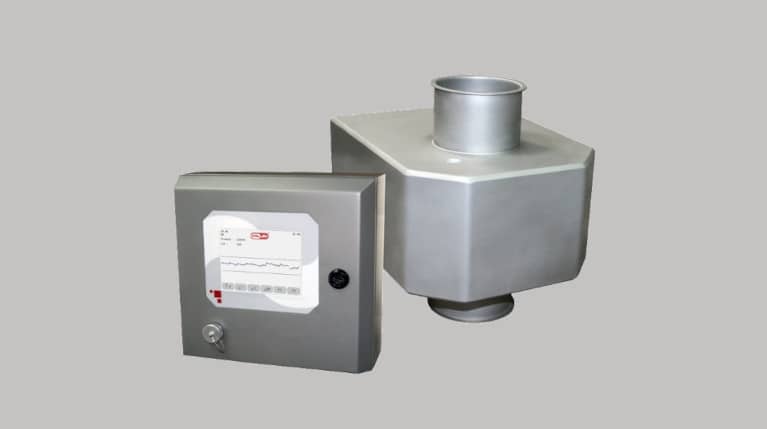

Détecteur de métaux gravitaire METRON 07 PowerLine
Le très sensible détecteur de métaux gravitaire METRON 07 PowerLine a été conçu pour détecter des particules métalliques se trouvant dans des produits friables transportés dans des réseaux de tuyauterie. Il est également possible de l’installer sur des tuyauteries sous pression.
Grâce à sa faible hauteur et à ses dimensions compactes, le détecteur METRON 07 PowerLinepeut être facilement intégré dans la tuyauterie existante.
Le détecteur METRON 07 est synonyme de détecteurs de métaux ayant une précision de détection maximale et une fiabilité très élevée.La bobine du détecteur comporte plusieurs couches de blindage et aucun tube en plastique n’est nécessaire pour le capteur. De ce fait, le détecteur est insensible aux perturbations électromagnétiques extérieures, ce qui lui permet de réaliser une détection des métaux extrêmement précise.
Il est fabriqué en acier inoxydable et ce, en mettant l’accent sur un design hygiénique.Il ne comporte aucun recoin ni poche cachée où la matière pourrait se déposer !
Ce détecteur est équipé d’une unité de commande AMD 07 qui propose un grand nombre de fonctions avancées. Cette unité comporte un écran tactile, sa manipulation est donc simple et intuitive.Il permet un suivi permanent des composants électroniques et mécaniques. Le système mesuNET vous permet d’accéder à cet équipement à distance. L’unité fait partie du détecteur, mais elle pourra cependant aussi être installée hors du détecteur.
En standard, nous fournissons ce détecteur gravitaire pour des tuyauteries ayant un diamètre compris entre 50 et 300 mm.
Avantages majeurs d'un détecteur de métaux gravitaire
- Détecteur de métaux comprenant un orifice, conçu pour être installé dans les tuyauteries de transport sous pression. Détecte toutes les particules métalliques, qu’elles soient libres ou sous forme d’inclusion dans le produit final. Résistant aux perturbations électromagnétiques.
- Une manipulation étonnamment simple.
- Satisfait aux exigences de qualité imposés par les systèmes HACCP, IFS, BRC et SQF.
- Un équipement universel et flexible qui peut être très facilement adapté aux besoins spécifiques des clients.
Le détecteur de métaux gravitaire METRON 07 PowerLine est:
- Fiable – en fonctionnalité et détection des métaux
- Résistant – en technologie et performances
- Conforme - en design et gestion des données
Équipements en option
Les détecteurs METRON 07 PowerLine peuvent être fournis avec une large palette d’équipements en option:
- Dispositifs d’avertissement – phare, buzzer
- mesuSET – commande du détecteur par le biais d’un ordinateur portable
- mesuNET – possibilité d’accéder à l’équipement à distance
- Étalons d’essais
Version spéciale
Vous avez des exigences spécifiques en termes de réalisation de votre détecteur de métaux ? Parmi les demandes les plus fréquentes, on trouvera:
- Version pouvant être installée dans une atmosphère explosive (ATEX)
- Couleur sur demande
- Version Alutron – aucun faux signal dû à un film métallisé – Brevet n° 4342826

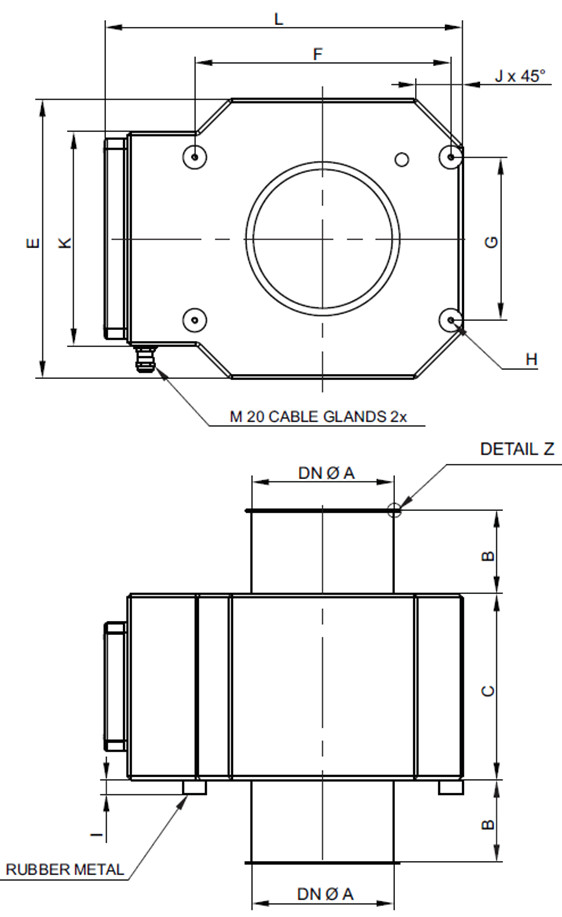

Dimensions
| A: (mm) | B: (mm) | C: (mm) | D: (mm) | E: (mm) | F: (mm) | G: (mm) | H: (mm) | I: (mm) |
|---|---|---|---|---|---|---|---|---|
| 50 | 70 | 86 | 100 | 8xM5 | 220 | 300 | 100 | 180 |
| 70 | 70 | 86 | 100 | 8xM5 | 220 | 300 | 100 | 180 |
| 80 | 120 | 140 | 160 | 8xM5 | 300 | 300 | 154 | 215 |
| 100 | 120 | 140 | 160 | 8xM5 | 300 | 300 | 154 | 215 |
| 120 | 120 | 140 | 160 | 8xM5 | 300 | 300 | 154 | 215 |
| 150 | 200 | 225 | 246 | 8xM5 | 370 | 370 | 203 | 255 |
| 200 | 200 | 225 | 246 | 8xM5 | 430 | 430 | 203 | 255 |
| 250 | 300 | 325 | 360 | 8xM5 | 530 | 530 | 322 | 180 |
| 300 | 300 | 325 | 360 | 8xM5 | 630 | 630 | 322 | 180 |
| J: (mm) | K: (mm) | L: (mm) | M: (mm) | N: (mm) | O: (mm) | P: (mm) | R: (mm) | Poids: (kg) |
|---|---|---|---|---|---|---|---|---|
| 250 | 260 | 310 | - | - | 72 | 4xM5 | 490 | 25 |
| 250 | 260 | 310 | - | - | 130 | 4xM5 | 490 | 25 |
| 330 | 340 | 400 | 35 | 10 | 108 | 6xM5 | 650 | 35 |
| 330 | 340 | 400 | 28 | 10 | 130 | 6xM5 | 650 | 40 |
| 330 | 390 | 450 | 28 | 10 | 150 | 6xM5 | 700 | 45 |
| 380 | 405 | 470 | 36 | 5 | 180 | 6xM5 | 800 | 55 |
| 460 | 605 | 670 | 37 | 5 | 230 | 6xM5 | 1000 | 65 |
| 560 | 605 | 665 | 48 | 5 | 280 | 6xM5 | 1200 | 130 |
| 660 | 805 | 865 | 50 | 5 | 366 | 8xM10 | 1400 | 160 |
Afin qu’il satisfasse pleinement à vos besoins et exigences, nous pouvons vous fournir un détecteur de métaux gravitaire ayant une autre hauteur, un autre diamètre d’ouverture, un autre châssis, etc.
Veuillez nous spécifier les modifications que vous souhaiteriez obtenir afin que nous puissions vous préparer une offre qui répond exactement aux besoins de vos ateliers.
Metal free zone » (zone sans métal) – ZSM
Pour que le détecteur de métaux fonctionne correctement, il est indispensable qu’aucun métal immobile (par exemple la structure du convoyeur, le carter du convoyeur) ni aucun métal mobile (par exemple les rouleaux du convoyeur) ne se trouve à proximité de l’ouverture du détecteur. C’est pour cela que, pour chaque détecteur, il sera nécessaire de définir ce qu’on appelle une « zone sans métal » (désignée ci-après uniquement « ZSM »), soit une zone sans métaux mobiles et/ou immobiles. L’ouverture du détecteur de métaux doit ensuite être placée au centre de la ZSM. En respectant la ZSM lors de l’installation de votre détecteur, vous éviterez l’apparition de faux signaux et de fausses éliminations de produits et vous contribuerez au bon fonctionnement du détecteur.
Nous contacter – nous vous aiderons à calculer la ZSM pour les métaux mobiles et/ou immobiles.
Le principal atout de ce détecteur de métaux réside dans le fait qu’il ne nécessite aucune zone sans métal.
Sensibilité du détecteur
La sensibilité du détecteur dépendra de nombreux paramètres tels que les dimensions de l’ouverture (au plus la hauteur de l’ouverture est basse, au plus la sensibilité du détecteur sera élevée), la vitesse du convoyeur, la densité du produit, sa température, son humidité,etc.
Afin que nous puissions sélectionner le détecteur de métaux qui répond le mieux à vos besoins et qui a une sensibilité qui répond aux exigences de votre application, nous vous recommandons de faire tester votre matière. Ces tests sont réalisés gratuitement. N’hésitez pas à nous contacter pour que nous puissions nous mettre d’accord sur la réalisation des tests et sur l’envoi d’échantillons de matière.
Tableau de la sensibilité du détecteur METRON 07 PowerLine
| Model | 50 | 60 | 80 | 100 | 120 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|
| Sensibilité – bille en acier ayant un diamètre de (mm) | 0,25 | 0,3 | 0,4 | 0,5 | 0,6 | 0,7 | 0,8 | 1,0 | 1,2 |
Unité de commande AMD 07
Pour que chaque détecteur puisse fonctionner convenablement, il est indispensable qu’il soit équipé d’une unité de commande de qualité. Notre unité de commande est fabriquée en mettant l’accent sur un haut niveau de qualité de finition et sur un haut niveau de qualité des composants utilisés.
Il en résulte une unité de commande qui est stable et qui vous propose un grand nombre de fonctions (la liste ci-dessous est loin d’être exhaustive):
- Communication Éthernet = une flexibilité illimitée
- Unité de commande compacte
- Réglage automatique du produit avec suppression des interférences et calibration automatique de la sensibilité
- Suivi dynamique et automatique – la sensibilité du détecteur est maximale
- Filtration numérique du signal pour une stabilité maximale dans un milieu exigeant
- Suivi du bon fonctionnement du système
- La zone de détection étroite garantit un positionnement précis des métaux dans le champ de détection – la détection est donc absolument précise
- Commande simple et intuitive – essentiel pour la manipulation du détecteur
- Écran en couleurs de 5,7“
- Possibilité de sauvegarder en mémoire jusqu’à 500 produits
- Possibilité de se connecter à distance – diagnostic, modification des paramètres, mise à jour du logiciel
- Connecteur USB – possibilité de sauvegarder les données, mise à jour rapide du logiciel, accélération des interventions de SAV
Contenu des fournitures
Les détecteurs METRON 07 PowerLine sont fournis avec les composants suivants:
- Tête de détection
- Unité de commande
- Câbles de raccordement
- Hardware d’installation
- Notice utilisateur
Carte de données
- Alimentation : 100 – 240 V AC, 50/60 Hz
- Puissance absorbée : max. 50 W
- Niveau de protection : IP 66
- Température d’exploitation min. : – 10 °C
- Température d’exploitation max. : + 50 °C
- Humidité relative de l’air : 0 – 95 % (sans condensation)
- Sous-pression : max. 0,5 bar
- Câble d’alimentation : 1,8 m, avec fiche
Le METRON 07 PowerLine est conçu pour les matériaux en vrac transportés dans des conduites sous pression – c'est le seul modèle de la gamme pouvant être installé dans des conduites sous pression (dépression max. 0,5 bar). Les autres modèles sont destinés à la chute libre (METRON 05 CR), au transport pneumatique (METRON 05 PowerLine) ou aux convoyeurs à bande. Si vous exploitez une conduite sous pression, le METRON 07 PowerLine est le bon choix.
La sensibilité dépend du diamètre de la conduite. En DN 50, il détecte une bille en acier de 0,25 mm de diamètre, en DN 100 à partir de 0,5 mm, en DN 150 à partir de 0,7 mm et en DN 300 à partir de 1,2 mm. La sensibilité étant également influencée par la densité, la température et l'humidité du produit, nous recommandons de tester votre matériau sur l'équipement – gratuitement, en trois jours.
Non. Le METRON 07 PowerLine est l'un des rares détecteurs ne nécessitant pas de zone sans métal – c'est-à-dire un espace libre de tout métal fixe ou mobile à proximité immédiate de l'ouverture. Cela simplifie considérablement l'intégration dans les lignes de production existantes et élimine les faux signaux causés par la structure du convoyeur.
Nous livrons le METRON 07 PowerLine en standard pour des conduites DN 50 à DN 300 mm. Sur demande, nous fabriquons le détecteur avec un autre diamètre d'ouverture, une autre hauteur ou un autre châssis. Les versions spéciales les plus courantes sont la version ATEX pour les environnements explosibles et la version Alutron – qui élimine les faux signaux causés par les films métallisés (Brevet n° 4342826).
Le détecteur répond aux exigences des systèmes qualité HACCP, IFS, BRC et SQF – la norme de l'industrie alimentaire. La construction entièrement en inox et le design hygiénique sans zones mortes garantissent un nettoyage et une désinfection faciles. L'indice de protection IP 66 permet une utilisation en environnement humide ; la plage de température de fonctionnement est de -10 °C à +50 °C.
L'unité de commande AMD 07 est équipée d'un écran tactile couleur de 5,7", d'une communication Ethernet et d'une mémoire pour 500 produits. Elle assure le réglage automatique du produit avec suppression des signaux parasites et la calibration automatique de la sensibilité. L'unité peut être installée directement dans le détecteur ou à distance ; le module optionnel mesuNET permet l'accès à distance et le diagnostic.
Nous prenons en charge l'ensemble du projet : nous nous déplaçons, effectuons les mesures, concevons une solution sur mesure, procédons à l'installation, à la mise en service et à la formation des opérateurs. Nous assurons ensuite un service après-vente agréé, sous garantie et hors garantie. Avant la commande, nous garantissons également la réalisation de tests de votre matériau sur l'équipement dans les trois jours – gratuitement.
