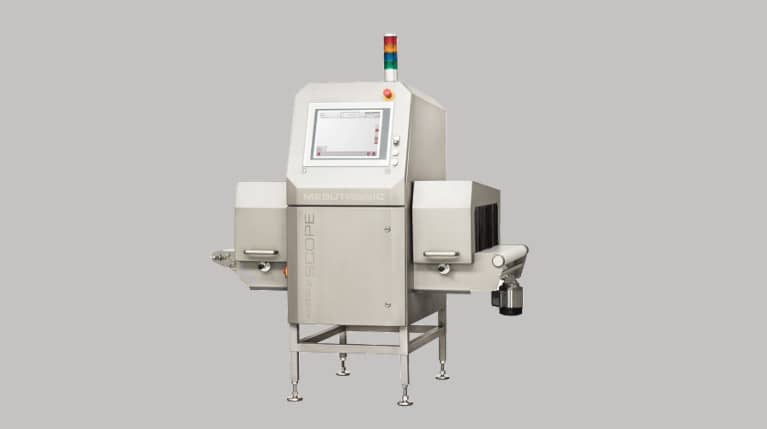

Système de contrôle à rayons X easySCOPE
Le système de contrôle à rayons X easySCOPE a été conçu pour effectuer un contrôle final de produits emballés.
Ce système de contrôle à rayons X est un système idéal qui vous garantit que vos produits emballés auront un excellent niveau de qualité. Il est généralement utilisé dans l’industrie alimentaire.
La principale différence par rapport à un détecteur de métaux réside dans le fait que le système de contrôle à rayons X easySCOPE permet de détecter non seulement les contaminants métalliques, mais aussi les contaminants non-métalliques tels que, par exemple, du verre, des plastiques ou de la pierre. Il est en effet possible que le produit final contienne ce type de contaminants dangereux et l’emploi d’un système de contrôle à rayons X industriel est la seule manière de détecter ces contaminants.Les normes relatives au contrôle qualité des produits finaux étant de plus en plus strictes dans le domaine de l’industrie alimentaire, l’emploi d’un système de contrôle à rayons X devient pratiquement une nécessité.
En ayant recours au système de contrôle aux rayons X easySCOPE, vous êtes certains d’avoir une fiabilité et une sécurité maximales. En parallèle, compte tenu de son excellent rapport prix/performances, ce système vous permet de faire des économies.
Principe de fonctionnement du système de contrôle aux rayons X :
Les ondes électromagnétiques émises par le générateur traversent le produit. De l’autre côté, le rayonnement non-absorbé est capté par les diodes du récepteur. La reconnaissance d’un corps étranger est ensuite réalisée sur la base de l’évaluation de la différence de densité entre le produit et l’inclusion éventuelle. Dans le cas des produits en aluminium ou des autres produits très conducteurs, la précision de la reconnaissance sera plusieurs fois celle obtenue avec un détecteur de métaux conventionnel basé sur l’action d’un champ magnétique.
Sécurité du produit
Le fait que le système de contrôle à rayons X soit capable de détecter non seulement des inclusions métalliques, mais aussi des impuretés non-métalliques (verre, pierres, plastiques, etc.) vous garantit une sécurité maximale et un produit final d’une excellente qualité. Il est également possible de contrôler des produits emballés dans un film métallisé. Il sera également possible d’exclure les clips de fermeture de la détection et/ou de surveiller qu’ils sont bien présents.
Des exigences minmales en termes de maintenance
Afin de réduire au maximum les frais de maintenance, les composants tels que le générateur et le récepteur des rayons X sont facilement accessibles par l’avant.
Équipements en option :
Le système de contrôle à rayons X easySCOPE peut être fourni avec une large palette d’équipements en option :
- Niveau de protection : IP 65
- Version hautes températures pouvant être installée dans un milieu où la température atteint 45 °C
- Système d’éjection – poussoir, jets d’air
- Box pour contaminants verrouillable
- Roulettes en inox
- Barres de guidage latérales en inox

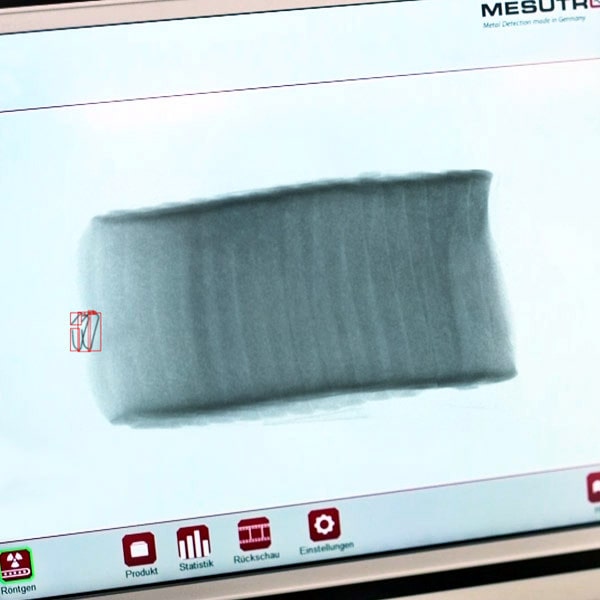

- Fonctions avancées en termes de traitement de l’image : masquage des clips
- Pesage de contrôle
- Système mesuNET – possibilité d’accéder à l’équipement à distance

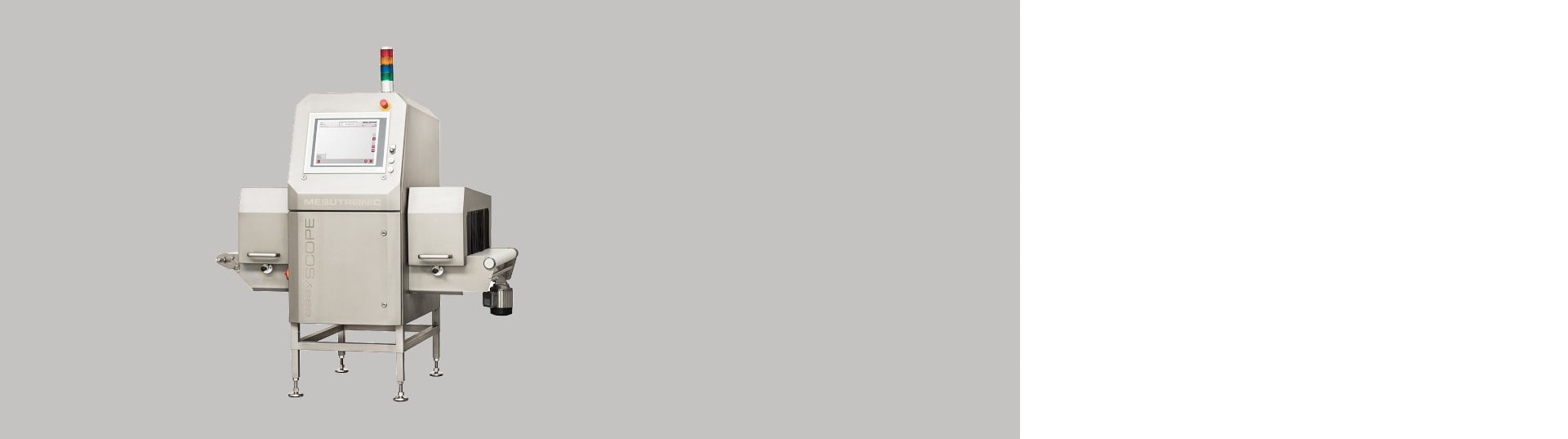

Dimensions
| Version | A | B | H |
|---|---|---|---|
| 190 | 131 | 190 | 120 |
| 238 | 164 | 238 | 120 |
Contenu des fournitures
La fourniture d’un système de contrôle aux rayons X easySCOPE comprend:
- Système de contrôle à rayons X avec cache avant et convoyeur intégrés
- PC industriel performant, équipé de Windows 10
- Écran tactile de 15“
- Système d’éjection à haute vitesse
- Lampe de signalisation
- Port USB
- Logiciel standard pour la manipulation du système de contrôle aux rayons X
- Notice utilisateur
Carte de données
- Paroi : inox 1.4301, sablé
- Alimentation : 240 V AC, 50/60 Hz
- Puissance absorbée : max. 500 W (avec ventilateur), max. 750 W (avec climatisation)
- Niveau de protection : IP 55
- Température d’exploitation min. : + 2 °C
- Température d’exploitation max. : + 35 °C
- Protection contre la surtension : 16 A
- Humidité relative de l’air : 0 – 90 % (sans condensation)
- Générateur de rayons X : max. 60 kV, max. 120 W
- Récepteur de rayons X : utilisation spécifique, à partir d’une taille de diode de 0,4 mm
- Émission de rayons X : max. 0,5 mSv/h
- Longueur du convoyeur : quelconque à partir de 800 mm
- Hauteur du convoyeur : quelconque à partir de 650 mm
- Largeur de la bande : 250 mm
- Hauteur de passage : max. 120 mm
- Motorisation : motoréducteur
- Vitesse du convoyeur : jusqu’à 1,2 m/s
- Matière du convoyeur : TPU
- Masse : à partir de 225 kg
Un détecteur de métaux ne capture que les contaminants métalliques, tandis que le système de contrôle à rayons X easySCOPE détecte également les contaminants non métalliques – verre, plastiques et pierres. Si vous emballez des produits présentant un risque de contamination par du verre ou d'autres matières non métalliques, le contrôle par rayons X est la seule méthode de détection fiable. Avec des normes de plus en plus strictes dans l'industrie alimentaire, le recours aux rayons X devient une nécessité.
Le système détecte les contaminants métalliques et non métalliques – notamment le verre, les plastiques, les pierres et les métaux de toutes natures, y compris l'aluminium et l'acier inoxydable. Le principe repose sur l'évaluation de la différence de densité entre le produit et le contaminant. Pour les emballages en aluminium ou les produits hautement conducteurs, la précision de détection est plusieurs fois supérieure à celle d'un détecteur de métaux conventionnel.
Oui. Le système de contrôle à rayons X easySCOPE peut inspecter les produits emballés dans un film métallisé, là où un détecteur de métaux serait inefficace. Il est également possible de configurer la fonction de masquage des clips – les clips de fermeture sont exclus de la détection, mais le système continue de surveiller et d'évaluer leur présence.
Le générateur fonctionne à max. 60 kV et 120 W, l'émission de rayonnement est max. 0,5 mSv/h, la hauteur de passage max. 120 mm, la largeur de bande 250 mm et la vitesse du convoyeur jusqu'à 1,2 m/s. Le boîtier est en acier inoxydable 1.4301, avec une protection IP 55 en version standard. La consommation est max. 500 W (avec ventilateur) ou max. 750 W (avec climatisation).
Nous livrons l'easySCOPE en deux versions de base (190 et 238) différant par les dimensions de l'ouverture de passage. En option, il est possible d'ajouter un système d'éjection (poussoir ou buses d'air), un bac à contaminants verrouillable, une pesée de contrôle, une résistance thermique accrue jusqu'à +45 °C, une protection IP 65 ou un accès à distance via mesuNET. La longueur et la hauteur du convoyeur sont configurables à partir de 800 mm et 650 mm respectivement.

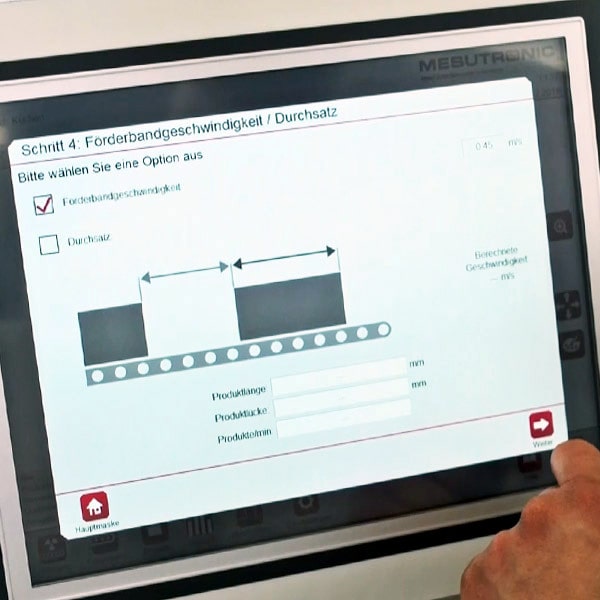

L'utilisation se fait via un écran tactile 15" avec un PC industriel sous Windows 10 – le logiciel standard et le manuel d'utilisation sont inclus dans la livraison. Le générateur de rayons X et le récepteur sont facilement accessibles par l'avant, ce qui minimise les temps d'arrêt lors des interventions de maintenance. Le module optionnel mesuNET peut être utilisé pour le diagnostic à distance et l'accès à l'équipement.
Nous prenons en charge l'ensemble du projet : nous nous déplaçons, effectuons les mesures, concevons une solution sur mesure, procédons à l'installation, à la mise en service et à la formation des opérateurs. Nous assurons ensuite un service après-vente agréé, sous garantie et hors garantie. Avant la commande, nous garantissons également la réalisation de tests de votre matériau sur l'équipement dans les trois jours – gratuitement.
