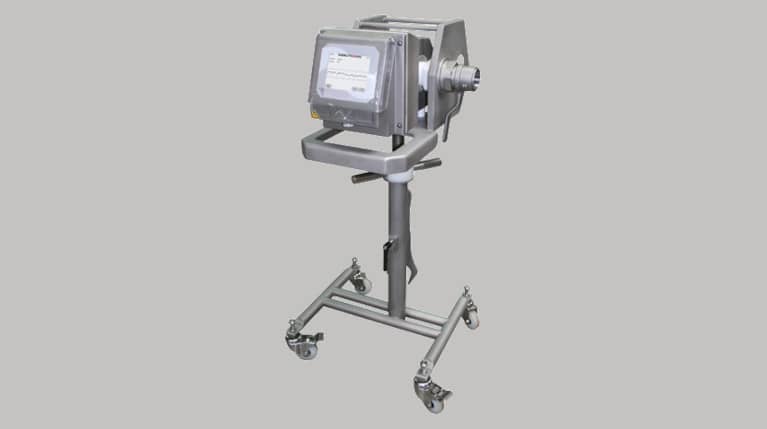

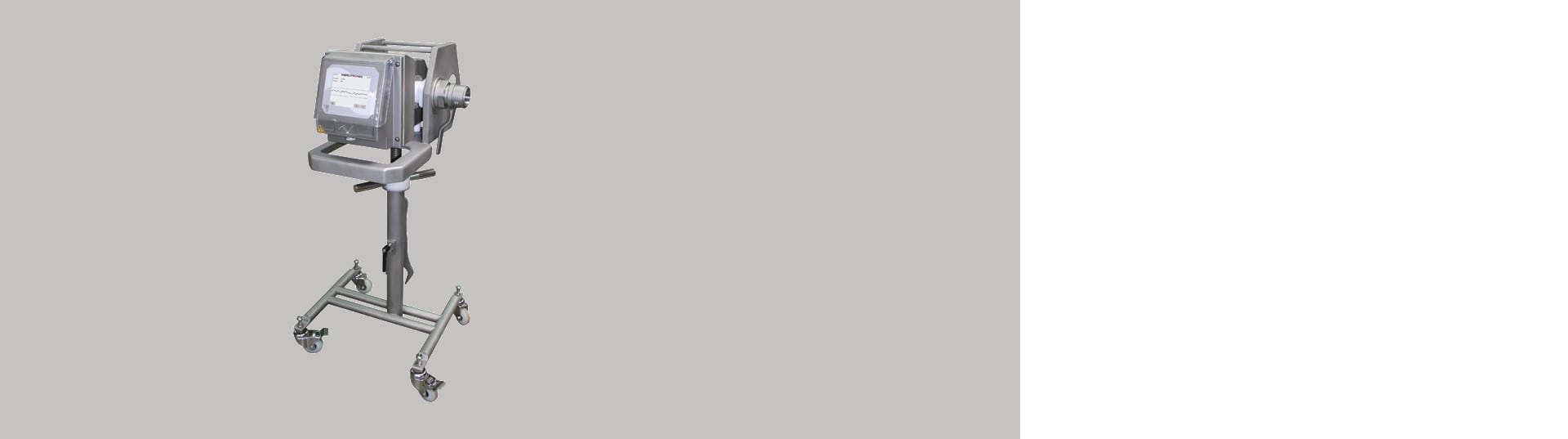

Détecteur de métaux mobile pour systèmes de tuyauterie MEATLINE 07

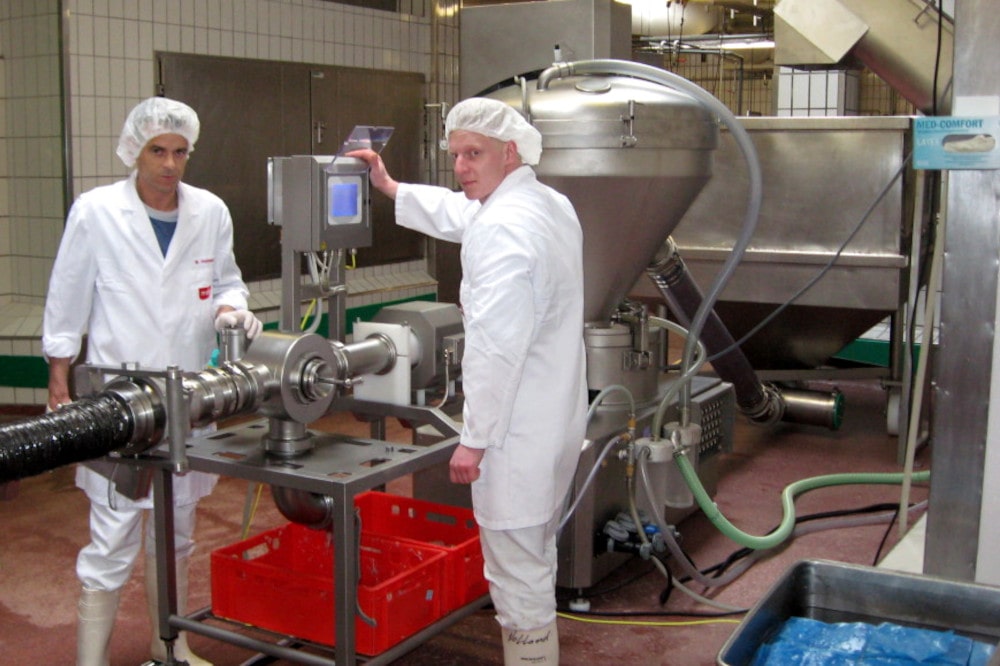

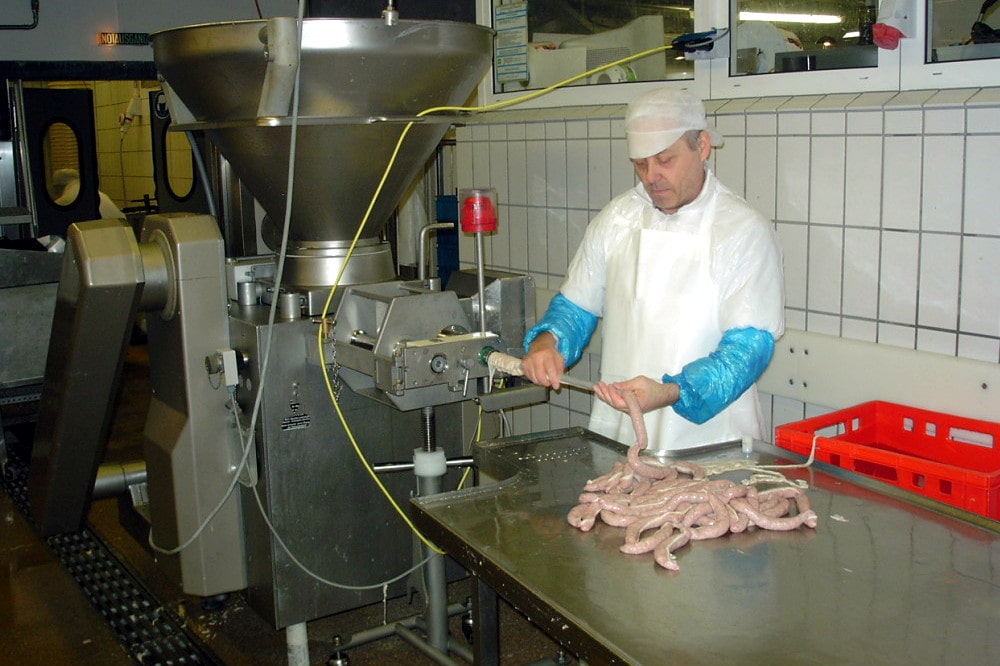

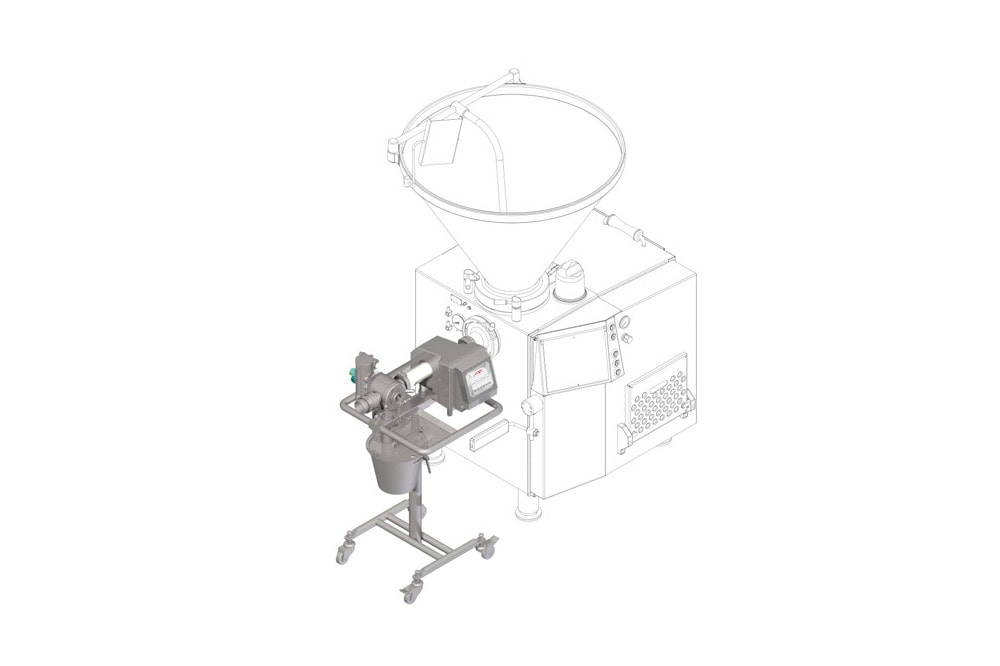

Le détecteur de métaux mobile pour systèmes de tuyauterie MEATLINE 07 intègre une unité de commande et peut être utilisé dans l’industrie de la viande et de la charcuterie. Il a été conçu pour être raccordé à une remplisseuse sous vide et ce, pour détecter les métaux se trouvant dans des produits pâteux, par exemple dans le cadre de la fabrication de produits à base de viande.
Le détecteur MEATLINE 07 pourra également être installé dans une tuyauterie sous pression.
Il est fabriqué en acier inoxydable et ce, en mettant l’accent sur un design hygiénique.Il ne comporte aucun recoin ni poche cachée où la matière pourrait se déposer et s’amonceler !
Ce détecteur est synonyme de détecteurs de métaux ayant une précision de détection maximale et une fiabilité très élevée.Ce détecteur est équipé d’une unité de commande AMD 07 qui propose un grand nombre de fonctions avancées. Cette unité comporte un écran tactile, sa manipulation est donc simple et intuitive.
La bobine du détecteur comporte plusieurs couches de blindage et aucun tube en plastique n’est nécessaire pour le capteur. De ce fait, le détecteur est insensible aux perturbations électromagnétiques extérieures, ce qui lui permet de réaliser une détection des métaux extrêmement précise.
Le détecteur de métaux MEATLINE07 est capable de détecter des métaux à une vitesse de 1,2 m/s !
Avantages majeurs d'un détecteur de métaux pour les tuyauteries
- Détecteur de métaux mobile conçu pour être raccordé à un dispositif de remplissage sous vide, pour réaliser une détection dans des produits pâteux – par exemple dans le cadre de la production de produits à base de viande. Le détecteur est équipé d’une électronique d’évaluation AMD 07 afin que la détection soit la plus précise possible et pour que la gestion des données soit efficace. Grâce à un écran tactile en couleurs et intuitif, ce détecteur de métaux sera efficace et facile à manipuler. Détecte toutes les particules métalliques, qu’elles soient libres ou sous forme d’inclusion dans le produit final.
- Peut être raccordé à tous les dispositifs de remplissage courants disponibles dans le commerce.
- Un nettoyage économique, ne nécessitant aucun outil et consistant en seulement quelques étapes.
- Compatible avec un nettoyage haute pression.
Le détecteur de métaux pour les tuyauteries MEATLINE 07 est:
- Fiable – en fonctionnalité et détection des métaux
- Résistant – en technologie et performances
- Conforme - en design et gestion des données
Nous garantissons les tests dans les trois jours!
Assurez-vous que notre équipement répond parfaitement à vos attentes!
Nous testons GRATUITEMENT votre matériel sur nos séparateurs magnétiques!
Équipements en option
Les détecteurs MEATLINE 07 peuvent être fournis avec une large palette d’équipements en option:
- Dispositif d’avertissement – phare, buzzer, etc.
- Kit d’étalons d’essais permettant de vérifier la sensibilité du détecteur
- Connexion Wifi
- Système mesuNET – possibilité d’accéder à l’équipement à distance
- Adaptateur électronique – coordonne l’interaction entre la remplisseuse, le clipper et le détecteur
- Récipient de collecte de la matière contaminée
- Poste destiné aux étalons d’essai – afin de pouvoir tester régulièrement la sensibilité du détecteur
Version spéciale
Vous avez des exigences spécifiques en termes de réalisation de votre détecteur de métaux ? Parmi les demandes les plus fréquentes, on trouvera:
- Couleur sur demande
- Alimentation, embouts spéciaux, etc.
- • Dimensions spéciales pour la production de jambons (DN 80 et 100)
Sensibilité du détecteur
La sensibilité du détecteur dépendra de nombreux paramètres tels que les dimensions de l’ouverture (au plus la hauteur de l’ouverture est basse, au plus la sensibilité du détecteur sera élevée), la vitesse du convoyeur, la densité du produit, sa température, son humidité,etc.
Afin que nous puissions sélectionner le détecteur de métaux qui répond le mieux à vos besoins et qui a une sensibilité qui répond aux exigences de votre application, nous vous recommandons de faire tester votre matière. Ces tests sont réalisés gratuitement. N’hésitez pas à nous contacter pour que nous puissions nous mettre d’accord sur la réalisation des tests et sur l’envoi d’échantillons de matière.
Tableau de la sensibilité du détecteur MEATLINE 07
| Sensibilité (mm) | ||
|---|---|---|
| Fe | NonFe | SS |
| 0,90 | 1,20 | 1,75 |
Unité de commande AMD 07
Pour que chaque détecteur puisse fonctionner convenablement, il est indispensable qu’il soit équipé d’une unité de commande de qualité. Notre unité de commande est fabriquée en mettant l’accent sur un haut niveau de qualité de finition et sur un haut niveau de qualité des composants utilisés.
Il en résulte une unité de commande qui est stable et qui vous propose un grand nombre de fonctions (la liste ci-dessous est loin d’être exhaustive):
- Communication Éthernet = une flexibilité illimitée
- Unité de commande compacte
- Réglage automatique du produit avec suppression des interférences et calibration automatique de la sensibilité
- Suivi dynamique et automatique – la sensibilité du détecteur est maximale
- Filtration numérique du signal pour une stabilité maximale dans un milieu exigeant
- Suivi du bon fonctionnement du système
- La zone de détection étroite garantit un positionnement précis des métaux dans le champ de détection – la détection est donc absolument précise
- Commande simple et intuitive – essentiel pour la manipulation du détecteur
- Écran en couleurs de 5,7“
- Possibilité de sauvegarder en mémoire jusqu’à 500 produits
- Possibilité de se connecter à distance – diagnostic, modification des paramètres, mise à jour du logiciel
- Connecteur USB – possibilité de sauvegarder les données, mise à jour rapide du logiciel, accélération des interventions de SAV
Contenu des fournitures
Les détecteurs MEATLINE 07 sont fournis avec les composants suivants:

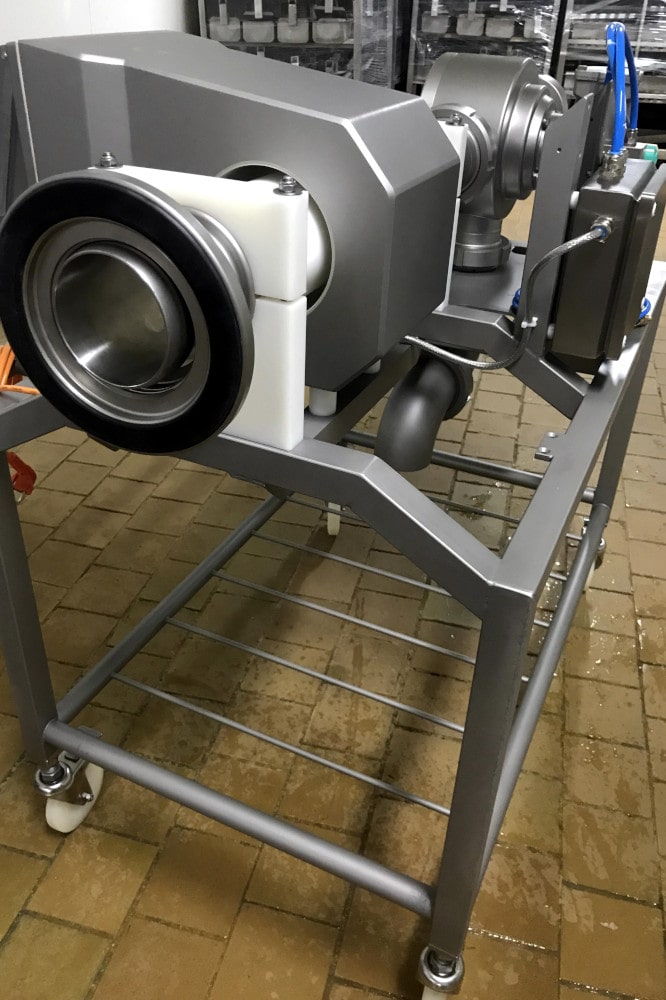

- Châssis mobile permettant d’y fixer le détecteur
- Tête de détection avec unité de commande intégrée et carter de protection contre les projections d’eau
- Câbles d’alimentation et de raccordement
- Notice utilisateur
- Alimentation: 100 – 240 V AC, 50/60 Hz
- Puissance absorbée: max. 75 W
- Niveau de protection: IP 69 K
- Température d’exploitation min.: - 10 °C
- Température d’exploitation max.: + 50 °C
- Humidité relative de l’air: 0 – 95 % (sans condensation)
- Vitesse maximale de la matière, à laquelle la détection des métaux est encore fiable: max. 1,2 m/s
- Temps d’éjection (peut être réglé): 0,1 – 30 s
- Exigences relatives à l’air comprimé: 7 – 10 bars
- Pression d’exploitation: 6 bars
- Câble d’alimentation: 1,8 m, avec fiche
Les détecteurs de métaux pour conduites pour liquides et masses pâteuses sont des équipements spécialisés conçus pour détecter les impuretés métalliques dans les produits liquides et pâteux transportés par des conduites sous pression ou par pompage. Ils s'installent sur des lignes de production des industries alimentaire, de la viande et de la charcuterie, où ils assurent le contrôle continu du matériau lors de la fabrication de produits tels que confiture, huile, alimentation infantile ou produits carnés.
Nous proposons trois modèles : Détecteur de métaux pour réseaux de tuyauterie PIPELINE 07 O (avec vanne de séparation à trois voies et unité de commande AMD 07), Détecteur de métaux pour réseaux de tuyauterie PIPELINE 05 (système flexible pour différentes pressions et températures de service, avec unité de commande AMD 05, sans vanne d'évacuation) et Détecteur de métaux mobile pour conduites MEATLINE 07 (spécialement conçu pour l'industrie de la viande et de la charcuterie, mobile, avec unité de commande AMD 07).
La sensibilité dépend du modèle spécifique, du diamètre de la conduite, de la vitesse et des propriétés du produit. La catégorie dans son ensemble atteint une sensibilité à partir de 0,25 mm pour les particules métalliques. Pour le Détecteur de métaux mobile pour conduites MEATLINE 07, la sensibilité est indiquée à Fe 0,90 mm, NFe 1,20 mm et SS 1,75 mm. Pour une détermination précise de la sensibilité pour une application spécifique, nous recommandons un test de matériau gratuit.
Nos détecteurs de métaux pour conduites sont conçus pour fonctionner à des pressions allant jusqu'à 30 bar. Ils sont résistants à l'eau, aux vibrations et aux perturbations électromagnétiques externes. Des variantes sont disponibles pour les médias agressifs, le remplissage aseptique ou les températures de produit élevées. Les détecteurs répondent aux exigences hygiéniques pour une utilisation dans l'industrie alimentaire et sont fabriqués à partir de matériaux adaptés au contact alimentaire.
La vanne de séparation à trois voies est un système d'évacuation intégré du Détecteur de métaux pour réseaux de tuyauterie PIPELINE 07 O. Lors de la détection d'une impureté métallique, la vanne redirige automatiquement le flux du produit contaminé vers un canal de déchets, tandis que le matériau restant poursuit le processus de production. Le Détecteur de métaux pour réseaux de tuyauterie PIPELINE 05 est fourni sans vanne d'évacuation — le système d'évacuation est dans ce cas configuré selon les exigences spécifiques du client.
Les détecteurs sont équipés de deux types d'unités de commande. Les modèles Détecteur de métaux pour réseaux de tuyauterie PIPELINE 07 O et Détecteur de métaux mobile pour conduites MEATLINE 07 utilisent l'unité AMD 07 avec un écran tactile couleur de 5,7", une connexion Ethernet, un accès distant mesuNET et une mémoire pour 500 produits. Le Détecteur de métaux pour réseaux de tuyauterie PIPELINE 05 est équipé de l'unité AMD 05 avec un afficheur LCD à 5 lignes, 4 boutons et une mémoire pour 500 produits.
Le MEATLINE 07 est spécialement conçu pour l'industrie de la viande et de la charcuterie. En tant qu'appareil mobile, il peut être connecté directement à une remplisseuse sous vide pour la détection de métaux dans les produits pâteux lors de la fabrication de produits carnés. Il est entièrement fabriqué en acier inoxydable avec un accent sur le design hygiénique — sans coins inaccessibles ni poches borgnes. Il permet la détection à des vitesses de produit allant jusqu'à 1,2 m/s, et son indice de protection IP 69 K assure la résistance au lavage intensif.
Nous proposons un service après-vente complet : visite sur site, relevé et conception de la solution, fabrication sur mesure, installation, mise en service et formation des opérateurs, et service autorisé. Nous garantissons la réalisation des tests de matériau dans les trois jours — gratuitement. Des étalons de test sont disponibles pour la vérification régulière de la sensibilité. Sur les modèles équipés de l'unité de commande AMD 07, l'accès distant mesuNET est disponible pour la surveillance et la gestion du détecteur via le réseau.
