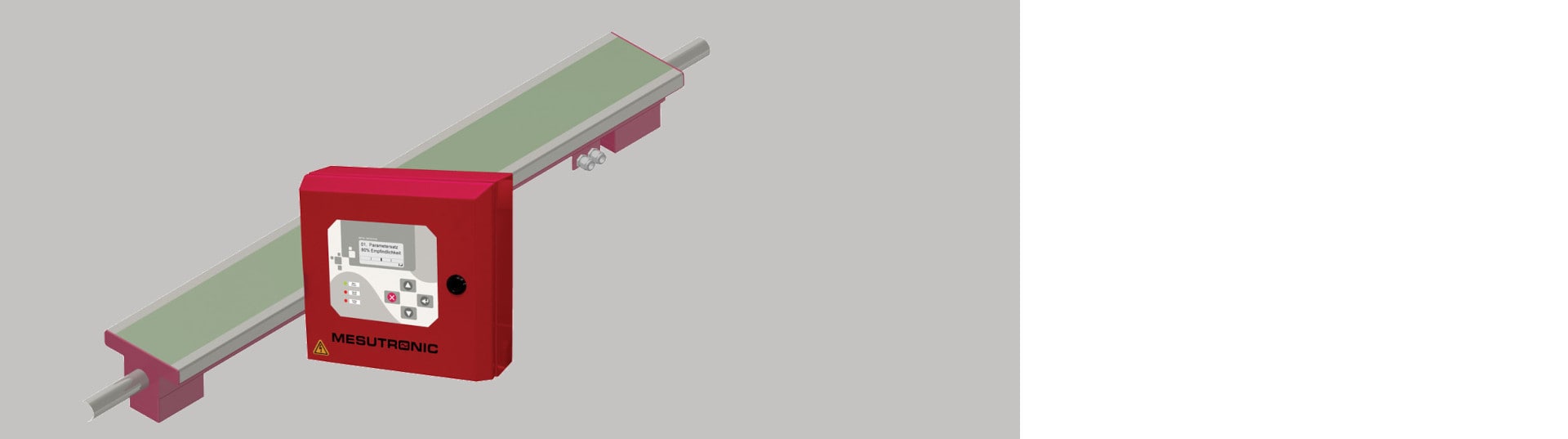

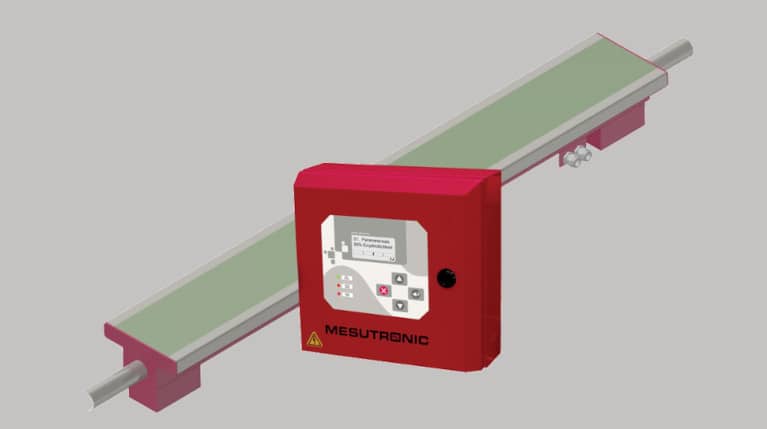

Détecteur de métaux simple face METRON 05 ProfiLine
Le détecteur de métaux mono-segment METRON 05 ProfiLine a été conçu pour détecter des contaminants métalliques se trouvant sur des bandes de film et dans des matières textiles. Il est capable de détecter les métaux même lorsque la matière se déplace à une vitesse de 10 m/s ! Il obtient d’excellents résultats en termes de détection d’aiguilles métalliques dans des tissus non-tissés.
Il peut être installé aussi bien à la verticale qu’à l’horizontale. Grâce à une fixation à deux points, son installation est très simple et très rapide.
Le portefeuille de dimensions est très large. Dans notre offre standard, vous trouverez donc des détecteurs ayant des largeurs comprises entre 500 et 12000 mm !
La surface antistatique du capteur vous garantit d’excellents résultats de détection. De ce fait, le détecteur METRON 05 ProfiLine n’aura que des exigences minimales en termes de zone sans métal.
Ce détecteur est équipé d’une excellente unité de commande AMD 05 qui propose un grand nombre de fonctions avancées telles que le réglage automatique du produit, la calibration automatique ou une filtration numérique du système. Cette unité comporte un écran LCD à cinq lignes et elle est manipulée à l’aide de 4 touches ergonomiques. Sa manipulation est donc simple et intuitive.
Avantages majeurs d'un détecteur de métaux simple face
- Détecteur de métaux à lame, à un seul segment, pour des toisons textiles fines ou pour des bandes de film/bobines. Une détection fiable des fragments d’aiguilles cassées et d’autres composants métalliques et ce, même en présence de produits humides.
- Détecte automatiquement et sépare tous les métaux, qu’ils soient libres ou cachés dans la matière.
- Une détection des métaux fiable et précise en termes de positionnement.
- Protège les précieuses technologies de fabrication ou permet de faire un suivi de la qualité du produit.
- Démontage rapide grâce à une fixation en deux points.
- La longueur du détecteur peut être adaptée sur mesures.
Le détecteur de métaux simple face METRON 05 ProfiLine est:
- Fiable – en fonctionnalité et détection des métaux
- Résistant – en technologie et performances
- Simple – en installation et manipulation
Nous garantissons les tests dans les trois jours!
Assurez-vous que notre équipement répond parfaitement à vos attentes!
Nous testons GRATUITEMENT votre matériel sur nos séparateurs magnétiques!
Équipements en option
Les détecteurs METRON 05 ProfiLine peuvent être fournis avec une large palette d’équipements en option:
- Dispositifs d’avertissement – phare, buzzer
- Kit d’étalons d’essais permettant de vérifier la sensibilité du détecteur
Version spéciale
Vous avez des exigences spécifiques en termes de réalisation de votre détecteur de métaux ? Parmi les demandes les plus fréquentes, on trouvera:
- Couleur sur demande
- Alimentation, embouts spéciaux, etc.
N’hésitez pas à nous contacter pour que nous puissions vous préparer une solution qui soit à la mesure de vos besoins.
Dimensions
| A: Largeur de détection (mm) | B: Largeur du détecteur (mm) |
|---|---|
| 500 – 600 - … - 12000 | B = A + 160 |
A – Largeur de détection – peut être comprise entre 500 et 12000 mm (par pas de 100 mm)
Sensibilité du détecteur de métaux
La sensibilité du détecteur dépendra de nombreux paramètres tels que les dimensions de l’ouverture (au plus la hauteur de l’ouverture est basse, au plus la sensibilité du détecteur sera élevée), la vitesse du convoyeur, la densité du produit, sa température, son humidité, etc.
Afin que nous puissions sélectionner le détecteur de métaux qui répond le mieux à vos besoins et qui a une sensibilité qui répond aux exigences de votre application, nous vous recommandons de faire tester votre matière. Ces tests sont réalisés gratuitement. N’hésitez pas à nous contacter pour que nous puissions nous mettre d’accord sur la réalisation des tests et sur l’envoi d’échantillons de matière.

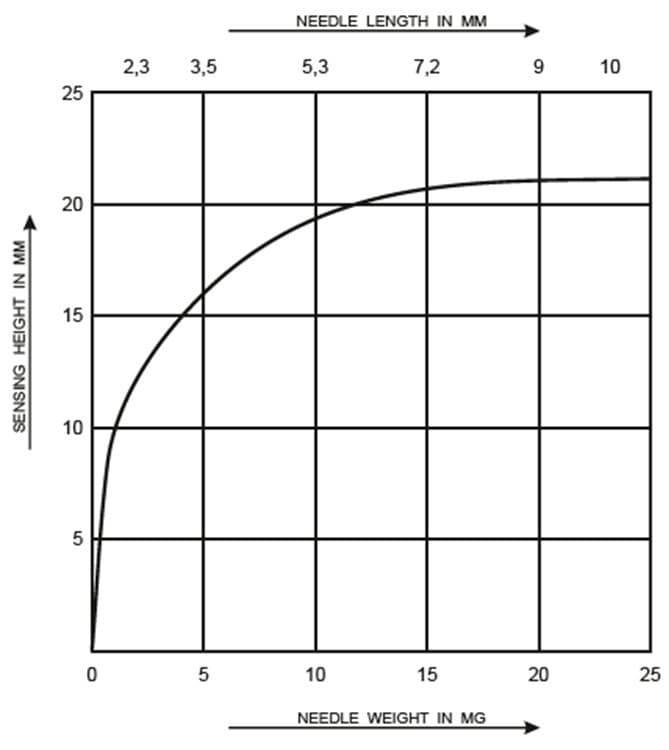

Diagramme de la sensibilité du détecteur METRON 05 ProfiLIne s'applique à LB 1,5 x LH
Unité de commande AMD 05
Pour que chaque détecteur puisse fonctionner convenablement, il est indispensable qu’il soit équipé d’une unité de commande de qualité. Notre unité de commande est fabriquée en mettant l’accent sur un haut niveau de qualité de finition et sur un haut niveau de qualité des composants utilisés.
Il en résulte une unité de commande qui est stable et qui vous propose un grand nombre de fonctions (la liste ci-dessous est loin d’être exhaustive):
- Unité de commande avec alimentation régulable intégrée, pour des performances fiables et pour faciliter les interventions de SAV
- Réglage automatique du produit avec suppression des interférences et calibration automatique de la sensibilité
- Filtration numérique du signal pour une stabilité maximale dans un milieu exigeant
- La zone de détection étroite garantit un positionnement précis des métaux dans le champ de détection – la détection est donc absolument précise
- Suivi du bon fonctionnement du système
- Commande tactile – à l’aide de 4 touches ergonomiques
- Écran LCD à cinq lignes, à rétroéclairage
- Possibilité de sauvegarder en mémoire jusqu’à 500 produits
Contenu des fournitures
Les détecteurs METRON 05 ProfiLine sont fournis avec les composants suivants:
- Tête de détection avec unité de commande intégrée
- Unité de commande
- Notice utilisateur
Carte de données
- Alimentation: 100 – 240 V AC, 50/60 Hz
- Puissance absorbée: max. 0,7 A
- Niveau de protection: IP 54
- Température d’exploitation min.: – 10 °C
- Température d’exploitation max.: + 50 °C
- Humidité relative de l’air: 0 – 95 % (sans condensation)
- Vitesse maximale à laquelle la détection des métaux est encore fiable: 10 m/s
- Câble d’alimentation: 1,8 m, avec fiche
Le METRON 05 ProfiLine est un détecteur de métaux à plaque monosegment conçu pour détecter les contaminants métalliques dans les bandes de film et les matières textiles. Il est principalement utilisé dans l'industrie textile — où il détecte de manière fiable les aiguilles cassées et autres pièces métalliques dissimulées dans le voile textile — ainsi que pour le contrôle de bobines ou de bandes de films plastiques et de non-tissés. Le détecteur protège les équipements de production coûteux contre les dommages ou assure une surveillance continue de la qualité du produit.
Le METRON 05 ProfiLine est un détecteur monosegment qui couvre toute la largeur de détection avec un seul capteur — il est donc plus simple à construire et plus économique. Le modèle METRON 04 ProfiLine est, au contraire, multisegment et peut localiser plus précisément la position de chaque métal détecté sur la largeur du matériau, ce qui est avantageux pour l'éjection ciblée des contaminants dans des bandes larges. Le choix entre les deux modèles dépend de la largeur de détection requise et de la nécessité ou non d'une détection positionnelle précise en direction transversale.
Nous livrons des détecteurs avec des largeurs de détection de 500 à 12 000 mm, par incréments de 100 mm. La largeur totale du détecteur est toujours supérieure de 160 mm à la largeur de détection. La longueur du détecteur est fabriquée sur mesure selon vos exigences, de sorte qu'il peut être adapté précisément à la largeur de votre ligne de production.
La sensibilité dépend de la largeur de détection, de la vitesse du matériau et de ses propriétés. Le diagramme de sensibilité est valable pour un rapport LB 1,5 × LH (longueur du contaminant × hauteur). Le détecteur fonctionne de manière fiable à des vitesses de matériau allant jusqu'à 10 m/s, et la surface antistatique du capteur minimise la zone sans métal requise. Pour déterminer la sensibilité spécifique pour votre matériau et la vitesse de votre ligne, nous recommandons d'effectuer un test gratuit.
Le détecteur peut être installé horizontalement ou verticalement, s'adaptant ainsi à différentes configurations de lignes de production. Le système de fixation en deux points garantit une installation et un démontage rapides et simples — sans modifications structurelles complexes. Grâce aux exigences minimales en matière de zone sans métal, l'intégration dans les lignes existantes est aisée, même dans des environnements à l'espace limité.
L'unité de commande AMD 05 assure un réglage automatique du produit avec suppression du signal parasite, un étalonnage automatique de la sensibilité, un filtrage numérique du signal pour un fonctionnement stable dans des environnements exigeants, ainsi qu'une surveillance continue du bon fonctionnement du système. Elle se pilote à l'aide de 4 touches ergonomiques et d'un écran LCD rétroéclairé à cinq lignes ; les réglages de jusqu'à 500 produits peuvent être enregistrés en mémoire. En accessoires optionnels, nous proposons des dispositifs d'avertissement (gyrophare, avertisseur sonore) ainsi qu'un jeu d'étalons de test pour la vérification de la sensibilité du détecteur.
La livraison standard comprend la tête de détection, l'unité de commande AMD 05 et le manuel d'utilisation. Le système de fixation en deux points permet une installation rapide sans travaux structurels complexes. Nous gérons l'ensemble du projet — nous nous déplaçons, prenons les mesures, fabriquons le détecteur sur mesure à la largeur requise de votre ligne, installons, mettons en service et formons votre personnel ; le service après-vente autorisé en garantie et hors garantie est également inclus.
Oui — nous effectuons gratuitement des tests de votre matériau sur nos équipements, avec un résultat garanti sous trois jours. Les tests sont particulièrement importants pour régler correctement la sensibilité et vérifier que le détecteur répondra pleinement à vos exigences opérationnelles. Il vous suffit de nous contacter, nous convenons de l'envoi des échantillons et préparons un protocole de test.
