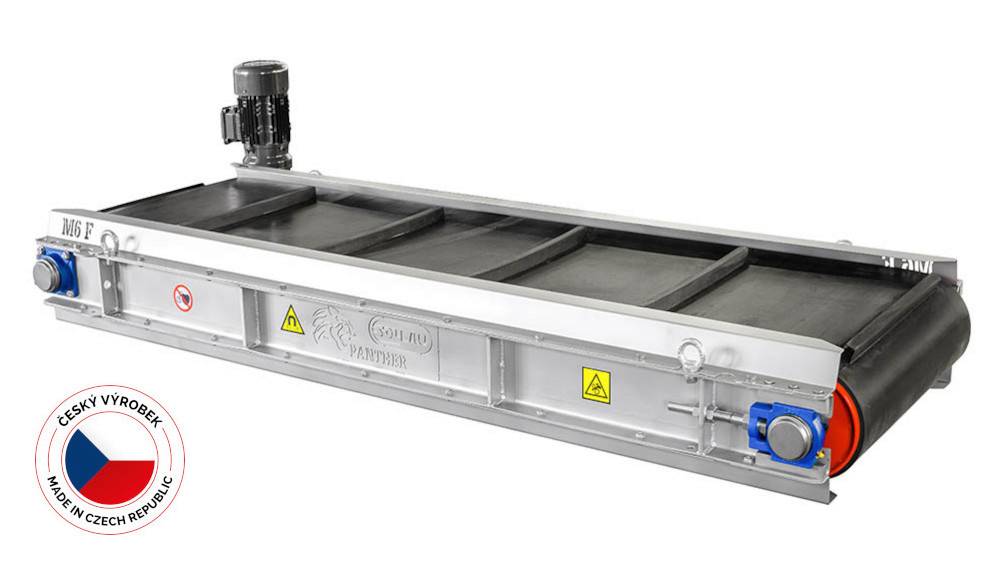

Séparateur magnétique permanent à bande à nettoyage automatique DND-AC

Séparateur magnétique permanent à bande à nettoyage automatique DND-AC

La plaque magnétique avec nettoyage automatique est utilisée dans les processus de fabrication avec une forte teneur en particules ferromagnétiques, où une plaque à nettoyage manuel serait inutilisable du fait de l'encrassement rapide.

Ce séparateur magnétique spécial sert d'une part à capturer les particules de métaux précieux (pour un traitement ultérieur), d'autre part à protéger les équipements en aval (broyeuses, presses, convoyeurs à vis sans fin, etc.) contre l'endommagement par les objets ferromagnétiques (pièces de machines arrachées, vis, écrous, fils, etc.). Les impuretés ferromagnétiques séparées du matériau sur le convoyeur sont transférées, par la bande de séparation, dans le but d'un autre traitement ou stockage.

Pourquoi opter pour une plaque magnétique Sollau

  • 1Service après-vente sous 48 heures
  • 2Une garantie de 2 ans couvrant l’intégralité du séparateur et de 10 ans sur le noyau magnétique (en cas de conclusion d’un contrat de service après-vente et de réalisation de contrôles de SAV réguliers)
  • 3Indication de la tension de la bande
  • 4Rachat des plaques pouvant atteindre jusqu’à 30 % du prix initial
  • 5Les outils nécessaires pour démonter le carter et pour tendre la bande sont intégrés dans le séparateur

Recommandation: Association d'une plaque magnétique et d'un rouleau magnétique

Pour obtenir les meilleurs résultats de séparation, il est recommandé que - en particulier si la couche du produit transporté sur la bande transporteuse est haute - l'overband DND soit combiné avec un rouleau magnétique qui peut retenir prisonnières les impuretés ferromagnétiques (se trouvant dans les couches inférieures).

Dans quels secteurs industriels utiliser une plaque magnétique avec nettoyage automatique?

Installation d'une plaque magnétique

Séparateur magnétique permanent à bande à nettoyage automatique pour un fonctionnement ininterrompu s'accroche en particulier au-dessus du tapis roulant de convoyage, mais peut également être installé parallèlement au tapis roulant au lieu de déversement (à la fin du tapis roulant).

Le mode de placement détermine également le type d'aimants utilisés: lors d'une installation longitudinale, il est possible d'équiper la plaque magnétique d'aimants faibles (car le matériau transféré est désagrégé au point de déversement), tandis que lorsque la plaque est tournée de 90° par rapport au convoyeur, il est recommandé d'utiliser des aimants plus puissants (car la couche de matériau sur le tapis roulant peut être plus haute et plus compacte).

De manière standard, l'aimant est muni, au-dessus du convoyeur, de puissants aimants permanents en ferrite, cependant, lors de l'utilisation pour les chaînes mobiles, les broyeuses et les applications spéciales, la plaque magnétique est fournie avec des aimants au néodyme NdFeB extrêmement puissants. Grâce à une isolation élaborée, l'influence du champ magnétique est limitée au matériau convoyé sur le tapis roulant. Nous sommes en mesure d'adapter les dimensions de la plaque magnétique aux données techniques et aux exigences du client.

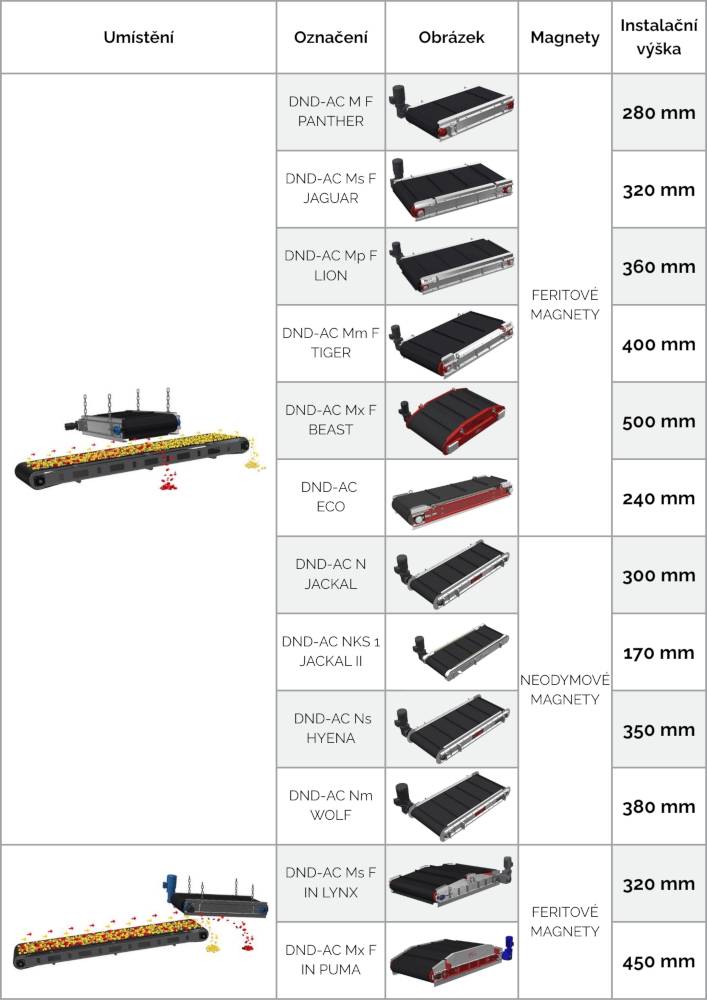

Nous fabriquons les overbands à aimants permanents avec nettoyage automatique en huit lignes différentes (cinq en ferrite et trois en néodyme), afin que même les produits standards soient en mesure de couvrir les besoins et les exigences de la majorité des clients. En même temps, les clients ont ainsi la garantie d’acquérir un produit standard dont les paramètres correspondent précisément à leurs besoins.

Overband à aimants permanents ferrite

es avantages principaux des overbands en ferrite: résistance thermique, stabilité magnétique, prix bas, champ magnétique profond et très puissant (en cas des lignes plus fortes).

DND-AC M F
PANTHER

Combine la performance standard avec un prix intéressant. Les séparateurs sont destinés aux applications moyennement exigeantes, avec la hauteur d'installation maximale de 200 mm, et sont en mesure de capturer en particulier les grosses particules ferromagnétiques (plus de 1 mm). Un très bon taux de rendement (prix / performance) est un avantage important de ce type de plaque magnétique.

Produit

Largeur max. de la bande de convoyage (mm)

Hauteur d'installation max. recommandée (mm)Carte de données (CZ)
en traversen long
DND-AC M1 F PANTHER 500 650 170

Visualiser le PDF

DND-AC M2 F PANTHER 800 650 200

Visualiser le PDF

DND-AC M3 F PANTHER 1000 650 200

Visualiser le PDF

DND-AC M4 F PANTHER 1200 650 200

Visualiser le PDF

DND-AC M5 F PANTHER 1400 650 200

Visualiser le PDF

DND-AC M6 F PANTHER 1600 650 200

Visualiser le PDF

DND-AC M7 F PANTHER 1800 650 200

Visualiser le PDF

DND-AC Ms F
JAGUAR

Est destinée aux utilisateurs exigeants, attendant une haute performance de leur séparateur, même à profondeur accrue. La hauteur maximale d'installation atteint 320 mm.

Produit

Largeur max. de la bande de convoyage (mm)

Hauteur d'installation max. recommandée (mm)Carte de données (CZ)
en traversen long
DND-AC Ms2 F JAGUAR 700 850 270

Visualiser le PDF

DND-AC Ms3 F JAGUAR 1000 850 300

Visualiser le PDF

DND-AC Ms4 F JAGUAR 1200 850 320

Visualiser le PDF

DND-AC Ms5 F JAGUAR 1400 850 320

Visualiser le PDF

DND-AC Ms6 F JAGUAR 1600 850 320

Visualiser le PDF

DND-AC Ms7 F JAGUAR 1800 850 320

Visualiser le PDF

DND-AC Ms8 F JAGUAR 2000 850 320

Visualiser le PDF

DND-AC Mp F
LION

Est la ligne prévue pour la hauteur d'installation maximale de 340 mm. Un autre avantage de ce produit consiste en sa largeur augmentée.

Produit

Largeur max. de la bande de convoyage (mm)

Hauteur d'installation max. recommandée (mm)Carte de données (CZ)
en traversen long
DND-AC Mp2 F LION 700 1050 290

Visualiser le PDF

DND-AC Mp3 F LION 1000 1050 320

Visualiser le PDF

DND-AC Mp4 F LION 1200 1050 340

Visualiser le PDF

DND-AC Mp5 F LION 1400 1050 340

Visualiser le PDF

DND-AC Mp6 F LION 1600 1050 340

Visualiser le PDF

DND-AC Mp7 F LION 1800 1050 340

Visualiser le PDF

DND-AC Mp8 F LION 2000 1050 340

Visualiser le PDF

DND-AC Mm F
TIGER

Est une variante très puissante pour une hauteur d’installation maximale de 400 mm, destinée aux applications exigeantes.

Produit

Largeur max. de la bande de convoyage (mm)

Hauteur d'installation max. recommandée (mm)Carte de données (CZ)
en traversen long
DND-AC Mm2 F TIGER 700 1200 320

Visualiser le PDF

DND-AC Mm3 F TIGER 1000 1200 350

Visualiser le PDF

DND-AC Mm4 F TIGER 1200 1200 400

Visualiser le PDF

DND-AC Mm5 F TIGER 1400 1200 400

Visualiser le PDF

DND-AC Mm6 F TIGER 1600 1200 400

Visualiser le PDF

DND-AC Mm7 F TIGER 1800 1200 400

Visualiser le PDF

DND-AC Mm8 F TIGER 2000 1200 400

Visualiser le PDF

DND-AC Mx F
BEAST

Est la plus puissante des overbands magnétiques de la marque SOLLAU. L'induction magnétique de ces équipements atteint la limite des possibilités actuelles en terme de puissance des aimants permanents et peut être dépassée seulement par les séparateurs électromagnétiques. Cette série est destinée aux plus hautes exigences de séparation: grande profondeur, hautes et lourdes couches de matériau. La hauteur de suspension maximale de ces séparateurs atteint jusqu’à 400 mm (soit dit an passant, le poids de la plus puissante série ferrite Mx F est à peu près cinq fois supérieur au poids de la plus légère série M F !).

Produit*Largeur max. de la bande de convoyage (mm)Hauteur d'installation max. recommandée (mm)Carte de données (CZ)
en traversen long
DND-AC Mx3 F BEAST 1000 1450 450

Visualiser le PDF

DND-AC Mx4 F BEAST 1200 1450 450

Visualiser le PDF

DND-AC Mx5 F BEAST 1400 1450 450

Visualiser le PDF

DND-AC Mx6 F BEAST 1600 1450 450

Visualiser le PDF

DND-AC Mx7 F BEAST 1800 1450 450

Visualiser le PDF

DND-AC Mx8 F BEAST 2000 1450 450

Visualiser le PDF

DND-AC EKO

Le séparateur magnétique overbande DND-AC EKO est la plus bon marché variante du séparateur magnétique permanent à bande à nettoyage automatique. Du point de vue magnétique, il n'y a pas de différence entre la version standard DND-AC et la version économique DND-AC EKO.

Toutes les deux versions génèrent la même induction magnétique (ce qui est assez exceptionnel, car les modèles économiques de nos concurrents sont généralement plus faibles que les modèles standards). Par contre, les clients qui acquièrent notre version DND-AC EKO doivent accepter que ce modèle bon marché est équipé du moteur CANTONI et de la boîte de vitesses VARVEL, que ses roulements ne sont pas protégés et que seule la partie inférieure du séparateur est un peu protégée par des tôles métalliques.

La plaque magnétique avec nettoyage automatique DND-AC EKO est utilisée dans les processus de fabrication avec une forte teneur en particules ferromagnétiques, où une plaque à nettoyage manuel serait inutilisable du fait de l'encrassement rapide. Ce séparateur magnétique spécial sert d'une part à capturer les particules de métaux précieux (pour un traitement ultérieur), d'autre part à protéger les équipements en aval (broyeuses, presses, convoyeurs à vis sans fin, etc.) contre l'endommagement par les objets ferromagnétiques (pièces de machines arrachées, vis, écrous, fils, etc.). Les impuretés ferromagnétiques séparées du matériau sur le convoyeur sont transférées, par la bande de séparation, dans le but d'un autre traitement ou stockage.

Produit

Recommandé pour largeur max. de la bande de convoyage (mm)

Hauteur d'installation max. recommandée (mm)Carte de données (CZ)
en traversen long
DND-AC Ms2 F EKO 800 850 270

Visualiser le PDF

DND-AC Ms3 F EKO 1000 850 300

Visualiser le PDF

DND-AC Ms4 F EKO 1200 850 320

Visualiser le PDF

DND-AC Ms5 F EKO 1400 850 320

Visualiser le PDF

DND-AC Ms6 F EKO 1600 850 320

Visualiser le PDF

DND-AC Ms7 F EKO 1800 850 320

Visualiser le PDF

DND-AC Ms8 F EKO 2000 850 320

Visualiser le PDF

Overband à aimants permanents néodyme

Le champ magnétique extrêmement fort (mais de relativement courte portée) et le faible poids sont les avantages les plus importants des overbands en néodyme. Pour cela, on les emploie en particulier aux endroits où les limitations de poids empêchent le recours aux overbands ferrite ou bien dans les cas où une efficacité de séparation extrêmement haute est requise à des profondeurs modérées (par exemple dans le domaine des équipements mobiles de broyage, de recyclage, etc.).

DND-AC N
JACKAL

Est la séries la plus légère, prévue pour la hauteur d'installation maximale de 200 mm. A profondeur réduite, le overband peut capturer même des impuretés plus petites que 1 mm.

ProduitLargeur max. de la bande de convoyage (mm)
Při příčné instalaci nad dopravník
Hauteur d'installation max. recommandée (mm)Carte de données (CZ)
DND-AC N1 JACKAL 500 200

Visualiser le PDF

DND-AC N2 JACKAL 700 200

Visualiser le PDF

DND-AC N3 JACKAL 1000 200

Visualiser le PDF

DND-AC N4 JACKAL 1200 200

Visualiser le PDF

DND-AC N5 JACKAL 1400 200

Visualiser le PDF

DND-AC N6 JACKAL 1600 200

Visualiser le PDF

DND-AC N7 JACKAL 1800 200

Visualiser le PDF

DND-AC Ns
HYENA

Est la variante en néodyme plus puissante pour une hauteur d’installation maximale de 220 mm, destinée aux applications moyennement exigeantes. Son avantage est la forte induction magnétique à courte distance, la capture d’impuretés magnétiques plus petites et le faible poids.

Produit

Largeur max. de la bande de convoyage (mm)
Při příčné instalaci nad dopravník
Hauteur d'installation max. recommandée (mm)Carte de données (CZ)
DND-AC Ns1 HYENA 500 220

Visualiser le PDF

DND-AC Ns2 HYENA 700 220

Visualiser le PDF

DND-AC Ns3 HYENA 1000 220

Visualiser le PDF

DND-AC Ns4 HYENA 1200 220

Visualiser le PDF

DND-AC Ns5 HYENA 1400 220

Visualiser le PDF

DND-AC Ns6 HYENA 1600 220

Visualiser le PDF

DND-AC Ns7 HYENA 1800 220

Visualiser le PDF

DND-AC Nm
WOLF

Est la gamme néodyme la plus puissante, destinée en particulier pour les applications mobiles exigeantes une efficacité extrêmement importante à des profondeurs modérées. La hauteur maximale d'installation atteint 250 mm.

ProduitLargeur max. de la bande de convoyage (mm)
En cas d'installation en travers, au-dessus du convoyeur
Hauteur d'installation max. recommandée (mm)

Carte de données (CZ)
DND-AC Nm1 WOLF 500 250

Visualiser le PDF

DND-AC Nm2 WOLF 700 250

Visualiser le PDF

DND-AC Nm3 WOLF 1000 250

Visualiser le PDF

DND-AC Nm4 WOLF 1200 250

Visualiser le PDF

DND-AC Nm5 WOLF 1400 250

Visualiser le PDF

DND-AC Nm6 WOLF 1600 250

Visualiser le PDF

DND-AC Nm7 WOLF 1800 250

Visualiser le PDF
