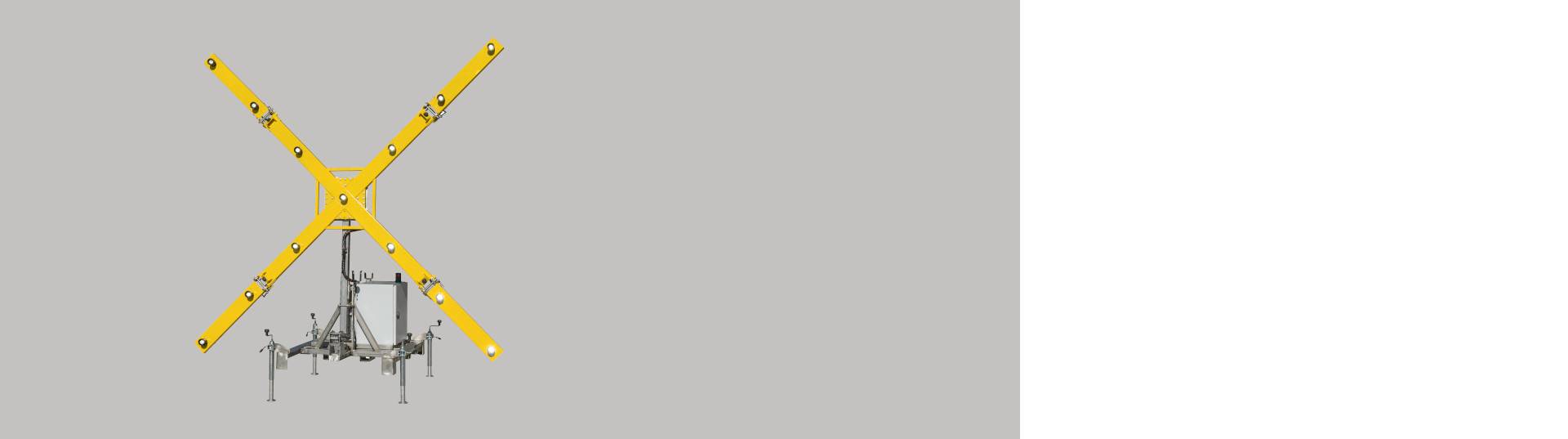

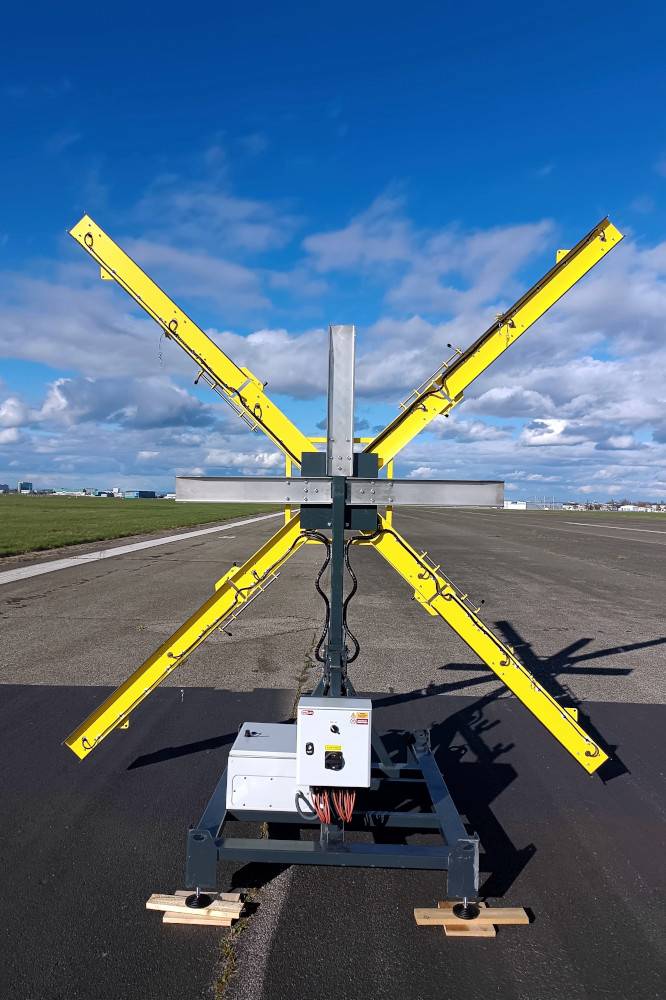

Croix lumineuse mobile indiquant la fermeture d’une piste d’aéroport

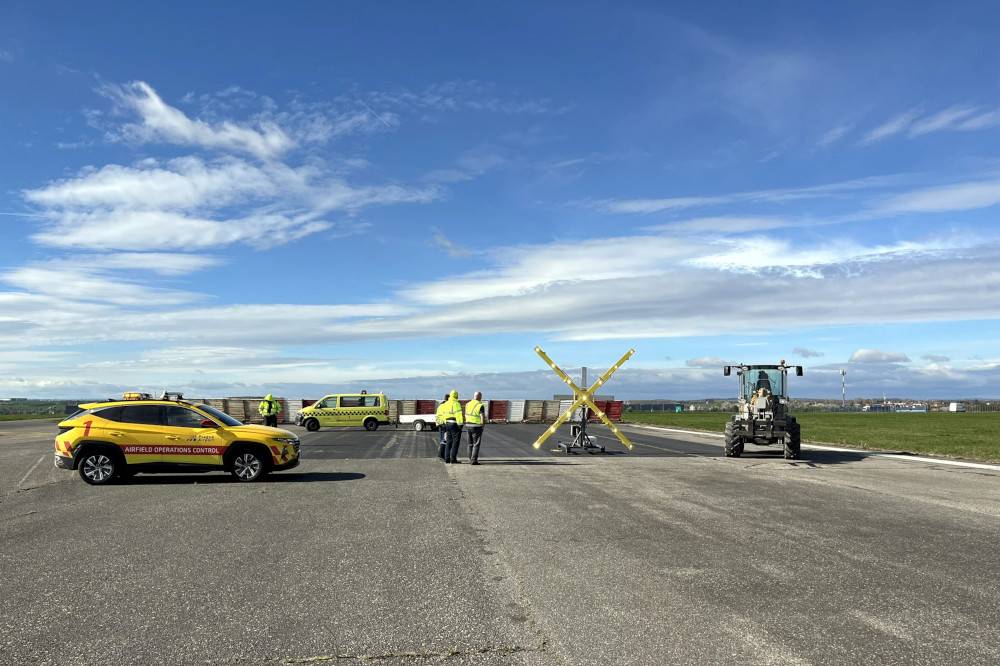

Utiliser une balise lumineuse portable est une manière moderne et efficace d’indiquer la fermeture temporaire d’une piste d’aéroport. Cette méthode est généralement utilisée en cas de mauvais temps pour indiquer qu’une piste dans le domaine aéroportuaire est fermée en raison de son entretien ou d’une opération de déneigement.
La croix lumineuse mobile étant placée sur sur une remorque, ce dispositif mobile peut être rapidement transporté vers son lieu d’installation. Compte tenu de sa conception, cette croix lumineuse peut être montée ou démontée par une seule personne en moins de 5 minutes.La croix est formée de 13 ampoules LED avec commutation automatique entre les intensités de jour ou de nuit.La longueur de chacune des branches de la croix lumineuse est de 4,26 mètres.Un groupe électrogène diesel garantit la fourniture d’électricité nécessaire pour 120 heures de fonctionnement en pleine charge sans devoir refaire de plein de carburant.
Ces atouts font de cette croix lumineuse un dispositif qui vous permet de réagir rapidement aux divers changements apparus dans le trafic aérien.
Principaux atouts d’une croix lumineuse mobile indiquant la fermeture d’une piste d’aéroport
- 1Visibilité –La croix lumineuse est parfaitement visible à une distance de 5 à 8 km en journée et à au moins 9,7 km de nuit.
- 2Dimensions –La longueur de chacune des branches de la croix lumineuse est de 4,26 m.
- 3Mobilité –La croix lumineuse est placée sur une remorque. Vous pourrez donc facilement la fixer au dispositif d’attelage de votre véhicule et la transporter à l’endroit de la piste où vous en avez besoin.
- 413 ampoules LED –Les lampes clignotent dans un mode où elles s’allument durant 2,5 s et s’éteignent ensuite durant 2,5 s. L’intensité effective est de 79 560 cd.
- 5Trois modes d’éclairage – La croix lumineuse peut être utilisée sous trois modes de fonctionnement (Jour, Nuit, AUTO) et elle peut commuter automatiquement entre les différents modes en fonction des conditions lumineuses.
- 6Installation simple en moins de 5 minutes –Le déploiement et le repli de la croix lumineuse prendra moins de 5 minutes et pourra être réalisé par une seule personne.
- 7120 heures de fonctionnement autonome – Un groupe électrogène garantit la fourniture d’électricité nécessaire pour 120 heures de fonctionnement en pleine charge sans devoir refaire de plein de carburant.
- 8Source d’énergie de secours –L’alimentation de secours des batteries garantit un fonctionnement d’au moins 120 minutes.
- 9Possibilité de transporter 2 croix lumineuses en même temps –Pour que la fermeture de la piste soit correctement indiquée, il est nécessaire d’installer des croix lumineuses au début et à la fin de la piste. Afin de réduire le temps de transport des croix, nous les avons conçues et fabriquées pour qu’il soit possible d’atteler 2 croix lumineuses l’une derrière l’autre.
La croix lumineuse mobile indiquant la fermeture d’une piste d’atterrissage répond à toutes les exigences FAA telles que, par exemple:
- Température d’exploitation : -40 °C à +55 °C
- Humidité : 95 % d’humidité relative (à +55 °C)
- Résistance au vent : jusqu’à 65 km/h (sans que la position du marqueur « installé » ne soit sensiblement impactée)
Les branches de la croix lumineuse comportent 13 ampoules LED ayant l’intensité prescrite. Conformément à la norme CS ADR-DSN.U.935, les branches sont peintes dans une couleur jaune aviation.
Paramètres lumineux

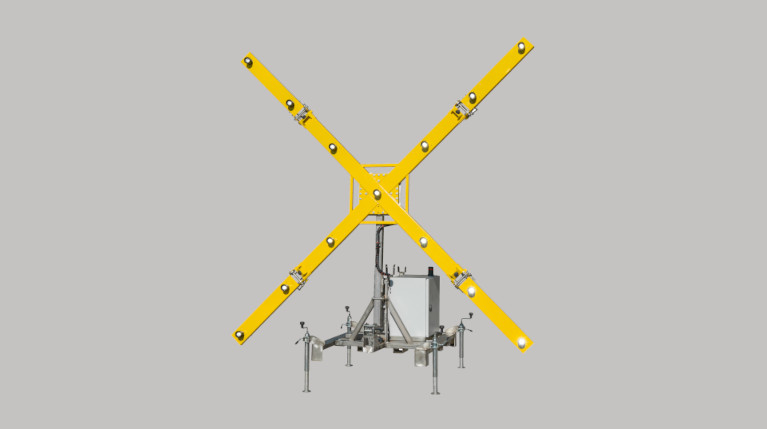

La croix lumineuse se compose de 13 ampoules LED (3 sur chaque branche et 1 au centre de la croix). Les ampoules fonctionnent dans un mode où elles s’allument durant 2,5 s et s’éteignent ensuite durant 2,5 s.
La couleur d’émission est « blanche » conformément à la norme CS ADR-DSN.U.930.

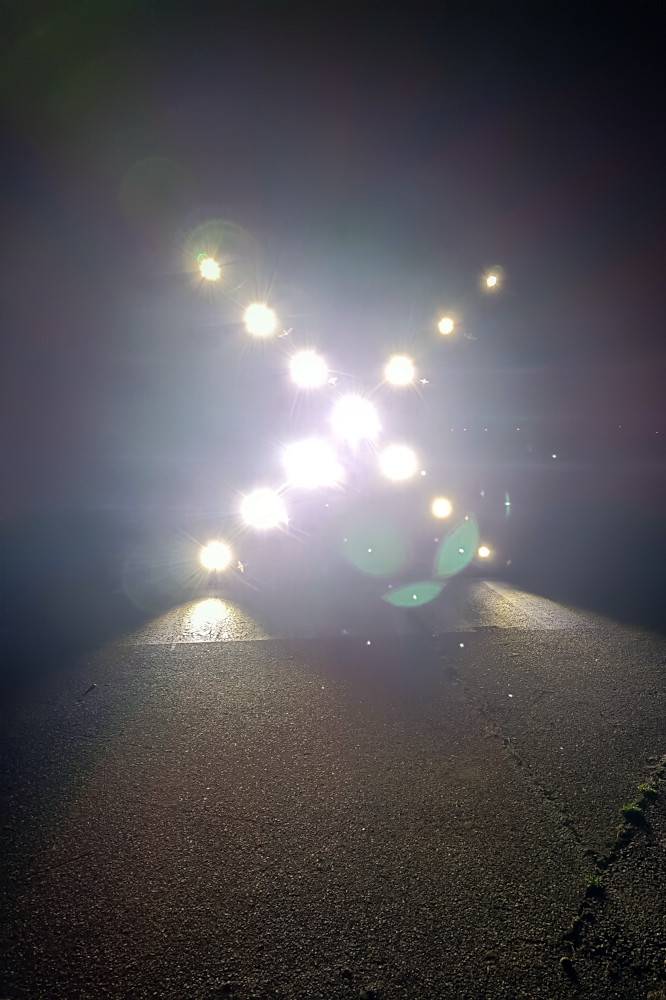

Visibilité

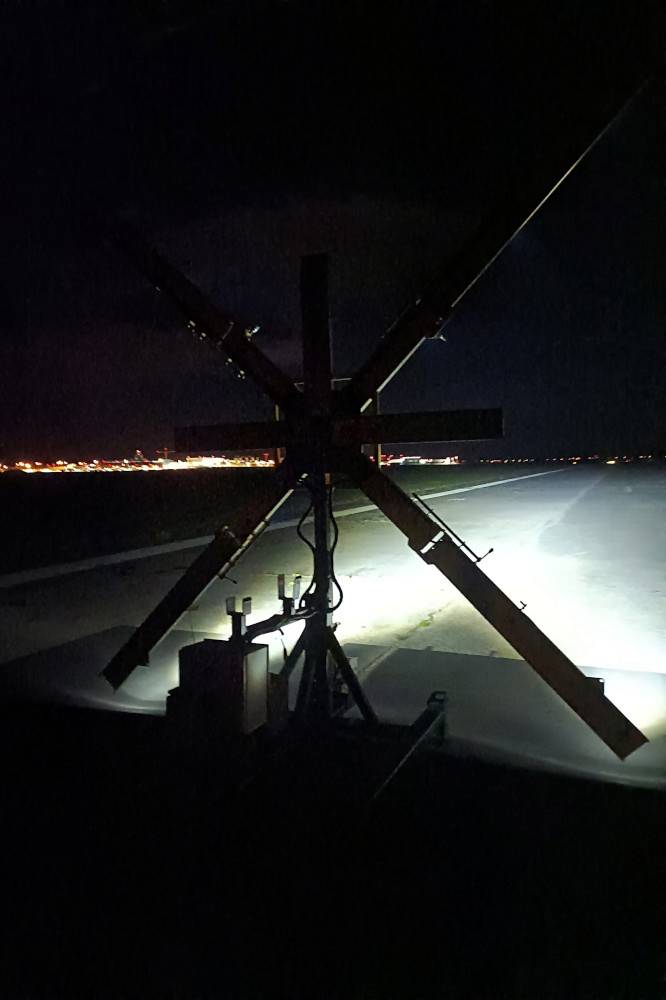

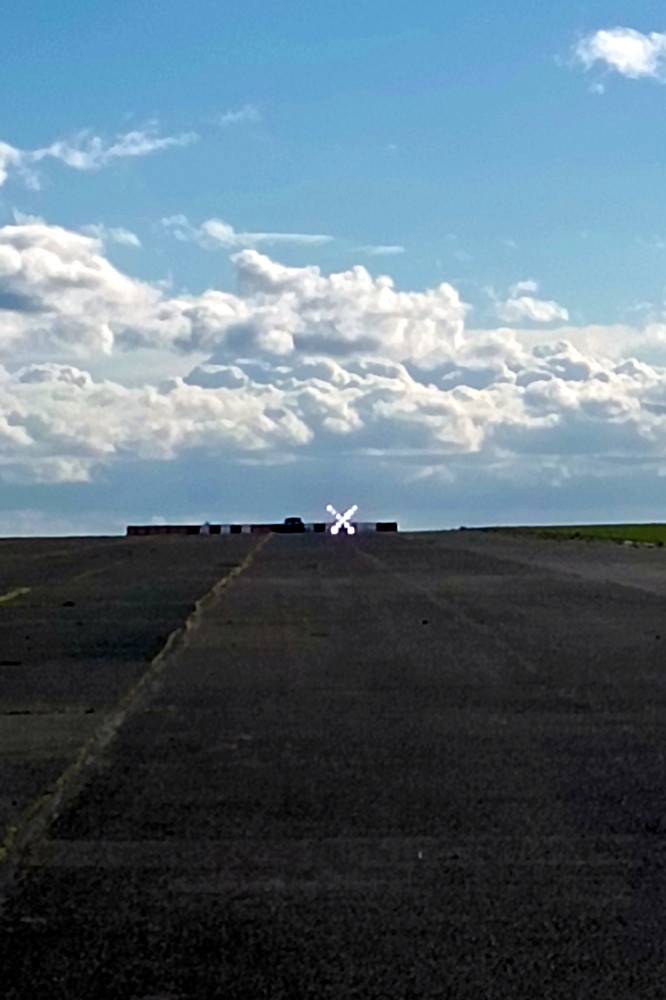

La puissance des ampoules LED utilisées vous garantit que la croix lumineuse mobile sera parfaitement visible à une distance de 5 à 8 km en journée et à au moins 9,7 km de nuit.
Trois modes d’éclairage
Les ampoules LED peuvent fonctionner dans un des trois modes d’éclairage proposés :
- Jour – l’intensité de la lumière produite par les ampoules est celle prescrite pour un fonctionnement en journée
- Nuit – l’intensité de la lumière produite par les ampoules est celle prescrite pour un fonctionnement de nuit
- AUTO – le capteur régule automatiquement l’intensité des ampoules en fonction des conditions lumineuses extérieures
Intensité lumineuse
| Mode de Jour | Mode de Nuit | |
|---|---|---|
| Au centre de la croix | 79.560 cd | 2.808 cd |
| Sous un rayon de 10O | 53.040 cd | 1.872 cd |
| Sous un rayon de 15O | 28.730 cd | 1.014 cd |
Il est bien entendu que tous les composants électriques ont été conçus pour être résistants aux intempéries.
Alimentation
La source d’alimentation principale de la croix lumineuse mobile est un groupe électrogène diesel ayant un réservoir supplémentaire de 120 litres. Ce groupe est capable de garantir la fourniture d’électricité nécessaire pour 120 heures de fonctionnement en pleine charge sans devoir refaire de plein de carburant.
En cas de panne du groupe électrogène, l’alimentation est temporairement assurée par une batterie de secours LiFePO4 (24 V / 54 Ah) (elle garantit le fonctionnement durant au moins 120 minutes). En cas de panne du groupe électrogène, un phare de signalisation extérieur s’allume (orange).
En cas de défaillance du clignotant, les lampes resteront allumées.
Vous souhaitez tester notre balise lumineuse portative?

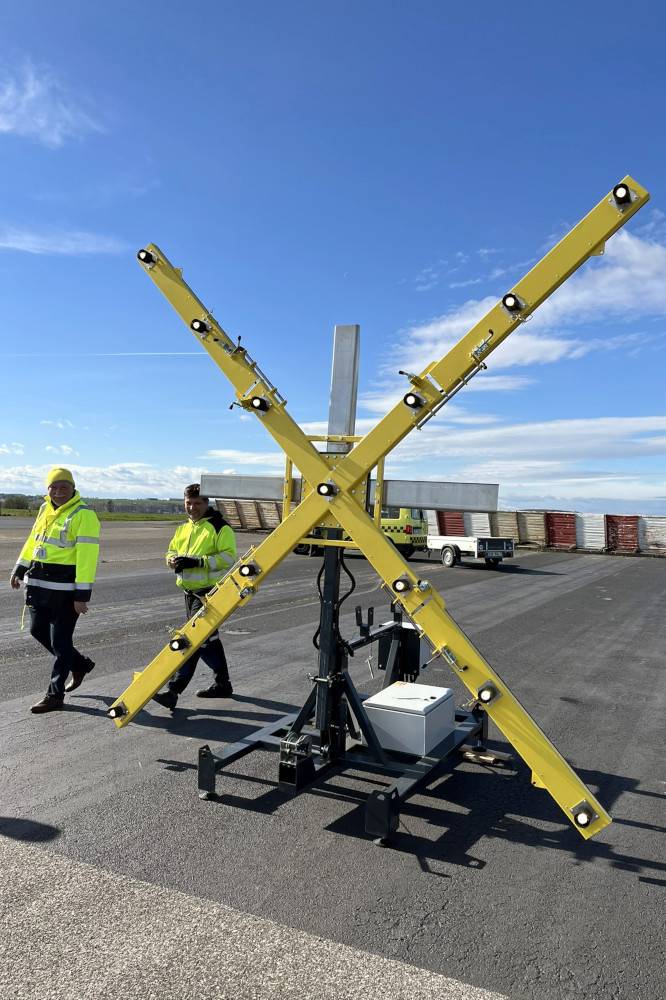

L’installation de la croix lumineuse mobile ne nécessite qu’une seule personne et prend moins de 5 minutes!

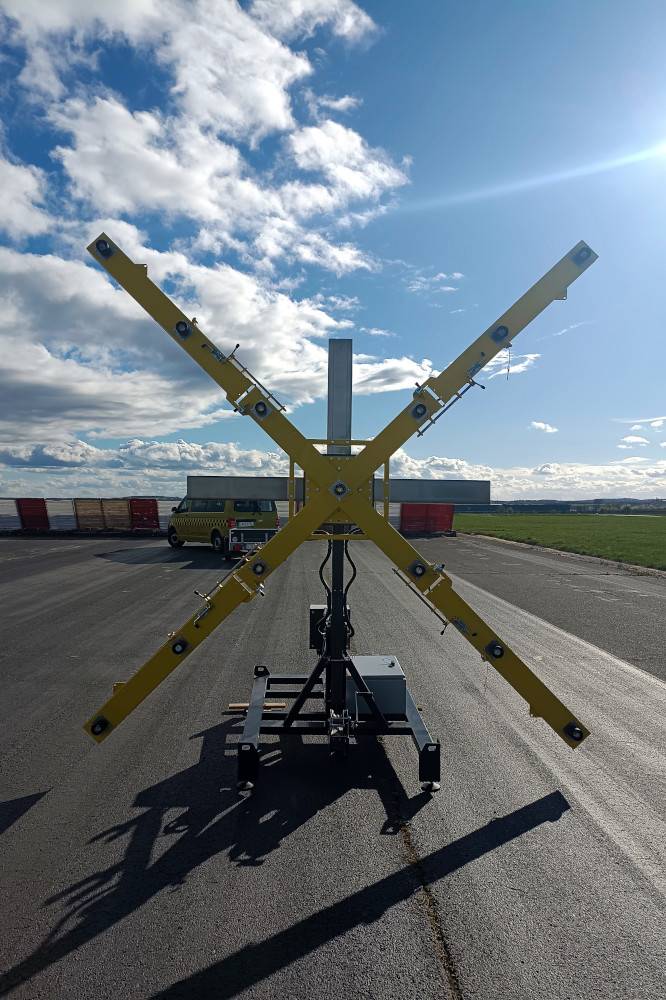

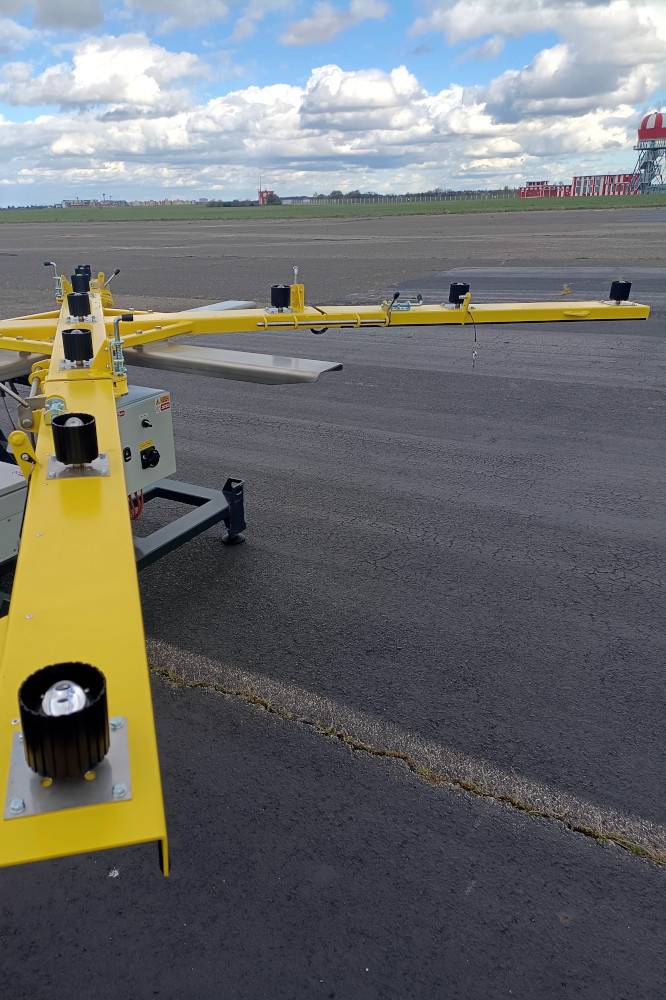

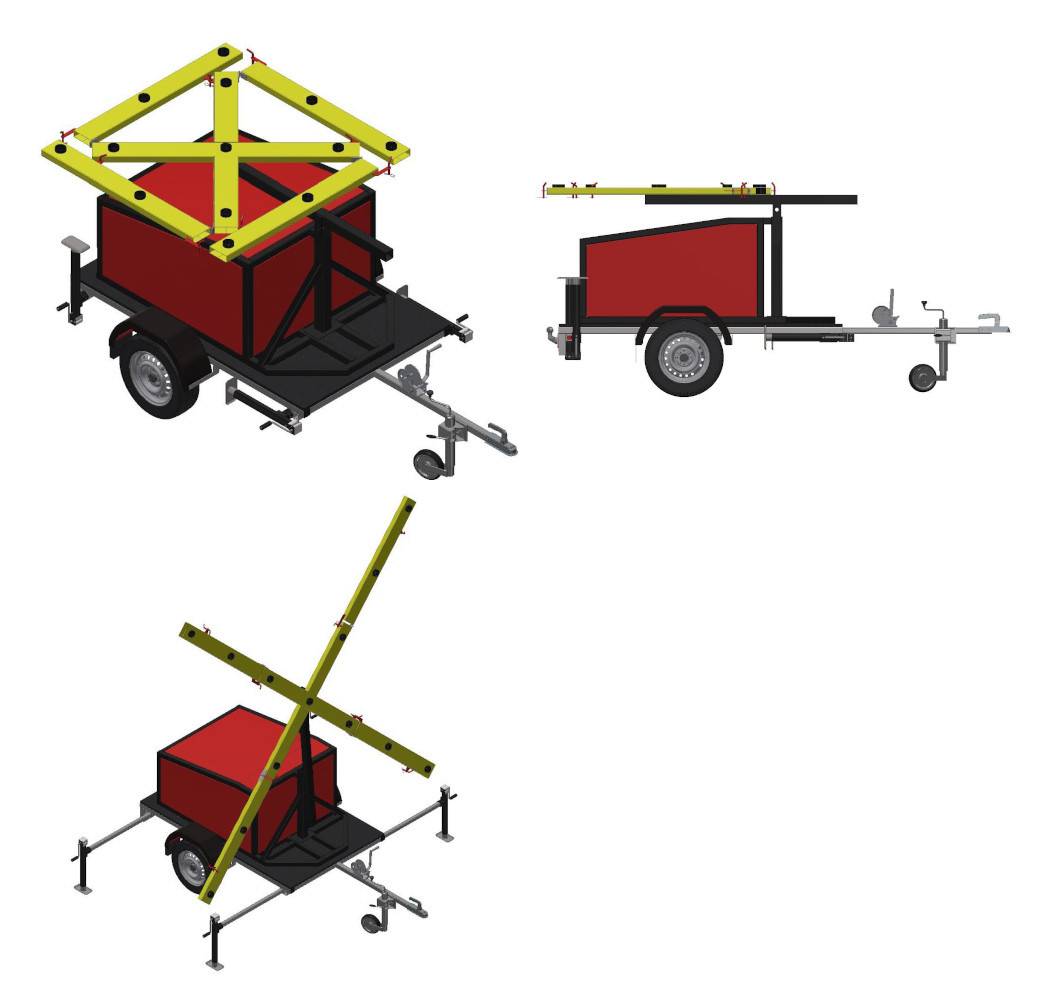

La croix lumineuse mobile peut être facilement installée ou démontée par une seule personne et ce, en moins de 5 minutes. Une fois la croix lumineuse installée à l’endroit souhaité, il est nécessaire de fixer la remorque à l’aide de stabilisateurs. Après avoir retiré les goupilles, déployez les différentes branches de la croix pour qu’elles aient une longueur de 4,26 m et relevez ensuite la croix à la verticale en utilisant un treuil manuel. La position de la croix peut être réglée jusqu’à un angle de 5° par rapport à la verticale. La dernière étape consiste à faire démarrer le groupe électrogène diesel et à activer les lampes.
Spécifications de la remorque
La remorque est formé d'un châssis en acier de 2,5 x 1,6 m, de deux pneus sans chambre à air R13 et elle est équipée d’un dispositif d’attelage standard qui vous permettra par exemple de l’atteler derrière une voiture.
La remorque porte la croix lumineuse, le groupe électrogène diesel et la batterie auto de secours.

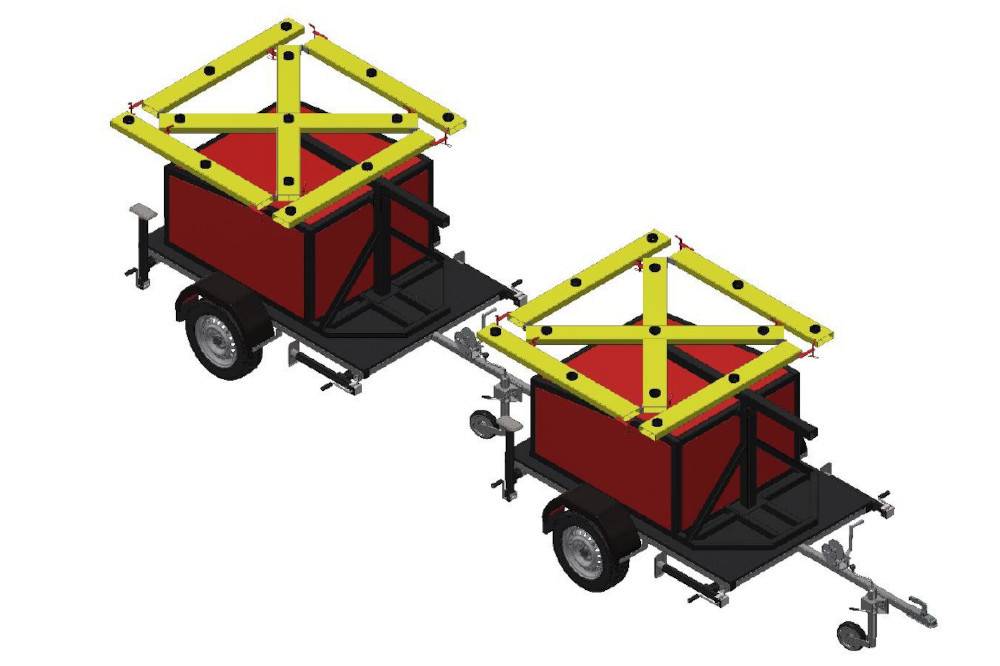

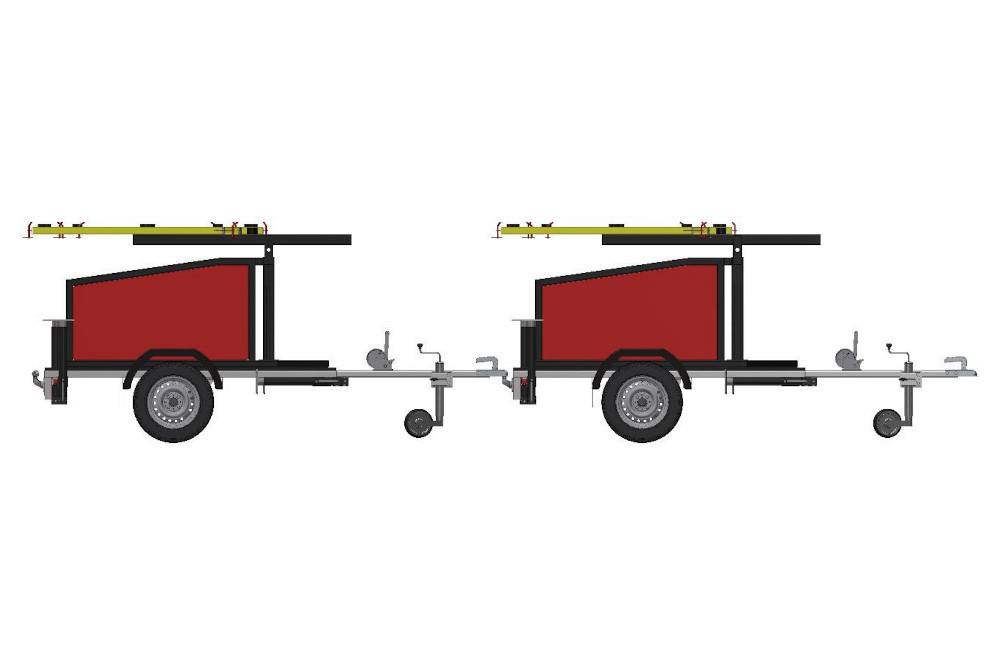

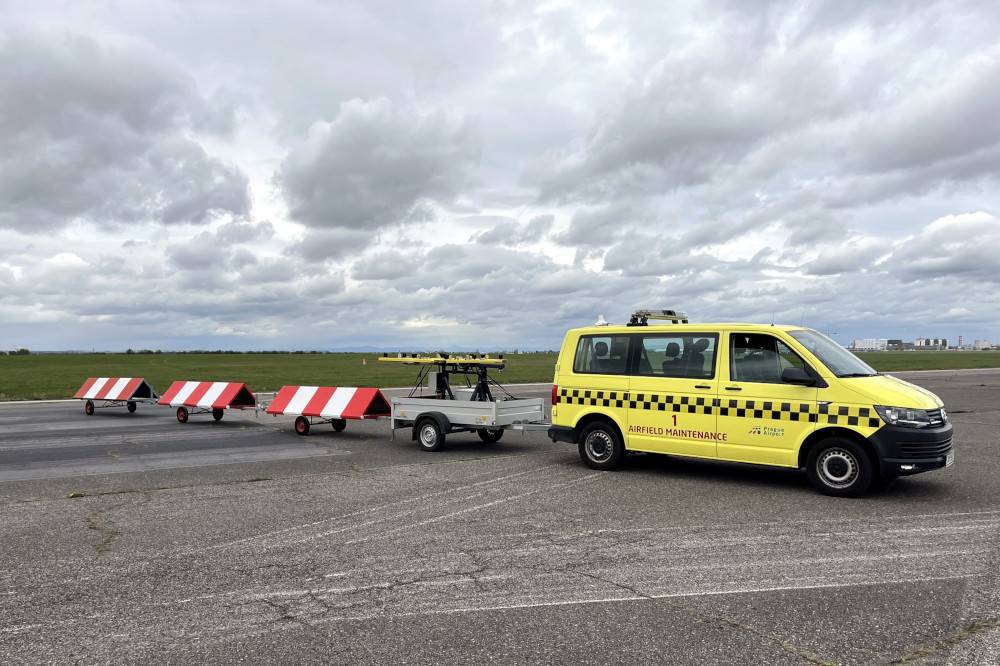

Possibilité de transporter deux croix lumineuses
Lorsque les conditions météo ne sont pas bonnes, il est indispensable de pouvoir rapidement fermer les pistes d’aéroport. Il est important et nécessaire que la piste qui est fermée soit identifiée à ses deux extrémités. Afin de réduire au maximum le temps nécessaire au transport de la croix lumineuse, nous l’avons conçue pour qu’il soit possible de transporter deux unités à la fois.
