Avantages d'un convoyeur magnétique MD

  • Convoyeur magnétique utilisé pour transporter des pièces en matières magnétiques
  • Nous réalisons gratuitement des essais et nous vous conseillons un convoyeur magnétique approprié = nous vous proposons une solution opérationnelle !
  • Nous vous garantissons une réalisation rapide des essais
  • Des versions horizontale, verticale, inclinée et articulée
  • Idéal pour les objets abrasifs, huilés ou sales = amélioration de la productivité et de la sécurité du travail
  • Une version robuste entièrement en inox, sans composants mobiles extérieurs = plus de risque de déchirement, de bourrage et de perforation du convoyeur
  • La force des aimants est sélectionnée en fonction des pièces à transporter

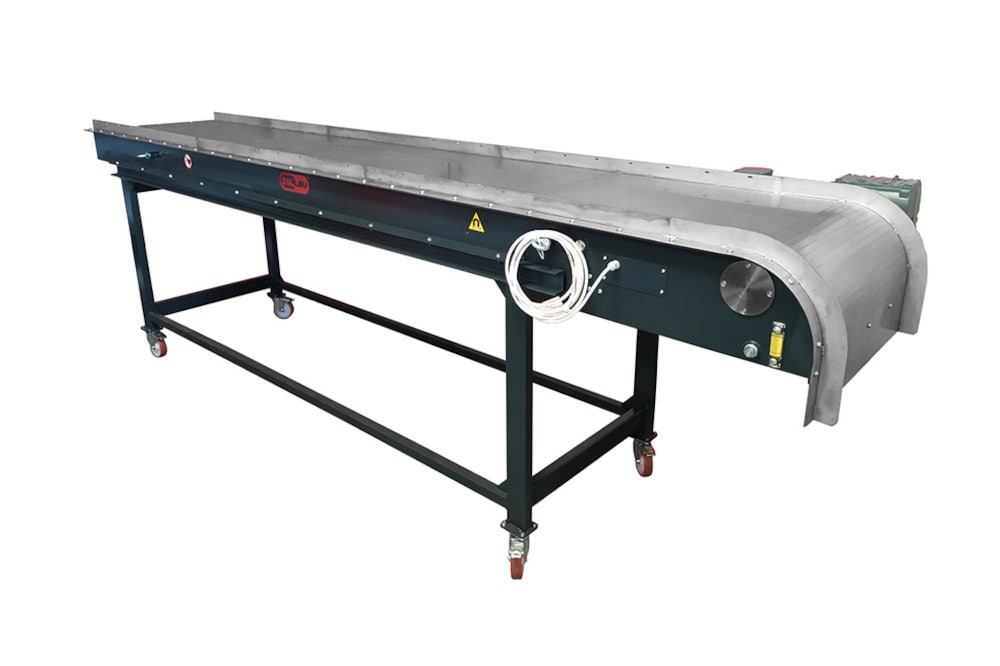

Convoyeur magnétique MD

Convoyeur magnétique MD

Les convoyeurs magnétiques sont utilisés pour transporter des pièces ferromagnétiques. Grâce à leur conception, vous pourrez aussi les utiliser pour manipuler facilement des pièces qui sont coupantes ou huilées. La structure du convoyeur est composée d'une carcasse en tôle pliée, à l'intérieur de laquelle sont fixés des rails de glissement recevant la chaîne entraînant les barrettes d'aimants. Une tôle en acier inoxydable sert au transport des copeaux par glissement, grâce aux barrettes placés en-dessous.

Le principal atout de ces convoyeurs magnétiques réside dans le fait qu’ils n’ont aucun composant extérieur mobile (comme c’est par exemple le cas sur un convoyeur à bande ou sur un convoyeur à bande modulaire en plastique). Les pièces pressées transportées ne peuvent donc pas endommager le convoyeur. Vu que la structure du convoyeur magnétique à tôle lisse est fermée, il résiste à la poussière et il est possible de l’utiliser pour transporter des pièces huilées.

Les convoyeurs magnétiques s’utilisent le plus fréquemment dans les secteurs suivants:

  • Ateliers de pressage de métaux – manipulation des pièces pressées métalliques
  • Industrie automobile – manutention des tôles, des pièces pressées ou embouties, transport de composants

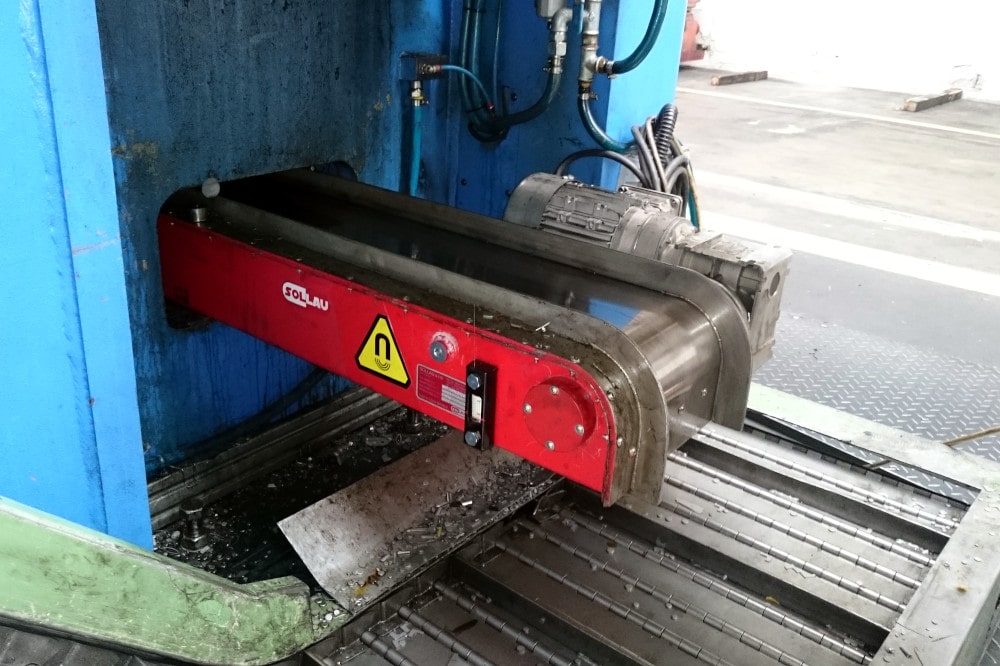

  • Ateliers de fabrication mécanique – évacuation des copeaux et des éclats d'acier provenant de l'usinage
  • Fonderies – manutention de pièces chaudes

Nous fabriquons deux types de convoyeurs magnétiques:

  • Des convoyeurs magnétiques droits – utilisés pour le transport horizontal des pièces métalliques
  • Des convoyeurs magnétiques articulés – utilisés pour le transport incliné ou vertical des pièces en acier

La conception de ce convoyeur magnétique nous permet de le fabriquer dans pratiquement n’importe quelle longueur.

Comment faire pour que la force des aimants soit la bonne?

Les convoyeurs magnétiques à tôle lisse sont équipés de divers types d’aimants que nous sélectionnons en fonction des caractéristiques des pièces à transporter (poids, dimensions). Nous tenons également en compte la hauteur demandée du convoyeur et la température des pièces à transporter.

Pour une grande majorité des applications, un convoyeur magnétique équipé d’aimants en ferrite sera suffisant. Son principal atout est son prix attrayant. Lorsqu’il est nécessaire de transporter des pièces spéciales ou lorsque le client exige une hauteur de travail basse, nous équipons nos convoyeurs magnétiques d’aimants néodymes très puissants.

L’écartement entre les aimants installées sur le convoyeur est défini en fonction des dimensions des pièces à transporter.

Nous n’expérimentons pas! Nous proposons toujours une solution qui est opérationnelle!

Dans notre centre d’essais, nous disposons de convoyeurs magnétiques équipés de différents types d’aimants et sur lesquels les aimants sont plus ou moins écartés les uns des autres. Nous pouvons ainsi RÉALISER DES ESSAIS APPROFONDIS AVEC VOS PIÈCES et vous proposer ensuite le type de convoyeur magnétique qui convient le mieux à vos besoins.

Nous vous garantissons que les essais seront réalisés rapidement!

Nous savons parfaitement ce qui est important pour les clients – avoir un convoyeur magnétique qui fonctionne sans problèmes!

C’est pour cela que nous les concevons suffisamment robustes et que, lors de leur fabrication, nous veillons à leur qualité.

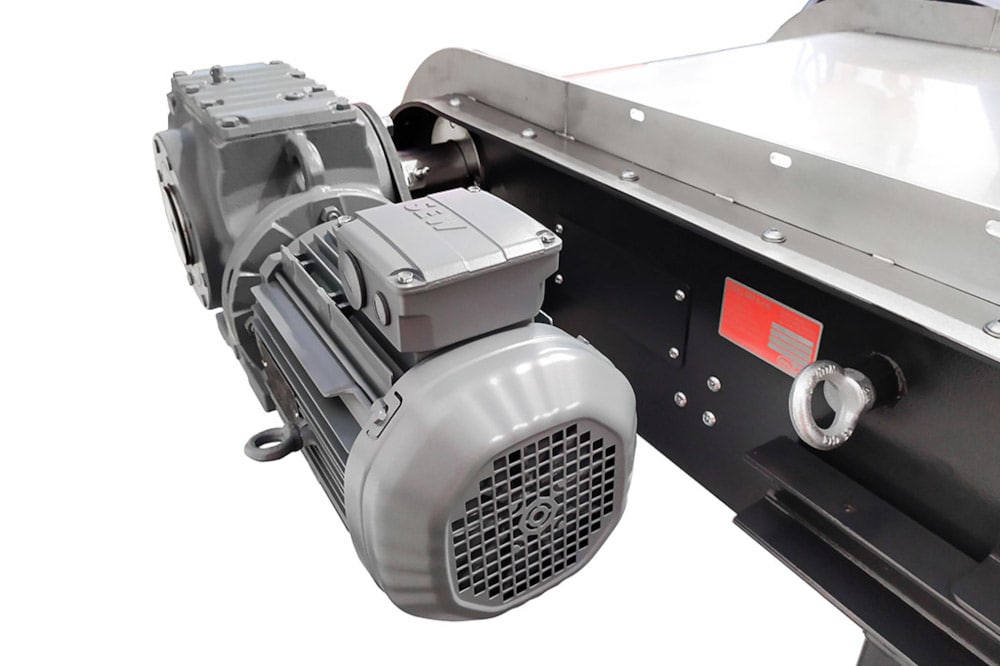

Nous pensons aussi aux opérateurs et nous faisons tout pour que la maintenance des convoyeurs soit simple et rapide. C’est pour cela que, dans les équipements de chacun de nos convoyeurs magnétiques vous trouverez:

  • Un système de tension automatique de la chaîne d’entraînement
  • Une fenêtre munie d’une jauge pour pouvoir contrôler le niveau d’huile
  • Un système facilitant la purge du plein d’huile
  • Un entonnoir pour plus de confort lorsque vous faites le plein d’huile

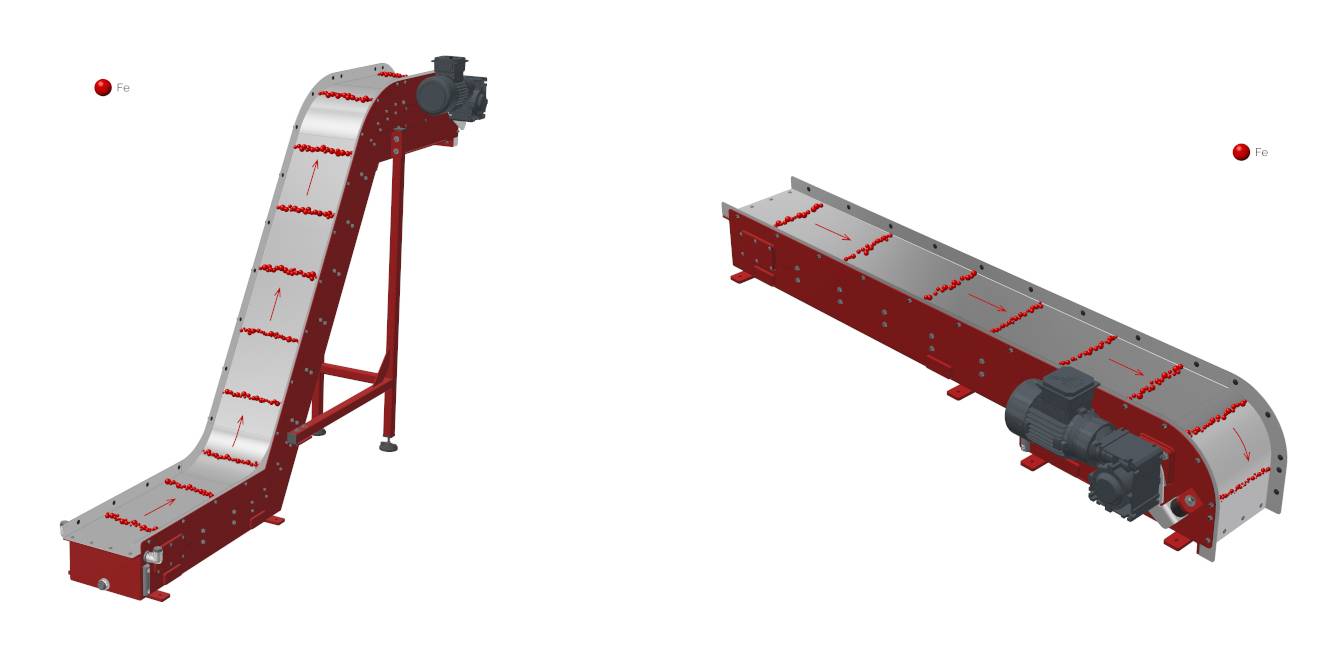

Conception du convoyeur magnétique

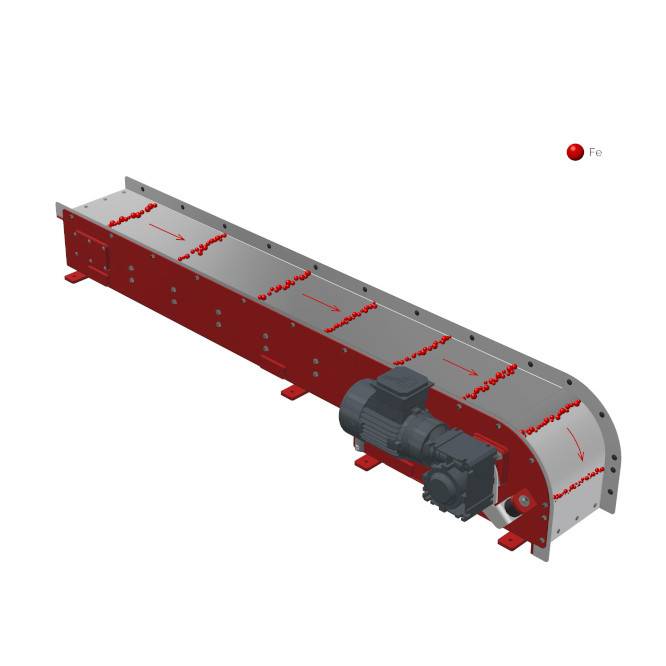

Le cœur du convoyeur magnétique est formé par un convoyeur à chaîne en travers duquel des barrettes d'aimants sont installés. La force des aimants et l’écartement entre les différentes barrettes d'aimants sont sélectionnés en fonction des spécifications des pièces manutentionnées.

Sous l’action du champ magnétique, les objets ferreux sont capturés au début du convoyeur et emmenés ensuite jusqu’à son extrémité où ils tombent par gravité.

Le convoyeur à chaîne est complètement cartérisé, les pièces manutentionnées ne sont donc en contact qu’avec la tôle lisse en inox.

Le plein d’huile à l’intérieur du convoyeur magnétique vous garantit que les composants intérieurs fonctionneront sans problèmes.

La structure porteuse située sous le convoyeur peut être adaptée en fonction de vos besoins.


Que devons-nous connaître pour pouvoir concevoir votre convoyeur magnétique?

  • Les dimensions des pièces à transporter
  • La masse des pièces à transporter
  • La matière dans laquelle les pièces sont fabriquées
  • La capacité horaire souhaitée
  • La longueur souhaitée pour le convoyeur magnétique
  • La hauteur à laquelle le convoyeur doit être installé – par rapport au plancher
  • S’il est nécessaire de transporter les pièces à une autre hauteur, nous aurons besoin de la hauteur de départ et de la hauteur cible, ainsi que de l’agencement des machines connectées au convoyeur
  • Des photos du lieu d’installation sont toujours les bienvenues

Pour nous aider, vous pouvez aussi remplir le formulaire d’application que nous vous enverrons sur simple demande.

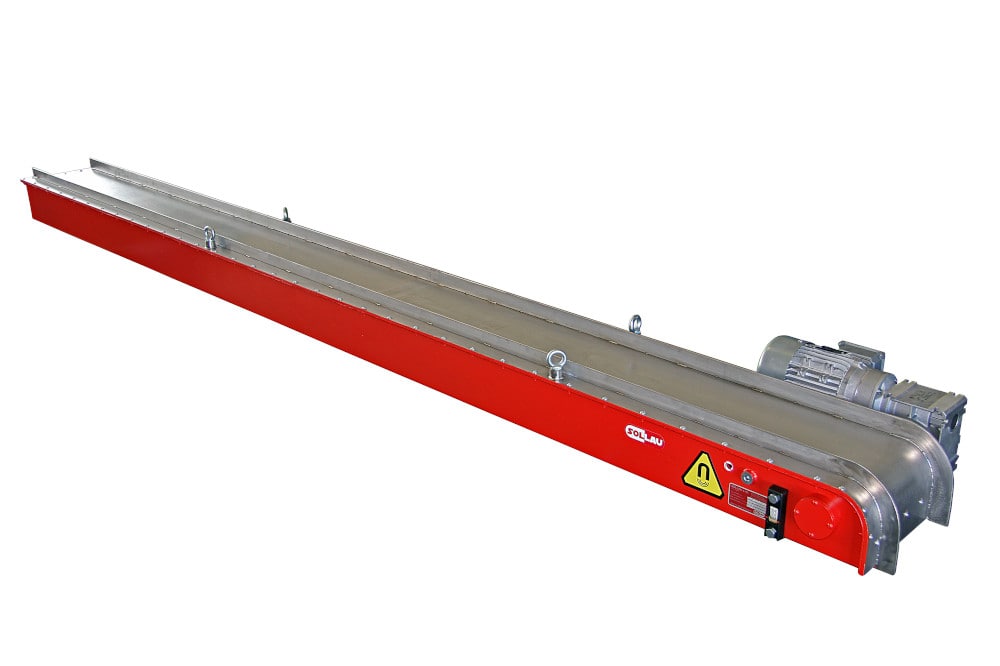

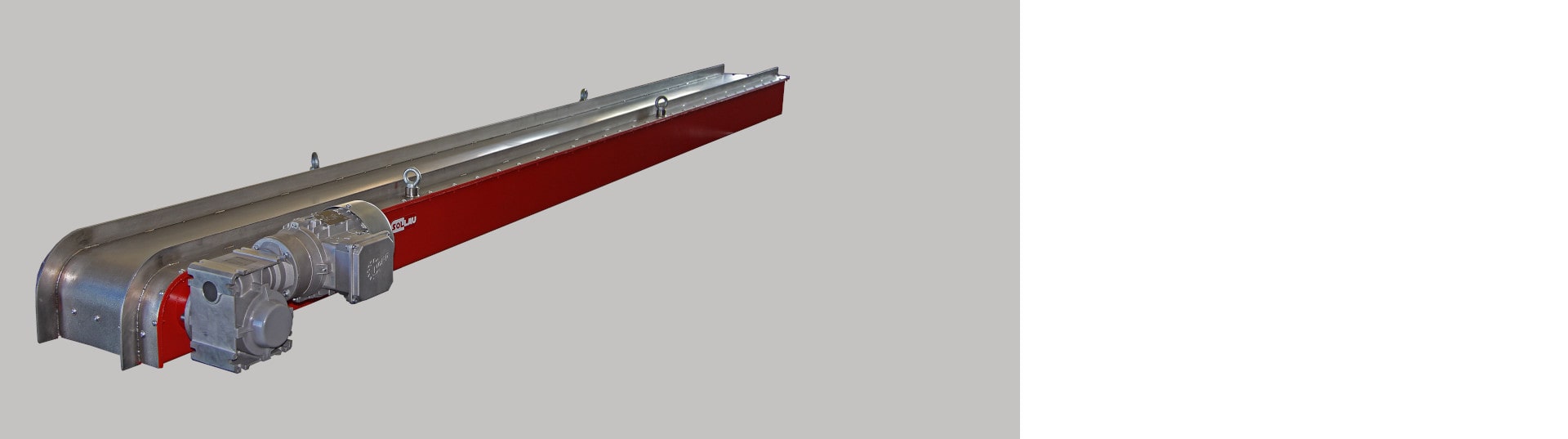

Convoyeurs magnétiques droits

Les convoyeurs magnétiques droits sont utilisés pour le transport horizontal d'objets ferreux. La conception de ces convoyeurs magnétiques nous permet de les fabriquer dans pratiquement n’importe quelle longueur.

Nos convoyeurs magnétiques droits sont fabriqués dans des largeurs standards de 200, 300, 400, 500 et 600 mm. Sur la base d’une demande spécifique du client, nous pouvons également fabriquer des convoyeurs magnétiques dans d’autres largeurs.

Nous équipons nos convoyeurs magnétiques d’aimants en ferrite (moins puissants) ou d’aimants néodymes (plus puissants). L’avantage des convoyeurs magnétiques équipés d’aimants néodymes est leur faible hauteur, ce qui est parfois exigé et/ou nécessaire dans certaines applications.

Nous pouvons également vous fournir des convoyeurs magnétiques dans une version HOT – destinée aux hautes températures. Dans ce cas-là, le type d’aimants sera sélectionné en fonction de la température maximale des pièces à transporter.

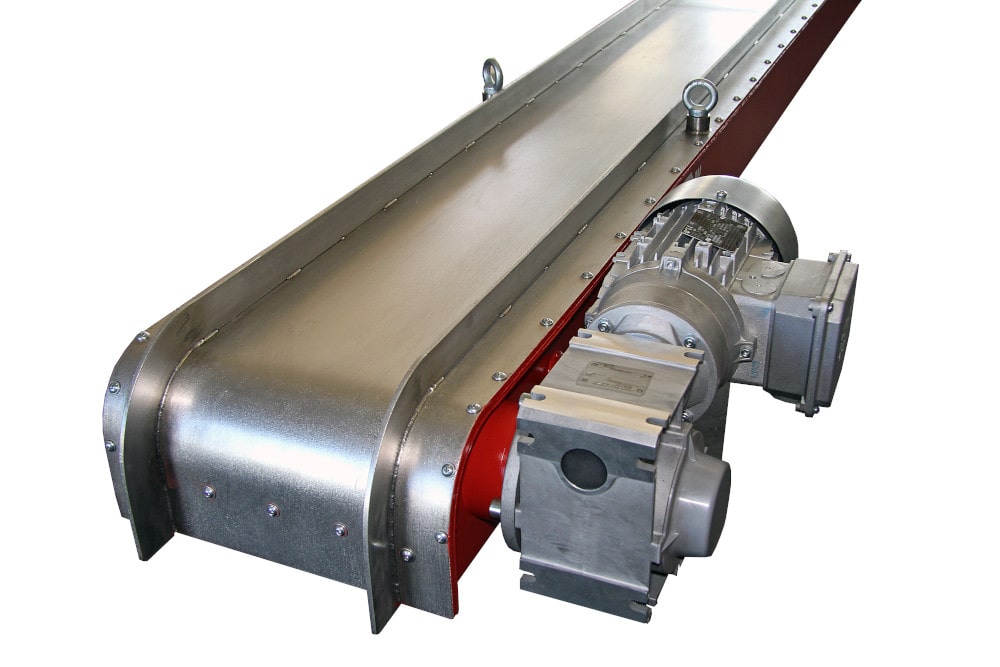

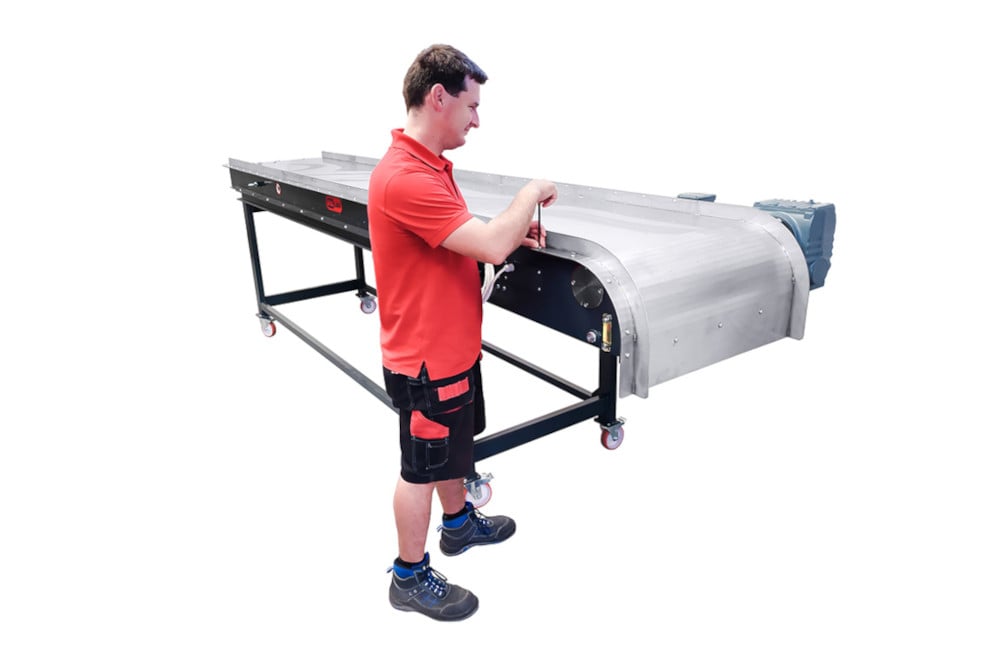

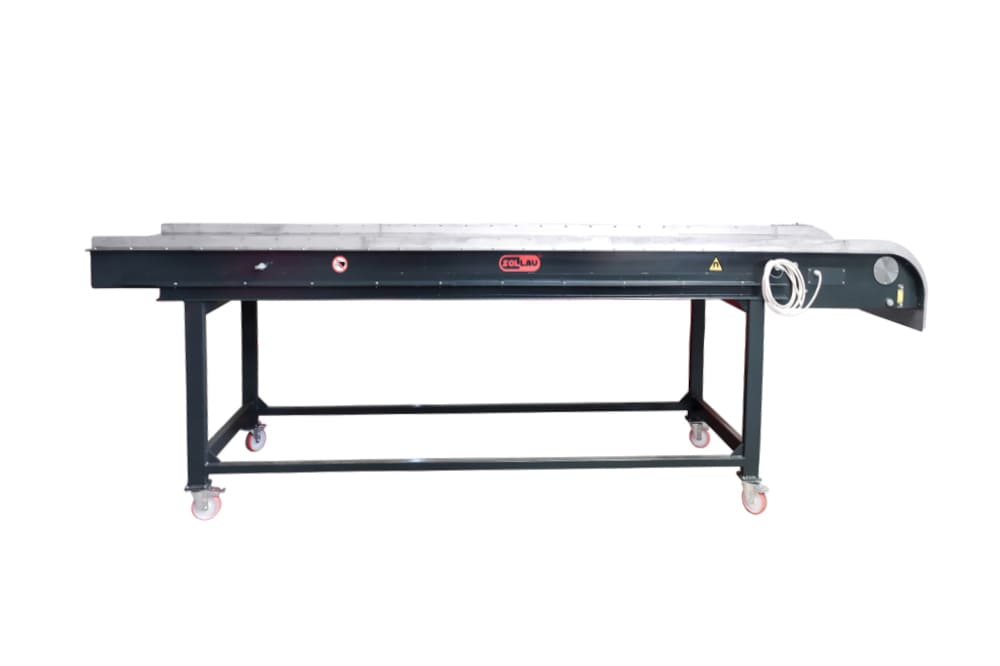

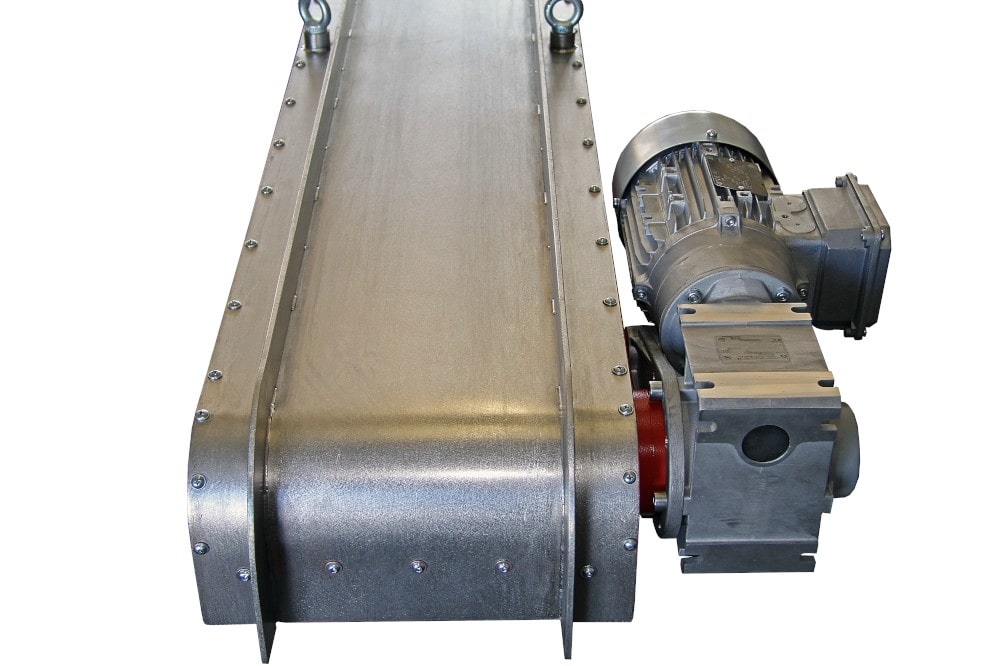

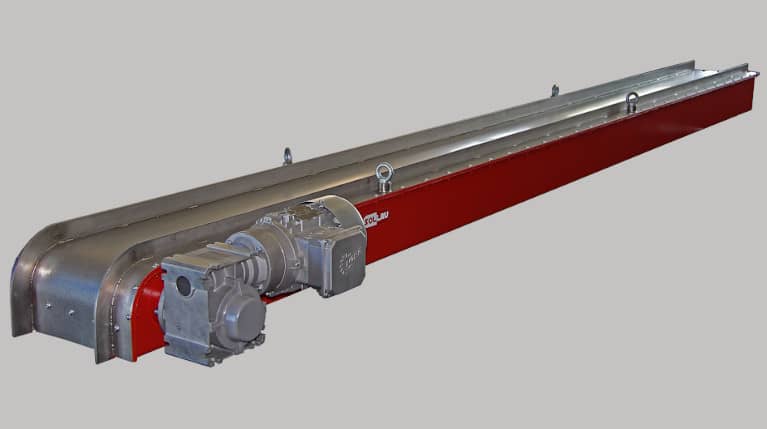

Convoyeur magnétique droit

MD – F VIPER

  • Des aimants en ferrite
  • Idéal pour la plupart des applications
  • Largeurs standards du convoyeur magnétique – 200, 300, 400, 500 et 600 mm
  • Possibilité de fabriquer le convoyeur magnétique dans d’autres largeurs
  • Un excellent rapport prix / performances
  • Température d’exploitation max.: 80 °C

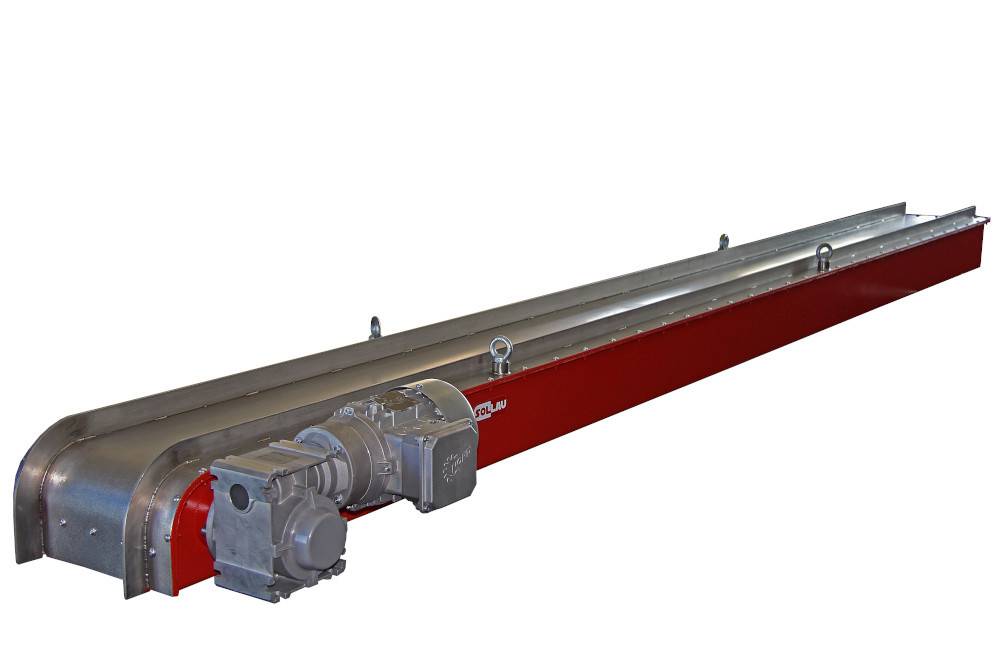

MD – N VIPER

  • Des aimants néodymes très puissants
  • Idéal pour transporter de très petites pièces ou des pièces lourdes et de grandes dimensions
  • Idéal pour des applications qui exigent que le convoyeur soit installé à une faible hauteur de travail
  • Largeurs standards du convoyeur magnétique – 200, 300, 400, 500 et 600 mm
  • Possibilité de fabriquer le convoyeur magnétique dans d’autres largeurs
  • Température d’exploitation max.: 80 °C

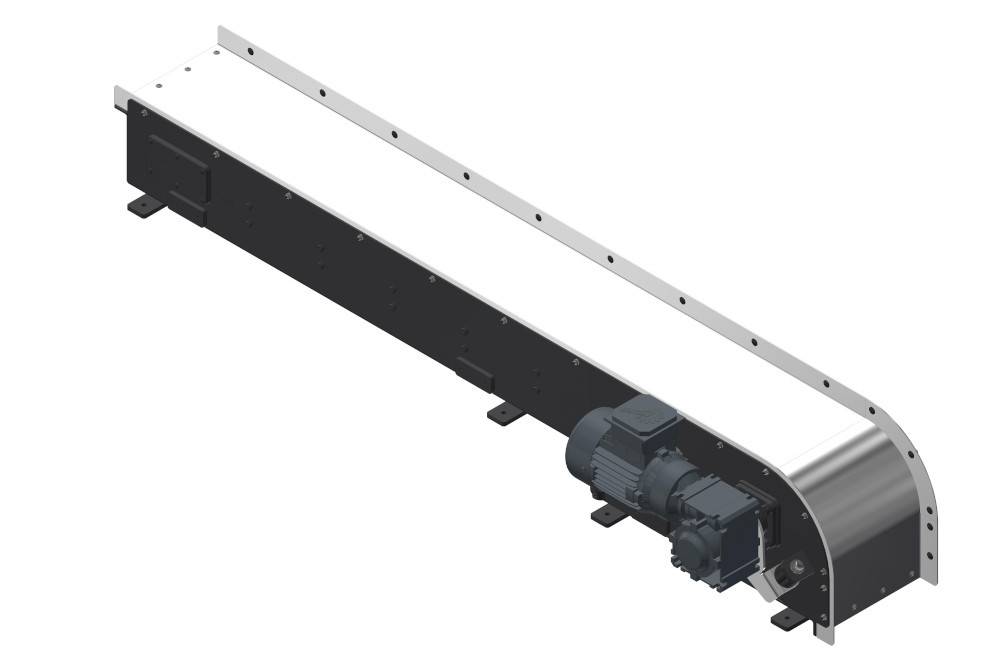

MD – VIPER HOT

  • Pour des applications où la température de travail est élevée
  • Le type d’aimants est sélectionné en fonction de la température d’exploitation et des spécifications des pièces à transporter
  • Largeurs standards du convoyeur magnétique – 200, 300, 400, 500 et 600 mm
  • Possibilité de fabriquer le convoyeur magnétique dans d’autres largeurs

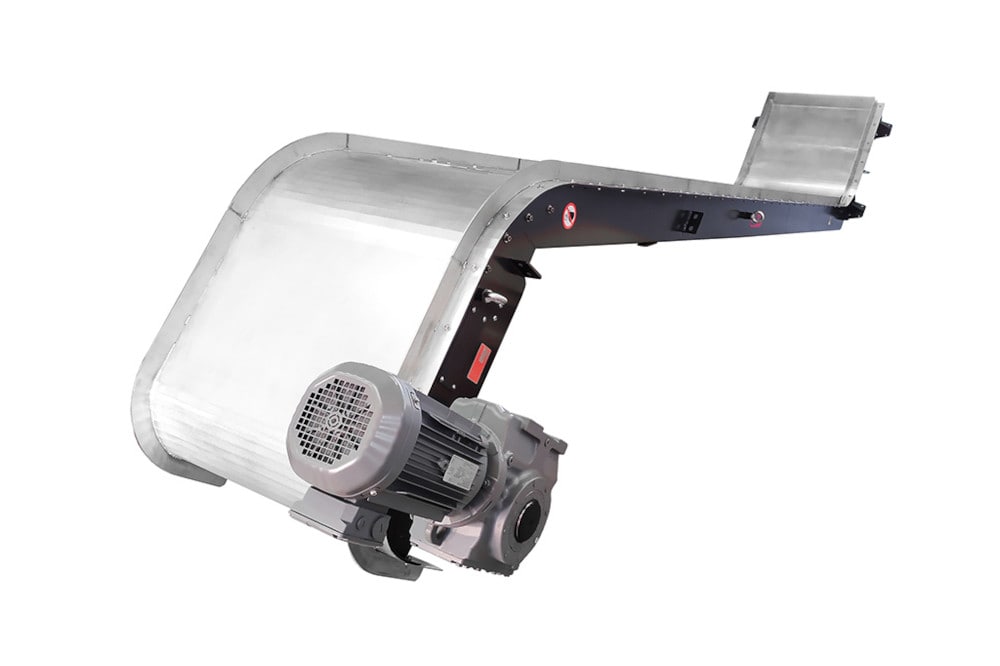

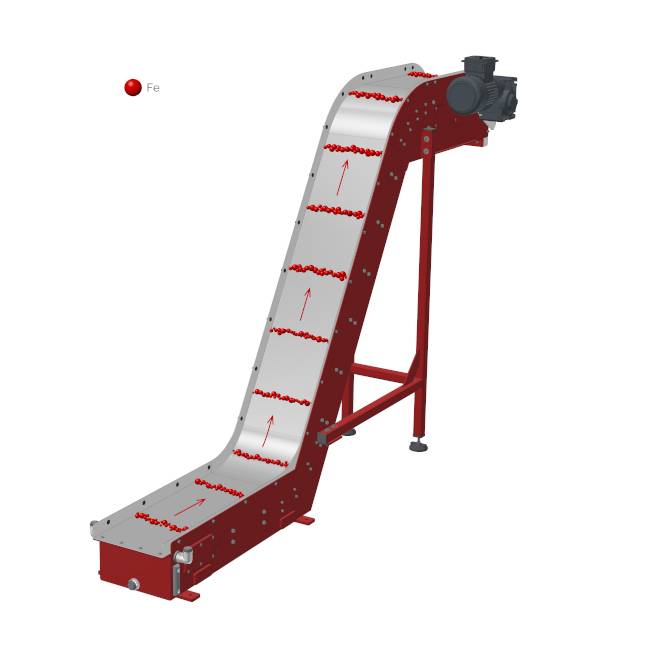

Convoyeurs magnétiques articulés

Les convoyeurs magnétiques articulés sont utilisés pour le transport vertical d'objets ferreux. Ils seront utilisés là où il est nécessaire de transporter les pièces entre différentes hauteurs. Pour que nous puissions correctement spécifier le convoyeur magnétique, nous devrons connaître non seulement les dimensions, la masse et la quantité de pièces à transporter, mais aussi la hauteur de départ et la hauteur cible.

Tout comme c’est le cas pour les convoyeurs droits, les points suivants sont valables pour les convoyeurs articulés:

  • Ilspeuvent être fabriqués dans pratiquement n’importe quelle longueur.
  • Ils sont fabriqués dans des largeurs standards de 200, 300, 400, 500 et 600 mm
  • Sur la base d’une demande spécifique du client, nous pouvons également fabriquer des convoyeurs magnétiques dans d’autres largeurs
  • Nous les équipons d’aimants en ferrite (moins puissants) ou d’aimants néodymes (plus puissants).
  • Ils peuvent également être fournis dans une version HOT – destinée aux hautes températures

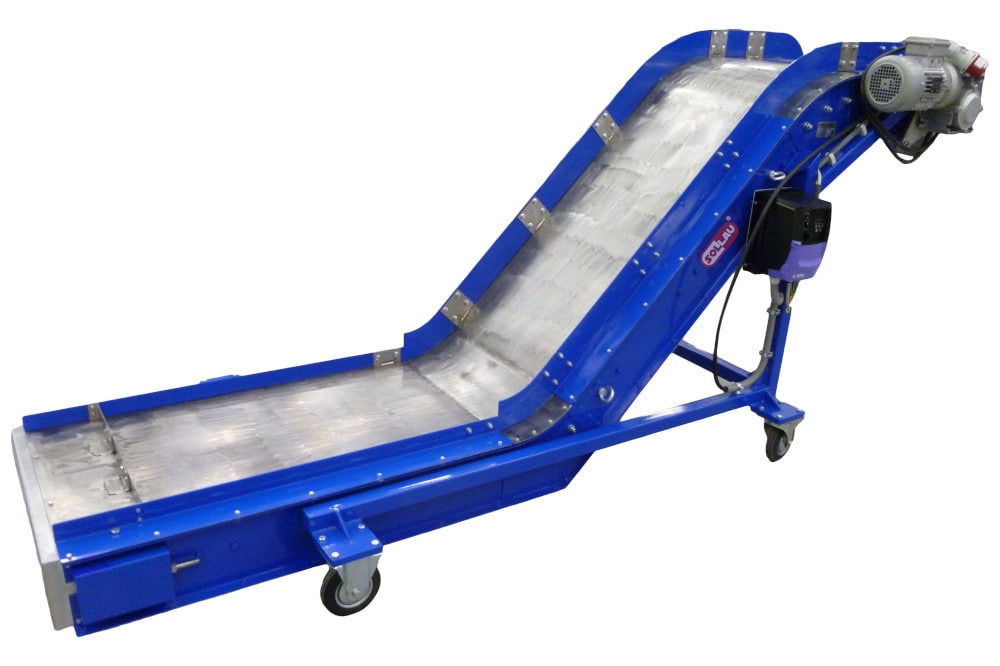

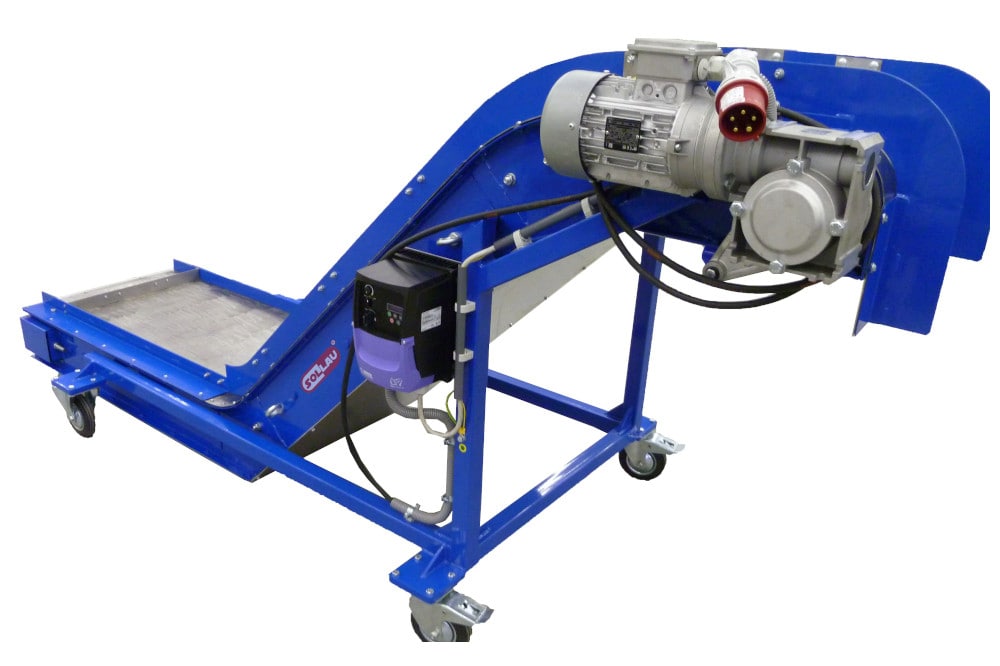

Convoyeur magnétique articulé

MD – F COBRA

  • Des aimants en ferrite
  • Idéal pour la plupart des applications
  • Largeurs standards du convoyeur magnétique – 200, 300, 400, 500 et 600 mm
  • Possibilité de fabriquer le convoyeur magnétique dans d’autres largeurs
  • Un excellent rapport prix / performances
  • Température d’exploitation max.: 80 °C

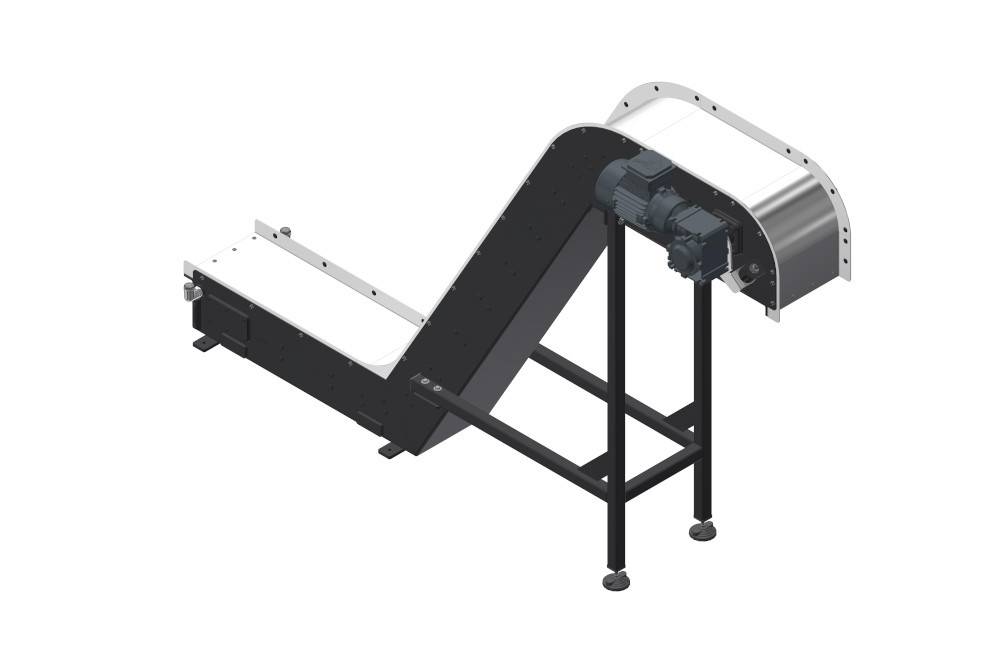

MD – N COBRA

  • Des aimants néodymes très puissants
  • Idéal pour transporter de très petites pièces ou des pièces lourdes et de grandes dimensions
  • Idéal pour des applications qui exigent que le convoyeur soit installé à une faible hauteur de travail
  • Largeurs standards du convoyeur magnétique – 200, 300, 400, 500 et 600 mm
  • Possibilité de fabriquer le convoyeur magnétique dans d’autres largeurs
  • Température d’exploitation max.: 80 °C

MD – COBRA HOT

  • Pour des applications où la température de travail est élevée
  • Le type d’aimants est sélectionné en fonction de la température d’exploitation et des spécifications des pièces à transporter
  • Largeurs standards du convoyeur magnétique – 200, 300, 400, 500 et 600 mm
  • Possibilité de fabriquer le convoyeur magnétique dans d’autres largeurs





Dans quels secteurs industriels utiliser un convoyeur à copeaux?

Le convoyeur magnétique trouve son application en particulier dans les services d'usinage, pendant la découpe des matériaux en métaux ferromagnétiques, pour le déplacement des petites pièces moulées ferromagnétiques etc.
